塔吊基础设计是塔吊安装过程中至关重要的一环，合理的基础设计可以确保塔吊的稳定性和安全性。
下面我将介绍一种常用的塔吊基础设计方案。
1. 基础选址：选择地点时需考虑地质条件，地表承载力，基础开挖方便程度等因素。
基础选址通常选择稳定的土地或硬质地面。
2. 基础类型：根据地质条件和塔吊的重量，一般采用混凝土浇注方式进行基础施工。
常见的基础类型有筏板基础和单桩基础。
3. 基础尺寸：基础尺寸的选择通常根据塔吊的最大载荷和风压等因素确定，应确保基础足够坚固，能承受塔吊的重量和外力作用。
4. 基础施工：基础施工包括土方开挖、基坑支护、打桩、浇筑混凝土等多个步骤。
在施工过程中需要对基础进行检测和监控，确保施工质量。
5. 基础加固：基础施工完成后，可以根据需要进行基础加固，例如在基础上设置钢筋网或加固桩等。
6. 基础保养：基础完工后需要进行基础保养，包括覆土保湿、定期巡视检查等。
定期检查基础的状态，发现问题及时修复。
通过以上的基础设计方案，可以确保塔吊的稳定性和安全性。
但是仍需根据具体情况进行设计，选用适合的基础类型和尺寸，并严格按照施工规范进行施工，确保基础的质量和可靠性。
在实际施工中，还需考虑到塔吊的位置、高度、工作范围等因素，以及施工现场的管线、设备等障碍物，制定详细的施工方案和安全措施。
塔吊基础方案
塔吊基础方案基础是塔吊安装的重要环节，一个稳固的基础可以确保塔吊在使用过程中的安全和稳定性。
因此，在选择和设计塔吊基础方案时，需考虑多个方面的因素，如土壤条件、塔吊类型和使用环境等。
本文将针对塔吊基础方案进行探讨和分析。
一、土壤勘测和承载能力计算在选择塔吊基础方案前，首先需要进行土壤勘测，了解施工场地的土壤类型、质地和承载能力等信息。
根据土壤勘测结果，可以计算出塔吊基础需要承受的荷载大小，从而确定适合的基础方案。
二、基础类型选择根据塔吊的类型和使用环境，可以选择适合的基础类型。
常见的塔吊基础类型包括钢筋混凝土基础、钢板桩基础和桩基础等。
1. 钢筋混凝土基础钢筋混凝土基础是一种常用的基础类型，它结构简单、稳定可靠。
在施工过程中，需要进行基础开挖、钢筋布置和混凝土浇筑等工序。
在选择钢筋混凝土基础时，需考虑地基的承载能力和塔吊的荷载大小，确保基础的稳定性。
2. 钢板桩基础钢板桩基础适用于软土地基和深层地基。
它以钢板桩为主体，通过挖槽、安装钢板桩和连接等工艺形成的基础结构。
钢板桩基础具有承载能力强、施工速度快、适应性好等优点，在某些特殊地质条件下，是一种理想的基础选择。
3. 桩基础桩基础适用于强烈地震区和软土地基。
它通过预制桩或钻孔灌注桩等形式，将桩体与地基相连接，形成整体稳定的基础结构。
桩基础具有承载能力强、抗震性能好等特点，在一些特殊情况下，是一种可行的基础方案。
三、施工技术要求1. 基础设计与施工图纸根据基础类型和具体要求，编制相应的基础设计和施工图纸。
设计和图纸应符合相关标准和规范要求。
2. 基础施工工艺在基础施工过程中，需按照相关工艺规范进行操作。
包括基础开挖、扬运土方、钢筋布置、混凝土浇筑等环节。
每个环节都需要注意施工质量和工期控制。
3. 基础验收和质量控制基础施工完成后，应进行验收和质量检查。
验收包括基础尺寸、混凝土质量和钢筋布置等方面。
同时，还需进行基础的质量控制，确保基础满足设计要求和使用需求。
塔吊基础设计方案
塔吊基础设计方案1. 背景介绍塔吊作为一种重要的起重设备，在工程建设中起到了至关重要的作用。
为了确保塔吊的安全、可靠运行，塔吊基础的设计至关重要。
本文将介绍塔吊基础设计的一般原则和具体方案。
2. 塔吊基础设计的一般原则塔吊基础设计需要考虑以下几个一般原则：•承载能力：塔吊的基础设计需要满足塔吊的整体重量和运行时的各种力的荷载要求，包括垂直荷载和水平荷载。
•稳定性：塔吊基础需要保证塔吊在运行时的稳定性，避免倾斜或震动，确保作业过程中的安全。
•基础类型：根据工程条件和实际需求，选择适合的基础类型，包括浅基础和深基础。
3. 塔吊基础设计方案3.1 浅基础设计方案3.1.1 壤土地基的浅基础设计方案壤土地基的浅基础设计方案如下：•地基处理：根据地基的承载能力和稳定性要求，在地基区域进行加固处理，包括夯实和加厚地基、填充土方处理等。
•基础类型：钢筋混凝土承台加脚手架设计，承台尺寸根据塔吊的尺寸和要求确定，脚手架的设计需要考虑地基的承载能力和稳定性。
•基础施工：根据设计方案进行基础的施工，包括钢筋的焊接和混凝土的浇筑。
3.1.2 淤泥地基的浅基础设计方案淤泥地基的浅基础设计方案如下：•地基处理：对淤泥地基进行加固处理，包括挖掘坑槽、填充加固土方等。
•基础类型：选择合适的承台和脚手架设计，需要考虑地基的承载能力和稳定性。
•基础施工：根据设计方案进行基础的施工，包括钢筋的焊接和混凝土的浇筑。
3.2 深基础设计方案深基础是在地表以下进行的基础工程，适用于地下土壤条件较差或需要承受较大荷载的情况。
塔吊深基础设计方案如下：•螺旋桩基础：选择合适的螺旋桩材料和尺寸，并按照设计要求进行施工。
•桩基础：选择合适的桩材料和尺寸，并按照设计要求进行施工。
这可以确保塔吊基础的稳定性和承载能力。
4. 总结塔吊基础的设计方案需要考虑塔吊的承载能力和稳定性要求。
对于壤土地基，选择合适的浅基础设计方案，包括承台加脚手架设计和地基加固处理等。
塔吊基础施工方案含塔吊基础验算
塔吊基础施工方案含塔吊基础验算一、项目概况本项目是为了安装一座高层建筑而进行塔吊基础施工。
塔吊基础的设计应满足塔吊安全稳定运行的要求，并经过验算确保其稳定性和承载能力。
二、施工方案1.基础设计：根据塔吊的型号、高度和重量等参数，确定基础的类型和尺寸。
本项目采用悬臂式塔吊，基础采用混凝土桩基础。
为确保基础的稳定性，每个桩基础的直径为1.2米，深度为10米。
根据塔吊的工作条件和地质条件，桩基础之间的间距为5米。
2.施工准备：施工前需对施工场地进行勘察，了解地质条件和地下设施情况。
确认施工场地的承载能力满足基础设计的要求，并确保基础周围没有地下管线等障碍物。
施工现场要做好安全措施，如设置警示标志、施工警戒线等。
3.施工工艺：施工工艺包括基础开挖、灌注混凝土、固定塔吊等主要步骤。
具体工艺如下：(1)基础开挖：根据基础设计的尺寸，采用挖掘机将施工场地的土壤挖掘至所需深度，并按设计要求整平。
(2)桩基础的施工：选择适当的施工方法进行桩基础施工。
本项目采用静压灌注桩的施工方法。
首先，在挖掘好的基坑中设置桩位控制线，确定桩的位置和方向。
然后，使用静压注塑机将桩身缓慢推入土壤，同时注入混凝土，确保桩基础的稳定性和密实度。
(3)基础验收：完成桩基础的施工后，进行基础的验收。
验收项目包括基础尺寸的测量、桩身的竖直度检查、混凝土强度的检验等。
验收合格后方可进行下一步施工。
(4)塔吊安装：根据塔吊的安装要求，使用起重机将塔吊吊装至基础上，并进行固定。
三、验算1.塔吊基础的验算主要是对基础的稳定性和承载能力进行计算和检验。
基础的验算应满足以下要求：(1)稳定性验算：计算基础的抗倾覆能力，确保塔吊在各种工况下不发生倾覆。
(2)承载能力验算：计算基础的承载能力，确保塔吊及工作时所受荷载的安全。
2.验算过程：(1)稳定性验算：根据塔吊的高度、悬臂长度、工作状态等参数，计算基础的抗倾覆矩。
根据地质条件及基础的几何形状等确定设计参数，计算倾覆系数。

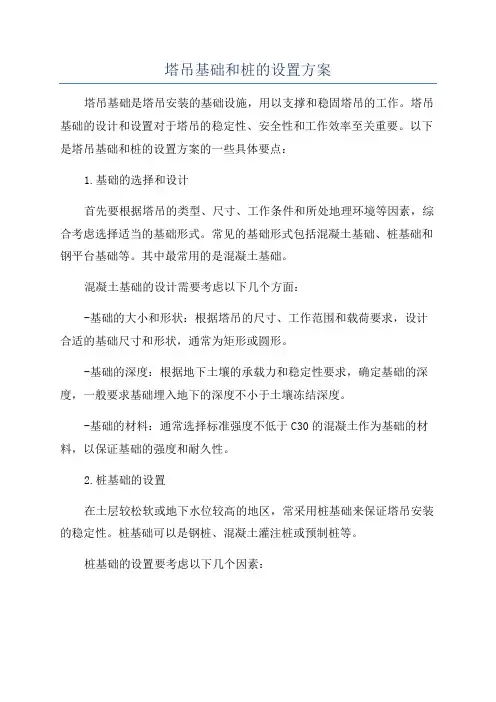

塔吊基础和桩的设置方案
塔吊基础和桩的设置方案塔吊基础是塔吊安装的基础设施，用以支撑和稳固塔吊的工作。
塔吊基础的设计和设置对于塔吊的稳定性、安全性和工作效率至关重要。
以下是塔吊基础和桩的设置方案的一些具体要点：1.基础的选择和设计首先要根据塔吊的类型、尺寸、工作条件和所处地理环境等因素，综合考虑选择适当的基础形式。
常见的基础形式包括混凝土基础、桩基础和钢平台基础等。
其中最常用的是混凝土基础。
混凝土基础的设计需要考虑以下几个方面：-基础的大小和形状：根据塔吊的尺寸、工作范围和载荷要求，设计合适的基础尺寸和形状，通常为矩形或圆形。
-基础的深度：根据地下土壤的承载力和稳定性要求，确定基础的深度，一般要求基础埋入地下的深度不小于土壤冻结深度。
-基础的材料：通常选择标准强度不低于C30的混凝土作为基础的材料，以保证基础的强度和耐久性。
2.桩基础的设置在土层较松软或地下水位较高的地区，常采用桩基础来保证塔吊安装的稳定性。
桩基础可以是钢桩、混凝土灌注桩或预制桩等。
桩基础的设置要考虑以下几个因素：-桩的类型和数量：根据地下土层的性质和承载力要求，选择合适的桩的类型和数量。
通常桩之间的距离不应小于桩的直径的3倍，以保证桩的相互作用。
-桩的直径和长度：桩的直径要根据塔吊的尺寸、载荷和工作范围等因素确定，一般要求桩的直径不小于40cm。
桩的长度要根据地层的承载力和稳定性要求确定，一般要求桩的埋入深度不小于地下土层的冻结深度。
-桩的施工方法：桩的施工方法可以是挖孔式、打入式或灌注式等，具体选择根据地下土层的性质和施工条件来确定。
3.基础的施工和检验基础的施工要满足施工规范和质量要求，包括混凝土浇筑、桩的驱动或灌注等。
在施工过程中，要进行检验和监测，确保基础的质量和稳定性。
基础的施工检验包括以下几个方面：-混凝土的强度检验：通过取样试验和现场试验等方法，检验混凝土的强度是否符合设计要求。
-桩的质量检验：通过观察和测量等方法，检验桩的质量是否符合设计要求，包括桩的直径、长度和埋入深度等。
塔吊基础设计施工方案
塔吊基础设计施工方案1. 引言塔吊是一种常用于建筑工地的起重设备，用于在建筑工地上提升和移动重物。
塔吊基础设计施工方案是为了确保塔吊在工作中的稳定性和安全性而制定的，本文将详细介绍塔吊基础的设计和施工流程。
2. 设计原则塔吊基础设计的主要原则包括稳定性、安全性和经济性。
基础设计应能够承受塔吊的载荷和工作振动，确保塔吊在使用过程中不会发生倾覆和损坏。
基础设计应符合相关标准和规范要求，并充分考虑工地的地质条件和环境因素。
3. 设计步骤3.1 确定设计参数基础设计的第一步是确定设计参数，包括塔吊的型号和参数、工地的地质条件、设计规范等。
在设计参数确定后，可以开始进行基础设计的计算和分析。
3.2 地质勘察地质勘察是基础设计不可或缺的一步，通过对工地的地质条件进行详细的调查和分析，可以确定地基的稳定性和承载能力。
地质勘察应包括现场观察、土壤采样和实验室测试等内容。
3.3 基础类型选择根据地质勘察结果和设计要求，选择适合的基础类型。
常见的基础类型包括桩基、承台基础和钢筋混凝土基础等。
选择基础类型时应考虑地质条件、承载能力要求、施工成本等因素。
3.4 基础计算和分析基础计算和分析是基础设计的核心内容，主要包括基底承载能力计算、基础尺寸确定、抗倾覆计算、地震力计算等。
计算过程要符合设计规范和相关标准，确保基础的稳定和安全。
3.5 施工方案制定根据设计结果，制定具体的施工方案。
施工方案应包括施工工序、施工顺序、施工要点等内容。
在制定施工方案时应充分考虑施工过程中的安全风险和质量控制要求。
4. 施工流程塔吊基础的施工流程主要包括以下几个步骤：4.1 地基处理根据设计要求，对地基进行处理。
地基处理包括土方开挖、边坡保护、灌注桩等步骤，以确保地基的稳定性和承载能力。
4.2 基础浇筑根据设计要求，进行基础的浇筑。
在浇筑过程中应注意浇注顺序、施工温度和湿度控制，确保基础的质量和强度。
4.3 填充与夯实在基础浇筑完成后，对基础进行填充与夯实。
塔吊基础方案
塔吊基础方案在进行塔吊建设之前，必须先进行塔吊基础的设计与施工，以确保塔吊能够牢固地固定在地面上，以及安全可靠地运行。
本文将针对塔吊基础方案进行论述。
一、基础设计方案塔吊基础是塔吊能够稳定工作的重要基础，其设计方案需要考虑以下几个方面：1. 地质勘探：在进行基础设计前，需要进行地质勘探，了解地下地质状况，以确定是否需要采取特殊的处理措施。
2. 基础类型：常见的基础类型有桩基础、扩底基础和浅基础等。
选择何种基础类型取决于地质环境、塔吊的重量以及所能承受的风压等因素。
3. 基础尺寸：基础的尺寸应该根据塔吊的规格和重量来确定，以确保塔吊能够安全地运行。
一般情况下，基础的宽度一般要大于或等于塔吊底座的宽度，并且应该考虑到基础的稳定性与可靠性。
4. 基础深度：基础的深度取决于地下土层的稳定性和承载能力。
在设计时，需要保证基础的深度能够达到地下结构的稳定层，从而确保塔吊在使用过程中的稳定性与安全性。
二、基础施工方案在进行塔吊基础的施工时，需要遵循以下步骤：1. 地面处理：将工地表面的杂物清理干净，确保基础施工的平整度和稳定性。
2. 基础桩设立：如果基础采用桩基础类型，则需要先进行桩基础的打桩工作。
打桩时应严格按照设计要求进行，打桩桩头的高度应与地面平齐，保证桩的垂直性。
3. 混凝土浇筑：根据设计要求，将混凝土浇筑在基础桩上或直接浇筑在基础底板上。
在浇筑前需要确保混凝土搅拌均匀，并进行必要的振捣，以提高混凝土的密实度和强度。
4. 确保强度与干燥时间：待混凝土浇筑完成后，需要进行一定的养护工作，以确保混凝土达到设计标准的强度。
同时，需遵循设计要求的干燥时间，确保混凝土的质量和稳定性。
三、基础验收与监管1. 基础验收：在基础建设完成后，需要进行基础验收工作。
验收时应检查基础的尺寸、深度、强度等是否符合设计要求，并进行相应的记录和备案工作。
2. 基础监管：塔吊基础建设结束后，应该定期进行基础的巡检和维护工作，以保证基础的稳定性和安全性。
塔吊基础方案范文
塔吊基础方案范文塔吊基础是指塔吊所需要的支撑结构，用于保证塔吊的稳定和安全操作。
塔吊基础的方案设计应满足工程要求和安全要求。
下面是一个关于塔吊基础方案的示例，详述设计过程和要点。
1.工程要求：根据塔吊的起重能力和高度，确定基础的荷载要求。
一般来说，塔吊的基础荷载分为垂直荷载和水平荷载两个方面。
垂直荷载来自塔吊的自重和承载的荷载；水平荷载来自塔吊在工作过程中的倾斜和风荷载。
根据国家相关规范和设计规定，计算基础的尺寸和配筋。
2.基础类型选择：由于塔吊的高度和起重能力较大，一般选择深基础来保证基础的稳定性。
常见的深基础类型包括钢筋混泥土桩和钻孔灌注桩。
在选择基础类型时，需要根据地基情况、工程要求等因素综合考虑，确定最合适的方案。
3.地质勘测和基础设计：在确定基础类型后，需要进行地质勘测，了解地下岩土情况和地下水位等因素，为基础设计提供参考。
根据地质勘测结果，进行基础的承载力计算和变形计算，确定基础的尺寸和钢筋配筋。
4.基础施工：基础施工主要包括地下挖掘、孔底清理、钢筋焊接和混凝土浇筑。
在进行地下挖掘时，需要注意安全和防止坍塌。
孔底清理时，要保持孔底的平整和清洁，确保钢筋的粘结性和混凝土的质量。
钢筋焊接时，要保证焊接质量和钢筋的正确安装。
混凝土的浇筑要保证浇筑质量和工序的合理性。
5.基础验收和设备安装：基础施工完成后，需要进行基础验收。
验收主要包括基础尺寸的测量、基础质量的检查和相关资料的整理。
基础验收合格后，可以进行塔吊设备的安装和调试工作。
安装过程需要注意设备的稳定性和安全性，确保设备可以正常运行。
在设计塔吊基础方案时，还需要考虑一些特殊情况，如地震荷载、软土地区、高风区等。
在这些情况下，需要采取一些额外的措施来增加基础的抗震能力和稳定性。
总结起来，塔吊基础方案的设计应从工程要求、地质条件、基础类型选择、施工工艺和设备安装等方面综合考虑，以确保基础的稳定性和安全性。
设计过程中需符合相关规范和设计规定，采用科学合理的方法进行计算和设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
1.1工程简况
1.1.1工程名称：锦绣新天地花园2-4座、34-35座、1#-5#商铺、17#商铺及一期地下车库
1.1.2建设单位：广州华新置业有限公司
1.1.3设计单位：广州市番禺城市建筑设计院有限公司
1.1.4监理单位：广州市百业建设顾问有限公司
1.1.5施工单位：湛江市建筑工程集团公司
1.1.6工程地址：新塘工业加工区东华工业村
1.1.7建筑规模：
⑴主要经济技术指标
⑵首期单体面积一览表
1.1.8结构类型：
基础为预应力高强砼管桩和深墩基础，主体结构为框架剪力墙带全地下室车库。
1.2塔吊选型
本工程选用塔吊：JL5613，资料如下：
JL5613塔吊的底座外围尺寸为1510⨯1510，塔吊产生最大重力为
G= 540kN，
1
最大起重弯距为M=1720kN·m，最大水平力P=80 kN；
4#塔吊桩基础设计采用先张高强度预应力砼管桩(5根Φ400mm的桩，管桩壁厚95mm，混凝土强度为C80)，单桩承载力为700kN，桩长9～14m，桩端以强风化砂砾岩为持力层入岩≥1.5m，或以中风化泥灰岩表面作持力层（可不入岩）。
管桩总桩数5根，采用二节接桩，基础采用群桩上承台。
承台砼强度等级为C35。
1.3塔吊布设及数量
根据首期建筑物布局，结合进度要求，塔吊设置7台，其位置及编号见附图“施工总平面布置图”。
二、塔吊基础设计
2.1塔吊基础计算
塔吊基础平面布置见附图“塔吊基础平面及配筋图”，初选承台尺寸5m ×5m ，暂取承台高度1.4m ，管桩伸入承台100mm ，钢筋保护层取50mm ，承台有效高度为：
0h =1.4-0.1-0.05=1.25m
承台自重2G =25×（1.4×5×5）=875kN 桩顶平均竖向力设计值为:
G =
n
G G 2
1+×1.25 =（540＋875）/5×1.25=283kN 2.2桩受力计算
桩受力与桩到承台中心距离 m ax x 以及参与作用的桩的个数有关。
根据《建筑施工手册》以及《广东土木与建筑》所列方法，可知：
max N =G +
∑⋅2
max i x x M +L
h
P 2⋅ =283+1720×1.25×2.1/ ( 4⨯2.12)+80×1.4/（2×4.2） =552.3 kN <R=700kN
min N =G -
∑⋅2
max i x x M -L
h
P 2⋅ =283-1720×1.25×2.1/ ( 4⨯2.12)-80×1.4/（2×4.2） =13.7kN >0
桩的单桩承载力满足要求。
2.3承台验算
塔吊基础验算尺寸见附图“塔吊基础计算尺寸图”。
2.3.1柱边冲切
ox λ=
0h a x
=1/1.25=0.8
y 0λ=
0h a y =1/1.25=0.8
x 0β=2
.084
.00+x λ=0.84/(0.8+0.2)=0.84
y 0β=
2
.084
.00+y λ=0.84/(0.8+0.2)=0.84
抗冲切承载力：00000)]()([h f a h a b t hp x c y y c x βββ+++ =[0.84×(1.8+1)+0.84×(1.8+1)]×1×1270×1.25 =7467.6kN >max N saf ⋅λ=1.1×552.3=607.5kN 满足要求。
2.3.2角桩向上冲切
1c =2c =0.6m x a 1=x a 0=y a 1=y a 0=1m
x 1λ=y 1λ=x 0λ=y 0λ=0.8 x 1β=2
.056
.01+x λ=0.56/(0.8+0.2) =0.56
y 1β=
2
.056
.01+x λ=0.56/(0.8+0.2) =0.56
抗冲切承载力为：
0121111)]2
()2
([h f a c a c t hp x
y y x βββ+
++
=[0.56×(0.6+1/2)+0.726×(0.6+1/2)]×1×1270×1.25 =1955.8kN >max N saf ⋅λ=1.1×552.3=607.5kN 满足要求。
2.3.3承台受剪切承载力计算 x λ=y λ=x 0λ=0.8
β=1.75/(λ+1) =0.97
受剪承载力：
00h b f t hs ββ=1×0.97×1270×5×1.25
=7699kN >2max N saf ⋅λ=2×607.5=1215 kN 满足要求。
2.3.4承台受弯承载力计算
x M =∑i i y N =2×552.3×(2.1-1.8/2)
=1325.5kN/m
s A =09.0h f M y x = 12503109.0105.13256
⨯⨯⨯=3800.72mm
y M =x M
按最少配筋率配筋，s A ＝0.15%×850×5000＝63752mm 。
双向配筋@196,每个方向选配26Φ18 , s A =66132mm ，均匀布置。
考虑一定的安全系数，面筋取双向配筋@180,每个方向选配28Φ18 ,
s A =71222mm ，均匀布置，钢筋加工成“［”型，锚至底筋；底筋取双向配筋@180,
每个方向选配28Φ20 , s A =87922mm ，均匀布置。
2.4构造要求
2.4.1因为塔吊基础承受竖向压力与弯距的共同作用，承台既承受压力，又承受拉力。
所以应该将桩身钢筋伸入承台50d ，承台上、下两面均布置双向钢筋。
2.4.2由于承台会受到扭矩的作用，所以要在对角两桩之间加梁AL ，AL 配筋见附图“塔吊基础平面及配筋图”。
2.4.3为防止雨水等腐蚀塔吊的螺丝，承台面标高取为＋0.10m ，桩顶标高为-1.2m 。
2.4.4塔身中心线至建筑物外墙之间的水平距离称为附着距离，本工程取
5.5m，具体详附图“施工总平面布置图”。
