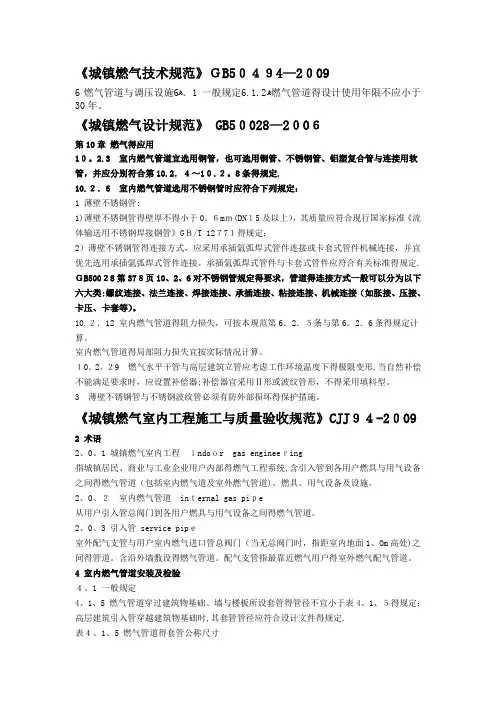

城镇燃气用不锈钢管道相关国家规范的要求

合集下载
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

6燃气管道和调压设施

6.1一般规定

6.1.2燃气管道的设计使用年限不应小于30年。

《城镇燃气设计规范》 GB50028-2006

第10章燃气的应用

10.2.3 室内燃气管道宜选用钢管,也可选用铜管、不锈钢管、铝塑复合管和连接用软管,并应分别符合第10.2.4~10.2.8条的规定。

10.2.6 室内燃气管道选用不锈钢管时应符合下列规定:

1 薄壁不锈钢管:

1)薄壁不锈钢管的壁厚不得小于0.6mm(DN15及以上),其质量应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T 12771的规定;

2)薄壁不锈钢管的连接方式,应采用承插氩弧焊式管件连接或卡套式管件机械连接,并宜优先选用承插氩弧焊式管件连接。承插氩弧焊式管件和卡套式管件应符合有关标准的规定。GB50028第378页对不锈钢管规定的要求,管道的连接方式一般可以分为以下六大类:螺纹连接、法兰连接、焊接连接、承插连接、粘接连接、机械连接(如胀接、压接、卡压、卡套等)。

10.2.12 室内燃气管道的阻力损失,可按本规范第6.2.5条和第6.2.6条的规定计算。室内燃气管道的局部阻力损失宜按实际情况计算。

10.2.29 燃气水平干管和高层建筑立管应考虑工作环境温度下的极限变形,当自然补偿不能满足要求时,应设置补偿器;补偿器宜采用Ⅱ形或波纹管形,不得采用填料型。

3 薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施。

《城镇燃气室内工程施工与质量验收规范》CJJ94-2009

2 术语

城镇燃气室内工程 indoor gas engineering

指城镇居民、商业和工业企业用户内部的燃气工程系统,含引入管到各用户燃具和用气设备之间的燃气管道(包括室内燃气道及室外燃气管道)、燃具、用气设备及设施。

室内燃气管道 internal gas pipe

从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。

引入管 service pipe

室外配气支管与用户室内燃气进口管总阀门(当无总阀门时,指距室内地面高处)之间的管道。含沿外墙敷设的燃气管道。配气支管指最靠近燃气用户的室外燃气配气管道。

4 室内燃气管道安装及检验

一般规定

燃气管道穿过建筑物基础、墙和楼板所设套管的管径不宜小于表的规定;高层建筑引入管穿越建筑物基础时,其套管管径应符合设计文件的规定。

表燃气管道的套管公称尺寸

室内燃气管道

一般规定

4 当采用薄壁不锈钢管时,其厚度不应小于;

当室内燃气管道的敷设方式在设计文件中无明确规定时,官按表选用。

表室内燃气管道敷设方式

注:表中“—”表示不推荐。

室内燃气管道的连接应符合下列要求:

4 薄壁不锈钢管应采用承插氩弧焊式管件连接或卡套式、卡压式、环压式等管件机械连接;燃气管子的切割应符合下列规定:

2 薄壁不锈钢管应采用机械或等离子弧方法切割;当采用砂轮切割或修磨时,应使用专用砂轮片;

燃气管道采用的支撑形式宜按表选择,高层建筑室内燃气管道的支撑形式应符合设计文件的规定。

表燃气管道采用的支撑形式

5 钢管支架的最大间距宜按表选择;铜管支架的最大间距宜按表选择;薄壁不锈钢管道支架的最大间距宜按表选择;不锈钢波纹软管的支架最大间距不宜大于1m;燃气用铝塑复合管支架的最大间距宜按表选择;

表薄壁不锈钢管支架最大间距

6 水平管道转弯处应在以下范围内设置固定托架或管卡座:

2) 不锈钢波纹软管、铜管道、薄壁不锈钢管道每侧不应大于;

8 当管道与支架为不同种类的材质时,二者之间应采用绝缘性能良好的材料进行隔离或采用与管道材料相同的材料进行隔离;隔离薄壁不锈钢管道所使用的非金属材料,其氯离子含量不应大于50×10-6。

8 试验与验收

当采用不锈钢金属管道时,强度试验和严密性试验检查所用的发泡剂中氯离子含量不得大于25×10-6。

《深圳市中低压燃气管道工程建设技术规程》SJG20-2011 自2011 年11 月1日起施行,有效期5年。

燃气输配管道工程与用户管道工程以引入管为分界,引入管总阀门以前(含该阀门)的燃气管道及设备工程为输配管道工程,引入管总阀门以后的燃气管道及设备工程为用户管道工程。

燃气管道的设计使用年限不应小于30年,其中钢质管道设计使用年限不小于30年,埋地聚乙烯管设计使用年限不小于50年。

3 用户管道工程

用户中压燃气管道应选用薄壁不锈钢管,低压燃气管道应选用薄壁不锈钢管或不锈钢波纹管。地下室等特殊场所的燃气管道工程按照现行国家标准的要求执行,选用无缝钢管的外防腐层应采用环氧防腐漆涂覆的特加强级防腐。

用户管道工程施工应按附录《燃气用户管道工程施工要求》执行。

选用薄壁不锈钢管时,应符合下列规定:

1)薄壁不锈钢管的壁厚不得小于(DN15及以上),其质量应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T12771的规定。

2)薄壁不锈钢管件的质量应符合现行国家标准《不锈钢卡压式管件》的规定。

薄壁不锈钢管的安装应满足下列要求:

薄壁不锈钢管应采用卡压粘接式或其他可靠的方式连接,其中接口可采用厌氧胶密封或其他可靠的方式密封。厌氧胶应符合现行标准HG/T 3737《单组份厌氧胶粘剂》的规定。

管道直径为DN50及以下的薄壁不锈钢管与其它管材设备连接时可采用螺纹连接或法兰连接;管道直径为DN65 及以上的薄壁不锈钢管与其它管材设备连接时应采用法兰连接。

薄壁不锈钢管道工程建设的设计要求详见附录《燃气薄壁不锈钢管道工程设计技术指引》。薄壁不锈钢管道工程建设的施工要求详见附录《燃气薄壁不锈钢管道工程施工及验收技术指引》。

室内外燃气管道均应设置安全警示标志,应按附录《燃气管道设施安全色及警示标志设置技术指引》执行。

试压应满足下列要求:

强度试验:

1)明管敷设的居民用户引入管阀门至燃气表前阀门之间的管道系统,工业用户、商业用户以及管道暗封敷设的居民用户的引入管阀门至燃具接入管阀门(含阀门)之间的管道需进行强度试验。
