格力产品技术问题百问百答

格力产品技术问题百问百答（一期）格力电器股份有限公司技术服务部2010年7月螺杆机、离心机问题1. 风冷螺杆带热回收型机组是否有热泵型？空气源热泵（热回收）最大单机容量和组合容量是多少？水冷螺杆机组（带热回收）的冷媒是什么？答：1.风冷螺杆（带热回收）机组只有单冷型的，目前没有热泵型的。

2.空气源热泵（热回收）机组最大单机容量是80kW ，组合后最大容量是240kW 。

3.水冷螺杆机组（带热回收）的冷媒是R22。

问题2. 什么是温湿度独立控制系统？答：温湿度独立控制系统是相对于常规热湿联合处理系统而言的，它是指采用温度与湿度两套独立的空调控制系统，分别控制、调节室内的温度与湿度，从而避免了常规空调系统中热湿联合处理所带来的损失。

由于温度、湿度采用独立的控制系统，可以满足不同房间热湿比不断变化的要求，克服了常规空调系统中难以同时满足温、湿度参数的要求，避免了室内湿度过高（或过低）的现象。

新风处理机新风置换通风个性化送风…夏：高温冷水辐射（墙）干式风机盘管…冬：低温热空调设备末端装置室内环境控制湿度控控制室内湿度与CO 2浓度控制室内温度温度控温湿度独立控制系统基本组成图温湿度独立控制空调系统的基本组成为：处理显热的系统与处理潜热的系统，两个系统独立调节分别控制室内的温度与湿度，参见上图。

处理显热的系统包括：高温冷源、余热消除末端装置，采用水作为输送媒介。

由于除湿的任务由处理潜热的系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7ºC ，而是提高到18ºC 左右，从而为天然冷源的使用提供了条件，即使采用机械制冷方式，制冷机的性能系数也有大幅度的提高，格力高温离心机采用小压比技术COP 可高达9.18。

余热消除末端装置可以采用辐射板、干式风机盘管等多种形式，由于供水的温度高于室内空气的露点温度，因而不存在结露的危险。

处理潜热的系统，同时承担去除室内CO2、异味，以保证室内空气质量的任务。

典型空气处理系统图（净化）

压LNW粗效热予级一热再效中湿加机风L新L排L高效S表冷冷表二级TPJ1L2再t211ti1t予ditdWLNsSW夏季L冬季12SWs1WdNLSNL排洁净室空调机组全新风空气处理方案示意图及图 (AHU)i-d冷量,热量,加湿量计算夏季:冷量Q=L新xxkW1i+i2新Lt再xxCx=再热量Q再(kW(冬季:予热量Q予新LtxxCx=kW(予加热量QR新LtxxCx=kW(1新Lxxd1000kg/h(加湿量W=L新新风量式中:C空气比热空气密度1.2 kg/m((m/hi1一级表冷焓差kj/kg(2i二级表冷焓差kj/kg(d含湿量差g/kg(1加热温差tC()t予予热温差再t再热温差C()C())(1.01 kj/kg)))))3))))3)示意图t送风温差C()(AHU)i-d 洁净室空调机组一次回风空气处理方案示意图及图 TPJNW粗效热予冷表热再效中湿加机风L新L排压L送L回L高效S1t予CdiC2tdWLNsSWt1再t(AHU) 洁净室空调机组一,二次回风空气处理方案示意图及图 i-dNJPTS高效L回L送L压排L新L风机加湿中效再热表冷予热效粗W回L122WSsNLWdt2(C)idC予t121C1C1t(RCU)(MAU)i-d 洁净室新风机组加循环机组方案的示意图和图L新L回L送回LL送WTPJNL排压L高效高效L压NJPT排L冷表一级予热效粗级二表冷S风机加湿中效再热tdt12LNit2(C)SWsWd予t1L11i123Lm/h()循环机组送风量)(C降温温差t2循环机组送L送送风量)(m/h3m/h()一次回风量一回L3示意图冷量,热量,加湿量计算夏季:冷量Q=L新xxkWi(L新新风量式中:C空气比热空气密度1.2 kg/m((m/hi表冷焓差kj/kg(d含湿量差g/kg(1加热温差tC()t予予热温差C())(1.01 kj/kg

2024版空调焓差实验室原理

安全操作规范
制定详细的安全操作流程，包括设备使用、化学品管理、电气安全等方面。
设备日常检查与维护保养方法
设备日常检查
01
每日对实验室内的重要设备进行检查，确保其正常运行，及时
发现并处理设备故障。
维护保养计划
02
制定设备的维护保养计划，定期对设备进行保养，延长设备使
用寿命。
维修与更换
03
Байду номын сангаас
对损坏严重或无法修复的设备，及时进行维修或更换，确保实
空调焓差实验室原理
contents
目录
• 空调系统与焓差概念 • 焓差实验室设备与功能 • 实验室测试方法与步骤 • 空调性能评价指标体系 • 影响空调性能因素分析 • 实验室安全管理与维护保养
01
空调系统与焓差概念
空调系统基本组成
01
02
03
制冷系统
包括压缩机、冷凝器、膨胀阀和蒸发器等，用于提供制冷效果。
能耗效率比（EER）
空调在制冷模式下，制冷量与输入功率之比，用于衡量空调的制冷效率。 EER值越高，表示空调制冷效率越高。
性能系数（COP）
空调在制热模式下，制热量与输入功率之比，用于衡量空调的制热效率。COP 值越高，表示空调制热效率越高。
舒适性指标如温度波动范围
温度波动范围
空调在稳定运行状态下，室内温度的变化范围。较小的温度波动范围有助于提高室内环境的舒适
空调系统中焓差应用
制冷量计算
通过测量空气进出口的焓差，可以计算出空调系统的制冷量，从而评估系统的制冷效果。
能耗分析
利用焓差可以对空调系统的能耗进行分析，找出能量损失的原因和节能潜力。

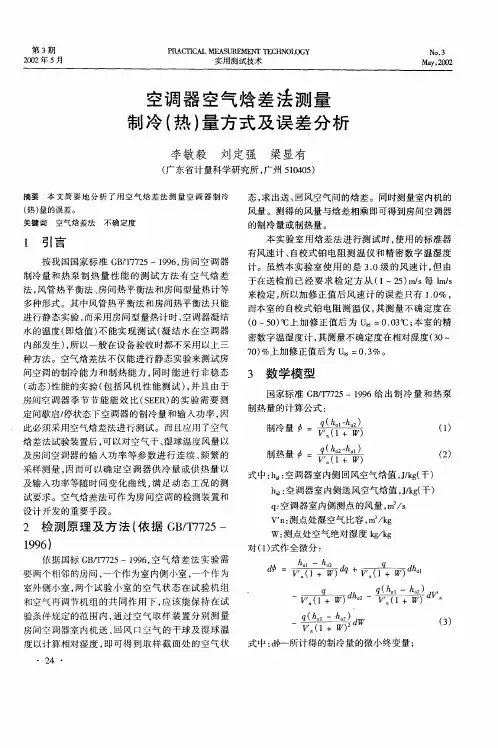

空调器空气焓差法测量制冷(热)量方式及误差分析

制冷量和热泵制热量性能的测试方法有空气焓差
法，管热平衡法、问热平衡法和房间型量热计等风房多种形式。其中风管热平衡法和房问热平衡法只能进行静态实验，而采用房问型量热计时，空调器凝结
采样测量，因而可以确定空调器供冷量或供热量以
及输入功率等随时问变化曲线，足动态工况的测满试要求。空气焓差法可作为房问空调的检测装置和
设计开发的重要手段。
式中：空调器室内侧回风空气焓值，／ｇ干）ｈ：Ｊ（ｋ
水的温度（即焓值）能实现测试（结水在空调器不凝内部发生）所以一般在设备验收时都不采用以上三，种方法。空气焓差法不仅能进行静态实验来测试房间空调的制冷能力和制热能力，时能进行非稳态同
１９）９６
依据国标Ｇ／７２ＢＴ７５—１９，气焓差法实验需９６空要两个相邻的房问，一个作为室内侧小室，一个作为
室外侧小室，个试验小室的空气状态在试验机组两
・
对（）１式作全微分：
＝
一一
（Ｗｄ１Ｗ
＋）
（）３
、～
度以计算相对湿度，即可得到取样截面处的空气状
・
式中：所计得的制冷量的微小终变量；ｄ

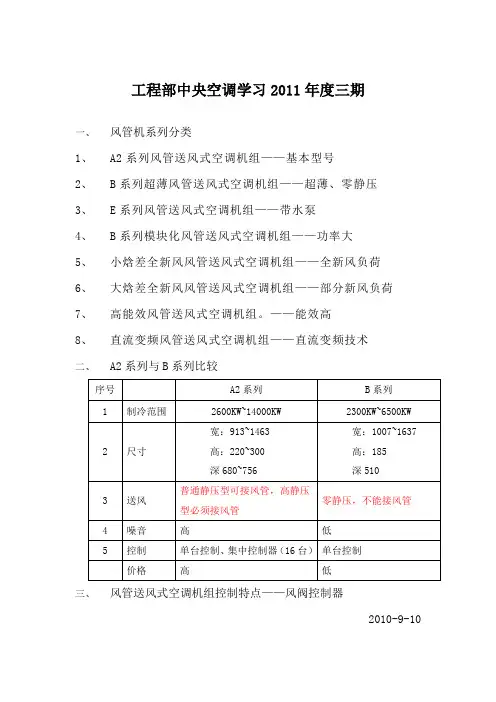

风管机A与B的区别

工程部中央空调学习2011年度三期
一、风管机系列分类
1、A2系列风管送风式空调机组——基本型号
2、B系列超薄风管送风式空调机组——超薄、零静压
3、E系列风管送风式空调机组——带水泵
4、B系列模块化风管送风式空调机组——功率大
5、小焓差全新风风管送风式空调机组——全新风负荷
6、大焓差全新风风管送风式空调机组——部分新风负荷
7、高能效风管送风式空调机组。

——能效高
8、直流变频风管送风式空调机组——直流变频技术
二、A2系列与B系列比较
三、风管送风式空调机组控制特点——风阀控制器
2010-9-10。

焓差法试验室调试常见问题分析

（海格力电器股份有限公司）珠
摘要介绍焓差法试验装置，述ＰＣ可编程在焓差法试验室中的应用，结在调试过程中所遇到的各论Ｌ总
种故障问题，提出相应的解决措施。并
关键词焓差法ＰＣ调试Ｌ
输入与输出：依据控制对象，可编程控制器对ＰＣ的ＩＯ点数及主要内部继电器进行分配ＪＬ／。外部输入继电器ｘ，来采集各个被控对象的报警用信号，开关量输入，配表如表１是分。外部输出继电器Ｙ，用来控制系统设备中的被
目前测试空调器制冷量的方法有２种… ：气空焓差法和房间型量热计法，中后者又有标定型和其平衡环境型２种形式。焓差法试验室是由室内侧
测试时，测空调器的蒸发器送风口和室内侧被
的空气测量装置相接。空气测量装置中的风道截面尺寸和蒸发器送风口的截面尺寸相同，时要求同
维普资讯
第７卷
第３期
制冷与空调
ＲＥＦＲＩＧＥＲＡＴＩＯＮＡＮＤＩ — ＣＯＮＤＩ０ＮＩＡＲＴ１ＮＧ
２００７年６月
焓差法试验室调试常见问题分析
徐志亮严玉雄
Ａｎａｙｉｆｃｍｍｏｒｂｅｏｈｎｈｌｙｔｓｅｈｏａｏａｏｙｌｓｓｏｏｎｐｏｌｍｆｒｔｅｅｔａｐｅｔｍｔｄｌｂｒｔｒ

风冷管道式空调机组

嵌入式空调机组
机组规格：TSKA/TSK30/50 冷量范围：7kW / 12kW 热量范围：7.7kW / 13kW
室外机
室内机
嵌入式空调机组机组特点：
• 完美的流线型设计，统一面板尺寸，豪华气派，高雅华贵 • 送风范围广，360度全方位送风 • 采用航天技术的3D螺旋风叶，配以优化的风道设计，实现静音运转，创造“静”界 • 内置全自动冷凝水泵，使得排水更畅
风冷柜式空调机组
机组规格：TSA/TSD100-500 VB/VD（P）冷量范围：25.5kW-121kW 风量范围：5000-20000m3/h
室外机
室内机
风冷柜式空调机组
系列划分：压缩机在室外：TSA/TSD75-200VB TSA/TSD75-500VD 压缩机在室内：TSA/TSD150-200VBP TSA/TSD150-300/VDP
热泵机组
亲水铝箔化霜干净彻底
管道机族——产品特点
优质制冷零部件，机组优越性能的保障采用国际知名品牌涡旋压缩机运行稳定、寿命长噪音低
能量调节
7.5HP以上室外机采用多个压缩机设计： 1、可能量调节，最多可达6级， 2、降低机组的启动电流，减小对电网的冲击 3、可根据实际负荷，进行自动卸载，大大节省运行费用
全新风管道式空调机组
机组特点：
运行可靠
选用高能效比的涡旋压缩机，采用“小风量大焓差”的设计理念，外加多重保护和控制，保证机组在很广的温度范围内高效、可靠、安全运行。
全新风管道式空调机组
机组特点：
高效节能室内机换热器按照双级表冷的结构设计，充分利用压缩机的自身能力，并根据实际需要进行能量调节，提高机组运行时的能效比。另外，不需要设置热气旁通和喷液装置，减少不必要的能量损失，给用户带来实惠。

格力风管机组

风管送风机组
B系列超薄风管机的优势可选断电记忆功能
断电记忆功能是指空调运行时，如电源被切断，控制器会记忆调电前的运行状态（如设定温度、风速、是否开机等），在来电时自动开启空调，恢复到断电前的运行状态。格力考虑到不同用户的需求，可以通过手操器取消断电记忆的功能
风管送风机组
小风管机与家用机比较
风管送风机组
比较一：送风均匀，舒适度高
家用机，包括壁挂机、柜机在很大场所有其适用范围，也是市场的主打机型，但是风管机在很多场所能发挥其自身的优势，现在我们逐一来介绍这些特点。
如右图所示一个幼稚园，用传统的柜机或者壁挂机，由于其送风距离不远，很难达到整个场所的温度均匀，就会造成放置空调的一侧温度能达到要求，而在远处，则达不到我们的要求，这点，很难通过传统的家用空调来解决。
风管送风机组
家用型风管机型号
系列 A1系列
B系列超薄
机组型号 FG(R)2.6H/A1 FG(R)3.5H/A1 FG(R)5.0H/A1 FG(R)6.5H/A1 FG(R)7.5H/A1 FG(R)6.5/A1 FG(R)7.5/A1 FG(R)2.3/B FG(R)2.6/B FG(R)3.5/B FG(R)4.5/B FG(R)5.0/B FG(R)6.5/B
静压，噪音小。工程上如果需要可以通过更改接线的方法，使用超高档。
风管送风机组
比较五：集中控制，方便操作
在一个空间里安装多台空调时，使用集中控制器可以控制最多16台机组，其管理和操作极其方便。
FGR2.6H/A
风管机1
FGR6.5/A
风管机2
FGR12/A
风管机16
电话线座
电话线座
最长距离1200m

空气焓差法试验台技术难点和应对策略

空气焓差法试验台技术难点和应对策略摘要焓差法是热交换设备换热量等热工特性测量的基本方法。

焓差法试验台虽然技术相对成熟，并在国内的空调设备生产厂家得到广发应用，但在很多焓差试验台仍然存在大量的技术问题没有很好的解决，造成试验台测试结果的偏差，导致空调产品质量参差不齐。

本文通过介绍空气焓差法试验台的基本原理，以风机盘管房间焓差法试验台为例，指出了焓差法试验台在技术上经常出现的一些问题，并针对技术难点提出相应的解决方案。

关键词焓差试验台，湿球温度，漏热量，漏风量，不确定度0 引言空气焓差试验台常常用来测试热交换设备的热工性能，由于其低成本、操作维护简便等特点，广泛地用于空调器的测试中。

其中，用于风机盘管等空调器的焓差试验台国外早在五十年代就已经研制成功并投入使用。

在我国，1972年开始研制生产风机盘管，但直到八十年代中期才开始设计用于检测的焓差法试验台。

空气焓差法是利用测量室内侧空调器机组进风口、出风口干湿球温度和通过的空气质量流量来计算相应的空调器机组的制冷或制热能力。

如图1所示，将被试机组5按实际工程安装状态安装在恒温恒湿小室内，与风量测量段连接好。

调节变频风机8的风量，设定被试机组出口静压为所要求的静压值（由压差计4测量）。

被试机组出口静压也可以采用电动执行器配合风阀来实现。

此时，通过被试空调机组的风量，可由压差计3读取喷嘴6前后的静压差值和该点温度通过计算得到。

采样风机13和15将被试机组进口、出口空气在一定风速（3.5－10m/s ）下吸入干湿球温度测量装置，读取干湿球温度和大气压力计12的读数，就可算出进口、出口空气的焓差。

空气预处理机组1用于保证小室维持在设定的温度和湿度的工作状态下，即保证被试机组进口空气稳定在设定的工作状态点。

空气预处理机组从下到上依次由风机、表面空气冷却器、电加热器和加湿器组成，处理后的空气经过均流孔板2返回恒温恒湿小室，在保证小室内恒定的温度湿度外，还提供了稳定均匀的温度场。

有关房间空调空气焓差法若干问题的解答

有关房间空调空气焓差法若干问题的解答作者钱大馨在房间空调器及换热器的性能试验中，焓差法以其经济、快速的特点，愈来愈取得重要的地位。

为了更好地选择和使用房间空调焓差试验室，特提出以下问题。

问题1：与房间热平衡法相比房间空调焓差法有什么优缺点？解答：优缺点如下：1.被试房间空调器在房间热平衡室中的安装接近于实际使用状态，因而比焓差法安装误差小，数据更可靠。

2.从理论上讲，房间空调空气焓差法有一个不大的原理误差。

(见“关于焓差法原理误差的讨论”一文)3.房间热平衡法需要在整个房间都达到所需工况的热平衡后才能进行数据测量，这个时间通常要在6小时以上，否则数据不准确。

而焓差法只需工况稳定且试验风洞达到热平衡后即可进行数据测量，这个时间一般不超过2小时。

因此，房间空调焓差试验室使用效率高。

4.房间热平衡法不能进行非稳态制热能力的测量，因而也就不能进行房间空调季节耗电量的测量。

5.房间热平衡法只能进行房间空调的性能测试，不能进行单独换热器的性能试验，因而在汽车空调的试验设备上几乎无用武之地。

6.对于要进行低温试验的场合，房间热平衡法的使用有很大困难。

综上所述，房间热平衡试验室，仅在房间空调试验设备的标定上发挥着作用。

广大的使用范围已被房间空调焓差试验室所取代。

问题2：空气焓差法只需工况稳定而不需达到热平衡的说法正确吗？解答：不完全正确。

空气焓差法测定性能数据的点在房间空调器(或换热器)的进出口，理论上讲，只要这两点之间的护围设施达到热平衡后，出口的温度就稳定了，也就可测量数据了，也就是说作为测量装置的焓差风洞的接收室要达到热平衡后方可进行数据测量。

问题3：除环境控制装置外，空气焓差法测量装置的主要组成部分是什么？解答：主要由2部分组成：1.接收装置：模拟空调器的出风状态，接收空调器的排出空气。

2.风量测量装置：测量空调器的实际排风量，它应当包含引风装置，来克服以上装置的阻力。

以上2个装置应串联起来使用。

问题4：上述接收装置有几种形式？解答：一般说来，有风室法和风管法2种形式。
