高铁接触网电分段及电分相

高铁接触网电分段及电分相
绝缘部件不作为滑道的分段绝 缘器
正常工作情况下,分段绝缘器两端通过高压隔离开关和电连接处 于等电位,当断开隔离开关的时,分段绝缘器一端的接触网处于25KV 高压状态,另一端接触网处于无电状态且接地,为提供一个无电区, 分段绝缘器两导流板间的空气间隙和绝缘元件承受接触网对地电压。
分段绝缘器安装处是接触网的薄弱点之一,主要问题有:抬高量 不合理;工作面与轨面不平行;接头有硬点等。
高速铁路接触网 电分段与电分相
武汉高铁训练段 黄秋社
高速铁路接触网电分段与电分相
一、高速铁路接触网电分段 二、高速铁路接触网电分相 三、自动过分相技术
一、高速铁路接触网电分段
1、电分段的定义与设置原则
作用:增加接触网供电的灵活性和安全性,缩小停电事故范围,
满足供电和检修以及其它特殊需要 。
电分段类型
1) 分段绝缘器空气绝缘间隙达到300mm,在同类产品中属于首创,填补了国内外的空 白。
2) 抗拉强度大,能满足接触网张力达到25+20KN的使用需求。
3) 选用自洁性好、耐电弧性能强、爬距达1730mm的硅橡胶绝缘棒,实现绝缘部件免 维修少维护。
4) 各类零部件选材优质、耐腐防锈、重量轻、连接可靠,辅助绝缘滑道采用进口的优 质耐弧材料,对辅助绝缘滑道的支架进行了补强,优化了锚头、导流滑道、悬挂组件等零部 件,选用轻质铝合金材料制作锚头等构件,降低分段绝缘器整体质量,减小弓网接触硬点; 选用耐腐蚀、免维修的导流滑道、悬挂组件等部件;结构小、重量轻,总重19kg。可以持 续安全可靠运行,达到免维修少维护要求。
高速铁路关节式分相
关节式分相是一种通过在绝缘关节之间设置相间中性段的接触 网分相结构。分相一般由两个或三个绝缘关节组合形成,其结构可 分为双断口、三断口两种类型,按照分相中性段长度与弓间距的关 系又可分为短分相和长分相,根据采用锚段关节形式(三跨、四跨 或五跨)的不同,理论上可组合多种跨别,我国通常采用的有四跨、 六垮、七跨、八跨、九跨、十二跨、十六跨等,郑西高铁采用有六 垮、多数采用十六跨。

接触网七跨锚关节分相供电示意图和检修工艺

接触网七跨锚关节分相供电示意图和检修工艺

一、接触网七跨分相示意图无电区区锚2区锚1无电锚接触网七跨锚关节电分相供电示意图救援分段绝缘子抬高500中心柱,两支水平距离500,导高相同。

中心柱,两支水平距离500,导高相同。

工支拉出值控制在-300~+300,非支拉出值根据工支拉出值进行相应的调整,但必须保证两悬挂距离不小于500。

二、关节式分相(一)技术标准1.3.1转换柱处两悬挂的垂直距离、水平距离设计值:450mm;接触线分段绝缘子的下裙边高于工作支接触线250mm以上。

安全值:设计值+50mm。

限界值:同安全值。

1.3.2中心柱处两悬挂的垂直距离、水平距离①垂直距离标准值:等高(设计值)。

安全值:20mm(设计值+50mm)。

限界值:20mm(设计值+50mm)。

注: 括号外为接触线的值,括号内为承力索的值。

②水平距离:同转换柱(即设计值:450mm;安全值:设计值+50mm;限界值:同安全值)。

③中心柱处接触线等高点接触线高度不应低于相邻吊弦点,允许高于相邻吊弦点0~10mm。

1.3.3电力机车通过时,为避免受电弓通过接触线工作支对过渡线在短时间内充放电,必须调整过渡处的接触线,使其参数符合运行要求,即:中心柱至转换柱跨距长度的1/3内两接触线等高,允许误差20mm,(等高点在中心柱两侧1/3跨距处,等高处的长度为2m 以上)。

1.3.7下锚处非工作支接触线导高为H+500mm(H为工作支接触线导高),下锚非工作支接触线平缓抬高。

1.3.10锚段关节式电分相中性区长度符合设计要求,地面传感器的纵向距离应符合设计要求(见附录4),允许误差±1m。

(二)准备工作1. 人员:车梯作业不少于11人,作业车作业不少于7人(不含司机)。

2. 工具:绝缘车梯(作业车)、绝缘滑轮组(或紧线器)、扭力扳手、扭铁板、木榔头、测量工具、安全工具、防护工具等。

3. 材料:吊弦线夹、定位线夹、定位环、锚支定位卡子、Φ3.5不锈钢丝、黄油等。

(三)检修步骤1. 检调转换柱处两接触悬挂间的水平距离和垂直距离。

接触网七跨锚段关节式电分相技术探讨

接触网七跨锚段关节式电分相技术探讨
义 ,其 技 术 已 日趋 成 熟 。从 弓 网关 系 触 悬挂 间空 气绝 缘 间隙应 ≥ 4 0 m ; 5 m 分析 ,锚段关节式 电分相可以满足时 J 为满足接触线工作坡度的变化率在正线 注 :若 机车 时速 为 2 0 m/ 0 k h以上 时 ,转换注非支导 高应 比工作支导高
跨 锚段 关节式 电分相 用于 广局 京广 线 ; 九跨 锚段关 节式 电分相 用于武 局京广 线
速 2 0 m 以上 接 触 网系统 的 要 求 。 0 k
四、中性无电区与机车双 弓关 系
七跨 及其 他锚 段关节 式的 中性 无 电 区与 电力机 车双 弓间 的距离 有关 ,如 图
分相 装 置远 不 能满 足机 车 运行 的需 要 。 锚 段关节式 电分 相在 我国最 早应 用 于 广深 高速 铁 路 ,打 破 了我 国传 统 式 的 3组 绝缘部件 构成的 电分 相模式 ,
达 到 分 相 的 目的 。
三 线 索 关 系
高 与 正 线 接 触 线 等 高 ,正 线 接 触 线 由 原 非 工作 支 变 换 为 工 作 支 。在 转 换 柱
高约 2 O O mm 。
关节转换区≤4 0 %的技术要求 ,也为了 我国电气化铁道接触网通常采用的 在中性无电区保持 良好的弓网关系, 在 锚 段关 节式 电分相有 七跨 式 、八跨式 和 I 关节区内加设了 1 个分相锚段,使分相 九 跨式 3 。其 中 ,七跨 锚段 关节式 电 种 关 节 有 1 段 中性 无 电 区 ,无 电 区段分 分相 用于 郑局京 广线 、广局 广深 线 ;八 相 锚 段作 工作 支 。


概 述
本文介绍 电气化铁路接 触 囱七跨 锚段 关节
美攥

认识接触网4

认识接触网4

(4) 五跨绝缘锚段关节
(5) 带中性段的七跨绝缘锚段关节(电分相)
11跨带中性段绝缘锚段关节

柔性架空接触网的典型结构
中性段长度与机车受电弓的间距关系
两端受电弓间距小于中性段长度
任意两弓间距大于中性段长度
受电弓不能短接两相电源并有足够的绝缘距离!

3 补偿装臵
柔性架空接触网的典型结构
(1) 滑轮补偿装置

柔性架空接触网的电气设备
电气设备包括电分段设备和电分相设备,接地设备,防雷设 备等,其主要设备有: 分段绝缘器; 分相绝缘器(仅用于普速接触网) 隔离开关;
避雷器;
火花间隙; 接地装臵等。 供电辅助设备的作用是提高接触网供电的安全性和灵活性。

1
柔性架空接触网的电气设备
接触网的电分段及电连接
目的 增加接触网供电的灵 活性和安全性,缩小停电 事故范围,满足供电和检 修以及其它特殊需要 。
接触网支柱的接地
分散接地: 直接接钢轨; 通过火花间隙接钢轨。 集中接地: 通过回流线接地; 通过PW线接地; 集中接地: 双重绝缘保护方式; 非绝缘保护方式

柔性架空接触网的电气设备
10 接地装臵的安设
为确保接地极与大在之间的 接触电阻符合标准要求,在 埋设接地极或运行一定期限 (3~5年)后应对接地极的 接地电阻进行监测,对处于 城市轨道交通直流系统影响 区域内的接地系统应加强这 种监测。 接地电阻达不到标准要求的10以下时,可采取以下措施降低接地电阻值。 (1)增长接地极网络,每增加一垂直接地体角钢时,水平接地体扁钢相应加长5m,直 至接地电阻达到要求为止; (2)外引接地体、将此接地体与邻近的接地体并接; (3)在土壤中加食盐、煤渣、木炭、炉灰等物质; (4)化学处理土壤、更换土壤等,以提高接地体周围土壤的导电率; (5)增加接地体埋设深度,深埋可以不考虑土壤冻结和干燥所增加的电阻系数。

七跨式电分相技术

七跨式电分相技术

有线紧�复恢头接做夹线头接线触接铜用线紧接直可�时内以 mm005 化变度长索线�伤损大较有没侧两头断线触接如⑴ 案方理处线断线触接 、2
。过通弓降处该在车机�mm0045 于低 不度高 线导 线导证 保� 上线 导在固 锚起紧 索线 将可� 处 几断或长较伤损重严�挂�拉车列被被且�线断索力承⑶ 。行运弓电受碍障得不并�通沟接连电做须必外以区性中在 但�接连芦葫扳手用可�时索线续接即立能不殊特况情如
艺工修检相分式跨七
按准标修检的�等弦吊、线拉锚下、度坡及度高和值出拉线触 接、头接索力承、头接线导、子缘绝段分、关开离隔、置装位 定、置装撑支、置装偿补�备设它其的内相分电式跨七、6 。mm7~5 为器位定跨横软�mm9~7
。离距的上以 mm05 持保应 �时叉交相挂悬触接支锚下两 、4 。圈盘不线接连电的 间线触接和索力承�倍 5~3 的径线为径圈�圈 5~3 盘螺线接连 电的间索力承支两�器接连电组一装加间柱锚和柱换转、3 。mm005 于小得不下况情何任在隙间气空的间 。mm003 于小 得不高抬线触接支作工比端下最的头接其及子缘绝段分支作工 。mm05~0 为差误 �mm005 为距间平水的线触接支两 。mm001~0 为 差误�mm003 高抬索力承支作工比索力承支非。mm001~0 为 差 误 � mm005 为 距 间 平 水 的 索 力 承 支 两 处 柱 换 转 。mm005 于小得不隙间气空 。mm05~0 差误�mm005 为 非。mm05±为差误�mm005 高抬线触接支作工比线触接支非
�度制答应唤呼行执�挥指的员人空高从听要员人助辅、7
。行执准标 有已按序程业作的�等弦吊、线拉锚下、度坡及度高和值出拉 线触接、头接索力承、头接线导、子缘绝段分、关开离隔、置 装位定、置装撑支、置装偿补�备设它其的内相分电式跨七、3 。求要合符距间平水�高等面轨距

接触网实训作业程序及评价考核标准-检调关节式电分相

接触网实训作业程序及评价考核标准-检调关节式电分相

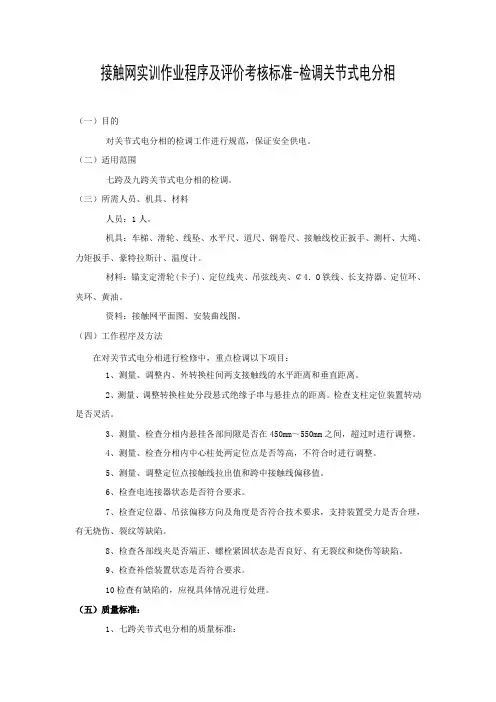

接触网实训作业程序及评价考核标准-检调关节式电分相(一)目的对关节式电分相的检调工作进行规范,保证安全供电。

(二)适用范围七跨及九跨关节式电分相的检调。

(三)所需人员、机具、材料人员:1人。

机具:车梯、滑轮、线坠、水平尺、道尺、钢卷尺、接触线校正扳手、测杆、大绳、力矩扳手、豪特拉斯计、温度计。

材料:锚支定滑轮(卡子)、定位线夹、吊弦线夹、¢4.O铁线、长支持器、定位环、夹环、黄油。

资料:接触网平面图、安装曲线图。

(四)工作程序及方法在对关节式电分相进行检修中,重点检调以下项目:1、测量、调整内、外转换柱间两支接触线的水平距离和垂直距离。

2、测量、调整转换柱处分段悬式绝缘子串与悬挂点的距离。

检查支柱定位装置转动是否灵活。

3、测量、检查分相内悬挂各部间隙是否在450mm~550mm之间,超过时进行调整。

4、测量、检查分相内中心柱处两定位点是否等高,不符合时进行调整。

5、测量、调整定位点接触线拉出值和跨中接触线偏移值。

6、检查电连接器状态是否符合要求。

7、检查定位器、吊弦偏移方向及角度是否符合技术要求,支持装置受力是否合理,有无烧伤、裂纹等缺陷。

8、检查各部线夹是否端正、螺栓紧固状态是否良好、有无裂纹和烧伤等缺陷。

9、检查补偿装置状态是否符合要求。

10检查有缺陷的,应视具体情况进行处理。

(五)质量标准:1、七跨关节式电分相的质量标准:(1)、转换柱处两悬挂的垂直距离、水平距离应符合设计值要求,允许误差+50mm。

(2)、中心柱处垂直平面内:两悬挂接触线应等高,误差不超过20mm;承力索应符合设计值要求,误差为+50mm。

水平面内:接触线、承力索间水平距离应符合设计值要求,允许误差+50mm。

(3)、中心柱处接触线等高点高度不应低于相邻吊弦点,允许高于相邻吊弦点0~10mm。

(4)、两接触悬挂接触线工作支过渡处接触线调整符合运行要求。

(5)、中性区长度符合设计要求。

(6)、下锚支承力索和非工作支接触线在转换柱靠中间柱一侧加绝缘子串,并用电连接将两组悬挂连接起来,两组电连接装在离外转换柱靠下锚侧10m处。

交流750kV站用330kV无间隙金属氧化物通用技术规范

交流750kV站用330kV无间隙金属氧化物通用技术规范

Y10W300/727交流750kV站用330kV无间隙金属氧化物避雷器专用技术规范本规范对应的专用技术规范目录Y10W 300/727交流750kV站用330kV无间隙金属氧化物避雷器采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2. 项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分,项目单位应填写专用部分表6 项目单位技术差异表,并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1)改动通用部分条款及专用部分固化的参数;2)项目单位要求值超出标准技术参数值范围;3)根据实际使用条件,需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后,对专用部分的修改形成项目单位技术差异表,放入专用部分表6中,随招标文件同时发出并视为有效,否则将视为无差异。

4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。

项目单位技术差异表与标准技术参数表和使用条件表中参数不同时,以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时,如有偏差除填写表7 投标人技术偏差表外,必要时应提供证明参数优于招标人要求的相关试验报告。

5. 本规范仅适用于750kV变电站中330kV侧系统短路电流为63kA时的避雷器技术标准,当短路电流为50kA时,避雷器技术条件仍按《国家电网公司输变电工程通用设备(2009版)》执行。

电分相及自动过电分相

电分相及自动过电分相

双断口六跨电分相是借鉴法国高速铁路的一种短分相设计模式,即双弓间距大于中性区的长度。

其有2个断口,但只在运行方向上装设1台网隔。

无电区约22 m,等效无电区约35 m,中性区的距离小于190 m。

动车组断电过电分相,地面信号采用点式应答器方式,双弓运行时动车组断电滑行距离在400 m以上,滑行时间约5 s(300 km/h速度下),速度损失最小。

目前在国内合武客运专线等线路上大量采用。

示意图如图4所示。

图4 六跨绝缘锚段关节式电分相平面示意图该短分相模式的优点是:动车断电滑行距离短,速度损失小;无电区短,较少发生动车停于无电区故障(S1线目标速度只有120km/h,是否因为速度较低而增加停在无电区的可能?);对动车组的升弓方式制约小。

其不足之处是:2个断口只装设1台网隔,制约了越区供电的灵活性,它的设计初衷可能是防止2个断口都装设网隔,一旦同时误合会造成相间断路,其实只需将2台网隔加装电气闭锁,将解锁权留到调度端即可;救援方式复杂,当动车停于无电区时也需要动车司机下车确认受电弓不在危险区(靠近分相内未装网隔侧接触线与中性线转换处)内,方可采用合网隔的方式救援,由于其无电区较短,一旦发生动车带电过分相,则高速通过的受电弓将电弧拉长,可能通过电弧造成相间短路。

短分相设计模式则更适用于地面感应车载自动断电过分相技术。

国内已投运的客运专线基本均采用地面感应车载自动断电过分相技术。

它是一种比较适合国内当前现实的动车过分相技术,它投资小、维护方便、可靠度和安全性较高,且可预留一个合适的时限完成电源切换工作,从而避免瞬间换相对机车电路及牵引网保护提出的更高技术要求。

而短分相模式是与之相适应的较为合理的分相设计模式,它可以长效提高列车运行速度、节约能源、方便调度运维。

同时应借鉴京津城际铁路的双断口双网隔模式,在分相的2个断口装设2台网隔并进行电气闭锁,以利于越区供电的灵活性。

因为越区供电对提高牵引供电可靠性有着非常重要的意义。

电分相及自动过电分相

电分相及自动过电分相

双断口六跨电分相是借鉴法国高速铁路的一种短分相设计模式,即双弓间距大于中性区的长度。

其有2个断口,但只在运行方向上装设1台网隔。

无电区约22 m,等效无电区约35 m,中性区的距离小于190 m。

动车组断电过电分相,地面信号采用点式应答器方式,双弓运行时动车组断电滑行距离在400 m以上,滑行时间约5 s(300 km/h速度下),速度损失最小。

目前在国内合武客运专线等线路上大量采用。

示意图如图4所示。

图4 六跨绝缘锚段关节式电分相平面示意图该短分相模式的优点是:动车断电滑行距离短,速度损失小;无电区短,较少发生动车停于无电区故障(S1线目标速度只有120km/h,是否因为速度较低而增加停在无电区的可能?);对动车组的升弓方式制约小。

其不足之处是:2个断口只装设1台网隔,制约了越区供电的灵活性,它的设计初衷可能是防止2个断口都装设网隔,一旦同时误合会造成相间断路,其实只需将2台网隔加装电气闭锁,将解锁权留到调度端即可;救援方式复杂,当动车停于无电区时也需要动车司机下车确认受电弓不在危险区(靠近分相内未装网隔侧接触线与中性线转换处)内,方可采用合网隔的方式救援,由于其无电区较短,一旦发生动车带电过分相,则高速通过的受电弓将电弧拉长,可能通过电弧造成相间短路。

短分相设计模式则更适用于地面感应车载自动断电过分相技术。

国内已投运的客运专线基本均采用地面感应车载自动断电过分相技术。

它是一种比较适合国内当前现实的动车过分相技术,它投资小、维护方便、可靠度和安全性较高,且可预留一个合适的时限完成电源切换工作,从而避免瞬间换相对机车电路及牵引网保护提出的更高技术要求。

而短分相模式是与之相适应的较为合理的分相设计模式,它可以长效提高列车运行速度、节约能源、方便调度运维。

同时应借鉴京津城际铁路的双断口双网隔模式,在分相的2个断口装设2台网隔并进行电气闭锁,以利于越区供电的灵活性。

因为越区供电对提高牵引供电可靠性有着非常重要的意义。

既有动车线接触网电分相九跨改七跨改造施工技术探讨

既有动车线接触网电分相九跨改七跨改造施工技术探讨
广 客 专 、合 武 客 专 采 用 7或 6跨 式 中性 锚 段 来 实 现 电分 相 ,
是 为 了 动 车 组 双 机 重 联 的需 要 此 方 案 要 求 . 性 段 D 中 2距
离 小 于 双 弓距 离 1 0m( 联 动 车 组 升 1 3弓 或 升 2 4弓运 9 重 + + 行. 即一 个 动 车 组 的 长 度 ) 20 0 5年 投 入 运 营 的 遂 渝 线 电分 相 采 用 九 跨 式 锚 段 关 节
为 使 电气 化 接触 网 电 分 相 与 动 车 组 受 电 弓配 合 . 道 部 铁
以铁 鉴 函f0 54 5号 文 要 求 .根 据 目前 2 0k / 车 组 的 20 18 “ 0 m h动 技 术条件 . 当两 列 联 挂 运 行 时 . 禁 ‘ 弓一 前 弓 ’ 行 方 式 。 严 后 运
改造 项 目提 供 参 考 ( 者单位 : 作 中铁 建 电气 化局 集 团 第五 工程 有 限公 司 )
9暖煎囫 0
22 ̄4 0g 0 1
即两受电弓问最小距离不得小于 10m,接触 网电分相按此 9
条 件 进 行设 计 ” 《 于规 范 客 运 专 线 接 触 网锚 段 关 节 电分 而 关 相 设 置 的通 知》 铁 集 成 函[004 4号 ) 接触 网 电分 相 设 置 ( 2 117 对
有 关 事 项 通 知 为 “ 、 于 时 速 2 0千 米 ~ 5 一 对 0 2 0千 米 近 期 兼 顾
础 浇 制 。( ) 停 电封 锁 点 内进 行 接 触 网 分 相 支 柱安 装 , 柱 2在 支
段 关 节 电分 相 . 有 一 种 是 由三 个 四跨 绝 缘 锚 段 关 节 组 成 的 还 三 断 口八 跨 式 锚 段 关 节 电 分 相 :九 跨 式 锚 段 关 节 电分 相 , 分 相 由两 个 五 跨 绝 缘 锚 段 关 节 重 叠一 跨 组 成 ,

七跨式电分相技术资料

七跨式电分相技术资料

七跨式电分相技术资料一、技术标准二、检修工艺三、事故抢修预案二OO六年五月八日七跨式电分相技术标准1、中心柱处两支承力索的水平间距为500mm,误差为0~100mm。

抬高支承力索比另一支承力索抬高不小于500mm。

两支接触线距轨面等高,误差10mm,两支接触线的水平间距为500mm,误差0~50mm。

2、中心柱处两支悬挂(包括支撑装置、定位装置等)之间的空气间隙不得小于500mm。

3、中心柱处抬高支悬挂应在靠近支柱侧(顺线路方向)。

4、转换柱处两支承力索的水平间距为500mm,误差为0~100mm。

非支承力索比工作支承力索抬高300mm,误差为0~100mm。

两支接触线的水平间距为500mm,误差为0~50mm。

非支接触线比工作支接触线抬高500mm,误差为±50mm。

非工作支分段绝缘子及其接头的最下端比工作支接触线抬高不得小于300mm。

5、同一组四跨绝缘锚段关节两转换柱分段绝缘子内侧两悬挂间的空气间隙在任何情况下不得小于500mm。

6、转换柱和中心柱处,承力索应位于相对应的接触线的正上方。

7、转换柱和锚柱间加装一组电连接器,两支承力索间的电连接线螺盘3~5圈,圈径为线径的3~5倍,承力索和接触线间的电连接线不盘圈。

8、两下锚支接触悬挂相交叉时,应保持50mm以上的距离。

9、多功能定位器的最大抬升高度为100mm,误差为±10mm。

无抬高量时,防抬高间隙一般为:腕臂柱定位器为7~9mm;软横跨定位器为5~7mm。

10、七跨式电分相内的其它设备(补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等)的技术标准按已有标准执行。

七跨式电分相由2个四跨绝缘锚段关节组成。

共有锚柱2根,转换柱2根,中心柱2根,锚柱加转换柱2根,电分相两中心柱间为无电区(对机车),如下图:图1 七跨式电分相平面布置图分相地面标志如下图。

图2 电分相地面标志图七跨式电分相检修工艺检修七跨式电分相必须用重合天窗。

检修电分相—电分相检修标准学习(高铁接触网检修)

检修电分相—电分相检修标准学习(高铁接触网检修)
技术标准
➢ (五跨绝缘锚段关节)
➢ 两悬挂各带电部分空气间隙有效绝缘距离为500
㎜,误差不超过±50㎜。
➢ 转换柱两接触线间水平、垂直距离为500㎜,误 差不超过±50㎜。
➢ 接触线分段绝缘子下裙边应高于工作支接触线
300㎜以上。
➢ 中心柱处两接触线的连线与轨平面平行,允许误
差±20㎜。
➢ 分段绝缘子串至锚支定位卡子间的距离不小于
2.接触线(承力索)水平距离:同转换柱;
第一百零三条 绝缘锚段关节及关节式分相
(二)中心柱处两悬挂垂直距离、水平距离
3.中心柱处接触线等高点处接触线高度不应低于相邻工作 高于相邻吊弦点0~10mm。
五跨锚段关节中间跨为过渡跨,接触线等高点(屋脊处 中,高度比相邻定位点抬高0~40mm。
第一百零三条 绝缘锚段关节及关节式分相
主绝缘裂纹
测量接头导线磨耗情况
6.测量接头处接触线磨耗情况,线夹必须卡入接触线线槽里 消弧棒线夹及接头线夹的水平,两线夹及螺栓任何时候不得 同时在静态下必须水平。
7.测量分相的水平(测量时先测量分相钢轨面的水平,然后 棒的水平,消弧棒的水平必须与轨平面平行),如不平行时 缘两侧吊弦直至与轨平面平行。
标准 标准值
警 标准值
限 标准值
标准状态20mm 标准值±20mm
第一百零三条 绝缘锚段关节及关节式分相
(二)中心柱处两悬挂垂直距离、水平距离
1.接触线(承力索)垂直距离 • 标准值:等高(设计值) • 标准状态:20mm(标准值±20mm) • 警示值:20mm(标准值±30mm) • 限界值:30mm(标准值±50mm)
➢ 5、中性区:测量中性区分界点绝缘子与工作支接触线的抬高是 否符合标准(300㎜)。

任务七 分段、分相绝缘装置

任务七 分段、分相绝缘装置

以八跨锚段关节电分相为例,说明锚段关节式电分相的结构特点:
八跨锚段关节式电分相
技术要求如下:
(1)绝缘距离:在电分相的锚段关节内,两支接触悬挂的水平间距均为 500mm; (2)中性区:中性区长度为35m,机车惰行通过中性区,其长度应大于 单台机车升双弓取流时的受电弓间距(一般不大于26m)。 (3)接触线坡度:满足接触线坡度<4‰的要求。 (4)非工作支中绝缘子易采用合成绝缘子;承力索、接触线两绝缘子串 中心应对齐。 (5)接触线高度:五跨绝缘锚段关节转换跨内两接触线等高处,行车速 度为160km/h路段,接触线高度比正常高度应高出30mm;行车速度为 200km/h路段,接触线高度比正常高度应高出40mm。
7.3.3 高速铁路电分相 在高速列车运行区段,接触网分相装置宜采用带中性段 的空气间隙绝缘的锚段关节形式,在列车前进方向侧装设常 开隔离开关,需要时宜实行远动控制 ;行车速度为120km/h 以下的线路以及困难区段可采用器件式分相装置。 当电力机车采用自动过分相时,宜采用机车断电自动过 分相方式。 在相邻两牵引变电所供电的电分相处应设联络开关,当 需要时可以实现越区供电。
七跨锚段关节式电分相平面图
七跨锚段关节式电分相立面图
七跨锚段关节式电分相无电区、中性区示意图
七跨锚段关节式电分相断、合标位置图
D1-无电区长度,指靠近中性段中心的两绝缘转换柱绝缘子外侧间的距离 D2-中性段长度,指远离中性段中心的两绝缘转换柱绝缘子内侧间的距离
任意两受电弓间的距离L小于无电区的长度D1
电分相装置包括分相绝缘装置和相应的线路标志构成。分相绝缘装置 根据其实现方法分为分相绝缘器电分相和锚段关节式电分相。
7.3.1分相绝缘器电分相 分相绝缘器电分相在接触悬挂中串入分相绝缘器,实现两侧接触悬 挂的电气分段。电分相两侧机械上不分段。 两端部绝缘元件之问的不带 电区段称为中性区段,电力机车通过中性区段时为断电惰行通过。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

七跨式电分相技术资料、技术标准、检修工艺、事故抢修预案二00六年五月八日七跨式电分相技术标准1、中心柱处两支承力索的水平间距为500mm误差为0~100mm抬高支承力索比另一支承力索抬高不小于500mm两支接触线距轨面等高,误差10mm两支接触线的水平间距为500mm误差0~50mm2、中心柱处两支悬挂(包括支撑装置、定位装置等)之间的空气间隙不得小于500mm。

3、中心柱处抬高支悬挂应在靠近支柱侧(顺线路方向)。

4、转换柱处两支承力索的水平间距为500mm误差为0~100mm非支承力索比工作支承力索抬高300mm误差为0~100mm两支接触线的水平间距为500mm误差为0~50mm非支接触线比工作支接触线抬高500mm误差为土50mm非工作支分段绝缘子及其接头的最下端比工作支接触线抬高不得小于300mm。

5、同一组四跨绝缘锚段关节两转换柱分段绝缘子内侧两悬挂间的空气间隙在任何情况下不得小于500mm。

6、转换柱和中心柱处,承力索应位于相对应的接触线的正上方。

7、转换柱和锚柱间加装一组电连接器,两支承力索间的电连接线螺盘3~5圈,圈径为线径的3~5 倍,承力索和接触线间的电连接线不盘圈。

&两下锚支接触悬挂相交叉时,应保持50mn以上的距离。

9、多功能定位器的最大抬升高度为100mm误差为土10mm无抬高量时,防抬高间隙一般为:腕臂柱定位器为7~9mm软横跨定位器为5~7mm10、七跨式电分相内的其它设备(补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等)的技术标准按已有标准执行。

七跨式电分相由2个四跨绝缘锚段关节组成。

共有锚柱2根,转换柱2根,中心柱2根,锚柱加转换柱2根,电分相两中心柱间为无电区(对机车),如下图:图1七跨式电分相平面布置图分相地面标志如下图行虽7?內S止耶M图2电分相地面标志图七跨式电分相检修工艺检修七跨式电分相必须用重合天窗。

检修七跨式电分相时,除在作业地点按规定挂接地线外,还要在中性段悬挂上加挂接地线。

“V”型天窗检修时,不得进入七跨式电分相最两端锚柱内进行作业,接地线不得进入七跨式电分相最外端的转换柱内。

一、人员组织作业人员8 人(不包括座台、要令、防护及接地线人员)。

具体分工:高空作业2人,车梯辅助4人,工作领导人(监护人)1 人,其他辅助人员1 人。

二、工具材料1、工具:车梯1台(或作业车)、杉木杆1根、0.75t 链条葫芦 1 个、紧线器2 套、扭矩扳手2 把、测杆线坠或激光道尺1套、大绳1根、水平尺1把、钢卷尺1把、GK操作棒1根、兆欧表1个,钢丝套子、等电位线、抹布等。

2、材料:0 4.0铁线、定位环、定位线夹、电连接线夹、铜电连接线若干、橡塑绝缘子、悬式绝缘子、吊弦及吊弦线夹、开口销等。

三、检修标准1、中心柱处两支承力索的水平间距为500mm误差为0~100mm抬高支承力索比另一支承力索抬高不小于500mm两支接触线距轨面等高,误差10mm两支接触线的水平间距为500mm误差0~50mm中心柱处两支悬挂(包括支撑装置、定位装置等)之间的空气间隙不得小于500mm。

转换柱处两支承力索的水平间距为500mm误差为0~100mm非支承力索比工作支承力索抬高300mm误差为0~100mm两支接触线的水平间距为500mm误差为0~50mm非支接触线比工作支接触线抬高500mm误差为土50mm非工作支分段绝缘子及其接头的最下端比工作支接触线抬高不得小于300mm。

同一组四跨绝缘锚段关节两转换柱分段绝缘子内侧两悬挂间的空气间隙在任何情况下不得小于500mm。

3、转换柱和锚柱间加装一组电连接器,两支承力索间的电连接线螺盘3~5圈,圈径为线径的3~5 倍,承力索和接触线间的电连接线不盘圈。

4、两下锚支接触悬挂相交叉时,应保持50mn以上的距离。

5、多功能定位器的最大抬升高度为100mm误差为土10mm无抬高量时,防抬高间隙一般为:腕臂柱定位器为7~9mm软横跨定位器为5~7mm6、七跨式电分相内的其它设备(补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等)的检修标准按已有标准执行。

四、作业程序1 、检调转换柱装配及接触悬挂⑴测量并调整两悬挂支撑定位装置的偏移,使之与气温变化相适应。

⑵测量调整工作支承力索的位置及与非支承力索的距离使非支承力索与工作支承力索的垂直距离和水平间距符合要求。

⑶测量调整工作支接触线的高度和拉出值。

⑷测量调整非支接触线的抬高,使之符合要求。

测量调整非支接触线与工作支接触线间的水平间距,使之符合要求。

⑸测量调整分段绝缘子及其接头比工作支接触线的抬高,使之符合要求。

⑹检查调整电连接器,使之符合要求。

2、检调中心柱装配及接触悬挂⑴测量调整两悬挂支撑定位装置的偏移,使之与气温相适。

⑵测量调整水平支承力索的位置,使之符合要求;测量调整抬高支承力索的位置,使抬高支承力索与水平支承力索的垂直距离和水平间距符合要求⑶测量调整水平支接触悬挂的接触线的高度和拉出值(直线区段);或测量调整曲线外侧接触悬挂的接触线的高度和拉出值。

⑷测量调整另一支接触线的高度和拉出值,使两支接触线距轨面等高,水平间距符合要求。

3、七跨式电分相内的其它设备(补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等)的作业程序按已有标准执行。

五、安全及注意事项1、检调七跨式电分相必须申请重合天窗。

2、检修七跨式电分相时,除在作业地点按规定挂接地线外,还要在中性段悬挂上加挂接地线。

3、作业人员和工具材料不得侵入相邻线路的限界。

4、隔离开关检调后,要恢复到原来的开合状态(开位)。

5、检调受力较大的部件时,要做好安全防范措施,方可进行。

6、检调后,各悬挂间的空气间隙符合规定。

7、辅助人员要听从高空人员的指挥,执行呼唤应答制度,并时刻保持车梯的稳定,推行速度不得超过5km/h。

接触网七跨式分相事故抢修预案一、电力机车在分相150 米无电区内停车的处理措施1、当机车停车位置过转换柱时(准确位置为转换柱处的分段绝缘子),可将隔离开关闭合,向无电区送电。

2、当机车停车位置未过转换柱的分段绝缘子,或不能准确判断机车停车位置时,应先将列车尾部方向的供电臂停电,再闭合隔离开关,向无电区送电。

3、隔离开关操作程序:⑴ 观察开关状态,向电调报告并申请隔离开关操作命令。

⑵当电调发给操作命令编号及批准时间后,操作开关并观察无误后向电调报告,并将命令内容填入操作卡片。

⑶机车开出无电区后向电调报告并申请命令将开关复位。

4、隔离开关操作安全规定隔离开关倒闸作业必须两人进行,一人监护,一人操作。

操作人应戴绝缘手套和穿绝缘鞋。

操作时动作迅速,一次开、合到位,中间不得停留,如刀闸不闭合时应将开关拉开再行操作。

二、七跨内线索断线抢修(包括中性线、两锚段关节承力索及接触导线)当发现线索断线时,应迅速查明断头两侧的损伤情况及破坏是否波及到电连接、分段瓷瓶、悬挂及定位装置、补偿装置,如波及到时则应同时给于必要的处理1、承力索断线处理方案⑴如承力索断头两侧没有较大损伤,线索长度变化500mm以内时,可直接紧线用铜承力索接头线夹做接头恢复(紧线有困难时可将两下锚处坠砣卸下5~8 块)。

有断股应做补强。

⑵断头两侧线索严重损伤500mm以上时,应另接续一断承力索。

接线时注意线索的张力及坠砣高度,检查接头质量及各部状态。

如情况特殊不能立即接续线索时,可用手扳葫芦连接,但在中性区以外必须做电连接沟通,并不得障碍受电弓运行。

⑶承力索断线,且被被列车拉(挂)严重损伤较长或断几处,可将线索紧起锚固在导线上,保证导线导线高度不低于5400mm机车在该处降弓通过。

2、接触线断线处理方案⑴如接触线断头两侧没有较大损伤,线索长度变化500mn以内时,可直接紧线用铜接触线接头线夹做接头恢复(紧线有困难时可将两下锚处坠砣卸下5~8 块)。

有断股应做补强。

⑵断头两侧接触线严重损伤500mm以上时,应另接续一断接触线。

接线时注意导线的张力及坠砣高度,检查接头质量及各部状态。

如情况特殊不能立即接续线索时,可用手扳葫芦连接,但在中性区以外必须做电连接沟通。

电力机车在该处降弓通过。

⑶接触线断线,且被被列车拉(挂)严重损伤较长或断几处,可将导线紧起锚固在承力索上,保证导线高度不低于5400mm机车在该处降弓通过。

3、承力索、导线均发生断线首选方案应是将承力索和导线分别紧线做接头。

如情况特殊不能将线索连接到一起时,可以临时将断线头分别锚固在另一支悬挂上,电力机车在整个分相区域内降弓通过,确保降、升弓措施完备无误。

三、断杆抢修方案当进行支柱断杆抢修时,应迅速查明隔离开关及引线、分段瓷瓶、电连接、悬挂装置等的破坏情况,并安排做相应的处理。

首先应保证分段瓷瓶的绝缘性能和空气绝缘间隙。

1、中性线下锚支柱(即分相区最外侧下锚柱)折断可采取并锚方式,即将下锚支悬挂锚固在工作支悬挂上。

跨距内导线高度保证在5400mm以上,恢复分段绝缘性能及绝缘距离,机车在该处降弓通过。

2、分相区内锚柱折断因该锚柱又同时为另一锚段关节的转换柱,又在支柱顶部可能装有隔离开关,所以首选方案为立铝合金抢修支柱,并做下锚和安装悬挂。

如不能马上立支柱时,可将该锚柱的下锚支与相邻锚柱下锚支连在一起,紧线时可将紧线器打在另一锚柱的悬挂点(承力索)和定位点(导线)处与断杆的下锚支连接后紧线,观察无障碍受电弓运行时即可。

有开关的将开关引线拆除,并保证两绝缘锚段关节绝缘正常,导线高度不低于5600mm如导线高度达不到要求或有障碍机车受电弓运行的应使机车降弓通过。

3、中心柱或转换柱折断⑴中心柱折断。

抢修时可暂不立抢修支柱,将支撑及定位装置拆除,如导线高度低于5600mm而高于5400mnfl寸应使机车降弓通过。

⑵转换柱折断。

因其支撑着分断瓷瓶,所以抢修方案应首选立铝合金支柱来支撑悬挂。

如情况特殊,不能立即立抢修支柱时可拆除支撑及定位装置,并将该处非支悬挂与工作支悬挂固定在一起(一是两锚支悬挂等电位,二是避免瓷瓶碰撞),机车在整个分相区域内降弓通过,并确保降、升弓措施完备无误。

四、接触悬挂损坏的抢修1、因零件断裂导致腕臂塌架或棒式绝缘子折断有条件时可更换破坏的部件及瓷瓶或重新安装支撑及定位装置。

无条件时可拆除支撑及定位,两支悬挂间空气绝缘间隙如能保证在400mm以上时,可让机车在该处降弓通过。

如不能保证400mm的绝缘间隙,则应在整个七跨式分相区域内降弓。

2、因弓网故障造成定位装置损坏、电连接或吊弦损坏等。

应及时更换及检修。

3、瓷瓶闪络、击穿或破损及时更换绝缘子。

五、事故抢修安全措施送电开通的支柱条件1、在七跨式分相内进行事故抢修时,必须两个供电臂均停电(即重合天窗)。
