四种脱硫方法工艺简介

一、石灰石/石灰-石膏法脱硫工艺一）、工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。

二）、反应过程1、吸收SO2+ H2O—>H2SO3SO3+ H2O—>H2SO42、中和CaCO3+ H2SO3—>CaSO3+CO2+ H2OCaCO3+ H2SO4—>CaSO4+CO2+ H2OCaCO3+2HCl—>CaCl2+CO2+ H2OCaCO3+2HF—>CaF2+CO2+ H2O3、氧化2CaSO3+O2—>2 CaSO44、结晶CaSO4+ 2H2O—>CaSO4·2H2O三）、系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四）、工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。

吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。

燃煤锅炉烟气除尘脱硫工程技术方案

目录一工程概况 (3)项目情况 ............................................................................................. 错误!未定义书签。

治理单位简介 ..................................................................................... 错误!未定义书签。

二工艺设计条件及要求 (4)设计要求 (4)三除尘脱硫工艺设计 (4)设计依据 ............................................................................................. 错误!未定义书签。

有关标准与规范 . (4)竣工验收标准 (5)设计范围 (5)技术介绍及工艺原理 (5)核心设备介绍。

(5)3.4.1.1 旋流净化器介绍 (5)3.4.1.2 双碱法脱硫原理 (5)除尘机理 (7)工艺流程概述 (7)四工程内容 (8)4.1 吸收塔系统 (8)4.1.1吸收塔 (9)4.1.2文丘里 (11)4.1.3设备材料介绍 (11)五工程投资概算表 (12)六设计说明 (13)6.1 技术要求 (13)6.2 运行参数 (13)6.3 运行方式 (14)6.4 主要连锁保护要求 (14)6.5 其他说明 (14)七交货周期及产品质量承诺 (14)7.1 设备交货周期 (14)7.2 产品质量承诺 (15)7.3 售后服务承诺 (15)八方案总结 (16)8.1方案的技术优势 (16)8.2 项目的社会效益 (16)8.3 本方案的综合总结 (17)九附件 ........................................................................................... 错误!未定义书签。

锅炉脱硫脱硝工艺流程图

锅炉脱硫脱硝工艺流程图锅炉脱硫脱硝是指通过一系列工艺对燃煤锅炉排放的烟气中的硫氧化物和氮氧化物进行去除，以达到减少环境污染的目的。

下面是一份锅炉脱硫脱硝工艺流程图。

锅炉脱硫脱硝工艺流程图一、烟气处理系统1.烟气进入除尘器：燃煤锅炉在燃烧过程中产生大量的颗粒物，烟气首先通过除尘器去除大部分颗粒物。

2.烟气进入脱硫设备：经过除尘器处理后的烟气进入脱硫设备，进行脱硫处理。

二、脱硫工艺流程1.石膏排出系统：脱硫前后石膏洗涤液进入石膏浆化装置，通过搅拌和加入草酸等，促使石膏颗粒悬浮于水中，形成石膏浆体，石膏浆体经过澄清除渣、浓缩输送至石膏排出系统，石膏进行干燥、堆放或外运。

2.脱硫液回收系统：脱硫液在脱硫过程中会产生大量的废液，通过脱硫液泵将废液送入回收系统，经过沉淀器沉淀净化后与新鲜脱硫液混合供给脱硫系统使用。

3.脱硫吸收系统：吸收塔内注入氢氧化钙和石灰乳，废气中的二氧化硫与氢氧化钙发生反应，生成石膏颗粒，同时烟气中的部分颗粒物也被捕捉。

4.废气处理系统：脱硫后的烟气还存在一部分二氧化硫，通过废气处理系统进一步去除二氧化硫，减少环境污染。

三、脱硝工艺流程1.脱硝催化剂：适量装载于催化剂催化层中，通过催化剂对废气中的氮氧化物进行还原反应，使氮氧化物转化为氮气和水。

2.脱硝反应器：烟气进入脱硝反应器，在催化剂的作用下，氮氧化物发生还原反应，生成无害的氮气和水。

3.脱硝副产品处理：通过处理副产物，如废水中的亚硝酸盐，实现对副产物的无害化处理。

四、废气排放系统1.烟气经过去除二氧化硫和氮氧化物的处理，达到国家排放标准要求的废气，然后经过排放系统排放到大气中。

2.废气排放系统要确保排放的废气符合国家相关的环保要求，不对周围的环境造成污染。

总结：锅炉脱硫脱硝工艺流程图包括烟气处理系统、脱硫工艺流程、脱硝工艺流程和废气排放系统等几个主要部分。

通过石膏排出系统和脱硫液回收系统对脱硫废弃物进行处理和回收，通过脱硫吸收系统和废气处理系统对烟气中的二氧化硫进行去除，通过脱硝催化剂和脱硝反应器对氮氧化物进行还原反应，最后通过废气排放系统将处理后的无害废气排放到大气中。

脱硫技术_干法

五、喷雾干燥法技术特点
脱硫效率较高，75～85％
投资和运行费用较少、占地较小
反应产物为干的，便于处理没有废水二次污染
主要应用问题
容器湿壁，管道堵塞
喷雾器的磨损和破裂
烟道和除尘器腐蚀
对除尘器的性能有影响
喷雾干燥塔湿壁情况
喷雾干燥塔湿壁情况
山东黄岛电厂半干法脱硫系统
和SO2作用而脱硫。
CaO H 2O Ca(OH ) 2
Ca(OH ) 2 SO2 H 2O CaSO3 2 H 2O 1 Ca(OH ) 2 SO2 H 2O O2 CaSO4 2 H 2O 2
三、影响参数
1、炉内参数的影响 (1)、温度的影响最佳的温度为850～1100℃。
H /D 3~5 H / D 0.5 ~ 1
吸收塔下部锥角≤600，塔内烟气停留时间10～12s。 3. 除尘设备一般采用袋式除尘器和电除尘器。袋式除尘器中的
脱硫效率可达总效率的15～30％，电除尘器中的脱
硫效率可达总效率的10～15％。 4. 运行控制系统浆液调节系统联锁保护系统
反应产物以干态脱硫渣形式排出。
喷雾干燥法
烟气循环流化床
NID技术
3-6-1 喷雾干燥法
工艺原理
工艺流程影响脱硫效率的因素主要工艺系统
主要特点
应用实例
一、工艺原理
1、化学过程：
生石灰制浆： CaO H 2O Ca(OH ) 2 SO2被液滴吸收：
SO2 H 2O H 2 SO3
* *
H 2 SO4 nH2O* ( H 2 SO4 nH2O)*
影响SO2吸附的因素废气中含有足够的氧和水蒸气（化学吸附需要）吸附温度：吸附温度下降，吸附效率增加。气流速度：气流速度增加，吸附效率下降。对吸附剂进行处理：利用对SO2氧化起催化作用的金属盐对活性炭进行处理，以提高活性炭的吸附能力，如Cu、Fe、Ni、Mn、Cr和Ce等。吸附剂的种类：各种活性炭由于其制造、原料的不同，其吸附能力不同。

脱硫除灰工艺流程

脱硫除灰工艺流程一、工艺流程：含尘气体从锅炉脱硫装置底部进入中心管，经洗涤水(一定浓度的 NaOH 溶液)喷淋加湿后，冲击液面，最终以雾化、泡沫、液膜等到形态实现复合作用的除尘过程，液雾在旋流带动下，也作旋转运动，尘粒在液雾的作用下变湿变重，通过离心力和惯性力的作用被甩向外壁，使尘气分离，变湿的粉尘由底部排污口排出。

燃烧产生的含硫尾气由下部切线方向从底部进入高效脱硫除尘装置，经旋流板与喷头喷雾所形成的液膜相接触后，(碳黑)被捕集液吸收，酸性气体被氢氧化钠溶液吸收，净化后废气从脱硫除尘装置烟囱出口高空达标排放。

经过脱硫除尘装置吸收后的液体，自行流经中和池，在旋流惯性的作用下充分反应，最后在沉淀池内沉淀其污泥及杂质，定期清理，清液进入碱液池(调节 PH )，再次循环利用。

二、性能及特点1.除尘脱硫效率高，捕捉有害气体多。

除尘率≥95% ，二氧化硫脱除率≥90% ，烟气林格曼黑度 <1 级。

脱水板设计合理、独特，脱水效果好。

筒体内设有脱水装置，脱水板设计合理独特，当雾气通过脱水装置时，被碰撞截流变向，沿筒壁流下，防止了二次带水，脱水效率高。

2.设备操作相对简单、方便，维修量极少，易于操作、管理、维护，运行率高，适应各种不同的工作环境。

3.设备对烟气中 SO2 的浓度波动适应性强，不同的脱硫工艺可适应不同的含硫量;我司采用双碱法，这是是目前成熟、环保局认可的脱硫法。

4.阻力小、节水、节电、运行费用低。

烟气从筒体下部自然引入，截面大、风速小，因此烟气阻力小，主体阻力≤900Pa ，系统阻力≤1200Pa 。

由于阻力小，消耗动力也小。

加之排出的水经过沉淀，封闭循环使用，一方面节约水资源，另一方面防止污水流入下水道，造成二次污染，达到节水、节电的作用，使运行费用降低。

锅炉脱硫除尘器在选材上特别重要，这充分体现设计思想、设计水平和技术，因为锅炉经常 24小时不间断运作，对防腐和耐高温有特别的要求。

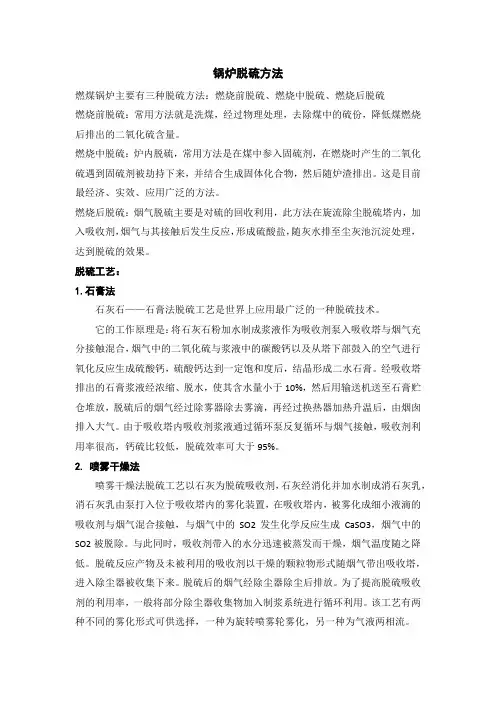

锅炉脱硫方法总结

锅炉脱硫方法燃煤锅炉主要有三种脱硫方法：燃烧前脱硫、燃烧中脱硫、燃烧后脱硫燃烧前脱硫：常用方法就是洗煤，经过物理处理，去除煤中的硫份，降低煤燃烧后排出的二氧化硫含量。

燃烧中脱硫：炉内脱硫，常用方法是在煤中参入固硫剂，在燃烧时产生的二氧化硫遇到固硫剂被劫持下来，并结合生成固体化合物，然后随炉渣排出。

这是目前最经济、实效、应用广泛的方法。

燃烧后脱硫：烟气脱硫主要是对硫的回收利用，此方法在旋流除尘脱硫塔内，加入吸收剂，烟气与其接触后发生反应，形成硫酸盐，随灰水排至尘灰池沉淀处理，达到脱硫的效果。

脱硫工艺：1.石膏法石灰石——石膏法脱硫工艺是世界上应用最广泛的一种脱硫技术。

它的工作原理是：将石灰石粉加水制成浆液作为吸收剂泵入吸收塔与烟气充分接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及从塔下部鼓入的空气进行氧化反应生成硫酸钙，硫酸钙达到一定饱和度后，结晶形成二水石膏。

经吸收塔排出的石膏浆液经浓缩、脱水，使其含水量小于10%，然后用输送机送至石膏贮仓堆放，脱硫后的烟气经过除雾器除去雾滴，再经过换热器加热升温后，由烟囱排入大气。

由于吸收塔内吸收剂浆液通过循环泵反复循环与烟气接触，吸收剂利用率很高，钙硫比较低，脱硫效率可大于95%。

2.喷雾干燥法喷雾干燥法脱硫工艺以石灰为脱硫吸收剂，石灰经消化并加水制成消石灰乳，消石灰乳由泵打入位于吸收塔内的雾化装置，在吸收塔内，被雾化成细小液滴的吸收剂与烟气混合接触，与烟气中的SO2发生化学反应生成CaSO3，烟气中的SO2被脱除。

与此同时，吸收剂带入的水分迅速被蒸发而干燥，烟气温度随之降低。

脱硫反应产物及未被利用的吸收剂以干燥的颗粒物形式随烟气带出吸收塔，进入除尘器被收集下来。

脱硫后的烟气经除尘器除尘后排放。

为了提高脱硫吸收剂的利用率，一般将部分除尘器收集物加入制浆系统进行循环利用。

该工艺有两种不同的雾化形式可供选择，一种为旋转喷雾轮雾化，另一种为气液两相流。

喷雾干燥法脱硫工艺具有技术成熟、工艺流程较为简单、系统可靠性高等特点，脱硫率可达到85%以上。

锅炉烟气脱硫运行规程

1×40T/h+1×75T/h蒸汽锅炉烟气脱硫运行规程本规程系锅炉烟气脱硫设备的运行规程，供岗位操作人员参照执行并逐步完善。

第一章原理简介此套设备的工艺技术总称为：钠-钙双碱法“高效雾化旋流喷淋”脱硫。

整套系统包括烟气系统、脱硫剂系统（石灰乳供应及补充碱系统）、SO2吸收系统、再生系统、工艺水供应系统、排浆脱水系统、电控系统及其它辅助系统。

脱硫原理：由除尘器除尘后的烟气经引风机升压后，经脱硫塔进口烟道从底部进入脱硫塔后上行，与塔中部喷淋而下的钠碱溶液（脱硫剂）逆流碰撞接触，烟气中的SO2被钠碱溶液吸收，完成脱硫过程。

脱硫后的烟气经塔上部的除雾器脱去烟气中携带的水分，然后自脱硫塔顶部净烟道进入烟囱再排放到大气。

吸收二氧化硫后的脱硫剂，从脱硫塔溢流口（或底部）排出进入置换池（再生池），与同时加入池内的石灰乳（Ca(OH)2）进行再生反应，钠碱得到再生；生成的脱硫产物（CaSO3）随脱硫剂流入沉淀池（浓缩池）中沉淀，澄清后的脱硫液最后进入加碱池（缓冲池），经补充适量碱液（NaOH）调整PH值至10—12后，由外循环泵打回脱硫塔进入下一轮脱硫过程。

钠-钙双碱法( NaOH -Ca(OH)2)用烧碱启动、钠碱吸收SO2、石灰再生，再生后吸收液循环使用。

运行中，除了消耗石灰乳外，由于循环中蒸发、滤渣、氧化等，需要少量补充其消耗掉的钠碱和水。

双碱法脱硫基本化学原理可用下列反应式表示：A、脱硫反应NaOH+SO2→ Na2SO3+H2O① Na2SO3+SO2+H2O → 2NaHSO3②以上反应中，①式为启动反应和主要反应式；碱性降低到中性甚至弱酸性时，则按②式发生反应。

B、再生过程 NaHSO3+Ca(OH)2 → Na2SO3+CaSO3↓+ H2ONa2SO3+Ca(OH)2 → NaOH+CaSO3↓在置换池内，当向酸性吸收液中加入石灰乳液后，NaHSO3很快跟石灰反应释放出Na+,随后生成SO32-又继续跟石灰乳液反应，生成的产物以半水合物CaSO3·1/2H2O的形式沉淀下来，从而达到钠碱再生的目的。

脱硫工段工艺流程

脱硫工段工艺流程脱硫工段是指对燃煤锅炉烟气中的二氧化硫进行去除的工序。

脱硫工艺流程是锅炉烟气脱硫的关键环节，其稳定性和效率直接影响着环保设施的运行效果。

下面将详细介绍脱硫工段的工艺流程。

1. 烟气净化系统。

烟气净化系统是脱硫工段的起始部分，主要包括除尘器和脱硫吸收塔。

燃煤锅炉烟气中含有大量的灰尘颗粒和烟气中的二氧化硫，首先需要通过除尘器进行粗粒度的颗粒物去除，然后进入脱硫吸收塔进行二氧化硫的去除。

2. 脱硫吸收塔。

脱硫吸收塔是脱硫工艺的核心设备，其主要原理是利用吸收剂与烟气中的二氧化硫进行接触，从而将二氧化硫吸收到吸收剂中。

常用的吸收剂有石灰石浆液和氨水，其中石灰石浆液法是目前应用最为广泛的脱硫方法。

在脱硫吸收塔内，烟气与吸收剂充分接触，二氧化硫被吸收剂吸收，形成硫化钙或硫酸钙等化合物，从而达到脱硫的目的。

3. 脱硫废水处理。

脱硫吸收塔中形成的脱硫废水需要进行处理，以防止对环境造成污染。

脱硫废水处理主要包括沉淀、过滤和中和等工艺，将废水中的固体颗粒和重金属离子去除，使废水达到排放标准。

4. 脱硫产物处理。

脱硫吸收塔中形成的脱硫产物主要是硫酸钙或硫化钙等化合物，需要进行处理和回收利用。

常用的处理方法包括干法脱硫和湿法脱硫，通过干法脱硫可以将脱硫产物转化为石膏，而湿法脱硫则可以将脱硫产物转化为硫酸。

5. 脱硫设备运行监控。

脱硫工段的工艺流程需要进行严格的运行监控，包括吸收塔内的温度、压力、吸收剂浓度等参数的监测，以确保脱硫设备的正常运行。

同时，还需要对脱硫产物、废水等进行定期的化验分析，以确保排放达标。

以上就是脱硫工段的工艺流程，通过上述步骤可以有效地将燃煤锅炉烟气中的二氧化硫去除，达到环保排放标准。

脱硫工艺的稳定运行和高效处理是环保设施运行的关键，也是保障大气环境质量的重要环节。

燃煤锅炉烟气的除尘脱硫工艺处理设计
