能带与半导体
用能带理论解释导体半导体和
二. 金属导体、绝缘体和半导体
1. 导体 较低的能带都被电子填满，上面的能带
只是部分地被电子填充。
当无外电场时， 晶体中的电子速度分 布对称，不引起宏观 电流。
3s 未填满的导带
Eg 禁带 2p 填满的能带
当有外电场时，晶体中的运动着电子有些被加
速，有些被减速，即有些动能增加有些动能减小。
只有当电子所在的能带内有未被占据的空能级，即
电子交换能态并不改变
…
能量状态，所以满带不
导电。
导带：不满带或满带以上最低的空带
为什么把空带或不满带称为导带？
反向电子转移与之抵消，可以形成电流，因此表 现出导电性，所以空带又称当由于某种原因电子受 到激发而进入空带时，这些电子在外电场作用下向 较高的空能级转移，没有为导带。
所以只有这种能带中的电子才能导电。
能带被占据情况的几个概念：
满带：填满电子的能带
E
不满带：未填满电子的能带 空带：没有电子占据的能带 禁带：不能填充电子的能区 价带：在0k时能被电子占满的最高能
带，对半导体价带通常是慢带 导带：半导体最外面（能量最高）的
一个能带。
空带
禁带 不满带
导带 价带
满带
能带对电导的贡献
满带
时，价带都被电子填
能有 跃些
3p
空带
满，价带以上的能带 都是空带。因此和绝
入电 空子 带可
Eg 禁带
3s 填满的能带
缘体一样都没有导电
性。
本征半导体的禁带比绝缘体的窄很多，在常温 下，少数电子经热激发可越过禁带跃迁到空带中， 这时，半导体就具有一定的导电性。

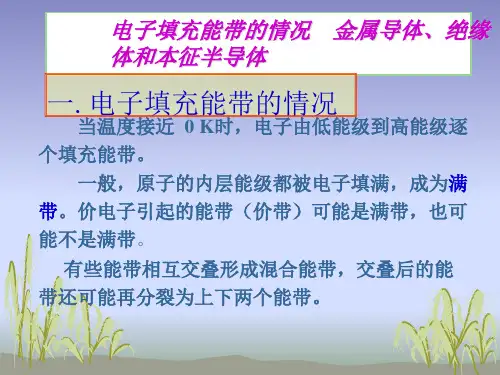

电子填充能带的情况 金属导体、绝缘 体和本征半导体
半导体中能级和能带的意义
半导体中能级和能带的意义
在半导体中，能级和能带的意义如下：
1. 能级：能级是指一个粒子（如电子）在一个系统中的能量水平。
在半导体中，能级描述了电子在晶格中的能量状态。
每个能级可以容纳一定数量的电子，根据泡利不相容原理，每个能级最多只能容纳两个不同自旋的电子。
2. 能带：能带是指一系列能级的集合，这些能级的能量范围非常接近，几乎可以视为连续的能量区域。
在半导体中，能带由价带和导带组成。
- 价带：价带是指半导体中最高的能级，其中填满了价电子，这些价电子处于束缚状态，无法在晶体中自由移动。
当电子处于价带中时，它们不能导电。
- 导带：导带是指半导体中比价带更高的能级，其中没有电子，或者只有很少的电子。
这些电子在导带中处于激发状态，可以自由移动，并参与导电。
当电子从价带跃迁到导带时，它们可以在晶体中形成电流。
能带理论对于理解半导体的导电性质和光学性质非常重要。
根据能带理论，半导体的导电性质取决于价带和导带之间的能隙大小。
如果能隙较小，电子容易通过跃迁从价带到导带，半导体具有较好的导电性质。
如果能隙较大，电子跃迁的能量较高，半导体的导电性质较差。
此外，能带理论也可以解释半导体的光学性质，例如吸收和发射光谱。
能带理论在半导体物理中的应用
能带理论在半导体物理中的应用半导体物理是现代科学和技术领域中的重要分支，而能带理论则是半导体物理研究中的重要工具和理论基础。
能带理论是描述半导体材料中电子能级分布的一种理论模型，它对于解释半导体的电子结构和电子运动规律具有重要意义。
在半导体物理中，能带理论的应用涉及到多个方面，包括能带结构、载流子行为、能带工程等。
首先，能带理论在半导体物理中的应用之一是研究材料的能带结构。
能带结构是指半导体材料中电子能级的分布情况。
通过能带理论，我们可以计算得到材料的能带结构，进而了解材料的电子能级分布、能带宽度、禁带宽度等重要参数。
这些参数对于研究半导体材料的电子性质和导电特性具有重要影响。
通过研究能带结构，可以预测材料的导电性能，为半导体器件的设计和制备提供理论基础。
其次，能带理论在半导体物理中的应用还涉及到载流子行为的研究。
在半导体中，载流子是指电子和空穴，它们的运动行为对于半导体器件的性能至关重要。
能带理论可以描述载流子在半导体中的能级分布和运动规律。
通过能带理论，我们可以计算得到载流子的能量、速度、迁移率等参数，进而了解载流子在半导体中的输运特性。
这对于研究半导体器件的电流传输、电子迁移和导电特性具有重要意义。
此外，能带理论在半导体物理中的应用还包括能带工程。
能带工程是指通过控制半导体材料的能带结构，实现对材料电子性质和器件性能的调控。
通过能带工程，可以改变半导体材料的导电性能、光学性能和磁学性能，从而实现对半导体器件性能的优化和改进。
能带理论为能带工程提供了重要的理论基础和指导方针，通过计算和模拟，可以预测不同能带结构对材料性能的影响，为半导体器件的设计和制备提供理论支持。
总之，能带理论在半导体物理中具有广泛的应用。
它不仅可以帮助我们理解材料的能带结构和载流子行为，还可以指导半导体器件的设计和制备。
随着半导体技术的不断发展和应用的不断拓展，能带理论在半导体物理中的应用也将不断深化和扩展。
通过进一步研究和应用能带理论，我们可以更好地理解和掌握半导体材料的特性，为半导体器件的发展和应用提供更好的理论支持。
导体半导体和绝缘体的能带论解释
导体半导体和绝缘体的能带论解释导体、半导体和绝缘体的能带论解释在我们日常生活和现代科技中，导体、半导体和绝缘体是非常重要的概念。
从电线中的铜到计算机芯片中的硅，材料的导电性能决定了它们的用途和应用场景。
而要深入理解这些材料的导电特性，能带论是一个关键的理论工具。
让我们先从最基本的概念说起。
在原子物理学中，每个原子都有一系列离散的能级，电子只能占据这些特定的能级。
当大量的原子聚集在一起形成固体时，这些离散的能级会扩展形成能带。
导体之所以能够良好地导电，是因为其能带结构具有一些独特的特征。
在导体中，存在着部分被填满的能带，这被称为导带。
导带中的电子能够在外界电场的作用下自由移动，从而形成电流。
打个比方，想象一个充满人的体育场，导带就像是其中没有坐满人的区域，人们（电子）可以在这个区域内自由移动找到空位。
而且，导体的价带和导带之间通常没有能隙，或者能隙非常小。
这意味着电子很容易从价带跃迁到导带，参与导电过程。
接下来看看半导体。
半导体的能带结构比较特殊。
它的价带是填满的，而导带是空的，但是价带和导带之间存在一个相对较小的能隙，也被称为禁带。
在常温下，只有少量的电子能够获得足够的能量从价带跃迁到导带，从而导电。
但如果我们对半导体进行掺杂，也就是有意地引入一些杂质原子，就能够显著改变其导电性能。
比如，在纯净的半导体中掺入少量的五价杂质原子，就会形成 N 型半导体；掺入少量的三价杂质原子，则会形成 P 型半导体。
以硅为例，它是一种常见的半导体材料。
在纯净的硅中，电子很难跃过禁带进入导带。
但当掺入磷等五价元素时，磷原子在硅晶体中会多出一个自由电子，这个电子很容易在电场作用下移动，从而增加了导电性。
而当掺入硼等三价元素时，会形成空穴，周围的电子可以填补这个空穴，从而也能实现导电。
绝缘体与导体和半导体有很大的不同。
绝缘体的价带是填满的，并且其价带和导带之间存在一个非常大的能隙。
这使得在一般条件下，电子几乎无法从价带跃迁到导带，因此绝缘体几乎不能导电。
材料的输运性质之一 能带理论半导体和光电化学
2、ｐ型半导体
四价的本征半导体Si、Ｇe等，掺入少量三价的 杂质元素〔如Ｂ、Ga（镓）、Ｉn（铟）等〕形成空 穴型半导体，称 p 型半导体． ●受主能级的形成 在四价的本征半导体硅或锗中掺入少量的三价元 素，如硼，则硼原子分散地取代一些硅或锗形成共价 键时，由于其缺少一个电子而出现一个空穴的能量状 态——空穴。 量子力学计算表明，这种掺杂后多余的空穴的能级 在禁带中紧靠满带处，ED～10-2eV，称之为局部能级。 其能带宽度比起满带到导带的禁带宽度E要小得多，因 此满价带中的电子很容易受激而跃入到局部能级。 由于该局部能级是收容从满价带中跃迁来的电子， 该能级称受主能级． 此时的杂质即称为受主杂质。
P型半导体
Si Si Si Si Si + BSi
空带
受主能级
Si
满带
Eg ED
在p型半导体中 空穴……多数载流子 电子……少数载流子
● 两点说明：
（1）受主能级中的空穴并不参与导电，参与导电 的是：满价能带中电子跃迁到受主能级后遗留下的空穴。 （2）同样，在P型半电体中也有两种载流子，但 主要是空穴载流子。
二、杂质半导体
在本征半导体中，以扩散的方式掺入微量其它元 素的原子，这样的半导体称为杂质半导体。例如，在 半导体锗（Ge）中掺入百万分之一的砷（As），它的 导电率将提高数万倍。
杂质半导体，由于所掺杂质的类型不同，又可分 为P型半导体和N型半导体。
1、n型半导体
四价本征半导体 Si、Ge等，掺入少量五价的杂质 元素（如P、As等）形成电子型半导体, 称 n 型半导体．
/ 2s // 2s / E1s
1s
// E1s
由Ｎ个原子组成固体时， 原先的一个单原子能级分裂成 Ｎ个子能级。
半导体材料的电子结构和能带理论
半导体材料的电子结构和能带理论半导体材料是一种独特的材料，它在电学特性上介于导体和绝缘体之间。
要理解半导体材料的特性，我们需要研究其电子结构和能带理论。
1. 电子结构的基本概念电子结构指的是材料中电子的分布情况和能级排布。
在半导体材料中，电子受到原子核的吸引力而固定在能级中。
每个原子都有自己的能级，由能量最低的基态电子能级到较高能量的激发态电子能级。
2. 能带理论的基本原理根据能带理论，半导体材料中的电子能级可以分为两个区域：价带和导带。
价带是指最高占据电子能级的区域，而导带是指电子可以自由移动的区域。
两者之间存在一个禁带，即无电子能级存在的区域。
3. 共价键与价带在半导体材料中，原子通过共价键结合在一起形成晶格。
共价键的形成是通过电子在原子间的共享而实现的。
共价键的强度取决于原子之间的距离和原子轨道的匹配程度。
当共价键形成时，原子的电子将占据能量最低的共价键能级，从而形成价带。
4. 杂质和能带当半导体中引入少量的杂质原子时，会对电子结构和能带产生显著的影响。
掺杂分为两类：n型和p型。
n型半导体是指引入能够提供多余电子的杂质原子，使得导带中的电子数量增加。
相反，p型半导体是指引入能够接受电子的杂质原子，使得价带中的电子数量减少。
5. 能带隙与导电性能带隙是指价带和导带之间的能量差。
当容易电子能级的跃迁过程中，电子需要克服足够的能量才能进入导带，这就是能带隙。
能带隙的大小决定了半导体的导电性能。
对于绝缘体，能带隙较大，不容易形成电子跃迁；对于金属，能带隙不存在，导电性很好；而半导体的能带隙适中，介于两者之间。
6. 温度对导电性的影响半导体材料的导电性还受到温度的影响。
根据能带理论，随着温度升高，价带中的电子会获得更多的能量，一部分电子会进入导带中，导致导电性增强。
这就是为什么在室温下，半导体材料的导电性较好。
总结：半导体材料的电子结构和能带理论是研究半导体特性的重要基础。
通过对电子结构和能带的研究，可以更好地理解半导体材料的导电性质和行为。
3-5 能带理论与半导体
将其转化效率提高到7%，继
D
而迎来了DSSC的新时代。
TiO2染料敏化太阳能电池：DSSC
Dye-sensitized Solar Cell
近年来，TiO2半导体的光催化性能引起人们的重视。 Honda-Fijishima效应： 本田-藤岛（Honda-Fijishima）在1972年发现，水溶液中的 TiO2电极被光照射后，光激发的电子进入半导体电极内部，空 穴到达半导体表面。此空穴与水里的氧离子相互作用，电子则 通过铂电极与氢离子相互作用。 结果是： 在二氧化钛电极上会产生氧气，在对极的铂电极上会产生氢气。
在接触开始时，金属和半导体的间距大于原子的间距， 在两类材料的表面形成电势差Vms。
接触电势差：
Vms
Vm
V‘s
Ws
Wm q
紧密接触后，电荷的流动使得在半导体表面相当厚的一 层形成正的空间电荷区。空间电荷区形成电场，其电场 在界面处造成能带弯曲，使得半导体表面和内部存在电 势差，即表面势Vs。接触电势差分降在空间电荷区和金 属与半导体表面之间。但当忽略接触间隙时，电势主要 降在空间电荷区。
2013年春
现在考虑忽略间隙中的电势差时的 极限情形:
能带理论与半导体材料的特性分析
能带理论与半导体材料的特性分析近年来，能带理论和半导体材料的研究引起了广泛的关注。
能带理论是揭示半导体材料电子结构与性质的重要工具，而半导体材料作为现代电子学和光电学的基础，其特性分析对于深入理解半导体器件的工作原理和性能优化具有重要意义。
首先，我们来介绍一下能带理论。
能带理论是描述固体材料中电子能级分布的理论模型。
根据这个理论，固体中的电子能级并非离散的，而是连续的能带。
能带是指一定能量范围内允许电子存在的能量带隙。
通常将能带分为价带和导带，价带是指占据较低能级的电子能带，而导带则是指未被占据的较高能级的电子能带。
半导体材料是一类介于导体和绝缘体之间的材料，具有重要的电子、光学和热学特性。
半导体材料的特性主要与其能带结构有关。
例如，若半导体材料的导带和价带之间存在较大的能带隙，则该材料对光的吸收能力较强，适用于光电器件的制备。
另外，半导体材料还表现出电阻率随温度变化的特性，这被用于热敏电阻和温度传感器等应用中。
除了能带结构，材料的载流子浓度也是分析半导体材料特性的重要指标。
载流子是指在材料中携带电荷的粒子，可以是带正电荷的空穴（不带负电荷的离子空位）或带负电荷的电子。
半导体材料中的载流子浓度决定了材料的导电性能。
通过控制载流子浓度，我们可以调节半导体材料的导电性能，从而实现晶体管、二极管和光电二极管等器件的设计与优化。
此外，半导体材料还表现出许多特殊的物理现象，如霍尔效应和光电效应等。
霍尔效应是指在垂直于流动电流方向施加磁场时，电流产生横向偏转，并在两侧形成电压差。
这个效应被广泛应用于测量材料的电荷载流子浓度和电阻率。
而光电效应是指当材料受到光照后，产生的电子和空穴对激发出电流。
这个效应被利用于太阳能电池等光电器件的制备。
然而，不同的半导体材料具有不同的电子能带结构和特性。
例如，硅材料是一种常用的半导体材料，具有较大的禁带宽度和稳定的化学性质，适用于集成电路芯片的制备；而砷化镓等三五族半导体材料具有较少的禁带宽度和高的电子迁移率，适用于高频电子器件的制备。
半导体物理中的能带理论及其在器件设计中的应用
半导体物理中的能带理论及其在器件设计中的应用引言半导体是当今信息时代中不可或缺的关键材料，其广泛应用于电子器件和光电子器件中。
能带理论是解释半导体物理行为的重要理论，对于器件设计具有重要的指导意义。
一、能带理论的基本原理能带理论是通过研究半导体中电子能量分布的方式来解释物质导电性质的理论基础。
根据量子力学的原理，物质中的电子存在于能量分层的能带中。
在半导体中，常见的能带包括价带和导带。
价带是指由最外层电子填充的带，它们与原子核之间的相互作用力较强。
导带是指位于价带上方的电子能级，它们与原子核之间的相互作用力较弱。
半导体处于室温下，价带通常被填满，导带处于空席状态，形成禁带宽度。
禁带宽度决定了半导体的导电性能。
如果禁带宽度很小，可以吸收辐射能量并导电，即为导体；如果禁带宽度很大，几乎不吸收辐射能量，无法导电，即为绝缘体；而半导体则处于介于导体和绝缘体之间的状态。
二、能带理论在器件设计中的应用能带理论为半导体器件的设计和性能优化提供了重要的指导。
以下介绍两个在实际应用中常见的应用案例。
1. pn结pn结是半导体器件中最基本的结构之一，其原理可以通过能带理论解释。
当一个p型半导体与一个n型半导体相接触时，两者中的电子将发生能量转移。
在pn结中，n型半导体中的自由电子会向p型半导体中的空席能级移动。
这种移动会导致n区变得带负电，p区变得带正电，形成内建电场。
当外加电压使内建电场与外加电场相等时，将达到动态平衡，这时pn结处于截止状态，没有电流通过。
而当外加电压改变内建电场，使内建电场消失时，pn结将进入导通状态，电流开始流动。
通过对pn结的能带特性的研究，可以优化器件的特性，如改善导通特性和减小截止电流。
2. 光电二极管光电二极管是一种利用光的能量将其转化为电信号的器件。
能带理论被广泛应用于光电二极管的设计中。
当光子入射到光电二极管的p-n结上时，光子的能量会被半导体材料吸收。
光子的能量可以使电子从价带跃迁到导带，形成电子空穴对。
电工电子学导体、绝缘体和半导体的能带论解释
绝缘体：禁带宽度一般都较宽， Eg >几个eV。 如－Al2O3： Eg~ 8 eV；NaCl： Eg~ 6 eV。
因此几乎所有杂质原子都处于基态。如果电子在与杂质的 散射中把能量交给杂质原子，电子能量将失去过多，以致 费米球内没有空态可以接纳它。因此，杂质散射所产生的 电阻与温度无关，它是T0时的电阻值，称为剩余电阻。
通常，可用室温电阻率与
(0)之比R来表征样品的纯度。 如： (0)＝1.710－9(cm)的Cu
+ ev k B
e + ev k B 为正电荷e在电磁场中所受的力。
所以，在有电磁场存在时，近满带的电流变化就如同 一个带正电荷e，具有正有效质量m*的粒子一样。
结论：当满带顶附近有空状态k时，整个能带中的电流 以及电流在外电磁场作用下的变化，完全如同一个带正 电荷e，具有正有效质量m*和速度v(k)的粒子的情况一 样。我们将这种假想的粒子称为空穴。
禁带宽度是半导体的一个重要特征参量，其大小主要决定于半 导体的能带结构，即与晶体结构和原子的结合性质等有关。
半导体价带中的大量电子都是价键上的电子（称为价电子）， 不能够导电，即不是载流子。只有当价电子跃迁到导带（即本 征激发）而产生出自由电子和自由空穴后，才能够导电。空穴 实际上也就是价电子跃迁到导带以后所留下的价键空位（一个 空穴的运动就等效于一大群价电子的运动）。因此，禁带宽度 的大小实际上是反映了价电子被束缚强弱程度的一个物理量， 也就是产生本征激发所需要的最小能量。
能带理论与半导体物理
能带理论与半导体物理半导体物理是研究半导体材料中电子行为和能带结构的科学领域。
能带理论作为半导体物理的基础，解释了半导体材料的电子特性和导电机制。
本文将介绍能带理论的基本原理和半导体物理的相关概念，以便更好地理解半导体器件的工作原理。
能带理论的基本原理能带理论是解释固体物质中电子能级分布和导电性质的重要理论。
根据能带理论，半导体材料的电子能级分布可以用能带图表示。
能带图将固体材料的能量水平划分为不同的能带，包括价带和导带。
价带是离子束缚电子的能带，而导带是能够自由移动的电子能带。
在晶体中，电子的行为受到准周期性势场的影响。
根据能带理论，当准周期势变化趋于周期性时，会出现能量分裂成离散能级的现象。
这些离散能级形成了能带结构，其中离散能级之间存在禁带，即能量不能连续变化的区域。
半导体物理的相关概念半导体物理研究的核心问题是半导体材料的导电性质。
半导体材料在温度较低时表现出良好的绝缘性质，而在高温下则可变为导电性材料。
这个特性可以通过能带理论来解释。
在半导体中，导带中的电子数量相对较少，而价带中的电子数量相对较多。
这是因为价带的能级较低，导带的能级较高。
因此，半导体材料中的自由载流子（电子或空穴）的浓度较低。
当半导体材料加热时，温度的升高会导致价带中的电子更容易跃迁到导带中。
这样会在导带形成一些自由的载流子，从而提高半导体的导电性。
这就是半导体材料的本征导电性。
半导体材料还可以通过掺杂的方式改变其导电性质。
掺杂是向半导体中引入杂质（如磷或硼）来改变其晶格结构和电子能级分布的过程。
掺杂可以使半导体成为n型或p型半导体，大大改变了其导电性质。
半导体器件的工作原理基于半导体物理的理论和概念，我们可以更好地理解半导体器件的工作原理。
现代电子设备中的大部分器件都是基于半导体材料制造的。
例如，二极管是一种最简单的半导体器件之一。
它由p型和n型半导体材料组成，通过pn结形成。
当施加正向偏置电压时，p型材料中的空穴和n型材料中的电子会在pn结中重新组合，形成导电通道。
能带理论在半导体材料研究中的应用
能带理论在半导体材料研究中的应用在当今科技的快速发展下，半导体材料作为一种重要的材料，在电子、光电和能源等领域有着广泛的应用。
而要深入理解和研究半导体材料的性质和特点，能带理论则起到了至关重要的作用。
能带理论，又称能带结构理论，是描述物质的参与者在固体中的能量和状态的理论。
根据能带理论，固体中的电子是按照一定规律分布在能量不同的能级上的。
这些能级则形成了能带，其中，价带是指低能量的能带，而导带则是指高能量的能带。
通过能带理论，我们可以了解半导体材料中电子的分布状况以及材料的导电性等基本特征。
首先，能带理论为半导体材料的能隙提供了解释。
能隙是指价带和导带之间的能量差异。
通过能带理论，我们可以知道电子在固体中的能量取值是离散的，而不是连续的。
在半导体材料中，由于能隙较小，价带中存在一些未被占据的能级，这样一来，当外界施加电场或其他激发条件时，部分电子可以跃迁到导带中，使得半导体材料呈现出一定的导电性。
这种能带理论对于半导体的理解和设计具有重要意义。
其次，能带理论也为半导体材料的能带结构提供了解释。
不同的半导体材料具有不同的能带结构，这决定了材料的光电特性。
例如，某些半导体具有禁带宽度较小的特点，使得这些材料能够吸收可见光，并产生电子和空穴对。
这一现象被广泛应用在光电器件中，例如太阳能电池等。
能带理论为我们提供了解释半导体材料光电特性的基础，为半导体材料在光电领域的应用提供了指导。
此外，能带理论还帮助我们研究半导体材料的载流子输运行为。
载流子是材料中带电的粒子，包括电子和空穴。
能带理论使得我们对半导体材料中载流子的行为有了更深入的理解。
例如，在晶体管中，当我们对外加电源施加特定电压时，由于半导体材料中载流子的存在，电流可以通过晶体管而流动，实现电流的放大和开关控制。
能带理论为我们提供了解释晶体管工作原理的基础。
总之，能带理论在半导体材料研究中发挥着重要作用。
通过能带理论，我们能够深入了解半导体材料的能隙、能带结构以及载流子的行为。
半导体工作原理
半导体工作原理半导体是一种具有特殊电导性质的材料，它在电子学领域中起到至关重要的作用。
半导体的工作原理是指当半导体材料中的电荷被激发时，电流是如何在其中流动的。
半导体的工作原理可以通过能带理论来描述。
能带理论是一种描述固体中电子能量分布的模型，其中能量被分为多个离散的能级，被称为能带。
在半导体中，通常会用到两个能带：价带和导带。
价带是指占据能量最低的电子能级，在绝缘体和半导体中，这些能级都是被填满的。
导带是指位于价带能量之上的能带，其能级处于高于或等于价带能量的位置。
导带中的能级是空的，可以被电子激发到。
当一个半导体中的电子被外界能量激发时，它们可以从价带跃迁到导带。
这个过程可以通过多种方式实现，如热激发、光激发或电场激发。
一旦电子从价带跃迁到导带，它就会留下一个空位，被称为空穴。
电子和空穴在导带中自由移动，并且携带电荷，从而形成了电流。
半导体材料中电子和空穴的运动会受到材料类型和掺杂杂质的影响。
半导体可以分为两类：N型和P型。
在N型半导体中，杂质原子引入了额外的自由电子，形成了额外的电子能级。
这些电子能级处于价带上方。
由于存在大量的自由电子，N型半导体具有良好的导电性能。
相反，P型半导体中杂质原子引入了缺少电子的能带。
这些能带位于导带下方，靠近价带。
在P型半导体中，电子从价带跃迁到导带会在价带形成一个空穴。
这些空穴可以看作是正电荷，可以自由移动。
因此，P型半导体也能导电。
当N型和P型半导体互相接触时，会形成一个特殊的结构，被称为PN结。
在PN结中，N型半导体中的电子会扩散到P型半导体中，而P型半导体中的空穴会扩散到N型半导体中。
这个过程被称为扩散。
扩散使得PN结上形成了一个电势垒。
电子和空穴因电势垒而停止扩散，形成了一个区域，被称为耗尽层。
耗尽层阻止了电流的流动，因此PN结是一个可控制的电子元件。
当在PN结上施加外电压时，电势垒可以被减小或消除，从而允许电流流动。
利用PN结的导电性质，可以制造出各种各样的半导体器件，如二极管和晶体管。
能带理论与半导体物理
能带理论与半导体物理能带理论是固体物理学中的重要理论之一，它描述了电子在晶体中的能量分布情况。
半导体物理则是研究半导体材料中电子行为的学科，包括能带结构、载流子输运等内容。
本文将介绍能带理论的基本原理，并探讨其在半导体物理中的应用。
能带理论的基本原理能带理论是由布洛赫定理和泡利不相容原理共同构建而成的。
布洛赫定理指出，在晶体中，电子的波函数可以表示为平面波和周期函数的乘积形式。
泡利不相容原理则规定了每个能级上最多只能容纳两个电子，并且这两个电子的自旋方向必须相反。
根据布洛赫定理和泡利不相容原理，我们可以得到能带结构的概念。
能带是指在晶体中，电子能量允许存在的范围。
根据波函数的周期性，能带可以分为价带和导带。
价带是指电子处于较低能量状态时所占据的能级范围，而导带则是指电子处于较高能量状态时所占据的能级范围。
两者之间的能量间隙称为禁带。
半导体物理中的应用半导体是一类具有介于导体和绝缘体之间电导率的材料。
在半导体物理中，能带理论被广泛应用于解释半导体的电子行为和性质。
能带结构与导电性半导体的能带结构决定了其导电性质。
根据能带理论，半导体的价带通常被填满，而导带则是空的或者部分填充。
这意味着在半导体中，存在着可以被激发到导带中的自由电子。
当外界施加电场或加热时，这些自由电子可以在晶格中移动，从而形成电流。
掺杂与半导体器件掺杂是指向半导体中引入杂质原子以改变其电子特性的过程。
根据能带理论，掺杂可以改变半导体的能带结构，从而影响其电子行为。
常见的掺杂方式包括n型和p型掺杂。
n型掺杂是指向半导体中引入杂质原子，使其具有多余的电子。
这些多余的电子可以在外加电场的作用下形成电流，因此n型半导体具有较好的导电性能。
p型掺杂则是指向半导体中引入杂质原子，使其具有缺失的电子。
这些缺失的电子可以被外界提供的电子填充，从而形成电流。
因此p型半导体也具有较好的导电性能。
根据n型和p型半导体的特性，我们可以构建出多种半导体器件，如二极管、晶体管和集成电路等。
电子能带理论与半导体物理学
电子能带理论与半导体物理学当人们谈及半导体物理学时，电子能带理论是其中最重要的一部分。
电子能带理论可以帮助我们理解物质的导电性和光学性质，并有助于推进半导体材料的研究和应用。
本文将会介绍什么是电子能带理论，以及电子能带理论如何影响半导体物理学。
电子能带理论是什么？电子能带理论是一种描述固体中电子行为的理论。
在晶体中，电子被束缚在原子中，形成离子晶体。
然而，当多个原子结合在一起形成一个晶体时，原子之间的电子会产生交互作用。
根据量子力学的原理，在其中一个原子中的电子由于与相邻原子的电子相互作用而产生了轨道的交叉，因此在晶体中的电子行为与单个原子内的电子行为存在巨大的差异。
以上述的轨道相交为例，当电子轨道交叉时，原来单个原子的能级分裂成了一些离散能级。
电子能带理论描述了这些能量级别和电子的行为。
在一个单元晶体中，有许多离散能级别，每个能级别称为能带。
在某些情况下，可能存在禁带，即没有电子在其中的能带。
禁带之上的能带是导电带，可以容纳自由电子和电信号在材料中传导。
禁带之下的能带是价带，其中电子能够与原子形成键合并形成固体。
影响半导体物理学的重要性电子能带理论对理解半导体物理学至关重要。
在半导体中，禁带带宽决定半导体的电子转移效率。
这是因为只有当半导体中的电子获得足够能力量才能跨越禁带，成为导电带中的自由电子。
在半导体中，价带通常被填满，而导电带则空闲。
半导体中的电子转移通常通过加热、吸光或注入掺杂材料来实现。
在电气设备和电子器件中应用半导体的关键性质，是半导体物理学的中心问题。
半导体设备中使用的许多关键组件（例如，半导体激光器）的设计和工作原理都依赖于高度精确的对电子能带的控制。
在半导体设计中，工程师需要理解材料的电子能带特性，例如导电带的移动性与电信号速度，禁带的宽度和其他特征。
这需要我们在制造半导体材料时精确控制半导体材料的成分，形状和结构。
总结电子能带理论是固体物理学的核心知识之一，是我们理解半导体物理学和材料设计的基础。
能带理论在半导体材料中的应用与优化
能带理论在半导体材料中的应用与优化半导体材料是当代科技领域中的重要组成部分，它的应用范围非常广泛。
在半导体材料中，能带理论作为一种重要的物理模型，被广泛应用于材料的设计、优化以及性能预测等方面。
本文将探讨能带理论在半导体材料中的应用与优化。
能带理论是基于固体物理学与量子力学原理的重要模型，它描述了电子在晶体结构中的能量分布。
在半导体材料中，能带理论被用来描述电子在能级的分布和行为，进而影响半导体材料的性能。
通过对半导体材料的能带结构进行研究，可以预测材料的电子导电性质、能带间隙大小以及光电转换性能等重要参数。
在半导体材料的应用方面，能带理论为材料的电子结构调控提供了理论基础。
通过改变材料的组分和结构，可以调整材料的能带结构，从而实现特定的功能和性能。
例如，利用能带理论可以预测和设计出具有优异光学性能的半导体材料，如用于太阳能电池和光电器件的材料。
此外，能带理论还可以应用于设计新型的电子传输材料，为传感器、导线以及半导体元件等提供基础。
在半导体材料的优化方面，能带理论可以用来指导材料的合成和制备工艺。
例如，通过能带结构的计算和分析，可以优化半导体材料的晶格结构和成分配比，进而获得更好的电子输运性能和光电转换效率。
此外，能带理论也可以用来评估和预测材料的稳定性和耐久性，为材料的长期应用提供参考。
除了应用和优化方面，能带理论还可以用来解释一些半导体材料的特殊性质和现象。
例如，通过对能带理论的研究，我们可以了解到一些半导体材料的禁带宽度很小或者接近零，这表明这些材料可以表现出特殊的电子行为，如金属或者弱半导体特性。
能带理论的研究还可以帮助我们理解由电子激发引起的光学响应和热学性质。
然而，尽管能带理论在半导体材料研究中有着广泛的应用与优化潜力，但其仍然存在一些局限性。
一方面，能带理论往往假设晶体结构的完美性和无损耗，但实际材料中存在各种缺陷和杂质，这使得理论计算结果与实际表现之间存在一定差距。
另一方面，能带理论需要大量的计算资源和复杂的计算算法，这对于材料科学研究者来说是一个挑战。
电子在半导体中的能带传输
电子在半导体中的能带传输半导体是一种电子导电性介于导体和绝缘体之间的材料，其导电性质主要由电子在能带中的传输决定。
能带是描述电子能量分布的概念，对于理解电子在半导体中的传输行为至关重要。
在半导体中，通常存在两个能带，分别是价带和导带。
价带中填满了价电子，导带中则存在自由电子。
这两个能带之间的能隙则决定了半导体的导电性质。
当能隙较小时，半导体具有较好的导电性，而当能隙较大时，半导体则呈现绝缘性质。
在常温下，半导体中价带的电子处于较稳定的状态，不易被激发到导带。
然而，外部条件的改变如光照、温度变化等，可以引起电子在能带中的能量状态发生变化，并影响半导体的电导率。
光照是一种常见的激发电子的方法。
当光照到达半导体表面时，光子激发了一些价带中的电子跃迁到导带中，形成所谓的光生电子。
这些光生电子具有较高的能量，可以在导带中自由传输。
因此，半导体的导电性能也随之增加。
此外，温度的变化也会引起电子在能带中的传输。
在低温下，电子的热运动较小，不易通过能隙跃迁到导带中。
而在高温下，电子的热能增加，能够克服能隙的阻碍跃迁到导带中，从而提高了电导率。
除了光照和温度变化，掺杂也是调控半导体导电性的方法之一。
通过在半导体中引入少量杂质，可以改变半导体的电子能带结构，从而影响电子在能带中的传输。
掺杂可以使得半导体具有不同的导电类型，如n型半导体和p型半导体。
n型半导体中，掺入的杂质使得导带中的自由电子增多，导电性能较好；p型半导体中，掺入的杂质形成了“空穴”，使得价带中的空穴数量增多，也有较好的导电性。
电子在半导体中的能带传输是半导体器件工作的基础。
如半导体二极管，其利用了n型和p型半导体的性质，形成了pn结，通过外加电压控制电子在能带中的传输，以实现电流的整流功能。
而半导体晶体管则进一步利用了电子在能带中的传输来实现信号的放大和开关功能。
总结来说，电子在半导体中的能带传输是与半导体材料导电性质相关的重要过程。
通过光照、温度变化以及掺杂等方法，可以调控半导体中电子的能量状态，进而影响半导体的导电性。
电子能带结构及其在半导体中的应用
电子能带结构及其在半导体中的应用在现代科学技术的发展中，半导体材料扮演着重要的角色。
而了解半导体的性质和特点则需要理解电子能带结构的概念。
电子能带结构是描述固体中电子能级分布的方式，能够解释半导体的导电性和其他特性。
本文将介绍电子能带结构的基本概念以及其在半导体中的应用。
1. 电子能带结构的基本概念在原子中，电子绕着原子核旋转，具有不同的能级。
然而，当多个原子结合在一起形成晶体时，这些原子的能级会发生重叠和交叉。
这种能级的重新分布形成了电子能带结构。
电子能带可以分为两种类型：价带和导带。
价带是指处于较低能量状态的电子能级，其中的电子主要参与原子之间的化学键形成。
而导带则是处于较高能量状态的电子能级，其中的电子可以自由移动，对电流的传导起关键作用。
在电子能带结构中，还存在能隙，即价带和导带之间的能量差。
能隙决定了半导体材料的导电性质。
对于导体来说，能隙非常小，允许电子自由传导。
而对于绝缘体来说，能隙非常大，几乎不允许电子传导。
而半导体则位于导体和绝缘体之间，其能隙大小可通过控制材料的纯度和添加杂质来调节。
2. 半导体中的电子能带结构半导体具有特殊的电子能带结构，使其具备了特殊的导电性质。
常见的半导体材料包括硅(Si)和锗(Ge)。
对于硅和锗而言，它们都是由四个原子组成的晶格结构。
每个原子通过共用电子与相邻的原子形成化学键。
这些共用电子的能级形成了价带，而半导体的导电性则来源于存在于价带上的电子。
当加入杂质原子到半导体中时，可以改变其电子能带结构和导电性质。
这就是所谓的杂质掺杂。
掺杂分为P型和N型两种。
在P型掺杂中，掺入的杂质原子具有少一个电子的特点，也称为施主杂质。
施主杂质可以提供额外的自由电子，增加半导体的导电性。
而在N型掺杂中，掺入的杂质原子具有多一个电子，也称为受主杂质。
受主杂质可以吸收半导体的自由电子，形成空穴，从而增加导电性。
3. 半导体中的应用由于半导体具有特殊的导电性质，因此被广泛应用于各种现代电子设备和技术中。
能带与半导体
非竖直跃迁是一个二级过程，发生几率要比竖直跃迁小的 如光硅子、 能 锗量、满硒足等的，条半件导是体：之所以得到广泛应用，是因为它的导电能力受掺杂、温度和光照的影响十分显着 多，这类半导体称为间接带隙半导体 有机化合物半导体有萘、蒽、聚丙烯腈等，还处于研究阶段。
三元系和多元系化合物半导体主要为三元和多元固溶体，如镓铝砷固溶体、镓锗砷磷固溶体等。
主 非要竖有直硅 跃、 迁子锗 ---间、提接硒带等供隙，半以跃导硅体、迁锗应所用最需广。要的能量，声子提供跃迁所需要的动量， 这种跃迁方式称为非竖直跃迁， 带隙：导带的最低点和价带的最高点的能量之差。
带隙：导带的最低点和价带的最高点的能量之差。
半导体的分类
常用的半导体材料分为元素半导体和化合物半导体。元素 半导体是由单一元素制成的半导体材料。主要有硅、锗、 硒等，以硅、锗应用最广。化合物半导体分为二元系、三 元系、多元系和有机化合物半导体。二元系化合物半导体 有Ⅲ-Ⅴ族（如砷化镓、磷化镓、磷化铟等）、Ⅱ-Ⅵ族（如 硫化镉、硒化镉、碲化锌、硫化锌等）、 Ⅳ-Ⅵ族（如硫化 铅、硒化铅等） 、Ⅳ-Ⅳ族（如碳化硅）化合物。三元系和 多元系化合物半导体主要为三元和多元固溶体，如镓铝砷 固溶体、镓锗砷磷固溶体等。有机化合物半导体有萘、蒽 、聚丙烯腈等，还处于研究阶段。此外，还有非晶态和液 态半导体材料，这类半导体与晶态半导体的最大区别是不 具有严格周期性排列的晶体结构
半导体的基本能带结构
半导体的基本能带图如左图所示，但在一般温度下，由于热激 发价带顶部有少量的空穴，导带底部有少量的电子，如右图所 示，这些电子和空穴就是半导体的载流子，决定了半导体的导 电能力
带隙
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体导电原理
半导体和绝缘体在正常情况下，几乎所有电子 都在价带是其下的量子态里，因此没有自由电子 可供导电。 半导体和绝缘体之间的差异在於两者之间能隙 （energy bandgap）宽度不同，亦即电子欲从价带 跳入传导带（conduction band）时所必须获得的最 低能量不一样。通常能隙宽度小於3电子伏特（eV） 者为半导体，以上为绝缘体。
本征光的吸收
半导体吸收光子使电子由价带激发到导带， 形成电子-空穴对的过程就叫本征光吸收。 光子能量满足的条件是： E 准动量守恒条件是： k k p photon
g
竖直跃迁----直接带隙半导体
直接半导体
在跃迁过程中，波矢可以看做是不变的，在能带图示上 ，初态和末态基本上在一条直线上，价带顶和导带底处于k 空间同一点，电子要跃迁到导带上产生导电的电子和空穴 （形成半满能带）只需要吸收能量这样的跃迁称为竖直跃 迁，相应的半导体称为直接带隙半导体 常见的直接半导体：GaAs、InP半导体
主要内容
半导体及其性质 直接带隙和间接带隙半导体定义 直接带隙和间接带隙半导体的性质
半导体的定义
半导体：半导体（semiconductor），是一种 导电能力介于导体和绝缘体之间的材料，并 有负的电阻温度系数的材料。这种材料在某 个温度范围内随温度升高而增加电荷载流子 的浓度，电阻率下降。如硅、锗、硒等，半 导体之所以得到广泛应用，是因为它的导电 能力受掺杂、温度和光照的影响十分显着
直接带隙半导体性质
当价带电子往导带跃迁时，电子波矢不变，在能带图上即 是竖直地跃迁，这就意味着电子在跃迁过程中，动量可保 持不变——满足动量守恒定律。相反，如果导带电子下落到 价带（即电子与空穴复合）时，也可以保持动量不变——直 接复合，即电子与空穴只要一相遇就会发生复合（不需要 声子来接受或提供动量）。因此，直接带隙半导体中载流 子的寿命必将很短；同时，这种直接复合可以把能量几乎 全部以光的形式放出（因为没有声子参与，故也没有把能 量交给晶体原子）——发光效率高（这也就是为什么发光器 件多半采用直接带隙半导体来制作的根本原因）。[
半导体的分类
常用的半导体材料分为元素半导体和化合物半导体。元素 半导体是由单一元素制成的半导体材料。主要有硅、锗、 硒等，以硅、锗应用最广。化合物半导体分为二元系、三 元系、多元系和有机化合物半导体。二元系化合物半导体 有Ⅲ-Ⅴ族（如砷化镓、磷化镓、磷化铟等）、Ⅱ-Ⅵ族（如 硫化镉、硒化镉、碲化锌、硫化锌等）、 Ⅳ-Ⅵ族（如硫化 铅、硒化铅等） 、Ⅳ-Ⅳ族（如碳化硅）化合物。三元系和 多元系化合物半导体主要为三元和多元固溶体，如镓铝砷 固溶体、镓锗砷磷固溶体等。有机化合物半导体有萘、蒽 、聚丙烯腈等，还处于研究阶段。此外，还有非晶态和液 态半导体材料，这类半导体与晶态半导体的最大区别是不 具有严格周期性排列的晶体结构
半导体的基本能带结构
半导体的基本能带图如左图所示，但在一般温度下，由于热激 发价带顶部有少量的空穴，导带底部有少量的电子，如右图所 示，这些电子和空穴就是半导体的载流子，决定了半导体的导 电能力
带隙
带隙：导带的最低点和价带的最高点的能量之差。也称能 隙。 带隙越大，电子由价带被激发到导带越难，本征载流子浓 度就越低，电导率也就越低
间接带隙半导体的重要性质
简单点说，从能带图谱可以看出，间接带隙半导 体中的电子在跃迁时K值会发生变化，这意味着 电子跃迁前后在K空间的位置不一样了，这样会 极大的几率将能量释放给晶格，转化为声子，变 成热能释放掉。而直接带隙中的电子跃迁前后只 有能量变化，而无位置变化，于是便有更大的几 率将能量以光子的形式释放出来。另一方面,对于 间接跃迁型，导带的电子需要动量与价带空穴复 合。因此难以产生基于再结合的发光。想让间接 带隙材料发光，可以采用掺杂引入发光体，将能 量引入发光体使其发光（提高发光效率）。
非竖直跃迁---间接带隙半导体
间接带隙半导体
间接跃迁时，在K空间，电子吸收光子从价带顶部跃迁到导 带底部状态，在这一过程中，因为光子的能量太小，所以 单纯吸收光子不能使电子由价带顶跃迁到导带底部，因此 电子在吸收光子的同事伴随着吸收或者发出一个声子，光 子提供跃迁所需要的能量，声子提供跃迁所需要的动量， 这种跃迁方式称为非竖直跃迁， 非竖直跃迁是一个二级过程，发生几率要比竖直跃迁小的 多，这类半导体称为间接带隙半导体 常见的间接带隙半导体：Ge，Si
