强电系统调试方案教学内容
强电动力调试方案
一、强电动力调试方案1.工作范围：从低压柜输出端开始，经电力电缆送至各动力、照明配电柜，直至各用电点的动力柜、采暖柜、风机盘管、变风量机组、各类泵、控制箱和各类机组。
2.工程内容2.1干支线的电气调试2.2各类泵的单机调试及负载运行2.3采暖系统单机调试及负载运行。
2.4消防系统和给排水系统配合单机调试及负载运行。
2.5防雷接地电阻的测试3.调试方案3.1总体要求(1)认真阅读熟悉配电系统图、原理图及各类制造厂有关技术说明书。
(2)认真检查电气安装质量，按施工图对设备及线路连接的准确性和可靠性。
(3)进行各回路的调试，认真做好调试记录，出具单机调试报告。
(4)积极配合供货商和制造商对设备的单机调试。
3.2主干线回路的送电(1)按系统图进行校对线路，检查接线的正确性、安全性。
(2)进行绝缘值的测试并做好测试记录。
(3)送电前校对回路，检查相位，挂好警告牌。
3.3各类泵的调试(1)进行主回路的校对，检查其接线的正确性及接线符合规范。
(2)电机主回路的绝缘测试，做好测试记录，发现电机受潮要及时处理。
(3)电机试运转二小时，测量其起动电流及运行电流，确认电动机转向，做好相关试验记录。
3. 4消防系统和给排水系统(1)检查主回路接线是否正确和安全，二次回路控制的正确性，远程控制的可靠性。
(2)回线的绝缘阻值测试并做好记录。
(3)积极配合供货商或外商的机组调试，做好相关记录。
3.5防雷接地的测试(1)根据规范对防雷接地进行抽样测试接地电阻。
(2)使其达到规定的要求，符合规范。
(3)记好相应记录。
机电系统调试方案
机电系统调试方案一、机电系统调试准备1调试人员的准备：参与系统调试的人员必须具有丰富的调试经验，对各系统的工艺流程、控制原理非常熟悉，有较强的解决调试过程中出现问题和排除故障的能力，并由各系统主管施工员带队负责。
2清扫准备：在系统调试前应对泵、柜、箱、洁具、采暖器、风机、照明器具等机电设备，进行清扫和完整性检查，现场的环境也要保持清洁。
3资料准备：调试资料包括整套的系统图，控制原理图，相关的平面图和应由设计院提供的调试数据。
4调试用仪器、仪表、设备的准备。
5制定调试进度计划：由项目经理召集各专业人员，排出一个综合的调试计划，在各专业协同调试时，应组织一个综合小组，并指定一名组长，负责某一综合项目的调试工作。
6系统调试方案编写：各专业施工技术人员必须熟悉设计要求,工艺流程、压力和输送介质、温度等技术参数。
根据各系统的负荷调试施工顺序、进度和施工方法，编制出相应完善的调试方案,来指导调试全过程。
7在调试前须确定排水系统管路完善，地下室、设备机房内压力排水系统处于正常工作状态。
二、给排水系统调试方案1给水系统调试(1)当给水中水设备及管道安装完毕，完整性检验合格，方可进行系统进水试压与水清洗、验收合格后，给水（热水系统）管道在投入使用前还应按照要求进行管路消毒加药处理，然后用清水反复冲洗水箱与管道，直到出水水质符合国家《生活饮用水标准》和当地标准方可投入使用。
(2)在各系统安装完毕，进行水压试验，各加压泵出口至各系统干管的试验压力为加压泵出口压力+0.5MPa，保持1小时不渗不漏为合格；其余各部分管道试验压力为0.9MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格；冷却水管试验压力为1.0MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格(3)试压清洗与系统开通交验后，为了确保给水系统的设计要求与功能的完善体现，使系统能投入正常运行，还应做好各系统负荷运行的系统调试工作。
配电系统的调试方案
配电系统的调试方案摘要本文档旨在提供一种基于配电系统的调试方案。
通过正确的调试，可以确保配电系统的稳定运行，降低故障发生的概率，提高系统的可靠性和安全性。
本方案从调试前的准备工作开始，包括设备检查和测试设备的准备工作。
然后，介绍了调试过程中的具体步骤和方法，包括线路连接检查、设备参数设置、软件调试等。
最后，还提供了一些常见问题的解决方案和调试注意事项。
1. 调试前的准备工作在进行配电系统的调试之前，需要进行一系列的准备工作，以确保调试的顺利进行。
1.1 设备检查在进行调试前，需要对配电设备进行全面的检查，包括检查设备的外观、接线端子的连接情况、电压和电流表的准确性等。
如果发现设备有损坏或接线松动等问题，应进行及时修复或更换。
1.2 测试设备的准备在进行调试时，需要使用一些测试设备来监测和记录配电系统的运行状态，例如电压表、电流表、频率表等。
在使用这些设备之前，需要确保它们的准确性和完好性。
2. 调试过程中的步骤和方法在进行配电系统的调试时，需要按照一定的步骤和方法进行。
下面介绍了一般的调试步骤和方法。
2.1 线路连接检查在调试前，首先应检查配电系统的线路连接情况。
确保所有的线路连接牢固可靠，并且符合电气安全标准。
在检查过程中，可以使用线路探测仪来帮助定位和判断线路连接的准确性。
2.2 设备参数设置在进行调试时，需要对配电设备进行参数设置。
这些参数包括电压、电流、频率等。
同时，还需要根据实际情况进行负载均衡和相序校正。
2.3 软件调试对于一些现代化的配电系统，还需要进行软件调试。
一般来说，软件调试包括软件的安装、配置、命令操作等步骤。
在进行软件调试时，需要熟悉相应的软件操作手册，并按照手册中的要求进行操作。
3. 常见问题的解决方案和调试注意事项在配电系统的调试过程中，可能会遇到一些常见的问题。
下面提供了一些解决方案和调试注意事项。
3.1 无法启动设备如果在调试过程中发现设备无法启动，可能是由于各种原因引起的。

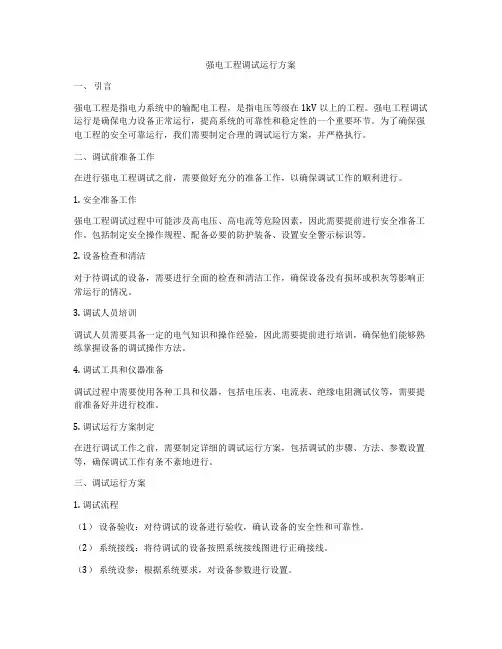

强电工程调试运行方案
强电工程调试运行方案一、引言强电工程是指电力系统中的输配电工程，是指电压等级在1kV以上的工程。
强电工程调试运行是确保电力设备正常运行，提高系统的可靠性和稳定性的一个重要环节。
为了确保强电工程的安全可靠运行，我们需要制定合理的调试运行方案，并严格执行。
二、调试前准备工作在进行强电工程调试之前，需要做好充分的准备工作，以确保调试工作的顺利进行。
1. 安全准备工作强电工程调试过程中可能涉及高电压、高电流等危险因素，因此需要提前进行安全准备工作。
包括制定安全操作规程、配备必要的防护装备、设置安全警示标识等。
2. 设备检查和清洁对于待调试的设备，需要进行全面的检查和清洁工作，确保设备没有损坏或积灰等影响正常运行的情况。
3. 调试人员培训调试人员需要具备一定的电气知识和操作经验，因此需要提前进行培训，确保他们能够熟练掌握设备的调试操作方法。
4. 调试工具和仪器准备调试过程中需要使用各种工具和仪器，包括电压表、电流表、绝缘电阻测试仪等，需要提前准备好并进行校准。
5. 调试运行方案制定在进行调试工作之前，需要制定详细的调试运行方案，包括调试的步骤、方法、参数设置等，确保调试工作有条不紊地进行。
三、调试运行方案1. 调试流程（1）设备验收：对待调试的设备进行验收，确认设备的安全性和可靠性。
（2）系统接线：将待调试的设备按照系统接线图进行正确接线。
（3）系统设参：根据系统要求，对设备参数进行设置。
（4）对设备进行逐项检查：对各项设备进行逐项检查，确认各项参数和功能正常。
（5）调节设备：根据实际情况对设备进行调节，确保设备能够正常运行。
（6）系统联调：将各项设备联合起来进行调试，确认各部分设备和系统之间的配合情况。
（7）系统调试：对整个系统进行调试，确定系统运行状况和运行参数。
2. 调试方法（1）调试按部就班进行，逐步深入。
（2）在调试过程中，发现问题及时记录，及时解决。
（3）在调试过程中，保持和其他相关人员的沟通，及时交流问题和解决方案。
电气系统调试方案
电气系统调试方案一、调试前期准备1.1确定调试范围我们需要明确调试的范围，包括发电机、变压器、开关设备、电缆线路、保护装置、自动装置等。
这些设备都需要在调试过程中逐一检查，确保其正常运行。
1.2准备调试工具调试工具包括测试仪器、调试软件、通讯设备等。
我们需要根据调试的具体需求，准备相应的工具，以便在调试过程中能够快速准确地解决问题。
1.3调试人员培训调试人员需要具备一定的电气知识和实践经验，因此，我们需要对调试人员进行专业的培训，确保他们能够熟练掌握调试方法和技术。
二、单体调试2.1发电机调试发电机调试主要包括定子、转子、励磁系统、保护装置等部分的调试。
我们需要对发电机的各项参数进行测试，确保其满足设计要求。
2.2变压器调试变压器调试包括绕组、绝缘、油箱、套管等部分的调试。
我们需要检查变压器的各项参数，如绕组直流电阻、绝缘电阻、油中溶解气体等，确保变压器正常运行。
2.3开关设备调试开关设备调试主要包括断路器、隔离开关、负荷开关等设备的调试。
我们需要检查开关设备的接触电阻、分合闸时间、机械特性等，确保其可靠运行。
2.4电缆线路调试电缆线路调试包括电缆本体、终端头、接地装置等部分的调试。
我们需要对电缆线路的绝缘电阻、直流电阻、载流量等参数进行测试，确保线路安全可靠。
2.5保护装置调试保护装置调试主要包括过电流保护、过电压保护、差动保护等装置的调试。
我们需要检查保护装置的动作时间、整定值、可靠性等，确保其在故障发生时能够及时动作。
三、系统联调3.1电气主系统联调电气主系统联调主要包括发电机、变压器、开关设备、电缆线路等设备的联调。
我们需要检查各设备之间的协调运行，确保电气主系统稳定可靠。
3.2自动装置联调自动装置联调包括自动调节器、自动开关、自动保护装置等设备的联调。
我们需要检查自动装置的动作逻辑、响应时间等，确保其能够满足系统运行需求。
3.3通讯设备联调通讯设备联调包括光纤通讯、无线通讯等设备的联调。
电气系统调试方案
电气系统调试方案1. 引言电气系统调试是确保电气设备和系统在正常运行之前的一项关键任务。
它包括对电气元件、电路和设备进行检查、测试和调整，以确保其功能正常、安全可靠。
本文档旨在提供一份详细的电气系统调试方案，以指导调试人员进行有效的调试工作。
2. 目标•确保电气设备和系统的正常运行。
•检测和纠正潜在的故障和问题。
•验证电气系统的性能和可靠性。
•提供调试结果和问题解决方案的记录和报告。
3. 调试准备在开始调试之前，需要进行以下准备工作：3.1 建立调试计划制定一个详细的调试计划，包括调试的步骤、检验点和所需的设备和工具。
确保每个步骤都清晰可行，并根据需要进行调整。
3.2 准备必要的工具和设备根据调试计划，准备必要的工具和设备，例如万用表、示波器、电源供应器等。
确保这些设备都是正常工作的，并进行必要的校准和检查。
3.3 确定调试环境选择一个适当的调试环境，确保安全和方便的工作条件。
合适的工作环境应具备良好的照明、通风和防静电措施。
3.4 收集相关文档和资料收集和整理与电气系统相关的文档和资料，包括电路图、设备手册、说明书等。
这些信息将为调试提供宝贵的参考和指导。
4. 调试步骤4.1 仔细检查电气系统在开始调试之前，仔细检查电气系统，包括所有连接、电气元件和设备。
确保所有连接牢固可靠，无松动或损坏。
检查电气元件是否正确安装和连接，检查电源供应是否正常。
4.2 进行基本测试使用万用表或其他合适的工具进行基本测试。
测试电气系统中的电压、电流和阻抗等参数，以确保其符合设计要求。
4.3 进行功能测试根据电气系统的设计要求，进行功能测试。
测试各种开关、按钮、指示灯等功能是否正常工作。
如果发现问题或故障，记录并尝试找出根本原因。
4.4 进行负载测试通过连接负载设备，对电气系统进行负载测试。
测试电气系统的耐压和负载能力，以验证其是否满足实际工作条件下的要求。
4.5 检查并修复故障根据调试过程中的测试结果和记录，检查和修复任何发现的故障。
强电系统调试方案
强电系统调试方案（一）强电安装包括照明配电系统、动力配电系统、低压配电系统等工程。
一、系统简介我公司承揽的强电安装系统包括照明配电系统、动力配电系统、低压配电系统等工程。
二、送电前准备1、彻底清扫全部设备及变配电室、控制室的灰尘，用吸尘器清扫电器、仪表元件。
除送电需用的设备外其他物品不得堆放。
2、工作全部完毕，并经质量检查部门检查全部合格。
3、准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。
4、明确运行指挥者和监护人。
5、检查进线电压是否正常，校核两端进线的相序是否一致。
定载运行24小时无异常现象，办理验收手续。
三、电气照明系统调试1、系统要求（1）电气管线敷设完毕，穿线完毕。
（2）各种灯具接线完，各种开关面板接线完。
（3）管线经过绝缘电阻测试合格。
（4）配电箱安装完毕，且经过绝缘测试合格。
（5）桥架、电缆敷设完毕，电缆绝缘测试合格。
（6）母线敷设完毕，绝缘测试合格。
（7）配电箱、柜安装完毕，绝缘测试合格。
（8）各种高低压配电柜安装完毕，测试合格。
2、调试方法（1）先检查各种照明配电柜是否已全部切断电源。
（2）再检查各灯具是否测试合格及接线准确。
（3）将本工程按系统、按照明配电箱控制的区域分成各自的调试区域，调试从上到下，逐层逐区域调试。
（4）选择好顶层最左端的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，再打开另一路照明控制开关。
接着逐步打开照明配电箱内的全部开关。
（5）然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。
（6）所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁,然后对照明主干线电缆、封闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决由上往下逐层开始各回路送电，边送边查看，发现问题及时解决有双电源作切换系统调试，以确保双电源切换正常。
强电工程调试方案
强电工程调试方案电气工程调试程序如下：电气工程试运转、联动试车的主要内容：（一）、真空断路器试验真空断路器在投运前应依据GB50150-91及厂家有关技术文件进行交接试验。
1、用2500V兆欧表测量断路器相间及各相对地的绝缘电阻值，以检查绝缘拉杆的绝缘强度，在常温下，测量数值应满足国家标准中的有关要求，10kV的绝缘电阻值应不低于1200MΩ。
2、断路器合闸后，用直流电阻快速测量仪或直流双臂电桥测量断路器各相导电回路电阻，其值应符合产品的技术规定。
3、用高压开关测试仪测量断路器的分、合闸时间，断路器主触头分、合闸的同期性及合闸时触头的弹跳时间，测得的分合闸时间及三相同期性应符合产品技术条件的规定，测得触头合闸的弹跳时间应不大于2mS。
4、分、合闸最低动作电压采用直流电源和标准电压表进行测试，试验数据应符合产品要求。
5、采用500V兆欧表及高精度万用表测量分、合闸线圈及合闸接触器线圈的绝缘电阻值和直流电阻值，测量值应满足产品技术要求。
6、在额定电压下对断路器操作机构进行操作试验，观察断路器是否可靠动作，各辅助触点是否动作良好，操作次数应不少于三次。
7、用交流试验变压器对断路器三相对地及断路器断口间进行耐压试验，10kV断路器交流耐压值为27kV/min；断路器断口耐压值根据产品技术要求进行，在做交流耐压试验时，不应发生放电现象。
（二）、电压互感器测试1、用2500V兆欧表或数字兆欧计对电压互感器绕组进行绝缘电阻测试，测得值应满足标准要求。
2、采用直流感应法或组别测试仪检查电压互感器的组别是否符合设计要求。
3、用双臂电桥或数字微欧计测量电压互感器的绕组直流电阻值，应符合产品规定。
4、电压互感器的比差采用自动变比测试仪或从电压互感器低压侧加额定电压，高压侧用标准互感器进行测量的方法进行测试，其变比误差应符合产品要求。
5、空载电流及感应耐压试验，采用调压器、电流表及电压表进行试验。
在电压互感器二次线圈通入额定电压进行空载电流测试，其值不做规定，感应耐压试验是将二次绕组通入额定电压的1.3倍电压，持续三分钟，观察励磁电流有无变化。
强电系统调试方案(1)
强电系统调试方案(1) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN.强电系统调试方案系统调试必须在安装完成并报验合格后才可实施。
熟悉图纸：通读调试范围内有关图纸，记录调试关键，编制调试步骤、操作程序。
技术交底：调试小组内进行技术交底，讲解注意事项，做到调试人员人人皆知调试要领、注意事项。
安全交底：由安全员进行安全教育，宣讲送电时、停电时及调试时的注意事项，落实到每位调试人员。
一般调试流程：首先进行单系统调试，再进行系统联调。
1 调试的系统和设备a)防雷及接地电阻b)照明配电箱、表箱、户箱和回路开关、灯具、插座等系统2 调试项目c)电气接地电阻测试◆电气接地测试包括防雷接地、保护接地、工作接地电阻测试，本工程防雷接地与强、弱电采用共用接地网，接地电阻不大于Ω。
◆变配电室工作接地和保护接地电阻测量按供电部门要求进行。
◆电气接地电阻的检测仪器应在检定有效期内，电气接地电阻检测结果添入附件1电气接地电阻测试记录表C6-29内。
◆等电位联结应进行导通性测试，测试电源采用1#电池6节串联直流9V，测试电流大于0.2A，从等电位联结点到连接点回路末端电阻不大于3Ω时，联结合格。
d)电气绝缘电阻测试◆测试仪表按规定100V以下的电气设备或回路，采用250V兆欧表；500V以下至100V采用500V兆欧表；3000V以下至500V采用1000V兆欧表；10000V以下至3000V采用2500V兆欧表。
◆电气绝缘电阻测试包括从变配电室配电柜送出的所有低压电缆，动力配电箱、照明配电箱、户箱和照明线路，应分别按系统回路进行测试，不得遗漏。
绝缘电阻测试仪表为1000伏，测试黄相与绿相、黄相与红相，绿相与红相，黄、绿、红与零、黄、绿、红与地之间绝缘电阻应不低于0.5 MΩ。
低压电器绝缘电阻值大于等于≥1MΩ，潮湿场所，绝缘电阻值大于等于≥0.5MΩ为合格，低于0.5MΩ为不合格，1000V及以下电力电缆绝缘电阻一般不低于10MΩ。
强电系统调试方案（1）
强电系统调试方案（1）.强电系统调试方案系统调试必须在安装完成并报验合格后才可实施。
熟悉图纸：通读调试范围内有关图纸，记录调试关键，编制调试步骤、操作程序。
技术交底：调试小组内进行技术交底，讲解注意事项，做到调试人员人人皆知调试要领、注意事项。
安全交底：由安全员进行安全教育，宣讲送电时、停电时及调试时的注意事项，落实到每位调试人员。
一般调试流程：首先进行单系统调试，再进行系统联调。
1 调试的系统和设备a)防雷及接地电阻b)照明配电箱、表箱、户箱和回路开关、灯具、插座等系统2 调试项目c)电气接地电阻测试◆电气接地测试包括防雷接地、保护接地、工作接地电阻测试，本工程防雷接地与强、弱电采用共用接地网，接地电阻不大于0.5Ω。
◆变配电室工作接地和保护接地电阻测量按供电部门要求进行。
◆电气接地电阻的检测仪器应在检定有效期内，电气接地电阻检测结果添入附件1电气接地电阻测试记录表C6-29内。
◆等电位联结应进行导通性测试，测试电源采用1#电池6节串联直流9V，测试电流大于0.2A，从等电位联结点到连接点回路末端电阻不大于3Ω时，联结合格。
d)电气绝缘电阻测试◆测试仪表按规定100V以下的电气设备或回路，采用250V兆欧表；500V以下至100V采用500V兆欧表；3000V以下至500V采用1000V兆欧表；10000V以下至3000V 采用2500V兆欧表。
◆电气绝缘电阻测试包括从变配电室配电柜送出的所有低压电缆，动力配电箱、照明配电箱、户箱和照明线路，应分别按系统回路进行测试，不得遗漏。
绝缘电阻测试仪表为1000伏，测试黄相与绿相、黄相与红相，绿相与红相，黄、绿、红与零、黄、绿、红与地之间绝缘电阻应不低于0.5 MΩ。
低压电器绝缘电阻值大于等于≥1MΩ，潮湿场所，绝缘电阻值大于等于≥0.5MΩ为合格，低于0.5MΩ为不合格，1000V及以下电力电缆绝缘电阻一般不低于10MΩ。
测试结果写入附表2电气绝缘电阻测试记录表C6-31，检测仪表应在检定有效期内。
强电工程调试
强电工程调试1.调试原则1）先干线，后支线；2）先手动后自动，先点动后连续；3）先无负荷后有负荷；4）先低压动力系统，后照明系统；5）上道工序不合格，下道工序不进行。
2.调试程序电气工程调试程序如下：电气工程试运转、联动试车的主要内容:3.配电干线测试首先应在电气器具未安装前进行线路绝缘测试：将灯头盒内导线分开，开关盒内导线连通，测试时应将干线和支线分开，一人测试，一人及时读数并记录。
其次应在电气器具、电箱全部安装完后(送电前)进行测试：将线路上的开关刀闸、仪表、设备等用电开关全部置于断开位置，测试方法同上所述，确认绝缘测试无误后再进行送电试运行。
1kV电缆选用1kV兆欧表，对电缆进行测试，绝缘电阻在10MΩ以上。
电缆的绝缘测试需用1kV兆欧表测试电缆每芯的绝缘电阻，要求逐根测量导线和导线、导线与铜护层之间的绝缘电阻，测试值均应在200MΩ以上，如低于200MΩ则应找出受潮处并用喷灯火焰加热逐潮，直到达到200MΩ以上。
对于中间接头处的绝缘电阻应大于500MΩ。
电线线路的绝缘测试一般选用500V、量程为0～500MΩ的兆欧表。
测量线路绝缘电阻时,兆欧表上有三个分别标有“接地”(E)、“线路”(L)、“保护环”(G)的端钮，应将被测两端分别接于E和L两个端钮上。
4.配电箱柜调试调试方法本工程配电箱柜数量很多，配电箱柜内低压电器的验收调试主要依托厂家的设备出厂验收及相关支持，安装前一般只作外观检验，但在各专业联合调试中需要对部分配电箱柜内的低压电器进行调试。
低压断路器测试：一般性检查；电磁脱扣器通电试验。
双金属片热继电器测试：一般性检查；动作值试验。
接触器测试：一般性检查；接触器的动作试验。
启动器测试：一般性检查；自耦降压启动器的电气性能试验。
二次接线绝缘电阻测试：二次回路的绝缘电阻值必须大于1MΩ(用500V兆欧表检查)。
二次接线交流耐压试验：箱柜的交流工频耐压实验。
当绝缘电阻值大于10MΩ时，用2.5kV兆欧表测试1min，应无闪络击穿现象；当绝缘电阻在1－10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
电气系统调试方案
第一章工程概况1.1工程主要概况工程名称：建设单位：。
总承包单位。
设计单位：监理单位：项目地址：地下室建筑面积：9460m2本工程接地型式采用TN-S 系统，设置专用接地线(即PE线)。
1.2本工程调试内容本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。
(高低压变配电系统及发电机系统)由专业班组进行调试。
包括配电箱、控制箱、配电干线及设备单体的调试。
1.2调试说明1.2.1 本调试方案根据本项目的施工进度和现场条件，并以配合其他专业为目的而制定；1.2.2 本调试方案根据现场情况会有所修正；1.2.3 调试中，要求所有操作工人为持证电工，并按规程进行所有操作。
1.2.4电气系统调试流程，如下图第二章电气调试调试必须执行现行国家、省、市规范规定等。
本方案所述内容及施工工艺如与施工图纸有矛盾，则应以图纸要求为准。
调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统一用表》要求，填写好相应的调试、检测记录、表格，并各有关人员签名，作为调试结果，留作交工验收、存档之用。
2.1送电前的准备工作和环境条件为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参与，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测一次成功。
低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。
各电器的主要元件经有关部门检测合格。
检查接地、接零是否完整、可靠，是否有漏接。
检查所有开关、插座面板是否安装完成，无遗漏。
检查所有开关箱安装是否正确，压接紧固。
所有线路用绝缘表摇测相对地、零对地电阻值符合规范要求。
检查电源是否已进配电箱。
2.2主要调试项目及方法2.2.1调试的主要项目1、电缆的测试2、母线槽的检查、测试3、低压送电屏至各楼配电箱的送电4 、照明、插座回路的测试5 、配电屏至设备配电箱线路和配电箱的检查6、设备的调试7、照明系统的受电8、水泵的调试、通风设备的调试2.2.2电缆的测试及回路受电1）记录表格（电缆电线绝缘电阻检查记录）2）电缆线路送电前的测试（1）绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓，单独测量电缆之绝缘电阻；测试绝缘电阻使用500V摇表，确保电缆绝缘电阻不小于1兆欧（国家规范为0.5兆欧，1兆欧为我方要求，以下同）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强电系统调试方案
强电系统调试组织机构-
强电系统调试方案
一、调试准备及注意事项：
对调试时间作出妥帖安排，并通知各施工单位作好施工人员的安全指导工作及相关设备供应厂商相关技术人员到场协助调试。
保证成套配电箱、柜及各调试区域照度充分。
将安全警告标志牌，如“有电，请勿触摸”、“调试中、请勿合闸”等悬挂或置于醒目位置。
检查成套配电箱、柜及各配电设备内是否清扫干净，有无线头、灰尘等粘附于开关、线排、仪表等元器件上。
检查各终端回路设备（如灯具、开关、插座、电机等）是否接线完好，若有未接线之回路须将电源线分相、零采用绝缘胶带做好绝缘处理，以避免造成短路及损坏设备。
二、调试内容
-配电系统测试及调试
-干支线的电气调试；
-各类泵的电气调试；
-防雷接地电阻的测试。
三、调试程序：
配电系统测试及调试
1、互感器试验（电流互感器及电压互感器）
互感器的试验内容包括:测量绕组的绝缘电阻；绕组连同套管对外壳的交流耐压试验；测量电压互感器一次、二次绕组的直流电阻；测量电流互感器的励
磁特性曲线；测量电压互感器的空载电流和励磁特性；检查互感器的三相结线组别和单相互感器引出线的极性；检查互感器变化。
2、电力变压器试验（干式变压器和油浸变压器两种）
电力变压器的试验包括:测量绕组连同套管的绝缘电阻；检查所有分接头的变压比；检查变压器的三相结线组别；测量绕组连同套管的绝缘电阻、吸收比；绕组连同套管的交流耐压试验；测量与铁芯的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；绝缘油的耐压试验；有载调压切换装置的检查和试验；额定电压下的冲击合闸试验；检查相位；测量噪音。
3、隔离开关、负荷开关及高压熔断器试验
隔离开关、负荷开关及高压熔断器的试验包括:测量绝缘电阻；测量高压限流熔丝管熔丝的直流电阻；测量负荷开关导电回路的电阻；交流耐压试验；操动机构的试验。
4、电力电缆试验
电力电缆的试验包括：测量绝缘电阻；直流耐压试验及泄漏电流测量；检查电缆线路的相位。
5、电容器试验
电容器的试验包括:测量绝缘电阻；测量电容器的电容值；并联电容器的交流耐压试验；冲击合闸试验。
6、二次回路试验
二次回路的试验包括:测量绝缘电阻；根据设计图纸检查线路的准确性；交流耐压试验。
7、1KV及以下配电装置和馈电线路试验
1KV及以下配电装置和馈电线路的试验包括:测量绝缘电阻；电力配电装置的交流耐压试验。
8、低压电气试验
低压电气的实验包括:测量低压电气连同连接电缆及二此回路的绝缘电阻；低压电气动作情况检查；低压电气连同连接电缆及二次回路的交流耐压试验。
9、系统试验
配电系统的整体试验必须在所有设备的单体试验完成后进行。
试验根据设
计图纸的要求进行。
一般情况下有高压自投试验；低压自投试验；过流保护试验（速断，延时）；欠压（过压）动作试验；中央信号屏警笛、警铃报警；变压器（干式）超温启动风机试验；低压开关闭锁功能（三锁二钥匙）等。
照明系统调试措施
照明调试主要包括照明线路绝缘电阻测试、照明器具检查、照明送电、照明全负荷试验，其调试按如下流程进行：
照明调试各阶段的调试要求见表：
动力系统调试措施
动力系统调试为低压配电柜之后动力系统的调试。
动力系统调试分阶段进行，先进行配电干线送电，再进行动力设备调试，动力设备调试为我方配合设备专业进行。
配电干线送电
配电干线送电是指从变电室400V/230V配电柜向各区域配电箱送电。
配电干线送电按下面流程进行：
电缆绝缘摇测需测试L1与L2、L2与L3、L3与L1、各相与地线之间、各相与零线之间、零线与地线之间的绝缘电阻值，绝缘电阻值大于0.5 MΩ。
在送电之前，对配电箱需进行测试，检查二次回路接线是否正确，二次回路的绝缘值是否符合规范要求，箱内的元器件的各项参数是否符合产品技术与国家规范要求。
正式通电前断开配电干线系统的所有开关，送电过程中，从400V/230V配电柜按顺序合闸，每一个开关合闸后立即挂上通电标识，每合一路，送电方与受电方及时联系，确信回路正确后，方可送下一路。
动力调试要求：
动力调试主要包括动力线路绝缘电阻测试、电机检查、1A小电流送电测试、空载负荷调试、满载负荷调试每项工作具体要求见表。
调试记录
对各终端回路的通电电压、电流作好数字记录，并对检查结果作出分析，若有异常须分析出原因，并作出整改措施。
对各机组进行空载试验，对其启动电流、空载运行电压、电流作好详细的数字记录，检查是否有过载、过热、短路等现象。
若有异常通知相应供应厂家会同相关技术人员排除故障。
对低压配电设备相关运行情况及防雷接地电阻通过仪表作好数字记录（如电压、电流），检查分析是否有超负荷以及电压不稳定等现象。
柴油发电机调试
1、柴油发电机组并车运行
并车时必须避免产生巨大的冲击电流，以防止发电机受到损坏，为了避免巨大冲击电流的产生，要使机组双方具有一致的相序、相等的电压、同样或者十分接近的频率和相位。
本工程并车有专用的并车配电柜，由并车柜检测相序、电压、频率和相位，发出调整指令。
并车过程为先起动的一台机组投入母排，第二台机组随即启动，并车系统收集第二台机组的输出与第一台机组的输出作出比较，并将比较结果反馈到待并机机组的控制屏，由控制屏发出指令调校机组车速。
当车速符合母排频率时，系统开始比较相位，当相位一致时，将第二台机组之输出开关合上并车。
2、柴油发电机调试
（1）设备检查
柴油发电机调试中的四种基本状态。
以往类似工程管理用表格
在以往类似工程施工中，系统调试过程中，我们除了使用国家规定的检测记录表格，公司统一制定了调试管理记录表，针对每个调试区域，落实操作者、复核者、资料整理人员，并统筹安排调试时间，并报主管监理、顾问负责人进行验收，管理表格如下。
调试管理记录表
调试尾项清单
为解决系统调试时总是有很多零零碎碎的尾项需要一一去完成或整改，有的时候难免有所遗漏，如何才能详尽的动态反映出现场调试尾项情况，并及时组织相关人力物力去有效收尾，我们在类似项目使用了尾项清单，该表格采用Excel表格制作。
《调试尾项清单》表格（以下简称《清单》）。
在此表格中可以分区域罗列出需要调试收尾的各项内容、区域位置；提出问题的相关人员及落实解决的
相关人员；提出调试尾项的时间及需要解决此尾项的最终时间；此尾项的紧急程度，是否需要优先处理等。
经过我公司的多次使用此表格，其优势如下：
1、内容详尽：在《清单》中可以分建筑、分区域提出需要落实完善或整改的内容，还可以详尽到具体的部位。
2、责任明确：在《清单》中，自调试尾项提出到解决问题每一个过程都都可以明确出提出者、落实解决问题的相关责任人及需要配合的相关人员等；并且明确出需要解决此问题的解决时间。
3、条理有序：在《清单》中，每一项调试尾项在罗列时，可以根据施工现场的实际情况确定其解决的先后顺序。
如果是急需解决的问题，可以在《清单》中标出“优先处理”，这样相关责任人就可以此顺序合理安排施工现场的相关工序。
4、动态反应：每一项调试尾项都可以实时跟进现场的落实情况，从提出时间到最终的解决时间都可以明确的反映出。
如果最终单一的尾项落实完成，可以在《清单》中实时标注完成。
5、查阅方便：在《清单》中，可以通过表头中的分类项进行“筛选”命令，可以清楚的反应出每个区域有多少尾项、每个人提出多少问题、每个相关责任人需要解决多少尾项、在每个周期内（譬如每周例会）解决落实有多少尾项，下次开会时了可以通过“筛选”命令关闭是否关闭项的“是”，只解决未关闭的事项等。
6、版次分明：为区分每个处理尾项的周期（譬如每周例会）有多少尾项，可以分版次标明。
