金相制样怎么做四步带您轻松完成金相制样

金相制样怎么做四步带您轻松完成金相制样

引言概述金相制样是金相显微镜观察金属材料组织结构的重要步骤,通过制备薄片、腐蚀、研磨和脱脂等工序,可以使金属材料的内部结构得到清晰的显微观察。

本文将分为四个步骤详细介绍金相制样的具体操作方法。

正文内容一、薄片制备1.样品制备:首先根据需要选取形状规则的金属材料样品,确保样品具有平整的表面。

2.防氧化处理:将金属样品进行防氧化处理,可以采用喷雾或浸泡法,确保样品表面不会产生氧化层。

3.嵌入材料选择:选择合适的嵌入材料,常见的有环氧树脂、热塑性树脂等。

4.嵌入操作:将金属样品放入嵌入材料中,避免产生空隙和气泡。

5.切片制备:使用金相切割机将嵌入材料得到的样品制备成薄片,要求切割平整、无损伤。

二、腐蚀1.腐蚀剂选择:根据金属材料的种类选择合适的腐蚀剂,如Nital溶液、Picral溶液等。

2.腐蚀时间控制:将切割好的薄片放入腐蚀剂中,控制腐蚀时间以便得到清晰的组织结构。

3.去除残留物:腐蚀后,需使用去脂剂将腐蚀产物和残留物彻底清洗干净,以避免影响后续的观察。

三、研磨1.研磨工具选择:根据样品的硬度选择合适的研磨工具,如砂纸、颗粒研磨液等。

2.研磨顺序:采用不同颗粒度的研磨材料进行多次研磨,逐渐减小颗粒度,直到得到平滑的表面。

3.研磨压力控制:研磨时要均匀施加适度的压力,以避免因过大的压力造成样品形变或损伤。

四、脱脂1.脱脂材料选择:根据嵌入材料的种类选择合适的脱脂剂,如醇类、醚类等。

2.脱脂时间控制:将研磨后的样品放入脱脂剂中,控制脱脂时间以去除嵌入材料和残留的脂肪。

3.温度和搅拌条件:适当的温度和搅拌条件有助于脱脂的彻底性,但需避免过高的温度造成金属样品变质。

总结金相制样是金相显微镜观察金属材料组织结构的必要步骤,通过薄片制备、腐蚀、研磨和脱脂等工序,可以使金属材料的内部结构得到清晰的显微观察。

在具体操作中,需要注意嵌入材料的选择、腐蚀时间的控制、研磨压力的掌握以及脱脂条件的调整。

只有严格按照操作规程进行,才能完成高质量的金相制样工作,为金属材料的相关研究提供可靠的数据基础。

1-第一讲 金相试样的制备

1-第一讲  金相试样的制备

第二讲金相试样的制备样品制备的基本步骤:取样、镶嵌、磨光、抛光四个步骤。

每项操作都必须严格、细心,因为任何阶段上的失误都可能影响以后的步骤;在极端的情况下,不正确的制样可能造成组织的假像,从而得出错误的结论。

样品制备的方式:手工制样、机械制样、自动制样。

一、金相试样的截取选取合适的、具有代表性的试样是金相研究和检验中至关重要的第一步,必须注意取样得部位、数量、尺度、磨面的取向和试样的截取方法。

取样必须恰到好处地给材料提出统计上的可靠描述。

1、取样的原则:取样部位的选取取决于被检验材料或零件的特点、加工工艺过程及热处理过程、使用情况等。

根据检验目的和要求,通常分为两大类:系统取样、指定取样。

⑴系统取样:选取的试样必须能表征被检验材料或零件的特点,即要有代表性。

常规检验所取试样的部位、形状、数量、尺寸等都有明确的规定,详见有关标准:国标(GB)、冶标(YB)、航标(HB)。

例如,标准中规定:棒材、钢锭、钢胚,在材料两端取样;热轧型材则同时取横向、纵向两组试样;航空压气机盘则要从径向、轴向、弦向同时取样。

⑵指定取样:根据所研究的问题,有针对性的取样。

例如:零件失效分析的试样即属此类,必须根据零件使用部位、受力情况、出现裂纹的部位和形状等具体情况,抓住关键部位分别在材料失效部位和完好部位取样,以便对比分析,找出失效的原因。

比如裂纹源区就是重要的取样部位。

磨面取向:根据生产工艺、产品形状、研究目的而定。

形状尺寸:通常是Φ12×12mm的圆柱体或是12×12×12 mm的正方体;实际工作中还要具体问题具体分析。

试样太大、太小都不好;太大,则制备样品时费时费力;太小,则操作不便。

试样边缘无特殊要求时要磨制出倒角。

取样数量:实际生产中,某一材料、某一项目的检验,通常不会是单独的一个样品,一般是3~4个,以求统计上的可靠性。

在研究结果和检验报告上所列举的金相照片,必须注明截取部位和检验面的方向,甚至画图说明。

金相制样的几点技巧和常见问题的解决方法

金相制样的几点技巧和常见问题的解决方法

金相制样的几点技巧和常见问题的解决方法金相制样是金属材料分析的重要工序之一,通过金相制样可以对金属材料的组织结构、成分及性能进行分析,从而为材料的研发、生产和应用提供重要的数据支持。

金相制样需要结合一定的技巧和经验,才能确保制样的准确性和可靠性。

下面将介绍金相制样的几点技巧和常见问题的解决方法。

一、金相制样的技巧1. 样品的准备金相制样的第一步是进行样品的准备工作。

在准备样品时,需要保持样品表面的平整度和光洁度,避免表面存在划痕、氧化层或其他杂质,以免影响后续的制样工作。

需要根据不同的金相分析方法选择合适的样品形状和尺寸,如圆片、矩形片、柱状等。

2. 样品的固定在制样过程中,样品的固定是非常重要的一步。

固定样品的方式有多种,可以采用胶水固定、机械夹持或热压等方法,根据具体情况选择适合的固定方式。

固定时需要确保样品与夹具之间的固定紧密稳固,避免在后续的研磨和抛光过程中出现移动或松动的情况。

3. 研磨和抛光研磨和抛光是金相制样的关键步骤,它直接影响着制样后的观察效果和分析结果。

在研磨和抛光过程中,需要注意以下几点技巧:(1)选择合适的研磨纸和抛光布,一般情况下研磨纸的编号需要逐步递减,抛光布的粒度也需要逐步提高,以确保研磨和抛光的逐步精细化。

(2)控制研磨和抛光的时间和力度,避免过度研磨和抛光导致样品表面的变形或损坏。

(3)定期更换研磨纸和抛光布,避免使用磨损严重的工具影响制样效果。

4. 腐蚀和显微组织观察在金相制样中,由于金属材料的组织结构通常是在显微结构下才能观察到的,所以需要进行腐蚀操作来显现组织结构。

腐蚀工艺的选择需要根据不同的金相分析目的和样品特性进行,一般包括室温腐蚀、热腐蚀和电解腐蚀等方式。

腐蚀后,需要进行显微组织的观察和分析,以获得样品的组织结构信息。

5. 成像和分析金相制样后,需要进行显微镜观察和成像,以获取样品的组织结构图像。

在成像过程中,需要根据不同的观察目的选择合适的成像方式和参数,保证观察到清晰、准确的组织结构。

金相制样的几点技巧和常见问题的解决方法

金相制样的几点技巧和常见问题的解决方法

金相制样的几点技巧和常见问题的解决方法全文共四篇示例,供读者参考第一篇示例:金相制样是金相分析的基础,是金相显微镜观察的前提。

在金相制样过程中,有一些技巧和常见问题需要注意和解决。

下面就金相制样的几点技巧和常见问题的解决方法进行详细介绍。

一、几点技巧1. 样品的选择金相制样的第一步是选择好样品。

样品应具有代表性,要求平整,不得有太深的划痕和凹陷,以免在抛光过程中难以去除。

样品的大小也要符合实验要求,通常情况下,样品的尺寸应该大于所选磨纸的直径。

2. 制样工具的选择在金相制样过程中,使用的制样工具也很重要。

通常需要使用砂纸、研磨片、抛光布、抛光液等工具。

选择合适的研磨片和抛光布材质和颗粒大小是非常有必要的,这样才能确保制样过程的顺利进行和样品的良好表面质量。

3. 抛光工艺抛光是金相制样中非常关键的一步,影响着金相显微镜观察结果的准确性。

在抛光过程中,抛光液的选择及使用方法是非常重要的,应该根据不同的样品材质和硬度来选择合适的抛光液。

抛光时间和速度也需要掌握好,过短或者过长都会影响到最终的抛光效果。

二、常见问题及解决方法1. 样品表面不平整如果选择的样品表面不平整,可能会导致在制样过程中很难获得理想的抛光效果。

解决方法是先通过砂纸或者研磨片对样品进行初步的打磨和修整,使其表面尽可能平整,然后再进行后续的抛光工艺。

2. 样品过热在抛光过程中,如果样品因为工具与样品摩擦产生过热,会导致样品表面的金相组织发生改变,造成实验结果的不准确。

解决方法是调整抛光时间和速度,适当减小抛光压力,避免过度加热。

3. 抛光效果不理想如果抛光出现效果不理想,表面出现划痕和凹陷,可能是因为抛光液的选择不当,或者是抛光时间和速度控制不准确所致。

解决方法是根据样品的硬度和材质选用合适的抛光液,同时对抛光时间和速度进行调整,直到获得最佳的抛光效果。

4. 显微观察结果不清晰在制样后使用金相显微镜观察时,如果观察结果不清晰,可能是因为样品的抛光效果不好,或者是显微镜的调整不当。

金相试样的制备及金相组织观察

金相试样的制备及金相组织观察

金相试样的制备及金相组织观察金相试样是金相学中的重要实验手段,用于观察金属材料的晶体结构、相组成和组织形态等信息。

下面我们将介绍金相试样的制备方法及金相组织观察过程。

一、金相试样的制备方法1.试样的切割:首先需要从金属材料中切割出代表性的试样。

切割试样时应注意保持试样尺寸的标准,确保试样的大小符合实验要求。

2.粗磨:经切割获得的试样通常都有较粗糙的表面。

因此需要进行粗磨,以便进一步处理。

粗磨可以使用粗磨纸或砂轮进行,以去除试样表面粗糙度和切割留下的锋利边缘。

3.嵌埋:经过粗磨后的试样需要进行嵌埋。

嵌埋是将试样固定在一个透明的树脂中,以便进行后续的研磨和观察。

常用的嵌埋材料有环氧树脂和酚醛树脂。

4.精磨:嵌埋好的试样需要进行精磨,使试样表面更加光滑细腻。

精磨可以使用细磨纸或细磨粉进行,常见的精磨粉有二氧化硅粉和氧化铝粉。

5.抛光:精磨后的试样表面通常仍然存在一些微小的研磨痕迹和表面附带物。

为了进一步减小试样表面的痕迹和提高试样表面的光洁度,可以进行抛光。

抛光可以使用砂轮、刚玉研磨粉或抛光膏进行。

6.腐蚀:一些试样需要进行腐蚀处理,以便观察金相组织。

腐蚀可以通过直接浸泡试样在腐蚀剂中,或者使用腐蚀电解槽进行。

7.清洗:试样制备完成后,需用酒精/丙酮和超声清洗剂进行清洗,以彻底清除试样表面的污染物和残留物。

最后使用纯酒精对试样进行干燥。

二、金相组织观察过程1.试样装入金相显微镜:制备好的金相试样需要装入金相显微镜进行观察。

可以将试样固定在显微镜的试样夹上,并通过显微镜的调节装置使试样位于镜头的焦点上。

2.调焦:通过调节显微镜的焦距,使试样清晰可见。

根据试样的形状和纵深,需要调整显微镜的焦距,以确保试样表面和内部的细节都能清晰显示。

3.选择放大倍率:根据所需观察的试样细节,选择合适的放大倍率进行观察。

通常金相显微镜的放大倍率范围从10倍至1000倍不等。

4.观察金相组织:通过显微镜观察试样中的金相组织。

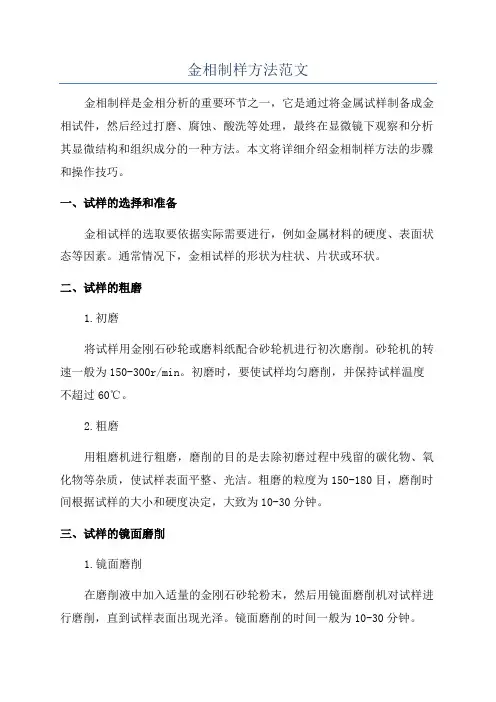

金相制样方法范文

金相制样方法范文

金相制样方法范文金相制样是金相分析的重要环节之一,它是通过将金属试样制备成金相试件,然后经过打磨、腐蚀、酸洗等处理,最终在显微镜下观察和分析其显微结构和组织成分的一种方法。

本文将详细介绍金相制样方法的步骤和操作技巧。

一、试样的选择和准备金相试样的选取要依据实际需要进行,例如金属材料的硬度、表面状态等因素。

通常情况下,金相试样的形状为柱状、片状或环状。

二、试样的粗磨1.初磨将试样用金刚石砂轮或磨料纸配合砂轮机进行初次磨削。

砂轮机的转速一般为150-300r/min。

初磨时,要使试样均匀磨削,并保持试样温度不超过60℃。

2.粗磨用粗磨机进行粗磨,磨削的目的是去除初磨过程中残留的碳化物、氧化物等杂质,使试样表面平整、光洁。

粗磨的粒度为150-180目,磨削时间根据试样的大小和硬度决定,大致为10-30分钟。

三、试样的镜面磨削1.镜面磨削在磨削液中加入适量的金刚石砂轮粉末,然后用镜面磨削机对试样进行磨削,直到试样表面出现光泽。

镜面磨削的时间一般为10-30分钟。

2.镜面抛光将试样放置在抛光台上,涂抹上抛光液。

然后,用抛光布沿着一个方向进行抛光,直到试样表面出现光泽。

抛光的时间一般为5-10分钟。

四、试样的腐蚀和酸洗1.腐蚀将试样放置在腐蚀剂中,根据试样的组织结构和需要的结果选择适当的腐蚀剂。

腐蚀时间一般为几秒至几分钟不等。

2.酸洗用稀硝酸或其他酸性溶液对试样进行酸洗,去除腐蚀产物并清洗试样表面。

酸洗的时间一般为1-2分钟。

五、试样的显微观察和分析将试样放置在显微镜下进行观察和分析,根据试样的组织结构和成分进行相应的判断和分析。

总结:金相制样是金相分析的重要环节,正确的制样方法可以保证分析结果的准确性和可靠性。

制样过程中需要注意的是控制试样的温度、磨削的速度和时间等因素,以及选择合适的腐蚀剂和酸洗溶液。

制样完成后,通过显微观察和分析,可以对试样的组织结构和成分进行细致地了解和分析。

金相试样的制备与技巧

金相试样的制备与技巧

金相试样的制备与技巧摘要:本文简要叙述了金相试样的制备方法,通过对金相试样制备过程的试验研究,总结了取样、镶嵌、磨制、抛光、侵蚀、以及制样过程的各个步骤地操作方法,并指出了在金相样品制备过程的技巧。

关键词:金相试样、制备、技巧1.制样常用的设备及材料在金相试样制备过程中,粗磨常用质地较好的水砂纸,细磨则采用280号、320号、01–06号金相砂纸;机械抛光用p-2型金相试样抛光机,抛光织物多为海军呢,抛光粉为研磨糕和Cr2O3粉末。

2.1 取样原则根据显微组织分析要求,分析样品材料的加工特点或零件的承载和失效特点以及相关的技术标准和技术协议2.2 取样方法(1)根据样品材料的加工特点锻轧件、脱碳、显微组织、网状组织、炭素工具钢及弹簧钢中的石墨、发裂等检验项目在材料横截面上取样;非金属夹杂物、液析、带状组织、白点、碳化物不均匀度、铁素体相等检验项目在材料纵截面上取样;需经热处理进行检验的项目,如本质晶粒度、晶间腐蚀、带状组织、网状组织、碳化物不均匀度等项目,从材料纵向还是横向取样可按有关规定标准执行;铸件在材料中心或心部取样。

(2)根据零件承载和失效特点切取失效部位和完好部位的样品,以便进行分析对比。

(3)根据特殊零件取样相关规定例如,汽车齿轮渗碳零件的取样,通常马氏体及残留奥氏体检测取样部位在齿面的节圆出;心部特素体检测取样部位在齿高的1/3出的中心部位;碳化物检测取样部位在齿顶角处;表面脱碳层取样部位在齿根处。

样品尺寸边长为10-15cm,用砂轮切割或电火花切割;对于大件材料,火焰切割后,需将加热端截去至少20cm以上,把加热影响区去处,再用砂轮切割或电火花切割制得合格尺寸样品。

2.3 取样的标志对已制备好的样品进行编号3. 镶嵌金相样品通常为10-15cm的块状样品。

镶嵌一般适用于细小及形状不规则的工件或者需观察表层组织的工件。

镶嵌的方法可满足高效自动化要求,根据磨抛机夹持头尺寸要求,制备镶嵌样品,可一次同时实现多个样品的,磨抛要求,获得质量良好的磨抛表面。

金相试样制备

金相试样制备

金相试样制备金相试样制备1. 概述金相试样制备是金相学中非常重要的一环,它是对金属材料进行显微结构分析的基础。

金相试样制备的目的是为了获得光滑、平整、无损伤的试样表面,以便能够清晰地观察和分析金属材料的显微结构。

本文将介绍金相试样制备的一些基本步骤和常用技术。

2. 试样制备步骤2.1 试样采样金相试样制备的第一步是采样。

为了能够代表整个金属材料的组织结构,采样要尽可能地具有代表性。

一般情况下,可以在合适的区域进行切割或者取样。

需要注意的是,采样时要避免热影响区,以免对试样的显微结构分析造成影响。

2.2 试样切割采样完成后,试样需要进行切割。

切割的目的是获得具有一定尺寸和形状的试样,以便后续的磨削和抛光操作。

切割时要选择适当的切割工具,并确保切割过程中试样不会受到过度热量和振动。

2.3 磨削磨削是金相试样制备中非常重要的一步。

它主要是通过砂轮或研磨纸将试样表面进行粗糙度的处理,以消除切割过程中引入的表面损伤和痕迹。

磨削时要注意不要过度磨削,以免影响试样的显微结构。

2.4 抛光抛光是对试样进行精细处理的步骤,它可以进一步提高试样表面的光洁度和平整度。

常用的抛光方法有机械抛光和化学抛光两种。

机械抛光主要通过使用不同颗粒粒度的研磨颗粒来获得所需的表面处理效果;化学抛光则是利用化学药剂对试样进行表面处理,使其表面得到一定的腐蚀,从而获得平整光滑的试样。

抛光后的试样表面应当清洁无杂质。

2.5 腐蚀腐蚀是为了突显金属材料的组织结构而进行的一项处理。

通过选择合适的腐蚀剂和腐蚀条件,可以使材料显微结构中的晶粒、孔隙、相等细节更加清晰可见。

腐蚀过程中需要控制好时间和温度,以免对试样的组织结构造成不可逆的影响。

2.6 清洗和干燥试样制备完成后,需要对试样进行彻底清洗以去除残留的腐蚀剂和杂质。

清洗可以使用溶剂、超声波等方法进行。

完成清洗后,试样需要进行干燥,以保证试样的稳定性和光学观察的准确性。

3. 技术要点与注意事项3.1 选取合适的制备方法在进行金相试样制备时,需根据具体试样材料和要求,选择合适的制备方法。
