IC命名 封装 批号 常识等大全
国外IC芯片命名规则（二）
国外IC芯片命名规则（二）MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 5 61. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ，-04 4MHZ，-10 10MHZ，-16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CMOS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM 锁存2．类型：空白…NMOS，C…CMOS，V…小功率3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白5V +10%Vcc，X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns， 100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 101．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列：62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白ROM T OTP （PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V7．端到末端电阻：Z 1KΩ，Y 2KΩ，W 10KΩ，U 50KΩ，T 100KΩ8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。

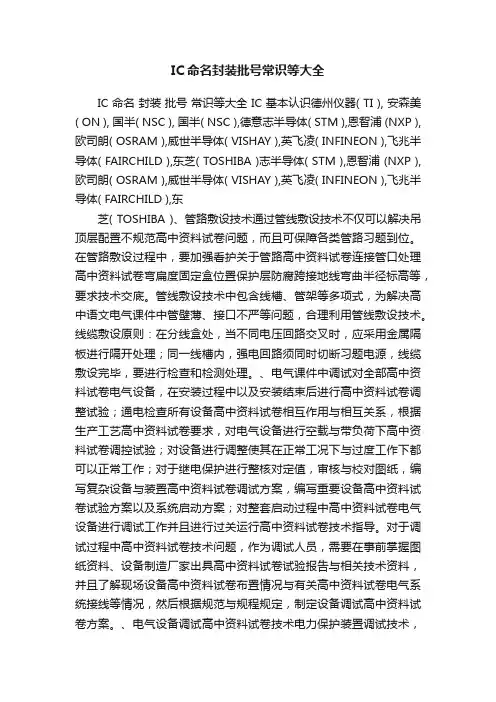

IC命名封装批号常识等大全
IC命名封装批号常识等大全IC 命名封装批号常识等大全 IC 基本认识德州仪器( TI ), 安森美( ON ), 国半( NSC ), 国半( NSC ),德意志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )、管路敷设技术通过管线敷设技术不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。
在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。
管线敷设技术中包含线槽、管架等多项式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。
线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。
、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。
对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
IC命名 封装 批号 常识等大全 IC基本认识
IC命名封装批号常识等大全IC基本认识德州仪器( TI ), 安森美( ON ), 国半( NSC ), 国半( NSC ),德意志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )↑IC封装如上IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MA XIM公司的以MA X为前缀，AD公司的以A D为前缀，ATMEL公司的以A T为前缀，C Y公司的以C Y为前缀，像A MD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；A LTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
A L TERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG 为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司F LASH常识：AM29L V 640 D（1）U（2）90R WH（3）I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-film M=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=U nifom highest address L=U nifom low est address U、BL A NK=U nifom3：表示封装：P=PDIP J=PL CC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0℃TO+60℃I=-40℃TO+85℃E=-55TO℃+85℃MA XIMMA XIM产品命名信息(专有命名体系)MA XIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
电子元器件知识：IC封装大全宝典(二)
电子元器件知识：IC封装大全宝典（二）
7、CLCC(ceramicleadedchipcarrier)
带引脚的陶瓷芯片载体，表面贴装型封装之一，引脚从封装的四个侧面引
出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
此封装也称为
QFJ、QFJ－G(见QFJ)。
8、COB(chiponboard)
板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路
板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用
引线缝合方法实现，并用树脂覆盖以确保可靠性。
虽然COB 是最简单的裸芯
片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。
9、DFP(dualflatpackage)
双侧引脚扁平封装。
是SOP 的别称(见SOP)。
以前曾有此称法，现在已基
本上不用。
10、DIC(dualin-lineceramicpackage)
陶瓷DIP(含玻璃密封)的别称(见DIP).
11、DIL(dualin-line)
DIP 的别称(见DIP)。
欧洲半导体厂家多用此名称。
12、DIP(dualin-linepackage)
双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑
料和陶瓷两种。
DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮
器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6 到64。
封装宽度通常。

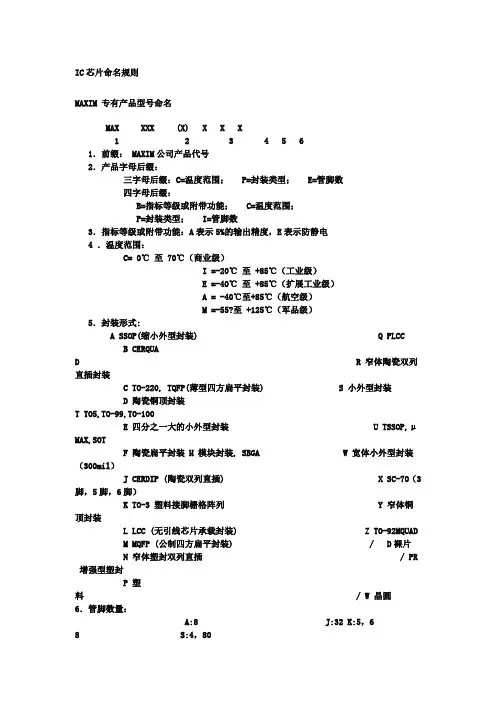

IC芯片命名规则大全
IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃ 至70℃（商业级）I =-20℃ 至+85℃（工业级）E =-40℃ 至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR 增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A 2．器件型号3．一般说明：A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器 2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码：CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插 W带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列 E自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军谩（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM） HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32， K 35， L 40， M 48， N 18，P 20， Q 2， R 3， S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型：A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CM OS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率 3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns，100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 1 01．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns 9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插 7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白 ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装 6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V 7．端到末端电阻：Z 1KΩ，Y 2KΩ，W 10KΩ，U 50KΩ，T 100KΩ 8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。
IC封装大全(图文全解)
芯片封装大全集锦详细介绍一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DI P封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。
二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用S MD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在P CB电路板上安装布线。
2.适合高频使用。
3.操作方便，可靠性高。
4.芯片面积与封装面积之间的比值较小。
Intel系列CPU中80286 、80386和某些486主板采用这种封装形式。
三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。
IC(芯片)命名-封装-批号-常识大全
香港蓝鹰电子有限公司台湾HOLTEK(合泰)IC一级代理商、代理LDO稳压IC,电压监测器,显示驱动IC,遥控编解码,单片机,时钟IC等全线产品，现货及价格等各方面都独具优势。
（可香港交货.也可以直接从Holtek出货）联系人：罗先生联系电话：5，IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY 这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1） U（2） 90R WH（3） I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-filmM=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0℃TO+60℃ I=-40℃TO+85℃ E=-55TO℃+85℃MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
芯片命名规则
IC命名规则是每个芯片解密从业人员应当了解和掌握的IC基础知识，一下详细地列出了IC 命名规则，希望对你的芯片解密工作有所帮助。
一个完整的IC型号一般都至少必须包含以下四个部分：◆.前缀（首标）-----很多可以推测是哪家公司产品◆.器件名称----一般可以推断产品的功能（memory可以得知其容量）◆.温度等级-----区分商业级，工业级，军级等◆.封装----指出产品的封装和管脚数有些IC型号还会有其它内容：◆.速率-----如memory，MCU，DSP，FPGA等产品都有速率区别，如-5，-6之类数字表示◆.工艺结构----如通用数字IC有COMS和TTL两种，常用字母C，T来表示◆.是否环保-----一般在型号的末尾会有一个字母来表示是否环抱，如Z，R，+等◆.包装-----显示该物料是以何种包装运输的，如tube，T/R，rail，tray等◆.版本号----显示该产品修改的次数，一般以M为第一版本◆.该产品的状态举例：EP 2C70 A F324 C 7 ES ：EP-altera公司的产品；2C70-CYCLONE2系列的FPGA；A-特定电气性能；F324-324pin FBGA封装；C-民用级产品；7-速率等级；ES-工程样品MAX 232 A C P E + ：MAX-maxim公司产品；232-接口IC；A-A档；C-民用级；P-塑封两列直插；E-16脚；+表示无铅产品详细的型号解说请到相应公司网站查阅。
IC命名和封装常识IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT 为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
IC常见封装大全-全彩图
一、封装作用、IC封装分类、IC封装的发展历程 二、IC封装种类汇总、21种贴装类封装汇总 三、TO封装； 四、SOT封装； 五、SOP、SOJ封装； 六、SIP封装； 七、DIP封装； 八、PLCC、CLCC封装； 九、QFP、QFN封装； 十、PGA、BGA封装； 十一、CSP封装； 十二、MSM芯片模块系统
0.65
0.22
+0.08 -0.05
0.10-+00..0085
0.25 0.127±0.08
Lead Pitch 引线间距
Row Spacing 跨度
0.65mm(25.6mil) 5.72mm(225mil)
金属外壳型封装之一。无表 TO46 直径为5毫米且高度为2.5毫米的一种圆柱形金属封装。略短于TO52。
面贴装部件。引线被插接至 TO52 直径为5毫米且高度为3.5毫米的一种圆柱形金属封装。略高于TO46。
印刷电路板。目前极少使用。
直径为8毫米且高度为4毫米的一种圆柱形金属封装。8个针脚在底部围成一
按封装形式分：TO、SOT、SIP、DIP（SDIP）、SOP （SSOP/TSSOP/HSOP）、QFP（LQFP）、QFN、PGA、BGA、CSP、 FLIP CHIP等。
按照集成电路的芯片数，可以分为单芯片封装和多芯片组件两 种。
一（3）、IC封装的发展历程
20世纪微电子封装技术的发展可分为三个阶段
并用于表面贴装。即便它拥
脚 ) 、“HEPTAWATT” (7个针脚)和“MULTIWATT” (多个针脚)等被归类为TO220
有与TO相同的形状，但不同
封装，但也可被视为SIP封装的一种。
的制造商也可能使用不同的
IC命名 封装 批号 常识等大全
IC命名封装批号常识等大全IC基本认识德州仪器( TI ), 安森美( ON ), 国半( NSC ), 国半( NSC ),德意志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )↑IC封装如上IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT 为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C 表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1）U（2）90R WH（3）I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-film M=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0℃TO+60℃ I=-40℃TO+85℃ E=-55TO℃+85℃MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
IC命名 封装 批号 常识等大全
IC命名封装批号常识等大全IC基本认识德州仪器( TI ), 安森美( ON ), 国半( NSC ), 国半( NSC ),德意志半导体( STM ),恩智浦(NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )↑ IC封装如上IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1）U（2）90R WH（3）I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-film M=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0℃TO+60℃ I=-40℃TO+85℃ E=-55TO℃+85℃MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
封装图解
英文简称 英文全称 中文解释 图片DIPDouble In-line Package 双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP 是最普及的插装型封装，应用范围包括标准逻辑IC ，存贮器LSI ，微机电路等。
PLCCPlastic Leaded ChipCarrierPLCC 封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP 封装小得多。
PLCC 封装适合用SMT 表面安装技术在PCB 上安装布线，具有外形尺寸小、可靠性高的优点。
PQFPPlastic Quad FlatPackagePQFP 封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
SOPSmall Outline Package 1968～1969年菲为浦公司就开发出小外形封装（SOP ）。
以后逐渐派生出SOJ （J 型引脚小外形封装）、TSOP （薄小外形封装）、VSOP （甚小外形封装）、SSOP （缩小型SOP ）、TSSOP （薄的缩小型SOP ）及SOT （小外形晶体管）、SOIC （小外形集成电路）等。
以下就各种品牌具体说明 说明：1后缀CSA 、CWA 其中C 表示普通级，S 表示表贴，W 表示宽体表贴。
2 后缀CWI 表示宽体表贴，EEWI 宽体工业级表贴，后缀MJA 或883为军级。
3 CPA、BCPI、BCPP、CPP、CCPP、CPE、CPD、ACPA 后缀均为普通双列直插。
MAXIM 专有产品型号命名MAX XXX(X) X X X 1234561．前缀：MAXIM 公司产品代号 2．产品系列编号：100-199 模数转换器 600-699 电源产品200-299 接口驱动器／接受器 700-799 微处理器 外围显示驱动器 300-399 模拟开关 模拟多路调制器 800-899 微处理器 监视器 400-499 运放 900-999 比较器 500-599 数模转换器3．产品等级：由A、B、C、D 四类组成，A 档最高，依此B、C、D 档 4 ．温度范围：C= 0℃ 至 70℃（商业级）I =-20℃ 至 +85℃（工业级） E =-40℃ 至 +85℃（扩展工业级） A = -40℃至+85℃（航空级） M =-55℃ 至 +125℃（军品级）5．封装形式：A SSOP(缩小外型封装)B CERQUADC TO-220, TQFP(薄型四方扁平封装)D 陶瓷铜顶封装E 四分之一大的小外型封装F 陶瓷扁平封装 H 模块封装, SBGA J CERDIP (陶瓷双列直插) K TO-3 塑料接脚栅格阵列 LLCC (无引线芯片承载封装) M MQFP (公制四方扁平封装) N 窄体塑封双列直插P 塑封双列直插Q PLCC (塑料式引线芯片承载封装) R 窄体陶瓷双列直插封装(300mil) S 小外型封装 T TO5,TO-99,TO-100 U TSSOP,μMAX,SOTW 宽体小外型封装（300mil） X SC-70（3脚，5脚，6脚） Y 窄体铜顶封装 Z TO-92MQUAD /D 裸片 /PR 增强型塑封 /W 晶圆6．管脚数量：A:8 B:10，64 C:12，192 D:14 J:32 K:5，68 L:40 M:7，48 N:18S:4，80 T:6，160 U:60 V:8（圆形）E:16 F:22，256 G:24 H:44I:28 O:42 P:20 Q:2，100 R:3，84W:10（圆形） X:36 Y:8（圆形） Z:10（圆形）注：对接口类产品，四个字母后缀的第一个字母E 表示则该器件具备抗静电功能。
各厂家IC封装及命名规则
目录:IC 封装及命名规则---TIBB产品型号命名IC 封装及命名规则---ALTERA ATMEL产品型号命名CYPRESS产品型号命名HITACHI常用产品型号命名中国半导体器件型号命名方法常用集成电路型号功能说明1, IC 封装及命名规则---TI逻辑器件的产品名称器件命名规则SN 74 LVC H 16 2 244 A DGG R1 2 3 4 5 6 7 8 9 101. 标准前缀??示例：SNJ -- 遵从MIL-PRF-38535 (QML) 2. 温度范围54 -- 军事74 -- 商业3. 系列4. 特殊功能??空= 无特殊功能C -- 可配置VCC (LVCC)??D -- 电平转换二极管(CBTD)H -- 总线保持(ALVCH)??K -- 下冲-保护电路(CBTK)R -- 输入/输出阻尼电阻(LVCR)??S -- 肖特基钳位二极管(CBTS)Z -- 上电三态(LVCZ)5. 位宽??空= 门、MSI 和八进制1G -- 单门??8 -- 八进制IEEE 1149.1 (JTAG)16 -- WIDEBUS?（16 位、18 位和20 位）??18 -- WIDEBUS IEEE 1149.1 (JTAG)32 -- WIDEBUS?（32 位和36 位）6. 选项??空= 无选项2 -- 输出串联阻尼电阻??4 -- 电平转换器25 -- 25 欧姆线路驱动器7. 功能??244 -- 非反向缓冲器/驱动器374 -- D 类正反器??573 -- D 类透明锁扣640 -- 反向收发器8. 器件修正??空= 无修正字母指示项A-Z9. 封装??D, DW -- 小型集成电路(SOIC)DB, DL -- 紧缩小型封装(SSOP)??DBB, DGV -- 薄型超小外形封装(TVSOP)DBQ -- 四分之一小型封装(QSOP)??DBV, DCK -- 小型晶体管封装(SOT)DGG, PW -- 薄型紧缩小型封装(TSSOP)??FK -- 陶瓷无引线芯片载体(LCCC)FN -- 塑料引线芯片载体(PLCC)??GB -- 陶瓷针型栅阵列(CPGA)??GKE, GKF -- MICROSTAR? BGA低截面球栅阵列封装(LFBGA)??GQL, GQN -- MICROSTAR JUNIOR BGA超微细球栅阵列(VFBGA)??HFP, HS, HT, HV -- 陶瓷四方扁平封装(CQFP)??J, JT -- 陶瓷双列直插式封装(CDIP)??N, NP, NT -- 塑料双列直插式封装(PDIP)NS, PS -- 小型封装(SOP)??PAG, PAH, PCA, PCB, PM, PN, PZ -- 超薄四方扁平封装(TQFP)??PH, PQ, RC -- 四方扁平封装(QFP)W, W A, WD -- 陶瓷扁平封装(CFP)10. 卷带封装DB 和PW 封装类型中的所有新增器件或更换器件的名称包括为卷带产品指定的R。
IC基础知识
IC基础知识一、IC简称集成电路：集成电路：把电路中的晶体管、二极管、电阻、电容、电感器及布线互连在一起，制作在半导体晶体片或介质基片上，使电子元件向微小型化、低功耗和高可靠性。
它在电路中用“IC”表示。
二、IC产品型号注解：1、开头字母表示生产厂家。
后面字母表示温度系数和管脚、封装。
2、A：航空级、C：民用级、I：工业级、E：扩展工业级、M：军用级。
三、IC封装类型：1、直插：DIP、贴片：SMD。
直插：双列直插：ZIP ，IC产品后面字母带N、P的一般为直插，单列直插：DIP TO220 TO247 TO-92 。
2、贴片：SOP 、TSOP、TSSOP、BGA、QFP、TQFP、PLCC、TO263、PGA。
IC产品后面字母带S、R、D一般为贴片。
四、封装发展过程：1、结构方面：T O→DIP→PLCC→QFP→BGA→CSP。
2、材料方面：金属→陶瓷→塑料。
3、引脚形状：长引线直插→短引线或无引线贴装→球状凸点。
4、装配方式：通孔插装→表面组装→直接安装。
五、封装型号特征：1、直插：DIP 双列（6 8 14 16 20 28 32 ）。
ZIP 单列双排。
TO220 单列单排。
2、贴片：SOP ：两边有脚向外（8 16 24 32 40 ）。
TSOP：两边有脚超薄型。
TSSOP：两边有脚超薄密脚型。
PLCC ：四边有脚向内（一般4 6 8 20 28 32 44 等）。
QFP ：四边有脚向外（44 48 64 80 100 120 128 144 208 240 304 ）。
PGA：方的，向下直插，多脚。
BGA：方的，下面带圆的，贴片。
TO263 ：贴的。
QFN ：下面焊的。
六、温度范围：1、C=0℃—60℃（商业级），I=20℃—80℃（工业级），E=40℃—85℃（扩展工业级）。
2、A=40℃—82℃ (航空级)， M=55℃—125℃（军品级）。
七、管脚数代号：1、A-8 B-10 C-12/192 D-14 E-16 F-22/256 G-4 H-4 I-28 J-2 K-5/68 L-40M-6/48 N-18 O-42 P-20 Q-2/100 R-3/84 S-4/80 T-6/160 U-60 V-8(圆) W-10(圆) X-36 Y-8(圆) Z-10(圆)。
电子元件封装大全及封装常识
电子元件封装大全及封装常识2010-04-12 19:33一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC （小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。
IC(芯片)命名-封装-批号-常识大全
蓝鹰电子HOLTEK(合泰)IC一级代理商、代理LDO稳压IC,电压监测器,显示驱动IC,遥控编解码,单片机,时钟IC等全线产品，现货及价格等各方面都独具优势。
（可交货.也可以直接从Holtek出货）联系人：罗先生联系：05，IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY 这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1） U（2） 90R WH（3） I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-filmM=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度围C=0℃TO+60℃ I=-40℃TO+85℃ E=-55TO℃+85℃MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
IC封装资料大全
1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
元件封装大全的速记
元件封装大全的速记发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，罕用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分腊下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
电子小制作网电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装款式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：A\B\C\D四类型的封装形式则为其具体尺寸标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5protel元件封装库总结罕用的元件封装，把它背下来，这些元件封装，大家可以把它拆分成两部分来记，如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。
同样的，无极性的电容，RAD0.1-RAD0.4也是一样；有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距“.4”为电容圆筒的外径常用元件封装尺寸对于晶体管，那就直劫复它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5 ，TO-46，TO-92A等都可以，对于罕用的集成IC电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil焊盘间的距离是100mil。
集成电路IC知识
集成电路IC常识中国半导体器件型号命名方法第一部分：用数字表示半导体器件有效电极数目。
第二部分：用汉语拼音字母表示半导体器件的材料和极性第三部分：用汉语拼音字母表示半导体器件的内型。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号日本半导体分立器件型号命名方法第一部分：用数字表示器件有效电极数目或类型。
第二部分：日本电子工业协会JEIA注册标志。
第三部分：用字母表示器件使用材料极性和类型。
第四部分：用数字表示在日本电子工业协会JEIA登记的顺序号。
第五部分：用字母表示同一型号的改进型产品标志。
集成电路(IC)型号命名方法/规则/标准原部标规定的命名方法X XXXXX 电路类型电路系列和电路规格符号电路封装T：TTL；品种序号码（拼音字母）A：陶瓷扁平； H：HTTL；（三位数字） B ：塑料扁平； E：ECL； C：陶瓷双列直插； I：I-L； D：塑料双列直插； P：PMOS； Y：金属圆壳； N：NMOS； F：金属菱形； F：线性放大器； W：集成稳压器； J：接口电路。
原国标规定的命名方法CXXXXX中国制造器件类型器件系列和工作温度范围器件封装符号 T：TTL；品种代号C：（0-70）℃；W：陶瓷扁平； H：HTTL；（器件序号）E ：（-40~85）℃；B：塑料扁平； E：ECL； R：（-55~85）℃；F：全密封扁平； C：CMOS； M：（-55~125）℃；D：陶瓷双列直插； F：线性放大器； P：塑料双列直插； D：音响、电视电路； J：黑瓷双理直插； W：稳压器； K：金属菱形； J：接口电路； T：金属圆壳； B：非线性电路； M：存储器； U：微机电路；其中，TTL中标准系列为CT1000系列；H 系列为CT2000系列；S系列为CT3000系列；LS系列为CT4000系列；原部标规定的命名方法CX XXXX中国国标产品器件类型用阿拉伯数字和工作温度范围封装 T：TTL电路；字母表示器件系C：（0~70）℃F：多层陶瓷扁平； H：HTTL电路；列品种G：（-25~70）℃B：塑料扁平； E：ECL电路；其中TTL分为：L：（-25~85）℃H：黑瓷扁平； C：CMOS电路；54/74XXX；E：（-40~85）℃D：多层陶瓷双列直插； M：存储器；54/74HXXX；R：（-55~85）℃J：黑瓷双列直插； U：微型机电路；54/74LXXX；M：（-55~125）℃P：塑料双列直插； F：线性放大器；54/74SXXX； S：塑料单列直插； W：稳压器；54/74LSXXX； T：金属圆壳； D：音响、电视电路；54/74ASXXX； K：金属菱形； B：非线性电路；54/74ALSXXX； C：陶瓷芯片载体； J：接口电路；54/FXXX。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IC命名封装批号常识等大全IC基本认识德州仪器( TI ), 安森美( ON ), 国半( NSC ), 国半( NSC ),德意志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )志半导体( STM ),恩智浦 (NXP ),欧司朗( OSRAM ),威世半导体( VISHAY ),英飞凌( INFINEON ),飞兆半导体( FAIRCHILD ),东芝( TOSHIBA )↑IC封装如上IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT 为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C 表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1）U（2）90R WH（3）I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-film M=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0℃TO+60℃ I=-40℃TO+85℃ E=-55TO℃+85℃MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
MAXIM目前是在其每种产品的唯一编号前加前缀“MAX”、“MX”“MXD”等。
在MAX公司里带C的为商业级，带I的为工业级。
现在的DALLAS被MAXIM收购，表以原型号形式出现，这里不做介绍。
三字母后缀：例如：MAX232CPEC=等级（温度系数范围）P=封装类型（直插）E=管脚数（16脚）四字母后缀：例如：MAX1480BCPIB=指标等级或附带功能C=温度范围P=封装类型（直插）E=管脚数（28脚）温度范围：C= 0℃至60℃（商业级）I=-20℃至85℃（工业级）E=-40℃至85℃（扩展工业级）A=-40℃至82℃（航空级）M=-55℃至125℃（军品级）封装类型：A—SSOP；B—CERQUAD；C—TO-200，TQFP；D—陶瓷铜顶；E—QSOP；F—陶瓷SOP，H—SBGAJ-陶瓷DIP；K—TO-3；L—LCC，M—MQFP；N——窄DIP；N—DIP；Q—PLCC；R—窄陶瓷DIP（300mil）;S—TO-52，T—TO5，TO-99，TO-100；U—TSSOP，uMAX，SOT；W—宽体小外型（300mil）；X—SC-60（3P，5P，6P）；Y—窄体铜顶；Z—TO-92，MQUAD；D—裸片；/PR-增强型塑封；/W-晶圆。
管脚数：A—8；B—10；C—12，192；D—14；E—16；F——22，256；G—4；H—4；I—28；J—2；K—5，68；L—40；M—6，48；N—18；O—42；P—20；Q—2，100；R—3，84；S—4，80；T—6，160；U—60；V—8（圆形）；W—10（圆形）；X—36；Y—8（圆形）；Z—10（圆形）。
注：接口类产品四个字母后缀的第一个字母是E，则表示该器件具备抗静电功能AD公司的命名规则：在AD公司里都是以AD开头，尾缀带“N”的为DIP（塑封）；带“R”的为SOP；带“Z”、“D”、“Q”的为陶瓷直插（陶瓷封装），带“H”的为铁帽。
例：AD694AR为SOP封装，AD1664JN 为直插，AD6520SD，AD6523AQ为陶瓷直插。
AD公司前、后缀说明ADI公司电路的前缀一般以AD开头，后面跟的字母一般表示功能，然后是3-5位的阿拉伯数字，之后跟的1-2个字母提供如后信息，A：表示第二代品；DI：表示电介质隔离；Z：表示±12V电源；L：表示低功耗。
再后一个安素养表示温度特性范围对应如下：后缀代码温度范围描述I,J,K,L,M 0℃to60℃性能依次递增，M最优A,B,C -40℃to125℃性能依次递增， C 最优S,T,U -55℃to125℃性能依次递增，U最优最后一个字母表示封装对应如下：封装描述后缀代码封装描述后缀代码封装描述后缀代码BGABPDIPNSOIC_wbRWCSP-BGABCPDIP-doublepin rowNDMQFPBGA-powerBPPLCCPMQFP_EDSPChipCPLCC-EDPPLQFP_EDSQCAPCACERDIPQLQFP(former tqfp) STChip-solder bump CBCERPAKQCTQFPSUDIP/SBDCQFPQSTQFP_EDSVLCCECERDIP-window QWTO-92LDCCEJSOICRTSOPUCLCCESSO-batwing RBSOIC power VFlstpakFSOJRJ DDPAKVRPGAGMini-SO RMTO-220VSHeaderDSOIC-nb RN HybridWJLCCJPSOPRP SampleSOT-23KAQSOPRQPre-productionXXSOT-143KBSSOPRSSIPYSOT-223KCSOT23orSOT143RTSIP-formed leadsYSMetal DIPMTSSOPRUNot apackageZZIC封装小常识：IC产品的封装形式多种多样，在这里介绍一些常见的。
在IC产品里，封装大的分类为DIP （插的）和SMD（贴片），但贴片封装又有很多种，像PLCC，QFP，SOP，TSSOP这些都可称之为贴片封装。
PLCC特征：四边有脚向内：管脚数有PLCC20，PLCC28，PLCC32，PLCC44，PLCC6等等。
另SOJ封装为两边有脚向内弯，为长方形。
QFP特征：四边有脚向外：管脚数有QFP44/64/80/100/120/128/144/208/240/304……。
SOP特征：两边有脚向外，管脚数有SOP8/16/24/32/40等等。
另TSOP为两边有脚超薄型，TSSOP为两边有脚超薄密脚型。
DIP特征：双列直插，管脚数最少有4脚，有DIP/6/8/14/16/20/28/32等等。
另单列直插为ZIP封装。
PGA特征：方的，向下直插，多脚。
BAG特征：方的，下面带圆点，贴的。
QFN特征：下面焊的TO220特征：直插，单排直插。
有些IC产品的封装为TO220的，也就是我们通常所说的直插。
如LM2940CT-5.0、TIP126的封装都为直插的.TO263特征：TO263封装就是我们通常所说的贴的，如：LM2596S-5.0的封装就是TO263。
以下是几种封装的示例图片，供参考：BGA封装PGA封装TO-220封装TO-8 TO5 SOT-223PLCC TQFP DIPTSOP PBGA CPGA在IC产品型号里，一般后几个字母有带“N”、“P”的一般为直插封装。
如LM324N、MAX6219CNG、MAX485CPA、AD625JN都为直插的,带“S”、“R”、“D”一般为贴片，如MAX232CSA、AD623AR，74HC245D都为贴片，通常情况下都是这样的规则，具体情况视厂家而定。
另外在这里介绍一下74系列的。
生产74系列的厂家有很多，常见有PHI，TI，ST，FSC（FAI），TOS等。
74系列通常有体积之分，有窄体，中体，宽体三种体积。
窄体体积为3.9mm，中体体积为5.2mm，宽体体积为7.2mm，一般情况下带S的为中体，带D的为宽体。
3.9mm为窄体，但有些74系列的没有体积为3.9mm的,我们所说的窄体就是体积为5.2mm的。
助你正确识别XILINXG型号：有XILINX产品型号图片，文字说明。
助你正确识别ALTERAG型号：有ALTERA产品型号图片，文字说明。
生产批号小常识：IC产品型号上面的生产批号为年份+周期。
