气相色谱仪常见故障与解决方法及操作规程
气相色谱仪常见故障与解决方法及操作规程气相色谱仪在火灾调查、石油、化工、生物化学、医药卫生、食品工业、环保等方面应用很广。
它除用于定量和定性分析外，还能测定样品在固定相上的调配系数、活度系数、分子量和瑞盛比表面积等物理化学常数。
一种对混合气体中各构成分进行分析检测的仪器。
来看看气相色谱仪的常见故障有哪些，解决方法又有哪些。
一、进样后不杰出谱峰的故障气相色谱仪在进样后检测信号没有变化，仪不出峰，输出仍为直线。
碰到这种情况时，应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞，假如没有问题，2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气，3、然后检查色谱柱是否有断裂漏气情况，4、zui后察看检测器出口是否畅通。
5、检测器出口的畅通是很紧要的，有人在工作中会碰到这样的问题：前一天仪器工作还一切正常，第二天开机后却无响应峰信号。
检查进样口、注射器、垫圈和色谱柱都正常，可就是不出峰，无意中发觉进样口柱头压达不到设定值，总是偏高，这时才怀疑是ECD 检验器出口不畅通。
由于 E C D的排放物有确定的放射性，所以 E C D出口是引到室外的。
当时是秋冬之交，雨水进入到E CD排出口之后冻住了，因此造成仪器E CD的出口堵塞，柱头压居高不下，气体在气路中无法流动，也就无法载样品到检测器，所以不出峰。
二、基线问题气相色谱基线波动、飘移都是基线问题，基线问题可使测量误差增大，有时甚至会导致仪器无法正常使用。
1、碰到基线问题时应先检查仪器条件是否有更改，近期是否新换气瓶及设备配件。
2、假如有更换或条件有更改，则要先检查基线问题是不是由这些更改造成的，一般来说，这种变化往往是产生基线问题的原因。
有些人在工作中就碰到过这种情形：新载气纯度不够，换过载气之后，基线渐渐上升（由于载气净化管的原因，基线不是立刻变化的）。
第二天开机之后，基线特别高，并伴有基线猛烈抖动，全部峰都湮没在噪音中，无法检测。
Agilent 490-GC Micro-GC Solution 数据手册
Key BenefitsThe Speed You Need. Precise gas analysis in seconds rather than minutes brings improved product quality and more exact product valuation to industries such as oil and gas exploration, refi ning, natural gas production and distribution, fuel cell development, and specialty gas production.Full Flexibility. The 490-GC Micro-GC is a rugged, compact analyzer for gas quality analysis in thelaboratory, on-line and at-line. With advanced micro-machining and computing technologies, the 490-GC offers between one and four analytical GC channels. Each channel is a separate GC with pneumatics, injector, column, and detector. User exchangeable GC channels or modules provide quick and easy reconfi guration for any application.Increase Monitoring Frequency. Micro-electronic gascontrol with time-programmable backfl ush lets you inject samples while eliminating components that could foul the column and reduce lifetime. Extremely fast analysis for continuous process monitoring and control using the 490-GC ensures faster and better decisions that can lead to higher quality end-products.Easy Start-Up. On arrival, the 490-GC provides the results and ruggedness you demand in the laboratory and in the fi eld for the analysis of gaseous and vapor streams. Start-up is easy, quick and seamless with electronic data sheets (EDS), which store operational history and the last used method for each GC channel. The 490-GC can be controlled from virtually anywhere in the world through a PC and the internet, using industry standard protocols such as TCP/IP.When the composition of gas mixtures is critical, Varian’s 490-GC Micro-GC delivers the information you need, time after time. Our 5th generation micro-gas chromatograph generates more data in less time for faster and better business decisions.Specifi cationsConfi gurationOne to four analytical GC channelsControl• Independent control of each analytical channel• Injector, column, and detector settings• Pneumatics, including time-based column pressure programmingInjector• Micro-machined injector with no moving parts• Injection volume 1 μL to 10 μL, software selectable • Optional heated injector, up to 110 °C, including heated sample transfer line• Optionalbackfl ush capabilityColumn OvenTemperature range, up to 180 °C, isothermalDetector• Micro-machined Thermal Conductivity Detector (TCD)• Dual-channel (sample and reference fl ow)• Internal volume 200 nL per channel• Filaments,4Detection Limits, TCD• WCOT (wall coated open tubular) columns, 1 ppm • Micro-packed/PLOT columns, 10 ppmOperating Range, TCD• Concentration, 1 ppm to 100% level• Linear dynamic range, 106Repeatability< 0.5% RSD for propane at 1 mol % level for WCOT columns at constant temperature and pressure Optional DMD (Differential Mobility Detector) occupies one channel position• Detection limit, 100 ppb for MES• Dynamic range, 103• RSD < 2% at 10 times the LDL• Gas requirements, 400 mL/min ‘Zero’ Air or N2• Source, 63Ni, 5 mCi (185 MBq)Carrier Gas• He,H2, N2, or Ar, 550 ± 10 kPa (80 ± 1.5 psi) input • Up to two different types of carrier gases can be used in one instrument• Inlet connection, 3.2 mm (1/8 in.) stainless steel compression fi tting (Swagelok®)Sampling• Sample inlet, 1.6 mm (1/16 in.) stainless steel Valco® fi tting with replaceable 5 μm stainless steel fi lter • Sample conditions, non-condensing gas of 0 °C to 110 °C• Maximum sample inlet pressure, 100 kPa (14.5 psi)• Software selectable sample pump or continuous fl ow • Optional separate sample inlet can be installed in front or backCommunication• Analog input, 6 signals (0-10 V)• LA N(TCP/IP)• Serial (RS232) for control of a stream selection valve • Webserver, display instrument status on standard Internet browserControl/Data Handling Software• Standard package, Galaxie™ Chromatography Software from Varian• Additional calculation and reporting packages- Natural gas calculations, such as calorifi c valueand relative density, meet ISO 6976, GPA 2171,and ASTM D 3588 standards- Custom calculations and reporting- I/O control, for control of analog output signals(4-20mA) and relays- PCI1000Com, for transferring results fromGalaxie Chromatography Software from Varian,over Modbus TCP/IP to a DCS19 in. housing for a dual channel Micro-GCconfi gurable with a wide range of accessories• Stream selection valves• Micro-Gasifi er• Genie® Membrane Filters• Sample pressure sensorsOptions• Micro-Gasifi er, heated pressure-reducing- Controlled evaporation of LPG or LNG samples- Controlled reduction of high pressure gas samples- Operating temperature 100-150 °C, default set at 100 °C- Sample inlet pressure, 1000 psi/7000 kPa maximum - Sample carry-over, <1% RSD, as measured forhexane- Sample outlet pressure 7.5 psi +/- 2.5 psi• Genie Membrane Filter- Fully inert membrane technology- Compliant for BTU calorifi c value applications- Removes particles from gas samples- Removes liquids from gas samples• Stream Selection Valve, up to 16 sample streams for multi-stream analysis. Two main valve types are used with the 490-GC- SD (dead-ended) valves select one of 4 to 16 dead- ended streams- SF (fl ow-through) valves select a stream andsend it to the outlet• On-board universal accessory bracket (occupies one channel position in the Micro-GC)- Stream selection valves - Micro-Gasifi er- Genie Membrane Filters- Pressure regulator- Sample pressure sensors- Sample relief valves• Gas injection by syringe- Front sample inlet- Septum cap or Luer-lock connection- Selection valve for syringe or standard pumpinjection• Optional Field/Portable Case- Refi llable gas containers, one or two 300 mL gascontainers with maximum pressure of 12,000 kPa(1740 psi). Easy re-fi ll with certifi ed adapter, safetyrelief valve to avoid over-pressurization, andpressure read-out per gas container- Up to two different type of carrier gases can beused. Choice of carrier gases:-Helium-Argon-N itrogen- Rechargeable battery packs, with an optional second battery pack for up to 8 hours continuous operation- Two-channel system, 37 cm (h) x 29 cm (w) x 41 cm (d) - Four-channel system, 37 cm (h) x 29 cm (w) x 72 cm (d) - Weight with 490-GC, minimum of 10 kg(confi guration dependent)Chromatography • Spectroscopy • Mass Spectrometry • Magnetic Resonance Spectroscopy and Imaging • X-Ray Crystallography • Dissolution • Consumables • Data Systems • VacuumVarian, Inc.North America: 800.926.3000, 925.939.2400Europe The Netherlands: 31.118.67.1000Asia Pacifi c Australia: 613.9560.7133Latin America Brazil: 55.11.3238.0400Other sales offi ces and dealers throughout the world _ check our Web site.Environmental Requirements• Humidity (relative), 0% to 95% non-condensing • Temperature, 0 °C to 50 °C • Certifi ed up to 2000 m altitude Dimensions and Weight• Two-channel system, 28 cm (h) x 15 cm (w) x 30 cm (d)• Four-channel system, 28 cm (h) x 15 cm (w) x 55 cm (d)• Weight, minimum of 5.2 kg (confi guration dependent)Power Requirements• Main power, 90-130 Vac or 180-260 Vac, 50-60 HzOutput, 12 VDC, maximum 130 W。
热电气相色谱仪
热电气相色谱仪配置说明资料来源：南京途威仪器设备有限公司免费热线：系列气相色谱赛默飞世尔科技隆重推出新的系列气相色谱，首创业内唯一能实现用户可直接更换的即时联接的模块化进样口和检测器的气相色谱仪。
重新定义了气相色谱在常规分析及高通量实验室中的适用性。
模块化的设计实现了进样口和检测器的即时联接，减少仪器的维护时间，让用户可以根据具体的应用及日常分析工作快速提高仪器性能。
系列气相色谱将给您带来突破性的仪器性能提高和分析效率的极大改善。
满足你需要的完整解决方案系列设计有两种不同型号，应对纷繁复杂的实验室需求。
针对常规实验室设计，对于普通用户实现简易操作。
简化的用户界面不但能够实现开机，而且对于通过网络控制的远程用户，如石化等也能实现很好的程序控制。
在较大的常规实验室，是更好的选择。
它拥有完全触屏和人性化界面，便于直接在主机上控制仪器，并且能够直接保存开发方法。
在保留所有性能优点的同时，还包括本地化柱箱、进样口、检测器升级，维护指南，运行日志，多语种选择以及视频指导等多项辅助功能。
插拔式进样口及检测器在系列上，改变硬件配置仅需松动几个螺丝再把进样口或者检测器插入指定位置即可，方便快捷。
通过专利“即时联接”技术，即便没有专业培训、专用工具或在线客服工程师，也能够完成对的硬件配置，这种独具匠心的模块化设计对操作者而言有以下优点：•优越的升级方式——可方便地从单通道升级到多通道•方便地仪器维护——更换损坏进样口、检测器仅需几分钟“即时联接”——模块化进样口的强大优势“即时联接”进样口模块实现多功能性系列拥有一系列液体进样器模块以满足日常大部分样品分析。
从常规分流不分流进样口可快速升级为针对宽沸点范围的进样口，甚至还可根据特殊用途升级为进样口。
多功能性还体现在增加反吹和大体积进样上，这些功能可以提高系统灵敏度。
所有这些进样口技术都能在插拔式、便携、无管线的模块上完美实现，同时保证完全电子流量控制。
插拔式模块设计，最大程度保证了进样口的多样性和灵活性。
安捷伦气相色谱介绍及常见问题
Agilent气相色谱柱介绍
Agilent气相色谱柱选择及应用 Agilent常用耗材维护 常见故障排查
新产品
集成颗粒捕集阱的PLOT
主要内容
• • • • • Agilent气相历史介绍 Agilent气相色谱柱介绍
Agilent气相色谱柱选择及应用
•
主要内容
• • • • • Agilent气相历史介绍 Agilent气相柱介绍及选择 Agilent气相柱在行业中的应用 Agilent常用耗材维护
常见故障排查
ቤተ መጻሕፍቲ ባይዱ
色谱柱老化
¾ 老化步骤 1、接好色谱柱，确保系统无漏气。 2、对于高灵敏度检测器（如MSD和ECD等），最好不将色谱柱连接检测器 3、老化时将炉温逐渐升至将要进行分析方法的最高温度上加20度（但不得 超过色谱柱的恒温温度上限），如果尚无分析方法，可在色谱柱的恒温温度 上限减20度进行老化。 4、升温速率没有具体限制，可以参考将进行的分析条件，建议使用比具体 实验条件更快的升温速率 ¾ 老化时间 对于WCOT色谱柱，通常推荐的老化时间为2~3个小时。当方法对灵敏度的 要求较高、固定相的极性较强或膜厚较厚时，老化时间需要适当延长。
•
可以首先进溶剂空白和运行空针来判断问题是否来自于样品、或是样 品溶剂不纯、还是系统污染了 如峰形不好、固定相过度流失、基线输出过高；这种情况下很可能是 漏气了；这时需排查进样口隔垫、O形圈、密封垫
•
检测器检查
进样口检查
排除法——色谱柱检查
结果
柱效下降问题
色谱柱能进水吗
• 需要确认： 1. 色谱柱类型 2. 检测器类型 • 1. 2. 3.
• 其他可能导致峰拖尾的原因： • 不分流模式下，延迟时间过长（通常应在0.5~1.0分钟之间 ） • 进样时注射器中有样品残留 • 检测器尾吹气流量不足 • PLOT色谱柱过载 • 组分共流出 • 进样技术不佳 • 某些含磷化合物在NPD白色铷珠上会显示拖尾峰，建议更 换为黑色铷珠.
化验室Agilent4890气相色谱日常使用探究

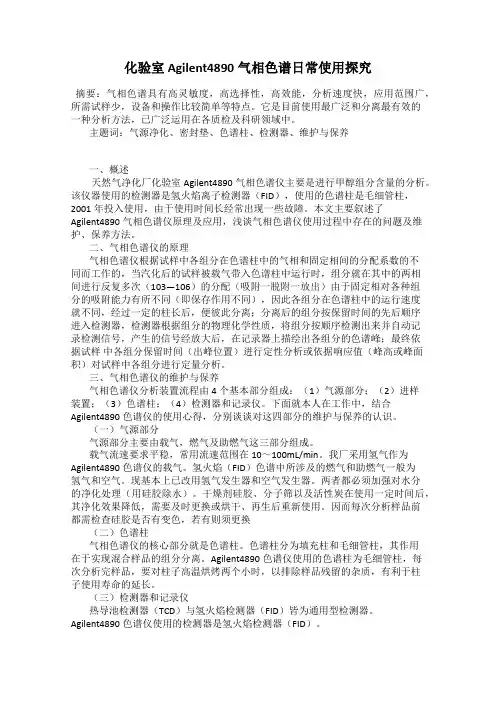

化验室Agilent4890气相色谱日常使用探究摘要：气相色谱具有高灵敏度，高选择性，高效能，分析速度快，应用范围广，所需试样少，设备和操作比较简单等特点。

它是目前使用最广泛和分离最有效的一种分析方法，已广泛运用在各质检及科研领域中。
主题词：气源净化、密封垫、色谱柱、检测器、维护与保养一、概述天然气净化厂化验室Agilent4890气相色谱仪主要是进行甲醇组分含量的分析。
该仪器使用的检测器是氢火焰离子检测器（FID），使用的色谱柱是毛细管柱，2001年投入使用，由于使用时间长经常出现一些故障。
本文主要叙述了Agilent4890气相色谱仪原理及应用，浅谈气相色谱仪使用过程中存在的问题及维护、保养方法。
二、气相色谱仪的原理气相色谱仪根据试样中各组分在色谱柱中的气相和固定相间的分配系数的不同而工作的，当汽化后的试样被载气带入色谱柱中运行时，组分就在其中的两相间进行反复多次（103—106）的分配（吸附一脱附一放出）由于固定相对各种组分的吸附能力有所不同（即保存作用不同），因此各组分在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离；分离后的组分按保留时间的先后顺序进入检测器，检测器根据组分的物理化学性质，将组分按顺序检测出来并自动记录检测信号，产生的信号经放大后，在记录器上描绘出各组分的色谱峰；最终依据试样中各组分保留时间（出峰位置）进行定性分析或依据响应值（峰高或峰面积）对试样中各组分进行定量分析。
三、气相色谱仪的维护与保养气相色谱仪分析装置流程由4个基本部分组成：（1）气源部分；（2）进样装置；（3）色谱柱；（4）检测器和记录仪。
下面就本人在工作中，结合Agilent4890色谱仪的使用心得，分别谈谈对这四部分的维护与保养的认识。
（一）气源部分气源部分主要由载气，燃气及助燃气这三部分组成。
载气流速要求平稳，常用流速范围在10～100mL/min。
我厂采用氢气作为Agilent4890色谱仪的载气。
