并行除法器
电路中的除法器设计
电路中的除法器设计在电路设计中，除法器是一种十分重要的组件。
它可以将输入的数字进行除法运算，将商和余数输出。
除法器在计算机和数字信号处理器等电子设备中被广泛使用，因此其设计和优化具有重要意义。
一、除法器的基本原理除法运算是一种复杂的运算，要实现除法器的设计，首先需要了解其基本原理。
除法器的基本原理是通过移位和减法实现的。
在将被除数和除数输入除法器后，除法器将被除数和除数进行比较，并开始迭代过程。
在每一次迭代中，被除数的位数向左移动，直到其高位与除数相等或超过除数。
然后，除法器进行减法操作，将除数减去被除数，结果作为商的一位。
此后，商持续左移，被减数保持不变，重复上述过程，直到所有的商位都得出。
二、除法器的设计策略在除法器的设计中，有几种常见的策略可以考虑。
1. 组合逻辑除法器：这种类型的除法器使用组合逻辑电路实现，通过减法器、比较器和移位器等组件的组合来实现除法运算。
组合逻辑除法器的优点是速度较快，但缺点是占用较多的电路资源。
2. 串行逻辑除法器：与组合逻辑除法器相反，串行逻辑除法器使用顺序逻辑电路实现。
它通过一个时钟信号，逐位地进行计算，因此典型的串行逻辑除法器速度较慢。
但串行逻辑除法器更节省电路资源，因此在一些资源有限的场景中得到了广泛应用。
3. 重复系列除法器：这种除法器通过多个并行的子除法器实现，并行计算多个位的商。
重复系列除法器具有较高的性能，但需要更多的电路资源和功耗。
三、除法器的优化方法为了提高除法器的性能和效率，可以采用一些优化方法。
1. 位级并行思路：通过将除法器分解为多位的子除法器，并行计算多个子除法器，可以大幅提高除法器的速度。
这种方法在重复系列除法器中得到了广泛应用。
2. 乘法相关技巧：利用乘法器计算除法运算，可以加速除法器的运算速度。
通过将除数进行逆运算，转化为乘法操作，可以利用乘法器的高速性能，提升除法器的效率。
3. 进制转换思想：将数字进行二进制到十进制的转换，然后进行简单的除法运算，可以减少运算的复杂程度，提高除法器的运算速度。
Verilog除法器设计(包含单步设计和流水线设计)
Verilog除法器设计（包含单步设计和流水线设计）1.单步设计：单步设计是最简单的一种除法器设计，其原理是将被除数和除数逐位进行比较和计算，直到得到商和余数。
首先，需要定义Verilog模块的输入和输出端口。
输入包括被除数（dividend）和除数（divisor），输出包括商（quotient）和余数（remainder）。
同时，还需要定义一些辅助信号，如计数器和比较器。
```verilogmodule Dividerinput [N-1:0] dividend,input [N-1:0] divisor,output [N-1:0] quotient,output [N-1:0] remainder```在单步设计中，使用一个循环进行逐位比较和计算，直到得到商和余数。
在每一步循环中，被除数向左移动一位，并与除数进行比较。
如果被除数大于或等于除数，则商的对应位为1，否则为0。
然后，将商的对应位赋值给商，并从被除数中减去除数的相应部分。
最后，余数更新为被除数。
```verilogreg [N-1:0] temp_dividend;reg [N-1:0] temp_remainder;reg [N-1:0] temp_quotient;integer i;temp_dividend = dividend;temp_remainder = {N{1'b0}};temp_quotient = {N{1'b0}};for (i = 0; i < N; i = i+1) begintemp_remainder = temp_dividend;if (temp_remainder >= divisor) begin temp_quotient[i] = 1'b1;temp_dividend = temp_remainder - divisor; endtemp_dividend = temp_dividend << 1;endquotient = temp_quotient;remainder = temp_dividend;endendmodule```以上就是单步设计的Verilog除法器代码。
计算机基础知识计算机基本运算
计算机基础知识计算机基本运算计算机基础知识——计算机基本运算计算机是现代社会中不可或缺的工具，计算机的基础知识是我们学习和使用计算机的前提。
其中，计算机基本运算是计算机处理数据的核心操作。
本文将详细介绍计算机基本运算的相关概念、原理和方法。
一、计算机基本运算的概述计算机基本运算主要包括四种基本运算：加法、减法、乘法和除法。
这四种基本运算是计算机进行复杂计算的基础，也是其他高级运算的基础。
计算机基本运算利用各种逻辑电路和算术电路完成，通过输入不同的数据和指令，即可实现不同的基本运算。
二、加法运算加法运算是计算机中最基本的运算之一。
我们常用的十进制加法是以竖式计算的方式进行的，而计算机中的加法运算采用二进制表示。
计算机中的加法运算主要用全加器电路和加法器电路完成。
通过将两个二进制数相加，按照进位规则进行运算，即可得到正确的加法结果。
三、减法运算减法与加法相反，是计算机中另一个基本运算。
计算机中的减法运算同样采用二进制表示。
减法运算通常采用补码的方式来表示负数，并通过加法运算实现减法运算。
减法运算的基本原理是相加取反加一，通过这种方式可以实现减法的计算。
四、乘法运算乘法运算是计算机中一种较为复杂的基本运算。
计算机中的乘法运算采用乘法器电路来实现。
乘法器电路可以将两个二进制数相乘，并得到正确的乘法结果。
乘法器电路的设计通常采用二进制平方乘法算法，通过分解乘法操作，逐步计算得到最终结果。
五、除法运算除法运算同样是一种比较复杂的基本运算。
计算机中的除法运算通过除法器电路来实现。
除法器电路可以将两个二进制数相除，并得到商和余数。
除法器电路的设计采用二进制除法算法，通过逐步减法操作来实现除法运算。
六、计算机基本运算的优化为了提高计算机基本运算的效率，人们提出了各种优化方法。
其中包括并行运算、流水线技术和指令级并行等。
并行运算可以同时进行多个基本运算，提高计算速度。
流水线技术可以将一个运算过程分为多个阶段，并行进行，减少了运算的等待时间。

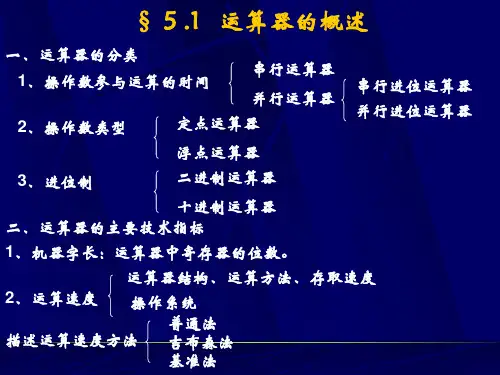

5 运算器
附加 加法器
δ
D寄存器
Xe
Xn
X
为加减运算标记触发器， 为溢出标记触发器， GA、 GS 为加减运算标记触发器，V为溢出标记触发器，α两个操作 数的符号（1同、0异），δ 控制加减法步骤。 数的符号（ ），δ 控制加减法步骤。
二、浮点乘法、除法运算器的硬件组成 浮点乘法、 1、浮点乘除运算步骤 、 （1）阶码相加减（2）尾数乘除（3）规格化（4）舍入（5）溢出判断 ）阶码相加减（ ）尾数乘除（ ）规格化（ ）舍入（ ） 2、浮点乘、除法运算器逻辑电路图 、浮点乘、除法运算器逻辑电路图
§ 5 · 3 浮点运算器
一、浮点加、减法运算器 浮点加、 1、浮点加减运算步骤 、 （1）对阶（2）尾数求和（3）规格化（4）舍入（5）溢出判断 ）对阶（ ）尾数求和（ ）规格化（ ）舍入（ ） 2、浮点加、减法运算器逻辑电路图 、浮点加、减法运算器逻辑电路图
GA α GS V C寄存器 Ae An m位 并行加法器 A
2、双总线结构
A 运算过程 L 锁存器 （1）将操作数 、 通用寄存器 ）将操作数1、 U 操作数2分别从总 操作数 分别从总 线1、总线 送入 、总线2送入 ALU，并存结果于锁存器。 ，并存结果于锁存器。 （2）从锁存器中取出结果送入目标空间。 ）从锁存器中取出结果送入目标空间。 特点 速度比较快 状态标志寄存器
Qm ρ 附加 加法器 C寄存器 Ae An m位并行加 法器及控制 线路 D寄存器 Xe Xn X A MQ寄存器
τ
Qm（Qd）为浮点乘（ Qm（Qd）为浮点乘（除）法标记触发器，τ为主周期计数器； 法标记触发器， 为主周期计数器； 为节拍计数器。 ρ为节拍计数器。
§ 5 · 4 改善和增加运算器功能的几种硬件实现
基本运算电路知识点总结
基本运算电路知识点总结一、基本运算电路的概念基本运算电路是指用来进行基本算术运算的电子电路。
它包括加法器、减法器、乘法器及除法器等。
它们是数字逻辑电路中的重要组成部分，用于实现数字信号的处理和运算。
在数字系统中，基本运算电路是实现数字信号加、减、乘、除等运算的基础，在数字系统中起着重要的作用。
下面将对基本运算电路的知识点进行详细总结。
二、加法器1. 概念加法器是一种用来实现数字信号加法运算的电路。
它将两个输入信号进行加法计算，得到一个输出信号。
加法器是数字逻辑电路中的基本组成部分，用于实现数字信号的加法运算。
2. 类型加法器包括半加器、全加器、并行加法器等不同类型。
其中，半加器用来对两个二进制数的最低位进行相加，得到一个部分和和一个进位；全加器用来对两个二进制数的一个位和一个进位进行相加，得到一个部分和和一个进位；而并行加法器则是将多个全加器连接起来，实现对多位二进制数的加法计算。
3. 原理以全加器为例，它由三个输入和两个输出组成。
其中，三个输入分别是两个待相加的二进制数对应位上的值和上一位的进位，而两个输出分别是当前位的部分和和进位。
全加器的原理是通过对三个输入进行逻辑门运算，得到当前位的部分和和进位。
4. 应用加法器广泛应用于数字系统中，包括计算机、数字信号处理系统、通信系统等。
在计算机中，加法器用来进行寄存器之间的运算，对数据进行加法操作；在通信系统中，加法器用来进行数字信号的处理，对数字信号进行加法运算。
三、减法器1. 概念减法器是一种用来实现数字信号减法运算的电路。
它将两个输入信号进行减法计算，得到一个输出信号。
减法器是数字逻辑电路中的基本组成部分，用于实现数字信号的减法运算。
2. 类型减法器包括半减器和全减器两种不同类型。
其中，半减器用来对两个二进制数的最低位进行相减，得到一个部分差和一个借位；全减器用来对两个二进制数的一个位和一个借位进行相减，得到一个部分差和一个借位。
3. 原理以全减器为例，它由三个输入和两个输出组成。
模拟除法器电路原理
模拟除法器电路原理一、引言除法运算是数字电路中常用的一种运算方式，而除法器电路则是实现除法运算的重要组成部分。
本文将介绍模拟除法器电路的原理和工作过程。
二、模拟除法器电路的基本原理模拟除法器电路是一种能够对两个输入数进行除法运算的电路，它能够将除数和被除数作为输入，输出商和余数。
模拟除法器电路的设计和实现需要考虑除法运算的特性和数电电路的基本原理。
三、模拟除法器电路的设计要点1. 除法器电路的输入包括除数和被除数，输出包括商和余数。
除数和被除数的位数决定了除法器电路的复杂度和精度。
2. 除法器电路通常采用串行除法算法或并行除法算法来实现除法运算。
串行除法算法需要多个时钟周期完成一次运算，而并行除法算法能够在一个时钟周期内完成运算。
3. 除法器电路中需要包含除法运算所需的基本运算单元，如加法器、减法器、比较器等。
这些基本运算单元能够完成除法算法中的各个步骤。
4. 除法器电路中需要考虑特殊情况的处理，如除数为0、被除数为0等，这些情况需要特殊的处理逻辑来确保电路的正确运行。
四、模拟除法器电路的工作过程1. 输入除数和被除数，将它们送入除法器电路。
2. 电路根据选择的算法和电路设计，进行除法运算。
3. 电路输出商和余数，可以通过显示屏、LED灯等方式显示。
五、模拟除法器电路的应用模拟除法器电路广泛应用于各种需要进行除法运算的场合，如数值计算、信号处理、通信系统等。
除法器电路能够高效地对输入数据进行除法运算，为各种应用提供了便利。
六、模拟除法器电路的优缺点1. 优点：模拟除法器电路能够高效地进行除法运算，能够满足各种应用的需求。
2. 缺点：模拟除法器电路的设计和实现比较复杂，需要考虑各种特殊情况的处理，电路的规模较大。
七、总结模拟除法器电路是一种能够对两个输入数进行除法运算的电路，它能够将除数和被除数作为输入，输出商和余数。
模拟除法器电路的设计和实现需要考虑除法运算的特性和数电电路的基本原理。
模拟除法器电路在各种应用中起到了重要的作用，能够高效地进行除法运算。
fpga 除法原理
fpga 除法原理FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有高度的灵活性和可重构性。
除法是数学运算中的一种基本运算，是将被除数除以除数得到商的过程。
本文将探讨FPGA实现除法的原理以及相关的技术细节。
一、引言FPGA作为一种可编程的硬件设备，可以通过对其内部的逻辑门进行编程，实现各种不同的功能和计算任务。
除法作为一种基本的数学运算，在很多应用中都有广泛的需求。
然而，由于除法运算的复杂性，传统的硬件电路实现除法较为困难。
而FPGA的可编程性使得它成为一种理想的实现除法运算的平台。
二、除法的实现原理在FPGA中实现除法运算，通常采用迭代除法的方法。
迭代除法的基本思想是通过不断地进行减法和移位操作，逐步逼近被除数和除数之间的差值，直到差值小于除数为止。
具体而言，实现除法运算的FPGA电路可以包括以下几个主要部分：1. 除法器（Divisor）：负责接收输入的被除数和除数，并将它们传递给其他部件进行运算。
2. 商（Quotient）寄存器：用于存储每次移位操作后得到的商。
3. 余数（Remainder）寄存器：用于存储每次移位操作后得到的余数。
4. 移位器（Shifter）：负责将被除数和余数进行左移操作，实现除法运算中的移位操作。
5. 减法器（Subtractor）：负责将被除数和余数进行减法操作，得到下一次移位操作的被除数。
6. 比较器（Comparator）：用于判断被除数和除数之间的差值是否小于除数，从而确定是否继续进行移位操作。
三、除法的实现步骤下面将介绍FPGA实现除法运算的具体步骤：1. 初始化：将被除数和除数加载到对应的寄存器中，并初始化商和余数寄存器。
2. 移位操作：将被除数和余数进行左移操作，使它们与除数对齐。
3. 减法操作：将被除数和余数进行减法操作，得到下一次移位操作的被除数。
4. 比较操作：判断被除数和除数之间的差值是否小于除数，如果小于，则将相应的位设置为1，并更新余数寄存器；否则，将相应的位设置为0。
加法器除法器FPGA实现总结文档
加法器除法器FPGA实现总结文档FPGA实现加法器和除法器总结文档引言FPGA（Field-Programmable Gate Array）是一种可编程逻辑芯片，可以根据需要进行配置和重新编程，具有灵活性和可重复性。
在数字电路设计中，加法器和除法器是非常常见且基础的功能模块。
本文将总结FPGA实现加法器和除法器的过程和结果，并对实现的优势和不足进行分析。
一、加法器的实现在FPGA中实现加法器有多种方法，最基本也是最常见的是使用全加器构建一个完整的加法器。
全加器是一个三输入一输出的电路，可以实现两个二进制位的加法。
通过级联多个全加器，就可以构造出任意位数的加法器。
1.实现步骤：（1）定义加法器的输入和输出位数：假设我们要实现一个4位加法器，那么就需要4个输入（A[3:0]、B[3:0]）和一个4位输出（SUM[3:0]）。
（2）使用VHDL或Verilog等硬件描述语言来描述全加器和加法器的逻辑。
（3）使用逻辑综合工具将硬件描述语言代码综合为逻辑电路连接。
（5）验证加法器的功能和正确性。
2.实现优势：FPGA实现加法器的优势主要体现在以下几个方面：（1）灵活性：FPGA可以根据需要重新编程，可以方便地修改加法器的位数和功能。
（2）速度：FPGA中的逻辑电路是并行计算的，可以实现高速的加法运算。
（3）资源利用：FPGA可以利用其内部的查找表（lookup table）实现逻辑运算，节省了硬件资源的使用。
3.实现不足：FPGA实现加法器也存在一些不足之处：（1）成本高：FPGA价格相对较高，成本较高，适合于需要较高性能和灵活性的应用场景。
（2）资源有限：FPGA的资源有限，实现复杂的逻辑电路可能会导致资源不足的问题。
二、除法器的实现除法器是一个更为复杂的数字电路，用于实现两个二进制数的除法运算。
在FPGA中实现除法器需要使用一种称为"非冗余算法"的方法，通过迭代运算来实现除法的功能。
除法器的工作原理
除法器的工作原理
除法器是一种电子电路或计算机硬件模块，用于实现数值的除法运算。
其基本工作原理是通过不断迭代的过程，将被除数逐步减去除数，并记录需要的迭代次数来获得商及余数。
具体来说，除法器通常利用移位及减法等算法来实现除法运算。
以下是一种常见的除法器工作原理示例：
1. 首先，将被除数输入除法器，并与除数进行比较。
如果被除数小于除数，则商为0，余数为被除数本身。
2. 如果被除数大于除数，则进入迭代过程。
首先，将除数左移一位（相当于除以2），然后减去被除数的值。
如果减法结果
大于等于0，则将商的对应位置标记为1，表示商在该位上有值；否则，商的对应位置为0，并将减法结果作为新的被除数。
3. 迭代过程会一直进行，直到除数左移至最高位或者被除数为0为止。
最终，商的各个位对应的值就是最终的商，而最后的
被除数值就是余数。
除法器可以采用不同的设计方法和算法，以满足不同的需求和性能要求。
其中，一些高性能除法器还会使用查表法、预计算和流水线等技术来加速除法运算。
总之，除法器通过迭代的方式，不断将被除数减去除数，并记录迭代次数，来实现数值的除法运算。
它是计算机中重要的基
本模块之一，可以广泛应用于数字信号处理、图像处理、网络通信等各个领域中。
neon除法运算
neon除法运算Neon除法运算Neon除法运算是指在ARM架构中使用Neon技术进行除法运算的过程。
Neon是ARM公司推出的一种SIMD（单指令多数据）技术，可以在单个指令周期内同时处理多个数据元素，提高计算效率和性能。
除法运算作为数学运算中常用且复杂的一种，利用Neon 技术进行优化可以加快计算速度，提高系统的响应能力。
Neon除法运算的特点是可以同时处理多个数据元素，这是通过将数据分成多个部分并行计算来实现的。
具体来说，Neon除法运算是将被除数和除数分别存储在Neon寄存器中，并利用寄存器级别的并行计算能力进行除法运算。
Neon寄存器是ARM架构中特定的寄存器，可以同时存储多个数据元素，这使得Neon除法运算可以同时处理多个除法运算。
Neon除法运算的实现过程中需要注意一些细节。
首先，被除数和除数需要按照一定的规则进行对齐，以保证Neon寄存器能够正确地读取和处理数据。
其次，Neon除法运算的结果需要通过一系列的指令进行处理和存储，以得到最终的结果。
最后，Neon除法运算需要适应不同的数据类型和精度要求，可以进行单精度浮点数、双精度浮点数和整数的除法运算。
Neon除法运算在ARM架构中广泛应用于各种领域。
在图像和视频处理中，Neon除法运算可以加快图像和视频的处理速度，提高图像和视频的质量。
在信号处理中，Neon除法运算可以实现高效的滤波和频谱分析。
在游戏开发中，Neon除法运算可以提高游戏的帧率和画面流畅度。
在科学计算中，Neon除法运算可以加速计算过程，提高计算的准确性和可靠性。
Neon除法运算的优势不仅在于其高效的计算能力，还在于其低能耗和高可靠性。
Neon技术的引入使得ARM架构在移动设备、嵌入式系统和物联网等领域得到了广泛应用。
Neon除法运算作为Neon技术的重要组成部分，为ARM架构的发展提供了强大的支持。
Neon除法运算是ARM架构中基于Neon技术进行的一种高效的除法运算方法。
除法器的工作原理
除法器的工作原理
除法器是一种数字电路，用于执行除法操作。
它的工作原理可以分为以下几个步骤：
1. 导入除数和被除数：除法器接收输入信号，将除数和被除数导入电路中。
2. 对齐操作：除法器需要将除数和被除数进行对齐，使它们的小数点位置相同。
这可能需要移位操作。
3. 比较操作：除法器需要将除数与被除数进行比较，以确定商的各个位。
4. 商的计算：通过重复减法和比较操作，除法器逐位地计算商的各个位。
5. 商的校正：在商的计算过程中，商可能会偏离实际结果。
因此，除法器可能需要进行商的校正，以确保得到正确的商结果。
6. 结果输出：除法器将商和余数输出到指定的输出端口。
这些步骤的具体实现方式可能会因使用的具体除法算法而有所不同。
一些常见的除法算法包括原码除法、补码除法以及余数-商模型除法等。
除法器的设计和实现是数字电路设计中的重
要部分，涉及到逻辑门、多路复用器、触发器等基本电路元件的使用。
计算机基础知识计算机基本运算
计算机基础知识计算机基本运算计算机基础知识：计算机基本运算计算机作为现代科技领域中的重要工具，对于我们的生活和工作起到了举足轻重的作用。
而作为计算机系统的核心，计算机基本运算是我们理解计算机工作原理的关键之一。
本文将介绍计算机基本运算的概念、分类和实现方式，以帮助读者更好地理解计算机的基本运算原理。
一、计算机基本运算的概念计算机基本运算是指计算机完成各种数学运算的过程，包括加法、减法、乘法和除法等运算。
这些基本运算是计算机处理数据的基础，无论是进行科学计算、数据分析还是进行软件运行，都离不开这些基本运算。
二、计算机基本运算的分类计算机基本运算可以分为以下几类：1. 算术运算：包括加法、减法、乘法、除法等运算。
加法和减法是最基本的运算，而乘法和除法则是通过将加法和减法进行迭代实现的。
2. 逻辑运算：包括与、或、非等逻辑运算。
逻辑运算主要用于控制计算机程序的流程和判断条件。
3. 移位运算：包括左移和右移运算。
移位运算可以将一个二进制数的各位向左或向右移动一定的位数。
4. 位运算：包括按位与、按位或、按位异或等运算。
位运算在二进制数的各位之间进行逐位操作。
三、计算机基本运算的实现方式计算机基本运算的实现方式主要有以下两种：1. 硬件实现：计算机的中央处理器（CPU）是计算机基本运算的核心部件，其中的算术逻辑单元（ALU）用来执行各种基本运算。
ALU 通过电子器件和逻辑门电路实现了加法器、减法器、乘法器和除法器等运算单元，利用时钟信号和控制信号完成各种运算操作。
2. 软件实现：除了硬件实现的基本运算之外，计算机还可以通过软件来实现一些复杂的运算。
软件实现主要是通过编写程序来描述运算的过程，利用计算机的指令集和各种算法来完成不同的运算操作。
例如，我们可以通过编写程序来实现大数运算、矩阵运算等复杂的数学运算。
四、计算机基本运算的优化与扩展为了提高计算机的性能和效率，人们对计算机基本运算进行了优化和扩展，主要包括以下几个方面：1. 并行计算：通过使用多个处理器或计算核心，将计算任务分解为多个子任务并行处理，以提高计算速度和效率。
计算机组成原理--除法器原理
计算机组成原理--除法器原理
除法器是计算机中的一种基本逻辑功能模块，用于实现除法运算。
除法器的实现原理与方法有很多种，以下是其中一种常见的实现原理：
1. 物理实现
除法器通常由大量的逻辑门电路组成，可以采用不同的实现方式，如串行除法器、并行除法器、移位除法器、余数-商除法器等。
其中，
移位除法器和余数-商除法器是最常用的两种。
2. 操作流程
以余数-商除法器为例，其操作流程如下：
（1）将除数和被除数输入除法器。
（2）将除法器初始化，即将商和余数的初始值设置为0。
（3）按照一定的算法，在每个时钟周期内进行一次除法运算。
（4）在计算过程中，如果余数小于除数，则商的相应位清零，
否则商的相应位为1，并将余数减去除数。
（5）在除法执行完毕后，商即为结果的整数部分，余数即为结
果的小数部分。
3. 特点
除法器的特点包括：
（1）实现较为复杂，需要大量的逻辑门电路，占用较多的芯片
面积和功耗。
（2）除法运算的速度相比加减乘运算较慢，需要多个时钟周期
才能计算完毕。
（3）除法器较为容易出错，需要考虑除法中各种特殊情况的处
理方法，如被除数为0、除数为0、商或余数超出范围等。
（4）除法器通常作为CPU中的一个模块存在，与其他逻辑电路
协同工作，在计算机系统中发挥重要作用。
加减交替的整列除法器原理
加减交替的整列除法器原理加减交替整列除法器是一种用于进行除法运算的算法，其原理是通过交替进行加法和减法操作，逐步逼近被除数和除数的商。
这种除法器常用于硬件实现，可以在CPU中用于执行除法指令。
除法运算是一种基本的数学运算，用于求解两个数的商。
在计算机中，除法运算通常是比较复杂和耗时的，需要进行多次迭代，而加减交替整列除法器则是为了提高除法运算的效率和性能。
加减交替整列除法器的原理可以概括如下：1. 首先，根据被除数和除数的符号，确定商的符号，然后将被除数的绝对值存储在寄存器A中，将除数的绝对值存储在寄存器B中。
2. 初始化一个寄存器Q为0，用于存储商的值。
3. 对于每一位的运算，首先将寄存器A的值左移一位，然后从寄存器B的最高有效位开始，逐位与寄存器A进行比较。
4. 如果对应位的值大于等于寄存器B，则说明可以减去寄存器B，并将寄存器Q 的对应位设置为1，否则将该位设置为0。
5. 接下来，根据比较的结果，如果可以减去寄存器B，则将寄存器A减去寄存器B的值，否则不进行操作。
6. 对于每一位的运算完成后，将寄存器Q右移一位，并将减法操作的结果作为寄存器A的新值，继续下一位的运算。
7. 重复步骤3到步骤6，直到所有位都被处理完毕。
8. 最后，根据商的符号确定最终的商的值。
通过上述步骤，加减交替整列除法器可以有效地进行除法运算。
由于每一位的运算只涉及到加法或减法操作，而不需要进行真正的除法操作，因此可以大大提高除法运算的效率。
加减交替整列除法器在硬件实现中通常使用逻辑电路来实现加法和减法操作。
每个位的加法和减法可以使用位加法器和位减法器来实现，多个位加法器和位减法器可以组合成并行的加减运算单元，从而加快除法运算的速度。
总之，加减交替整列除法器是一种利用加法和减法交替运算的算法，用于高效地进行除法运算。
通过逐位比较和运算，可以逐步逼近被除数和除数的商。
在硬件实现中，可以使用逻辑电路来加速运算过程。
该除法器在计算机系统中发挥重要作用，提高了除法运算的效率和性能。
计算机组成原理--除法器原理及c代码
计算机组成原理--除法器原理及c代码除法器是计算机中的一种重要的算术逻辑单元，用于实现除法运算。
除法器的设计是计算机组成原理中的重要内容之一，本文将从除法器的原理和相关的C代码实现两个方面进行介绍。
一、除法器原理除法器的原理主要包括除法算法和硬件实现两个方面。
1.除法算法在计算机中，除法可以采用多种算法实现，其中最常用的算法是连续除法和恢复余数法。
连续除法是将除数逐位地与被除数相减，判断余数的大小来进行下一步的操作。
具体操作如下：1）将被除数置于一边，余数和商置于另一边；2）被除数减去除数，得到当前位上的余数；3）余数进行左移，并加上下一位的被除数；4）重复上述操作直到计算完所有位。
恢复余数法是将除法过程中的余数加上除数，然后与被除数进行比较，得到商和下一位的余数。
具体操作如下：1）将被除数放在寄存器的高位，余数和商放在低位；2）将寄存器与除数进行比较，若寄存器大于等于除数，说明商的该位为1，余数等于当前寄存器减去除数；3）将寄存器进行左移，并加上下一位的被除数；4）重复上述操作直到计算完所有位。
2.硬件实现硬件实现除法器可以采用著名的Restoring、Non-Restoring和SRT 等算法。
其中Restoring算法是最常用的硬件实现方式。
Restoring算法中，通过比较、左移、减法等操作进行计算。
具体操作如下：1）将除数和被除数放入寄存器的高位和低位，商和余数置零；2）将寄存器与除数进行比较，若寄存器大于等于除数，说明商的该位为1，余数等于当前寄存器减去除数；3）将寄存器逻辑左移一位；4）循环执行2-3步，直到计算完所有位。
二、C代码实现以下是C语言中使用Restoring算法实现的除法器代码：```c#include <stdio.h>unsigned int divide(unsigned int dividend, unsigned int divisor)unsigned int quotient = 0;unsigned int remainder = 0;//32位无符号整数除法for (int i = 31; i >= 0; i--)remainder = (remainder << 1) ， ((dividend >> i) & 1); // 将被除数逻辑左移一位，并加上下一位的被除数if (remainder >= divisor) // 判断余数是否大于等于除数remainder -= divisor; // 余数减去除数quotient ，= (1u << i); // 商的该位为1}}return quotient;int mainunsigned int dividend = 53;unsigned int divisor = 5;unsigned int result = divide(dividend, divisor);printf("%u / %u = %u\n", dividend, divisor, result);return 0;```以上的代码实现了一个32位无符号整数的除法操作，通过Restoring算法将除法运算转化为逐位比较、逻辑左移和减法等操作，最终得到商。
2-4定点除法运算
r0’=r0 +2-0y
r3’=r3 +2-3y
2、另一种方法：不够减时，不必恢复余数， 、另一种方法：不够减时，不必恢复余数， 而是做一步加法运算: 而是做一步加法运算 ri +2-(i+1)y 直接商0 直接商0或1 加减交替法。 即：加减交替法。
因为由恢复余数得： 因为由恢复余数得：
ri+1=ri +2-iy - 2-(i+1)y= ri +2-(i+1)y (两步并一1、说出下图中 FA 各输入端的意义。
2、计算总的乘法时间。 计算总的乘法时间。
2.4
定点除法运算
2.4.1 原码除法算法原理 两个原码表示的数相除时， 两个原码表示的数相除时，商的符号由两数的符 号按位相加求得， 号按位相加求得，商的数值部分由两数的数值部分相 除求得。 除求得。 设有n位定点小数，被除数x 除数y,其原码为 设有n位定点小数，被除数x ，除数y,其原码为 : 位定点小数 [X]原=xf .xn-1…x1x0， [y]原= y f . yn-1… y1 y0 则商q=x/y，其原码为: 则商 ，其原码为 [q]原=（xf （ yf）+（0. xn-1…x1x0/0. yn-1… y1 y0) （
练习
已知x=0.10110, y=0.11111,请根据不恢复 已知x=0.10110, y=0.11111,请根据不恢复 余数阵列除法器的计算步骤求x/y x/y。 余数阵列除法器的计算步骤求x/y。
小结
• 原码除法算法的基本原理 恢复余数法 加减交替法 • 并行除法器 可控加减法单元 阵列除法器原理
的商q=0.1101，余数为 得x÷y的商 ÷ 的商 ，余数为r=0.00000001
求商和余数的高速除法器[发明专利]
![求商和余数的高速除法器[发明专利]](https://img.taocdn.com/s3/m/60cd3188b84ae45c3a358cc7.png)
专利名称：求商和余数的高速除法器 专利类型：发明专利 发明人：张小云,乔治L·杨 申请号：CN20071004 8957.3 申请日：200704 25 公开号：CN101295237A 公开日：20081029
摘要：本发明提供了一种用于求商和余数的高速除法器，包括一个基本运算单元，用于一次求得 两位商和新余数，并通过流水线或迭代方式运行若干次基本运算单元的方法实现除法。基本运算单元 包括一个用于并行执行三个减操作的并行减法器，一个用于求得两位商的两位商生成器，以及一个用 于生成新余数的余数生成器。并行减法器包括三组减法器，每组减法器完成一个减操作，输出的三个 差作为备选的新余数。减法器可以是一次求得一位差的一位减法器或者根据需要使用一次求得k位差 的k位超前借位减法器。两位商生成器包括三个商位生成器，商位生成器可通过一个逻辑非和一个逻 辑或简单实现。余数生成器根据两位商生成器输出的两位商qq，在余数R和并行减法器输出的三个差 中选择确定新余数。本发明通过超前借位减法、并行减法、一次求两位商的技术，实现了快速高效的 求商和余数的除法器。
申请人：四川虹微技术有限公司 地址：610041 四川省成都市高新区高新孵化园8号楼1009室 国籍：CN 更多信息请下载全文后查看
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并行除法器,并行除法器结构原理是什么?
1.可控加法/减法(CAS)单元
和阵列乘法器非常相似，阵列式除法器也是一种并行运算部件，采用大规模集成电路制造。
与早期的串行除法器相比，阵列除法器不仅所需的控制线路少，而且能提供令人满意的高速运算速度。
阵列除法器有多种多样形式，如不恢复余数阵列除法器，补码阵列除法器等等。
首先介绍可控加法/减法(CAS)单元，它将用于并行除法流水逻辑阵列中，它有四个输出端和四个输入端。
当输入线P＝0时，CAS作加法运算；当P＝1时，CAS作减法运算。
逻辑结构图：
CAS单元的输入与输出的关系可用如下一组逻辑方程来表示：
S i＝A i⊕(B i⊕P)⊕C i
C i＋1＝(A i＋C i)·(B i⊕P)＋A i C i(2.32)
当P＝0时，方程式(2.32)就等于式(2.23)，即得我们熟悉的一位全加器(FA)的公式：
Si＝Ai⊕Bi⊕Ci
Ci＋1＝AiBi＋BiCi＋AiCi
当P＝1时，则得求差公式：
S i＝A i⊕B i⊕C i
C i＋1＝A i B i＋B i C i＋A i C i (2.33)
其中B i＝B i⊕1。
在减法情况下，输入C i称为借位输入，而C i＋1称为借位输出。
为说明CAS单元的实际内部电路实现，将方程式(2.32)加以变换，可得如下形式：
S i＝A i⊕(B i⊕P)⊕C i
＝A i B i C i P＋A i B i C i P＋A i B i C i P＋A i B i C i P＋A i B i C i P＋A i B i C i P＋A i B i C i P＋A i B i C i P
C i＋1＝(A i＋C i)(B i⊕P)＋A i C i
＝A i B i P＋A i B i P＋B i C i P＋B i C i P＋A i C i
在这两个表达式中，每一个都能用一个三级组合逻辑电路(包括反向器)来实现。
因此每一个基本的CA
S单元的延迟时间为3T单元。
2.不恢复余数的阵列除法器
假定所有被处理的数都是正的小数。
不恢复余数的除法也就是加减交替法。
在不恢复余数的除法阵列中，每一行所执行的操作究竟是加法还是减法，取决于前一行输出的符号与被除数的符号是否一致。
当出现不够减时，部分余数相对于被除数来说要改变符号。
这时应该产生一个商位“0”，除数首先沿对角线右移，然后加到下一行的部分余数上。
当部分余数不改变它的符号时，即产生商位“1”，下一行的操作应该是减法。
下图示出了4位除4位的不恢复
余数阵列除法器的逻辑原理图。
其中
被除数x＝0.ｘ1ｘ2ｘ3ｘ4ｘ5ｘ6(双倍长)
除数y＝0.ｙ1ｙ2ｙ3
商数q＝0.q1q2q3
余数r＝0.00r3r4r5r6
字长n＋1＝4
图2.9不恢复余数阵列除法器逻辑结构图
由图看出，该阵列除法器是用一个可控加法/减法(CAS)单元所组成的流水阵列来实现的。
推广到一般情况，一个(n＋1)位除(n＋1)位的加减交替除法阵列由(n＋1)2个CAS单元组成，其中两个操作数(被除数与
除数)都是正的。
单元之间的互连是用n＝3的阵列来表示的。
这里被除数ｘ是一个6位的小数(双倍长度值)：
ｘ＝0.ｘ1ｘ2ｘ3ｘ4ｘ5ｘ6
它是由顶部一行和最右边的对角线上的垂直输入线来提供的。
除数ｙ是一个3位的小数：
ｙ＝0.ｙ1ｙ2ｙ3
它沿对角线方向进入这个阵列。
这是因为，在除法中所需要的部分余数的左移，可以用下列等效的操作来代替：即让余数保持固定，而将除数沿对角线右移。
商q是一个3位的小数：
q＝0.q1q2q3
它在阵列的左边产生。
余数r是一个6位的小数：
r＝0.00r3r4r5r6
它在阵列的最下一行产生。
最上面一行所执行的初始操作经常是减法。
因此最上面一行的控制线P固定置成“1”。
减法是用2的补码运算来实现的，这时右端各CAS单元上的反馈线用作初始的进位输入。
每一行最左边的单元的进位输出决定着商的数值。
将当前的商反馈到下一行，我们就能确定下一行的操作。
由于进位输出信号指示出当前的部分余数的符号，因此，它将决定下一行的操作将进行加法还是减法。
对不恢复余数阵列除法器来说，在进行运算时，沿着每一行都有进位(或借位)传播，同时所有行在它们的进位链上都是串行连接。
而每个CAS单元的延迟时间为3T单元，因此，对一个2n位除以n位的不恢复余数阵列除法器来说，单元的数量为(n＋1)2，考虑最大情况下的信号延迟，其除法执行时间为
td＝3(n＋1)2T(2.34)
其中n为尾数位数。
[例20] ｘ＝0.101001，ｙ＝0.111，求q =ｘ÷ｙ。
[解:]
[x]补＝0.101001
[y]补＝0.111 [－ｙ]补＝1.001
故得
商q＝q0.q1q2q3＝0.101
余数r＝(0.00r3r4r5r6)＝0.000110
我们看到，当被除数ｘ和除数ｙ送至阵列除法器输入端后，经过3(n＋1)T时间延迟，便在除法器输出端得到稳定的商数q和余数r的信号电平。
与串行除法器相比，明显的优点是省去了复杂的控制线路，提
高了运算速度。
