CAD图形文件怎样导入SU中
SU

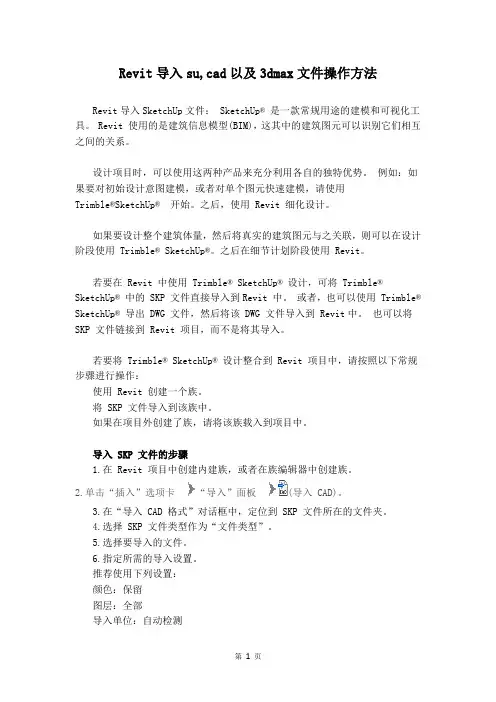

Revit导入cad和3dmx文件操作方法
Revit导入su,cad以及3dmax文件操作方法Revit导入SketchUp文件：SketchUp® 是一款常规用途的建模和可视化工具。
Revit 使用的是建筑信息模型(BIM)，这其中的建筑图元可以识别它们相互之间的关系。
设计项目时，可以使用这两种产品来充分利用各自的独特优势。
例如：如果要对初始设计意图建模，或者对单个图元快速建模，请使用Trimble®SketchUp® 开始。
之后，使用 Revit 细化设计。
如果要设计整个建筑体量，然后将真实的建筑图元与之关联，则可以在设计阶段使用Trimble® SketchUp®。
之后在细节计划阶段使用 Revit。
若要在 Revit 中使用Trimble® SketchUp® 设计，可将Trimble® SketchUp® 中的 SKP 文件直接导入到Revit 中。
或者，也可以使用Trimble® SketchUp® 导出 DWG 文件，然后将该 DWG 文件导入到 Revit中。
也可以将SKP 文件链接到 Revit 项目，而不是将其导入。
若要将Trimble® SketchUp® 设计整合到 Revit 项目中，请按照以下常规步骤进行操作：使用 Revit 创建一个族。
将 SKP 文件导入到该族中。
如果在项目外创建了族，请将该族载入到项目中。
导入 SKP 文件的步骤1.在 Revit 项目中创建内建族，或者在族编辑器中创建族。
2.单击“插入”选项卡“导入”面板(导入 CAD)。
3.在“导入 CAD 格式”对话框中，定位到 SKP 文件所在的文件夹。
4.选择 SKP 文件类型作为“文件类型”。
5.选择要导入的文件。
6.指定所需的导入设置。
推荐使用下列设置：颜色：保留图层：全部导入单位：自动检测定位：自动 - 原点到原点放置于：“标高 1”或“参照标高定向到视图7.单击“打开”。

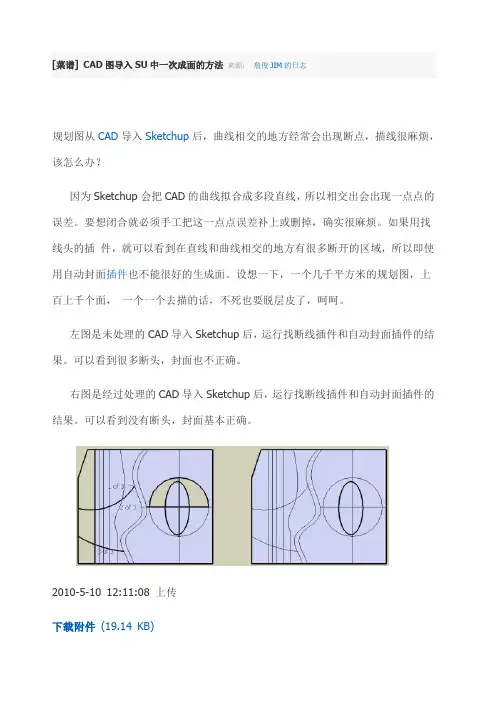

CAD导入SU一次成面的方法
[菜谱] CAD图导入SU中一次成面的方法来源：詹俊JIM的日志规划图从CAD导入Sketchup后，曲线相交的地方经常会出现断点，描线很麻烦，该怎么办？因为Sketchup会把CAD的曲线拟合成多段直线，所以相交出会出现一点点的误差。
要想闭合就必须手工把这一点点误差补上或删掉，确实很麻烦。
如果用找线头的插件，就可以看到在直线和曲线相交的地方有很多断开的区域，所以即使用自动封面插件也不能很好的生成面。
设想一下，一个几千平方米的规划图，上百上千个面，一个一个去描的话，不死也要脱层皮了，呵呵。
左图是未处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到很多断头，封面也不正确。
右图是经过处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到没有断头，封面基本正确。
2010-5-10 12:11:08 上传下载附件(19.14 KB)对这个问题，我想了很多种办法。
以前我是在CAD里对复杂区域就做成闭合面域导入Sketchup，但是也很麻烦。
后来想到，如果在CAD里手动把相交的地方打断，那么两边就是单独两条曲线，这样导入Sketchup后相交点的坐标就不会变动，也就不会出现细小的误差了。
经过实验，这个方法可行。
但是那么多的相交点，一个一个的去处理会非常麻烦。
所以我在网上搜索能一次性把所有相交点都打断的程序。
还真找到了！！经过测试，效果非常好，除了对闭合的圆和椭圆不能起作用外，对PLINE，LINE，ARC，SPLINE都能正确打断。
处理后的图形再导入Sketchup，就没有断头了。
封面的效果也很不错，对于局部椭圆之类的对象，再简单描一下就可以了。
-------------------------------------------------------------好，接下来我们看看具体的做法吧，以AUTOCAD2006为例：第一步：下载LISP程序，下载地址：wthread. ... e%3D1&frombbs=1第二步，解压下载的文件。
CAD导入SU步骤详解
1一个简单而清楚的 CAD 底稿1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。
对天正6及以上版本绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为 t3 格式才能导入Sketchup 中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯 CAD 中亦不能显示。
3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。
反复检查和清理，一定要见图层数降到最少。
4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。
5）最后的 CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。
2，导入Sketchup 中1）导入注意右边的选项设置，单位选毫米2）开始描线成面（或者使用插件自动生成面）线宽可以修改细一点 5.0（窗口——显示设置——轮廓——改成1）6.0（窗口——风格——显示设置——轮廓——改成1）现在我们说说用天正打开cad之后导入sketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入sketchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：一，首先打开天正二，打开一个cad文件，或者用天正用几个简单的图形三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用sketchup导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了。
CAD导SU一次性封面小教程
CAD导SU一次性封面小教程
CAD导SU一次性封面小教程
前几天发了个插件，Edge Tools (边界工具),这个插件的封面和检测功能十分强大，
这里放一个小教程，它的使用非常简单。
因为它可以节约大量的时间，所以非常有必要学习使用，例如下面这个例子，基本用插件10秒就搞定了。
这里我画了一个CAD，里面有曲面，CAD底下待会会提供下载，自己可以拿去练习下。
好，让我们开始，我们最常用的封面插件应该就是SUAPP插件的生成面域了，这里就不再介绍，前面SUAPP插件部分有说过。
第一步，我们导入CAD至SU
第二步，用SUAPP插件的生成面域工具封面，这里我们发现很多地方没有封好
仔细看曲面和直线间由CAD-SU有间距
第三步，这一步是为了给大家演示他的使用才点的，大家熟练之后可以跳过，检查下断线的部位。
第四步，测量下断线和弧线建的距离。
第五步，点图示按钮，输入大于上步测量距离的数字，然后点确定
确定之后我们放大发现断线自动连接好了
第六步，再次用用SUAPP插件的生成面域工具封面，搞定。
CAD导入Sketchup建模基本详细步骤
CAD导入 Sketchup建模基本详细步骤
软件之间的相互协作。 CAD导图建模详细步骤。 工具/原料 CAD2007 天正7.5 Sketchup Suapp1.25免费版（Suapp吧出品） 方法/步骤 1
2
3
4
5 6 7
8 9 10 11
12 13 14
15 16 17 18
19 20 21 22
23 24 25 26
27 28 29 30
31 32 33 34
35 36 37 38
39
注意事项 CAD图层一定要管理好。 导出天正文件类型一定是T3文件 导入SU，单位要为mm。因为cad图问题变大，按照0.1、0.01等比例缩小。 在SU中灵活使用shift和ctrl键。 使用SUAPP吧免费版（或者收费版）插件，快速建模。 注意检查正反面，尤其对于新手 注意细节问题，不要因为细节为后期修改模型带来麻烦。 以上就是CAD导入Sketchup建模基本详细步骤，大家看明白了吗？希望能对大家有所帮助！
（完整版）第六讲：cad导入sketchup建模讲解
（完整版）第六讲：cad导入sketchup建模讲解第六讲：cad导入sketchup建模讲解（1）总体思路：1. 对于小面积建模时，常常直接截取总模型中的一部分导入到sketchup中，然后在sketchup中创建组件，从新描着再画一遍；2. 对于大面积建模时，常常将cad中的总平面全部导入sketchup 中，然后在sketchup中封面。
在cad导入sketchup之前，在cad中整理的思路：1. 在cad中，直接将要用的模型复制到一个新的cad图面上，它的目的是为了减少图层以及模型量，使后期建模不受干扰。
2. 在1的基础上删除不需要的线以及模型3. 输入pu将图层清理下4. 将cad图导入到sketchup中时，sketchup中的单位要与cad 中的单位一致5. 将图面在sketchup中创建组件，从新描着再画一遍；（注意：从cad图导入到sketchup中的图有很多断点，无法封面；当交叉点不断开时也无法封面）C ad中配景楼的处理方法：一般在sketchup建模中，配景楼的样式只做一到两种，若模型楼在cad中是块的话保留，它不会影响后期封面的处理，若不是块的话将线的全局宽度改为0，使其成为一条单线，这样它既不影响建模又使楼房的放置有一个依据。
C ad中植物的处理方法：一般在sketchup建模中，只保留直线形式的灌木块，将曲线的或圆线的灌木块删掉，因为曲线的或圆线的灌木块所占的模型量太大。
C ad中细节处理方法：一般在sketchup建模中，将有高度的起来体（地形，灌木）找个基准点挪到外面去，方便删减图面上没用的线。
将面积大的铺装删掉将重复的线删掉断开的线要连上第七讲：cad导入sketchup建模讲解（2）当cad图导入sketchup中时，用ctrl+shift+E键将导入的平面图充满视窗在cad中把重复出现的模型（树、房子等）做成块，当导入sketchup时会自动生成组件，利用组件的关联性便可一次性将场景中所有的（树、房子等）建立起来用图层工具将场景中重复出现的模型（树、房子等）暂时没用的东西放入图层隐藏起来对于一些大楼门前的小路，它们可能边界线长短不齐，我们可以将这些不齐的边界线拉齐然后延伸至构筑物中，这样既可以封上面又不影响整体效果在sketchup中制作灌木的方法：1. 全选灌木层的线，用make face封面2. 将封完面的灌木层全选上进行群组3. 用剪选面工具将灌木层中的面都选上，用联合推拉工具拉出一定的高度4. 将灌木层的边线隐藏掉5. 用基准点将灌木层移回平面总图在sketchup中制作微地形的方法：1. 选中其中的一个地形平面制作群组2. 若地形中的线被构筑物断开，将断开的线连接上3. 用推拉工具将地形拉出一定的高度4. 用地形工具制作地形5. 用基准点将微地形层移回平面总图平面总图上封面的方法：寻找断点的方法：插件→label stray lines→自动找到模型中的断点为了提高作图的质量，尽量将圆弧的段数改大点，使其光滑，一般段数为36一般有两种情况的断点：1. 没有和前面的线连上2. 断点出了前面的线连接断点的方法：情况1：方法一：直接画一条直线使其与前面的线相交，然后将多余的部分擦除方法二：用移动工具移动线的断点，使其与前面的线相交情况2：选择相交的线，使其与前面的线进行模型交错，将交点断开，删除多余的部分当一个面上交点比较多时，可能会有很多重复的面，要将多余的面删除用规划总图做模型时，当点不在一个平面上时，具体操作步骤：1. 将线全部选上，用extrude lines将线拉伸成面2. 将生成的面创建群组3. 画一个大的平面与生成的面进行模型交错4. 将生成的面删除5. 与大平面相交的线便是所需要的线。
SU初级入门从CAD到SU建模
SU初级入门从CAD到SU建模我想大家能静下心来把这篇文章看完对下面的操作就会轻松很多了SU初学者圣经这是老外写的一篇初学者的指南,主要阐述了S U的基本建模思路和原则及技巧，觉得很好，堪称圣经，我将它翻译过来，篇幅比较长，希望大家能够认真研读一下，虽说是初学者圣经，但里面的内容对于老手来说也堪称经典，同样可以读一读，里面有些内容需要读者由SU 的基本知识，大家可以再看本站FLA SH教程的同时读一下这篇文章，我想收获会更大。
这是我自己的一些经验。
如果你对su还没有很多的了解和经验，那么试试按照下面说得去做，直到你得出了自己的经验和见解。
我采用下面这些方法，是因为它们适合我工作的习惯，其他人可能会有不同的适合自己的方法，如果你有更好的招数，拿出来和大家共享一下子吧！建模--步骤首先，一条原则是我们应该尽量将模型量控制在最简单，最小。
当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。
但是，如果你是用s u来养家活口，维持生计，那么过分细致的模型是没有必要的。
你应该努力在完成工作的前提下，将模型建的尽量简单。
一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。
如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。
如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。
你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。
CAD图形导入草图大师SketchUp出现变形的四种解决方法
CAD图形导入草图大师SketchUp出现变形的四种解决方法测量空间社区有问答也有答案哟小程序
朋友圈实时工程招聘
CAD图形导入su会发生线条变形的情况，本文小编将和大家分享CAD图形导入草图大师
SketchUp出现变形的四种解决方法。
有需要的小伙伴们快和小编一起来看看CAD图形导入草图
大师SketchUp出现变形该怎么解决吧！
CAD图形导入草图大师SketchUp出现变形的解决方法一、
1.CAD里pu（清理），然后将标高改成一致，或者为0，最后re（重新生成）。
2.su使用导入功能，注意导入前删除人物，然后点击视窗符号，选取SketchUp出现变形的线条
进行创建群组就能解决了。
CAD图形导入草图大师SketchUp出现变形的解决方法二、
在su草图大师软件中右键柔化边线，来解决CAD图形导入SketchUp出现变形的情况。
CAD图形导入草图大师SketchUp出现变形的解决方法三、
在草图大师软件中，点击窗口选项中的图元信息--软化、平滑；如果有弧线段，则将段值改大，
就能解决CAD图形导入SketchUp出现变形的问题。
CAD图形导入草图大师SketchUp出现变形的解决方法四、
将su模型移动到坐标原点（这是最强大的，如果此方法不行，那就是CAD问题）
以上就是CAD图形导入草图大师SketchUp出现变形的四种解决方法，希望本文的方法分享能给
小伙伴们带来帮助。
cad导入su的正确导入步骤
CAD导入SU的正确导入步骤CAD Sketchup圣经这个里面也说的很详细了。
总结一下我的经验（仅供参考）：1 整理cad中的线，确保cad图绘制的精确。
（线条的衔接）-（如果是一个场景，将一些图块可以分别另存为cad文件，分别进行su 建模，最后再导入；注意要找寻一个相对点，以便模型完成后导入时找寻正确位置）2 保存cad文件的路径中不能有中文。
3 cad文件最好将整体选中进行“炸开”操作。
否则有可能导入su有的图块无法显示。
4 导入su后进行图层整理等常规操作。
收藏分享回复引用heixing管理员UID13#楼发表于 2009-3-9 22:29 | 只看该作者关于sketchup，SU初学者圣经圣诞来了，在其他网站看了好的帖子来给大家分享！如果你有更好的招数，拿出来和大家共享一下子吧！1、建模--步骤:首先，一条原则是我们应该尽量将模型量控制在最简单，最小。
当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。
但是，如果你是用su来养家活口，维持生计，那么过分细致的模型是没有必要的。
你应该努力在完成工作的前提下，将模型建的尽量简单。
一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。
如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。
具体做法：在需要保存的组件上点击右键－最后登录2010-5-29另存为(Save as...)，保存成独立的.skp文件。
需要重新载入时，在需要载入的组件上点击右键－载入(Load...)，新的组件就被替换进来。
如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。
你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。
CAD到SU快速封面-神插件
CAD到SU快速封面-神插件手动封面能加强对SU的理解。
CAD不要有重线。
组件打块。
巴拉巴拉的省略一万字。
基于LY、香磷、窝牛诸大神的资料，仅对提高封面效率做个小结。
纰漏之处请包涵指正。
特别鸣谢潘老师。
一、Z轴归零。
插件版：1. 整理好的CAD不在同一平面。
AP加载FLT.LSP。
FLT运行插件。
可将三维空间线都归零。
2. CAD中有三维实体（这种情况少吧）。
AP加载y2007v2.vlx。
Y运行。
Z轴归零。
手动版:1. 不是组件和群组的空间线面，S，蓝轴，0,模型交错。
是组件和群组这样缩放会让模型进组就飞走啦~而且不能撤销。
2. 平行投影-主视图-拖到同一平面。
3. 平行投影-顶视图-导出DWG。
二、惊艳的Breakall。
AP加载Breakall.lsp。
Breakall运行。
模型大时，耗时长。
可单选弧线与直线相交处打断。
不能打断的情况，将直线延伸出弧线再打断。
（SU封不上面大都出在这个弧线和直线相交的地方，插件作者业界良心啊~）三、导入SU封面1. Repair Add Face DWG延长孤立边线+删除废线解决一些没被打断的线。
DWG中的封面功能不好使。
可选择Makefaces插件来封面。
2. PowerCEMF收费插件。
安装后只能使用部分免费功能。
延长线+删除废线+封面，也够用了。
配合Edgetools插件、label stray lines查找线头、手动移动点线面检查，完成封面。
番外：1.需要段数高的圆或弧，属性中修改段数。
多条非连续段的，插件set arc segments可重建圆弧。
2.闪闪闪的组件，进组飞掉怎么办。
进组，全选，成组，出组，炸开。
或者更改组件轴。
组件闪就是因为轴离原点太远。
3.统一平面是个好习惯。
4.删除线头标注。
可将整体模型不停的滚轮缩小，统一删除。
插件不是万能，该动手时就动手啊。
并非需要所有的插件，取你所需。
脚得费金币去紫天搜索。
本主题由qiulinedu 于2014-4-19 12:25 移动上一篇：从概念到形式下一篇：某一屋顶花园模型素材齐全ChrisP_Repair_AddFace_DWG汉化.rar21.61 KB, 下载次数: 190, 下载积分: 金币-1 个tt_edgetools(边界工具)v2.0.4-DS汉化.rar51.13 KB, 下载次数: 181, 下载积分: 金币-1 个breakall.zip3.34 KB, 下载次数: 183, 下载积分: 金币-1 个FLT.zip3.54 KB, 下载次数: 117, 下载积分: 金币-1 个。
SU初级入门从CAD到SU建模
SU初级入门从CAD到SU建模我想大家能静下心来把这篇文章看完对下面的操作就会轻松很多了SU初学者圣经这是老外写的一篇初学者的指南,主要阐述了SU的基本建模思路和原则及技巧，觉得很好，堪称圣经，我将它翻译过来，篇幅比较长，希望大家能够认真研读一下，虽说是初学者圣经，但里面的内容对于老手来说也堪称经典，同样可以读一读，里面有些内容需要读者由SU的基本知识，大家可以再看本站FLASH教程的同时读一下这篇文章，我想收获会更大。
这是我自己的一些经验。
如果你对su还没有很多的了解和经验，那么试试按照下面说得去做，直到你得出了自己的经验和见解。
我采用下面这些方法，是因为它们适合我工作的习惯，其他人可能会有不同的适合自己的方法，如果你有更好的招数，拿出来和大家共享一下子吧！建模--步骤首先，一条原则是我们应该尽量将模型量控制在最简单，最小。
当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。
但是，如果你是用su来养家活口，维持生计，那么过分细致的模型是没有必要的。
你应该努力在完成工作的前提下，将模型建的尽量简单。
一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。
如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。
如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。
你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。
导入CAD文件将CAD文件导入su，然后通过简单地描一描线段，使它生成面，然后推推拉拉地建立起一个3D模型，这听起来确实令人兴奋。
但是这样工作的效果实际上取决于你的CAD图的质量。
导入CAD的2D文件，实际上能产生许多令人头疼的麻烦。
CAD导入SKETCHUP常见问题注意
CAD导入SKETCHUP常见问题注意热度2已有3336 次阅读2010-3-20 09:46|CAD文件导入SKETCHUP建立模型的确是很好的方法，但也经常会出现问题。
大家经过好多次尝试，对导入过程中的一些问题做了一些总结和心得：1.版本问题：SU（免费版）和SU Pro（付费版）有着很多区别：A.导入导出的版本区别：Pro付费版才能导入CAD文件，导出3D模型……。
yout 剖面图及剖面动画，只有Pro付费版才能使用Layout剖面图及剖面动画……。
2.CAD文件导入SU出错问题：A.CAD文件的存放路径必须是单字节字符（英文或数字）的，不能有中文路径或全角字符。
比如C:\123.dwg可以导入，但C：\我的文件夹\123.dwg就不行，会提示出错！（听说SU的最新版本可以识别中文路径，但SU6的版本还是不行。
）B.CAD文件版本“过高”。
保存为AutoCAD 2007格式的文件不能打开。
2008版的就更不用说了～，保存的文件我的SU6就不能识别，提示出错。
我用07版的CAD把文件保存为2004格式，就能识别了。
C.单位不统一问题。
3.资源问题：A.SU本不耗费太多系统资源！导入CAD文件占用资源很大！一张单体建筑的平面图导入SU，能让SU的内存占用量从3M飙升到50M甚至更多！一张城市规划导入SU时，很可能就会让你的机器挂掉！B.不要以为1G内存足够，开机后系统进程要占掉100～200多M，杀毒软件也会占掉≥30M，卡巴能吃掉50多M所以“死机”（目前我建议大家用360安全卫士、杀毒、保险箱和浏览器）！QQ正常能吃掉20M，一个IE能吃掉≥10M，……，等等等等。
所以除了必要的的防毒杀毒软件外，尽量不要开太多应用程序。
C.在导入SU前，先在CAD中,炸开所有的图块,图层清0,颜色改白色,再用PU命令,清楚所有!这样所有的CAD,基本上都可以导入SU几乎每个新手都会提出这样的问题：为什么CAD图导入到Sketchup后，尺寸变了？这个问题回答了无数遍，还是有人问，今天抽点时间彻彻底底的讲清楚，免得日后麻烦！首先，讲一下sketchup中单位的设置：在1位置将单位设置成你需要的。
(完整word版)CAD标高转SU地形
地形建模总汇，为刚进入这块领域的朋友引个路吧。
地形建模共分为两个类型一、推拉型（梯田型）：按照高程数值，逐一推拉登高面，从而形成山体。
二、光滑曲面型：根据在不同高度的等高线，自动生成光滑曲面。
模拟真实的场地感觉。
那我们下面来逐一做分析。
首先要有一份地形图，其中包含等高线，高程数字信息。
当然了完整的地形图里自然包括：道路、原始建筑、各种植被等内容。
不过我们这里只需要等高线跟高程就可以制作了。
然后在这个基础上做地形第一种、推拉型（梯田型）：1、将整理好的等高线导入到SU2、按照等高线的划分来封面（请参考坛内封面教学）3、根据已知的或者是改造后的高程来进行推拉。
如图：对于润色地形的基本操作：对于不同高度的面填充一定的渐变色，也可赋予草地材质。
（按照个人喜好）第二种、光滑曲面型：方法有两种：a、在SU中根据不同高度的等高线直接生成曲面b、在其他软件中生成山体曲面，直接导入SU。
a：1、将整理好的等高线导入到SU2、按照高程的数值将所有等高线移动到对应高度。
3、用曲面插件或者SU自带地形工具生成地形。
b：1、将等高线导入3DMAX，相远控规，或者MOI&犀牛生成。
2、将生成好的山体曲面导入SU。
以上是常规做法，很常见，各位估计一直是这么做着的。
下面我讲一下PP的个人操作。
或许会让您事半功倍的呵呵。
1.首先地形中，我只需要高程数字就OK了！2.打开湘源控规，用“字转高程”工具。
软件会把数字自动定义到相对高度。
3.选择“三角剖分”，软件会根据给予的高程自动生成三角面，但是这还不是我们想要的地形。
4.选择“等高线图”，这样等高线也有了。
5.根据等高线生成曲面，这里我们点软件的“三维模型”6.导入SU。
之后就是在SU里处理了。
柔化一下。
叠加个等高线看看。
投影贴图一下。
大功告成！附送贴图一张如有遗漏或者偏颇请告知。
有不清楚的也可以加我QQ咨询。
cad导入SU建地形
cad导入SU建地形
su建三维地形方法较多，下面给大家介绍一种比较原始的方法，先看看完成效果各位再自行决定要不要继续看帖，因为这样的地形效果比较概念，并非常规max建模那种连续面。
好嘞，现在正式开始了，在建模之前我们肯定已经有了CAD地形图了，标准的地形图应该是三维的，就是说每条等高线都不在一个平面上面。
那我们就需要先对等高线进行整理了。
第二步：将整理出来的部分等高线归零（天正的快捷键是tybg(统一标高)）
三维
统一标高以后
第三步：将整理完标高归零后的图纸分离出来，cad操作就是写块。
选择要建模的cad，快捷键W，然后保存出来。
写
块
cad整理基本完成，现在打开SU软件，开始地形建模
第四步：将cad导入到su
导
入
注意参数设置：
第五步：将面封闭，可以利用suapp中的线面闭合工具将可闭合部分封闭，
封面完成
能封闭的部分
剩下的部分只有自己连线闭合了。
第六步：用推拉工具将闭合的面按等高线的高度推来起来
等高线的高度可在原始地形图中查看，注意是原始地形图，因为整理过的图纸标高已经归零了的。
双击线条会出现左边栏的信息，里面有高程信息。
第七步：推拉完成，地形建完
完成后效果
按自己喜好附着材质。
CAD导入SU的方法和问题汇总
本人采用的是CAD08和SU8中文版,一些翻译和选项的位置可能和其他版本不同.一.CAD的处理作为导入的第一个步骤,也是最为重要的一个步骤,CAD处理的得当,能够为之后的建模省下好多的时间.1.多余内容的删除一般完整的CAD很多东西是不需要导入到SU中去的,在保留原图备份的情况下,可以删除很多内容,包括文字,标注,地形,指北针等等.我一般会保留绿化,道路,建筑这三样.2.标高,图层和图元的统一完成上述步骤以后,便是对图元进行标高的统一和图层的统一,两者可以通过[change]命令来完成,我习惯于把所有东西都放置到0层,线型设置为实线,线宽设置为0.00,颜色设置成7,注意把所有多段线的线宽设置成0.有些情况CAD里面标高改成0了,但是导入SU还是有高度是因为厚度的存在,同样只要使用[change]来修改厚度就可以了.此处,需要注意有些图元是无法被SU识别的包括椭圆等等,这些图元如果需要导出的话,最好改成多段线.3,导出时的问题完成这些之后,便可以通过[W]命令将需要导入SU的内容写成新的块.当然你也可以不用[W]命令,而是在原文件内进行保存,不过这样的话需要注意对于图层等一些东西使用[PU]命令来进行清理.对于删除不了的图层可以先保留着,到SU里面在进行删除,如果你跟我一样是完美主义者,那你可以检查下外部参照,块内部是否有这些图层.不管用哪个版本的CAD,推荐将文件保存成04版本,虽然我不知其他版本导入SU会不会有问题,但是04是没问题的,而且04比较通用,便于各单位协调.修改默认命令为[工具-选项-打开和保存].二.SU的导入1.移动到原点附近将新创建的块[文件-导入]到SU之中后,因为CAD线条在远离坐标原点时,往往会发生许多奇怪的错误,因此需要将线条平移到坐标原点附近.一般情况下导入的线条会离坐标原点较远,如果找不到的话,可以使用[镜头-缩放范围]来将线条移动到屏幕内,然后平移到坐标原点附近.或者在CAD中的时候将线条移动到坐标原点附近再导入SU.此处,可以将线条沿Z轴往上移动一点,来避免之后模型推拉到地平线以下时,形成在地平线上的阴影.2.合并图层因为SU的组件和组实在是太好用了,所以我一般是不使用图层工具的,导入SU之后便使用[窗口-图层],将所有图元都放在一个图层里面.3.注意单位是否统一导入的时候可能还会碰到单位的不统一,CAD的单位在[格式-单位]下更改,SU的单位在[窗口-模型信息-单位]下更改,CAD里面[W]命令的时候也需要设置单位,SU里面[文件-导入]的时候右边也需要设置单位,一般我都把这些统一成[米].如果导入的时候还是出现成倍数的模型的扩大和缩小,可以使用[工具-调整大小]或者[工具-卷尺]命令来进行缩放.4.其他可能出现情况如果出现了线段抖动的情况,可能是组件的坐标原点过远的原因,可以先进入到组件内部,选中所有的图元使用[右键-创建组件]然后关闭组件,再对原有组件使用[右键-分解],这样就能既能够保持图元成组又能够解决问题.5.删除线头完成上述过程之后便是删除线头了,因为SU里面会把CAD的圆和圆弧图元转换成可调边数的多边形,所以势必会造成原先CAD里面与圆弧和圆相交的直线在SU里面出现不相交的情况,这也就导致的许多的面无法生成.一般不相交的情况有三种:1.圆弧与直线不相交.2.圆弧与直线相交,但直线超出圆弧一点点.3.圆弧和直线交叉,却不在交叉点互相打断.只要能够解决这3的情况便能够生成所有的面了,当然还应该包括在CAD 里面因为粗心就没相交的线的情况.对于第3种情况,选中所有图元使用[右键-相交面-与选项]即可将所有图元在相交处打断了.对于第1种和第2种情况,需要借助插件(插件最后我会说明的)来标注处这些线头,然后手动将这些线头进行延伸或者删除即可.6.封面完成了线头的清理时候,便是封面的工作,我喜欢采用手动的封面方式,模型做到哪了,就把哪的面封起来,当然你也可以选择插件(插件最后我会说明的)来将所有面封起来,但是即使清理了线头,有时候封面插件还是会把本应两个面的地方封成一个面,修改比较麻烦.两者按个人喜好来吧.至此SU导入CAD的工作便到一段落了.。
cad图形怎么导入su中的
cad图形怎么导入su中的
SU中经常会用到CAD图形，那么大家知道cad图形怎么导入su 中的吗?下面是店铺整理的cad图形怎么导入su中的方法，希望能给大家解答。
cad图形导入su中的方法
1.现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。
这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。
2.一般精简只留下主要线条。
3.打开sketchup——文件——导入。
选择导入AUTO CAD(dwg,dxf)文件.
4.点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。
最后勾上保持绘图原点。
5.导入成功，显示导入结果对话框，可以直接关掉。
6.导入后如果找不到文件，点一下充满视窗按键。
7.此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。
有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。
8.现在就生成面了，只需用推拉工具图拉到一定高度即可了。
如何把su导入cad文件
如何把su导入cad文件
在su中我们做了一个模型，在cad中重新画比较麻烦，那么怎么将su导成cad呢?小编给你演示一下，希望帮助到你。
把su导入cad文件的方法一
比如说如图所示的cad模型，小编想要将这个图形的正立面图导成cad
首先找到如图所示的图标将该模型改成正立面(根据需要变成自己需要的立面等)，如图所示
之后找到文件，如图所示
在文件里面选择导出——二维模型，如图所示
在类型里面选择如图所示的dwg格式，如图所示
之后模型就开始自动的导成cad格式了，但是需要时间，当出现如图所示的提示时，说明已经导出成功了，根据版本不同可能也不会出现这样的提示
之后在你保存的位置找到导成的cad，如图所示
打开cad，你就会看到刚才的正立面图已经导成cad格式了，如图所示，
把su导入cad文件的方法二
打开SketchUp软件
绘制需要导出剖面的模型
在工具栏选择“工具-剖切面”
点击要剖的面，便会显示剖面效果，也可以选择剖切面进行移动，在工具栏选择“相机-平行投影”
在工具栏选择“相机-标准视图-右视图”
选择“文件-导出-2d模型”选择dwg文件格式，确认导出。
打开cad文件，确认导出成功。
