(完整版)歧管压力表组件的结构
歧管压力表组件 1-低压表（蓝） 2-高压表（红） 3-高压手动阀（HI） 4-高压侧软管（红） 5-维修用软管（黄）6-低压侧软管（蓝） 7-低压侧手动阀（LO） 8-表座
课题二 汽车空调系统的检漏
制冷剂泄漏是汽车空调系统最常见的故障之一，制冷 剂泄漏严重将会导致空调制冷系统不制冷或制冷不足。 汽车空调系统工作环境比较恶劣，其制冷系统一直随 汽车工作在振动的工况之下，极易造成部件、管道损 坏和接头松动，使制冷剂发生泄漏。另外每当拆装或 检修汽车制冷系统管道、更换零件之后也需要在检修 拆装的部位进行制冷剂的泄漏检查。由于制冷剂无色、 无味，所以对制冷剂的检漏存在一定的困难，可以采 用多种方法，有时也需要借助一些仪器设备。目前制 冷剂的检漏有观察法检漏、肥皂泡沫检漏、卤素检漏 灯检漏、电子检漏仪检漏、染料示踪检漏、加压检漏、 真空检漏等方法。本课题任务要求学生掌握常用检漏 方法及操作程序。
1.观察法检漏
观察法检漏是指用眼睛查看制冷系统（特别是制冷系统的 管接头）部位有否冷冻机油渗漏痕迹的一种检漏方法。因 为制冷剂通常与冷冻机油互溶，所以在泄漏处必然也带出 冷冻机油，因此系统管道有油迹的部位就是泄漏处。
2.肥皂泡沫法检漏
肥皂泡沫法检漏就是在怀疑泄 漏区域，涂上肥皂液， 如有泄漏点，该处必然起皂泡。 此法简单易行，是目前修理行 业经常用的一种方法， 但现在汽车各种构件布置得越 来越紧凑，有些部位及检修死 角，用此法不易检查出来。
（2）偶尔出现气泡，并且时而伴有膨胀阀结霜，说明系 统中有水分。若无膨胀阀结霜现象，可能是制冷剂少量缺 少或有空气。
（3）有气泡、泡沫不断流过，说明制冷剂不足。 如果泡沫很多，可能有空气。若判断为制冷剂不 足，则要查明原因，不要随便补充制冷剂。由于 胶管内制冷剂存在自然泄漏，若是使用两年后方 发现制冷剂不足，可以判断为胶管自然泄漏。
压力表幻灯片

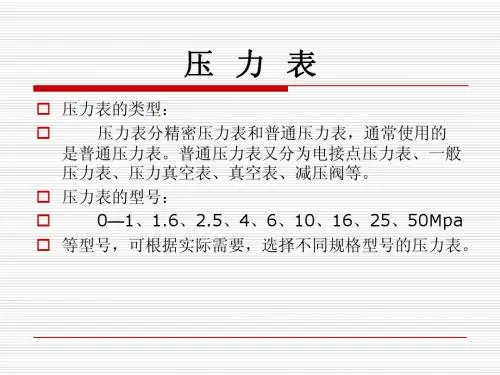

一般压力表
电接点压力表
压力真空表
真空表
压力检测仪表的正确选用
压力检测仪表的正确选用 主要包括确定仪表的型式、量 程、范围、准确度和灵敏度、 外形尺寸以及是否需要远传和 具有其他功能，如指示、记录、 调节、报警等。
选用的主要依据
工艺生产过程对测量的要求,包括量程和准确度。在静态测试 （或变化缓慢）的情况下，规定被测压力的最大值选用压力表满 刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的 最大值选用压力表满刻度值的二分之一。 常用压力检测仪表的准确度等级有0.4级、1.0级、1.5级和 2.5级4个级等,应从生产工艺准确度要求和最经济角度选用。仪表 的最大允许误差是压力表的量程与准确度等级百分比的乘积，如 果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪 表。
系统的正确安装包括取压口的开口位置、连接导管 的合理铺设和仪表安装位置的正确叉及流束形成涡流的区 域。（2）当管路中有突出物体（如测温元件）时， 取压口应取在其前面。（3）当必须在调节阀门附 近取压 时，若取压口在其前，则与阀门距离应 不 小于2倍管径；若取压口在其后，则 与阀门距离应 不小于3倍管径。（4）对 于宽广容器，取压口应 处于流体流动平稳和无涡流的区域。总之，在工艺 流程上确定的取压口位置应能保证测得所要选取的 工艺参数。
连接导管的铺设
连接导管的水平段应有一定的斜度，以利于排 除冷凝液体或气体。当被测介质为气体时，导管应 向取压口方向低倾；当被测介质为液体时，导管则 应向测压仪表方向倾斜；当被测参数为较小的差压 值时，倾斜度可再稍大一点。此外，如导管在上下 拐弯处，则应根据导管中的介质情况，在最低点安 置排泄冷凝液体装置或在最高处安置排气装置，以 保证在相当长的时间内不致因在导管中积 存冷凝 液体或气体而影响测量的准确度。冷凝液体或气体 要定期排放。
使用歧管压力表组对制冷剂进行回收与加注
真真实实应应护护与与检检修修》》
真真实实应应用用驱驱动动教教学学模模式式精精品品课课程程 《《汽汽车车空空调调系系统统维维护护与与检检修修》》
真实任务描述
真实应用驱动教学模式精品课程
真实工作任务：一辆雪佛兰科鲁兹自动挡轿车，已行驶 160000Km,车主反映空调制冷效果不佳，经检测发现制冷系统 制冷剂压力偏低，无明显泄露，需重新加注制冷剂，请你维护。
