煤矿井下固定式避难硐室建设标准
煤矿矿井避难所设计
第六节矿井避难所随着我国经济社会飞速发展，对于煤炭的需求迅速增长，我国煤炭企业生产能力在不断提高，随之而来的是大量的煤矿事故在不断攀升。
在煤矿发生事故后，为将灾害的程度降到最低，根据国家有关安监法规的要求，应在井下生产作业场所分区建立灾害避难所。
在发生事故后，井下作业人员可以在最短时间内，逃逸到可以提供生命条件的场所等待救援，以减少在逃逸井上过程中，吸入大量有害气体，造成的大量人员伤亡。
所以，建立井下分区域避难所是煤矿企业在短时间内必须进行的一项重要工作。
一、矿井避难所设置原则煤矿井下避难所目前主要有固定式避难硐室和可移动式救生舱两种类型。
矿井可根据自身的特点自主选择，并以满足矿井灾变条件下矿工应急避险需要、安全、实用、救生为基本原则。
李子梗煤矿设计能力为90Kt/a,为小型煤矿，采用移动式求生舱初期投入大，经与业主沟通，本设计初期采用固定式避难硐室，投产时在主、副暗斜进上部车场、下部车场及区段运输石门附近各设一个固定式避难硐室。
二、矿井避难所位置根据我国安监法规规定：井下有人工作的地点均应有避难所为其服务。
避难所距工作地点的距离，以矿工在瓦斯煤尘爆炸、煤与瓦斯突出或矿井火灾等灾害事故应急避险情况下，佩戴随身携带的自救器能够安全到达为原则，一般不超过1000m。
井下避难所的设置要与矿井避灾路线相结合。
突出矿井的井底车场应设置固定式避难所，有突出煤层的采区应设置采区避难所，掘进距离超过500m的巷道应设置工作面避难所。
由于本设计采用双翼开采，掘进巷道最大距离未超过500m,故不考虑设置工作面避难所。
设计在主副暗斜进上部车场、下部车场及区段运输石门附近各设一个固定式避难硐室。
三、固定式避难所要求（一）井下避难所的通用技术要求1、井下避难所应具备安全防护、氧气供给、有害气体处理、温湿度控制、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难所内额定避险人员生存（即避难所额定防护时间）96小时以上。
煤矿井下临时避难硐室建设标准[详]
![煤矿井下临时避难硐室建设标准[详]](https://img.taocdn.com/s3/m/9987c81faf45b307e971972b.png)
煤矿井下避难硐室根据其服务范围及使用年限.分为永久避难硐室和临时避难硐室.永久避难硐室的标记为DMY.临时避难硐室的标记为DML 。
临时避难硐室设计额定避险人数不少于10人.不多于40人。
避难硐室形式.采用如下三种结构形式：（1） “一”字型：硐室两端分别连接不同的巷道.硐室有两个安全出口；（2） “凹”字型：硐室两端均连接同一条巷道.两个安全出口之间的距离不小于20m ；（3） “口”字型：硐室仅一个安全出口.在巷道旁边构筑。
临时避难硐室一般采用第（3）种结构形式.也可采用上述三种形式之一；永久避难硐室不得采用第（3）种形式的结构。
图3-3-1 “—”型避难硐室图3-3-2 “凹”型避难硐室图3-3-3 “口”型避难硐室临时避难硐室应设置在采掘区域或采区避灾路线上.主要服务于采掘工作面及其附近区域.服务年限一般不大于5年。
硐室容量应满足突发紧急情况下所服务区域全部人员紧急避险的需要.包括生产人员、管理人员及可能出现的其他临时人员.并应有一定的备用系数。
永久避难硐室的备用系数不低于1.2.临时避难硐室的备用系数不低于1.1。
1、功能要求避难硐室必需具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能.在无任何外界支持的情况下额定防护时间不低于96小时。
2、位置选择避难硐室应布置在稳定的岩层中.避开地质构造带、高温带、应力异常区以及透水危险区。
特殊情况下确需布置在煤层中时.应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。
永久避难硐室应确保在服务期间不受采动影响.临时避难硐室应在服务期间避免受采动损害。
3、安全出口结构避难硐室安全出口应采用向外开启的两道门结构。
外侧第一道门采用既能抵挡一定强度的冲击波.又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。
两道门之间为过渡室.密闭门之内为避险生存室。
4、硐室面积临时避难硐室过渡室的净面积应不小于2.0米2。
煤矿避难硐室最新标准
煤矿避难硐室最新标准
煤矿避难硐室是煤矿安全生产的重要设施，其建设和管理关系到矿工的生命安全。
为了提高煤矿避难硐室的安全性能，最新的标准对其建设和管理提出了更高的要求。
首先，煤矿避难硐室应当设置在矿井主要通风巷道上，并且应当远离矿井井口
和矿井工作面，以减少矿难发生时的冲击和危害。
硐室应当远离矿井主要通风巷道的转弯处和支护不良的地方，以确保其稳定性和安全性。
其次，煤矿避难硐室应当具备一定的防爆能力。
硐室内部应当设置防爆照明和
通风设备，并且应当配备防爆通讯设备，以便在矿难发生时与外界进行及时的通讯和联络。
硐室内部还应当配备一定数量的防爆呼吸器和医疗急救设备，以应对矿难发生时可能出现的突发情况。
此外，煤矿避难硐室的建设和管理应当符合相关的法律法规和标准要求。
硐室
的建设应当经过严格的设计、施工和验收，确保其结构稳固、通风良好、设备完善。
硐室的管理应当落实到位，定期进行检查和维护，确保硐室的各项设备和设施处于良好状态。
总的来说，煤矿避难硐室是煤矿安全生产的重要保障，其建设和管理关系到矿
工的生命安全。
最新的标准对硐室的建设和管理提出了更高的要求，希望各个煤矿单位能够严格按照标准要求进行硐室的建设和管理，确保煤矿避难硐室的安全性能达到最新标准的要求，为矿工的生命安全提供更加可靠的保障。

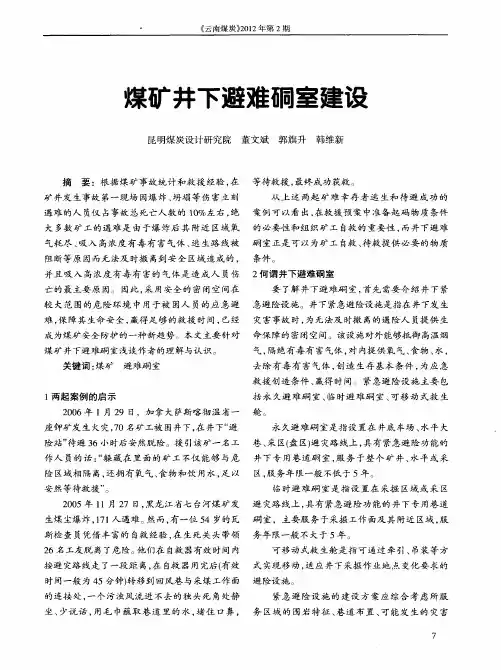

煤矿井下避难硐室建设
煤 矿 井下避 难 硐 室建 设
昆 明煤 炭设计 研 究 院 董 文斌 郭 旗升 韩 维新
摘
要 ：根 据 煤矿 事 故 统 计和 救 援 经验 ， 在 等待 救援 ， 最终成 功获 救 。
从 上 述 两起 矿 难 幸 存 者 逃 生和 待 避 成 功 的
相 同的情 况 下 ， 选建 设避 难硐 室 。 优
３井下避 难硐 室 建设
避 难硐 室 断面形 状 宜 采 用直 墙 半 圆拱 ， 用 采
锚 喷 、 碹 等 方 式 支护 ， 护 材 料 应 阻 燃 、 静 砌 支 抗
永 久 避 难 硐 室 与 临 时避 难 硐 室在 诸 多方 面 电 、 高 温 、 腐 蚀 ， 板 和 墙 壁 的 颜 色 宜为 浅 耐 耐 顶 都 类似 ， 文 对 于 两者相 同或 者 类似 的 内容将 统 色。硐 室地 面 高于巷道 底板 不 小 于 ０２ 本 ． ｍ。
气耗 尽 、 吸入 高 浓度 有毒 有 害 气体 、 生路 线被 硐 室正是 可 以为 矿 工 自救 、 逃 待救 提 供 必 要 的物 质
阻断等 原 因而无 法及 时撤 离到 安 全 区域 造 成 的 ， 条件 。
并且吸入 高浓度有毒有 害的 气体是造成人 员伤 ２何 谓井 下避 难硐 室
生煤 尘爆 炸 ，７ 人 遇难 。然而 ， １１ 有一位 ５ ４岁的 瓦 硐 室 ，主要 服 务 于 采掘 工作 面及 其 附近 区域 ， 服
斯检 查 员凭借 丰 富 的 自救 经验 ， 生 死 关 头带领 务 年 限一般 不 大 于 ５年 。 在 ２ ６名 工友脱 离 了危 险 。 们在 自救 器有效 时 间 内 他 可 移动 式救 生舱 是指 可通 过 牵引 、 吊装 等 方
煤矿井下避难硐室的施工建设标准
聚全氟板适用于矿用装饰，井下装修，井下候车室，巷道，测风站，变电所，泵房，火药库，避难硐室等的装修，聚全氟板是经国家煤安局认可认证的产品，已在全国各地矿山企业广乏使用。
聚全氟装饰板易清洗，不集聚灰尘、细菌；表面平整光滑，色彩丰富，能美化工作环境；符合卫生要求；绿色环保。
煤矿井下固定式避难硐室建设标准如下：1、适用范围本标准规定了煤矿井下固定式避难硐室（以下简称避难硐室）的设计、装备、管理等要求。
本标准适用于井工煤矿，包括新建和改、扩建矿井。
2编制依据《煤炭工业矿井设计规范》GB50215—2005《煤矿安全规程》2010年版《防治煤与瓦斯突出规定》2009年版《矿山救护规程》2009年版国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010第9号）国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔修2010〕146号）本文来自3基本要求3.1矿井应根据井下作业人员和巷道断面等情况，结合矿井避灾路线，合理选择和布置避难硐室或移动式救生舱。
3.2有突出煤层的采区应设置采区避难硐室，设置位置应当根据实际情况确定，但必须设置在防逆流风门外的进风流中。
煤与瓦斯突出矿井以外的其他矿井，从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱突出煤层的掘进巷道长度及采煤工作面走向长度超过500米时，必须在距离工作面500米范围内建设避难硐室或设置救生舱。
3.3避难硐室的额定人数，应满足所服务区域内同时工作的最多人员的避难需要，并考虑不低于5％的富裕系数。
其中，采区避难硐室至少满足15人的避难需求。
3.4避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。
3.5井下避难硐室应具备安全防护、氧气供给、有害气体处理、温湿度控制、避难硐室内外环境参数监测、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难硐室内额定避险人员生存96h以上。

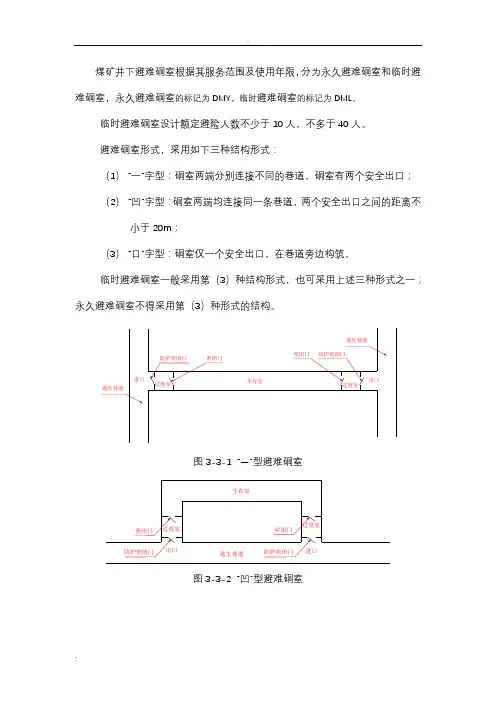

煤矿井下临时避难硐室建设标准
煤矿井下避难硐室根据其服务范围及使用年限，分为永久避难硐室和临时避难硐室，永久避难硐室的标记为DMY，临时避难硐室的标记为DML。
临时避难硐室设计额定避险人数不少于10人，不多于40人。
避难硐室形式，采用如下三种结构形式：（1）“一”字型：硐室两端分别连接不同的巷道，硐室有两个安全出口；（2）“凹”字型：硐室两端均连接同一条巷道，两个安全出口之间的距离不小于20m；（3）“口”字型：硐室仅一个安全出口，在巷道旁边构筑。
临时避难硐室一般采用第（3）种结构形式，也可采用上述三种形式之一；永久避难硐室不得采用第（3）种形式的结构。
图3-3-1 “—”型避难硐室图3-3-2 “凹”型避难硐室图3-3-3 “口”型避难硐室临时避难硐室应设置在采掘区域或采区避灾路线上，主要服务于采掘工作面及其附近区域，服务年限一般不大于5年。
硐室容量应满足突发紧急情况下所服务区域全部人员紧急避险的需要，包括生产人员、管理人员及可能出现的其他临时人员，并应有一定的备用系数。
永久避难硐室的备用系数不低于1.2，临时避难硐室的备用系数不低于1.1。
1、功能要求避难硐室必需具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能，在无任何外界支持的情况下额定防护时间不低于96小时。
2、位置选择避难硐室应布置在稳定的岩层中，避开地质构造带、高温带、应力异常区以及透水危险区。
特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。
永久避难硐室应确保在服务期间不受采动影响，临时避难硐室应在服务期间避免受采动损害。
3、安全出口结构避难硐室安全出口应采用向外开启的两道门结构。
外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。
两道门之间为过渡室，密闭门之内为避险生存室。
4、硐室面积临时避难硐室过渡室的净面积应不小于2.0米2。
煤矿六大避险系统5-井下固定式避难硐室验收标准
综合评估
评估避难硐室的安全性、可靠性和实用性。
对于符合验收标准的避难硐室，发放验收合格证书； 对于不符合验收标准的避难硐室，责令相关单位进行
整改并重新验收。
根据初步检查和功能测试的结果，对避难硐室 的性能进行综合评估。
针对存在的问题提出整改意见和建议，并要求相 关单位进行整改。
06
CATALOGUE
常见问题及解决方案
常见问题
避难硐室建设不规范
部分避难硐室存在布局不合理、空间狭小、通风 不畅等问题，无法满足紧急避险需求。
日常维护管理不到位
缺乏对避难硐室的定期检查和维护，导致设备老 化、故障频发。
ABCD
设备配备不全或不合格
部分避难硐室内未配备必要的安全设备，或者设 备质量不达标，无法正常工作。
避难硐室地面
地面应平整、干净，无积水、 无杂物。
避难硐室标识
标识应清晰、准确，无破损、 无模糊现象。
性能测试
避难硐室空气质量
测试避难硐室内空气质量，氧 气含量应在18-21%之间，二氧
化碳含量应低于1.0%。
避难硐室温度
测试避难硐室内温度，温度应 保持在15-25℃之间。
避难硐室湿度
测试避难硐室内湿度，湿度应 保持在30%-70%之间。
建立避难硐室的实时监测和预警系统 ，及时发现和处理潜在的安全隐患。
THANKS
感谢观看
评估避难硐室的应急救援安全性，确保应急 救援措施完备、安全可靠。
05
CATALOGUE
验收流程
初步检查
01
检查避难硐室的结构是 否完整，无严重变形或 裂缝。
02
检查避难硐室的门是否 能够正常开启和关闭， 密封性能是否良好。
煤矿永久避难硐室规范要求
煤矿永久避难硐室规范要求按照国家相关文件要求，煤矿井下必须形成六大系统，其中施工永久避难硐室以以下规范要求：避难硐室施工图设计是以矿井井下紧急避险系统初步设计为依据，额定避难人数80人；避难硐室内及出口外5m范围内，设计采用混凝土砌碹支护，支护厚度300mm，混凝土强度等级C30，在出口5m范围外，20m范围内必须采用不燃性支护材料支护。
过度室密闭门在门洞墙体浇筑时一次固定，混凝土浇筑须满足以下要求：(1)浇筑混凝土时底板、两帮、顶部围岩必须清理干净，并用水冲洗应形成粗糙面，四周墙帮必须用铁刷子刷洗，经矿工程技术人员验收后，方可浇灌。
(2)用于配制砼的碎石粒径规格为5～25mm，碎石内严禁混入土、木屑、煤粉及铝土岩等杂物，配制前碎石必须用水冲洗干净。
砂为中砂，砂内不得有任何杂物。
(3)配制砼时需加入JD-HEA缓凝泵送型防水剂，配合比见产品说明。
(4)浇灌砼必须连续，并严格控制好砼的配比（比例按1：2：3），尤其是水灰比，严禁在墙体内搅拌混凝土。
(5)在浇灌过程中，必须用振动棒捣实，特别是墙体边缘。
浇灌出的砼必须均匀致密，不得出现蜂窝状或局部地方砂浆与碎石分离的现象。
(6)模板与模板之间，模板与围岩之间，必须封严，防止振动时混凝土浆液流出。
(7)交接班时，墙体所留接触面必须拉毛。
(8)由于自重作用，挡水墙顶部混凝土难以充填密实，可采用混凝土输送泵加压或预埋注浆管注浆等方式对顶部进行充填。
(9)注浆管采用DN25的水煤气管，沿轴向每隔100mm钻1个直径10mm的孔，相邻孔呈90°错开，使孔均匀分布在管壁四周。
并预先沿墙与巷道拱径向接触线固定，并紧贴拱岩壁。
浇筑完，经7d养护后方可注浆。
注浆采用瓦斯抽采封孔注浆泵，浆液采用425号水泥按1:2的水灰比配制成的素水泥浆，注浆压力控制在2MPa。
硐室内及硐室外20m范围内压风管、通讯等所有管路均需埋设于管沟内，管沟尺寸见图，管路安设完成后，管沟需用混凝土填实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿井下固定式避难硐室建设标准
煤矿井下固定式避难硐室建设标准
1适用范围
本标准规定了煤矿井下固定式避难硐室（以下简称避难硐室）的设计、装备、管理等要求。
本标准适用于井工煤矿，包括新建和改、扩建矿井。
2编制依据
《煤炭工业矿井设计规范》GB50215—2005
《煤矿安全规程》2010年版
《防治煤与瓦斯突出规定》2009年版
《矿山救护规程》2009年版
国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010第9号）
国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔修2010〕146号）本文来自
3基本要求
3.1矿井应根据井下作业人员和巷道断面等情况，结合矿井避灾路线，合理选择和布置避难硐室或移动式救生舱。
3.2有突出煤层的采区应设置采区避难硐室，设置位置应当根据实际情况确定，但必须设置在防逆流风门外的进风流中。
煤与瓦斯突出矿井以外的其他矿井，从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱
突出煤层的掘进巷道长度及采煤工作面走向长度超过500米时，必须在距离工作面500米范围内建设避难硐室或设置救生舱。
3.3避难硐室的额定人数，应满足所服务区域内同时工作的最多人员的避难需要，并考虑不低于5％的富裕系数。
其中，采区避难硐室至少满足15人的避难需求。
3.4避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。
3.5井下避难硐室应具备安全防护、氧气供给、有害气体处理、温湿度控制、避难硐室内外环境参数监测、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难硐室内额定避险人员生存96h以上。
3.6矿井避灾路线图应包含井下所有避难硐室设置情况。
避难硐室应有清晰、醒目的标识牌，并悬挂于避难硐室外。
标识牌中应明确标注避难硐室位置和规格、种类，井巷中应有避难硐室方位的明显标示，以便灾变时遇险人员能够迅速到达避难硐室。
3.7避难硐室内应有简明、易懂的使用和操作步骤说明，以指导遇险人员正确使用避难设施，安全避险。
4设计要求
4.1避难硐室净高不低于2m，长度、深度根据同时避难最多人数以及避难硐室内配置的各种装备来确定，每人应有不低于0.5m2的面积。
4.2避难硐室的形状宜采用半圆拱形，内部顶板和墙壁的颜色为浅色，以减轻受困人员的心里压力。
4.3避难硐室应设置与外界相通的单向排气管，室内一侧的管口靠近避难硐室底板。
4.4避难硐室顶板应安装防水设施，不得有滴水现象。
硐室地面应高于巷道底板0.2m，硐室内应设置单向排水管。
4.5避难硐室内应设计承重挂钩，以方便设备安装。
4.6避难硐室外20米范围内不应堆放易燃物品。
4.7避难硐室应采用向外开启的2道隔离门结构，以形成风障。
隔离门不低于反向风门的标准，高不小于1.5m，宽不小于0.8m。
密封可靠，开闭灵活。
隔离门上应设置观察窗。
4.8隔离门墙体周边掏槽，深度不小于0.2m，或见硬顶、硬帮，墙体用强度不低于C25的混凝土浇筑，并与岩体接实。
4.9压风、供水及信号传输管线在进入避难硐室前应埋设于巷底或巷壁，或采取其他措施保护，确保在灾变发生时不被破坏。
埋设或保护距离在避难硐室设计中明确，但至少不得低于200米。
4.10避难硐室应根据不同岩性采用锚喷、砌碹等方式支护，支护材料应阻燃、抗静电、耐高温、耐腐蚀。
4.11在井下通往避难硐室的入口处应有“避难硐室”的反光显示标志,标志应符合AQ1017-2005标准要求。
5功能及配置
5.1避难硐室内部与外部巷道相比始终处于不低于200Pa的正压状态，防止有毒有害气体渗入。
5.2避难硐室应配备矿井灾变期间的空气供给装置或设施，在额定防护时间内提供避险人员人均供风量不低于0.3m3/min，氧气浓度在18.5%～22.0%之间。
避难硐室氧气供给应以压风为主，接入矿井压风管路，设有减压装置和带有阀门控制的呼吸嘴，也可以大直径钻孔直通地面。
5.3避难硐室采用压缩空气供氧方式时，可不考虑空气净化和调节；采用压缩氧供气时，应具备对有毒有害气体的处理能力和空气调节控制能力，对CO2的吸收（排除）能力不低于每人0.5L/min，对CO的吸收（排除）能力不低于400ppm/h，在额定防护时间内，避难硐室环境参数应符合表1规定。
表1
5.13避难硐室布置示意图见图1。
防爆电气论坛
图1避难硐室布置示意图
1、隔离门
2、喷淋系统
3、药品食品柜
4、供水管
5、压风管
6、人员管理系统终端
7、压风自救器箱
8、座椅
9、压缩氧供气系统10、担架11、环境参数监测仪器12、矿用荧光灯13、空气过滤系统14、防爆空调15、电源箱16、矿用红外摄像仪17、集便器18、排水管19、排气管20、自救器及工具柜
6管理与维护
6.1避难硐室应专门设计并编制施工措施，报矿井总工程师审批后施工；竣工后由安全副矿长组织通风、安全及生产部门相关人员进行验收，合格后才能投入使用。
6.2矿井建立避难硐室管理制度，设专人管理，每周检查一次。
按相关规定对其配套设施、设备进行维护、保养或调校，发现问题及时处理，确保设施完好可靠。
6.3避难硐室配备的食品和急救药品，过期或失效的必须及时更换。
欢迎访问防爆电气网
6.4避难硐室保持常开状态，确保灾变时人员可以及时进入。
6.5矿井应对入井人员进行避难硐室使用的培训，每年组织一次避难硐室使用演练，确保每位入井员工都能正确使用避难硐室及其配套设施。
