《照明设计工具的使用》课件
合集下载
灯具在照明设计中的应用ppt课件
12
三个实验:
13
效率,眼睛.亮度和照度?
14
二.灯具的定义 光源---发光体
体积､热量､光电参数
电器附件---镇流器､驱动器
体积､热量､效率､IP､EMC
器具---机械部件
外壳､操作机构､IP､特殊环境､重量
之总和.
15
一个灯具的例子
16
各种类型 和特点
17
灯具中个部件说明
18
三.灯具的分类 1.按光源分类 1)热辐射光源的灯具
表现数据工作面照度空间各个面的亮度提高空间亮度实际作用对高反射表面两者相互影响33投光灯的分类灯具类直径m光束最低光束角效率适用场所泛光灯任意203550建筑立面室内体育场地广场聚光灯022035建筑立面足球场探照灯022035远距离照明344有了光强可以计算照度35通过照度公式可以计算需要的配光曲线象泛光照明最多的就是照明建筑立面
25
常用的C-γ和B-β系统的图示
26
1)用不同坐标系统表示的好处 B-β系统表示的照度计算
27
用于道路的情况
28
C-γ系统表示的照度计算
29
2)用一个平面的极坐标表示 嵌入式洗墙灯
蝙蝠翼配光
30
荧光灯具用两个平面上的配光曲线表示
31
3)传达信息 CIE的室内灯具分类---以灯具光输出为1,上下半球的
照度下降到灯下 点照度的1/2的点 与灯具构成的夹 角称1/2照度角. 图中的θ1/2. 由θ1/2决定S/H.
此方法能得到均匀度≥0.7.
39
室内灯具布置中的S/H(距高比)的决定:
40
1
41
1
42
1
43
1
44
三个实验:
13
效率,眼睛.亮度和照度?
14
二.灯具的定义 光源---发光体
体积､热量､光电参数
电器附件---镇流器､驱动器
体积､热量､效率､IP､EMC
器具---机械部件
外壳､操作机构､IP､特殊环境､重量
之总和.
15
一个灯具的例子
16
各种类型 和特点
17
灯具中个部件说明
18
三.灯具的分类 1.按光源分类 1)热辐射光源的灯具
表现数据工作面照度空间各个面的亮度提高空间亮度实际作用对高反射表面两者相互影响33投光灯的分类灯具类直径m光束最低光束角效率适用场所泛光灯任意203550建筑立面室内体育场地广场聚光灯022035建筑立面足球场探照灯022035远距离照明344有了光强可以计算照度35通过照度公式可以计算需要的配光曲线象泛光照明最多的就是照明建筑立面
25
常用的C-γ和B-β系统的图示
26
1)用不同坐标系统表示的好处 B-β系统表示的照度计算
27
用于道路的情况
28
C-γ系统表示的照度计算
29
2)用一个平面的极坐标表示 嵌入式洗墙灯
蝙蝠翼配光
30
荧光灯具用两个平面上的配光曲线表示
31
3)传达信息 CIE的室内灯具分类---以灯具光输出为1,上下半球的
照度下降到灯下 点照度的1/2的点 与灯具构成的夹 角称1/2照度角. 图中的θ1/2. 由θ1/2决定S/H.
此方法能得到均匀度≥0.7.
39
室内灯具布置中的S/H(距高比)的决定:
40
1
41
1
42
1
43
1
44
《照明设计实际例子》PPT课件
⑵ 三相线路中的线计算电流
Ij
sL
P j s
3U Nc L os
3P Lmax 3P Lmax 3U Nc L osU Nc L os
整理课件
29
四、照明系统图的标注(3-1)
1. 照明配电线路的标注
★一般标注
a——线路编号(可不标注) b——导线或电缆型号
a－b(c×d)e－f
c、n——线芯根数
★两种芯线截面的标注 a－b(c×d＋n×h)e－f
d、h——导线或电缆截面,mm2
e——敷设方式(管径,mm) f——敷设部位
举例：BV(3×4)SC20－FC,WC 的含义?
含义：3根截面积为4mm2的塑料绝缘铜芯导线,穿管径为
20mm的钢管暗敷设在地板内或墙内。
整理课件
30
四、照明系统图的标注(3-2)
插座数：4 5 6 7 8
9
10
kxl： 1 0.9 0.8 0.整7理课件0.65 0.6
0.6
24
3.干线计算负荷 PjsL
n
PjsL kxL Pjsli
i1
P jsli ——各个分支回路的计算负荷kW；
n ——分支回路的数量； k xL ——照明干线回路的需用系数
干线回路：图书馆 多跨厂房 锅炉房 教学楼 实验室 生活区
若实际值≤现行值,合理 若实际值≤s/h允许,照度均匀若 若实际值＞现行值,调整 实际值＞s/h允许,需调整
整理课件
13
二、照明平面图的绘制与阅读
2 照明平面图
①作用：表示照明设备的平面布置和配电管线的走向及敷设部位 ②基本形式：各楼层照明平面图
整理课件
14
二、照明平面图的绘制与阅读

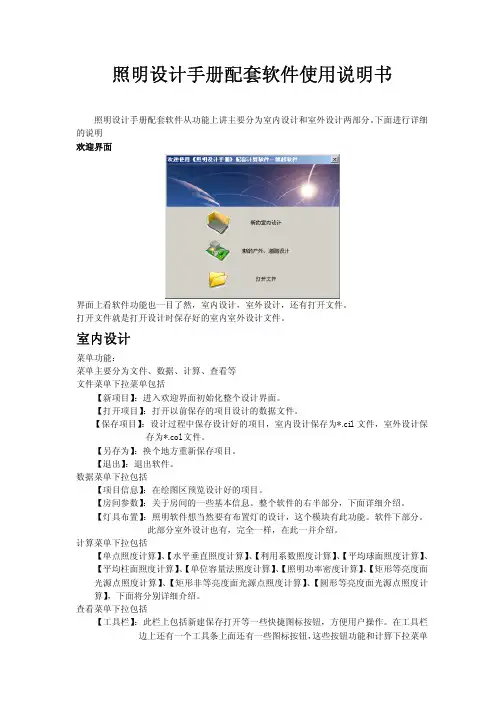

照明设计手册配套软件使用说明书
照明设计手册配套软件使用说明书照明设计手册配套软件从功能上讲主要分为室内设计和室外设计两部分。
下面进行详细的说明欢迎界面界面上看软件功能也一目了然，室内设计，室外设计，还有打开文件。
打开文件就是打开设计时保存好的室内室外设计文件。
室内设计菜单功能：菜单主要分为文件、数据、计算、查看等文件菜单下拉菜单包括【新项目】：进入欢迎界面初始化整个设计界面。
【打开项目】：打开以前保存的项目设计的数据文件。
【保存项目】：设计过程中保存设计好的项目，室内设计保存为*.cil文件，室外设计保存为*.col文件。
【另存为】：换个地方重新保存项目。
【退出】：退出软件。
数据菜单下拉包括【项目信息】：在绘图区预览设计好的项目。
【房间参数】：关于房间的一些基本信息。
整个软件的右半部分，下面详细介绍。
【灯具布置】：照明软件想当然要有布置灯的设计，这个模块有此功能。
软件下部分。
此部分室外设计也有，完全一样，在此一并介绍。
计算菜单下拉包括【单点照度计算】、【水平垂直照度计算】、【利用系数照度计算】、【平均球面照度计算】、【平均柱面照度计算】、【单位容量法照度计算】、【照明功率密度计算】、【矩形等亮度面光源点照度计算】、【矩形非等亮度面光源点照度计算】、【圆形等亮度面光源点照度计算】，下面将分别详细介绍。
查看菜单下拉包括【工具栏】：此栏上包括新建保存打开等一些快捷图标按钮，方便用户操作。
在工具栏边上还有一个工具条上面还有一些图标按钮，这些按钮功能和计算下拉菜单里面菜单功能相同。
【状态栏】：此栏显示鼠标在设计区的坐标位置和当前工程文件所在的位置。
下面介绍具体模块的功能： 首先看一下整个室内设计界面设计区房间参数界面：【房间尺寸】：总长即房间的总长，总宽房间的总宽，工作 面高度是工作的平面离地面的高度，室内照明一般设为0.75m 。
【左下角的位置】：绘制的房间外围框左下角的位置。
【形状】：房间的具体形状可以在这里进行设置，根据房间的各个角点的坐标来确定房间的形状。
灯具照明与设计PPT课件
01
玉勾连云纹灯。通高12.8 厘米。 新疆和田青玉制成， 战国玉制灯仅此一件。
十五连盏灯。 通高82.9厘米。
河北平山中山王墓1976年
02
灯具照明与设计
一 中国灯具照明发展过程
3秦汉时期
秦汉——精巧实用
两汉时期灯的样式精巧而实用，从质地上，陶质灯成为主流，铁灯、石灯和动物形 象灯也逐渐出现。功能上，除了原有的座灯外，还有行灯和吊灯。吊灯整体造型新 奇，重心平稳；行灯可用于行走照明。根据照明燃料的不同，还可以分为油灯和烛 灯。这一阶段的灯形状优美，功能实用，设计合理，既保洁又美观。两汉的陶灯多 用于中下阶层为先人做的随葬冥器，以多枝灯和俑形灯为主，手工精良，造型华丽。 铁质灯具不多，多为座灯，分开多枝，上有吉祥物。
一 中国灯具照明发展过程
1 第一盏灯
从照明的角度来讲，我们的祖先所使用的第一堆篝火，就是第一个照明的光源，也就是第一盏 “灯”。第一盏“灯” 学会使用火，是人类进入文明的标志。 窑洞里的"壁灯"，室内照明的鼻祖 因烹饪上的需要，导致人们将火源引进洞穴，在保持火种 不灭的同时，也诞生了火在室内的照明功能，并由此揭开了人类照明灯具的历史。
灯具照明与设计
照明设计
照明灯具的种类 （1）按固定方法分类 ①吸顶灯 ②镶嵌灯 ③壁灯 ⑥轨道灯 （2）按光源种类分类： ①白炽灯 钨丝 ②荧光灯
④台灯
⑤立灯
灯具类型一：
大厅或者大堂灯具
这种灯具能营造一种适宜的氛围，它所运用的是一般照 明这种方式，起到欢迎来宾，确保他们能够安全地进入 家里的其它区域。我们可以使用天花灯具、挂式灯具等 安装在走道、楼道和进门的地方。
灯具设计欣赏
灯具照明与设计
灯具设计欣赏
展示照明设计ppt课件
3
华盛顿国家美术馆东馆
4
5
苏州博物馆
人的向光性
6
光 塑 造 空 间 气 氛
7
光 与 影 的 关 系
8
• 三种基本的自然光源是： • 昼光——通过云层或局部多云的天空漫射的
光；
• 日光——晴朗或局部多云的天空下直射的太 阳光束；
• 反射光——通过自然或人造表面反射的光。
9
10
展示设计中的自然采光
• 戏剧化照明，重在通过展现照明自身的表 现力塑造戏剧性的气氛。
18
• 视觉心理学领域的研究成果对现代照明设 计的启示：照明设计应分别满足人的行为需求、
生理需求和心理需求。
• 行为需求，人在空间中的活动是一系列有意识地 获取信息的知觉行为；
• 生理需求，人类作为生物体而客观具有的一些无 意识的感知需求；
2
日照的作用：
1，杀菌 2，我国规定，对于住 宅必须保证在冬至有1 小时的满窗口的有效 日照。建筑的朝向最 好朝南或适当偏东或 偏西。 建筑物的间距与高度 的比值在1:1.1以上， 以保证室内有良好的 日照。
3，紫外线的有效辐射 范围。
4，绿化的合理配置。
5，室内日照面积，其 有效面积是阳光射到 地板上的面积。
41
• 眩光
• 由于光线在视野中的分布不合理或亮度范围不 适宜，或存在极端的亮度对比，而引起的视觉 不舒适感和ห้องสมุดไป่ตู้察能力的降低，这类现象统称为 眩光。
• 1直射眩光 • 2反射眩光 • 3光幕反射眩光
• 1不舒适眩光，不舒服，但不影响视觉对象的可见度。 • 2失能眩光，不可见，但不一定不舒服。
42
• 光源
46
金属卤素灯泡
华盛顿国家美术馆东馆
4
5
苏州博物馆
人的向光性
6
光 塑 造 空 间 气 氛
7
光 与 影 的 关 系
8
• 三种基本的自然光源是： • 昼光——通过云层或局部多云的天空漫射的
光；
• 日光——晴朗或局部多云的天空下直射的太 阳光束；
• 反射光——通过自然或人造表面反射的光。
9
10
展示设计中的自然采光
• 戏剧化照明，重在通过展现照明自身的表 现力塑造戏剧性的气氛。
18
• 视觉心理学领域的研究成果对现代照明设 计的启示：照明设计应分别满足人的行为需求、
生理需求和心理需求。
• 行为需求，人在空间中的活动是一系列有意识地 获取信息的知觉行为；
• 生理需求，人类作为生物体而客观具有的一些无 意识的感知需求；
2
日照的作用：
1，杀菌 2，我国规定，对于住 宅必须保证在冬至有1 小时的满窗口的有效 日照。建筑的朝向最 好朝南或适当偏东或 偏西。 建筑物的间距与高度 的比值在1:1.1以上， 以保证室内有良好的 日照。
3，紫外线的有效辐射 范围。
4，绿化的合理配置。
5，室内日照面积，其 有效面积是阳光射到 地板上的面积。
41
• 眩光
• 由于光线在视野中的分布不合理或亮度范围不 适宜，或存在极端的亮度对比，而引起的视觉 不舒适感和ห้องสมุดไป่ตู้察能力的降低，这类现象统称为 眩光。
• 1直射眩光 • 2反射眩光 • 3光幕反射眩光
• 1不舒适眩光，不舒服，但不影响视觉对象的可见度。 • 2失能眩光，不可见，但不一定不舒服。
42
• 光源
46
金属卤素灯泡
照明设计软件DIALux初步教程PPT共35页
