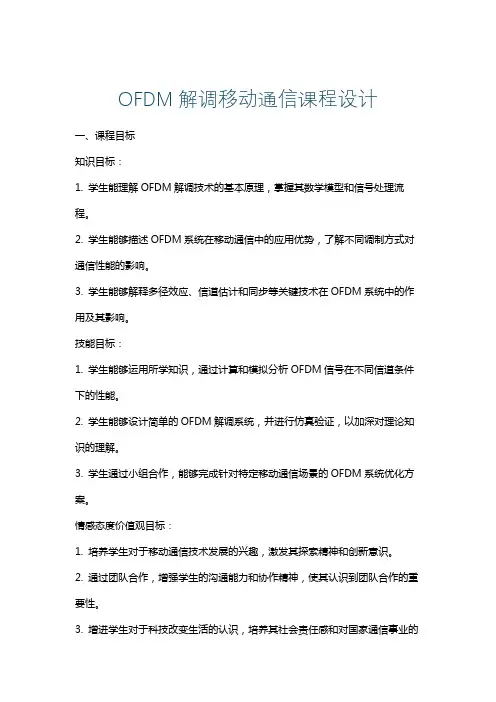

OFDM解调移动通信课程设计一、课程目标知识目标：1. 学生能理解OFDM解调技术的基本原理，掌握其数学模型和信号处理流程。

2. 学生能够描述OFDM系统在移动通信中的应用优势，了解不同调制方式对通信性能的影响。

3. 学生能够解释多径效应、信道估计和同步等关键技术在OFDM系统中的作用及其影响。

技能目标：1. 学生能够运用所学知识，通过计算和模拟分析OFDM信号在不同信道条件下的性能。

2. 学生能够设计简单的OFDM解调系统，并进行仿真验证，以加深对理论知识的理解。

3. 学生通过小组合作，能够完成针对特定移动通信场景的OFDM系统优化方案。

情感态度价值观目标：1. 培养学生对于移动通信技术发展的兴趣，激发其探索精神和创新意识。

2. 通过团队合作，增强学生的沟通能力和协作精神，使其认识到团队合作的重要性。

3. 增进学生对于科技改变生活的认识，培养其社会责任感和对国家通信事业的本课程设计针对高年级通信工程专业学生，结合当前移动通信技术发展趋势，以OFDM解调技术为核心，注重理论与实践相结合。

课程目标旨在帮助学生构建完整的知识体系，提高解决实际问题的能力，同时培养学生的科技情感和社会责任感。

通过具体学习成果的分解，为教学设计和评估提供明确的方向。

二、教学内容1. OFDM基本原理：包括OFDM信号的产生、IDFT/DFT运算、子载波调制与解调。

教材章节：第三章“多载波调制技术”，第5节“OFDM基本原理”。

2. OFDM系统参数设计：探讨子载波数、循环前缀长度等参数对系统性能的影响。

教材章节：第三章“多载波调制技术”，第6节“OFDM系统参数设计”。

3. 多径效应与信道估计：分析多径效应对OFDM系统性能的影响，介绍信道估计方法。

教材章节：第四章“移动通信信道”，第2节“多径效应与信道估计”。

4. OFDM同步技术：讲解符号同步、载波同步的原理及方法。

教材章节：第五章“同步技术”，第1节“OFDM同步技术”。

OFDM系统中TCM调制解调器的设计与实现

OFDM系统中TCM调制解调器的设计与实现吴进【摘要】介绍了一种正交频分复用系统中调制解调器的设计方法,正交频分复用的关键技术是编码和调制.传统的信道编码是将编码与调制分开设计,而网格码是将编码与调制作为一个整体进行设计的.对提出的设计方案进行仿真,实验结果表明该方法是合理有效的.%A design method of the modem in OFDM system is introduced. The key technique in OFDM is encoding and modulation. The conventional channel encoding is to encode and modulate separately, but Trellis coded modulation implements encoding and modulation as a whole. The simulation results indicate that the design method is effective and practical.【期刊名称】《现代电子技术》【年(卷),期】2011(034)017【总页数】3页(P90-91,94)【关键词】正交频分复用;网格编码调制;解调;维特比;网格法【作者】吴进【作者单位】西安邮电学院电子工程学院,陕西西安710121【正文语种】中文【中图分类】TN911.5-340 引言正交频分复用(Orthogonal Frequency Division Multiplex，OFDM)是目前已知的频谱利用率较高的一种通信系统，它将数字调制、数字信号处理、多载波传输等技术有机结合在一起，使得它在系统的频谱利用率、功率利用率、系统复杂性方面综合起来有很强的竞争力，是支持未来移动通信特别是移动多媒体通信的主要技术之一[1]。

在使用OFDM系统进行数据传输时，调制解调器的设计成为关键。

一种基于OFDM技术的高速电台调制解调器设计的开题报告

一种基于OFDM技术的高速电台调制解调器设计的
开题报告
一、研究背景和意义
随着信息技术的不断发展，高速数据传输已经成为了信息通信的重
要领域之一。

在无线传输技术中，高速电台调制解调器具有极为重要的
作用，是实现高速数据传输的核心设备之一。

OFDM技术是一种多载波调制技术，具有高速传输、抗多径衰落等
优点，已经成为了4G和5G移动通信的核心技术之一。

本文将利用OFDM技术实现高速电台调制解调器的设计，通过该调制解调器实现高速数据传输。

二、研究方法和技术路线
本文将采用以下研究方法和技术路线：
1. 研究OFDM技术的原理和优点：深入分析OFDM技术的原理和优点，确定在高速电台调制解调器设计中采用OFDM技术的合理性。

2. 设计高速电台调制解调器：设计高速电台调制解调器的硬件电路，并实现OFDM调制解调算法的软件设计。

3. 系统测试和性能评估：在实际环境中对所设计的高速电台调制解
调器进行测试，并对其性能进行评估，包括传输速率、误码率等指标。

4. 结果分析和讨论：对系统测试和性能评估的结果进行分析和讨论，得出相应结论和建议。

三、预期结果和贡献
本文将设计一种基于OFDM技术的高速电台调制解调器，通过该调
制解调器实现高速数据传输。

预计该调制解调器能够实现更高的传输速率，同时能够抵抗多径衰落等环境干扰，提高数据传输的质量和可靠性。

本文的研究结果将对高速数据传输和无线通信领域的技术发展具有积极的推动作用，有望为实现5G等新一代移动通信技术的发展提供有力支持。

OFDM调制解调模块的设计与实现

OFDM调制解调模块的设计与实现0 引言随着技术和器件水平的发展以及对高速和可靠传输的要求，OFDM技术应用越来越广泛，由于其具有高速数据传输能力、高效的频谱利用率和抗多径干扰等能力，成为通信的研究热点之一。

在OFDM通信系统中，为实现高效信息的传输，可以采用多进制数字调制方式来传输数据符号。

本文设计了一个用于OFDM通信系统的通用调制解词模块，采用了BPSK、QPSK、16QAM和64QAM四种调制方法，利掰共用ROM、共厢减法器等器件的方法，减少了电路规模和硬件资源消耗。

此电路具有能够通过消息反馈机制来自动调整调制方法的能力。

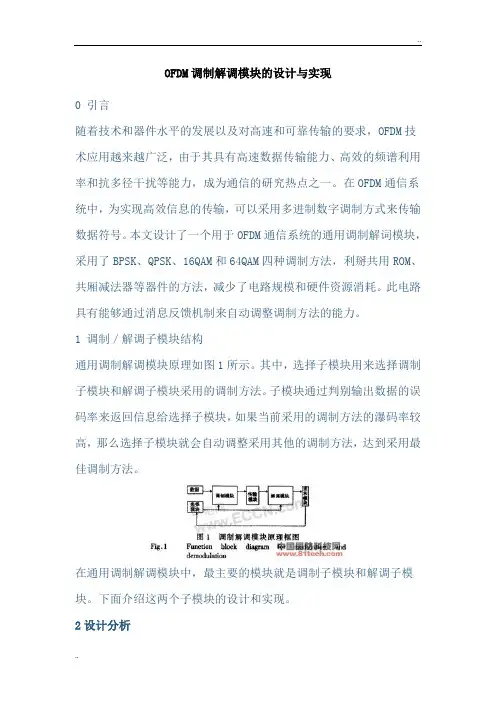

1 调制／解调子模块结构通用调制解调模块原理如图1所示。
