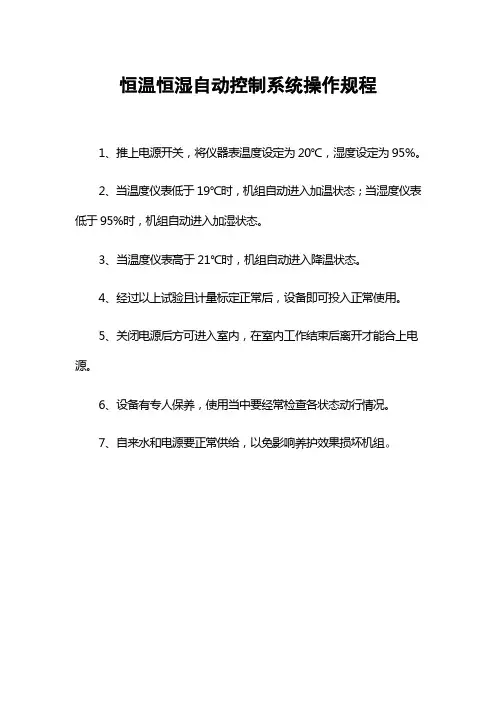

恒温恒湿自动控制系统操作规程
1、推上电源开关，将仪器表温度设定为20℃，湿度设定为95%。
2、当温度仪表低于19℃时，机组自动进入加温状态；当湿度仪表低于95%时，机组自动进入加湿状态。
3、当温度仪表高于21℃时，机组自动进入降温状态。
4、经过以上试验且计量标定正常后，设备即可投入正常使用。
5、关闭电源后方可进入室内，在室内工作结束后离开才能合上电源。
6、设备有专人保养，使用当中要经常检查各状态动行情况。
7、自来水和电源要正常供给，以免影响养护效果损坏机组。
温湿度控制器使用说明书
恒温恒湿控制系统使用说明书天英科技创新协会一、 概述 恒湿恒温控制器用于封闭空间温湿度控制，通过传感器采集，与执行设备构成闭环回流系统。
温湿度传感器采用模拟器件设计，其抗干扰能力强，传输距离远，精度准确。
并具备抗潮湿、抗腐蚀等优点。
设备面板如下图所示：恒温恒湿控制器加湿温度湿度▲▲●加湿恒湿去湿定时加湿加温恒温制冷风机%RH 菜单 设定 设定 加数 减数 确定℃温度上限 温度下限 湿度上限 湿度下限实时温度实时湿度二、 功能特点1、 上电校准功能，可对温湿度传感器进行自动校准；2、 湿度范围可根据客户要求任意设定。
示例：如设定上限湿度95%，下限湿度75%，也就是说湿度在75%-95%之间范围内循环加湿和去湿动作。
如湿度低于74%值，立即启动加湿设备工作。
如湿度高于96%值，立即启动去湿设备工作；3、 定时模式+自动模式双重控制；4、 手动一键加湿；5、 可设定温湿度会差范围；6、 特殊客户要求型号：温度+湿度自动控制系统可定制；三、仪表输出四路继电器输出，每个继电器最大负载AC220V/10A。
四、技术指标1、测控范围：温度：0～100℃湿度：0～100%RH2、控温灵敏度：±0.1℃控湿灵敏度：±1%RH3、测温精度：±0.5%F.S.±1个字测湿精度：±3%RH F.S.±1个字4、电控定时范围：工作时间--0～99秒、0～99分停止时间--0～99秒、0～99分5、控制输出接点最大功率：控温、电流5A/AC220V；控湿、电流5A/AC220V；控时、电流5A/AC220V6、仪表工作环境：0～45℃，相对湿度不大于85%7、仪表工作电压：AC220V±10% 50HZ；仪表功耗：约6瓦五、使用方法时间按一下间和开启时间，通过加数、减数键设定大小，按确定键保存并退出。
恒温恒湿机操作指引
②保持、跳段，自整定开启←→保持、跳段，自整定关闭；
③程式复制，程式删除、参数复位等。
图1-4程式停止-运行执行画面 图1-5程式停止-程式运行结束时画面
图1-6程式停止-预约运行画面
编号
内容
说明
备注
①
动作确认窗
确认是否运行程式
按“是”按钮开始运行，按“否”按钮，则回到（图1-3）的界面。
5
设定值选择按钮
在两个或三个之间选择设置
6
设定值输入
点击弹出设定值输入键盘
5.1.1基本设定按钮（表1-1）
5.1.2设定值输入键盘
从上述基本设定按钮（表1-1）中按设定值输入按钮，就会显示设定值输入键，并可
以输入所需的数值。
如果输入了错误数值，就会有错误音“哔哔”提示音，同时，在“设定值显示窗口”中
保持（HOLD ON ）或取消（HOLD OFF）当前温湿度设定值（SP）
处于保持（HOLD ON）状态时,“保持”字体变为红色。
⑩
停止键
按此键，停止程式运行
⑪
运行时间
显示当晚运行的程式的总运行时间
图1-8 程式运行-画面2
编号
内容
说明
备注
①
温度出力
显示当前温度控制输出值
显示温度出力
②
湿度出力
显示当前湿度控制输出值
编号
内容
说明
备注
①
程式名称
显示当前正在运行的程式名称
参考1.9.6程式名称设定画面
②
切换键
切换到图1-8程式运行画面2
③
温度状态灯
显示当前温度（PRESENT VALUE）与设定值（SET POINT）的倾斜度状态
H系列pco操作手册
室内机概述本章介绍海瑞弗H 系列风冷机房精密空调和水冷机房精密空调的制冷系统原理、主要部件等内容.1.1 型号说明H 系列空调型号说明见图 1-1 所示:H A D C 019 1图1—1型号说明1。
2 H 系列风冷空调机组介绍H 系列风冷空调机组包括室内机和室外机两部分。
为机组选配的冷凝器,能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。
下面以双系统为例介绍空调机组制冷原理。
风冷双系统制冷系统图（图1-2）：图1-21。
2.1 风冷空调室内机风冷空调室内机包括涡旋压缩机、蒸发器、电加热器、送风机、控制器、电极式加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。
涡旋压缩机采用Copeland 全封闭高效涡旋压缩机，振动小、噪声低、可靠性高。
蒸发器采用高散热效率的翅片管换热器。
针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大地提高了换热器的利用率.当制冷系统的制冷剂进入膨胀阀节流后送入蒸发器，属于汽化过程，这时候吸收大量热量，使房间温度逐步降低、以达到制冷及去湿效果。
热力膨胀阀膨胀阀是制冷系统中的一个重要部件,安装于储液筒和蒸发器之间。
膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果.风冷空调机组采用丹佛斯TGE热力膨胀阀,同时取温度和压力信号，对冷媒的流量调节更精准。
电极式加湿器电极式加湿器是对加湿桶内的水加热,然后升温到沸点获得的。
使水达到沸点的热量是由通过加湿桶中电极间的电流产生的，在需要加湿时浸入加湿桶内水中的电极与外部供电电源接通. 在稳定的运行条件下，所要求的蒸汽是由加湿桶上的水位控制来自动地达到的。
室内送风机室内送风机采用，高效率、高可靠性的离心风机，风量大，送风距离远。
PTC陶瓷电加热利用材料自身的特性，根据环境温度的改变来调节自身的热功率输出，将加热器的电能消耗优化控制在最小，同时高发热效率的材料也大幅提升了电能的利用效率。
恒温恒湿试验系统的操作方法说明书
恒温恒湿试验系统的操作方法说明书1. 系统简介恒温恒湿试验系统是一种广泛应用于科研实验室和工业生产领域的试验设备。
本文将详细介绍该系统的操作方法，帮助用户正确使用并获得准确的试验结果。
2. 系统结构恒温恒湿试验系统主要由以下几部分组成：2.1. 控制系统：用于设定和调节试验室的温度和湿度，保持恒定的试验环境。
2.2. 加湿系统：通过蒸汽发生器或雾化器控制试验室的湿度。
2.3. 制冷系统：通过制冷剂循环实现试验室的恒温控制。
2.4. 通风系统：确保试验室空气流通，维持试验环境的均匀性。
3. 操作流程为了确保试验的准确性和安全性，请按照以下步骤操作恒温恒湿试验系统：3.1. 仔细阅读设备的操作手册，并确保理解其中的安全提示和注意事项。
3.2. 打开控制系统的电源，并根据试验要求设定所需的温度和湿度值。
3.3. 启动制冷系统，待温度稳定后，试验室内的温度将达到设定值。
3.4. 启动加湿系统，根据试验要求设定湿度值。
加湿系统会根据设定值进行加湿操作，使得试验室内的湿度保持恒定。
3.5. 监控试验过程中的温湿度变化，并根据需要进行调整。
3.6. 在试验完成后，首先关闭加湿系统，然后关闭制冷系统。
3.7. 关闭控制系统的电源，并进行系统的清洁和维护，确保设备的正常使用寿命。
4. 注意事项操作恒温恒湿试验系统时，请注意以下事项：4.1. 试验系统应安装在通风良好的室内，避免阳光直射和潮湿环境。
4.2. 在操作前，检查试验系统的电源和连接线是否正常，确保设备和人员的安全。
4.3. 清洁试验室内的试验样品和工作台等物品，避免对试验环境的污染。
4.4. 定期检查设备的运行状态，并进行必要的维护和保养，确保设备的正常运行。
5. 结束语本操作方法说明书详细介绍了恒温恒湿试验系统的使用方法，希望能够帮助用户正确操作该系统，并获得准确的试验结果。
使用时请务必严格按照操作流程和注意事项进行操作，确保试验的准确性和安全性。
同时，定期检查和维护设备，以延长设备的使用寿命。
恒温恒湿全自动控制仪操作规程范文
恒温恒湿全自动控制仪操作规程范文第一章总则第一条为了保证恒温恒湿全自动控制仪的正常运行，提高工作效率，保障人员安全，制定本操作规程。
第二条本操作规程适用于恒温恒湿全自动控制仪的操作和使用。
第三条所有使用恒温恒湿全自动控制仪的人员都必须熟悉和遵守本操作规程。
第四条使用恒温恒湿全自动控制仪必须要经过培训，掌握相关操作技能。
第五条对于不符合本操作规程的操作，造成的后果由责任人承担。
第六条本操作规程的最终解释权归恒温恒湿全自动控制仪的管理人员所有。
第二章设备介绍第七条恒温恒湿全自动控制仪主要由温控仪、湿度传感器、加热装置等组成。
第八条温控仪可通过设定温度来控制恒温恒湿全自动控制仪内部的温度，确保所放置物体的温度恒定。
第九条湿度传感器可以感知空气中的湿度，并通过控制加湿或除湿装置来调节所放置物体的湿度。
第十条加热装置可通过温控仪提供的温度信号进行加热控制，以达到设定的恒温效果。
第三章操作流程第十一条操作人员必须事先确认恒温恒湿全自动控制仪的所有安全保护装置正常运行，设备无故障。
第十二条打开恒温恒湿全自动控制仪电源开关，并确认指示灯亮起。
第十三条设置温度和湿度参数，确保设定值符合实际要求。
第十四条将待控制的物体放置在恒温恒湿全自动控制仪内。
第十五条关闭恒温恒湿全自动控制仪的门，并确保密封良好。
第十六条可根据需要选择控温或者控湿模式，操作人员在温度和湿度设定范围内进行调整。
第十七条恒温恒湿全自动控制仪工作过程中，监控设备运行状态，确保设备工作正常。
第十八条操作结束后，关闭恒温恒湿全自动控制仪电源开关。
第十九条操作人员必须将恒温恒湿全自动控制仪内的物体清理干净，并将设备内部卫生做好。
第四章安全注意事项第二十条操作人员在操作恒温恒湿全自动控制仪前，必须穿戴好防护装备。
第二十一条操作人员在操作过程中应集中精力，注意细节，防止发生事故。
第二十二条禁止在恒温恒湿全自动控制仪内加入易燃、易爆物品。
第二十三条操作人员离开时，应关闭恒温恒湿全自动控制仪的电源开关。
热膨胀系数测定仪安全操作及保养规程
热膨胀系数测定仪安全操作及保养规程一、前言热膨胀系数测定仪是一种用于测定材料热膨胀系数的仪器。
在使用过程中，需要特别注意其安全操作和日常保养。
本文将对热膨胀系数测定仪的安全操作和保养作出介绍，以便用户能够安全、稳定地使用仪器，并且延长其使用寿命。
二、安全操作规程2.1 使用环境要求为了保证热膨胀系数测定仪的精度和准确性，使用环境必须满足以下要求：1.温度控制：使用环境温度应该稳定在15℃～35℃ 之间。
2.环境湿度：使用环境相对湿度不应超过 80%。
3.通风条件：使用环境应该保持通风良好，气流不要过于强烈。
2.2 仪器操作规程1.首先，电源线接入前需检查是否损坏，拧紧连接线。
2.操作人员应该穿戴适宜的防静电服，以防静电影响仪器正常工作。
3.操作人员在使用仪器之前应该先完全阅读说明书，了解仪器的操作方法和注意事项。
4.在使用之前，必须对仪器进行自检，保证各项指标都正常。
5.在仪器工作期间，不能将其他的电器设备在热膨胀系数测定仪附近使用，以免互相产生干扰。
2.3 使用注意事项1.在仪器使用期间，禁止将饮料、化学药品等液体靠近或者放到仪器上面。
2.在仪器使用过程中，应该时刻关注温度变化情况，一旦发现温度过高过低都需要及时调节。
3.如果在使用过程中遇到任何问题需要技术支持，请及时联系厂商或者售后服务中心，不要自行拆卸和修理。
4.关机之前，首先需要断开电源线，确保仪器彻底停止工作，然后再进行清洁和维护。
三、保养规程3.1 操作后的清洁工作1.在每次制备样品后都需要清理仪器内部，以防膨胀系数的误差。
2.清理时，需用纯棉布或者清洁纸巾擦拭仪器内部和外部，不得使用粗布或带有化学物质的清洁剂。
3.对仪器的清洗和日常维护应该交由专业人员，不要私自拆卸和修理。
3.2 维护方法1.在使用热膨胀系数测定仪过程中，要时刻检查传感器的工作状态，确保其始终处于正常工作状态。
2.对于被污染或者损坏的传感器，需要及时更换或修理，以免影响测量精度和准确率。
标准养护恒温恒湿控制仪操作规程
标准固化恒温恒湿控制器操作程序
一、操作程序
1. 检查接线是否正确、电源电压是否正常。
2. 接通仪表电源，调整温湿度计的设定值，温度给定20±2摄氏度，湿度给定95%以上。
3. 利用空载情况下，对控制仪进行试运行，当输出信号无误后，
接好外负载，即可进入工作状态，开始测量温度和湿度、显示和控制。
4. 给水水池内严禁缺水，以免将加热管、加湿器等烧坏，进水阀
不应完全关闭或开得过大。
5. 工人进入标准养护室前必须切断电源。
二、注意事项
1. 如夏季开启制冷开关时，必须关掉加热开关，相反，在冬季打
开加热开关时，必须关闭制冷开关。
2. 控制器外壳必须可靠接地，并安装漏电保护器。
3. 严禁在没有水的情况下操作水泵，水池内不得断水。
4. 例如，温度控制器的显示混乱，必须安装稳压电源(3倍于主机功率)。
膨胀机操作规程
PLPK-34.67/2.77×0.3型透平膨胀机操作规程上海加力气体有限责任公司二○一二年十一月目录1﹑概述 (2)2﹑主要技术规范 (2)3﹑结构简介 (2)3.1透平膨胀机 (2)3.2气体轴承供气系统 (3)3.3安全装置 (3)4﹑操作 (3)4.1起动前的准备 (3)4.2起动 (4)4.3运转 (5)4.4停车 (6)5﹑维护装配及故障处理 (6)5.1维护 (6)6﹑透平膨胀机常见故障分析与排除 (7)6.1透平膨胀机转速失控 (7)6.2透平膨胀机后温度过低 (7)6.3透平膨胀机起动时超速 (7)6.4膨胀端进口压力过低 (8)6.5膨胀端出口压力过高 (8)6.6透平膨胀机振动过大 (8)1概述PLPK-34.67/2.77×0.3型透平膨胀机组系气体分离设备配套单机之一，该机在整套装置中利用富氧空气在膨胀机内绝热膨胀，直接产生气体分离设备中所需的冷量获得低温，同时补偿气体分离设备中的各种冷量损失。
膨胀机绝热效率和增压效率的高低直接影响气体分离设备能否正常运行及各项技术经济指标。
该机还具有结构简单、绝热效率高﹑节约能源、体积小﹑重量轻﹑操作维护方便等优点。
2主要技术规范本透平膨胀机组配套机器数量为2台，主要技术参数如下：膨胀机：膨胀量2080Nm3/h（0℃，101325Pa）膨胀前压力0.277MPa膨胀前温度128.15K膨胀后压力0.030MPa工作介质富氧空气转速32900r/min绝热效率≥80%增压机：增压量2050Nm3/h（0℃，101325Pa）增压前压力0.618MPa增压前温度288.15K增压后压力0.75MPa工作介质氮气转速32900r/min增压机效率≥68%3结构简介3.1透平膨胀机本机型式为卧式单级径轴流向心反击式，带增压机。
两台增压透平膨胀机均采用相同的零部件。
透平膨胀机蜗壳为单进气切向流动型式，采用铸铜材料，蜗壳在低温下工作并置于保冷箱内。
直膨式恒温恒湿机组安装及操作使用说明书_卡乐控制_2011_12
压缩机型 式*数量 制冷输入 功率 室 外 机 ( 单 台 ) 外 形 尺 寸 接管 尺寸 制热输入 功率 重量 宽 深 高 液管 气管 kW kW kg mm mm mm mm(in) mm(in)
备注： 名义制冷量是在室内干/湿球温度为 27℃/19℃和室外干球温度为 35℃的条件下测定。 名义制热量是在室内干/湿球温度为 20℃/15℃和室外干/湿球温度为 7℃/6℃的条件下测定。 额定制冷量没有考虑室内机组风机电机的发热损失；机外压可根据客户要求而定。 恒温恒湿型因工况与上述工况不同，具体选型，请与国祥公司联络 规格参数因产品改良而更改，恕不另行通知。 以上数据仅供参考，具体选型，请与国祥公司联络
机组安全使用条件
制冷 室内回风温度 室外环境温度 16~32℃ 20~45℃ 制热 10~30℃ -10~25℃
4
PDF 文件使用 "pdfFactory Pro" 试用版本创建
▇▇▇▇▇▇ 安装前 二、安装前 1. 安装，运转前请详阅本说明书 2. 安装前请确认电源电压，安装位置，配管方向 . ——————————————————————————————————————— ▇▇▇▇▇▇ 机器之搬运 三、机器之搬运 1. 可使用油压拖板车，堆高机等，由底座撑起搬运 2. 使用吊车吊运时，可使用宽形扁形平带或钢索由底座捆起吊运，钢索 与机器接触处应垫木块或厚纸，以免损伤机器表面涂装 （如下图所示） 3. 吊装时机组倾斜不得超过 15 度.
1 19
1 19 21
1 26.5
1 26.5 28 380V/3N~/50Hz R22
1 30
1 30 34
1 39
1 39 43
4200 950 930
5000 950 930
PCO流程与质量控制
PCO流程与质量控制有害生物（pest）广义上是指在一定条件下，对人类的生活、生产甚至生存产生危害的生物，包括有害微生物、植物、动物等，又分为农村害虫和城市害虫两大类。
PCO讨论的害虫限于栖息于人居环境，危害、骚扰人类的有害节肢动物、啮齿动物等、如家栖鼠、蝇类、蚊类、蜚蠊等。
在自然界中，任何生物都是生态系统中的一员，生物间彼此制约，处于动态平衡。
在进化过程中，人类不断改变自然，在与其他生物竞争中，逐渐认识到不同的生物对人类有不同的作用，于是有了益虫和害虫的概念。
自然界大多数生物不适应钢筋水泥的人居环境而逐渐减少，甚至沦为濒危动物，而另一些生物适应人居环境，栖息于人类周围，依赖于人类生存，危害人类，我们称之为有害生物。
有害生物产生的根本原因是单一的人居环境无法建立生态平衡，害虫摆脱了天敌制约，又获得人类提供的丰富食物、水和隐藏场所，因而大量繁殖，危害人类。
所以，对付有害生物必须采用综合防制方法，即采用各种方法改造我们的环境，使得害虫不能生存，或只能维持较低的密度，不危害人类。
有害生物防治是指运用环境的、生物的、物理的、化学的方法和技术驱除、控制有害生物，并由此产生的一门产业。
PCO的核心是对害虫综合防制，即将害虫及其栖息环境作为一整体，再考虑到社会条件，综合采用合理的环境治理、生物治理或其他有效手段，组成一套系统的害虫防制措施，达到治本目的。
在国际上，有害生物防治是一门产业，据美、英、法、德、加、日等发达国家不完全统计，PCO 产业20世纪80年代末产值即达到500~600亿美元，其中美国占了60%。
2000年美国PCO产值更是上升了7%，目前美国PCO企业已超过18000家，2002年全美PCO产值达900亿美元。
发展中国家PCO业从无到有，进步也很快。
中国的PCO业源于政府的除四害运动，是随着改革开放和国民经济的发展成长起来的，2002年中华预防医学会媒介生物学及控制分会PCO学组成立标志着国内PCO行业形成。
易龙恒温恒湿机控制器说明书样本
风冷恒温恒湿机组原则程序（中文显示）-中文使用阐明书-1. MPC控制器和 PGD 手操器地址码MPC控制器地址码设定MPC 控制器不是使用 dip 开关来设立 pLAN 网络地址。
pLAN 地址使用原则 4 ×20 LCD 手操器来设立，过程如下：·断开 MPC 电源；·组织一种地址为 0 原则 CAREL 4 ×20 LCD 手操器；·把该手操器连接到 pCO1上；·把 MPC 从 pLAN 对其他控制器连接(端口)中断开；·给MPC板上电，同步按压“向上”键和“报警”键；或者同步按压 MANU 键和维修键；·几秒钟后，显示屏会浮现如下信息：·使用“向上”键和“向下”键非常简朴地修改地址，然后再按压“ ENTER”键拟定。
PGD手操器地址码设定PGD手操器不是使用 dip 开关来设立 pLAN 网络地址。
pLAN 地址使用自身手操器来设立，过程如下：·把该手操器连接到MPC上；·把 MPC 从 pLAN 对其他控制器连接(端口)中断开；·给 MPC 板上电，按压“向上”键和“向下”键及“ENTER”键；·几秒钟后，显示屏会浮现如下信息：·按“ ENTER”键使光标移动到数字位，再使用“向上”键和“向下”键非常简朴地修改地址，然后再按压“ ENTER”键拟定。
拟定手操器地址已变化画面将显示。
如左下画面。
·在手操器地址已拟定后，再次进入手操器地址修改画面，不修改地址，直接按“ENTER”键，将浮现下幅画面。
·按“ ENTER”键使光标移动，可将手操器设立为专用或共享手操器并可设立与否配备第二、第三手操器。
2. 系统初始化环节请先检查接线及其他安装与否对的。
如无任何错误，便可启动电源，并且必要依照如下环节进行初始化。
系统初始化 (ENTER DEFAULT VALUE)在第一次将程序上载到控制器时，必要要作一次系统初始化。
恒温恒湿操作说明
可编程恒温恒湿控制器操作手册目录1 安全指示(注意)事项 (1)2 操作与设定 (2)2.1 基本运行流程图 (2)2.2 参数(PARAMETER)设定方法 (3)2.2.1 设定键及设定值的有效性 (4)2.2.2 设定值输入方法 (4)3. 运行状态设定 (5)3.1 主画面 (5)3.2 定值(FIX)运行 (6)3.2.1 定值(FIX)停止画面 (6)3.2.2 定值(FIX)运行第1画面 (8)3.2.3 定值(FIX)运行第2画面 (9)3.2.4 定值(FIX)运行第3画面 (10)3.2.5 定值(FIX)试验结束画面 (11)3.3 程式(PROGRAM)运行 (12)3.3.1 程式(PROGRAM)停止画面 (12)3.3.2 程式(PROGRAM)运行第1画面 (13)3.3.3 程式(PROGRAM)运行第2画面 (14)3.3.4 程式(PROGRAM)运行第3画面 (15)3.3.5 程式(PROGRAM)试验结束画面 (16)4. 运行相关操作设定 (17)4.1操作设置第一画面 (17)4.2操作设置第二画面 (17)4.3锁定设置 (18)5. 程式组设定 (19)5.1 程式编辑设定 (20)5.2程式循環设定 (24)5.3 档案管理 (25)5.4 周期设置 (26)5.5 待机设置 (27)5.6 实验名称设定 (28)6. 历史曲线 (29)7 画面显示设定 (30)7.1 画面显示设定 (30)7.2 DI 故障发生记录查看 (31)8 时间设定 (32)9 通信故障 (33)1 安全指示(注意)事项非常感谢您购买本公司恒温·恒湿程式控制器。
本操作说明书叙述本产品操作方法如下。
(A) 请将本操作说明书提供给最终使用人员，放在随时可查阅的地方，以便随时查阅。
(B) 请仔细阅读本操作说明书之后再使用本产品。
(C) 本操作说明书详细说明了产品的各种功能，对操作说明书以外的事项不予保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCO1控制器直接膨胀式
(风冷+ 水冷系统) 恒温恒湿机程序要求
第一部份：硬件配置
1.系统配置：
A.单压缩机单系统(PCO1 small)
B.双压缩机单系统(PCO1 Medium)
C.双压缩机双系统
D.四压缩机双系统(系统1 –compressor 1& compressor 2, 系统2 –compressor 3 &
compressor 4)
2.中英文两种语言
3.三级密码保护：
一级密码向普通用户开放，仅可以更改温湿度设定参数，运行修改；
二级、超级密码的权限相同，可以修改系统设置参数，前者向用户维护人员开放，允许修改；后者仅向用服人员开放，不允许修改；
三级密码仅向设计人员开放，除拥有其它密码的权限外，还可以查看隐含菜单信息，不允许修改；
输入密码进入菜单后，待显示屏进入待机状态后10分钟，再进入菜单则不需输密码(避免每次进入菜单频繁输入密码)
4.电子膨胀阀和热力膨胀阀可选
5.加热可选：
A.无
B.无级调速（请确认是否对应点表中的AO2?）- 是
C.一级电加热器：DO2输出
D.二级电加热：第一级：DO2输出，第二级: DO2+DO3同时输出
E.三级电加热：第一级: DO2输出，第二级：DO3轮出，第三级：DO2和DO3同时
输出
F.热水盘管（请确认是否对应点表中的DO2?）-应是AO2
G.热气盘管（请确认是否对应点表中的DO2?）- 是
H.外部加湿可选(开/关型)（请确认是否对应点表中的DO4?）- 是
6.加湿器可选型号及加湿量
7.EC 风扇最低风速设置(用%表示)
第二部份：软件设置
1.采用P+I 或P+I+D 可供选择
2.可选设：Integral time, Anti-Hunting Time constant （请再明确说明一下）- 即在菜单中, 可
以修改这些参数值
3.除湿控制可选，当除湿时，电子膨胀阀的过热度自动设定为20℃（请确认是否正确，
因为过热度设得越高蒸发温度就越高，除湿效果会越低。
这样不利于除湿）- 过热度越大, 蒸发温度应该越低,
4.过滤器堵塞报警和相序报警串接在一起，开机时，如发生相序报警，停机。
开机后，再
发生过滤器堵塞报警，只报警，不停机（ID3输入口如在开机时断开，则为相序报警并停机，开机后一段时间, 再断开，则为过滤器堵塞报警）
5.在运行过程中发生缺相报警时，需将相序报警触点再与风量报警串接，通过断开风量报
警的ID输入口，报警停机。
此时显示风机报警）
6.风量开关与风机过载保护串接在一起（这里与点表中的DI10风机过载是否有冲突？）
- 这里的气流开关是指DI1, 而非DI10
7.温度精度从0.1℃开始，湿度精度从0.5% 开始
8.传感器校准–温度校正范围为±5℃，湿度校正范围为±10%
9.睡眠模式：最高温度–超过此温度时, 备用机组自动启动作冗余备份功能或单机组自
动启动即使处于关机状态，且不受遥控信号控制。
当温度回到最小值+2℃至最高值-2℃时，自动恢复正常工作状况。
但为避免机组频繁开/机，进入睡眠模式状况后至少要维持15分钟. 如选择风扇循环，则在循环时间内风机启动2分钟后停止。
10.启动延时：
●开机时风扇延时启动3秒
●压缩机启动延时
●主风机停机延时(可调，最大300秒)
●电加热启动延时
●低压关关检测延时
11.温度控制示意图
設定點SP1
制熱設定點
警偏差制冷設定點
备注：1#压缩机和3#压缩机同一个制冷回路，2#压缩机和3#压缩机同一制冷回路
湿度控制示意图
設定點%
警偏差
警偏差
除濕設定點
加濕設定點
1. 除湿模式进入条件：制冷需求小于125%并且除湿需求大于100%。
（这里的
需求是怎样确定的？需求=现时实际的温差 / 设定的精度 *100% 实际的温度 ━ 设定温度 ？）- 制冷需求小于125%, 即实际温度值< 温度
设定值＋温度精度/4, 除湿需求大于100%, 即实际湿度值>湿度设定值+湿度精度
2. 除湿时风扇设定值 (EC 风扇)
3. 温度优先：当制冷需求大于125%时，先回到制冷模式，待温度降至设定点
时再恢复除湿模式 (再验证)
4. 当制冷需求大于等于0%时，压缩机开启；当制冷需求小于-100%时（这里
的制冷需求-100%指的是加热需求100%吗？- 是的）压缩机关。
当制冷需求小于0%时，电加热逐级开启。
(如电加热过热报警，停电加热, 启动压缩机) (湿度过居高不下时, 需启动2个压缩机 ) 见下图
5.
6. 选择绝对湿度控制逻辑 – 根据实际温度值和实际湿度值（应该是相对湿
度值吧 – 是）计算出此时的绝对湿度值，并以此按照上要逻辑进行控制
12. 遥控开关模式：
● 通过干触点 ● 串行接口
13. 电动风闸选择 (并可调开启时间) （请再明确说明一下电动风阀的具体控制要求，是否对应点表中的AO4PWM 输出？- 是的，可选配电动风闸，如是：机组启动时，先启动电动风闸，并设定开启风闸时间） 14. 低压值设定及报警偏差 设定点
－100% 室内温度
压缩机开
压缩机关
设定点 +25%
室内温度
电加热关
电加热开
注：锁定系统是指锁定压缩机、加热器、加湿器，室内风机只要开机，就一直运行
16. 参数保护及复位–需要掉电保护的数据，如历史数据记录、系统参数等，授权用户可
恢复参数至出厂默认值；
17. 掉电恢复–非正常关机时，当供电恢复后，系统自动上电复位(并显示掉电报警)
18.压缩机运行记录- 30条压缩机运行记录，掉电保存，记录压缩机启动时间和停机时间，
在系统状态菜单中显示查询，超级用户权限；（这里的时间是实时时间吗，因为PCO1是不带实时时钟卡的，需要另外采购的，PCO3是自带的）- 实时时间，pco1采用选配时钟卡
局域网连接功能：如EVD接tLAN, 局域网最多可接16台, 如EVD接pLAN, 局域网最多可接8台
●主备机控制：一旦主机或备机出现严重故障，如电源故障、高压报警、低压报警等
时，立即切换至备机或主机工作
启动备用机组的报警条件(可选“是/否”)
●风量报警(预设：是)
●过滤器堵塞报警(预设：否)
●电加热过热报警(预设：是)
●EEPROM故障(预设：是)
●高压报警(预设：是)
●低压报警(预设：是)
●室温过高(预设：否)
●室温过低(预设：否)
●湿度过高(预设：否)
●湿度过低(预设：否)
●室内温度传感器(预设：是)
●室内湿度传感器(预设：是)
●自动轮换功能：主机工作至一段时间后，自动切换至备机工作；（这里的时间是实
时时间吗，因为PCO1是不带实时时钟卡的，需要另外采购的，PCO3是自带的）- 不是实时时间, 按小时计数轮换
●自动轮换功能测试：(用于开机调试) –将轮换时间设置为零，局域网内的机组以一
分钟为轮换时间自动切换
●热冗余功能：当机房的温度和湿度超出设定值时，备用机组自动启动，待温度降到
设定值时，备用机组停机恢复至备用状态
●局域网温湿度控制取样方式：本地/平均
20. 输入查看–可以查看所有DO和DI口的状态
21. 监控功能–可选择可兼容的所有通讯协议
22. 手动功能：可以强制性手动启动风机、压缩机、电加热、加湿器和AO口的输出
23. 显示：
●开机时显示RENOVOAIR的LOGO
●图形显示各工作状况
●可显示AO口输出的百分比
●曲线显示温/湿度变化
24. 可查看下列组件的运行时间、维护时间预警及复位：
●空气过滤器
●压缩机1/2/3/4
●压缩机1/2/3/4的启动次数
●电加器1/2
●整机
25. 加湿功能–按卡乐的加湿板程序编写
备注：1. 如采用电子膨胀阀，则无低压开关
2. 增加定时开/关机：选配时钟卡后生效：可设定时间段/ 星期一~ 星期五/
周未/ 假节日(如录像机上的定时录像功能)。
