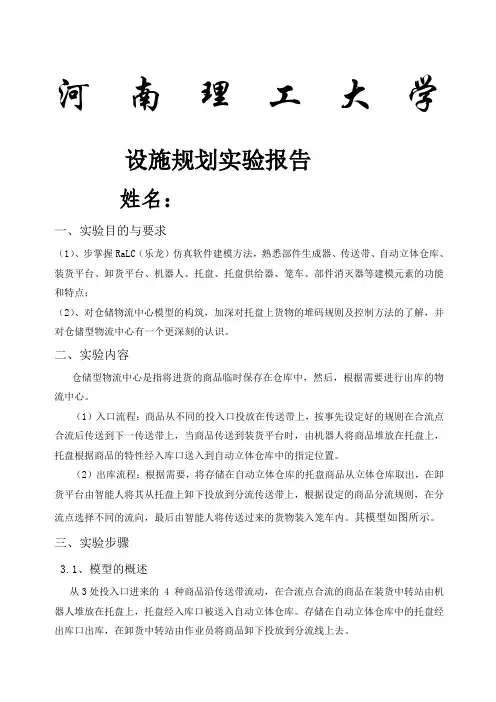

仓储物流中心模型

精心整理系统工程乐龙仿真实验报告

专业

姓名

班级

一、仓储型物流中心模型1

1、概念 2

2、目的 3

二、建模内容4

10、模型合并 (17)

11、设备的组合 (18)

12、组合的解除? (19)

四、建模结果截图……………………………………………..

一、仓储型物流中心模型

1、概念

仓储型物流中心是指将进货的商品临时保存在仓库中，然后根据需要出库的物流中心。在这一章，将以仓储型物流中心的模型为例，学习包括在第二章使用过的设备以及自动立体仓库、装货中转站、卸货中转站、传送带（直角、合流）、机器人、托盘供给器等设备来建立模型的方法以及关于这些设备

则在合流点合流后传送到下一传送带上，当商品传送到装货平台时，由机器人将商品堆放在托盘上，托盘根据商品的特性经入库口送入到自动立体仓库中的指定位置。

2、出口流程

出库流程：根据需要，将存储在自动立体仓库的托盘商品从立体仓库取出，在卸货平台由智能人将其从托盘上卸下投放到分流传送带上，根据设定的商品分流规则，在分流点选择不同的流向，最后由智能人将传送过来的货物装入笼车内。

总体模型图： 三、建模过程

3.1、模型的概述?

从3处投入口进来的?4?种商品沿传送带流动，在合流点合流的商品在装货中转站由机器人堆放在托盘上，托盘经入库口被送入自动立体仓库。存储在自动立

体仓库中的托盘经出库口出库，在卸货中转站由作业员将商品卸下投放到分流线上去。?

3.2、建立仓储型物流中心模型?

点击设备栏的［自动立体仓库］按?钮，

使自动立体仓库表示出来。自动

立体仓库的入库口（In?Mode ）是从外部将托盘送入自动立体仓库的入库路径。?选择自来。?

自动立体仓库的出库口（Out?Mode ）是从自动立体仓库将托盘送出的出库路径。选择自动立体仓库的弹出菜单中的[添加?IO?部件（Out?Mode ）]，使出库口（Out?Mode ）表示出来?

デパレタイジングステーション パレタイジングステーション 合流ポイント

3.3、IO?部件的移动?

????击工具栏中的［可移动子类设备］按钮。（附带部件的移动），在这里要将左侧设置为入库，右侧设置为出库，所以要将入库口（In?Mode）和出库口（Out?Mode）的位置颠倒过来。如果在［可移动子类设备］起作用的状态下继续作业的话，移动部件时可能

将其设置在装货中转站的入口附近。利用弹出菜单中的[与下一个设备相连]将托盘供给器连接上装货中转站。?

3.5、装货中转站输入口的设置?

???装货中转站上的托盘上装载一定数量的货物时，要使用装货中转站的输入口。?点击

工具栏的[可移动子类设备]，把输入口（箭头）移动到反面，再次点击［可移动子类设备］按钮将输入口（箭头）固定下来。点击设备栏的［机器人］按钮，?

表示出机器人后，将其设置于装货中转站输入口的入口一侧?。?

调整机器人和输入口之间距离使其位置正好适合于机器人来回转动?180?度。?利用弹出

时针旋转?90?度］使右合流传送带转向。打开属性窗口，点击[尺寸]按钮，将长度改成〈5000〉，支线长度改成〈4000〉后，点击［OK］按钮。?使右合流传送带的出口和左合流传送带的支线一侧的入口自动连接上。点击设备栏的［右转传送带］按钮，?使右转传送带表示出来。打开属性窗口，点击[尺寸]按钮，

将第?1?部分的长度改成〈4000〉，第?2?部分的长度改成〈2500〉，

点击［OK］按钮。使右转传送带的出口和右合流传送带的入口自动连接上，点击设备栏的[部件生成器]按钮表示出部件生成器后，设置于左合流传送带的入?口附近，利用弹出菜单中的[与下一个设备相连]使部件生成器连上左合流传送带。打开部件生成器的属

3.7、?卸货中转站的设置?

??点击设备栏的［卸货中转站］按钮，

?使卸货中转站表示出来。选择卸货

中转站的弹出菜单中的［顺时针旋转?90?度］调整其方向。使自动立体仓库的出库口

（Out?Mode）的出口和卸货中转站的入口自动连接上。点击设备栏的[部件消灭器]按钮，使部件消灭器表示出来。将其设置于卸货中转站的出口附近。利用弹出菜单中的[与下一个设备相连]使卸货中转站连上部件消灭器。

?3.8、卸货中转站输出口的设置?

要把左转传送带设置在作业员从卸货中转站拿取物品后能容易放置的位置上。按照作业员行走范围调节作业员和左转传送带之间的距离。初始值是?1.3，现在把它设置于相距?1.3m?的位置上。利用弹出菜单中的[与下一个设备相连]使作业员连上左转传送带。?

3.10、模型合并?

3.11、设备的组合?

???使复数个物件组合后，可使其一起移动、旋转。保持其选择状态不变，右点击使弹出菜单表示出来，点击弹出菜单中的[组合]。下面要将组合的设备和左转传送带连接上。传送带方向不利于左转传送带的出口和右分流传送带的入口的连接，所以要使集合化的

最后来张正在运作图
