TU-1810紫外分光光度计说明书完整WORD版

TU-1810紫外分光光度计说明书完整WORD版

TU-1810紫外-可见分光光度计使用说明书北京普析通用仪器有限责任公司Beijing Purkinje General Instrument Co.,Ltd.紫外可见分光光度计TU-1810使用说明书本仪器为精密电子仪器,使用前请认真阅读使用说明书。

内有高压电源,严禁带电插拔电源及电缆。

如违反操作规程,可能导致仪器损坏或伤人。

北京普析通用仪器有限责任公司目 录第 1 章 仪器简介 .........................................................1-1 1 1 .1 部件的验收...................................................................... 1-1 .2 主机各部分的说明................................................................ 1-11 1 1 1 .2.1 主机正面 ............................................................... 1-1 .2.2 主机后面 ............................................................... 1-1 .2.3 显示器(TU-1810/TU-1810S ) ............................................. 1-2 .2.4 键盘 ................................................................... 1-31.3 仪器规格........................................................................ 1-4 第 2 章 仪器安装 .........................................................2-1 2 2 2 2 .1 安装场所........................................................................ 2-1 .2 安装............................................................................ 2-1 .3 开机............................................................................ 2-1 .4 安装时的性能检查................................................................ 2-22 2 .4.1 波长准确度与重复性 ..................................................... 2-2 .4.2 基线平直度 ............................................................. 2-2 第3 章 光度测量 .........................................................3-1 3 3 .1 显示信息及功能键................................................................ 3-1 .2 设定参数........................................................................ 3-13 3 3 3 3 .2.1 设定测光方式 ........................................................... 3-2 .2.2 设定测量波长 ........................................................... 3-2 .2.3 输入 K 系数值 ........................................................... 3-2 .2.4 暗电流校正 ............................................................. 3-3 .2.5 退出参数设置 ........................................................... 3-3 3 3 .3 设定工作波长.................................................................... 3-3 .4 试样控制........................................................................ 3-43 3 3 3 3 3 3 .4.1 选择试样室类型 ......................................................... 3-4 .4.2 设定使用试样池数 ....................................................... 3-4 .4.3 一号池空白校正 ......................................................... 3-5 .4.4 移动试样池 ............................................................. 3-5 .4.5 试样池复位 ............................................................. 3-5 .4.6 单池测样 ............................................................... 3-5 .4.7 退出试样控制 ........................................................... 3-5 3 3 .5 自动校零(校 100%T ) ............................................................ 3-5 .6 测量............................................................................ 3-53 3 3 3 3 .6.1 测量 ................................................................... 3-6 .6.2 测量结果的查阅 ......................................................... 3-6 .6.3 清除测量数据 ........................................................... 3-6 .6.4 打印 ................................................................... 3-7 .6.5 退出测量 ............................................................... 3-7 第 4 章 光谱测量 .........................................................4-14.1 显示信息及功能键 ................................................................ 4-14.2 设定参数........................................................................ 4-14 4 4 4 4 4 4 .2.1 设定测光方式 ........................................................... 4-2 .2.2 设定扫描速度 ........................................................... 4-2 .2.3 设定采样间隔 ........................................................... 4-2 .2.4 输入波长范围 ........................................................... 4-2 .2.5 输入测光值坐标范围 ..................................................... 4-2 .2.6 暗电流校正 ............................................................. 4-3 .2.7 退出参数设置 ........................................................... 4-3 4 4 4 4 4 .3 基线校正........................................................................ 4-3 .4 测量............................................................................ 4-3 .5 峰值检出........................................................................ 4-4 .6 测量结果的打印.................................................................. 4-4 .7 退出光谱扫描功能................................................................ 4-5 第 5 章 定量测定 .........................................................5-1 5 5 .1 显示信息及功能键................................................................ 5-1 .2 设定测量参数.................................................................... 5-15 5 5 5 5 5 .2.1 设置定量测定法 ......................................................... 5-2 .2.2 设定测量波长 ........................................................... 5-2 .2.3设定浓度单位 ............................................................ 5-2 .2.4 暗电流校正 ............................................................. 5-2 .2.5 设定工作曲线参数(系数法) ............................................. 5-2 .2.6 设定工作曲线参数(标样法) ............................................. 5-4 5 5 5 5 5 5 .3 设定当前波长.................................................................... 5-6 .4 自动校零........................................................................ 5-7 .5 测量............................................................................ 5-7 .6 测量结果的查阅.................................................................. 5-7 .7 测量结果的打印.................................................................. 5-7 .8 退出测量........................................................................ 5-7 第 6 章 DNA/蛋白分析 .....................................................6-1 6 6 .1 显示信息及功能键................................................................ 6-1 .2 设定测量参数.................................................................... 6-16 6 6 6 6 6 .2.1 设置 DNA/蛋白分析方法 ................................................... 6-2 .2.2 设定测量波长 ........................................................... 6-2 .2.3 设定 DNA 系数 ........................................................... 6-2 .2.4 设定蛋白质系数 ......................................................... 6-3 .2.5 设定 320nm 背景校正 ..................................................... 6-3 .2.6 设定校正系数 ........................................................... 6-3 6 6 6 6 .3 暗电流校正...................................................................... 6-4 .4 退出 DNA/蛋白质参数设置 ......................................................... 6-4 .5自动校零 ........................................................................ 6-4 .6 测量............................................................................ 6-46.8 测量结果的打印 .................................................................. 6-56.9 退出测量........................................................................ 6-5 第 7 章 系统应用 .........................................................7-1 7 7 7 7 7 7 7 7 7 7 .1 显示信息及功能键................................................................ 7-1 .2 设定换灯波长.................................................................... 7-1 .3 设定仪器狭缝(该选项尽限于 1810S 型号).......................................... 7-1 .4 设钨灯开关...................................................................... 7-2 .5 设氘灯开关...................................................................... 7-2 .6 设工作模式...................................................................... 7-2 .7 时间设置........................................................................ 7-2 .8 暗电流校正...................................................................... 7-2 .9 波长校正........................................................................ 7-3 .10 退出系统应用................................................................... 7-3 第 8 章 日常保养与维修 ...................................................8-1 8 8 8 .1 注意事项........................................................................ 8-1 .2 日常保养........................................................................ 8-1 .3 故障诊断与维修.................................................................. 8-18.3.1 仪器初始化诊断 ......................................................... 8-18.4 灯源更换方法.................................................................... 8-28 8 .4.1 更换钨灯 ............................................................... 8-2 .4.2 更换氘灯 ............................................................... 8-3第 1 章 仪器简介1.1 部件的验收打开仪器的包装后,请对照装箱单对仪器的齐套性进行认真清点、验收,如与装箱单不符或损 坏者,请及时与售方联系,以便尽快解决,仪器成套性如表 1-1 所示,以后如有更改均以装箱单为 准。

紫外,可见,近红外分光光度计检定规程(JJG178

紫外,可见,近红外分光光度计检定规程(JJG178

一.光的基本常识无线电披是电磁波光、X射线、Y射线也都是电磁波它们的区别仅在于频率或被民有很大差别。

光波的频率比无线电波的频率要高很多光波的波长比无线电波的波长短很多而X射线和y tr线的频率则更高波长则更短.为了对各种电磁波有个全面的了解人们按照被民或频率的顺序把这些电磁波排列起来这就是电磁波谱。

下面是电磁波i曾: 交流电: 波民可达数千公里如果需要还可以制造出波长更长的。

总之理论上无上限〉由于辐射强度随频率的减小而急剧下降因此波民为几百千米005米〉的低频电磁波强度很弱通常不为人们注意. 无钱电披z 长波波长在几公里至儿十公里-100KHz 中波〈被约在3公里至约50米100KHz-6阳z 短波〈被长约在50米至约10米: 6附Iz-30MHz 徽波波长范围约10米至l毫米??30MHz-30GHz 无线电广播和通信使用中波和短波.电视、雷达、孚机使用微波。

红外线: 30GHz40THz 波长约O. 75微米至1毫米。

l毫米1000微米?? 6微米以上卫称远红外 1. 5微米以下卫称近红外. 近年来一方面由于超短波无线电技术的发展无线电波的范围不断朝波长更短的方向发展另一方面由于红外技术的发展红外线的范围不断朝被长更长的方向扩展目日前超短波和红外线的分界已不存在其范围有一定的王叠可见光: 40THz-80THz 波长约800至400纳米通常是780至380纠米人眼可见的光。

l微米1000 纳米。

可见光又细致划分为- 红750-630纳米:橙630-600纳米黄600-570纳米:绿570-490纳米青490-460 纳米蓝460-430纳米:紫430-380纳米紫外线: 80THz--3200THz 可见紫色光以外的一段电磁辐射波长约在10至400纳米施固.又可细致划分为: 真空紫外10--200纳米:短波紫外线200-290纳米中波紫外29←-320纳米伏波紫外320-400纳米. 这些被产生的原因和光波类似常常在放电时发出.由于它的能量和一般化学反应所牵涉的能量大小相当因此紫外光的化学效应最强X射线: 披长约在0.01埃至10纳米. l纳米10埃?? 伦琴射线ex射线〉是电原子的内层电子由一个能态跳至另一个能态时或电子在原子核电场内减速时所发出的随着X射线技术的发展它的被民范围也不断朝着两个方向扩展。

第3节紫外可见分光光度计

第3节紫外可见分光光度计

收池主要有石英池和玻璃池两种。
在紫外区须采用石英池,可见区一 般用玻璃池。
4.检测器
利用光电效应将透过吸收池的 光信号变成可测的电信号,常用的 有光电池、光电管或光电倍增管。
光电倍增管
分光后的光照射到光敏阴极K上, 轰击出的 光电 子又射向光敏阴极1,轰 击出更多的光电子,依次倍增,在最后 放出的光电子 比最初多到106倍以上,
光栅的分辨率R
光栅的分辨率R 等于光谱级次(n)与光栅刻痕条数(N
)的乘积:
R n N 光栅越宽、单位刻痕数越多、R 越大。
宽度50mm,N=1200条/mm, 一级光谱的分辨率: R=1×50×1200=6×104
狭缝
单色器的进口狭缝起着单色器光学系统虚光源的作用 。复合光经色散元件分开后,在出口曲面上形成相当于每 条光谱线的像,即光谱。转动色散元件可使不同波长的光 谱线依次通过。 分辨率大小不仅与色散元件的性能有关,也取决于成 像的大小,因此希望采用较窄的进口狭缝。分辨率用来衡 量单色器能分开波长的最小间隔的能力;最小间隔的大小
dl d n f n f f d d d cos d
f 为会聚透镜的焦距。 光栅的分辨能力根据 Rakleigh准则来确定。 等强度的两条谱线(I,II)中,一条(II)的衍射最大 强度落在另一条的第一最小强度上时,两衍射图样中间的 光强约为中央最大的80%,在这种情况下,两谱线中央最大 距离即是光学仪器能分辨的最小距离(可分离的最小波长 间隔);
: 两条相邻谱线的平均波长;△λ:两条谱线的波长差;
b:棱镜的底边长度;n:棱镜介质材料的折射率。
分辨率与波长有关,长波的分辨率要比短波的分射光栅; 光栅光谱的产生是多狭缝干 涉与单狭缝衍射共同作用的结果 ,前者决定光谱出现的位置,后

紫外可见分光光度计

紫外可见分光光度计

紫外可见分光光度计1.工作环境1.1尺寸和重量长570×宽660×高275mm,约重量36kg1.2使用温度范围15℃~35℃1.3使用湿度范围45% to 80%2.技术规格2.1分光系统2.1.1*光学系统:双光束能提高检测精度,是目前高灵敏度、高精度紫外检测设备的必要光学系统2.1.2*分光器:衍射光栅/衍射光栅型双单色器前级单色器:双波长闪耀全息光主单色器:高性能闪耀全息光栅,象差校正型切尼尔-特纳装置从物理结构上保证分光的纯净,减少杂散光,提高检测精确度。

2.1.3设定波长范围:190~1100nm2.1.4测试波长范围:190~900nm2.1.5*衍射光栅刻线数:1600 lines/mm,高刻线数光栅能保证检测数据的准确性2.1.6波长准确性:±0.3nm2.1.7波长重复精度:±0.1nm2.1.8波长扫描速度波长移动速度: 约 3200nm/min波长扫描速度: 约 900~160nm/min监控扫描速度: 约 2500nm/min2.1.9波长设定:扫描开始波长和扫描结束能够以1nm单位设置;其它为0.1nm单位。

2.1.10谱带宽度:0.1/ 0.2/ 0.5/ 1/ 2/ 5nm 6段转换2.1.11分辨率:0.1nm2.1.12*杂散光:0.0003% 以下(220nm,Nal 10g/L 溶液)使用低杂散光的紫外设备,能提高检测准确性,减少数据偏差。

2.1.13测光方式:双光束测光方式(负反馈直接比例方式)2.1.14测光类型:吸光度(Abs),透射率(%),反射率,能量(E)2.1.15测光范围:吸光度:-4~5 Abs2.1.16记录范围:吸光度-9.999~9.999 Abs2.1.17测光准确度:±0.002Abs(0~0.5Abs)2.1.18重复测光精度:±0.001Abs.(0~0.5Abs)2.1.19基线平滑度:±0.001 Abs以内(除去干扰,狭缝2nm,波长扫描速度低时)2.1.20基线校正:计算机自动校正(电源启动时,自动存储备份的基线,可以再校正)2.1.21漂移:小于0.0004Abs/h (电源启动2小时后)2.2光源:50W卤素灯(2000小时寿命)和氘灯(插座型)内置光源位置自动调整机构2.3检测器:光电倍增管2.4计算机:主流品牌台式机一台内存≥2G硬盘≥320GDVD刻录光驱显示器:19”液晶显示器2.5打印机:主流品牌激光打印机一台2.6供货配置一览表紫外可见分光光度计主机一台自动六联池一个10mm方形石英比色皿17个10mm带塞方形石英比色皿10个必要配件耗材3.随机资料: 中英文操作手册4.验收指标: 按技术指标5.售后服务5.1 厂家的技术人员在最终用户处进行安装,调试5.2 厂家工厂或分析中心内为最终用户的一名操作人员做三天的免费培训,用户差旅、食宿自理保修期: 安装验收后,保修一年定货量: 1 台交货期: 合同生效后30天内原子荧光光度计原子荧光光度计技术要求1、用途用于样品中As、Sb、Bi、Hg、Se、Te、Sn、Ge、Pb、Zn、Cd元素的痕量分析及后续元素形态功能的扩展。

实验一 紫外-可见分光光度计的性能检验

实验一 紫外-可见分光光度计的性能检验

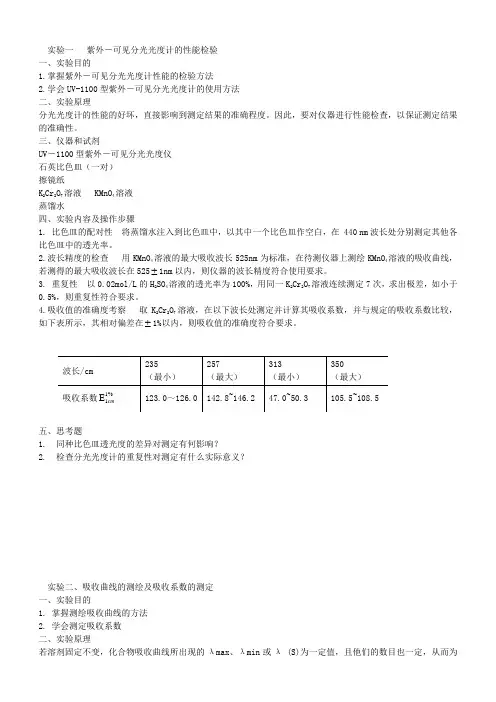

实验一 紫外-可见分光光度计的性能检验 一、实验目的1.掌握紫外-可见分光光度计性能的检验方法2.学会UV-1100型紫外-可见分光光度计的使用方法 二、实验原理分光光度计的性能的好坏,直接影响到测定结果的准确程度。

因此,要对仪器进行性能检查,以保证测定结果的准确性。

三、仪器和试剂UV -1100型紫外-可见分光光度仪 石英比色皿(一对) 擦镜纸K 2Cr 2O 7溶液 KMnO 4溶液 蒸馏水四、实验内容及操作步骤1. 比色皿的配对性 将蒸馏水注入到比色皿中,以其中一个比色皿作空白,在 440 nm 波长处分别测定其他各比色皿中的透光率。

2.波长精度的检查 用KMnO 4溶液的最大吸收波长525nm 为标准,在待测仪器上测绘KMnO 4溶液的吸收曲线,若测得的最大吸收波长在525±1nm 以内,则仪器的波长精度符合使用要求。

3. 重复性 以0.02mol/L 的H 2SO 4溶液的透光率为100%,用同一K 2Cr 2O 7溶液连续测定7次,求出极差,如小于0.5%,则重复性符合要求。

4.吸收值的准确度考察 取K 2Cr 2O 7溶液,在以下波长处测定并计算其吸收系数,并与规定的吸收系数比较,如下表所示,其相对偏差在±1%以内,则吸收值的准确度符合要求。

波长/cm 235(最小)257(最大)313(最小) 350(最大) 吸收系数1%1E cm123.0~126.0 142.8~146.247.0~50.3105.5~108.5五、思考题1. 同种比色皿透光度的差异对测定有何影响?2. 检查分光光度计的重复性对测定有什么实际意义?实验二、吸收曲线的测绘及吸收系数的测定 一、实验目的1. 掌握测绘吸收曲线的方法2. 学会测定吸收系数 二、实验原理实验三、分光光度法测定槐花中总黄酮的含量一、实验目的1.掌握用标准曲线法测定槐花中总黄酮含量的方法2.巩固紫外-可见分光光度计的操作方法二、实验原理黄酮类化合物分子结构中多含有羰基和羟基等结构,这些结构可与金属盐类试剂如铝盐、铅盐等生成有色配合物。

紫外可见分光光度计的曲线绘制Word版

紫外可见分光光度计的曲线绘制Word版

一、测定溶液中物质的含量可见或紫外分光光度法都可用于测定溶液中物质的含量。

测定标准溶液(浓度已知的溶液)和未知液(浓度待测定的溶液)的吸光度,进行比较,由于所用吸收池的厚度是一样的。

也可以先测出不同浓度的标准液的吸光度,绘制标准曲线,在选定的浓度范围内标准曲线应该是一条直线,然后测定出未知液的吸光度,即可从标准曲线上查到其相对应的浓度。

含量测定时所用波长通常要选择被测物质的最大吸收波长,这样做有两个好处:⑴灵敏度大,物质在含量上的稍许变化将引起较大的吸光度差异;⑵可以避免其它物质的干扰。

二、用紫外光谱鉴定化合物使用分光光度计可以绘制吸收光谱曲线。

方法是用各种波长不同的单色光分别通过某一浓度的溶液,测定此溶液对每一种单色光的吸光度,然后以波长为横座标,以吸光度为纵座标绘制吸光度──波长曲线,此曲线即吸收光谱曲线。

各种物质有它自己一定的吸收光谱曲线,因此用吸收光谱曲线图可以进行物质种类的鉴定。

当一种未知物质的吸收光谱曲线和某一已知物质的吸收光谱曲线开关一样时,则很可能它们是同一物质。

一定物质在不同浓度时,其吸收光谱曲线中,峰值的大小不同,但形状相似,即吸收高峰和低峰的波长是一定不变的。

紫外线吸收是由不饱和的结构造成的,含有双键的化合物表现出吸收峰。

紫外吸收光谱比较简单,同一种物质的紫外吸收光谱应完全一致,但具有相同吸收光谱的化合物其结构不一定相同。

除了特殊情况外,单独依靠紫外吸收光谱决定一个未知物结构,必须与其它方法配合。

紫外吸收光谱分析主要用于已知物质的定量分析和纯度分析。

选几个体积梯度,然后稀释成相同的体积,得到了不同浓度C的几个标准溶液样组,用紫外分光光度计分别测得相应的吸光度A1、A2、A3……,然后要以浓度为横坐标,吸光度A为纵坐标,绘制曲线。

当然有时候根据实际需要,也会有小小的变动。

配制标准溶液,用紫外可见分光光度计测量,得到浓度与吸光度的曲线,并且利用线性拟合得到回归方程,直接利用Origin的线性拟合功能得到的方程往往截距不等于零,即方程的形式为y=A+Bx。

紫外-可见分光光度计

紫外-可见分光光度计
7
8
玻璃可吸收紫外光,玻璃棱镜只能用于350 ~ 3200 nm的 波长范围,即只能用于可见光域内。 石英棱镜可使用的波长范围较宽,可从185 ~ 4000nm, 即可用于紫外、可见和近红外三 个光域。
9
光栅是利用光的衍射与干涉作用制成的,可用于紫外、 可见及红外光域 在整个波长区具有良好的、几乎均匀一致的分辨能力。 具有色散波长范围宽、分辨本领高、成本低、便于保存 和易于制备等优点。 缺点: 各级光谱会重叠而产生干扰。
30
特点: 可测多组份试样、混浊试样、而且可作成导数光谱、 不需参比液(消除了由于参比池的不同和制备空白溶液 等产生的误差)。 克服了电源不稳而产生的误差,灵敏度高。
缺点:
仪器需要装备两个单色器,价格较高,体积较大。
用微机装备的单波长仪器能实现上述双波长仪器的功能。
31
32
双波长光度计光路示意图
19
光电管:紫外-可见分光光度计上应用较为广泛。
光电倍增管:检测微弱光最常用的光电元件
特点:灵敏度比一般的光电管要高200倍,因此可使 用较窄的单色器狭缝,对光谱的精细结构有较好的 分辨能力。
缺点:强光照射会引起不可逆损害,不适用于检测
高能量。
20
(五)信号指示系统 作用是放大信号并以适当方式指示或记录下来。 常用的信号指示装置有直读检流计、电位调节指零装置 以及数字显示或自动记录装置等。 很多型号的分光光度计装配有微处理机,一方面可对分 光光度计进行操作控制,另一方面可进行数据处理。
①入射狭缝:光源的光由此进入单色器 狭缝在决定单色器性能上起重要作用。狭缝的大小直接 影响单色光纯度,但过小的狭缝又会减弱光强。 ②准直装置:透镜或反射镜,使入射光成为平行光束
6

(完整word版)紫外-可见分光光度法

(完整word版)紫外-可见分光光度法

紫外-可见分光光度法1 简述紫外-可见分光光度法是在190-800nm 波长范围内测定物质的吸光度,用于鉴别、杂质检查和含量测定的方法。

定量分析通常选择物质的最大吸收波长处测出吸光度,然后用对照品或吸收系数求算出被测物质的含量,多用于制剂的含量测定;对已知物质定性可用吸收峰波长或吸光度比值作为鉴别方法;若该物质本身在紫外光区无吸收,而其杂质在紫外光区有相当强度的吸收,或杂质的吸收峰处该物质无吸收,则可用本法作杂质检查。

物质对紫外辐射的吸收是由于分子中原子的外层电子跃迁所产生,因此,紫外吸收主要决定于分子的电子结构,故紫外光谱又称电子光谱。

有机化合物分子结构中如含有共轭体系、芳香环等发色基团,均可在紫外区(200~400nm )或可见光区(400~850nm )产生吸收。

通常使用的紫外-可见分光光度计的工作波长范围为190~900nm 。

紫外吸收光谱为物质对紫外区辐射的能量吸收图。

朗伯-比尔(Lambert-Beer )定律为光的吸收定律,它是紫外-可见分光光度法定量分析的依据,其数学表达式为: A=logT1=ECL 式中 A 为吸光度;T 为透光率;E 为吸收系数;C 为溶液浓度;L 为光路长度。

如溶液的浓度(C )为1%(g/ml ),光路长度(L )为lcm ,相应的吸光度即为吸收系数以%11cm E 表示。

如溶液的浓度(C )为摩尔浓度(mol/L ),光路长度为lcm 时,则相应有吸收系数为摩尔吸收系数,以ε表示。

2 仪器紫外-可见分光光度计主要由光源、单色器、样品室、检测器、记录仪、显示系统和数据处理系统等部分组成。

为了满足紫外-可见光区全波长范围的测定,仪器备有二种光源,即氘灯和碘钨灯,前者用于紫外区,后者用于可见光区。

单色器通常由进光狭缝、出光狭缝、平行光装置、色散元件,聚焦透镜或反射镜等组成。

色散元件有棱镜和光栅二种,棱镜多用天然石英或熔融硅石制成,对200~40Onm波长光的色散能力很强,对600nm以上波长的光色散能力较差,棱镜色散所得的光谱为非匀排光谱。

紫外可见分光光度计故障分析PPP文档(最全版)

紫外可见分光光度计故障分析PPP文档(最全版)
紫外可见分光光度 计故障分析
一、仪器故障来源
➢仪器硬件故障 ➢外部条件不符要求 ➢仪器软件故障 ➢人为操作失误
二、故障分析方法
仪器工作原理 查找引起漏电的部位,并修复
仪器受潮,尤其对光学系统影响较大
仪器主要构成
查找击穿损坏元器件,替换后更换光源灯
T=100%可调节到,但显示值变化较大
四、常见故障分析及解决办法
➢ 光源供电电路元器件损坏
✓ 整流短路故障,如电容器、可控硅过热烧毁 ✓ 查找击穿损坏元器件,替换后更换光源灯
3. 光闸失效
(1)光闸失效的后果
➢ T=100 % 查找击穿损坏元器件,替换后更换光源灯 或T=0 %无法调节
查找击穿损坏元器件,替换后更换光源灯
➢ 调节出的T=100 查找引起漏电的部位,并修复
四、常见故障分析及解决办法
1.开机时无任何显示 管烧毁
仪器内部短路。查找短路元器件,并进行 更换
插座接触不良 重新拔插电源线插座
2. 光源灯不亮
(1)光源灯不亮的后果
➢ T=100% 无法调节,仪器无法工作
(2)原因及解决办法
➢ 光源灯烧毁或损坏
✓ 更换损坏的光源灯; ✓ 短路造成灯烧毁应查找原因,消除后更换光源灯
➢ 原大因)(经光电管转换的光电流太小)
✓ 严重受潮 ✓ 光源灯严重老化 ✓ 光电管严重老化 ✓ 比色架、皿放置错位
➢ 解决办法
✓ 严格按规程除潮处理(驱赶湿气,更换干燥剂) ✓ 更换老化的光源灯或光电管 ✓ 正确放置比色架、皿
5. T=100%可调节到,但显示值变化较 ➢ 原大因
✓ 仪器受潮,尤其对光学系统影响较大 ✓ 光源灯老化 ✓ 供光源灯的电路电压输出不稳定 ✓ 光电管老化

紫外_可见分光光度计操作规程完整

紫外_可见分光光度计操作规程完整

紫外-可见分光光度计操作规程(TU1810)1.目的:制订本标准的目的是为规检验人员在质量检验过程中的操作,保证检验结果的正确性。

2.适用围:本标准适用于二厂检验员对产品质量的检验。

3.职责:QC检验员对本标准的实施负责。

4.程序:4.1简述紫外-可见分光光度法是利用物质分子对紫外可见光谱区的辐射的吸收来进行分析的一种仪器分析方法。

这种分子吸收光谱产生于价电子和分子轨道上的电子在电子能级间的跃迁,它广泛用于无机和有机物质的定性和定量分析。

朗伯—比耳定律(Lambert—Beer)是光吸收的基本定律,俗称光吸收定律,是分光光度法定量分析的依据和基础。

当入射光波长一定时,溶液的吸光度是吸光物质的浓度及吸收介质厚度(吸收光程)的函数。

其常用表达式为,式中为系数:A=ε·ι·C式中A为吸光度;ε为吸收系数;C为溶液浓度;ι为光路长度。

如溶液的浓度(C)为1%(g/ml),光路长度(L)为1cm,相应的吸光度即为吸收系数以E cm%11表示。

如溶液的浓度(C)的摩尔浓度(mol/L),光路长度为1cm时,则相应有吸收系数为摩尔吸收系数,以ε表示。

4.2 仪器紫外可见分光光度计是基于紫外可见分光光度法的原理工作的常规分析仪器。

根据光路设计的不同,紫外可见分光光度计可以分为单光束分光光度计、双光束分光光度计和双波长分光光度计。

4.2.1 仪器测量条件选择1.测量波长的选择通常都是选择最强吸收带的最大吸收波长λmax作为测量波长,称为最大吸收原则,以获得最高的分析灵敏度。

而且在λmax附近,吸光度随波长的变化一般较小,波长的稍许偏移引起吸光度的测量偏差较小,可得到较好的测定精密度。

但在测量高浓度组分时,宁可选用灵敏度低一些的吸收峰波长(ε较小)作为测量波长,以保证校正曲线有足够的线性围。

如果λmax所处吸收峰太尖锐,则在满足分析灵敏度前提下,可选用灵敏度低一些的波长进行测量,以减少比耳定律的偏差。

紫外-可见分光光度计操作规程完整

紫外-可见分光光度计操作规程完整

紫外-可见分光光度计操作规程完整页码:共37页,第1 页紫外-可见分光光度计操作规程(TU1810)版次: 6.0起草:职位:⽇期:审核:职位:⽇期:审核:职位:⽇期:批准:职位:⽇期:⽣效⽇期:年⽉⽇有效期⾄:年⽉⽇1.⽬的:制订本标准的⽬的是为规检验⼈员在质量检验过程中的操作,保证检验结果的正确性。

2.适⽤围:本标准适⽤于⼆⼚检验员对产品质量的检验。

3.职责: QC检验员对本标准的实施负责。

4.程序:4.1 简述紫外-可见分光光度法是利⽤物质分⼦对紫外可见光谱区的辐射的吸收来进⾏分析的⼀种仪器分析⽅法。

这种分⼦吸收光谱产⽣于价电⼦和分⼦轨道上的电⼦在电⼦能级间的跃迁,它⼴泛⽤于⽆机和有机物质的定性和定量分析。

朗伯—⽐⽿定律(Lambert—Beer)是光吸收的基本定律,俗称光吸收定律,是分光光度法定量分析的依据和基础。

当⼊射光波长⼀定时,溶液的吸光度是吸光物质的浓度及吸收介质厚度(吸收光程)的函数。

其常⽤表达式为,式中为系数:A=ε·ι·C式中A为吸光度;ε为吸收系数;C为溶液浓度;ι为光路长度。

如溶液的浓度(C)为1%(g/ml),光路长度(L)为1cm,相应的吸光度即为吸收系数以E cm%11表⽰。

如溶液的浓度(C)的摩尔浓度(mol/L),光路长度为1cm时,则相应有吸收系数为摩尔吸收系数,以ε表⽰。

4.2 仪器紫外可见分光光度计是基于紫外可见分光光度法的原理⼯作的常规分析仪器。

根据光路设计的不同,紫外可见分光光度计可以分为单光束分光光度计、双光束分光光度计和双波长分光光度计。

4.2.1 仪器测量条件选择1.测量波长的选择通常都是选择最强吸收带的最⼤吸收波长λmax作为测量波长,称为最⼤吸收原则,以获得最⾼的分析灵敏度。

⽽且在λmax附近,吸光度随波长的变化⼀般较⼩,波长的稍许偏移引起吸光度的测量偏差较⼩,可得到较好的测定精密度。

但在测量⾼浓度组分时,宁可选⽤灵敏度低⼀些的吸收峰波长(ε较⼩)作为测量波长,以保证校正曲线有⾜够的线性围。

第一章 紫外-可见分光光度计

第一章 紫外-可见分光光度计

第一节紫外-可见分光光度计的基本结构一、紫外-可见分光光度计的分类紫外-可见分光光度计(UV-Vis spectrophotometer)是量度介质对紫外、可见光区波长的单色光吸收程度的分析仪器,按不同的分类标准所做的分类如表1-1目前,国际上一般按紫外-可见分光光度计的仪器结构将其分为单光束、准双光束、双光束和双波长四类。

本节将对这四者之间的主要区别、各自的特点进行简单介绍。

(一)单光束紫外-可见分光光度计1945年美国Beckman公司推出的世界上第一台成熟的紫外-可见分光光度计商品仪器,就是单光束紫外-可见分光光度计。

顾名思义,单光束紫外-可见分光光度计只有一束单色光,一只比色皿,一只光电转换器(又称光接收器)。

其光电转换器通常采用硅光电池、光敏三极管或光电管,其结构简单、价格便宜,但因其杂散光、光源波动、电子学的噪声等都不能抵消,故单光束紫外-可见分光光度计的光度准确度差。

国外的DU70、PU8700等及我国生产的721、722、723、727、751、752、753、754等紫外-可见分光光度计都是单光束仪器,它们属于低档仪器。

单光束紫外-可见分光光度计的技术指标比较差,特别是杂散光、光度噪声、光谱带宽等主要技术指标比较差,分析误差较大,在使用上收到限制。

一般来讲,要求较高的制药行业、质量检验行业、科研行业等不宜使用单光束紫外-可见分光光度计。

单光束紫外-可见分光光度计的组成如图1-1所示。

(二)准双光束紫外-可见分光光度计所谓准双光束紫外-可见分光光度计,就是有两束光,但只有一只比色皿的紫外-可见分光光度计。

其中,一束光通过比色皿,另一束光不通过比色皿。

不通过比色皿的那束光,主要起抵消光源波动对分析误差影响的作用。

准双光束紫外-可见分光光度计有两种类型:一种是两束单色光,一只比色皿,两只光电转换器;另一种是一束单色光,一束复合光,一只比色皿,两只光电转换器。

1.两束单色光的准双光束紫外-可见分光光度计这种准双光束紫外-可见分光光度计比较多,目前国内外市场上或用户正在使用的准双光束紫外-可见分光光度计,基本上都是这种类型的仪器,它属于普及型的常规仪器。

紫外可见—分光光度计分析原始记录

紫外可见—分光光度计分析原始记录
紫外可见—分光光度计分析原始记录(表一)
共页第页
样品名称:
检测项目:
检测时间:
检测地点:
检测依据:
室温:。C
湿度:%
显色温度:。C
仪器名称及仪器编号:紫外可见—分光光度计
允许误差:
液槽厚度:cm
测定波长: nm
参度
(mg/l)
回归方程:y= x
相关系数:r=
计算公式:ω=
样品编号
取样量
定容体积
V/mL
吸取体积
V1/mL
吸光度
A
A - A0
含量
平均值
误差
%
备注:
测试人:校核人:复核人:
年月日年月日年月日
紫外可见—分光光度计分析原始记录(表二)
共页第页
样品编号
取样量
定容体积
V/mL
吸取体积
V1/mL
吸光度
A
A - A0
含量
平均值
误差
%
备注:
测试人:校核人:复核人:
年月日年月日年月日

02 T6新世纪紫外可见光分光光度计作业指导书

02 T6新世纪紫外可见光分光光度计作业指导书

T6新世纪紫外可见分光光度计作业指导书1.目的采用正确的操作方法,规范操作和维护本仪器,以达到提供科学、准确、有效的数据的目的。

2.适用范围本操作规程适用于T6新世纪紫外可见分光光度计的操作、维护及期间核查。

3.职责实验室仪器操作人员必须认真负责按照操作规程操作本仪器,并出具准确的数据。

定期校准,及时保养和维护。

4.工作环境要求4.1 环境温度:5~35℃;相对湿度:不大于85%RH。

如果温度高于30℃以上,要保证相对湿度在70%以下4.2不要将仪器安装在空气中氯气、盐酸气体、硫化氢气体、亚硫酸气体等腐蚀性气体超标的场所4.3放置仪器的工作台应水平稳定,不能有震动;仪器的风扇附近应留足够的空间,使其排风顺畅。

4.4不与其它用电设备共用电源插座4.5避免灰尘较多的环境5.操作规程5.1 连接仪器电源线,确保仪器供电电源有良好的接地性能。

5.2 接通电源,仪器初始化完成后用翻页键选择到(光度测量)按<ENTER>键进入光度测量主页面5.3 用<SET>键进入参数设定页面,按键与键使光标移动到测光方式选择吸光度后按<RETURN>键退出设置,你所选择的测光方式被应用5.4 在光度测量设定菜单下翻页键<选择数学>,按<ENTER进入数学计算界面。

在界面的底部提示信息处输入K和B系数。

5.5在光度测量设定菜单下翻页键<试样池>,按下<ENTER> 键进入试样设定界面。

按键与键使光标移动到相应的功能选项上,按<ENTER>键即可进入所选的相应的功能,分别设置试样池、使用样池数、空白溶液校正、试样池空白校正、试样空白、移动试样、系数设定和试样池复位。

5.6在光度测量设定菜单下翻页键<GOTO>键进入波长,在在界面的底部提示信息处输入波长,用数字键输入所需波长。

输入完毕后按<ENTER>键进入光度测量主页面。

第三节课紫外-可见分光光度计

第三节课紫外-可见分光光度计

利用UV-Vis吸收光谱法进行化合物的定性鉴 别,一般采用对比法。
➢1.比较法 通常以未知纯试样的紫外吸收光谱图与标准纯试样 的紫外吸收光谱图,或与标准紫外吸收光谱图比较 进行定性。
对比吸收光谱的特征数据(max、max) (在相同溶剂中)
对比吸收光谱的一致性max、 max、峰形均须一致
(1) Woodward-Fieser经验规则
可用于计算共轭烯烃及,-不饱和羰基化合物的 *跃迁的最大吸收波长,计算时以母体生色团 的最大吸收波长λmax为基数,再加上连接在母体 π电子体系上的不同取代基助色团的修正值。
升级版本:
母体是异环的二烯烃或无环多烯烃类型
λ/nm
基数 217
母体是同环的二烯烃或这种类型的多烯烃
基数 253
(注意:当两种情形的二烯烃体系同时存在时,选择波长较长的为其母体系 统,即选用基数为 253nm)

ቤተ መጻሕፍቲ ባይዱ

吸收 池
二、基本部件
1、光源
作用:在整个紫外光区或可见光谱区可以发射连续光谱 要求: 具有足够的辐射强度、较好的稳定性、较长的使
用寿命。 可见区:白炽光源如钨灯或碘钨灯
波长范围 320~2500nm 紫外区:气体放电灯,如低压直流氢放电灯或
氘放电灯 波长范围 180~375nm 因玻璃对紫外光有吸收,所以应用石英窗
27
28
(2) Scott经验规则
它用于计算苯甲酸、苯甲醛或苯甲酸酯等芳 香族羰基衍生物R-C6H4-COX的λmax 。计算方 法与伍德沃德规则相同。
23
2.对共轭体系延长的问题
共轭体系的延长就是在母体的基础上, 每增加一个 共轭双键, 其修正值加30 nm。常见错误是认为除了 母体以外, 只要有双键就要算作共轭体系的延长, 而 忽略了双键必须和母体形成共轭体系。

紫外分光光度法的应用讲课文档

紫外分光光度法的应用讲课文档
中选择入射光波长的重要依据。
1/27/2022
第11页,共34页。
五、偏离光的吸收定律原因
朗伯-比尔定律:A=k C L
依据Beer定律,A与C关系应为 经过原点的直线
偏离Beer定律的主要因素表现为
以下两个方面:
(一)化学因素
(二)光学因素
第12页,共34页。
(一)化学因素
朗—比耳定律假定所有的吸光质点之间不发生相互作用;
色散元件
棱镜
光栅
对不同波长的 光折射率不同
玻璃棱镜:适用于可见区 石英棱镜:适用于紫外区
衍射和干涉,不同波长 的投射方向不同
高度抛光的玻璃上刻有等 宽、等距平行条痕
3.吸收池:比色皿、比色杯,装样品溶液。有玻璃、石英杯两种
4.检测器:光→电,光电池(硒,硅),光电管(红,紫),光电倍增管。 5.信号处理显示器:放大较弱的电信号,并在检流计上显示出来。
紫外分光光度法的应用第1页 Nhomakorabea共34页。
(优选)紫外分光光度法的应 用
第2页,共34页。
物质的颜色:是由于物质对不同波长的光具有选择性吸收而产生。
即物质的颜色是它所吸收光的互补色。
物质的本色
无色溶液:透过所有颜色的光
有色溶液:透过光的颜色 黑色: 吸收所有颜色的光 白色: 反射所有颜色的光
第3页,共34页。
T = 0.0 % : 光全吸收 T = 100.0 % :光全透过
显然,T↑,溶液吸收度↓;T ↓,溶液吸收度↑。 即透光率T反映溶液对光吸收程度,通常用1/T反映吸光度。
②吸光度(吸收度)A
定义: A = lg
1 T
I0 = -lgT = lg It
A=-lgT , T=10-A
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

紫外可见分光光度计一.基本简介紫外可见分光光度计简介1852年,比尔(Beer)参考了布给尔(Bouguer)1729年和朗伯(Lambert)在1760年所发表的文章,提出了分光光度的基本定律,即液层厚度相等时,颜色的强度与呈色溶液的浓度成比例,从而奠定了分光光度法的理论基础,这就是著名的比尔朗伯定律。

1854年,杜包斯克(Duboscq)和奈斯勒(Nessler)等人将此理论应用于定量分析化学领域,并且设计了第一台比色计。

到1918年,美国国家标准局制成了第一台紫外可见分光光度计。

此后,紫外可见分光光度计经不断改进,又出现自动记录、自动打印、数字显示、微机控制等各种类型的仪器,使光度法的灵敏度和准确度也不断提高,其应用范围也不断扩大。

[1]从仪器理论上讲,各种紫外可见分光光度计,都是根据比耳定律设计的;而比耳定律研究的是在平行光、单色光的条件下,物质对光的吸收。

但是,紫外可见分光光度计的单色器不可能得到真正的单色光。

并且,单色器系统不同,它产生的单色光的纯度(光谱带宽)也不同,并且光通过物质时,也不可能是真正的平行光。

因此,严格地说,实际工作中,任何紫外可见分光光度计,都不可能真正满足比耳定律。

所以,紫外可见分光光度计都是针对近似平行光、近似单色光的条件设计的。

所以,就看谁设计、制造仪器最能满足或接近比耳定律(或产生的比耳定律的偏离最小),谁的仪器到了使用者手里,由于非平行光或非单色光产生的分析误差最小,谁的仪器就最好(当然还有杂散光、噪声、稳定性等要求)。

这就是从仪器学理论,去看紫外可见分光光度计的设计、制造误差的最根本、最本质的问题;也是使用者从仪器学理论去看紫外可见分光光度计的分析误差的最根本、最本质的问题。

二.工作原理吸收光谱物质的吸收光谱本质上就是物质中的分子和原子吸收了入射光中的某些特定波长的光能量,相应地发生了分子振动能级跃迁和电子能级跃迁的结果。

由于各种物质具有各自不同的分子、原子和不同的分子空间结构,其吸收光能量的情况也就不会相同,因此,每种物质就有其特有的、固定的吸收光谱曲线,可根据吸收光谱上的某些特征波长处的吸光度的高低判别或测定该物质的含量,这就是分光光度定性和定量分析的基础。

分光光度分析就是根据物质的吸收光谱研究物质的成分、结构和物质间相互作用的有效手段。

朗伯比尔定律紫外可见分光光度法的定量分析基础是朗伯-比尔(Lambert-Beer)定律。

朗伯定律是说明光的吸收与吸收层厚度成正比,比耳定律说明光的吸收与溶液浓度成正比;如果同时考虑吸收层厚度和溶液浓度对光吸收率的影响,即得朗伯-比耳定律。

波长范围紫外可见分光光度计是基于物质分子对200nm-700nm区域内光辐射的吸收而建立起来的分析方法。

由于200-780nm光辐射的能量主要与物质中原子的价电子的能级跃迁相适应,可以导致这些电子的跃迁,所以紫外可见分光光度计又成为电子光谱计。

三.主要应用3.1 检定物质根据吸收光谱图上的一些特征吸收,特别是最大吸收波长虽ax和摩尔吸收系数是检定物质的常用物理参数。

这在药物分析上就有着很广泛的应用。

在国内外的药典中,已将众多的药物紫外吸收光谱的最大吸收波长和吸收系数载入其中,为药物分析提供了很好的手段。

3.2 与标准物及标准图谱对照将分析样品和标准样品以相同浓度配制在同一溶剂中,在同一条件下分别测定紫外可见吸收光谱。

若两者是同一物质,则两者的光谱图应完全一致。

如果没有标样,也可以和现成的标准谱图对照进行比较。

这种方法要求仪器准确,精密度高,且测定条件要相同。

3.3 比较最大吸收波长吸收系数的一致性3.4 纯度检验3.5 推测化合物的分子结构3.6 氢键强度的测定实验证明,不同的极性溶剂产生氢键的强度也不同,这可以利用紫外光谱来判断化合物在不同溶剂中氢键强度,以确定选择哪一种溶剂。

3.7 络合物组成及稳定常数的测定3.8 反应动力学研究3.9 在有机分析中的应用有机分析是一门研究有机化合物的分离、鉴别及组成结构测定的科学,它是在有机化学和分析化学的基础上发展起来的综合性学科。

四.常见故障和排除方法象故障现可能原因排除方法一.开启电源开关,仪器无反应1.电源未接通2.电源保险丝断3.一起开关接触不良1.检查供电电源和连接线2.更换保险丝3.更换一起电源开关二.光源灯不工作1.光源灯坏2.光源供电器坏1.更换新灯2.检查电路,看是否有电压输出,请求维修人员维修或更换电路板三.显示不稳定1.仪器预热时间不够2.电噪声太大(暗盒受潮或电器故障)3.环境震动过大,光源附近气流过大或外界强光照射4.电源电压不良5.仪器接地不良1.延长预热时间2.检查干燥剂若受潮更换干燥剂,若不能解决要查线路3.改善工作环境4.检查电源电压5.改善接地状态四.透射比调不到0 1.光门漏光2.放大器坏3.暗盒受潮1.修理光门2.修理放大器3.更换暗盒内干燥剂五.透射比调不到10 0% 1.卤钨灯不亮2.样品室有挡光现象3.光路不准4.放大器坏1.检查灯电源2.检查样品室3.调整光路4.修理放大器六.测试结果不正常1.样品处理错误2.吸收池不配对3.波长不准4.能量不足1.重新处理样品2.对吸收池进行配对校正,求出校正值,进行矫正3.用镨钕滤光片调校波长4.检查光路或更换灯源七.建立浓度方程时数值输不进1.电路故障2.接插件接触不良1.送生产厂修理2.检查接插件八.打印机出错操作错误1.迅速关机,稍停后重新开机2.送生产厂修理九.打印机卡纸1.装纸不当2.打印机所坏1.迅速关机,稍后重新开机2.检查或更换打印机五.紫外可见分光光度计的选择紫外可见分光光度计的是化验室最常用的定量分析仪器之一,型号品种繁多,如何选择一台适用于您的分光光度计,请参考以下的选型方案:1 从波长范围选择既定出需要的波长范围,是属于紫外区(190nm-340nm),还是可见区(340nm-1100nm),或者是紫外可见全区域。

2从波长带宽选择不同的行业对于分光光度计的波长带宽有着不同的要求,单款越窄仪器的性能越优良但是相对价格也越昂贵。

不是每个行业都需要有比较窄的带宽,而是根据用户的需求去进行选择,只要适用就是最好的。

提到带宽,就必须提到杂散光,带宽较窄的情况下,一般杂散光也越小,杂散光确实也是衡量一台分光光度计的主要技术指标。

3从附加功能选择分光光度计的常见附加功能不外乎,全波长扫描及动力学扫描(时间扫描)。

全波长扫描指的是从波长的最低点到最高点或者设定的波长范围,仪器可以自动的把每个设定波长点的析光度或者透过率,全面的反映在扫描图谱上,得出样品在不同波长点的吸收特性。

动力学扫描也称为时间扫描,主要是应用于随时间变化样品的性质也发生变化的实验,我们用动力学扫描就可以比较清晰的看见某些样品随时间变化而变化的特性。

还有一些,双波长或者多波长的功能,主要是应用于一些需要测定几点不同波长的的样品。

4 随机软件及工作站随着电脑的普及,越来越多的分光光度计可以携带随机软件与电脑联机进行数据分析计算甚至于反控,在选择分光光度计的时候,也可以按实际需求去选择是否需要随机软件配置电脑,更方便的开展实验工作。

紫外分光光度计紫外-可见分光光度计的特点和用途:紫外-可见分光光度计是利用分光装臵将光源产生的连续光谱分成各种单色光,然后用单色光去照射待侧样品,研究样品对不同波长吸收强弱的一种仪器。

它具有灵敏度高,快速准确、操作简便和选择性强等优点,因此应用非常广泛。

在紫外-可见分光光度计的基础上发展了众多的光电类仪器,如生化分析仪、荧光分光光度计、原子吸收分光光度计等。

随着新技术、新材料、新工艺的发展和渗透,特别是计算机的引入,使紫外-可见分光光度计的性能有了很大的提高,从而促使紫外-可见分光光度计在分子生物学、生物化学等医学领域的研究中占有非常重要的地位。

紫外-分光光度计的原理:分光光度计的原理是物质在光的激发下,物质中的原子和分子所含的能量以多种方式与光相互作用而产生对光的吸收效应。

物质对光的吸收有选择性,各种不同的物质都有其各自的吸收光谱。

因此,每种物质都有其特有的、固定的吸收光谱曲线,可根据吸收光谱上的某些特征波长处吸光度的高低判别或测定该物质的含量,这就是分光光度定性和定量分析的基础。

分光光度分析就是根据物质的吸收光谱研究物质的成分、结构和物质间相互作用的有效手段。

根据紫外-分光光度计相对测量原理,即选定某一溶剂(蒸馏水、空气或试样)作为标准溶液,并设定它的投射比τ(即透过率T)为100%,而被测试样的投射比τ是相对与标准溶液而得到的。

透过率T的变化和被测物质的浓度有一函数关系,在一定范围内,它符合朗伯-比尔定律。

T(τ)= I/I。

A = KCL = 1Gt其中,T(τ):透射比;A:吸光度;C:溶液浓度;K:溶液的吸光系数;L:液层在光路中的长度;I:光透过被测试样后照射到光电转换器上的强度;I。

:光透过标准试样后照射到光电转换器上的强度。

仪器内的计算机根据朗伯-比尔定律设有一个线性回归方程的计算程序,所以只要输入标准试样的浓度值或线性回归方程中的系数M和N,就能直接测定未知溶液的浓度值。

紫外分光光度计主要元件构成及其功能①光源:分光光度计常用光源大致为热光源(钨灯、卤钨灯)和气体放电光源(氢灯、氚灯)两大类。

钨灯(W)适用的波长范围在320~2500nm之间,氢灯(H)属紫外灯,适用波长范围在185~375nm 之间。

氢灯可分高压灯和低压灯,两者均在185~375nm之间产生连续光谱。

氚灯(D2)光谱分布类似于H,但发光强度比H强3~5倍,是目前紫外光区常用光源;②单色器:是一种用来把光源发出的光(复合光)分解成单色光,并能任意改变所需波长的装臵。

它是分光光度计的关键部件。

常用的有棱镜和光栅两种;③比色杯:又称比色皿、比色池。

它是一种装待测样品的透明杯。

有时为了测量方便或自动控制的需要,改成流动液杯。

比色杯的光径有长有短,可根据待测样品吸光度大小而定。

比色杯可由玻璃和石英两种材料制成,玻璃比色杯适用于350nm以上的光区,石英比色杯则适用于紫外和可见光区;④检测器:在分光光度计中,把光信号转变成电信号输出的装臵称为检测器。

它分为光电电池、光电管和光电倍增管三种。

其中光电倍增管应具有较高的灵敏度而应用在目前生产的大多数紫外-可见分光光度计中;⑤信号处理系统:由检测器接收的光信号转变为电信号后,必须将其进行放大、计算处理后,再由显示系统显示。

现代紫外-可见分光光度计的信号处理系统,常用前臵放大器放大和微机运算,提高了仪器的灵敏度和功能。

微机的应用,使紫外-可见分光光度计又增添了许多功能,如自动调零、自动消除比色杯间的误差、直线回归运算等。

若配有输入程序的键盘,便可进行人机对话,对仪器进行全自动程序控制;⑥结果显示系统:测定结果的显示方式主要有微安表、电压表的指针式和数字式及荧光屏等几种,配上打印机和记录仪便形成一套完整的系统。
