《家庭电路故障及判断》经典例题
初三物理家庭电路故障专题

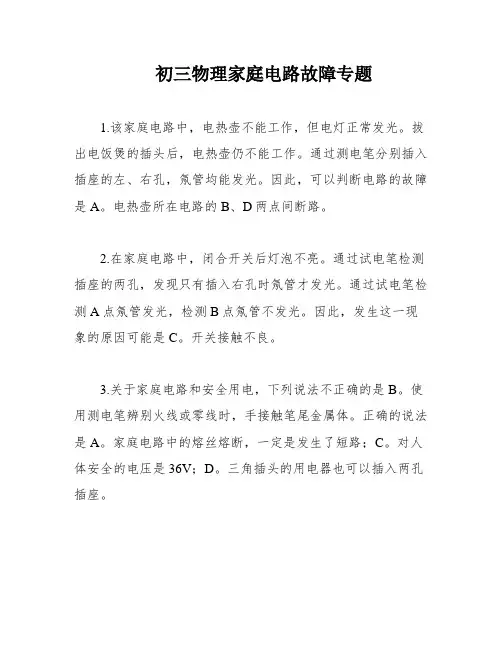

初三物理家庭电路故障专题1.该家庭电路中，电热壶不能工作，但电灯正常发光。
拔出电饭煲的插头后，电热壶仍不能工作。
通过测电笔分别插入插座的左、右孔，氖管均能发光。
因此，可以判断电路的故障是A。
电热壶所在电路的B、D两点间断路。
2.在家庭电路中，闭合开关后灯泡不亮。
通过试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
通过试电笔检测A点氖管发光，检测B点氖管不发光。
因此，发生这一现象的原因可能是C。
开关接触不良。
3.关于家庭电路和安全用电，下列说法不正确的是B。
使用测电笔辨别火线或零线时，手接触笔尾金属体。
正确的说法是A。
家庭电路中的熔丝熔断，一定是发生了短路；C。
对人体安全的电压是36V；D。
三角插头的用电器也可以插入两孔插座。
4.XXX同学发现家里的一盏电灯不亮了。
闭合开关S后，用试电笔测试a、b、c、d四点时，只有d点不发光。
因此，电路的故障可能是D。
c、d之间的某处断路了。
5.在家庭电路中，有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作。
正确的说法是C。
可能是插头插入这个插座时，导致火线和零线相接触形成了短路。
6.在该家庭电路中，正常发光的两盏灯突然全部熄灭。
经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光。
因此，造成这一现象的原因可能是D。
某盏电灯的灯丝断了。
7.在该电路中，电源电压不变，闭合开关S后，两灯都能发光。
一段时间后，其中一盏灯突然熄灭，此时两个电流表的示数均变小。
因此，出现这一现象的原因可能是B。
该电路中进户的火线断了。
8.小军学完初中知识后，家中的电灯不亮。
他试图用试电笔测试图中的四个点a、b、c、d，发现只有b点不亮。
请帮他分析可能发生的故障。
可能的故障是b、c之间某处断路。
9.在图中所示的电路中，闭合电键S后，电灯L不亮，保险丝也没有熔断。
某同学用测电笔测试灯头的两根电线C和D，发现这两处都能使测电笔的氖管发光。
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
家庭电路故障分析
家庭电路故障分析专题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．2．小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合a b c点时，测电笔开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试,,的氖管都发光，则电路的故障可能为______________．4．如图所示，当开关s闭合后，发现电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路的可能故障：（1）测电笔只在a、d点发光：_____；（2）测电笔只在b点不发光：_____；（3）测电笔在a、b、c、d各点都发光：_____。
5．人们使用两脚插头台灯时，往往会随意插入两孔插座中．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，6．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．7．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．8．家庭电路中，电灯正常发光。
九年级物理家庭电路故障及判定经典例题
九年级物理《家庭电路故障及判定》经典例题学会判定家庭电路常见的故障不仅能提高学生学以致用的意识，还能解决实际生活中的问题，培育学习爱好。
因此，家庭电路的故障及判定是常考的题型之一，家庭电路常见故障有：开路、短路和线路故障。
1．开路电灯不亮，用电器不工作，说明电路中显现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
2．短路短路确实是指电流没有通过用电器而直接组成通路。
发生短路时，电路中的电阻很小，电流专门大，保险丝自动熔断。
判定短路故障的常见方式是：断开所有效电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V 的灯泡，闭合总开关，假设发觉那个灯泡正常发光，那么电路中存在短路；假设发觉那个灯泡发光较暗，那么电路可能是正常的。
3．线路故障线路故障的一个缘故是线路连接处接触不良，线路故障的另一个缘故是线路严峻老化。
一、显现断路，用测电笔判定例1．（2020 杭州）如图1所示，闭合电键S后，发觉电灯L不亮，且保险丝没有熔断。
某同窗用测电笔测试灯头的两根电线C、D，发觉这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么能够判定故障是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
正常情形下，零线与大地之间电压为零（这即是“零线”名称的由来），火线与大地之间电压是220V，能使测电笔发光（这即是“火线”名称的由来）。
题目中，测电笔在测试A、C、D时，氖管都发光，说明这三处都与大地间有电压。
这说明C、D之间无电压，这确实是灯泡尽管与火线联通，但可不能发光的缘故。
咱们也能够用排除法来判定：若是选A或B，火线和零线短路及电灯L短路，都会使电路中电流过大，造成保险丝没有熔断，二题目告知咱们保险丝没有熔断；假设选C，AC段某处断路，会使C与火线离开接触，就可不能使测电笔的氖管发光。
家庭电路故障和画图专题
家庭电路故障和画图专题例1、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。
故障原因可能是（）A. 进户线火线上的熔丝烧断B. 进户线零线断了C. 书桌边的插座与零线断开D. 书桌边的插座与火线断开1、在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。
引起这两种故障的可能原因是（）A. 前者是插座短路，后者是灯泡短路B. 前者是插头短路，后者是灯泡短路C. 两者都是插座短路D. 两者都是插头短路2、小明家中的4盏电灯突然全部熄灭了,他检查保险丝发现未熔断,于是用测电笔测试室内各处电路,氖管均不发光,他作出如下判断,正确的是（）A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了3、小李家中的电灯不亮,电冰箱等用电器也不工作,但检查保险丝没有熔断,用测电笔测试所有的导线接头及用电器时,测电笔氖管均发光,则他家的电路故障可能是（）A. 入户电源线的某处火线和零线短路B. 入户电源线的火线某处断路C. 入户电源线的零线某处断路D. 供电局停电4、小明买来新的三孔插座,在更换插座时,他发现自己家的老式楼房里没有安装地线。
小明认为,零线在户外就已经和大地相连,把图中A孔与B点连接起来,就可以将A孔接地了。
如果按小明的说法连接,当C点出现断路时,将带有金属外壳的用电器接入插座后,带来的安全隐患是（）A. 用电器开关闭合时，外壳会带电，人接触外壳易触电B. 用电器开关闭合时，会短路，造成电流过大，引起火灾C. 无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D. 用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电5、(2011·十堰)如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（）A. 灯泡的灯丝断了B. 导线bc间断路C. 插座内部短路D. 进户零线断路6、暑期,徐延同学家新装了一台3kW的空调机,试用了一会儿,家中突然停电,检查发现熔丝断了。
中考物理 家庭电路故障的分析问题 培优练习(含答案)含答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。
当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W【答案】AB【解析】【分析】【详解】A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由2UPR可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
中考物理家庭电路故障的分析问题综合练习题及详细答案
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
【详解】
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
中考物理家庭电路故障的分析问题综合经典题附详细答案
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
故选B。
8．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．某盏灯灯丝断了B．某开关处短路了
C．进户线的零线断了D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
故选C。
11．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
A．开关断路，指示灯短路B．指示灯断路，电热丝短路
C．电热丝断路，开关短路D．指示灯断路，开关短路
初中物理家庭电路故障专题
初中物理家庭电路故障专题家庭电路故障家庭电路中常见的故障有短路和断路两种情况。
短路可能是因为用电器总功率过大或者插座火线和零线相接触形成。
短路会导致保险丝熔断，从而使用电器都停止工作。
断路可能是因为进户零线或火线断路，或者室内火线或零线某处断路。
不同的断路情况会导致不同的后果，如氖管是否发光等。
练：1、当手机充电器插头插入插座时，家里所有的用电器都停止工作。
这可能是因为插座的火线和零线原来就相接触形成了短路。
2、XXX家中的电路中，灯和电热壶均正常工作。
正确的说法是：a是零线，b是火线；若进户零线断路，则灯和电热壶均不工作，测电笔接C点时不发光；若电热壶断路，则灯仍正常工作，测笔接B、D两点时均发光；若C、D两点间导线断路，则灯仍正常工作，电热壶不工作，测电笔接B、D两点时均发光。
3、使用白炽灯泡时，常见的故障有灯泡的灯丝断了、灯泡不亮、灯头内的电线断了、灯头、开关等处的接线松动。
这些故障可能导致开路或短路，需要相应的检修方法。
4、灯头里的两个线头相碰、插座中的两线头相碰、照明电路的开关里两线头相碰，都可能引起保险丝熔断。
5、XXX家中所有的照明灯都突然熄灭，检查发现总开关已跳闸。
故障可能是台灯插头处出现了短路、台灯灯泡处出现了短路、台灯开关的两接线碰线或插座处出现了短路。
6、小军家中的电灯不亮，他测试图中的a、b、c、d四点时，只有d点不发光。
可能发生的故障是、之间某处断路。
7、甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。
甲图产生的原因是未接地或接地不良，乙图产生的原因是短路。
8、这是一条新安装的家庭电路。
在安装保险丝之前，先将四只灯泡分别接到接线柱上。
当只闭合开关1时，两只灯泡发光较暗；当只闭合开关2时，两只灯泡正常发光；当只闭合开关3时，两只灯泡不发光。
根据这些情况，正确的判断是（）。
A：灯泡额定电压相同；B：灯泡额定电压不同；C：灯泡连接方式不同；D：无法确定。
通常人体安全电压不高于36V，因此在日常生活中要注意用电安全。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)含答案
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
家庭电路故障训练题汇编
家庭电路故障训练题例1、如图所示，开关S 闭合后灯L 不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是：A 灯泡发生短路B 灯泡发生断路C 进户火线烧断D 进户零线烧断D（二）、用电灯检查例2、小明家在新家装修时，家庭电路安装好后，电工为了检验电路中是否存在短路现象，去掉熔丝后，在熔断器上接一试验灯泡进行诊断.（1）．闭合开关，试验灯泡正常发光，其他电灯不亮，说明电路短路（2）．闭合开关，试验灯泡和灯L都发光，但都较暗，说明电路。
正常（3）．闭合开关，试验灯泡和灯L都不发光，说明电路。
断路（三）、用导线检查例3、如图所示，闭合开关后，电灯不亮，已知是电路中af 之间有一处断路，请用工具检查出故障部位。
说出使用的工具和判断方法。
a、b、c、d、e、f 是六个检测点。
正确的方法：用一根带绝缘层、两端露出铜丝的导线，一端接在 a 点，另一端分别依次碰触b、c、d 三点。
如果在某点时灯能亮，则说明该点与上一点之间存在断路。
如果都不亮,则说明是ef 间有断路.二、常见家庭电路典型试题解析例1、小张晚上回家后开灯灯不亮，电冰箱也停止了工作，经检查熔丝未断，用测电笔测试室内电路，氖管均能发光，由此可判断（）A、进户火线开路；B、进户零线开路C、灯泡全部烧坏D、电路中某处短路答案：B例2、如图所示闭合开关后，灯泡不亮，经检查熔丝未断，用测电笔测试导线接头A、B、C、三处，氖管都发光，测试D 处，氖管不亮。
则故障是（）A、A 处接线松动B、开关接触不良C、灯泡与灯座松动D、与灯座连接的零线断了既CD 导线断了故选D。
例3、如图所示闭合开关后，灯泡不亮，经检查熔丝未断，用测电笔测试导线接头A、B、C、D 四处，氖管都发光。
则故障是（）A、进户零线断了B、开关接触不良C、灯泡与灯座松动D、与灯座连接的零线断了既CD 导线断了故选A。
例4、小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D 四处，氖管都发光，测试E 处氖管不亮，则故障是（）A、进入插头的火线开路B、开关B、C 间开路C、电灯C、D 间开路D、导线D、E 间开路D例5、小明家里只开一盏电灯，其他用电器都不用，为了看电视，他在电视机开关闭合之前，将电视机的两脚插头插入两孔插座中，结果电灯立即熄灭，经检查灯泡是好的，熔断器烧断，则产生这种现象的原因是（）A、进户火线开路B、电路中用电器总功率过大C、电视机的插头内有短路D、两孔插座内原来已经有短路了故答案选C。
九年级物理家庭电路故障分析50题附答案
九年级物理家庭电路故障分析50题附答案一、单选题（共40题；共80分）1.把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能A. 此时的功率太大，保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是（）A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断。
（完整版）家庭电路故障分析习题
（完整版）家庭电路故障分析习题家庭电路故障分析1、⼩明把台灯插头插⼊插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这⼀故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、⼩明刚把台灯插头插⼊插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这⼀故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使⽤的⽤电器总功率过⼤；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选⽤太细。
4、家庭电路中装有符合规格的保险丝，如果电路发⽣短路，请你想象⼀下，发⽣的现象是下列哪⼀个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换⼀根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更⼤的保险丝，再闭合电闸；C、断开电闸，⽤铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空⽓开关跳闸后，复位时⼜⽴即跳起，这可能是：A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过⼤；D、空⽓开关的额定电流过⼩。
7、⼩明家新安装了⼀盏电灯，当开关闭合时，发现电灯不亮，空⽓开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在⼀处故障。
⼩明学电⼯的检修⽅法，在保险丝处接⼊⼀个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红⾊；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、⼩强学习了家庭电路的知识后，回家安装了⼀盏电灯，闭合开关后发现电灯不亮，他⽤测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
中考物理家庭电路故障的分析问题综合经典题及答案
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
家庭电路故障与常规故障
家庭电路故障与常规故障1.如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是（）A.插座短路B.进户的火线断路C.进户的零线断路D.电灯的灯丝断路2.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中的空气开关跳闸，一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上3.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可能是（）A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D.插座短路4.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。
若电路中只有一处故障，则是（）A.灯L2短路B.灯L2所在支路开路C.c、d两点间开路D.c点左侧的零线开路5.如图所示，是小华家的一部分电路，他家电路的火线与零线之间的电压是___V；一天晚上她发现一盏电灯突然熄灭了，他用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是___。
6.电工师傅常用额定电压为220V的灯泡L o（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（）A.L0发光呈暗红色，说明该支路正常B.L0正常发光，说明该支路断路C.L0不发光，说明该支路短路D.电路没有故障时，闭合任一开关，L0会正常发光7.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。
专题30家庭电路故障的分析与判断(原卷版+解析)
专题30 家庭电路故障的分析与判断家庭电路故障原因分析：①若保险丝熔断——电路发生短路或接入电路的用电器总功率过大；②若所有用电器不工作，电路中各点均无电流（试电笔不亮），进户火线断路；③若所有用电器不工作，电路中和火线直接连接导线能使试电笔发光，则进户零线断路；④若所有用电器不工作，插座两孔均能使试电笔发光，则进户零线断路；⑤若部分用电器不工作，则为用电器自身断路或者局部断路。
注意：支路开关两个线头相接不会导致短路现象一．选择题（共12小题）1．如图所示，这是家庭的部分电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是（）A．进户火线断路B．进户零线断路C．灯丝烧断D．CD间断路2．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。
若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路3．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。
当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。
经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。
下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光4．如图某家庭电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。
拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则（）A．仅在电热壶的C、B两点间发生了断路故障B．仅在电热壶的C、B两点间发生了短路故障C．仅在导线AB间发生断路故障D．因插座有接地线，所以发生了上述故障5．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是（）A．c、d两点间断路B．灯L2断路C．灯L2短路D．进户线零线断路6．如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。
串并联电路、家庭电路的故障及诊断 知识点习题及答案
串并联电路、家庭电路的故障及诊断一、归纳1、串联电路中，发生断路时，电路中无电流，灯坏两端有电压，好灯两端无电压2、串联电路中，发生短路时，电路中有电流，被短路的灯两端无电压3、如果○V有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路。
4、如果○A有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。
二、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。
2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压），则电压表两接线柱之间的电路开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
（适用于多用电器串联电路）三、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为0V表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。
诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了；（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
“症状”2：电压表示数为“0”。
诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。
“症状”3：电流表示数为“0”。
诊断：（1）电流表所在的电路与电源两极构成的回路上有断路；（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）；（3）电流表被短路。
“症状”4：电流表被烧坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《家庭电路故障及判断》经典例题
学会判断家庭电路常见的故障不仅能提高学生学以致用的意识，还能解决实际生活中的问题，培养学习兴趣。
所以，家庭电路的故障及判断是常考的题型之一，家庭电路常见故障有：开路、短路和线路故障。
一、出现断路，用测电笔判断
例1．（2009 杭州）如图1所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是（）
A．火线和零线短路
B．电灯L短路
C．电线AC段某处断路
D．电线BD段某处断路
点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
正常情况下，零线与大地之间电压为零（这便是“零线”名称的由来），火线与大地之间电压是220V，能使测电笔发光（这便是“火线”名称的由来）。
题目中，测电笔在测试A、C、D时，氖管都发光，表明这三处都与大地间有电压。
这说明C、D之间无电压，这就是灯泡虽然与火线联通，但不会发光的原因。
我们也可以用排除法来判断：如果选A或B，火线和零线短路及电灯L短路，都会使电路中电流过大，造成保险丝没有熔断，二题目告诉我们保险丝没有熔断；若选C，AC段某处断路，会使C与火线脱离接触，就不会使测电笔的氖管发光。
而BD段某处断路一方面造成灯泡断路而不能发光，另一方面使D点通过灯丝与火线联通，能使氖管发光。
答案：D
二、出现短路，用灯泡判断
例2．（2009 四川绵阳）灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断
A．线路安装完全正确，因为灯泡正常发光
B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路
D．仅由此不能判断线路是否有问题
点拨：要明确，保险丝与用电器是串联连接的。
将火线上的保险丝取下，换上的灯泡与电路中原来的用电器也是串联的。
如果原来的电路没有问题，那么它们的总电压是220 V，这个换上的灯泡因实际电压低于额定电压而不能正常发光；现在发现这个换上的灯泡正常发光，只能说明它的电压就是220 V，也就是原来的用电器两端电压为零，即电路中有短路。
答案：B
三、线路故障，观察判断
例3．（2009 金华）近年来有许多重大火灾都是因线路故障造成的。
线路故障的一个原因是线路连接处接触不良。
当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。
线路故障的另一个原因是线路严重老化。
由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。
当导线之间发生短路时，导线中电流过(填“大”或“小”)，酿成火灾。
点拨：当线路连接处接触不良时，与连接完好相比该处的阻值将增大，而整个电路的电流可以认为不变，根据,该处消耗的电功率将增大。
当导线之间发
生短路时，可以认为R=0，根据，导线中电流过大，导线会因过热而引发火灾。
答案：增大大。
