第7章 岩土工程稳定性评价教学提示:通过本章的学习,要求学生在了解地基、基坑以及围岩稳定性评价的基本内容的基础上,能将工程地质学的基本知识点与工程实践紧密结合,理解岩土工程稳定性评价的重要意义。

教学要求:岩土工程在施工过程中必然受到自然和人为等不确定性因素的影响,使得系统的稳定性的分析成为更加复杂的工作。

学习本节内容时,要求能理论联系实际,对地基、基坑及围岩的稳定性进行系统的理解,重点是评价的目标及主体内容,以便更好地确保建设工程在施工和运行过程中稳定性,确保工程的安全、高效。

对任何地表建筑物而言,其地下工程部分均属于隐蔽建筑,它的勘察、设计和施工质量直接关系到整个建筑物的安危。

实践证明各种事故,均与地基基础有关,一旦发生问题,补救起来也非常困难。

岩土性质与结构、边坡高度与坡度、工程质量与经济等多种因素,以及地质与水文条件复杂、高填深挖或特殊需要时,路基边坡的稳定性分析就显得十分重要。

7.1 地基稳定性评价处理由于地面空间逐渐减少,在一些薄弱地段兴建工程的情况越来越多。

地层一般进入稳定变形期之后,有些建筑物不采取任何抗变形措施均可施工;但有时由于受特殊地质因素影响,地基未能达到长期稳定,将会给工程留下隐患;或者某些拟建的重要建筑物对地表稳定性要求很高,此时就应该考虑地表进入稳定期后对残余变形的影响。

地基是直接支承建(构)筑物重量的地层有天然地基与人工地基之分。

天然地基是未经加固的地基,基础直接砌置其上;人工地基是经人工加固处理后的地基,若基础埋置深度小于5 m时称为浅基,基础埋置深度等于或大于5 m时称为深基。

基础指的是建(构)筑物在地下直接与地基相接触的部分。

图7.1给出了地基与基础的示意图。

地基稳定性研究是各种建筑物与构筑物岩土工程勘察与设计中的最主要任务。

地基稳定性包括地基强度和变形两部分。

若建筑物荷载超过地基强度、地基的变形量过大,则会使建筑物出现裂隙、倾斜甚至发生破坏。

为了保证建筑物的安全稳定、经济合理和正常使用,必须研究与评价地基的稳定性,提出合理的地基承载力和变形量,使地基稳定性同时满足强度和变形两方面的要求。

岩体工程稳定性问题

岩体工程稳定性问题

坚硬岩体中的块体滑移
块 状 结 构 岩 体 的 块 体 滑 移
C.碎裂松动: 碎裂结构岩体在张力和振动力作用 下容易松动、解脱,在洞顶则产生 崩落,在边墙上则表现为滑塌或碎 块的坍塌。
碎裂岩体松动解脱
碎裂结构围岩塌方示意图
• (4)岩爆 • 岩爆是围岩的一种剧烈的脆性破坏,常以“爆炸”的形 式出现。岩爆发生时能抛出大小不等的岩块,大型者常 伴有强烈的震动、气浪和巨响,对地下开挖和地下采掘 事业造成很大的危害。 • 岩爆的产生需要具备两方面的条件:高储能体(高 强度、块体状或厚层状的脆性岩体)的存在,且其应力 接近于岩体强度是岩爆产生的内因;某附加荷载的触发 则是其产生的外因(一是机械开挖、爆破以及围岩局部 破裂所造成的弹性振荡;二是开挖的迅速推进或累进性 破坏所引起的应力突然向某些部位的集中)。 • 四川绵竹天地煤矿曾多次发生岩爆,最大的一次将 20余吨煤抛出20米远。四川南桠河三级电站隧洞(埋深 350~400m)开挖过程中通过花岗岩整体结构岩体段时就 曾发生过岩爆。开挖后不久,洞壁表部岩石发出了劈劈 啪啪的响声,同时有“洋葱”状剥片自岩壁上弹射出。
散体结构岩体发生塑性挤出的几种情形
(2)膨胀内鼓:洞室开挖后围岩表部减压区的形 成往往促使水分由内部高应力区向围岩表部转移, 结果可使某些易于吸水膨胀的岩层发生强烈的膨胀 变形。这类膨胀变形显然是与围岩内部的水分重分 布相联系的。除此之外,开挖后暴露于表部的这类 岩体有时也会从空气中吸收水分而膨胀。 遇水后易于强烈膨胀的岩石主要有富含粘土矿物 (特别是蒙脱石)的塑性岩石和硬石膏。有些富含蒙 脱石粘土质岩石,吸水后体积可增大14%~25%,而 硬石膏水化后转化为石膏,其体积可增大20%。所 以这些岩石的膨胀变形能造成很大的压力,足以破 坏强固的支护结构,给各类地下建筑物的施工和运 营带来很大的危害。

地下工程岩体的稳定性分析

地下工程岩体的稳定性分析

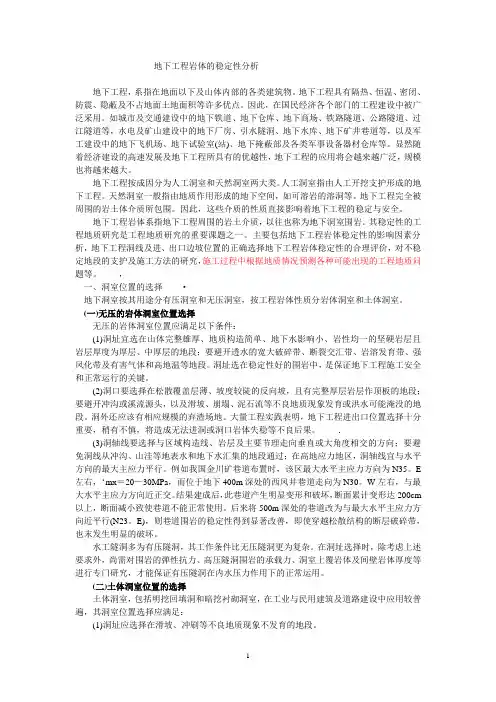

地下工程岩体的稳定性分析地下工程,系指在地面以下及山体内部的各类建筑物。

地下工程具有隔热、恒温、密闭、防震、隐蔽及不占地面土地面积等许多优点。

因此,在国民经济各个部门的工程建设中被广泛采用。

如城市及交通建设中的地下铁道、地下仓库、地下商场、铁路隧道、公路隧道、过江隧道等,水电及矿山建设中的地下厂房、引水隧洞、地下水库、地下矿井巷道等,以及军工建设中的地下飞机场、地下试验室(站)、地下掩蔽部及各类军事设备器材仓库等。

显然随着经济建设的高速发展及地下工程所具有的优越性,地下工程的应用将会越来越广泛,规模也将越来越大。

地下工程按成因分为人工洞室和天然洞室两大类。

人工洞室指由人工开挖支护形成的地下工程。

天然洞室一般指由地质作用形成的地下空间,如可溶岩的溶洞等。

地下工程完全被周围的岩土体介质所包围。

因此,这些介质的性质直接影响着地下工程的稳定与安全。

地下工程岩体系指地下工程周围的岩土介质,以往也称为地下洞室围岩。

其稳定性的工程地质研究是工程地质研究的重要课题之一。

主要包括地下工程岩体稳定性的影响因素分析,地下工程洞线及进、出口边坡位置的正确选择地下工程岩体稳定性的合理评价,对不稳定地段的支护及施工方法的研究,施工过程中根据地质情况预测各种可能出现的工程地质问题等。

,一、洞室位置的选择·地下洞室按其用途分有压洞室和无压洞室,按工程岩体性质分岩体洞室和土体洞室。

(一)无压的岩体洞室位置选择无压的岩体洞室位置应满足以下条件:(1)洞址宜选在山体完整雄厚、地质构造简单、地下水影响小、岩性均一的坚硬岩层且岩层厚度为厚层、中厚层的地段;要避开透水的宽大破碎带、断裂交汇带、岩溶发育带、强风化带及有害气体和高地温等地段。

洞址选在稳定性好的围岩中,是保证地下工程施工安全和正常运行的关键。

(2)洞口要选择在松散覆盖层薄、坡度较陡的反向坡,且有完整厚层岩层作顶板的地段;要避开冲沟或溪流源头,以及滑坡、崩塌、泥石流等不良地质现象发育或洪水可能淹没的地段。

地质勘测报告岩石力学性质测试与岩石稳定性评价

地质勘测报告岩石力学性质测试与岩石稳定性评价

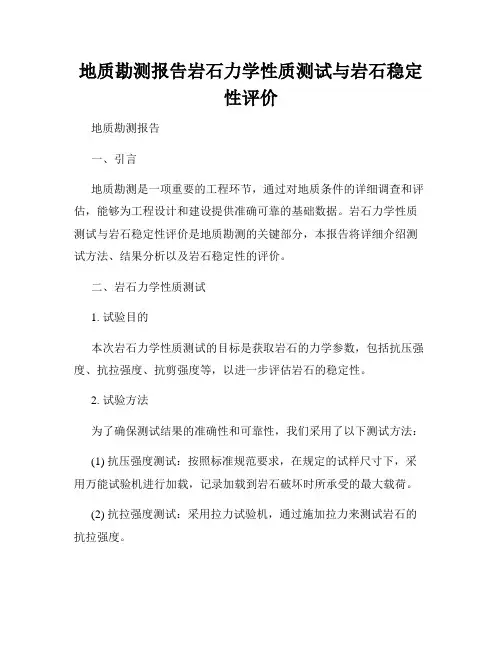

地质勘测报告岩石力学性质测试与岩石稳定性评价地质勘测报告一、引言地质勘测是一项重要的工程环节,通过对地质条件的详细调查和评估,能够为工程设计和建设提供准确可靠的基础数据。

岩石力学性质测试与岩石稳定性评价是地质勘测的关键部分,本报告将详细介绍测试方法、结果分析以及岩石稳定性的评价。

二、岩石力学性质测试1. 试验目的本次岩石力学性质测试的目标是获取岩石的力学参数,包括抗压强度、抗拉强度、抗剪强度等,以进一步评估岩石的稳定性。

2. 试验方法为了确保测试结果的准确性和可靠性,我们采用了以下测试方法:(1) 抗压强度测试:按照标准规范要求,在规定的试样尺寸下,采用万能试验机进行加载,记录加载到岩石破坏时所承受的最大载荷。

(2) 抗拉强度测试:采用拉力试验机,通过施加拉力来测试岩石的抗拉强度。

(3) 抗剪强度测试:采用剪切试验机,在事先制备好的试样上施加剪切力,记录岩石的抗剪强度。

(4) 其他性质测试:根据工程需要,还可以进行岩石的弹性模量、泊松比等性质的测试。

3. 试验结果与分析根据实际测试数据,我们计算得到了岩石的力学参数,并进行了详细的分析。

通过对抗压强度、抗拉强度和抗剪强度的测定,我们可以评估岩石的抗力及其稳定性,为工程设计提供依据。

三、岩石稳定性评价1. 稳定性问题分析通过对已有数据和实际情况进行综合分析,我们发现岩石存在以下稳定性问题:(1) 岩体结构破碎严重,存在大量裂缝和节理,强度较低。

(2) 岩体存在较强的荷载压力,导致其抗压强度不足,有发生强力破碎的风险。

(3) 岩体受水文条件影响,存在较大的湿胀和干缩变形,容易引起滑坡和坍塌。

2. 稳定性评价方法为了对岩石的稳定性进行评价,我们采用了以下方法:(1) 岩体稳定性数值模拟:通过建立数值模型,模拟不同荷载条件下岩体的稳定性,分析可能的变形和破坏形式。

(2) 稳定性定量评价:根据已有数据和分析结果,结合相关标准和规范,对岩石的稳定性进行定量评价,给出具体的稳定性等级。

岩体的工程性质及稳定性评价

岩体的工程性质及稳定性评价
第一节 岩体及岩体结构概述
一、岩体概述
1、岩体(rockmass):
与工程活动有关的那部分地 质体,地壳的一部分。
岩体的范围:
取决于工程的形状、位置、 工程类型、工程规模等。
一、岩体概述
2、岩体分类
按岩体对工程作用特征可分为三大类: 地基岩体:房屋、桥梁、路基等下岩体; 边坡岩体:人工开挖暴露出来的斜坡岩体; 周围岩体:隧道等地下工程周围的岩体。
(一)地质成因类型
1.
岩体在成岩过程中形成的结构面。
沉积结构面是沉积岩在沉积和成岩过程中形成的,有层理
面、软弱夹层、沉积间断面和不整合面等。
岩浆结构面是岩浆侵入及冷凝过程中形成的结构面,包括
岩浆岩体与围岩的接触面、各期岩浆岩之间的接触面和原
生冷凝节理等。
变质结构面在变质过程中形成,分为残留结构面和重结晶
的平整光滑程度。 结构面壁的粗糙程度对
抗剪强度有利。
2、结构面的特征 (4)粗糙度: 大规模的粗糙度:
也称起伏度

起伏度: 用起伏坡面与结构面平 均平面夹角i表示。
2、结构面的特征
(4)粗糙度:

中等规模粗糙度——分三种 结
台阶形

波浪形
面 抗
平面形

小规模的粗糙度——分三种 强
粗糙的
过程中,在岩体内形成的具有一定的延伸方向和 长度,厚度相对较小的地质界面或带。 岩块(Rock block 或 Rock)指不含显著结构面 的岩石块体,是构成岩体的最小岩石单元体。 岩体(Rockmass)是指地质历史过程中形成的, 由岩块和结构面网络组成的,具有一定的结构并 赋存于一定的天然应力状态和地下水等地质环境 中的地质体。

岩体结构及其稳定性分析

岩体结构及其稳定性分析

划分岩体结构的目的:定性评价 岩体稳定性。
岩体结构类型及其特征表 7-7
完整状态
地下水
结构类型
1 块状结构
结 构 面 间 完整性系数 距(cm)
50~100 0.35~0.75
作用特征
甚微
2 镶嵌结构 <50 <0.35
含、导水不
明显
3 碎裂结构 <50 <0.35
显著,软、泥
化,渗流
4 层状结构 30~50 薄 0.30~0.60 薄 软 、 泥 化 显 层<30 层<0.40 著
①范围大; ②强度、稳定性低。 2、岩体稳定:指在一定时间内、一 定条件(自然、人为)下岩体不产生 破坏性剪切滑移、塑性变形和张裂破 坏。
3、岩体稳定性分析:包括—— ⑴结构分析 ⑵力学分析 ⑶类比分析 一般需将三种分析方法进行相
互补充、验证,作出综合评价。
二、岩体结构
㈠概念 岩体结构是指岩体中①结构面
1 卸荷裂隙——岩体受河流切 割、开挖等形成临空面,应力 释放等作用引起,张裂。
2 风化裂隙——表层风化带,裂 隙产状无规律,短小密集。
3 风化夹层——沿原结构面发 育形成,延深比风化裂隙大, 产状受原结构面控制。风化夹 层多呈松散、破碎状,含泥质, 水稳定性差。如断层风化、岩 脉风化、夹层风化等。
1 赤平极射投影的实质。 2 物体的几何要素(点、线、
面)的投影。 3 结构面走向、倾斜、倾角的
投影表示。 4 赤平极射投影的作图方法。 5 判断岩体结构的稳定性。 ⑶评价岩体稳定性。
4 泥化夹层——地下水作用,使 原软弱夹层(粘土岩、泥灰岩、 页岩等)泥化,产状与岩层一 致。
5 次生夹泥层——地下水作用 产生次生夹泥,沿原结构面 (层面、裂隙、断层)形成, 受原结构面控制,结构面强度 低。

岩体工程(岩体结构与稳定性分析)

岩体工程(岩体结构与稳定性分析)

岩体结构与稳定性分析
3.2岩体边坡稳定性评价方法 一.边坡岩体变形破坏的基本形式 (一)基本形式分类 1.按滑坡面与岩层层面关系分类 2.按边坡破坏的滑动面形状分类 3.按岩体结构特性分类
岩体结构与稳定性分析
(二)影响边坡稳定的因素 岩石性质:岩石的成因,矿物成分,结构和强度 岩体结构:岩体的结构类型,结构面性状以及其与坡面的关系 水的作用:对岩土的软化,泥化作用,冲刷作用,静水压力和动水压力 作用等。 风化作用:使岩体的裂隙增多,扩大,透水性增强,抗剪抗压强度降低。 地震力:使边坡岩体的剪应力增大,抗剪强度降低。 地应力:开挖边坡使边坡初始应力改变。 地形地貌及人为因素:边坡不合理的设计,开挖和加载,大量施工用水 的渗入及爆破等。
岩体结构与稳定性分析
3.1岩体的结构特性 3.2岩体边坡稳定性评价方法
岩体结构与稳定性分析
一.结构面 1.分类 原生结构面,构造结构面,次生结构面
2.结构面的工程特征 产状,规模,形态,连续性,密集程度,张开度和填充情况 3.软弱夹层及泥化夹层特点 软弱夹层,泥化夹层
岩体结构与稳定性分析
二结构体 在岩体中被结构面切割的岩体被称为结构体体现了岩体的基本构造 和外貌特征。 分类 整体结构或块状结构(局部滑动或坍塌,深埋洞室的岩爆),镶嵌 结构(可沿结构面滑塌,软岩可产生塑性变形),碎裂结构(易引 起规模较大的岩体失稳,地下水加剧失稳),层状结构(易发生规 模较大的岩体失稳,地下水加剧失稳)
岩体结构与稳定性分析
三.岩体分类 1.按岩体完整程度分类 岩体的完整程度反映了其裂隙性,破碎岩石的强度和较完整岩石大 大削弱,尤其边坡和基坑工程更为突出。 2.按岩石质量指标RQD分类 是国际通用鉴别岩石工程性质好坏的方法,是利用钻孔直径为 54MM的金刚钻进的岩芯采取率来评价岩石质量。 3.按岩体基本质量指标BQ分类 我国首个岩体分级的国家标准,先确定岩体基本质量,再结合具体 工程特点确定岩体分级

岩土工程1岩体与土体的工程性质及评价精品文档

岩土工程1岩体与土体的工程性质及评价精品文档

14
压缩系数
a是表征土压缩性的重要指标之一
e~p曲线越陡, a就越大,土的压缩性越高 e~p曲线越平缓, a就越小,土的压缩性越低
15
压缩系数
压缩曲线不是直线,即使是同一种土,其压缩系 数也不是常量。
工程上为了便于统一比较,习惯采用 100kpa~200kpa范围的压缩系数来衡量土的压 缩性的高低 e1 e2 1000
CV
(TV )0.5 H2 t0.5
(2)时间平方根法( t )
CV
(TV )0.9 H2 t0.9
24
1.1.1.4次固结系数Ca
Ca
e1e2 logt2 logt1
e logt2
t1
经验公式:
Ca 0.0180
次固结对大多数土可不考虑, 但对软弱土不能忽略。
ES
z z
1e1

21
其它压缩性指标
体积压缩系数mv 单位应力作用下单位体积的体积变化
mV
1 ES

1e1
初始孔隙比
22
1.1.1.3固结系数Cv
定义:土的压缩随时间而增长的过程叫固结。 固结系数Cv: 表征土固结速率的一个特征系数。
CV

k(1 e)
w
23
(1)时间对数法(logt法)
cs
ei ei1 logpi1logpi
e logpi1
pi
Cs=(0.1~0.2)Cc
回弹再压缩土的压缩性减小
土体如果承受到比现 在大的压力,其压缩 性将降低,也就是说 土的应力历史对压缩 性有很大影响
软土地基加固
20
其它压缩性指标

工程地质学中的岩块稳定性分析

工程地质学中的岩块稳定性分析

工程地质学中的岩块稳定性分析岩块稳定性,是工程地质学中非常重要的一个分支,它主要研究岩体、土体等各种地质体的稳定性问题,这是任何一项岩土工程建设都必须考虑的问题。

岩块稳定性分析是工程地质学的重要内容之一,也是岩土工程学中非常关键的一环。

然而,它的分析方法与其它领域相比,仍然是一个相对较新的领域,而且在实践中也存在许多的难点和不确定性。

本文将结合实际案例,从岩石与岩块特性出发,探究岩块稳定性分析的方法和技术。

一、岩块的特性分析岩石和岩块的特性是岩块稳定性分析的基础,对岩石的特性进行详细的分析对于岩块稳定性分析非常重要。

1. 岩石的物理特性岩石的物理特性包括密度、孔隙率、韧性、压缩强度、抗拉强度等方面。

这些参数可以通过实验获得,比如用压力机测量压缩和抗拉强度,利用投影仪测量岩石的密度和孔隙率等。

这些物理特性不仅用于构建岩石模型,而且还是计算岩块稳定性的重要参数。

2. 岩石的结构特性岩石的结构特性包括岩石的孔隙结构、裂隙结构和岩石的物理结构等方面。

杂岩的结构复杂,多数为夹层状结构,破碎石和碎块石的结构比较松散,因此其稳定性分析需要特别考虑。

3. 岩石的岩性特性岩石的岩性特性包括岩石的成分以及其所处的地质环境等方面。

不同的岩石在不同的地质环境下,其稳定性表现会有所不同,因此需要特别考虑。

二、岩块稳定性分析方法在岩块稳定性分析方法上,国内外学者进行了广泛的研究,在分析方法和技术方面也有了长足发展,主要有以下几种方法。

1. 解析法解析法是最古老的一种分析方法,它利用数学模型和解析原理,推导出岩块的稳定条件和稳定方程。

这种方法原理简单,数据需求也少,但是它所推导出来的方程和理论只适用于不同地质情况下非常特定的岩块,因此,其实用范围较窄,而且未经实际检验,容易引起误差。

2. 数值分析法数值分析法是在计算机技术发展的基础上,才逐渐形成的一种分析方法,它利用计算机模拟岩块破坏的过程,通过数值计算来得出岩块的稳定性结果。

岩体稳定性评价

岩体稳定性评价

岩体稳定性分析与评价1 工程岩体的定义在工程地质中,把工程作用范围内具有一定的岩石成分、结构特征及赋存于某种地质环境中的地质体称为岩体。

岩体是在内部的联结力较弱的层理、片理和节理、断层等切割下,具有明显的不连续性。

这是岩体的重要特点,使岩体结构的力学效应减弱和消失。

使岩体强度远远低于岩石强度,岩体变形远远大于岩石本身,岩体的渗透性远远大于岩石的渗透性[1]。

工程岩体是十分复杂的,它受到自然地质作用和人类活动的共同影响。

工程岩体稳定性评价与利用一直是人们研究的热点话题,国内外相关方面的研究一直没有间断。

工程岩体通常是指与人类活动有关的地下或地表岩体,如地面的斜坡边坡、岩石基础、水库岸坡、地下硐室围岩以及矿区岩体等。

具体而言工程岩体具有以下四个方面的含义:(1)岩体中普遍存在的节理裂隙、断层、层里等软弱面不连续使大部分岩体失去了连续性而呈现出非线性大变形的力学形态。

岩体的变形与强度特征在很多情况下都是由这些结构面控制的,加之岩体介质本身的非均质性,使得岩体的力学形态比土体复杂的多。

(2)由于各种条件的限制,工程岩体往往不可避免地处于高地应力、地下水、地震、地热等环境中,处于多因素控制的受力状态,使其变形与破坏规律更为复杂,经常涉及到固体力学—水力学—热力学场耦合作用。

(3)为满足工程建设要求,经常地对工程岩体进行各种扰动,如开挖、回填、加固处理等,从而使得工程岩体在时间和空间上呈现出复杂的性态特征。

(4)大多数工程岩体均为地表相对较浅的地壳岩体,经历各种地质营力作用,因人类工程活动表现为卸荷岩体力学行为和特征,不同于常规的加载岩体力学特征。

2工程岩体稳定性的影响因素及破坏形式通常来讲,影响岩体稳定性的结构性因素主要是其自身的结构特征,其次是人类工程活动,最后是环境因素,包括地下水、地应力、地震、地热等。

影响工程岩体稳定性的因素主要有以下几个方面:(1)岩块性质的影响包括岩石的坚硬程度、抗风化能力、抗软化能力、强度、组成、透水性等。

岩土工程勘察地基均匀性及稳定性评价分析

岩土工程勘察地基均匀性及稳定性评价分析

岩土工程勘察地基均匀性及稳定性评价分析[摘要]本文首先分析了岩土工程勘察的目的以及意义,分别从定量以及定性两方面对地基的稳定性以及均匀性进行了分析,针对地基工程的不稳定以及不均匀等问题采取了相应的对策措施。

希望本文的提出能为相关岩土工程勘察工作提供新的思路。

[关键字]岩土工程勘察地基均匀性稳定性评价分析0 引言建筑工程地质勘查的主要目的是为了查明建筑施工现场及其附近是否存在对建筑物产生影响的不良地质因素,勘察的内容包括明确施工场地的底层时代、结构、岩性以及具体分布情况,此外,还需要对施工现场的地下埋水条件以及其腐蚀性做出科学的评价,在明确地质情况的基础上,采取科学合理的地基应对措施来保证建筑物质量要求。

现场勘察工作本身必须遵循相关抗震以及勘察设计要求,通过结合建筑物的各项性质,采取多种方法如井探、钻探等进行综合勘察与评价,确保各项数据的准确性、合理性以及科学性,从而为建筑工程的基础设计提供科学的参考依据。

1 岩土工程勘察的目的及意义1.1 岩土工程勘察的目的岩土工程勘察在工程建设中起到了重要的作用,它是各项工程建设前提,没有对岩土进行勘察,就不能进行接下来的工程设计以及施工环节。

岩土工程勘察的目的是为了确定拟建工程场地的地质情况,经过对地质进行分析,从而为接下来的工程设计、施工环节提供场地的各项地质参数,并通过运用一些勘察测试手段及方法,对拟建工程场地进行调查,通过分析,判断出修建某种工程所需要的地质条件要求,并确定此工程建设过程中对自然环境可能造成的影响。

除此之外,通过岩土工程勘察,可以采取相应的措施,保证地基在施工过程中不至于产生过大的沉降变形。

最后,岩土工程勘察能够为工程的基础设计以及施工提供地基加固所需要的各种岩土工程资料。

1.2 岩土工程勘察的意义岩土工程勘察通过运用岩土工程的技术及方法,分析及评价拟建工程场地的地质环境特点以及岩土工程条件。

岩土工程所涉及的专业很广,它综合了气象、水文、岩土力学、地质学、工程学、化学以及环境学等学科,从这个方面来讲,岩土工程是一门及其复杂的学科。

岩体的工程性质

岩体的工程性质


y x z z
x2 x1 一般 般 (直线段的) z2 z1
4、应力—应变全过程曲线
刚性试验机 ① 裂隙压密阶段:压密强度 ② 弹性阶段(直线变形阶段):屈服强度 弹性阶段(直线变形阶段) 屈服强度 ③ 塑性阶段(新生微裂隙及扩容发展阶段): 峰值强度 ④ 破裂和破坏阶段(新生微裂隙不稳定发展阶 段):残余强度
§4.3 岩石的强度特性和变形特性
一、岩石试件的制备 岩石试件的制备 1、岩石的采样 采用蜡封或沥青封裹 以防风化和保 采用蜡封或沥青封裹,以防风化和保 持天然含水量。 2、试件的种类 试件的种类 ① 规则试件:圆柱体、立方体、棱柱 体。 ② 不规则试件 ③ 特殊形状:虎骨型、中空圆柱型。 手 制作或机械加 手工制作或机械加工
剪切盒 ⑵ 倾斜板间加压的单向剪切法
(单轴抗拉强 ㈢ 利用 (单轴抗压强度)和 t c 度)推算抗剪强度指标
⑴ 威尔克
1 c c t 2 c t 2 c t
1 c t 2
㈠ 蠕变和应力松弛 蠕变:在常应力作用下随时间而缓慢增长 的应
变。
应力松弛 在常应变作用下,应力随时间而逐 应力松弛: 在常应变作用下 应力随时间而逐
渐衰减。 瞬时弹性应变 瞬时弹性恢复应变 延迟恢复应变 瞬时弹性应变、瞬时弹性恢复应变、延迟恢复应变 (或叫弹性后效)、永久变形 。
㈡ 粘性流体
对于应变速度与力成直线关系的流体称为理想流 体或牛顿流体 牛顿流体。 。其它都称为非牛顿流体 非牛顿流体。 。
⒉孔隙的存在使岩石承载力减小从而使强度降低; ⒊孔隙中存在水或其它物质,它们在岩石承受荷 孔隙中存在水或其它物质 它们在岩石承受荷
载的情况下,会加速裂纹的扩展,从而导致岩石 强度降低。 ㈢ 水对岩石力学性质的影响 水对岩石的物理化学作用,主要表现在: 1、软化 软化: :水侵入岩石的孔隙中,改变了岩石 的物理状态和岩石颗粒间的表面 能,导致强度降低。
