船舶动力装置课程设计苏星
船舶动力装置教案
船舶动力装置教案一、教学目标知识目标：使学生掌握船舶动力装置的基本概念、工作原理和特点。
能力目标：培养学生分析、解决问题的能力，能够针对不同的船舶工况选择合适的动力装置。
情感态度与价值观：培养学生对船舶动力装置的热爱和兴趣，形成良好的职业道德和团队合作精神。
二、教学重点和难点教学重点：船舶动力装置的类型、工作原理和特点。
教学难点：不同类型的船舶动力装置的适用范围和优缺点。
三、教学过程导入新课：通过展示一些常见的船舶动力装置图片和视频，引导学生思考这些装置的用途和特点。
讲授新课：首先介绍船舶动力装置的基本概念、工作原理和特点，然后详细讲解不同类型的船舶动力装置，包括柴油机、蒸汽机、燃气轮机和核动力装置等。
巩固练习：通过一些实例和案例分析，让学生了解不同类型的船舶动力装置的适用范围和优缺点，并练习分析、解决问题的能力。
归纳小结：回顾本节课所学的重点和难点，总结不同类型的船舶动力装置的特性和适用范围，以及如何根据实际工况选择合适的动力装置。
四、教学方法和手段多媒体教学：使用PPT、视频和图片等多媒体资源，生动形象地展示船舶动力装置的类型、工作原理和特点。
实物模型：展示不同类型的船舶动力装置的实物模型，让学生更加直观地了解其结构和特点。
案例分析：通过一些实例和案例分析，让学生了解不同类型的船舶动力装置的适用范围和优缺点，并练习分析、解决问题的能力。
小组讨论：组织学生进行小组讨论，交流彼此的学习心得和体会，加深对船舶动力装置的理解。
五、课堂练习、作业与评价方式课堂练习：在讲解过程中穿插一些小练习，让学生即时回答或进行小组讨论，以检验学生对知识的掌握情况。
作业：布置一些有关船舶动力装置的课后作业，包括计算分析题、问答题和论述题等，以加深学生对知识的理解和掌握。
评价方式：采用平时成绩与期末考试相结合的方式进行评价，平时成绩包括课堂表现、小组讨论和作业完成情况等，期末考试则主要考查学生对知识的理解和应用能力。
六、辅助教学资源与工具教学PPT：提供清晰简洁的教学PPT，包括船舶动力装置的基本概念、工作原理和特点等内容。
船舶动力装置-课程标准-2013
江苏海事职业技术学院《船舶动力装置》课程标准【课程名称】船舶动力装置【适用专业】轮机工程技术专业（船舶动力机械与装置方向）、船舶工程技术（船机工程方向）、船机制造与维修等专业。
1、课程性质《船舶动力装置》是轮机工程技术专业（船舶动力机械与装置方向）的主要专业必修课程之一。
通过本门课程的学习，使学生对船舶推进系统、轴系、传动设备、船舶动力管路、船舶系统、船、机、桨工况配合，机舱布置与规划等有较为系统的认识，使学生初步掌握船舶动力装置类型、组成结构、工作原理和性能特点，为今后从事的船舶动力装置的设计制造、使用维护与管理打下良好的基础。
2、课程设计思路该课程以科学发展观为指导，以就业为导向，能力为本位，岗位需要和职业标准为依据进行课程总体设计。
课程的学习情境根据高职高专学生的认知规律和目前用人单位对于用人需求和适任要求，贯彻“以职业素质为基础，以适岗能力为本位”的教育教学指导思想，将课程教学内容分解为船舶动力装置概论、船舶轴系、推进装置的传动设备、船舶动力管路、船舶系统、推进装置特性与配合、船舶动力装置设计等几大知识模块，每一模块又分成若干学习情境；使学生在学习过程中逐步掌握船舶动力装置方面的专业技能。
在实践中培养与人合作、团队协作、沟通协调能力；自主学习能力；组织与管理能力。
3、课程培养目标课程的目标通过本课程的学习与实训，使学生比较牢固地掌握船舶动力装置结构原理,具有船舶动力装置基本设计、制造、安装和检修的基本能力，并紧紧围绕“双证书”培养目标和就业岗位的职业能力要求，达到中级轮机安装工、修理工的能力要求，为将来从事轮机工程专业的工程技术工作和管理工作打下坚实的基础，并对学生进行创新与综合能力的培育。
3．1知识（1）具备船舶动力装置的组成和类型、基本性能指标和船舶动力装置的要求等基本常识；（2）具备船舶轴系布置与设计的知识；（3）具备船舶推进装置的传动设备的知识；（4）具备船舶动力管路的知识；（5）具备船舶系统的知识；（6）具备船、机、桨工况配合的知识；（7）具备机舱规划与设备布置的知识。
船舶动力装置课程设计
船舶动力装置课程设计一、课程目标知识目标：1. 让学生掌握船舶动力装置的基本概念、分类及其工作原理；2. 使学生了解船舶动力装置的组成部分，包括主机、辅机、传动装置等；3. 帮助学生理解船舶动力装置的性能指标及其对船舶性能的影响。
技能目标：1. 培养学生运用所学知识分析船舶动力装置的优缺点，并能够提出改进措施；2. 培养学生具备船舶动力装置操作、维护及故障排除的基本能力；3. 提高学生的团队协作和沟通能力，能够就船舶动力装置相关技术问题进行讨论和交流。
情感态度价值观目标：1. 激发学生对船舶动力装置的兴趣，培养其探索精神和创新意识；2. 培养学生热爱航海事业，树立正确的职业观念；3. 培养学生关注能源、环保等问题，提高其社会责任感和使命感。
分析课程性质、学生特点和教学要求：本课程为船舶工程专业核心课程，具有较强的理论性和实践性。
学生为高中毕业生，具备一定的物理和数学基础，但对船舶动力装置的了解较少。
教学要求注重理论联系实际，强调实践操作能力的培养。
根据以上分析，将课程目标分解为以下具体学习成果：1. 学生能够准确描述船舶动力装置的基本概念、分类和工作原理；2. 学生能够列出船舶动力装置的主要组成部分，并解释其作用；3. 学生能够分析船舶动力装置的性能指标，并评价其对船舶性能的影响；4. 学生能够针对特定船舶动力装置，提出改进措施，并进行操作、维护和故障排除；5. 学生能够积极参与团队讨论，就船舶动力装置相关技术问题进行有效沟通；6. 学生能够关注船舶动力装置的能源、环保问题，并提出自己的见解。
二、教学内容根据课程目标，教学内容分为以下五个部分：1. 船舶动力装置概述- 教材章节：第一章 船舶动力装置概述- 内容：动力装置的概念、分类、发展历程及其在船舶中的作用。
2. 船舶动力装置的组成部分- 教材章节：第二章 船舶动力装置的组成部分- 内容：主机、辅机、传动装置、推进装置、控制系统等组成部分的结构、原理及功能。
船舶动力装置课程设计报告
船舶动力装置本科课程设计报告课程名称____ _______学院（系、中心）专业年级学生姓名教务处制表二Ο一九年十月十一日工程学院本科评分表授课教师签字：摘要船舶动力装置作为船舶正常航行、作业、停泊、以及船员正常工作和生活所必需的机械设备的综合体,保证设备的安全性和可靠性有着重要的意义。
文中通过对其主要组成部分轴系的受力情况进行分析,最后得出一个合理的结论。
本设计是根据指导老师给出的条件，对船舶动力装置进行设计，既是对课程更深入的理解，也是对自身专业能力的锻炼。
AbstractAs a complex of mechanical equipment necessary for normal navigation, operation, berthing and crew's normal work and life, it is of great significance to ensure the safety and reliability of the equipment. In this paper, through the analysis of the main components of the shaft system, the final conclusion is reasonable. This design is based on the conditions given by the instructor to design the marine power plant, which is not only a deeper understanding of the course, but also the exercise of their own professional ability.《船舶动力装置课程设计》任务书一、课程设计参考选题1、主机与螺旋浆相关数据①型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机②持续转速：124 转/分；1小时转速：130 转/分③主机功率、飞轮重量、螺旋浆重量：分组 A B C D E F G H I J K 持续功率(马力) 2500 3200 3600 4100 4720 5350 6190 7320 7740 8160 9010 1小时功率(马力) 3362 4263 4780 5313 5940 6573 7650 8898 9400 9890 10900 主机飞轮重G1（吨） 0.68 0.90 1.00 1.10 1.18 1.28 1.32 1.45 1.48 1.52 1.60 螺旋浆重G2（吨） 4.8 5.4 6.5 7.6 8.5 9.6 10.5 11.4 11.8 12.2 13.0④轴系布置尺寸（mm，其余尺寸如图示）：分组 A B C D E F G尺寸a 3950 3750 3650 3550 3450 3250 3050尺寸b 7035 6835 6635 6435 6235 6035 5835尺寸c 6250 6200 6100 6000 5900 5800 5700尺寸d 6250 6200 6100 6000 5900 5800 57002、分组数据第1组：A+B3、设计参考资料：①《民用船舶动力装置》商圣义主编人民交通出版社 1996②《船舶动力装置设计》陆金铭主编国防工业出版社 2006③《船舶动力装置原理与设计》朱树文主编上海交通大学出版社④《船舶设计实用手册(轮机分册)》中国船舶工业总公司国防工业出版社，1999.4、说明：①轴承可根据具体情况选用或设计。

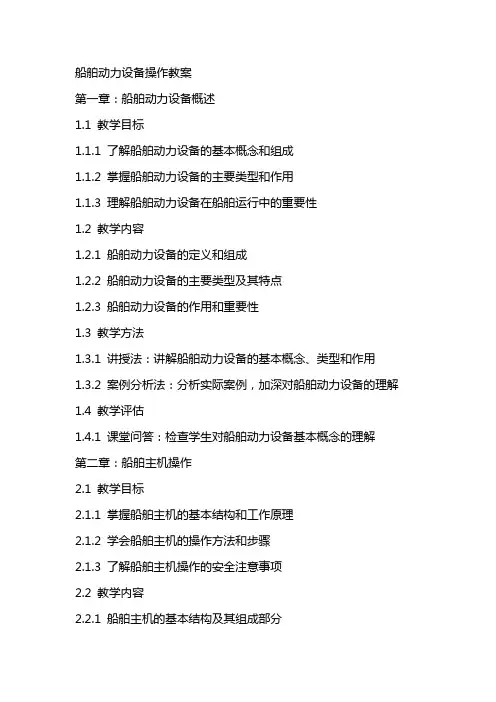

船舶动力设备操作教案
船舶动力设备操作教案第一章：船舶动力设备概述1.1 教学目标1.1.1 了解船舶动力设备的基本概念和组成1.1.2 掌握船舶动力设备的主要类型和作用1.1.3 理解船舶动力设备在船舶运行中的重要性1.2 教学内容1.2.1 船舶动力设备的定义和组成1.2.2 船舶动力设备的主要类型及其特点1.2.3 船舶动力设备的作用和重要性1.3 教学方法1.3.1 讲授法：讲解船舶动力设备的基本概念、类型和作用1.3.2 案例分析法：分析实际案例，加深对船舶动力设备的理解1.4 教学评估1.4.1 课堂问答：检查学生对船舶动力设备基本概念的理解第二章：船舶主机操作2.1 教学目标2.1.1 掌握船舶主机的基本结构和工作原理2.1.2 学会船舶主机的操作方法和步骤2.1.3 了解船舶主机操作的安全注意事项2.2 教学内容2.2.1 船舶主机的基本结构及其组成部分2.2.2 船舶主机的工作原理及其工作过程2.2.3 船舶主机的操作方法和步骤2.3 教学方法2.3.1 讲授法：讲解船舶主机的基本结构、工作原理和操作方法2.3.2 实践操作法：学生在模拟环境中进行船舶主机的操作练习2.4 教学评估2.4.1 课堂问答：检查学生对船舶主机结构、工作原理和操作方法的理解2.4.2 操作考核：评估学生在模拟环境中的船舶主机操作能力第三章：船舶辅机操作3.1 教学目标3.1.1 掌握船舶辅机的基本结构和工作原理3.1.2 学会船舶辅机的操作方法和步骤3.1.3 了解船舶辅机操作的安全注意事项3.2 教学内容3.2.1 船舶辅机的基本结构及其组成部分3.2.2 船舶辅机的工作原理及其工作过程3.2.3 船舶辅机的操作方法和步骤3.3 教学方法3.3.1 讲授法：讲解船舶辅机的基本结构、工作原理和操作方法3.3.2 实践操作法：学生在模拟环境中进行船舶辅机的操作练习3.4 教学评估3.4.1 课堂问答：检查学生对船舶辅机结构、工作原理和操作方法的理解3.4.2 操作考核：评估学生在模拟环境中的船舶辅机操作能力第四章：船舶动力设备维护与管理4.1 教学目标4.1.1 了解船舶动力设备维护的重要性4.1.2 掌握船舶动力设备维护的基本方法和步骤4.1.3 学会船舶动力设备的管理方法和技巧4.2 教学内容4.2.1 船舶动力设备维护的意义及其重要性4.2.2 船舶动力设备维护的基本方法和步骤4.2.3 船舶动力设备的管理方法和技巧4.3 教学方法4.3.1 讲授法：讲解船舶动力设备维护的意义、方法和步骤4.3.2 案例分析法：分析实际案例，加深对船舶动力设备维护和管理的方法的理解4.4 教学评估4.4.1 课堂问答：检查学生对船舶动力设备维护的意义、方法和步骤的理解第五章：船舶动力设备故障诊断与处理5.1 教学目标5.1.1 理解船舶动力设备故障诊断的重要性5.1.2 掌握船舶动力设备常见故障的诊断方法5.1.3 学会船舶动力设备故障的处理技巧5.2 教学内容5.2.1 船舶动力设备故障诊断的意义及其重要性5.2.2 船舶动力设备常见故障类型及其诊断方法5.2.3 船舶动力设备故障的处理流程及技巧5.3 教学方法5.3.1 讲授法：讲解船舶动力设备故障诊断的意义、方法和步骤5.3.2 案例分析法：分析实际案例，加深对船舶动力设备故障诊断和处理的理解5.3.3 模拟操作法：学生在模拟环境中进行船舶动力设备故障诊断和处理的练习5.4 教学评估5.4.1 课堂问答：检查学生对船舶动力设备故障诊断的意义、方法和步骤的理解5.4.2 操作考核：评估学生在模拟环境中的船舶动力设备故障诊断和处理的能力第六章：船舶动力设备安全管理6.1 教学目标6.1.1 理解船舶动力设备安全管理的重要性6.1.2 掌握船舶动力设备安全操作规程6.1.3 学会船舶动力设备事故应急预案6.2 教学内容6.2.1 船舶动力设备安全管理意义及其重要性6.2.2 船舶动力设备安全操作规程及其注意事项6.2.3 船舶动力设备事故应急预案的制定及实施6.3 教学方法6.3.1 讲授法：讲解船舶动力设备安全管理的意义、操作规程和应急预案6.3.2 案例分析法：分析实际案例，加深对船舶动力设备安全管理的方法的理解6.3.3 模拟演练法：学生在模拟环境中进行船舶动力设备安全操作和应急预案的演练6.4 教学评估6.4.1 课堂问答：检查学生对船舶动力设备安全管理的意义、操作规程和应急预案的理解6.4.2 演练考核：评估学生在模拟环境中的船舶动力设备安全操作和应急预案的实施能力第七章：船舶动力设备环保与节能7.1 教学目标7.1.1 理解船舶动力设备环保与节能的重要性7.1.2 掌握船舶动力设备环保与节能的技术和方法7.1.3 学会船舶动力设备环保与节能的评估和管理7.2 教学内容7.2.1 船舶动力设备环保与节能的意义及其重要性7.2.2 船舶动力设备环保与节能的技术和方法7.2.3 船舶动力设备环保与节能的评估和管理7.3 教学方法7.3.1 讲授法：讲解船舶动力设备环保与节能的意义、技术和管理方法7.3.2 案例分析法：分析实际案例，加深对船舶动力设备环保与节能的方法的理解7.3.3 实践操作法：学生在模拟环境中进行船舶动力设备环保与节能的实践操作7.4 教学评估7.4.1 课堂问答：检查学生对船舶动力设备环保与节能的意义、技术和管理方法的理解7.4.2 操作考核：评估学生在模拟环境中的船舶动力设备环保与节能的实践操作能力第八章：船舶动力设备发展趋势与新技术8.1 教学目标8.1.1 了解船舶动力设备的发展历程8.1.2 掌握船舶动力设备当前的发展趋势8.1.3 了解船舶动力设备的新技术和发展方向8.2 教学内容8.2.1 船舶动力设备的发展历程及其重要事件8.2.2 船舶动力设备当前的发展趋势及其影响因素8.2.3 船舶动力设备的新技术和发展方向8.3 教学方法8.3.1 讲授法：讲解船舶动力设备的发展历程、发展趋势和新技术8.3.2 文献调研法：要求学生查阅相关文献，了解船舶动力设备的发展情况8.4 教学评估8.4.1 课堂问答：检查学生对船舶动力设备发展历程、发展趋势和新技术的理解8.4.2 研究报告：评估学生对船舶动力设备发展情况的调研报告的质量第九章：船舶动力设备的经济性分析9.1 教学目标9.1.1 理解船舶动力设备经济性的重要性9.1.2 掌握船舶动力设备投资成本和运行成本的构成9.1.3 学会船舶动力设备经济性分析的方法和技巧9.2 教学内容9.2.1 船舶动力设备经济性的概念及其重要性9.2.2 船舶动力设备投资成本和运行成本的构成要素9.2.3 船舶动力设备经济性分析的方法和技巧9.3 教学方法9.3.1 讲授法：讲解船舶动力设备经济性的概念、成本构成和分析方法9.3.2 案例分析法：分析实际案例，加深对船舶动力设备经济性分析的理解9.3.3 实践操作法：学生在模拟环境中进行船舶动力设备经济性分析的练习9.4 教学评估9.4.1 课堂问答：检查学生对船舶动力设备经济性概念、成本构成和分析方法的理解9.4.2 操作考核：评估学生在模拟环境中的船舶动力设备经济性分析的能力第十章：船舶动力设备的维修与保养10.1 教学目标10.1.1 理解船舶动力设备维修与保养的重要性10.1.2 掌握船舶动力设备维修与保养的基本知识和技能10.1.3 学会船舶动力设备维修与保养的计划制定和实施10.2 教学内容10.2.1 船舶动力设备维修与保养的概念及其重要性10.2.2 船舶动力设备维修与保养的基本知识和技能10.2.3 船舶动力设备维修与保养的计划制定和实施10.3 教学方法10.3.1 讲授法：讲解船舶动力设备维修与保养的概念、知识和技能10.3.2 案例分析法：分析实际案例，加深对船舶动力设备维修与保养的理解10.3.3 实践操作法：学生在模拟环境中进行船舶动力设备维修与保养的练习10.4 教学评估10.4.1 课堂问答：检查学生对船舶动力设备维修与保养概念、知识和技能的理解10.4.2 操作考核：评估学生在模拟环境中的船舶动力设备维修与保养的能力第十一章：船舶动力设备的法规与标准11.1 教学目标11.1.1 理解船舶动力设备法规与标准的重要性11.1.2 掌握船舶动力设备相关法规与标准的内容11.1.3 学会船舶动力设备法规与标准的应用和遵守11.2 教学内容11.2.1 船舶动力设备法规与标准的意义及其重要性11.2.2 船舶动力设备相关法规与标准的内容及其要求11.2.3 船舶动力设备法规与标准的应用和遵守11.3 教学方法11.3.1 讲授法：讲解船舶动力设备法规与标准的意义、内容和应用11.3.2 案例分析法：分析实际案例，加深对船舶动力设备法规与标准遵守的理解11.3.3 小组讨论法：学生分组讨论船舶动力设备法规与标准的应用和遵守11.4 教学评估11.4.1 课堂问答：检查学生对船舶动力设备法规与标准意义、内容和应用的理解11.4.2 小组报告：评估学生对船舶动力设备法规与标准应用和遵守的讨论质量第十二章：船舶动力设备的培训与教育12.1 教学目标12.1.1 理解船舶动力设备培训与教育的重要性12.1.2 掌握船舶动力设备培训与教育的方法和技巧12.1.3 学会船舶动力设备培训与教育的计划制定和实施12.2 教学内容12.2.1 船舶动力设备培训与教育的概念及其重要性12.2.2 船舶动力设备培训与教育的方法和技巧12.2.3 船舶动力设备培训与教育的计划制定和实施12.3 教学方法12.3.1 讲授法：讲解船舶动力设备培训与教育的概念、方法和技巧12.3.2 案例分析法：分析实际案例，加深对船舶动力设备培训与教育的理解12.3.3 实践操作法：学生在模拟环境中进行船舶动力设备培训与教育的练习12.4 教学评估12.重点和难点解析本文主要介绍了船舶动力设备操作的教案，包括船舶动力设备的基本概念、类型和作用，船舶主机和辅机的操作方法，维护与管理，故障诊断与处理，安全管理，环保与节能，发展趋势与新技术，经济性分析，维修与保养，法规与标准，培训与教育等内容。
《船舶动力装置课程设计》课程教学大纲
engineering major during the final semester . The course aims at developing learners’
modern methods of marine power plants design. Students enrolled in this course will *课程简介（Description） study the process design and construction of marine shafting system and shafting centering
Materials)
其它 （More）
备注 （Notes）
论文 30%，大作业 40%，组内互评 10%，答辩 20%
1） 《船舶设计实用手册—轮机分册》 中国船舶工业总公司编 国防工业出版 社 2）船舶动力装置 徐筱欣 上海交通大学出版社 3）船舶动力装置设计 高鹗 任文江编 上海交通大学出版社 4）船舶与海洋工程动力装置设计指南 李建光编 华中科技大学出版社
《船舶动力装置课程设计》课程教学大纲
课程基本信息（Course Information）
课程代码 （Course Code）
*课程名称 （Course Name）
NA413
学时 （Credit Hours）
32
船舶动力装置课程设计
Curriculum Design of Marine Power Plant
备注说明：
ቤተ መጻሕፍቲ ባይዱ
1．带*内容为必填项。 2．课程简介字数为 300-500 字；课程大纲以表述清楚教学安排为宜，字数不限。
（A5.1，A5.4） 5． 掌握推进轴系的流程设计、较中设计方法；（A5.1，A5.4） 6． 掌握船舶供热系统、船舶电站设计方法和流程；（A5.1，A5.4） 7． 掌握船舶管路设计和设备选型的设计方法；（A5.1，A5.4） 8． 掌握机舱规划布置的内容和方法，；基本掌握机舱布置计算机辅助设计方法；
船舶动力装置课程设计
（一）已知条件1.主机型号：6ESDZ 76/160型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机 气缸直径：760 mm 活塞行程：1600 mm 缸数： 6持续功率：5350 马力 持续转速：124 r/min 1小时功率：6573 马力1小时转速：130 r/min 主机飞轮重：1.28 t2.螺旋浆直径：5490 mm 重量：9.6 t（二）中间轴基本直径（按1983年钢质海船规范）1.中间轴材料 35优质碳素钢2.中间轴基本直径0d306290()18b N dc n σ=+ 式中，N —轴传递的额定功率（马力），取N=5350马力 n —轴传递的转速，取n=124r/minb σ—轴材料的抗拉强度，kgf/mm 2，取b σ=48kgf/mm 2c —系数，取c=1mm d 30918486212453509030=⎪⎭⎫⎝⎛+= 因本轮按冰区级别为B Ⅱ级进行加强，取增加05%d 。
则中间轴基本直径0d 应为：mm d 324153090=+=考虑到安全系数取10%，现取mm d 3600=，轴承处的轴径mm d 073=。
（三）螺旋浆轴径计算仍按上述中间轴径0d 计算公式计算，但系数c 取1.27。
故螺旋浆轴的计算基本直径p d 为：mm d d p 4111.2732427.10=⨯=⨯=现取p d =450mm ，轴承处的轴径d=460mm 。
（四）推力轴轴径计算仍按上述中间轴径0d 计算公式计算，但系数c 取1.1。
故推力轴的计算基本直径t d 为：mm d d t 3561.13241.10=⨯=⨯=现取t d =400mm ，轴承处的轴径d=410mm 。
（五）轴承负荷计算1.轴承负荷图的有关数据（轴的重度3/0.0769cm N =γ）（1）螺旋浆轴：按有关线图查得重量系数ψ=1.187，则螺旋浆轴的单位长度重量：m N d q p /14510100769.0445.014.3187.14622=⨯⨯⨯=⋅⋅⋅=-γπψ（2）中间轴：L/D=15，按有关线图查得重量系数ψ=1.09，则中间轴的单位长度重量：m N q /8527100769.040.3614.31.0962=⨯⨯⨯=- （3）推力轴：L/D=3.6，有关线图查得重量系数ψ=2.05，则推力轴的单位长度重量：（4）m N q /198********.040.4014.32.0562=⨯⨯⨯=- （5）2.轴段惯性矩（1）螺旋浆轴：43-44102.0145.06414.364m d I p⨯=⨯==π （2）中间轴：43-440100.8236.06414.364m d I ⨯=⨯==π （3）推力轴：43-441026.140.06414.364m d I t ⨯=⨯==π3.轴段负荷简图：4.各轴段相对刚度计算各轴段刚度时，忽略铜套影响，取弹性模量E 均相等。
