调度集中和列车调度指挥系统

调度集中和列车调度指挥系统

课程设计

专业：铁道通信信号

班级：

姓名

学号：

指导教师：

华东交通大学轨道交通学院

TDCS系统介绍

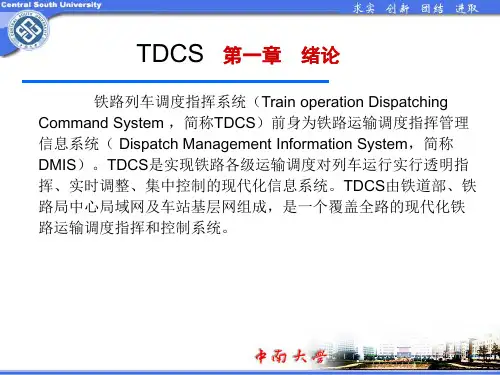

一、摘要：TDCS（Train Operation Dispatching Command System）是覆盖全路的调度指挥管理系统，能及时、准确地为全路各级调度指挥管理人员提供现代化的调度指挥管理手段和平台。TDCS 以现代计算机技术、计算机网络技术、通信技术、多媒体技术、数据库技术为基本技术手段，实现对列车在车站和区间运行的实时监视，动态调整、自动生成列车运行三小时阶段计划，实现列车调度命令的自动下达和实迹运行图的自动描绘；实现分界口交接列车数、列车运行正点率、行车密度、早晚点原因、重点列车跟踪等实时宏观统计分析并形成相关统计报表；为各级调度人员提供列车的动态运行情况，便于机车合理调配，提高运输能力和安全程度；显示铁路路网、沿线线路、车站、重要列车和救援列车分布等主要信息，为铁路事故救援、灾害抢险、防洪等提供决策参考。

关键字：调度指挥系统、技术、计算机网络、安全程度

二、系统结构

中心局域网采用高性能的交换机组成双100M 高速以太网，所有设备通过双网卡连接到双局域网上，确保各节点数据传输的可靠性。车站局域网采用高性能的交换机组成双100M 高速以太网，所有车站设备通过双网卡连接到双局域网上，确保各节点数据传输的可靠性调度中心子系统中各子系统之间为通过双冗余局域网实现的以太网网络接口，接口为RJ45 接口规范、网络介质为 5 类双绞线，速率为100M。

调度中心子系统的局域网底层网络协议均符合IEEE802.3 标准。网络节点之间的通信高层协议采用国际通用的互联网TCP/IP 协议。

调度中心与车站之间的网络子系统为双环路广域网连接方式，中心到车站以及车站之间通过高性能的路由器组成双环路的广域网，接口转为V.35 / G.703 ,速率为2M。

调度中心与车站之间的网络子系统的广域网协议为国际互联网协议族中的OSPF协议。网络节点之间的通信高层协议采用国际通用的互联网TCP/IP 协议。

车站子系统的内部之间的接口主要为通过双冗余局域网实现的以太网网络接口，接口为RJ45接口规范、网络介质为5类双绞线，速率为100M。车站自律机配有双网卡，接入车站的双高速局域网。同时配有足够数量的

RS232/RS422串行通信接口,实现与微机联锁、无线车次号、调度命令无线传送、无线调车机车信号和监控装置、以及既有车站DMIS等系统的通信。

车站子系统的局域网底层网络协议均符合IEEE802.3 标准。网络节点之间的通信高层协议采用国际通用的互联网TCP/IP 协议。

三、系统特点

先进的系统结构

调度所采用10／100M双局域网系统，中央机房同车站间采用2M 广域网连接，车站采用单局域网连接。整个系统具有通过高速广域网连接，具有较高的速度和先进的体系结构。

高度的可靠性

在调度所中，采用了双局域网系统，主要的设备如通讯前置机和主服务器采用了双机热备系统。在调度所和车站的广域网连接上采用了迂回备用通道。在车站，采用双套分机的方案来提高系统采点的可靠性。

在软件系统的设计方面，数传系统采用了循环冗余校验和序号控制来保证车站信息和控制命令的绝对正确。同时，软件开发采用了欧洲铁路的EN50128的2级标准进行控制，充分保证了软件系统的可靠性。

成熟的硬件和接口技术

系统采用了成熟的同6502和微机联锁设备接口技术，车站采用的输入输出板均采用光电隔离和成熟的防雷设计。

先进的计算机技术

在计算机技术方面，系统采用了广域网、局域网、TCP/IP通讯技术，并采

用了Client/Server体系结构以及先进的数据库技术。在车站，系统采用了高性能和高可靠性的工业级专用设备作为车站信息采集、控制处理和数据传输主机。

强大的系统功能

TDCS系统除了具有站场显示和车站遥控(为调度集中预留)的基本功能外，系统还具有列车车次号自动跟踪和自动校核、无线调度命令的传送、列车的自动报点、调度命令及日班计划的下达、车站邻站透明和行车日志自动生成、列车实际运行图自动生成和统计报表的自动生成等功能，大大减轻了调度员的劳动强度。除此之外，系统还配备了计算机辅助调度的功能，能实现列车运行方案的实时调整，并能实现列车(为调度集中预留)的自动控制，大大提高行车指挥的自动化程度。系统配备了专门的网络管理台和系统维护台，用于网络和设备的维护。TDCS系统具有很强的兼容性，极易实现系统的互连互通。

四、TDCS系统构成．

全路TDCS系统四层体系结构

全路TDCS系统由四层体系结构，构成全路调度指挥信息系统，实现全路调度管理自动化及现代化，如图2.1所示

第一层铁道部调度指挥中心

全路TDCS系统的核心，由高性能的服务器、工作站、计算机、网络设备及相应的软件构成，并通过专线与各铁路局相连，接收全国铁路系统的各种实时信息与运输数据和资料，监视各铁路局主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，并建有全国铁路调度指挥系统数据库。

第二、三层铁路局调度指挥中心

路局中心采用高性能双局域网络结构，对下接收各站的实时信息与资料，监视各站、主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，同时向铁道部传送铁路局收集的各类行车表示信息及到发点信息。并且，铁路局TDCS系统具有运行计划的管理、阶段计划的自动生成和下达、调度命令下达、自动生成实际运行图的功能，大大减轻了局调度员的工作强度，使局调度迈上了信息化的道路。

第四层基层信息采集系统
