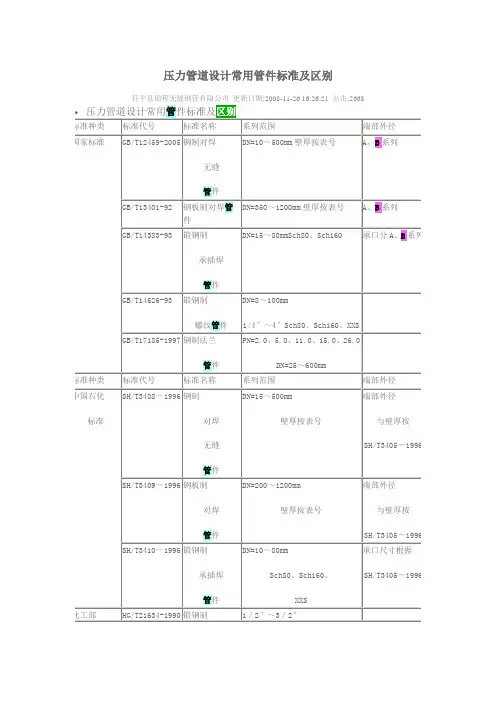

压力管道设计常用管件标准及区别
压力管道设计常用管件标准及区别茌平县锦程无缝钢管有限公司更新日期:2008-11-26 16:26:21 点击:266824.压力管道设计常用管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制而成。
其公称直径范围、法兰结构及密封面形式等与ISO标准基本相同。
标准的构成形式为一种法兰型式、一种密封面型式和一种连接型式构成一个标准。
标准中有两个公称压力系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。
公称直径范围因公称压力不同而异：PN=0.25Mpa,DN=3000mm；max=3000mm。
PN=42.0Mpa,DNmax法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。
2）《大直径碳钢管法兰》GB/T13402-92基本上是等效采用《大直径碳钢管法兰》API605。
公称压力PN为2.0、5.0、6.3、15Mpa。
公称直径范围为DN650～1500mm。
法兰结构有对焊式和整体式两种，密封面为凸面。
2.中国石油化工集团公司标准《石油化工钢制管法兰》SH/T3406-96SH/T3406-1996是根据石油化工生产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国石油协会标准《大直径碳钢法兰》API605编制而成。
标准属于美洲体系。
公称压力范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。
公称直径范围为DN15～1500mm。
DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。
DN≥650mm的法兰仅有对焊法兰。
密封面型式，DN≤600mm时有凸台面、榫槽面、环槽面、凹凸面和全平面等五种。
