箱涵顶进施工方案箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道。
其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。
二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井，再进行基坑开挖。
工作坑、滑板、后背施工顺序如图1所示。
2.1坑底地基处理为提高坑底地基的承载力，需对地基处理。
对坑底土体松软的情况下，在内适当深度内换入层，可采用回填粗沙、晒水夯实或采用深层搅拌桩加固土体。
2.2工作坑开挖在基坑围护和坑底加固完成后再进行基坑开挖，基坑开挖必须放坡开挖土方，确保边坡的稳定。
土石方堆放要远离基坑，防止因基坑周围土体超载增大围护结构变形而影响施工安全。
同时，基坑在施工过程中必须做到挖好排水沟，将基坑内的水汇集至积水井后再用潜水泵抽排至基坑外。
2.3滑板制作滑板为加锚梁的钢筋混凝土板，滑板厚20cm，锚梁横断面为50cm×50cm。
锚梁、滑板及后背梁同时浇注混凝土，连结成整体。
滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。
滑板下铺10cm厚的碎石垫层，滑板上铺机油、滑石粉（3:7，厚3mm）作为润滑层，铺塑料底板作为隔离层。
滑板及工作坑详见图3、4.图1工作坑、滑板、后背工艺流程图删除了格式错误的段落和图表，将每段话做了小幅度的改写，以使其更清晰易懂。
本文介绍了箱涵预制的施工步骤及相关细节。
底板的施工步骤包括修整、夯实基坑底，铺碎石垫层并压实，绑扎钢筋及予埋钢板、导向墩，灌注混凝土，顶面干燥后，浇一层滑石粉浆并铺塑料底板隔离层。
滑板顶面沿顶进方向做成1%的仰坡，平整度不大于5mm/2m。
后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜的修建，达到安全可靠并便于拆除。
本工程后背由后背梁、后背桩、挡土板、后背土、锚梁组成。
后背梁为2.0m（高）×1.2m（宽）的C15号现浇钢筋混凝土梁，梁长13.2m梁内予埋20mm厚通长钢板；后背桩用工字钢桩。
顶进涵施工
顶进涵施工1 工艺概述顶进涵是采用钢筋混凝土箱形结构在旁位预制后顶推就位的下穿既有道路等设施的涵洞。
其原理是在基坑内滑板上面预制箱涵，待对既有道路设施进行必要加固后，利用液压千斤顶顶推箱涵到达设计位置，然后在箱涵前后两端施工洞口附属结构，基本原理示意图见见图 1-1。
槽钢原地面线80130涵身270接长杆千斤顶导向墩路堤600180250400顶背C15砼 C15砼底板厚20cm [20槽钢梅花形布置4根枕木图 1-1顶进涵顶进工艺侧立面图2 作业内容顶进涵施工主要作业内容有：工作坑开挖、滑板制作、涵身预制、既有铁路和公路等设施加固、顶推系统设计与施工、顶进作业、出入口端翼墙施工、线路恢复等。
3 质量标准及检验方法《铁路混凝土工程施工质量验收标准》（TB10424－2010）《铁路桥涵工程施工质量验收标准》（TB10415－2003）《高速铁路桥涵工程施工质量验收标准》（TB10752－2010）4 工艺流程图顶进涵施工工艺流程见图 4-1：施工准备测量放样与既有线防护、加固工作坑开挖滑板制作涵身预制顶进作业出入口端翼墙施工恢复线路连接道路支撑便梁施工材料准备图 4-1顶进涵施工工艺流程图5 工序步骤及质量控制一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制顶进涵单项施工方案，对开挖超过 2m 的工作坑，应编制安全专项施工组织设计及应急预案，对开挖超过 5m 的工作坑，应组织相关专家进行方案的评审后实施。
⑶做好相关施工技术交底，并向作业人员进行技术交底和相关知识的培训教育。
⑷测量放样：平整场地后，粗测工作坑的平面位置。
⑸调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案，重要管线需提前向有关部门提报施工方案并取得批复。
⑹完成顶进设备的标定和检验工作。
2.材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
顶进涵施工方案
顶进涵施工方案引言顶进涵是一种常见的水利工程，它主要用于解决河流交叉和交通建设中的水流问题。
本文将介绍顶进涵的施工方案，包括工程设计、施工步骤和安全措施等内容，以帮助施工人员正确进行顶进涵工程施工。
工程设计施工地点选择在选择施工地点时，需要考虑以下因素：1.水流情况：施工地点的水流情况要稳定，避免水流过大或过小给施工带来困难。
2.地质条件：地质条件要适宜施工，不要存在大规模地质灾害风险。
3.交通便利性：施工地点要便于运输和搬运设备和材料。
工程参数设计在进行顶进涵施工时，需要确定以下工程参数：1.涵洞尺寸：根据实际需求和涵洞的用途确定涵洞的长度、宽度和高度。
2.材料选择：选择适用于涵洞施工的材料，如钢筋、混凝土等。
3.强度设计：根据涵洞的使用需求和环境条件进行强度设计，确保涵洞能够承受预期的荷载。
施工步骤准备工作1.施工人员组织：确定施工队伍的组成和分工，明确每个人员的责任和职责。
2.施工材料准备：准备所需的施工材料，并进行检查和验收。
地基处理地基处理是顶进涵施工的重要环节，它主要包括以下步骤：1.土层开挖：根据设计要求，对施工现场进行土层开挖，将不符合要求的土层清除。
2.地基加固：针对土质较差的地基，进行土方加固，采用加固材料如砂石、水泥等进行填充。
3.地基压实：使用压路机等设备对地基进行压实，提高地基的稳定性。
涵洞施工1.基础施工：根据设计要求，进行涵洞基础的施工，包括模板安装、钢筋绑扎和混凝土浇筑等步骤。
2.梁板施工：根据涵洞的设计，进行涵洞梁板的施工，确保其与涵洞基础的牢固连接。
3.壁板施工：进行涵洞壁板的施工，主要包括模板安装、钢筋绑扎和混凝土浇筑等步骤。
4.环形砌石：根据设计要求，进行涵洞的砌石施工，确保涵洞的稳定和密封性。
环境治理在施工过程中，要重视环境保护和治理，确保施工不对周边环境造成污染和破坏。
根据具体情况，可以采取以下措施：1.垃圾处理：遵守垃圾分类处理规定，将产生的垃圾分类投放，并及时清理施工现场。
顶进施工
既有线顶进桥涵简介既有线顶进桥涵（jacked in bridge or culvert for existing railway）穿越既有铁路的涵洞或立体交叉（地道桥），采用桥涵结构，用顶进法施工者。
也叫箱涵顶进。
用顶进法施工，可减少对既有交通的干扰。
条件适合时，也可用于桥涵的扩建与改建。
箱桥一般为单孔或多孔箱形钢筋混凝土框架结构（有时也叫框架桥）。
箱涵顶进可分为箱桥顶进和小型涵管顶进。
箱桥顶进接箱桥形式可分为单孔、多孔和框架与梁跨结合等三种形式。
多孔的可采用连续框架或单孔拼装式。
连续框架是多孔框架灌筑成整体结构顶入。
单孔拼装式是将三个或两相邻单孔框架分别逐孔顶人拼装而成。
连续框架式的优点是受力情况好、节省材料、施工简单、工期短、干扰运输时间少；缺点是所需顶进力大，要求有较坚强的后背，线路加固也复杂。
单孔拼装式就位后易高低不齐，影响正常行车的时间长，线路加固也要进行多次，一般以采用连续框架式为宜。
箱桥截面可分为变截面与等截面两种。
按箱桥与铁路交角可分正交、斜交两种。
由于箱桥穿越铁路的具体情况（如断面与长度、最大顶力、地质情况、施工技术与地形条件等）不同，采取的施工方法也不一样，但主要施工程序仍是相同的。
开工前的准备工作（调查修箱桥处的公路铁路交通及铁路路基中埋设的地下管线及其他障碍物等情况、做好拆迁、施工时临时道路及排水等）开挖工作坑（必要时需降低地下水位），修筑滑板及后背，预制箱桥，安装顶进设备及装置观测设施，线路加固，起动，顶进（挖运土），监测调整（方向、高低），就位。
箱桥顶进要处理好“三水”：①结构物的防水。
箱桥一般采用不低于C30及B8防水混凝土，各节间接头、施工缝是防水薄弱环节，可选用高效聚合砂浆、膨胀橡胶、聚氨酯液体填塞或涂刷，亦可用氯丁橡胶止水带等新材料。
结构外表以往常用外贴式甲种防水层，现多采用喷涂M-1500防水剂。
②施工时排水。
排除降水是保证工程质量及顺利施工的重要环节。
对地下水也应截流引排，必要时在基坑开挖及路基内采用井点法降水。
顶进涵施工工艺
13.6 顶进涵施工工艺标准13.6.1工艺概述顶进涵一般为既有道路下立交，采用预制钢筋混凝土箱涵顶进施工，其原理是在基坑内滑板上面预制箱涵，利用液压千斤顶顶动箱涵向前挺进，到达设计的位置，然后在箱涵前后两端连接引道。

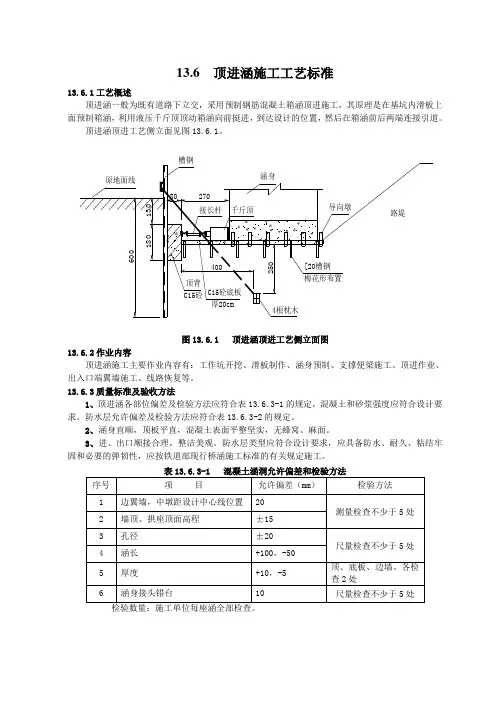

顶进涵顶进工艺侧立面见图13.6.1。
图13.6.1 顶进涵顶进工艺侧立面图13.6.2作业内容顶进涵施工主要作业内容有：工作坑开挖、滑板制作、涵身预制、支撑便梁施工、顶进作业、出入口端翼墙施工、线路恢复等。
13.6.3质量标准及验收方法1、顶进涵各部位偏差及检验方法应符合表13.6.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.6.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
3、进、出口顺接合理，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
检验数量：施工单位检查不少于5处。
13.6.4工艺流程图顶进涵施工工艺流程见图13.6.4：出入口端翼墙施工恢复线路连接道路施工准备测量放样工作坑开挖滑板制作涵身预制支撑便梁施工顶进作业材料准备图13.6.4 顶进涵施工工艺流程图13.6.5工序步骤及质量控制说明一、施工准备 1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制顶进涵单项施工方案，对开挖超过2m 的工作坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m 的工作坑，应组织相关专家进行方案的评审后实施。
⑶做好相关施工技术交底，并向作业人员进行技术交底和相关知识的培训教育。
⑷测量放样：平整场地后，粗测工作坑的平面位置。
⑸工作坑开挖前认真阅读设计提供的地质资料及水文状况，掌握地下常水位及施工水位情况。
⑹调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案，重要管线需提前向有关部门提报施工方案并取得批复。
顶进桥涵施工工艺及方法
顶进桥涵施工工艺及方法顶进涵开工前1个月向铁路局和甲方报送施工方案和慢行封锁计划，待审核批准后，认真核对批复的施工时间、地点、内容，并做好施工前的准备工作。
顶进涵总体施工顺序如下图。
顶进框构桥施工流程图⑴工作坑、后背施工工作坑是预制框构箱体的工作场地，施工前根据既有铁路两侧的地形、场地的大小及地质情况进行综合考虑，布置在线路一侧，采用挖掘机开挖，基底人工开挖平整，用小型碾压机具碾压密实。
后背采用钢轨桩加固，夯填土，浇筑钢筋混凝土后背梁，确保具有足够的强度、刚度和稳定性。
⑵滑板施工滑板施工工艺流程如下图。
滑板施工工艺流程图滑板施工方法如下：滑板是预制框构的底板，两侧支墩起导向作用。
滑板应具有足够的刚性和稳定性，采用C25钢筋混凝土一次浇筑成型，厚20cm，并设置钢筋混凝土地锚梁和导向支墩。
基底碾压密实，检查标高和平整度，测量定位滑板位置，用方格网控制高程，测设滑板施工模板的位置和标高拉线施工。
滑板与后背梁一并施工，为防止顶进中滑板与后背梁的连接处断裂，将滑板的纵向钢筋伸入后背梁内，伸入长度不小于30d，端部设标准弯钩并连结到后背梁的钢筋骨架上，以保证滑板与后背梁的整体性。
滑板混凝土的浇筑要确保混凝土的刚度、强度和表面平整度，浇筑过程中随时检查模板标高，发现偏差，及时调整，控制平整度误差不超过3毫米。
滑板混凝土浇筑完成后养生，养生采用覆盖草垫并及时洒水，保持滑板混凝土湿度。
养生达到规定时间后铺设由润滑层和塑料布组成的润滑隔离层。
⑶框构箱体预制在滑板上预制钢筋混凝土框构箱身，框构箱身采用就地浇筑，模板采用整体钢模以中线和边墙高度为基准全桥统一设计和安装，以使板缝顺直美观。
钢筋加工和绑扎由钢筋班统一进行。
箱身混凝土分两次浇注，第一次浇注底板，第二次浇注边墙和顶板，采用插入式振动器加强振捣，保证混凝土外观质量优良，强度符合设计要求。
其施工方法与现浇框构桥相同，此处不在赘述。
混凝土浇筑终凝后，采用草帘或麻袋覆盖并浇水养护。
顶进涵施工
顶进涵施工13.6.1 工艺概述顶进涵是采用钢筋混凝土箱形结构在旁位预制后顶推就位的下穿既有道路等设施的涵洞。
其原理是在基坑内滑板上面预制箱涵，待对既有道路设施进行必要加固后，利用液压千斤顶顶推箱涵到达设计位置，然后在箱涵前后两端施工洞口附属结构，基本原理示意图见见图13.6.1-1。
图13.6.1-1 顶进涵顶进工艺侧立面图13.6.2 作业内容顶进涵施工主要作业内容有：工作坑开挖、滑板制作、涵身预制、既有铁路和公路等设施加固、顶推系统设计与施工、顶进作业、出入口端翼墙施工、线路恢复等。
13.6.3 质量标准及检验方法《铁路混凝土工程施工质量验收标准》（TB10424－2010）《铁路桥涵工程施工质量验收标准》（TB10415－2003）《高速铁路桥涵工程施工质量验收标准》（TB10752－2010）13.6.4 工艺流程图顶进涵施工工艺流程见图13.6.4-1：图13.6.4-1 顶进涵施工工艺流程图13.6.5 工序步骤及质量控制一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制顶进涵单项施工方案，对开挖超过2m 的工作坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m 的工作坑，应组织相关专家进行方案的评审后实施。
⑶做好相关施工技术交底，并向作业人员进行技术交底和相关知识的培训教育。
⑷测量放样：平整场地后，粗测工作坑的平面位置。
⑸调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案，重要管线需提前向有关部门提报施工方案并取得批复。
⑹完成顶进设备的标定和检验工作。
2.材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
3.机具准备盖板涵洞施工需要的机械主要有：挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、液压油顶、接长杆、钢便梁等。
二、测量放样⑴测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定工作坑中心线、方向和高程。
箱涵顶进现场施工方法
箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道，其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。
基坑围护及开挖→滑板制作→箱涵浇注→顶进后靠施工及千斤顶安装二、工作基坑施工作为隔离层。
滑板及工作坑详见图3、4。
图3滑板及工作坑平面图图4滑板及工作坑1─1断面图底板的施工步骤为：1、修整、夯实基坑底，如坑底地基承载力不足，拟采取基底换填等加固措施；2、铺碎石垫层并压实；3、绑扎后背梁、锚梁、滑板钢筋及予埋钢板、导向墩；4、灌注混凝土；5、顶面干燥后，浇一层3mm厚的滑石粉浆（机油:滑石粉=3:7）6、铺塑料底板隔离层。
滑板顶面沿顶进方向做成1%的仰坡，滑板顶面平整度不大于5mm/2m。
2.4后背修筑后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分（宽）的C15后箱涵可采用单节浇注或分节浇注。
箱涵是在工作坑滑板润滑隔离层上进行预制。
首先要进行测量放线，使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者均在一直线上。
箱身预制的施工程序是：安设底板模→绑扎底板钢筋→灌注底板混凝土养护→安内模绑扎侧墙及顶钢筋→安外模→灌注侧墙及顶板混凝土→养护箱身防水层施作模板采用P3015钢模板。
内模支撑采用型钢排架，如图5所示，斜撑、横撑、立柱用I12工字钢，纵向间距1.5m，边墙立档与顶梁用I14槽钢，纵向间距1.5m，立柱横向间距1.5m，横撑竖向间距2m，横撑、斜撑与立柱间用螺栓连合，立柱在纵向用L125×80角钢焊接牢固。
为避免浇筑侧墙混凝土的施工缝，边墙外模用插模法：将工字钢的下端利用底板侧面的预埋螺栓固定，上端用钢筋拉杆对拉，在两工字钢之间插入外模，随着混凝土的逐渐浇筑上升外模亦不断接高，如图5所示。
插模施工模板缝垫湿水泥袋三层，以制止漏浆，因墙体较厚，操作人员须加强振捣，避免漏振。
混凝土采用合理的级配和较低的水灰比。
顶进涵施工方案图解
铁路框架桥顶进及线路加固照片铁路既有平交道口不能满足道路交通需要时，一般采用顶进式框架桥改平交为立交或者采用上跨通过。
桥体顶进期间，采用千斤顶顶进，对于既有线路需要采用工字钢横抬纵挑及3-5-3扣轨进行加固，以确保顶进期间线路的稳定，同时需要对来往列车进行限速行驶。
1、铁路现状2、框架桥及顶进后背相对关系初始图3、抽换枕木，便于安装扣轨4、框架桥前刃角与工作坑前坡脚相对关系初始图5、挖掘机随顶随整理道路，便于出土机械进出6、框架桥空顶(桥体在滑板上，未吃土顶进)7、要点前工人到场准备8、清理道碴，准备抽换枕木9、列车限速通过时，工人下道避车10、抽换完枕木后捣固机捣固道碴11、道岔加固体系图一12、道岔加固体系图二13、道岔加固一14、道岔加固二15、道岔加固三16、道岔加固17、扣轨等连接件紧固检查18、货车通过线路加固后的轨道19、道岔加固的扣轨及工字钢纵梁20、穿入工字钢横梁时后面工人用撬棍前翘21、穿入工字钢横梁时前面工人用大绳拽22、倒链拉线路防止横移一23、倒链拉线路防止横移24、道碴捣固机25、U型螺栓等材料图26、吊车配合吊装工字钢27、吊车配合施工人员更换顶铁28、顶进过程中的框架桥29、顶进后背，顶铁及挖出的支撑桩30、顶进后背及顶柱31、顶进控制体系32、顶进前需要机械挖土，列车通过时要停止33、顶进时用的小滑车，顶部用枕木头与木楔子与工字钢横梁备紧，小滑车与桥体顶进中心线平行，以保证顶进期间线路不横移34、顶进时用的小滑车，顶部用枕木头与木楔子与工字钢横梁备紧，小滑车与桥体顶进中心线平行，以保证顶进期间线路不横移二35、顶进系统图36、顶进总体远景图37、顶铁与顶镐(千斤顶38、工务部门据轨39、工务部门据轨二40、工字钢横梁之间焊接牢固41、工字钢之间连接板42、工字钢纵梁底部用枕木垛备紧，防止工字钢在顶进期间变形，影响线路质量43、工字钢纵梁及扣轨等情况44、供电部门拆除影响顶进的电气化接触网杆45、机车通过加固完毕的线路46、既有框架桥与新顶进桥的相对关系，新桥即将顶进就位47、锯轨机固定件48、控制顶进设备的开关及压力表49、控制顶进系统的操作装置50、扣轨全图51、框架桥顶进及线路加固体系远观图52、框架桥顶进设备53、千斤顶及顶进设备54、千斤顶正在回镐55、桥体顶进时前端人工配合刷土坡，为防止钢轨联电，在钢筋棍上包裹绝缘套56、人工穿入工字钢横梁57、线间双道工字钢纵梁，搭接一定的长度58、线路工在列车通过后检查线路状态59、线路加固及框架桥总体图60、线路加固体系之工字钢纵横梁细部图61、在施工现场设置广播棚，内设与相邻车站直通的电话，预报来往列车情况。
铁路改建工程箱涵顶进专项施工方案(共18张PPT)
倘若造成过大偏差后，再行校正则较为困难。
顶进系统由液压系统和传力设备组成。 f2——箱身底部与基底土的摩阻系数，取0.
2、进行B箱涵顶推作业。
可采用下面的方法进行校正扎头：
f1——桥涵顶部表面与顶部荷载之间的摩阻系数
6、纠正抬头、扎头 的措施
以B箱顶进为例进行顶进挖土工况说明。
第6页，共18页。
步骤二： 1、完成B箱涵顶推后，在B箱涵留 空处的滑道板上设钢立柱。
第2页，共18页。
二、顶进施工方案
1、顶进工况
工况一：（ 已完成） 1）围护、支撑施工，基坑开挖； 2）滑板、后靠背施工； 3）便梁支墩施工；
4）箱体预制。
第3页，共18页。
工况二： 1）2#、3#支墩上架设24m便梁； 2）拔除B框顶进位置拉森板桩； 3）B框顶进。 前提：既有线拆除，其下高压 旋喷桩完成。
铁路西侧前进，直至将通道打通。
2412
489
482
三线轨底+6.0
400
+2.0
9m
-2.33
第11页，共18页。
工况二：箱体采用边挖边顶方式进行顶进，挖机往后挖1m，顶进1m,杜绝大
开挖和超挖。B箱切土后，挖机将B箱前面土方挖至高出B箱底板面30cm左
右，出土放在铁路东侧，放置三台挖机进行出土作业，顶进采用24小时不间断 连续作业。顶进中，由技术人员对铁路路基和框架桥偏差进行监测。
生的变化状况。
方法三：可在前端一侧超挖，另一侧少挖土或不挖来调整方向。如箱身前端向右偏
，即在箱身前端左侧前超挖20～50cm。
方法四：在箱身前端加横向支撑来调整，一端支撑在箱身边墙上，另一端支在开挖 面上，顶进时迫使其向被顶一侧调整。
顶进涵施工方法
顶进涵施工方法1、开挖工作坑在保证排水和安全的前提下，尽量减少挖填土数量和缩短顶进长度。
开挖前根据线路平面、地形、环境及施工需要合理布置工作坑平面位置。
工作坑采用机械开挖，自卸汽车弃运，边坡和基底辅助以人力施工，工作坑内两侧设置排水沟及汇水井，水泵抽水。
工作坑顶面两侧设置截水沟，防止地表水进入坑内。
工作坑底做到密实平整，并有足够的承载力。
2、后背后背采用钢轨桩（P43）后背，K299+018涵每延米正面布置钢轨8根（间距0.125M）；后背梁为C20钢筋混凝土梁，厚0.30M，高1.0M，其中埋入滑板下0.50M，并与滑板同时灌筑；K299+018涵顶面715CM×658CM（横*纵），并按1∶1比例放坡；挡土板采用旧混凝土枕或旧模板。
3、滑板工作坑挖好后，先施工0.1m厚碎石或卵石垫层，然后现浇0.2mC15混凝土滑板。
所修滑板保证有足够的刚度和稳定性，并使其中心线与框架桥设计中心线一致。
为防止顶进时扎头，采用底板延伸顶进，并预留仰坡（约0.25～0.5%）；滑板前端比箱身长1.0m，后端与后背相连，长18m，宽13.45m。
滑板下设地锚梁，间距3.75m，以增加滑板的稳定性，为消除箱身方向偏差，在滑板左侧设导向墩，并与滑板同时灌筑，导向墩每隔4.7m一个，横断面为0.2×0.2m，高出滑板0.3m，深入滑板0.4m，导向墩与箱身间留10cm的空隙，以便导向。
4、润滑隔离层设置C15混凝土滑板上铺一层石蜡（掺25%的机油）和滑石粉，最上面铺塑料薄膜。
5、箱身预制5.1在滑板润滑隔层上预制钢筋混凝土箱身，分两节并列预制，分别是14m、15m，两节间净距1.5m，做到测量定位准确，使先顶进一节箱身中心线、滑板中心线和顶进桥位的中心线三者均在一直线上。
在滑板施工间隙制作、焊接钢筋网片。
滑板及保护层达到一定强度后，按照放样位置安放钢筋，拼装模板，准备工作就绪后，浇筑C40钢筋混凝土底板，边墙钢筋位置在施工中精确固定，混凝土边墙施工缝预留在下梗胁顶部以上至少5CM。
