钒电解液的制备及其电化学和热力学分析
钒电池电解液工艺研究报告
钒电池电解液工艺研究报告钒电池电解液工艺研究报告摘要：钒电池作为一种新型的储能技术，由于其高能量密度、环境友好以及长循环寿命等优点，逐渐受到了广泛关注。
电解液作为钒电池中的重要组成部分，直接影响着钒电池的性能表现。
本研究主要从电解液的配方、合成工艺以及性能评价等方面对钒电池电解液进行了深入研究，以期为钒电池的发展提供有价值的参考。
一、引言随着清洁能源的快速发展，储能技术成为了保障电力供应安全和促进可再生能源利用的关键技术之一。
以钒电池为代表的储能设备在大容量储能中具有独特的优势。
而电解液作为储能设备中的核心组成部分，对钒电池的循环寿命、能量密度以及安全性等方面都有很大的影响。
二、电解液配方的研究在钒电池中，电解液的主要成分包括钠离子溶液和枯草芽孢杆菌菌种。
这两种成分的含量以及配比直接影响着钒电池的电化学性能。
本研究中，我们运用设计实验方法，通过调整钠离子溶液和枯草芽孢杆菌菌种的配比，综合考虑了电解液电导率、电解液的氧化还原能力以及对电池性能的影响等因素，最终确定了优化配方。
经过实验验证，配方为1.5 mol/L的钠离子溶液和10 g/L的枯草芽孢杆菌菌种，具有较好的电解液性能。
三、电解液合成工艺研究选择合适的电解液合成工艺对于保证电解液的稳定性和一致性具有重要意义。
本研究中，我们采用了溶剂蒸发法进行了电解液的合成。
并对合成过程中的工艺条件进行了优化，包括反应温度、冷却速度等参数的调整。
实验结果显示，在40℃的条件下，通过控制冷却速度为1℃/min，能够获得均匀且稳定的电解液。
四、电解液性能评价电解液的性能评价是考察钒电池储能系统性能的关键环节。
本研究中，我们对电解液的主要性能进行了评估，包括电解液的离子电导率、氧化还原反应的效率以及对钒电池循环寿命的影响等。
实验结果表明，采用本研究所优化的电解液配方和合成工艺，钒电池的循环寿命较之前提高了20%，同时具有较高的能量密度和较低的内阻。
五、结论通过对钒电池电解液的配方、合成工艺以及性能进行深入研究，本报告对钒电池的发展提供了一些宝贵的参考。
钒电解液及电池的原理化学
钒电解液及电池的原理化学钒电解液和钒电池是一种重要的电化学系统，其原理涉及到钒的氧化还原反应。
在这种反应中，正极和负极之间的离子传输是通过液态电解质实现的。
钒电解液通常是由含钒物质（如钒酸盐和三氯化钒）和溶剂（如硫酸水溶液）组成的。
钒电池通常有两种形式：钒液（钒液流）电池和钒液固体电池。
钒液电池的原理化学是基于钒的氧化还原反应。
在正极，钒物质被氧化为高价的钒离子（如VO2+）。
在负极，等量的钒离子被还原为低价的钒离子（如V3+）。
在这个过程中，电池释放出电子和离子，从而产生电流。
这种反应可以表示为：正极：VO2+ + 2H+ + e- →VO2+ + H2O负极：V3+ + e- →V2+这种氧化还原反应的综合反应方程式为：VO2+ + V3+ + 2H+ →VO2+ + V2+ + H2O钒液固体电池的原理化学和钒液电池类似，但在负极使用了一种固态材料来代替液态材料。
负极材料通常是一种可循环氧化还原的纳米材料，如钒氧（VOx）。
钒液固体电池的反应原理是：在正极，VO2+被氧化为VO2+，释放出电子和离子。
在负极，电子和离子被VO2+捕获，并使其还原为VO2+。
这种反应可以表示为：正极：VO2+ + 2H+ +e- →VO2+ + H2O负极：VO2+ + e- →VO2+这个氧化还原反应的综合反应方程式为：VO2+ + VO2+ + 2H+ →VO2+ + VO2+ + H2O钒电解液和电池的原理化学主要基于钒的多种氧化态之间的氧化和还原反应。
这些反应使得钒电解液和电池能够储存和释放电能，具有许多优点，如高能量密度、可循环性和长寿命等。
钒电池被广泛应用于储能系统、电力调度和其他需要大容量和高效能的应用领域。
总的来说，钒电解液和钒电池的原理化学涉及到钒的氧化还原反应。
通过这些反应，钒电解液和电池能够存储和释放电能，具有多种优点。
这些电化学系统对于解决能源储存和管理的难题具有重要的意义。
一种全钒液流电池电解液及其制备方法
一种全钒液流电池电解液及其制备方法

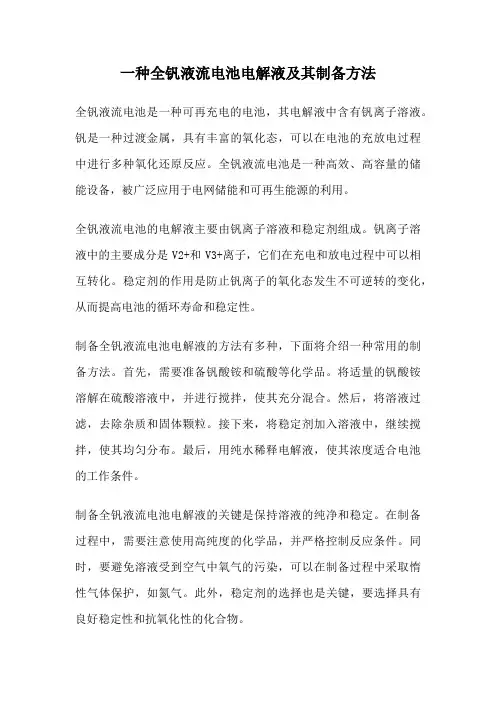

全钒液流电池是一种可再充电的电池，其电解液中含有钒离子溶液。
钒是一种过渡金属，具有丰富的氧化态，可以在电池的充放电过程中进行多种氧化还原反应。
全钒液流电池是一种高效、高容量的储能设备，被广泛应用于电网储能和可再生能源的利用。
全钒液流电池的电解液主要由钒离子溶液和稳定剂组成。
钒离子溶液中的主要成分是V2+和V3+离子，它们在充电和放电过程中可以相互转化。
稳定剂的作用是防止钒离子的氧化态发生不可逆转的变化，从而提高电池的循环寿命和稳定性。
制备全钒液流电池电解液的方法有多种，下面将介绍一种常用的制备方法。
首先，需要准备钒酸铵和硫酸等化学品。
将适量的钒酸铵溶解在硫酸溶液中，并进行搅拌，使其充分混合。
然后，将溶液过滤，去除杂质和固体颗粒。
接下来，将稳定剂加入溶液中，继续搅拌，使其均匀分布。
最后，用纯水稀释电解液，使其浓度适合电池的工作条件。
制备全钒液流电池电解液的关键是保持溶液的纯净和稳定。
在制备过程中，需要注意使用高纯度的化学品，并严格控制反应条件。
同时，要避免溶液受到空气中氧气的污染，可以在制备过程中采取惰性气体保护，如氮气。
此外，稳定剂的选择也是关键，要选择具有良好稳定性和抗氧化性的化合物。
全钒液流电池电解液是全钒液流电池的核心组成部分，其制备方法对电池的性能和循环寿命有着重要影响。
通过合理选择化学品、严格控制制备条件和添加适量的稳定剂，可以制备出高质量的全钒液流电池电解液，提高电池的性能和稳定性。
全钒液流电池有着广阔的应用前景，在电网储能和可再生能源领域发挥着重要作用。
钒电解液及电池的原理化学

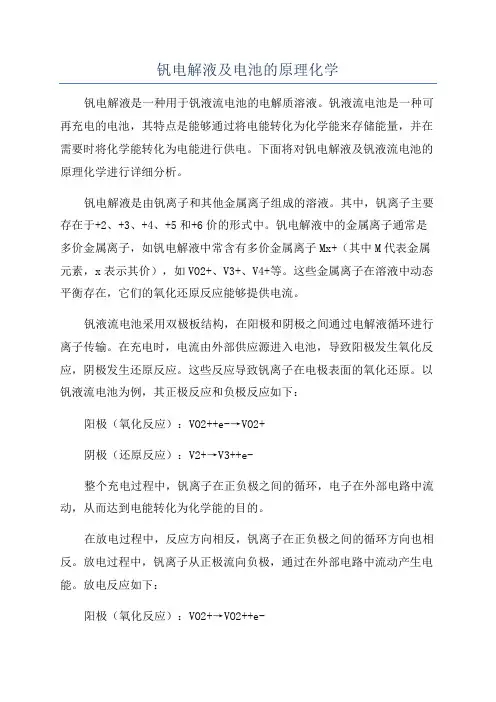

钒电解液及电池的原理化学钒电解液是一种用于钒液流电池的电解质溶液。
钒液流电池是一种可再充电的电池，其特点是能够通过将电能转化为化学能来存储能量，并在需要时将化学能转化为电能进行供电。
下面将对钒电解液及钒液流电池的原理化学进行详细分析。
钒电解液是由钒离子和其他金属离子组成的溶液。
其中，钒离子主要存在于+2、+3、+4、+5和+6价的形式中。
钒电解液中的金属离子通常是多价金属离子，如钒电解液中常含有多价金属离子Mx+（其中M代表金属元素，x表示其价），如VO2+、V3+、V4+等。
这些金属离子在溶液中动态平衡存在，它们的氧化还原反应能够提供电流。
钒液流电池采用双极板结构，在阳极和阴极之间通过电解液循环进行离子传输。
在充电时，电流由外部供应源进入电池，导致阳极发生氧化反应，阴极发生还原反应。
这些反应导致钒离子在电极表面的氧化还原。
以钒液流电池为例，其正极反应和负极反应如下：阳极（氧化反应）：VO2++e-→VO2+阴极（还原反应）：V2+→V3++e-整个充电过程中，钒离子在正负极之间的循环，电子在外部电路中流动，从而达到电能转化为化学能的目的。
在放电过程中，反应方向相反，钒离子在正负极之间的循环方向也相反。
放电过程中，钒离子从正极流向负极，通过在外部电路中流动产生电能。
放电反应如下：阳极（氧化反应）：VO2+→VO2++e-阴极（还原反应）：V3++e-→V2+与其他电池不同，钒液流电池的电压和电容量可以通过调整钒离子在电解液中的浓度以及金属离子的种类和浓度来控制。
此外，钒液流电池具有高耐久性、高效能和长寿命等优点，适用于储能系统、电网平衡和可再生能源供电等领域。
总之，钒电解液是钒液流电池中的一种重要组成部分，通过钒离子和金属离子的氧化还原反应来存储和释放电能。
对于钒液流电池的原理化学，我们需要研究电解液中钒离子的浓度、金属离子的种类和浓度对电池性能的影响，以此来优化电池的设计和性能。
钒电解液的绿色制备及其热力学分析
钒电解液的绿色制备及其热力学分析吴雄伟;彭穗;冯必钧;山村朝雄;矢野贵;佐藤伊佐務;刘素琴;黄可龙【摘要】以分析纯V2O5为原料,利用双氧水还原的方法制备钒电解液,并对五氧化二钒的溶解机理进行了研究.通过UV-Vis光谱分析和ICP,对钒电解液在电解过程中钒离子的价态变化和浓度变化进行表征.通过计算,得到了钒电解液制备的反应焓变和吉布斯自由能变化,结果表明:生成硫酸氧钒的反应为放热反应,并且该反应促进了五价钒离子的溶解.将所制备的电解液组装成动态电池,在电流密度为2.4mA/cm2时,电池的电流效率、电压效率、能量效率分别为93.6%、98.1%和91.9%,充放电结果表明:所制备的电解液具有很好的活性,可以应用于钒电池.%The vanadium solution was prepared by the mixture of hydrogen peroxide and vanadium pentoxide in sulphuric acid solution.The solubility mechanism of vanadium pentoxide was investigated.The valence and concentration change of vanadium solution were characterized by UV-Vis and ICP measurement in the following electrolysis procedure.ΔH and ΔG of the reaction were calculated.The results showed that the reaction was exothermic.The electrochemical activity was characterized by the charging and discharging experiment.And the results showed that the high current efficiency, voltage efficiency and energy efficiency of 93.6％, 98.1％ and 91.9％were obtained at the current density of 2.4 mA/cm2, respectively.This indicated that the prepared vanadium solution was suitable for vanadium redox-flow battery.【期刊名称】《无机材料学报》【年(卷),期】2011(026)005【总页数】5页(P535-539)【关键词】钒液流电池;电解液;热力学【作者】吴雄伟;彭穗;冯必钧;山村朝雄;矢野贵;佐藤伊佐務;刘素琴;黄可龙【作者单位】中南大学,化学化工学院,长沙,410083;中南大学,化学化工学院,长沙,410083;中南大学,化学化工学院,长沙,410083;日本东北大学,日本仙台,9808577;日本东北大学,日本仙台,9808577;日本东北大学,日本仙台,9808577;中南大学,化学化工学院,长沙,410083;中南大学,化学化工学院,长沙,410083【正文语种】中文【中图分类】O642随着可再生能源的发展应用, 大规模高效率储能技术成为能源领域研究开发的热点[1-2]. 全钒液流储能系统因其具有无污染、长寿命、高能量效率和维护简单等优点, 在太阳能、风能储存和并网, 以及电网调峰、偏远地区供电系统、不间断电源等领域具有巨大的应用前景[3-4]. 尽管国外钒电池的研究已进入实用化阶段, 但其高浓度钒电解液的稳定性、电极材料及其电化学活性和系统结构的优化是制约其商业运作发展的主要因素之一, 其中钒电解液的制备是全钒液流储能系统的核心[5-10].钒电池专用钒电解液是钒电池中起电化学反应的活性物质, 电解液要求有较高的稳定性和电导率.在钒电池中, 电池能量是以电解液形式储存的[10].澳大利亚 Skyllas-Kazacos等[11]所用电解液是将VOSO4直接溶解于 H2SO4中制得, 但由于VOSO4价格较高, 人们开始把目光转向其它钒化合物, 如V2O5、NH4VO3等. 北京大学、中国地质大学研究了从石煤中提取五氧化二钒制备 VOSO4用于钒电池[12]. 目前世界上生产VOSO4普遍采用V2O5溶解于H2SO4后用还原剂还原制备[12], 也有文献报导用电解法制取电解液[11,13-14]. 在制备全钒电解液过程中[6], 草酸等有机酸和硫的还原能力较弱, 反应速度很慢, 并且有 CO2和 SO2气体产生, 进而导致环境污染. 本工作以分析纯 V2O5和 H2O2为原料, 采用混合加热的方法制备钒电解液, 对其溶解热力学进行研究, 并通过UV-Vis 光谱分析、ICP确定钒电解液制备过程中价态和浓度的变化, 充放电实验结果证明所制备的钒溶液具有很好的电化学活性.1 实验部分1.1 试剂与仪器五氧化二钒(V2O5, 分析纯)、双氧水(H2O2, 分析纯)、98%的浓硫酸(分析纯). 以上试剂购买于日本和光纯药公司. UV-3100PC型紫外可见分光光度计和ICP (日本岛津制作所), ICP配有恒温槽.1.2 V2O5的溶解实验在200 mL 烧杯中, 向0.1 g (0.549mmol) V2O5依次加入少量的水、不同比例的浓硫酸和双氧水.在230℃恒温加热, 蒸发硫酸溶液直到得到黄色的固体, 然后溶于2 mol/L的硫酸溶液中.1.3 正负极钒电解液的电解制备 ICP测试及其UV-Vis光谱测试钒正负电解液的电解实验在充放电装置 HJ-201B(Hokuto Denko Corp., Japan)进行, 以48 mA/cm2恒定电流充电30min, 10min开路电压测定其溶液的状态, 碳素纤维电极 XF208(面积2.5 cm×2.5 cm) (Toyobo Co.Ltd., Japan)作为电池的正负极, 正负极溶液各 50 mL, 分别储存在玻璃储液灌中, 在电解制备过程中, 电解液通过(EYELA)蠕动泵 RP1000输送到正负极上, 流量为250 mL/min, 并且通以氩气. 日本Selemion APS (Asahi Glass Co. Ltd., Japan)为隔膜, KEYENCE制的数据收集系统NR-1000 收集电解制备过程中的电压数据, 所得溶液浓度用ICP测定, 并通以氩气进行UV-Vis光谱测试.1.4 充放电测试采用50 mL自制 1.0 mol/L V(IV) 作为钒电池的正极电解液, 50 mL自制 1.0 mol/L V(III) 作为钒电池的负极电解液, 分别储存在两个玻璃储液灌中,负极密封防止氧化, 充放电电流密度为 2.4、9.6、19.2、38.4 mA/cm2, 组装动态电池进行充放电, 以表征电解液的充放电性能.2 结果和讨论2.1 V2O5的溶解机理表1中, 实施了9个实验考察0.1 g (0.549mmol) V2O5在不同比例的硫酸和双氧水溶液中的溶解反应. 在230℃蒸发硫酸溶液后加入 1.1 mL 2 mol/L的硫酸溶液, 从表1中可以看出, 只有样品2、5、8完全溶解了, 样品2的硫酸、双氧水和五氧化二钒的摩尔比为10: 3: 1. 为了确定溶解V2O5的最佳摩尔比, 不同摩尔比对V2O5溶解度影响的实验结果如表2所示, 从溶解结果可知, 只有样品19、20、25完全溶解, 样品19为深绿色, 样品20为黄绿色,样品25为蓝绿色.V2O5可能的溶解机理为:尽管V(V)有12种不同的存在形式, 但在pH≤1的情况下, 其主要存在形式为VO2+[15-16] , 因此加入硫酸后其可能的反应为:加入双氧水之后, 其可能的反应为:故其总反应为:从上述反应V2O5: H+ : H2O2的摩尔比为1: 4: 1,V2O5完全溶解, 这与上述实验中样品19对应的V2O5: H2SO4: H2O2的摩尔比为1: 5: 1的结论基本吻合.表1 九个实验(Sample 1~9)考察五氧化二钒在硫酸和双氧水不同摩尔配比下的溶解实验Table 1 Nine samples examined for dissolving V2O5 in the solution with different mole ratios of H2SO4 and H2O2 against V2O5?表2 十六个实验(样品10~25)考察五氧化二钒在硫酸和双氧水不同摩尔配比下的溶解实验Table 2 Sixteen samples examined for dissolving V2O5 in the solution with different mole ratio of H2SO4 and H2O2 against V2O5＃Completely dissolved; ＃＃n.e indicate s “not examined”?2.2 正负极钒电解液的电解机理按照样品19的配比可以制备0.1 ～ 1.8 mol/L 的钒电解液, 所制备的溶液为四价和五价钒的混合溶液. 由于钒电池的充放电要求初始状态为: 正极为钒四价, 负极为钒三价, 按上述方法样品19制备的电解液各50 mL分别储存在玻璃储液灌中, 然后电解. 其结果如图 1 所示, 从图中可以看出, 在充电过程中大约2h后(此为反应第一阶段), 充电电压急剧上升, 此时溶液为钒五价的特征颜色黄色, 以后正极的反应为氧气的析出反应, 其相关的反应如下:大约5.2 h时(此为反应第二阶段), 开路电压急剧上升, 达到0.73 V, 充电电压为2.4 V (0.73 V的开路电压略高于钒五价和钒三价的电位差0.63 V[17]可能的原因为充放电过程中的溶液内阻和电极过电位引起的), 说明此时钒负极全部为钒四价(溶液颜色为蓝色), 并开始出现钒三价, 其相关的反应如下:大约10 h时(此为反应第三阶段), 开路电压再次急剧上升, 达到1.45 V, 充电电压为2.78 V. 此为五价钒和二价钒的电位差[17], 说明此时负极钒电解液中钒离子全部为 3价(溶液颜色为绿色), 并开始出现钒二价, 其相关的反应如下:大约17 h时(此为反应第四阶段), 充电电压再次急剧上升, 说明此时负极电解液全部为钒二价(溶液颜色为紫色), 以后负极发生析氢反应. 充电电压达到3.30 V, 开路电压为1.70 V. 此时正极为五价钒电解液, 负极为二价钒电解液, 充电过程完毕,然后以同样48 mA/cm2 恒定电流放电, 大约5 h之后, 放电电压为0, 开路电压为0.70 V, 放电完毕, (此为反应第五阶段), 得到正极钒四价电解液(溶液颜色为蓝色)和负极三价钒电解液(溶液颜色为绿色).图1 电解法制备1.14 mol/L钒电解液的曲线Fig. 1 Typical electrolyse curves for cell employing 1.14mol/L vanadium in 2mol/L H2SO4(I to V represent the first to fifth stage of the charging and discharging process. Five samples were obtained from each stage for ICP measurement. Points of 1 to 7 show sampling points for UV-Vis test)2.3 UV-Vis光谱和ICP分析图1中样品1到样品7的紫外可见光谱如图2所示, 从图可知, 样品1、6 和7 在764 nm 处有比较强的吸收峰, 说明有钒四价离子的存在. 而样品2、3、4和5在764 nm 处没有吸收峰, 说明钒溶液从样品 2开始此时正极溶液全部为五价钒溶液, 没有四价钒离子的存在, 即正极电解液从第一阶段结束后, 全部转化为钒五价电解液, 此与上所述的反应式(5)和(6)一致.电解制备过程中正负极两边电解液的浓度变化如表 3所示, 两边浓度基本上保持相等, 反应前后基本上没有太大的变化, 这也说明了隔膜 Selemion APS 可以有效地防止水迁移. 适合于做钒液流电池的隔膜.2.4 五氧化二钒与双氧水的反应V2O5固体在硫酸溶液中的溶解度很小, 但在双氧水的还原下, 其溶解度急剧增大,V2O5被双氧水还原为可溶解的 VOSO4, 并且生成了氧气, 促进了V2O5的溶解,其总反应为:图2 样品1到7的紫外可见分光图Fig. 2 Absorption spectra of selected samples 1 to 7 in Fig. 1表3 ICP测试电解过程中钒电解液浓度Table 3 ICP measurements of vanadium concentration during electrolysisprocess?根据表4中的热力学数据, 生成VOSO4反应方程式(10)中, △Hf为−109.532kJ/mol, △Gf为−131.21 kJ/mol.由此可知该反应为放热反应, 从而加速了 V2O5的溶解.2.5 充放电性能测试图3是利用上述方法制备的电解液组装的动态电池, 在电流密度为2.4、9.6、19.2、38.4 mA/cm2下的充放电曲线, 如图3所示, 其具体的电流效率、电压效率和能量效率如表 5所示, 从表中可以看出, 钒电解液在2.4 mA/cm2时的电流效率、电压效率和能量效率分别为(93.6±2.5)%、(98.1±0.1)%, (91.9±2.5)%.其电流效率随着电流密度增大而增大, 电压效率随电流密度的增大而减小, 总的能量效率随电流密度的增大而减小, 其原因可能是随着电流密度的增大,溶液内阻和过电位相应增大, 导致总能量密度下降. 但即使在电流密度为38.4 mA/cm2时, 电池的能量效率仍为82.1%, 表现出了较高的能量效率.说明此方法制备的电解液, 具有很高的电化学活性,可以用于钒电池.表4 反应方程式(10)中的△Hf和△Gf[18]Table 4 △Hf and △Gf in reaction equation (10)[18]△Hf / (kJ·mol−1) △Gf / (kJ·mol−1) H2SO4 −813.989−690.059 H2O −285.830 −237.183 H2O2 −187.780 −120.420 V2O5−1550.600 −1419.600 VOSO4 −1309.200 −1169.800图 3 组装动态钒液流电池在电流密度为 2.4、9.6、19.2、38.4 mA/cm2时的充放电曲线Fig. 3 Charge and discharge curves for vanadium redox-flow battery at the current densities of 2.4, 9.6, 19.2, 38.4 mA/cm2表5 组装的动态钒液流电池在电流密度为2.4、9.6、19.2、38.4 mA/cm2时的电流效率、电压效率和能量效率Table 5 Culombic efficiency, voltage efficiency and energy efficiency of the assembled vanadium redox-flow battery at the current densities of 2.4, 9.6, 19.2, 38.4 mA/cm2Current density/(mA·cm−2) Culombic efficiency / % Voltage efficiency / % Energy efficiency / % 2.4 93.6 ± 2.5 98.1 ± 0.1 91.9 ± 2.5 9.6 94.9 ± 1.7 93.1 ± 0.2 88.4 ± 1.4 19.2 95.7 ± 0.9 88.8 ± 0.2 84.9 ± 0.9 38.4 97.4 ± 0.2 84.3 ± 0.2 82.1 ± 0.33 结论新的电解液制备工艺, 以分析纯 V2O5为原料,采用双氧水还原的方法制备钒电解液并确定了V2O5在H2O2和H2SO4溶液中溶解的最佳摩尔比, 反应生成四价硫酸氧钒, 放出热量, 并催化了五价钒的溶解. 钒电解液在2.4 mA/cm2时的电流效率、电压效率和能量效率分别为(93.6±2.5)%、(98.1±0.1)%和(91.9±2.5)%. 充放电结果标明, 该方法制备的钒电解液具有很高的电化学活性, 可以用于钒电池. 该法工艺简单, 生产效率高, 电解液浓度高可以达到1.6 mol/L到2.0 mol/L, 终点容易控制, 适合工业化生产. 该热力学分析为钒电池电解液工业化制备提供了一定的理论依据. 参考文献:【相关文献】[1] Sum E, Skyllas-Kazacos M. A study of the V(II)/V(III) redox cou-ple for redox flow cell application. Journal of Power Source, 1985, 15(5): 179−190.[2] Sum E, Rychcik M, Skyllas-Kozacos M. Investigation of the V(V)/V(IV) system for use in the positive half-cell of a redox batery. Journal of Power Source, 1985, 16(8): 85−95.[3] Zhao P, Zhang H M, Zhou H T, et al. Characteristics and performance of 10 kW classall-vanadium redox-flow battery stack. Journal of Po wer Source, 2006, 162(2): 1416−1420.[4] Xi J Y, Wu Z H, Qiu X P, et al. Nafion/SiO2 hybid membrane for vanadium redox flow battery. Journal of Power Source, 2007, 166(2): 531−536.[5] Kazacos M, Cheng M, Skyllas-Kazacos M. Vanadium redox cell electrolyte optimization studies. Journal of Applied Electrochemistry, 1990, 20(3): 463−467.[6] Oriji G, Katayama Y, Miura T. Investigation on V(IV)/V(V) species in a vanadium redox flow battery. Journal of Electrochimica Acta, 2004, 49(19): 3091−3095.[7] Lu X Q. Spectroscopic study of vanadium(V) precipitation in the vanadium redox cell electrolyte. Journal of Electrochemica Acta, 2001, 46(28): 4281−4287.[8] Oriji G, Katayama Y, Miura T. Investigations on V(IV)/V(V) and V(II)/V(III) redox reactions by various electrochemical methods. Journal of Power Sourses, 2005, 139(1/2): 321−324.[9] Zhong Z, Skyllas-Kazacos M. Electrochemical behaviour of V(V)/V(IV) redox couple at graphite electrodes. Journal of Power Sources, 1992, 39(1): 1−9.[10] Rychcik M, Skyllas-Kazacos M. Characteristics of new all-vanadium redox flow battery. Journal of Power Sources, 1988, 22(1): 59−67.[11] Abdus-Samad M, Skyllas-Kazacos M. Studies of Chemical Regeneration of Vanadium (V) for Vanadium Redox Battery. Proceedings 9th Australasian Electrochemical Conference, Wollongong, 1994, 4: 651−654.[12] 彭声谦, 许国镇, 杨华栓, 等. 用从石煤中提取的 V2O5制备钒电池用VOSO4的研究. 无机盐工业, 1997, 1: 3−6.[13] 崔艳华, 孟凡明. 全钒离子液流电池的应用研究. 电源技术2000, 24(6): 356−358.[14] Cheng M, Skyllas-Kazacos M. Evaluation of NH4VO3 derived electrolyte for vanadium redox flow battery. Journal of Power Sources, 1993, 45(1): 43−54.[15] Kazacos M, Chen M, Skyllas-Kazacos M .Vanadium rdox flow cell electrolyte optimization studies. Journal of Applied electrochemistry, 1990, 20(3): 463−467.[16] 廖世明. 柏谈论国外钒冶金. 北京: 冶金工艺出版社, 1985.[17] 李晓刚. 10 kW 全钒氧化还原液流储能系统若干关键技术研究.长沙: 中南大学博士论文, 2006.[18] 化学学会编. 化学便览. 日本仙台: 丸善株式会社, 1975.。
一种3.5价钒电解液的电化学制备方法

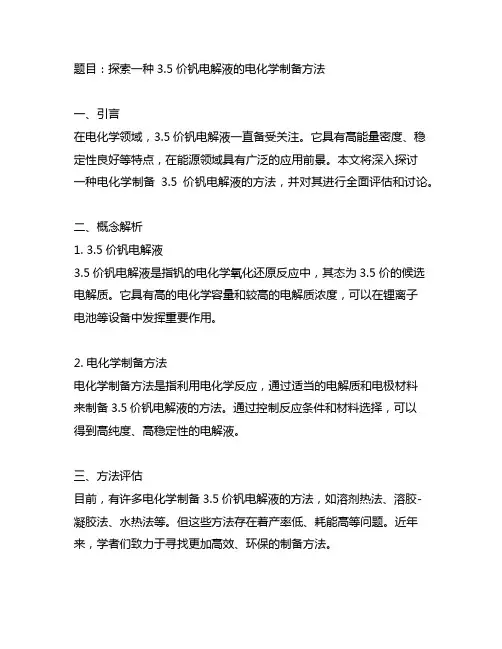

题目：探索一种3.5价钒电解液的电化学制备方法一、引言在电化学领域，3.5价钒电解液一直备受关注。
它具有高能量密度、稳定性良好等特点，在能源领域具有广泛的应用前景。
本文将深入探讨一种电化学制备3.5价钒电解液的方法，并对其进行全面评估和讨论。
二、概念解析1. 3.5价钒电解液3.5价钒电解液是指钒的电化学氧化还原反应中，其态为3.5价的候选电解质。
它具有高的电化学容量和较高的电解质浓度，可以在锂离子电池等设备中发挥重要作用。
2. 电化学制备方法电化学制备方法是指利用电化学反应，通过适当的电解质和电极材料来制备3.5价钒电解液的方法。
通过控制反应条件和材料选择，可以得到高纯度、高稳定性的电解液。
三、方法评估目前，有许多电化学制备3.5价钒电解液的方法，如溶剂热法、溶胶-凝胶法、水热法等。
但这些方法存在着产率低、耗能高等问题。
近年来，学者们致力于寻找更加高效、环保的制备方法。
四、新方法探索最近，研究人员提出了一种基于模板法的电化学制备3.5价钒电解液的方法。
该方法利用特定的模板材料，通过电化学反应，在一定的电势和温度条件下，在模板上制备出高纯度的3.5价钒电解液。
这种方法不仅制备效率高，而且对环境友好，具有很高的应用潜力。
五、方法优势与传统方法相比，基于模板法的电化学制备方法有以下优势：1. 制备效率高：采用模板法制备，可以得到高纯度、高稳定性的3.5价钒电解液，产率较高。
2. 环保节能：相比传统方法，该方法不需要大量有机溶剂，减少了对环境的污染，同时降低了能耗。
六、个人观点作为一个电化学研究者，我认为基于模板法的电化学制备方法为3.5价钒电解液的制备带来了新的思路和途径。
它具有很大的潜力，可以为工业生产提供高效、环保的新途径。
七、结论通过全面评估和探讨，我们可以发现，基于模板法的电化学制备方法为3.5价钒电解液的制备带来了新的机遇和挑战。
在未来的研究中，我们需要进一步深入探讨该方法的机制，不断改进和完善，以推动3.5价钒电解液的应用和发展。
一种全钒液流电池电解液及其制备方法
一种全钒液流电池电解液及其制备方法全钒液流电池是一种能量密度高、循环寿命长、安全性好的电化学储能装置，因此在可再生能源领域具有广泛的应用前景。
而电解液作为电池中的重要组成部分，对电池的性能和稳定性起着至关重要的作用。
本文将介绍一种全钒液流电池电解液及其制备方法。
全钒液流电池电解液的主要成分是钒离子溶液。
钒离子在电池的正负极之间进行氧化还原反应，从而实现电能的转化和储存。
在电解液中，钒离子的浓度和PH值的控制对电池的性能具有重要影响。
一般来说，电解液中钒离子的浓度越高，电池的能量密度越大，但过高的浓度会导致电解液的粘度增加，从而降低电池的运行效率。
同时，电解液的PH值也需要控制在一定范围内，过高或过低的PH 值都会导致电池的性能下降。
制备全钒液流电池电解液的方法有很多种，下面将介绍一种常用的方法。
首先，我们需要准备一定浓度的硫酸溶液作为电解液的基础。
接着，在硫酸溶液中逐渐加入适量的氯化钒，同时搅拌溶解，使其完全溶解。
然后，将溶液进行过滤，去除其中的杂质。
最后，调整溶液的PH值，通常可以通过加入酸或碱来实现。
经过上述步骤，我们就可以获得一种合适的全钒液流电池电解液。
全钒液流电池电解液的制备方法需要注意以下几点。
首先，加入氯化钒的量要控制在一定范围内，过高或过低都会影响电池的性能。
其次，过滤的步骤十分重要，可以使用滤纸或其他过滤装置来去除杂质。
此外，调整PH值时需要谨慎操作，应根据具体情况确定所需的酸碱度。
最后，制备过程中需要注意安全，避免接触到有毒的化学品，同时要注意防止溶液的溅洒。
全钒液流电池电解液是一种重要的电池组件，对电池的性能具有重要影响。
制备全钒液流电池电解液需要控制钒离子的浓度和PH值，并进行过滤和调整。
通过合理的制备方法，我们可以得到一种性能良好的全钒液流电池电解液，为电池的高效运行提供保障。
希望本文对读者对全钒液流电池电解液的了解有所帮助。
制备钒电解液新技术
制备钒电解液新技术
制备钒电解液是指生产用于钒电解池的电解液。
钒电解液是一
种用于电化学工业中的重要材料，通常用于生产金属钒。
近年来，
钒电解液的制备技术得到了不断的改进和创新，以下是一些新技术
的概述：
1. 高效电解液配方，传统的钒电解液通常是硫酸钠或氯化钠溶液，但新技术包括了更高效的电解液配方，例如采用有机溶剂或添
加特定配位剂来提高电解效率和稳定性。
2. 离子液体电解液，离子液体是一种新型的绿色溶剂，具有较
低的蒸汽压和较高的化学稳定性，因此被研究用于钒电解液的制备。
3. 膜分离技术，利用膜分离技术可以实现对电解液中杂质的高
效去除，提高电解液的纯度和稳定性，从而提高钒电解的效率和产量。
4. 微波辅助制备，微波辅助技术可以加速反应速率，降低能耗，并且有利于产物的纯度和结晶度，因此被应用于钒电解液的制备过
程中。
5. 绿色环保制备技术，随着环保意识的提高，绿色环保制备技
术也逐渐得到应用，例如采用生物技术或者循环利用废弃物质来制
备钒电解液。
总的来说，钒电解液的新技术主要集中在提高电解效率、稳定
性和环保性方面，通过改进配方、采用新型溶剂、膜分离技术以及
微波辅助制备等手段，为钒电解工业的发展带来了新的机遇和挑战。
一种全钒离子氧化还原液流电池电解液的电解制备方法-概述说明以及解释
一种全钒离子氧化还原液流电池电解液的电解制备方法-概述说明以及解释1.引言1.1 概述概述随着可再生能源的快速发展和能源存储技术的突破，电化学储能技术作为一种关键的能量管理方案受到了广泛关注。
离子氧化还原液流电池作为其中一种重要的电化学储能技术，具有容量可调、高能量密度和长循环寿命等优点，被广泛应用于电力系统中。
然而，传统的离子氧化还原液流电池在电解液的选择和制备方法方面面临一些挑战。
其中，电解液的性能直接影响到电池的电化学性能和循环寿命。
因此，寻找一种高效、可持续且易于制备的电解液成为了当前研究的热点。
本文旨在介绍一种全钒离子氧化还原液流电池电解液的电解制备方法。
该方法通过合理选择电解液成分和优化配制过程，以提高电解液的性能。
相比传统的电解液制备方法，该方法具有更高的可调容量、更长的循环寿命和更好的稳定性。
本文将首先介绍电解液的选择，包括对不同离子的选择和浓度的调控。
然后，详细介绍电解液的配制方法，包括原料的准备和混合比例的优化。
最后，对电解液的优化进行了进一步的讨论，包括添加剂的引入和工艺参数的调节。
通过本文的研究，我们得到了一种高性能的全钒离子氧化还原液流电池电解液，具有优越的电化学性能和循环稳定性。
这一制备方法将进一步推动离子氧化还原液流电池在能源储备领域的应用，并为进一步的研究提供了新的方向和思路。
1.2 文章结构文章结构部分的内容可以包括以下信息：文章结构部分主要介绍整篇文章的组织架构和内容安排，以便读者能够更好地理解文章的主要内容和行文逻辑。
通过清晰的结构安排，读者可以迅速了解文章的主要章节和各个部分的内容。
在本篇文章中，结构部分包括以下内容：2. 正文：本节将详细介绍一种全钒离子氧化还原液流电池电解液的电解制备方法。
首先，我们将从电解液的选择入手，介绍为什么选择这种特定的电解液。
接着，我们将描述电解液的配制方法，包括所需的原材料和操作步骤。
最后，我们将讨论电解液的优化措施，探讨如何提高电解液的性能和稳定性。
一种全钒液流电池电解液及其制备方法
一种全钒液流电池电解液及其制备方法全钒液流电池是一种高效、可再生的储能技术，其电解液的选择和制备对电池性能有重要影响。
本文将介绍一种全钒液流电池电解液及其制备方法。
全钒液流电池的电解液主要由钒离子（V2+、V3+、V4+、V5+）组成，其浓度和配比直接影响电池的电化学性能。
为了获得高效的电解液，我们需要考虑以下几个方面的因素。
选择合适的溶剂是制备全钒液流电池电解液的关键。
常用的溶剂包括硫酸、醋酸和磷酸等。
硫酸是一种常用的溶剂，其具有良好的导电性能和稳定性，但在高浓度下容易发生结晶，影响电池的循环寿命。
醋酸作为一种有机溶剂，具有较高的溶解度和较好的电化学稳定性，但其导电性能较差，需要添加辅助电解质来提高电解液的电导率。
磷酸作为一种无机溶剂，具有较高的电导率和稳定性，但其溶解度较低，需要在制备过程中控制浓度和温度。
控制钒离子的浓度和配比也是制备全钒液流电池电解液的重要步骤。
钒离子的浓度决定了电解液的容量和能量密度，过高或过低的浓度都会影响电池的性能。
同时，钒离子的配比需要根据电池的工作电压来确定，以保证电池正常运行。
制备全钒液流电池电解液的方法有多种，下面介绍一种常用的方法。
首先，准备所需的溶剂和钒离子的盐。
然后，根据设计要求确定钒离子的浓度和配比。
将溶剂加热至一定温度，将钒离子的盐逐步加入，搅拌均匀，直至完全溶解。
待溶液冷却至室温后，使用滤纸过滤除去杂质。
最后，将制备好的电解液储存于密封容器中，以防止氧气和水分的进入。
在制备全钒液流电池电解液时，需要注意以下几点。
首先，要保持操作环境的洁净，避免杂质的污染。
其次，要严格控制溶剂的温度和浓度，以避免结晶或沉淀的产生。
此外，制备过程中要注意安全，避免溶剂的泼洒和钒离子盐的误食。
全钒液流电池电解液的选择和制备对电池性能至关重要。
在制备过程中，需要选择合适的溶剂，控制钒离子的浓度和配比，并严格控制操作条件，以获得高效、稳定的电解液。
希望本文对全钒液流电池电解液的研究和制备提供一定的参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
No. 16
吴雄伟等：钒电解液的制备及其电化学和热力学分析
1859
景[3,4]. 从 20 世纪 80 年代末开始我国已有不少单位开始 了对液流电池的原理和技术进行研究. 中国科学院大连 化学物理研究所、中科院金属研究所、清华大学、中南 大学等单位已经开发了千瓦级以上的全钒液流储能系 统, 并朝着实用化阶段稳步前进[5～20].
虽然国外钒电池的研究已进入实用化阶段, 但其发 展仍受到一些关键技术的制约, 其中, 高浓度电解液的 稳定性、电极材料及其电化学活性和系统结构的优化是 其主要因素, 钒电解液是钒电池中起电化学反应的活性 物质, 是全钒液流储能系统的核心. 中国地质大学彭声 谦等[21,22]从石煤中提钒并建立了全钒液流电池的实验 室模型, 测试了充放电曲线, 目前世界上生产 VOSO4 普 遍采用 V2O5 溶解于 H2SO4 后用草酸和硫等还原剂还原 制备[22,23], 草酸等有机酸和硫的还原能力较弱, 反应速 度很慢, 并且有 CO2 和 SO2 气体产生, 对环境产生不好 的影响; 也有文献报导用电解法制取电解液[24～27], 但电 能的损耗比较大. 本文以冶金级 V2O3 和 V2O5 为原料制 备钒电解液, 并对其溶解过程热力学以及电化学性能进 行研究. 该法工艺简单、生产效率高、终点易控、适合 工业化生产.
1.3 循环伏安测试
在 CHI-300 电化学工作站(CH 设备公司, 美国)上测 试材料的循环伏安特性. 测试系统采用三电极体系, Hg/HgO(饱和 K2SO4 溶液)电极为参比电极, 铂电极为对 电极, 碳纸(厚度 0.28 mm, 尺寸 8 cm×8 cm, 上海河森 电气有限公司)为工作电极. 工作电极面积 1.0 cm2, 电 解液采用上述方法自制, 稀释标定至 0.8 mol/L
* E-mail: klhuang@ or wxwcsu@ Received December 13, 2010; revised March 16, 2011; accepted April 13, 2011. 国家重点基础研究发展计划(973 计划, No. 2010CB227201)、国家自然科学基金(No. 50972165)和米塔尔创新基金(Nos. 09MX19, 10MX01)资助项目
2.1.2 V2O3 在硫酸溶液中的溶解平衡组成计算 V2O3 粉末的溶解度也很小[28], V2O3 粉末溶解于硫
酸溶液中以下面三种离子形式存在, 离子可发生如下三 种反应[28]:
V2O3＋6 H＋＝2V3＋＋3H2O
(5)
lg[V3＋]＝7.05－3pH
V2O3＋4H＋＝2VOH H2VO－4 ]＝－6.06＋pH
则在 pH＜6 的溶液中, 五价钒离子的浓度为三种形 式钒离子( VO＋2 , H3V2O－7 , H2VO－4 )的浓度之和, 即:
c[V(V)]＝c( VO＋2 )＋2×c( H3V2O－7 )＋c( H2VO－4 )
1860
化学学报
Vol. 69, 2011
VOSO4＋3.0 mol/L H2SO4, 扫描步速 0.5 和 5 mV/s.
1.4 充放电测试
液流电池连续的充放电测试在 MP-56 二次电池性 能检测仪(广州市晨威电子有限公司, 中国)上进行, 聚 丙烯腈基(PAN)石墨毡为电极材料(面积 3.0 cm×3.0 cm)各两块作为电极的正负极, Nafion 膜(美国 杜邦)作 为隔膜, 20 mL 自制 1.6 mol/L VOSO4 ＋3.0 mol/L H2SO4 作为钒电池的正负极电解液, 正负极电解液分别储存在 两个玻璃储液灌中, 负极密封防止氧化, 充放电电流密 度为 20 mA•cm－2, 当正极电解液为深黄色时将正极电 解液全部排除, 换上等量的硫酸氧钒溶液继续充电. 在 测试过程中, 通过 HL-4 蠕动泵(上海沪西分析仪器有限 公司)输送到正负极上, 整个测试在室温下进行.
2011 年第 69 卷 第 16 期, 1858～1864
·研究论文·
化学学报
ACTA CHIMICA SINICA
Vol. 69, 2011 No. 16, 1858～1864
钒电解液的制备及其电化学和热力学分析
吴雄伟*,a 李 厦 a 黄可龙*,a 丁正平 a 姜志成 a 刘素琴 a 李晓刚 b
(a 中南大学化学化工学院 长沙 410083) (b 湖南农业大学生物安全科学技术学院 长沙 410128)
摘要 以冶金级 V2O3 和 V2O5 为原料, 采用混合加热和自催化强化溶解相结合的方法制备钒电解液. 通过热力学分析, 从理论上计算并确定了 V2O5 和 V2O3 溶解过程中在硫酸溶液中的离子存在形式, 从而计算了钒电解液 VOSO4 过程的吉 布斯自由能变化∆rGm, 以及相应的反应生成焓∆rHm. 结果表明: 反应为放热反应, 且为自发过程(∆rGm＜0). 同时通过 UV-Vis 光谱对所制备的电解液存在形式进行表征, 证实了理论分析的正确性; 使用循环伏安和充放电对其电化学性能 予以分析, 所得钒电解液具有很好的电化学性能. 关键词 钒液流电池; 电解液; 热力学
1 实验部分
1.1 仪器与试剂
CHI-300 电 化 学 工 作 站 ( 美 国 CH 设 备 公 司 ); UV-3802 型紫外可见分光光度计(上海优浦科学仪器有 限公司); MP-56 二次电池性能检测仪(广州市晨威电子 有限公司); 五氧化二钒和三氧化二钒(冶金级, 含量为 98%, 攀枝花钢铁研究院); 硫酸氧钒(上海绿源有限公 司); 浓硫酸(98%分析纯, 株洲化工厂).
自新南威尔士大学 Skyllas-Kazacos 等[1,2]提出全钒 液流电池以来. 绿色全钒液流电池以其独特的技术优势 引起了众多科学研究者的关注[3,4]. 全钒液流储能系统
因其具有无污染、长寿命、高能量效率和维护简单等优 点, 在太阳能、风能储存和并网, 以及电网调峰、偏远 地区供电系统、不间断电源等领域展示出巨大的应用前
Abstract The vanadium solution was prepared by heating the mixture of vanadium trioxide and vanadium pentoxide in sulfuric acid solution, which utilized the autocatalytic effect of vanadium with mixed valence, to intensify the dissolving of the mixture of vanadium trioxide and vanadium pentoxide. The formations of vanadium ions were theoretically determined. Moreover, negative ∆rGm and ∆rHm of the reactions were calculated by thermomechanical analysis. The reactions was proved to be a spontaneous process (∆rGm＜0). The results were confirmed by the UV-Vis analysis for the formation of ions. Its electrochemical performance was characterized by cyclic voltammetry and charge-discharge. The results showed that the prepared vanadium solution had an excellent electrochemical behavior, which indicated that the method was suitable for the industrial application. Our work may serve as the theoretical basis for industrial production of the electrolyte of vanadium redox-flow batteries. Keywords redox-flow battery; vanadium solution; thermodynamic
lg[ VO＋2 ]＝－0.82－pH
V2O5＋2H2O＝ H3V2O－7 ＋H＋
(2)
lg[ H3V2O－7 ]＝－4.74＋pH
VO＋2 ＋2H2O＝ H2VO－4 ＋2H＋
(3)
lg[ H2VO－4 ][ VO＋2 ]－1＝－5.24＋2pH
由(1)式与(3)式合并得到, 即:
V2O5＋3H2O＝2 H2VO－4 ＋2H＋
lg{c[V(V)]}＝lg[10－0.82－pH＋2×10－4.74＋pH＋
10－6.06＋pH]
因此, V2O5 在 H2SO4 溶液中各种形式钒离子、总钒 离子与 pH 的关系如图 1 所示.
由图 1 可知, 五氧化二钒在 pH 值为 1.8 左右的溶解 度最小, 而在此值之外溶解度都是线性增大, 这与五氧 化二钒是两性化合物是相符的. 同时在 pH 小于 1.5 时, VO＋2 的浓度与总钒离子的浓度接近, 溶液中另外两种 离子可以忽略, 离子主要以 VO＋2 形式存在.
(a School of Chemistry and Chemical Engineering, Central South University, Changsha 410083) (b College of Bio-safty Science and Technology, Hunan Agricultural University, Changsha 410128)
2 结果和讨论
2.1 V2O5 和 V2O3 的溶解和反应热力学分析 2.1.1 V2O5 在硫酸溶液中的溶解平衡组成计算
