第12讲 PCS7-图形编辑器(技术讲解)

合集下载

OS图形编辑器-12

生成新的PDL文件打开已生成的PDL文件 PDL文件存盘进入图形运行模式将选中对象前移将选中对象后移网格开关

将新对象对齐到网格点上、将移动对象对齐到网格点上放大
2013-7-8 Sciample Training --- SIMATIC PCS7 11
图形编辑器的工具
图形编辑器工具条中的工具
2013-7-8 Sciample Training --- SIMATIC PCS7 14
图形编辑器的工具
图形编辑器中的快捷工具
标准对象（Standard objects）：提供原始的形状和静态文字。静态文字（Static Text）可用于监控画面的标题、设备的名称等。单击Static Text，将光标拖到当前工作的画面中，拖放到所需的大小，然后松开鼠标左键。静态文字（Static Text）即出现在画面中。可输入英文也可输入汉字。文字的大小和颜色，边框的粗细和颜色，背景的填充和颜色，边框和背景的有无都可以改变。
ActiveX Control）：允许将网络多媒体对象控件加入到图形设计编辑器的对象选项板中。
转换（Convert ）：将WinCC旧版本的
图形或图库对象转换为与当前版本相兼容的图形或图库对象。
属性（Properties）：显示当前的版本，
创建号和WinCC选择安装。
2013-7-8
Sciample Training --- SIMATIC PCS7
SIMATIC PCS7 标准培训
OS 图形编辑器
2013-7-8
内
容
如何进入OS图形编辑器图形编辑器的组态和运行模式图形编辑器的工具图形编辑器中的对象静态图形的编辑动态对象的编辑

PCS7软件使用(技术讲解)

培训资料
• 名称： PCS7软件使用（技术讲解） • 所属班组：xx • 汇报人：xx
PCS使用经验分享
1，操作系统的安装及授权 2，PCS7软件安装前准备及正式安装 3，PCS7项目的编写 4，常用功能块的使用 5，系统基本功能的配置
1，操作系统的安装及授权
注意事项： ①系统与PCS7的兼容性
1，操作系统的安装及授权
注意事项： ②硬件要求处理器：最低英特尔酷睿双核主频>=2.4GHz; 英特尔酷睿四核内存：4GB（32位系统） >=6GB（64位操作系统）硬盘：>250GB, C盘>100GB 其他：网卡，光驱
1，操作系统的安装及授权
注意事项：③计算机名等
1，操作系统的安装及授权
建议给所有的功能块都命名，这样特别是当一个信号送到多个地方的时候，可读性非常的强。
仿真实验
①PCS7搭积木编程演示 ②阀门块的演示 ③interlock块及连锁首出的演示
2019年x月于xx班
注意事项：
④电源选项：显示器和硬盘选项设置为永不关闭。
⑤常用软件安装 word等常用办公软件、驱动程序。
⑥操作系统激活 ⑦重启计算机，备份
2，PCS7软件安装前准备及正式安装
西门子PCS7系统架构：
2，PCS7软件安装前准备及正式安装
注意事项：①消息队列选项
2，PCS7软件安装前准备及正式安装
4，常用功块
4，常用功能块的使用
注意事项：②监视功能组，模拟量监视模块
4，常用功能块的使用
注意事项：②监视功能组，模拟量监视模块
4，常用功能块的使用
注意事项：③互锁组，连锁块
4，常用功能块的使用

SIEMENS_PCS7使用入门

SIEMENSSIMATIC过程控制系统PCS 7使用入门手册前言，目录1 简介2 建立一个项目3 使用CFC编辑器4 使用输入/输出助手5 使用SFC编辑器6 编译，下载及测试7 使用操作员站版本12/2000A5E00058928-04安全指南本手册包括应该遵守的注意事项，以保证你自己的生命安全以及保护产品和所连接的设备。

这些注意事项在本手册中是用符号进行突出强调，并根据危险等级注明如下：危险（Danger）表示假设若不采取适当的预防措施的话，将造成死亡，严重的人身伤害。

警告（Warning）表示假若不采取适当的预防措施的话，将可能造成死亡，严重的人身伤害。

告诫（Caution）表示假若不采取适当的预防措施的话，可能造成财产损失。

注意(Notice)表示假若不采取适当的预防措施的话，可能产生不合需要的结果和状态。

合格人员只有合格人员才允许安装和操作这一设备。

合格人员规定为根据既定安全惯例和标准进行试运行，接地和为电路、设备与系统加装标签的人员。

正确使用注意如下：警告本仪器及其元件只能用于产品目录或技术说明书中阐述的应用，并且只能与西门子批准或推荐的其它生产厂购买的装置或元件相连接。

本产品只有在正确运输、存贮、组装和安装的情况下，按推荐的方式运行和维护，才能正确安全地发挥其功能。

商标SIMATIC®，SIMATIC HMI®和SIMATIC NET®是SIEMENS AG的注册商标。

本系列文件中使用的其它名称也是注册商标：第三方厂商出于他们自己的目的引用任何注册商标都将侵犯商标所有者的合法权益。

违者要对造成的损失承担责任，保留所有权包括专利授权与实用模型，或者设计登记所产生的权利。

Siemens AGBereich Automatisierungs-und AutriebstechnikGeschaeftsgebiet Industrie-AutomatisierungssystemePostfach 4848 D-90327 Nurnberg拒负责任的声明我们已核对本手册的内容与所叙述的硬件和软件相符，因为差错难以避免，所以我们不能保证完全的一致，然而，本手册中的数据定期审查，并在下一版的文件中作必要的修改，欢迎提出改进建议。

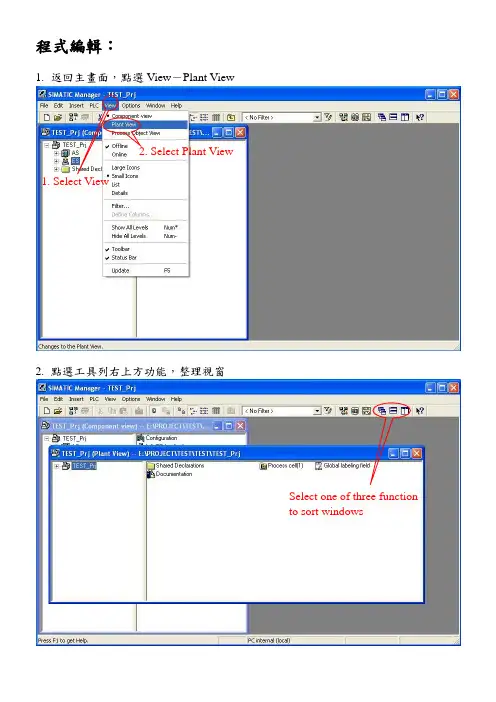

西门子PCS7程式编辑

程式編輯：1.返回主畫面，點選View－Plant View2. Select Plant View1. Select View2.點選工具列右上方功能，整理視窗Select one of three functionto sort windows2-1Click Cascade2-2Click Vertically2-33.進入Plant View視窗後，先將系統自行產生的資料夾刪除1. Click right key of mouse2. Click Delete3-1Click Yes4.點選專案，按滑鼠右鍵－Insert New Object－Hierarchy folder1. Click right key of mouse3. Select Hierarchy folder2. Select Insert New Object5.輸入該區程式名稱，重複步驟4，依須求自行新增Key in the name of Hierarchy folder6.於欲新增程式之資料夾上按滑鼠右鍵－Insert New Object－CFC1. Click right key of mouse3. Select CFC2. Select Insert New Object7.新增後輸入該程式名稱Key in the name of CFCand double click the leftkey of mouse8.點選步驟7所新增之CFC程式，雙擊滑鼠左鍵進入編輯9.進入編輯畫面後，如欲編輯Safety程式，則點選左方視窗下方的Libraries標籤，選取Failsafe Blocks－F-User Blocks\Blocks，依須求選取所須之Blocks。

(不可選用F-Simulation Blocks\Blocks)2. Select Failsafe Blocks3. Select F-User Blocks1. Select label Libraries10.新增AI，選取DRIVER－F_CH_AI，直接拖曳至右方視窗1.Select F_CH_AI andmouse move here10-1在AI上的V ALUE上按滑鼠右鍵－Interconnection to Address2. Select Interconnection to Address1. Click right key of mouse10-2點選該AI所須連結之Address，並雙擊滑鼠左鍵(若有將Address修改成TAG Name，則Address顯示成TAG Name)Double click the address of AI10-3連結後如圖所示The AI connect to address10-4點選COMPARE－F_LIM_HL，拖曳至右方視窗，新增High_Low_Limit功能Select F_LIM_HL and mouse move here10-5欲修改High_Low_Limit之值，於V_HL方塊上按滑鼠右鍵－Object Properties1. Click right key of mouse2. Select Object Properties 10-6進入修改畫面後，點選DATA，雙擊滑鼠左鍵Double click here10-7在Value 欄位後面直接輸入所須之值，按OK 跳出後，按Close 再跳出10-8點選AI 的V 欄位，再點選F_LIM_HL 的V 欄位，將AI 所收到的工業值轉換為實際值，並傳送至F_LIM_HL 做比較1. Key in the value2. Click OK3. Click Close1. Select V2. Select V3. Connected10-9新增DO，選取DRIVER－F_CH_DO，直接拖曳至右方視窗10-10選取F_LIM_HL內的QH，再選取F_CH_DO內的I，將值輸出至DO1. Select QH2. Select I3. Connected10-11在F_CH_DO內的V ALUE方塊上按滑鼠右鍵－Interconnection to Address2. Select Interconnection to Address1. Click right key of mouse10-12點選該DO所須連結之Address，並雙擊滑鼠左鍵(若有將Address修改成TAG Name，則Address顯示成TAG Name)Double click the address of DO 10-13連結後如圖所示The DO connect to address11.程式編輯完成後，點選上方工具列Run Sequence按鈕Click Run Sequence12.進入Run Sequence畫面後，點選群組OB35，可見所有程式內的BolcksSelect OB3513.若程式中同時存在Safety與Nonsafety的Blocks，則須於新增Runtume Group，將Safety與Nonsafety的Blocks分開存放於不同Runtime Group，步驟如下13-1.在群組OB35上按滑鼠右鍵－Insert Runtime Group13-2.輸入新增群組名稱，按OK返回1. Click right key of mouse2. Select Insert Runtime Group1. Key in name of Runtime Group2. Click OK13-3.將Nonsafety之Blocks直接利用滑鼠拖曳至新增之Runtime Group1. Select here13-4.拖曳完成後可見Safety與Nonsafety的Blocks分別置於不同的Runtime Group 完成Run Sequence設定後，再按一次Run Sequence按鈕，返回主畫面Nonsafety BlocksSafety Blocks14.程式編輯完成後，按上方工具列的Compile按鈕Click Compile15.進入Compile畫面後，點選Entire program，並勾選Generate module drivers第一次進行程式Compile僅可選擇Entire program，若日後進行程式修改，則可選擇Changes only按OK進行程式Compile16.C ompile執行中1. Select Entire program2. Select Generate module drivers3. Click OKCompile17.C ompile完成，沒有error，按Close跳出Compile finish and no errorsClick close18.點選上方工具列之Overview，可預覽整頁6個區塊之程式Click Overview19.或可上方工具列之下拉式選單選取區塊1~6，單獨瀏覽各個區塊Select page20. 若一頁6個區塊無法完整編輯該區所有程式，可於下方標籤A 按滑鼠右鍵－ Insert Chart Partition After Last21. 新頁面，至多可由頁面A 新增至頁面Z 2. Select Insert Chart Partition After Last1. Click right key of mousepageNew addition page22.程式編輯完成後，可點選Options－Block Types1. Select Options2. Select Block Types23.按Clean UpClick Clean UP 24.全選所有項目，並按OK1. Select all2. Click OK25.C lean UP完成後，按Close跳出2. Click Close1. Clean Up finish。

PCS7功能块使用说明

PCS7功能块使用说明F1帮助使用选中功能块然后按F1弹出帮助窗口模拟量在线修改量程打开模拟量转换块点击监控功能块点击功能块右键，选择WATCHON，在线监视功能块管脚。

单击某管脚右键ADDI/O或者安装CTRL+鼠标左键某管脚，监视成功管脚由蓝色转为黄色双击SCALE管脚弹出高低量程设置，双击HIGHVALUE设置高量程，双击LOWVALUE设置低量程，对于温度TC模块和RTD模块此通道可以设置为1。

管脚可见性功能块有点管脚默认是不可以见的，可以点击功能块的属性在IO菜单里面把“不可见”的勾去掉，然后点确定，所需要的管脚就显示在功能块上功能块的仿真使能功能块有一个管脚SimOn，1=仿真开启测试时，可以先把需要仿真的数据填好，例如上图的功能块需要输出60，则在SimPV_In管脚输入60，然后再把SimOn置1功能块互联管脚选中一个功能块的管脚然后再点需要连接到另一个功能块的管脚，软件自动生成黑色的连接线报警消息取消PCS7自动编译生成报警消息，如果WINCC不需要某功能块的报警消息，需要把管脚MsgLock在线监控状态下置1下载OS先把CFC编译，编译完成后，编译工程师站的OS编译完成后，打开所要下载到的操作员站，点击下载PCS7趋势归档PCS7的趋势归档变量是自动编译上去的，在有需要归档的功能块的管脚里面有个归档属性在离线状态下，双击需要归档的管脚点击Value，然后点击右下方的属性选择归档，然后点击确定，需要编译OS，把变量编译到归档变量里面。

报警注释修改PCS7自动编译生成报警，如果需要修改报警注释，把块的BlockComment（备注）名称修改即可。

OS图形编辑器-12

5
如何进入OS图形编辑器
选择网络多媒体对象控件（Select ActiveX Control）：允许将网络多媒体对象控件加入到图形设计编辑器的对象选项板中。
转换（Convert ）：将WinCC旧版本的图形或图库对象转换为与当前版本相兼容的图形或图库对象。
属性（Properties）：显示当前的版本，创建号和WinCC选择安装。
2019/11/12
Sciample Training --- SIMATIC PCS7
6
如何进入OS图形编辑器
进入图形编辑器(Grapphics Designer)
2019/11/12
Sciample Training --- SIMATIC PCS7
7
图形编辑器的组态和运行模式
组态模式（CS）
对象选项板（Object Palette）：用于设计监控画面的图形。要想使用这些对象，你只需选中想要在画面中画的对象，然后将光标拖到当前工作的画面中，光标将变成你所选的对象。单击和拖放对象到所需的大小，然后松开鼠标左键。该对象将出现在拖放的区域中。
2019/11/12
Sciample Training --- SIMATIC PCS7
打开对象图库在线帮助键
2019/11/12
Sciample Training --- SIMATIC PCS7
12
图形编辑器的工具
图形编辑器中的快捷工具
对齐板（Alignment Palette）：用于多个选中对象的对齐、在空间的位置、大小的标准工具。报
调焦板（Zoom Palette）：设计时调焦，放大或缩小
调色板（Color Palette）：快速选择选中对象的颜色

PCS7培训教材

插入CFC程序块
模块连接
模块左边为输入引脚，右边为输出引脚。连接方法：单击输出后单击输入
注意：
修改模块信息
更改/查看模块的I/O设置
相互连接解释
暗藏
6.SFC编程
打开动作对话框
SFC动作编辑
打开条件对话框
SFC条件编辑
7.OS编辑
WINCC 打开所编辑的图片
•
S I M AT I C P C S S 7 过程控制系统是全集成自动化（ T I A ）的核心部件，是适用于生产、过
程和综合工业中所有领域的统一、客户化的自动化系统平台。通过全集成自动化概念，西门子为所有过程自动化应用在一个单一平台上提供了统一的自动化技术，从输入物流，包括生产流程或主要流程以及下游流程，直到输出物流。由此促进了整个公司运作的优化，包括企
运行后的OS画面
添加修饰后的OS画面
业资源规划级、制造之星系统级、过程控制级直到现场级。
• S I M AT I C P C S S 7 不仅可以集成在生产现场的整个自动化解决方案中，实现主要过程的自动化，而且还可以通过基于 P L C 或 P C 的 S I M AT I C 部件，实现生产现场的辅助流程（例如罐装、包装）或输入输出物流（例如原材料分配、贮存）的自动化。 • 全集成自动化的优点不仅在设计和工程阶段，而且在装配和调试阶段以及操作和维护阶段都表现不俗，尤其是统一的数据管理、通讯和组态。 • 统一的数据管理意味着所有软件组件都可访问一个公共数据库。因此，在一个项目中，输入和修改在一点即可完成。从而降低了工作量，避免了潜在的错误。导入符号识别后，就可用于每个软件组件。即使同时有几位技术人员操作统一项目，亦能确保数据的一致性。在工程师站定义的参数也可传送到现场中传感器、执行机构或驱动器。

SIMATIC_PCS7_标准培训--12--OS图形编辑器

2018/7/17
Sciample Training --- SIMATIC PCS7
24
静态图形的编辑
3）然后将以下对象拖到过程画面中 4）关闭库。
2018/7/17
Sciample Training --- SIMATIC PCS7
25
静态图形的编辑
5）选择对象，并调整其尺寸和位置，以匹配过程图像：将鼠标放在对象上，按住鼠标按钮，将对象拖到所需位置，即可移动对象；通过将鼠标光标放在对象的句柄上，按住鼠标按钮，拖到对象使之放大或缩小，即可增加或减小对象大小
2018/7/17 Sciample Training --- SIMATIC PCS7 15
图形编辑器的工具
图形编辑器中的快捷工具

智能对象（Smart Objects）：提供通用的、全功能的动态对象。应用窗口（Application Window）：用于全局脚本和打印作业的管理。画面窗口（Picture Window）：允许从一个公共窗口观看WinCC图形画面。控件（Controls）：允许在当前图形中插入控件。 OLE元素（OLE Elements）：允许在当前图形中插入OLE对象。
方式
根据应用选中对话框中工具栏，点
击“OK”按钮，输入设置。显示你已选择的工具栏和对象模板
2018/7/17
Sciample Training --- SIMATIC PCS7
10
图形编辑器的工具
图形编辑器工具条中的工具

生成新的PDL文件打开已生成的PDL文件 PDL文件存盘进入图形运行模式将选中对象前移将选中对象后移网格开关
8
图形编辑器的工具

PCS7培训教材教程

PCS7培训教材教程一、引言随着工业4.0的兴起，工业自动化控制系统在我国得到了广泛应用，其中西门子PCS7系统凭借其强大的功能和稳定性，在工业控制领域占据重要地位。

为了帮助广大工程技术人员更好地掌握PCS7系统的使用方法，本教程将详细讲解PCS7系统的基本原理、配置方法、编程技巧和故障处理等内容。

通过本教程的学习，读者将能够熟练运用PCS7系统进行工业自动化控制系统的设计和实施。

二、PCS7系统概述1.PCS7系统简介（1）高度集成：PCS7系统将过程控制、离散控制、驱动控制、批量控制等功能集成在一个统一的平台上，实现了各子系统之间的无缝连接。

（2）开放性：PCS7系统支持多种现场总线协议，如Profibus、Profinet等，便于与第三方设备进行集成。

（3）易于扩展：PCS7系统采用模块化设计，可根据项目需求进行灵活扩展。

（4）高效稳定：PCS7系统采用高性能的硬件平台和优化的软件算法，保证了系统的稳定性和高效性。

2.PCS7系统组成（1）工程师站（EngineeringStation）：用于系统配置、编程和维护。

（2）操作员站（OperatorStation）：用于实时监控和控制生产过程。

（3）控制器（Controller）：用于执行控制策略，如SIMATICS7-400、SIMATICS7-1500等。

（4）现场仪表和执行器：用于实时采集现场数据和执行控制指令。

三、PCS7系统配置与编程1.系统配置（1）硬件配置：根据项目需求，选择合适的控制器、I/O模块、通讯模块等硬件设备。

（2）软件配置：安装PCS7软件，并进行系统授权和更新。

（3）网络配置：配置工程师站、操作员站与控制器之间的网络连接。

2.编程（1）CFC编程：采用连续功能图（CFC）编程方式，实现控制策略的快速搭建。

（2）SFC编程：采用顺序功能图（SFC）编程方式，实现复杂控制逻辑的编写。

（3）GRAPH编程：采用GRAPH编程方式，实现批量控制过程的编写。

PCS7使用入门（工程师培训）

PCS7使用入门（工程师培训）SIEMENSSIMATIC过程控制系统PCS7使用入门手册前言，目录1简介2建立一个项目3使用CFC编辑器4使用输入/输出助手5使用SFC编辑器6编译，下载及测试7使用操作员站前言过程控制系统有了PCS7，你就已经购买了一个过程自动化系统，通过它你可以自动化、控制和监控一个过程的运行。

使用入门手册和项目入门包括了一个手册，解释了建立一个COLOR_GS项目所必需的每一步，以及完成COLOR_GS项目。

你可以在现有的SIMATIC站上运行项目。

也许有必要将项目和硬件的部件相适应。

“过程控制系统PCS7—电气手册”CD也包含了该入门手册。

你可以使用浏览器阅读和打印该手册。

当你安装了PCS7，COLOR_GS项目和本手册会拷贝到你的编程装置或者PC机。

当需要时，你可以打开手册“开始>SIMATIC>S7手册>PCS7入门手册”。

你可以在SIMATIC管理器打开项目如下：1.选择菜单命令“File>Open”.2.点击“Sample Project”键。

3.选择“COLOR_GS”库，并且点击“OK”键。

COLOR_GS项目也要求COLOR_GL库，包含了模型功能图。

你可以打开库如下：1.选择菜单命令“File>Open”；2.点击“Libraries”键；3.选择“COLOR_GL”库，并且点击“OK”键。

“PCS7使用入门”和“PCS7配置手册”在PCS7的安装CD上的“手册\英语”中，以pdf文件存放。

本“使用入门”手册在一个例子的基础上，给你介绍了如何建立一个项目以及监控过程，。

一步一地，你将学会建立一个简单任务的程序。

PCS7系统操作手册(工程师培训)

第1页共33页PCS7系统操作手册编写：审核：校对：目录1项目结构 (4)2界面的定义和说明 (4)2.1概述 (4)2.2总貌 (5)2.3工作区 (7)2.4系统工作栏 (7)3登陆和退出 (10)4画面监视和对象操作 (11)4.1动态对象分类 (11)4.2动态对象说明 (11)4.2.1通用操作说明 (11)4.2.2PID控制 (13)4.2.3VALVE控制 (15)4.2.4马达控制 (18)4.2.5MEAS MON (19)4.2.6ILOK_SC (20)4.2.7串级/单回路按钮 (22)4.2.8RATIO_P (24)4.2.9SFC_顺序控制 (25)5消息的监视和操作 (27)5.1消息的类型 (27)5.2消息的状态 (28)5.3消息列表类型 (28)5.4消息的过滤 (29)5.5对消息进行排序 (29)5.6消息列表的使用 (30)6趋势图的应用 (31)6.1创建变量趋势 (31)6.2使用变量趋势图 (37)7典型控制回路说明 (38)1项目结构简述项目的工艺过程和系统结构，如需要，结合系统结构图介绍工艺分区和相应的操作员站配置2界面的定义和说明2.1概述标准的操作界面包括三个区域，如下图所示：1．总貌区域，包括实时报警区域和图片树区域2．工作区区域3．系统功能栏∙图形用户接口总大小和图形接口中各个区域的大小通过配置文件加以设定。

总貌区域和主功能键是常显示的，即它们不会随着画面的切换而隐藏。

工作区域显示各系统区域的图片。

工作空间显示一个系统中不同区域的各个图片。

这是显示、控制和操作过程的地方。

∙鼠标图标在操作过程中的不同变化，当移动鼠标至不同的区域或者点击鼠标左键时，相应的功能将被激活。

通常当出现下图所示的图标时，表示可以激活相应的功能，以便进一步的操作。

如果没有此图标，表示没有任何进一步的操作。

2.2总貌第3页共33页总貌区域总是提供整个工厂的一个概览，它用于监视和快速查看这个工厂出现的问题。

PCS7基本使用入门教程

特点
PCS7具有高度的集成性、开放性、灵活性和可扩展性，能够满足不同行业和不同规模的自动化需求。
应用领域及市场前景
应用领域
PCS7广泛应用于石油、化工、电力、水处理、制药、食品等流程工业领域，以及汽车制造、机械制造等离散工业领域。
市场前景
随着工业4.0和智能制造的推进，以及工业自动化市场的不断扩大，PCS7的市场前景非常广阔。未来，PCS7将继续发挥其在自动化领域的领先优势，推动工业自动化的创新和发展。
PCS7基本使用入门教程
目录
• PCS7概述与基本功能 • PCS7系统架构与组件 • PCS7基本操作与界面介绍 • 编程环境与编程语言支持 • 数据采集、处理与可视化展示
目录
• 故障诊断与维护管理功能 • 案例分析：PCS7在工业自动化领域
应用实例
01 PCS7概述与基本功能
PCS7定义及发展历程
历史故障分析
利用历史数据记录功能，对过去发生的故障进行深入分析，找出故障原因和规律。
专家系统诊断
借助专家系统，对复杂故障进行智能分析和诊断，提供解决方案建议。
维护管理策略制定和执行
预防性维护计划
根据设备特性和历史数据，制定预防性维护计划，降低故障发生概率。
维护任务管理
通过维护管理系统，对维护任务进行统一管理和调度，确保维护工作的顺利进行。
07 案例分析：PCS7 在工业自动化领域应用实例
案例背景介绍
01
案例公司是一家专注于工业自动化领域的制造企业，致力于提高生产效率和产品质量。
02
该企业面临的主要挑战是生产线自动化程度不足，导致生产效
率低下和人力成本过高。
为了解决这些问题，企业决定引入PCS7系统，以实现生产线的

PCS7-系统硬件功能介绍

SIAS TRANING
控制系统构成：分布式I/O ET200M
•
IM153-2指示灯的显示：
SF故障（红灯）灭 X X X 亮 BF总线故障（红灯）灭 X 闪亮亮灭 ACT总线运行（黄灯）灭 X 灭灭灭 ON模块状态（绿灯）灭亮亮亮亮
表示含义
模块没有上电。模块上电。模块地址设置错误，在 CPU和IM153之间没有数据交换。总线没有连上。无效的总线地址；如在此站中有一个I/O模块的SF 灯亮，则表示该模块有错误。正常工作状态。在冗余系统中，则表示该站为正在运行，另一个站处于热备状态。
与8个I/O模块组成Profibus-DP网上的一个站。接受24伏电压，通过背板总线向I/O模块提供电压。通过背板总线与I/O模块进行数据交换。通过Profibus-DP与CPU进行数据交换。
SIAS TRANING
控制系统构成：分布式I/O ET200M
•
Profibus-DP接口模块IM153-2：
•
SIAS TRANING
控制系统构成：CPU
CPU内存分配： 1. 装载存储器：用于储存用户程序，可扩展。 2. 工作存储器：用于运行用户程序，内置。 3. 系统存储器：用于输入/输出变量，中间变量，数据块，计时器，计数器，块堆栈，中断堆栈及暂存变量区，可扩展。
•
SIAS TRANING
控制系统构成：CPU

通讯模块的作用：
用于连接工业以太网（Industrial Ethernet 现场总线信息规范）的通讯接口模块。将CPU所有的过程数据通过工业以太网传送给所有连在网上的操作站和工程师站。将所有的操作站和工程师站写下数据通过工业以太网传送给CPU 。在首次下装后，通过通讯模块工程师站或编程器可以对 CPU进行组态。在工程师站或编程器上通过通讯模块对CPU进行在线监视。在工程师站或编程器上通过通讯模块对CPU进行在线诊断。

PCS7功能块详细说明

PCS7Standard library常见块管脚说明驱动块：1.CH_AIMODE:系统生成，表示信号/通道类型。

用户不修改。

VALVE：连接输入通道地址VHRANGE：量程上限VLRANGE：量程下限SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。

等于1表示通道故障V：输出值QUALITY：过程值的质量代码2．CH_AOMODE:系统生成，表示信号/通道类型。

用户不修改。

U：输入值UHRANGE：量程上限ULRANGE：量程下限VALUE：输出通道地址QUALITY：过程值的质量代码3．CH_DIMODE:系统生成，表示信号/通道类型。

用户不修改。

VALVE：连接输入通道地址SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。

等于1表示通道故障Q：输出值QUALITY：过程值的质量代码4．CH_DOMODE:系统生成，表示信号/通道类型。

用户不修改。

I：输入值VALUE：输出通道地址QUALITY：过程值的质量代码SIM_ON：等于1时激活仿真功能SIM_V：仿真值QBAD：通道的诊断。

等于1表示通道故障VALUE：输出通道的地址QUALITY：过程值的质量代码控制块：1．模拟量监视MEAS_MONCSF：控制系统故障。

连接通道的QBAD引脚U：过程值输入（PV）QC_U：过程值的质量代码U_AH：报警高高限U_WH：报警高限U_WL：报警低限U_AL：报警低低限HYS：偏差QH_ALM：高高报警输出（红色报警）QL_ALM：低低报警输出（红色报警）QH_WRN：高报警输出（黄色报警）QL_WRN：低报警输出（黄色报警）2．数字量监视：DIG_MONI：过程值QC_I：过程值的质量代码CSF：控制系统故障。

PCS7 深入浅出(第十二章)

第12章：报表、打印和OS用户管理目录：第12章报表、打印和OS用户管理 (3)1.报表和打印 (3)1.1 基本知识 (3)1.1.1 功能 (3)1.1.2 PCS 7 系统架构中的打印机 (3)1.2 在客户机上组态消息顺序报表 (4)1.2.1 设计布局 (5)1.2.2 消息顺序报表的打印任务 (8)1.2.3 激活消息顺序报表 (10)1.3 组态页面布局报表 (10)1.3.1 设计一个布局打印过程值 (11)1.3.2 为页面布局定义打印任务 (19)1.3.3 手动激活趋势报表 (21)2.PCS7 OS 用户管理 (22)2.1 标准 PCS 7 授权等级 (22)2.1.1 管理员组 (23)2.1.2 添加用户 (23)2.1.3 权限等级描述 (24)2.1.4 PCS 7系统按钮的权限等级 (25)2.1.5 画面对象的权限 (25)2.2 定制权限级别 (26)2.3 通过芯片卡登录 (27)2.4 变量登录 (27)2.5 SIMATI Logon 和 PCS 7 OS 用户权限 (29)练习 (30)练习12.1 消息顺序报表 (30)任务和指南 (30)练习12.2 趋势报表 (30)任务和指南 (30)练习12.3 当前值报表 (30)任务和指南 (30)练习12.4 管理用户 (31)任务和指南 (31)第12章报表、打印和OS用户管理1.报表和打印1.1基本知识1.1.1功能PCS 7 OS 设计有集成的报表系统，可以打印PCS 7 数据报表。

预设有报表布局，并且可以调整。

也可以采用报表设计编辑器，设计自己的布局。

报表覆盖了各种大量的数据，包括消息、变量、当前数据、归档数据以及组态数据。

基本方法是，创建一个带有合适数据连接的布局来作为报表模板，随后，使用报表模板来组织打印任务。

可以使用以下两个编辑器来创建报表布局：●页布局编辑器，按页打印●行布局编辑器，按行打印将报表输送至打印机以前，可以将它们存储为文件，也可以在preview screen上查看它们。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

面。
图形编辑器的工具
• 图形编辑器工具栏的打开
方式
n 选择菜单命令 View＞Toolbars，打
开“Toolbars”对话框，在此，你可
以看到图形编辑器的所有工具栏。
图形编辑器的工具
• 图形编辑器工具栏的打开
方式
n 根据应用选中对话框中工具栏，点
击“OK”按钮，输入设置。显示你
已选择的工具栏和对象模板
13
图形编辑器的工具
• 图形编辑器中的快捷工具
层次条（Layers Bar）：用于分层图形。设计了0-31层ON或 OFF切换，以显示或隐藏相应层的对象。
对象选项板（Object Palette）：用于设计监控画面的图形。要想使用这些对象，你只需选中想要在画面中画的对象，然后将光标拖到当前工作的画面中，光标将变成你所选的对象。单击和拖放对象到所需的大小，然后松开鼠标左键。该对象将出现在拖放的区域中。
12
图形编辑器的工具
• 图形编辑器中的快捷工具
对齐板（Alignment Palette）：用于多个选中对象的对齐、在空间的位置、大小的标准工具。报
调焦板（Zoom Palette）：设计时调焦，放大或缩小
2020-10-7
调色板（Color Palette）：快速选择选中对象的颜色
Sciample Training --- SIMATIC PCS7
n将SIMATIC PC Station(1) 修改成本机计算机名
n用鼠标点击OS(1) n用鼠标右键选择打开属性 (Open Object )OS(1)
如何进入OS图形编辑器
• 进入WinCC Explorer
n 双击或用右键打开图形编辑器 (Graphics Designer)
如何进入OS图形编辑器
图形编辑器的工具
• 图形编辑器中的快捷工具
窗口对象（Windows Objects）：含有与 Windows程序相连的标准对象。 n 滚动条对象（Slide Object）：全功能滚动条对象，允许线性增加或减少变量标签的过程数据。可用于手动输出OP值。 n 按钮（Button）：当按下或松开时，允许执行一个事件。可用于报警确认、报表打印、切换画面等。 n 复选框（Check Box）：允许多项选择。 n 选项组（Option Group）：允许单一选择。 n 圆形按钮（Round Button）：当按下或松开时，允许执行一个事件。相对按钮（Button）而言，圆形按钮具有“以按下”和“未按下” 状态锁定设置。。
11
图形编辑器的工具
• 图形编辑器工具条中的工具
n 缩小
n 复制所选对象的属性
n 将属性粘贴到所选对象中
n 按X轴垂直翻转对象 n 按Y轴水平翻转对象
n 90度旋转对象 n 显示所选对象的属性对话框
n 打开对象图库
n 在线帮助键
2020-10-7
Sciample Training --- SIMATIC PCS7
培训资料
• 名称：第12讲 PCS7-图形编辑器（技术讲解） • 所属班组：xx • 汇报人：xx
内容
• 如何进入OS图形编辑器 • 图形编辑器的组态和运行模式 • 图形编辑器的工具 • 图形编辑器中的对象 • 静态图形的编辑 • 动态对象的编辑
如何进入OS图形编辑器
• 进入元件视图(Componet view)
图形编辑器的工具
• 图形编辑器中的快捷工具
智能对象（Smart Objects）：提供通用的、全功能的动态对象。 n 应用窗口（Application Window）：用于全局脚本和打印作业的管理。 n 画面窗口（Picture Window）：允许从一个公共窗口观看WinCC图形画面。 n 控件（Controls）：允许在当前图形中插入控件。 n OLE元素（OLE Elements）：允许在当前图形中插入OLE对象。
图形编辑器的工具
• 图形编辑器中的快捷工具
输入/输出域（I/O Field）：具有通过 WinCC变量标签读写过程值的能力。 n 棒图（Bar）：全功能棒图显示。 n 图形对象（Graphic Object）：允许插入一个位图或图形文件。 n 状态显示（Status Display）：含有多个图形文件数组的特殊对象。这些图形文件与一个数值状态相连。将某状态选定，则相应的图形显示来。 n 文本列表（Test List）：允许用户从列表中选择一项，该项与一个数字ID相连。
图形编辑器的工具
• 图形编辑器中的快捷工具
标准对象（Standard objects）：提供原始的形状和静态文字。静态文字（Static Text）可用于监控画面的标题、设备的名称等。单击Static Text，将光标拖到当前工作的画面中，拖放到所需的大小，然后松开鼠标左键。静态文字（Static Text）即出现在画面中。可输入英文也可输入汉字。文字的大小和颜色，边框的粗细和颜色，背景的填充和颜色，边框和背景的有无都可以改变。
n 打开（Open）：在组态模式下打开图形设计编辑器的一个新的空白的.PDL文件
n 新图形（New Picture）：生成一个新的.PDL文件，它将被列入WinCC控制中心的浏览器中。
n 图形OLL（Graphic OLL）：允许一些重要的用户定义的智能对象（OLLS）加入到图工具条中的工具
n 生成新的PDL文件 n 打开已生成的PDL文件 n PDL文件存盘
n 进入图形运行模式 n 将选中对象前移
n 将选中对象后移 n 网格开关
n 将新对象对齐到网格点上、将移动对象对齐到网格点上
n 放大
2020-10-7
Sciample Training --- SIMATIC PCS7
如何进入OS图形编辑器
n 选择网络多媒体对象控件（Select ActiveX Control）：允许将网络多媒体对象控件加入到图形设计编辑器的对象选项板中。
n 转换（Convert ）：将WinCC旧版本的图形或图库对象转换为与当前版本相兼容的图形或图库对象。
n 属性（Properties）：显示当前的版本，创建号和WinCC选择安装。
如何进入OS图形编辑器
• 进入图形编辑器(Grapphics Designer)
图形编辑器的组态和运行模式
组态模式（CS）
在WinCC的图形设计编辑器中，用户将在组态模式中用各种工具和对象生成静态图形
运行模式（RT）
完成了画面组态后，在没和PLC连接以前WinCC可模拟运行。点击运行模式图标，你可看到实际的运行监控画
