洞桩法演示
钻孔灌注桩成孔的方法
钻孔灌注桩成孔的方法
钻孔灌注桩成孔有以下几种主要方法：
1. 挤土法：使用钻机将地层土壤挤压出孔口，形成孔洞。
此方法适用于较软土层。
2. 旋转钻进法：使用钻机旋转钻头进行钻进，钻机可配备冲击器或振动器以提高钻进效率。
适用于中等或坚硬土层。
3. 冲刷法：使用冲孔器和注浆泥浆进行钻孔，泥浆通过钻孔流入搅拌土壤并将土层冲刷出孔洞。
适用于较软土层。
4. 冲拔法：先用钻杆打孔到一定深度，然后将杆子抽出，并通过注水或注浆来冲刷出孔洞。
5. 旋转冲洗法：使用旋转式注浆钻机，注水同时旋转钻杆，钻杆底部注射水流冲刷土层并形成孔洞。
6. 震动法：通过振动桩机或振动钻杆的方式进行成孔，振动力将土层颗粒分散并形成孔洞。
具体选择哪种成孔方法要根据地质条件、土层类型和工程要求综合考虑，确定适
用的成孔方法。
桩基础施工工艺大全（图文并茂）

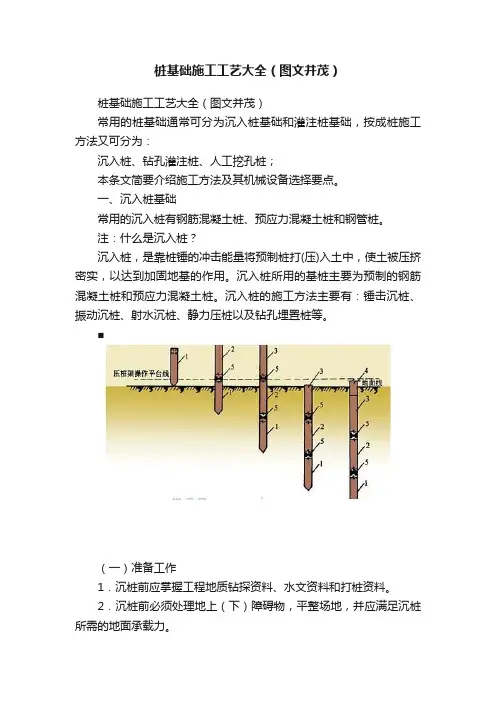

桩基础施工工艺大全（图文并茂）桩基础施工工艺大全（图文并茂）常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩；本条文简要介绍施工方法及其机械设备选择要点。
一、沉入桩基础常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。
注：什么是沉入桩？沉入桩，是靠桩锤的冲击能量将预制桩打(压)入土中，使土被压挤密实，以达到加固地基的作用。
沉入桩所用的基桩主要为预制的钢筋混凝土桩和预应力混凝土桩。
沉入桩的施工方法主要有：锤击沉桩、振动沉桩、射水沉桩、静力压桩以及钻孔埋置桩等。
■（一）准备工作1．沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。
2．沉桩前必须处理地上（下）障碍物，平整场地，并应满足沉桩所需的地面承载力。
3．应根据现场环境状况采取降噪声措施；城区、居民区等人员密集的场所不应进行沉桩施工。
4．对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。
5．贯人度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。
6．用于地下水有侵蚀性的地区或腐蚀性土层的钢桩应按照设计要求做好防腐处理。
（二）施工技术要点1．预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求。
2．沉桩时，桩帽或送桩帽与桩周围间隙应为5～lOmm;桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%。
3．沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。
锤击过程应采用重锤低击。
4．施工中若锤击有困难时，可在管内助沉。
5．桩终止锤击的控制应以控制桩端设计标高为主，贯人度为辅。
6．沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。
注：什么是桩帽？桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构范围。
在桩基施工时为了保护桩不被打坏安装上桩帽主要起保护作用。
地铁洞桩法施工工艺及步序
中洞顶纵梁及 拱部结构施工 中洞结构背后 回填混凝土 两侧边导洞采用 初支背后 边导洞扣拱施工 上下台阶法施工 回填混凝土 初支背后 边导洞扣拱施工 回填混凝土 扣拱施工 扣拱 结构施工 两侧边导洞采用 上下台阶法施工 边桩围护桩（岩层） 人工挖孔成桩 结构中柱 结构中柱人工挖孔 （钢管混凝土柱） 开挖至基底 施作底板结构 开挖至基底 施作底板结构 开挖至中板下 施作中板结构
扣拱施工 扣拱 结构施工
围护桩桩顶冠梁
上、下中导洞 采用 采用CD CD法施工 法施工·
边桩围护桩（岩层） 人工挖孔成桩
主体结构底纵梁，工完成，暗挖车站主体结构全部施工完成。 过程控制重点：①导洞支护快速封闭成环； 过程控制重点： 过程控制重点：混凝土回填，并预留注浆管确保回填密实。 洞桩法两条关键线路：①中洞结构； 过程控制重点：①超前支护； 过程控制重点：扣拱完成后，下挖围岩至中板，施作结构， 过程控制重点：分段拆除导洞初支拱架，分段施工扣拱结构。 过程控制重点：岩层开挖注意爆破施工对结构的保护。 中柱钢管柱底部预埋件精度控制。 ; ①边桩人工挖孔桩需要隔多桩施工； ①中柱钢管混凝土柱控制安装垂直度 ①边导洞内扣拱施工控制拱架连接质量； ②拱架连接质量。 岩层开挖注意爆破施工对结构的保护。 ②上层导洞拱架里程同步； ②冠梁扣拱预埋件安装。 ②中洞结构施工预留好防水接茬和结构钢筋接头。 ②桩孔垂直度； ②边洞围护结构及边导洞内扣拱。 两条关键线路施工完成进行下一步扣拱施工。 ③扣拱钢筋预埋。 ③大面桩基施工安全风险大。
洞桩法演示课件
5
王府井站断面图
.5 500 衬砌边墙 防水层喷层 600钻孔桩
王府井站断面图
PPT学习交流
6
王府井站水文地质图
中砂 潜压水位 圆砾
轻亚粘土 承压水位
王府井站水文地质图
PPT学习交流
杂填土层 粉砂 轻亚粘土 细砂 中砂 圆砾
轻亚粘土 中砂 卵石
7
施工程序框图
竖 井 施 工
横 通 道 施 工
小 导 洞 施 工
PPT学习交流
29
围护桩及顶纵梁施工
• 施工程序：在原导洞底板砼上 开口—埋设护筒—钻机就位— 钻孔—清孔验收—下钢筋笼及 导管—灌注水下混凝土。
PPT学习交流
30
围护桩及顶纵梁施工
• 开口及埋设护筒：经专业测量人员施测定位并 放出护桩后用风镐破除原导洞底部钢筋砼，开 挖尺寸合格后埋入钢护筒（护筒ф=1400mm， δ=10mm，L=1500mm），护筒外回填粘土、 分层夯实，护筒高出地面10cm。也可以采用 15cm厚现浇砼护筒，这样护筒可以连续施工， 以提高施工进度，避免钢护筒拔不上来。
PPT学习交流
25
小导洞施工
• 小导洞是为桩柱施工开辟作业面而设，洞净宽4 米，净高5米，初期支护0.3米，分南、北、中 三孔。
• 为保证横通道的安全，在开口处设置封闭的钢 筋砼加强环，以承受开口处拱顶的土压力。
PPT学习交流
26
小导洞施工
• 小导洞采用上下台阶法施工，上、下台阶高均 为2.5米，上、下台阶相距3～5米，每次开挖0.5 米，架立一榀格栅，上弧掌子面留1米见方的核 心土并封闭掌子面。下掌子面按10：1放坡，并 封闭掌子面。
PPT学习交流
15
暗挖桩柱法施工步骤
钻孔桩施工工艺流程图.doc
钻孔桩施工工艺流程图美文欣赏1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、 春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、 好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、 漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。
人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。
沧桑不是自然，而是经历；幸福不是状态，而是感受。
6、 疏疏篱落，酒意消，惆怅多。
阑珊灯火，映照旧阁。
红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。
舞袖舒广青衣薄，何似院落寂寞。
风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、 经年，未染流殇漠漠清殇。
流年为祭。
琴瑟曲中倦红妆，霓裳舞中残娇靥。
冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。
洞桩法施工技术
3-2-11 洞桩法施工技术1 前言1.1 工艺原理“PBA”洞桩法的原理就是将传统的地面框架结构施工方法（即在地面先做基坑围护桩，然后从上向下进行基坑土方开挖，必要时加撑防止基坑变形,开挖到底后从下向上施工框架结构）和暗挖法进行有机结合，即在地面上不具备基坑围护结构施工条件时,改在地下提前暗挖好的导洞内施作围护边桩、桩顶纵梁、顶拱共同构成桩、梁、拱（PBA即为桩Pile、梁Beam、拱Arc三个英文字母的简称)支撑体系，承受施工过程的外部荷载，然后在顶拱和边桩的保护下，逐层向下开挖土体，施工内部结构，最终形成由外层边桩及顶拱初期支护和内层二次衬砌组合而成的永久结构体系。
1。
2 工艺特点⑴在非强透水地层中，将有水地层的施工变为无水、少水地层施工，避免因长期降水引起的费用增大和地表沉降，有利于保护地下水资源和降低施工措施费。
⑵在水位线以上地层中开设的导洞内施工钻孔桩，利用其“排桩效应"对两侧土体的支挡作用，可减少因流沙、地下水带来的施工安全隐患。
⑶以桩作支护,稳妥、安全,也有利于控制地表沉降量，避免了中洞法、CD、CRD、双侧壁导坑法多次开挖引起地面沉降量过大的缺陷和对初期支护的刚度弱化。
⑷与中洞法、CRD法等暗挖法相比，临时工程量相对较少，结构受力条件也好，相对经济合理.⑸对结构层数限制少，适用范围较广，所引起的地面沉降变形相对较小,对保护暗挖结构附近的地下构筑物和周边建筑物的安全有利。
特别适合距桩基和高层建筑物很近的地下工程的施工,边桩本身可起到隔离桩的作用，从而达到保护构筑物安全的目的。
⑹在桩、梁、拱承载体系形成后,有较大的施工空间，便于机械化作业，从而加快进度。
1。
3 适用范围适用于周边环境复杂,施工受地面、地下建筑物影响大，地表沉降控制要求高，地下水位较高且补给性强的地下工程.2 工艺流程及操作要点2.1 洞桩法施工步序“PBA”洞桩法施工步序如图2-1所示.第1步：超前加固地层，先开挖近地面建筑侧导洞，超前另一侧导洞不小于2。
洞桩法
或将原设计小导洞施工时预留与大拱脚连接的钢筋改为连接板。
中间上层小导洞施工时预留节点做法
中间小导洞格栅加工时预留 330×280×10 钢板和 6 根Φ20 钢筋，钢板与小导 洞格栅主筋焊接；初支扣拱时钢板与扣拱格栅连接板焊接。
中间下层小导洞临时竖井横通道内施工放坡
下 层 中间 小导洞 标准 断面施工时与临时通道高差 为1.5m，为施工方便将临时 横通道两侧小导洞内标准格 栅做加高处理进行放坡。
施工技术。浅埋暗挖法施工强调预支护、及时支护，控制地面沉降。
台阶法
3 基本原则
十八字方针＋无水开挖
十八字方针是施工经验的总结，它们是：
管超前，严注浆，短开挖，强支护，快封闭，勤测量。 采用降水或止水措施，保证在无水情况下施工。
1）管超前： 指采用超前导管注浆防护， 实际上就是采用超前预加固支 护的各种手段，提高工作面的 稳定性，防止围岩松弛和坍塌 。开挖之前施作，成孔方法有 锤击法、钻孔法、吹孔法等。
轨道交通工程施工技术交流
三、洞桩法之达官营站实例
北京城建集团轨道交通工程总承包部
3.1 工程概况
工程位置平面示意图
北
北
达官营站
地铁7号线是轨道交通线网中穿越北京南城地区东西向的骨干线 路，其西起北京西站，终点至焦化厂，线路全长 23.67 公里，共设 21 座车站。 达官营站为线路中间站，位于北京城区主干道广安门 外大街西段。
90m
10000 10000 10000 10000 4550 10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
泥浆护壁钻孔灌注桩成孔方法
泥浆护壁钻孔灌注桩成孔方法哎呀，你们可真是问对人了！我可是地地道道的泥浆护壁钻孔灌注桩专家，今天就给你们说说这成孔方法。
别看这东西看起来简单，实际上可是个技术活。
好了，不多废话，让我们开始吧！咱们要明确一个概念，那就是泥浆护壁钻孔灌注桩。
简单来说，就是用钻孔机在地下钻出一个空洞，然后把水泥浆灌进去，最后把土方填回去。
这个过程听起来挺简单，但实际上有很多细节要注意。
我们要选择合适的钻头。
钻头的种类可多了，有硬质合金钻头、高速钢钻头、复合片钻头等等。
不同的地质条件需要不同的钻头，否则就会事倍功半。
所以，在选择钻头之前，一定要先了解清楚地下的地质情况。
接下来，就是钻孔的过程了。
这时候就要靠泥浆护壁了。
泥浆护壁的作用是保护钻头不被卡住，同时还可以保持钻孔的稳定。
泥浆护壁的方法也有很多种，有湿式护壁、干式护壁、水气混合式护壁等等。
每种方法都有它的优点和缺点，具体用哪种方法要看实际情况而定。
钻孔的时候还要注意一些小技巧。
比如说，要保持钻机的垂直度，这样才能保证钻出来的孔是直的；要控制好钻进的速度，太快容易卡住钻头，太慢又会影响效率；还要定期检查钻头的状态，如果发现有问题要及时更换。
钻孔完成后，就是灌注水泥浆了。
这个过程也很重要，因为水泥浆的质量直接影响到桩的质量。
所以，在灌注水泥浆之前，一定要确保地面上的泥浆已经凝固硬化。
而且，在灌注的过程中要控制好水泥浆的流量和压力，以免出现空洞或者堆积的情况。
灌注完水泥浆后，就要进行养护了。
养护的时间一般要根据当地的气候条件来确定。
通常情况下，养护时间至少要达到28天以上。
在养护期间，要定期检查桩的质量，看看有没有裂缝或者变形的情况。
如果发现问题要及时处理。
泥浆护壁钻孔灌注桩成孔方法虽然看起来简单，但是其中有很多细节需要注意。
只有把每个环节都做好了，才能保证最终的效果。
所以，大家在实际操作的时候一定要认真仔细哦！。
大直径桩基冲击钻孔施工工法
大直径桩基冲击钻孔桩施工工法（定稿)1前言近年来,随着桥梁向大跨、轻型、高强、整体方向发展，桥梁基础尤其是钻孔灌注桩基础施工技术出现了日新月异的变化。
钻孔灌注桩作为桥梁基础，因其经济性和施工相对容易的特点成为桥梁基础特别是桥梁深水基础的主要形式。
目前，钻孔桩基础正逐渐向深孔、大直径方向发展,尤其是在大跨径、深水地区对冲击钻孔灌注桩的施工提出了新的攻关课题。
成都市双流县黄龙溪廊桥桩基均采用冲击钻成孔。
桩底均置于中风化砂质泥岩层中,按嵌岩桩进行设计。
桩基采用钻孔灌注桩进行施工,桩底清孔情况按良好控制，桩端沉渣厚度按不超过5cm控制，桩顶处离原始地面最大落差达10m，地质条件复杂,穿越了淤泥层、厚卵石层和各类风化岩层,钻孔桩施工难度很大，故将本施工技术总结形成工法，为以后大直径冲击钻孔桩施工提供宝贵的技术资料和经验借鉴。
2 工法特点2．1该工法所需工作面小，便于进行施工管理和控制，设备简单，移动方便,机械故障少,故成本较低，可有效缩短工期。
2．2冲击钻机成孔是利用冲锥的冲击作用挤压破碎岩土来实现钻进的，因此使用冲击钻机所成的孔更稳固，大大减小了坍孔现象的出现机率，也使在灌注混凝土前孔内泥浆能达到更加洁净的指标2．3冲击钻机主要由机架、卷扬机、钢丝绳、钻锥构成。
因此具有结构简单、便于移动就位、操作简易、机械故障少和维修方便的特点，对施工场地也要求不高2．4在冲击钻孔过程中,因泥浆有一定的比重和粘度，使用泥浆泵通过泥浆管不断向孔底输送较纯净的泥浆,使孔内泥浆带动孔壁未利用的岩渣和砂粒一起流出孔口，实现泥浆正循环出渣，或使用出渣筒间断出渣，从而使钻机正常钻进和保持一定的功效。
3 适用范围冲击钻孔工法适宜各类土层、各类软岩层和次坚硬岩层，钻孔直径和深度随钻锥直径变化和钻机功率的变化而变化，孔径一般在60-300cm，孔深可达100m。
粘土,砂类土，砾石,卵石漂石和较硬岩层的地层结构等大直径的桩孔。
4 工艺原理冲击钻孔灌注桩是指采用冲击钻机成孔后就地灌注砼而形成的基础桩。
植桩法及新型预制桩简介
3.50(1.10)
●ZK499-1
淤泥质土
5.60(-1.00)
②层淤▼泥N=质3 土
-5
10.80(-5.03) f
11.00(-4.60) 11.50(-5.10) 12.00(-5.87)
6.80(-2.43)
⑥ 全风化泥质粉砂岩 8.00(-3.52) ▼N=219
f
⑥-1 全风化泥质粉砂岩
旋挖植桩工程应用
灰岩地质工程应用
龙岗村墩蕾坡3组综合楼 场地位置：南宁市龙岗村墩蕾坡 拟建建筑物：24层综合楼 项目用量：30000m 持力层：石灰岩 地质构造：阶地上覆土层为第四系残坡积层，下伏石灰岩
工程地质剖面图
该项目采用旋挖引孔植桩法，引孔孔径为700mm，植入PHC400-95AB(C105)，灌 入混凝土标号为C25，单桩承载力特征值2000KN;
散体材料桩对软弱地基处理后承载力提高幅度不大；水泥土类桩的桩 身强度受土质、施工工艺影响较大；管桩在软土中单桩承载力较低等 。自90年代至今，逐步发展了刚性桩、柔性桩及散体桩相互复合的桩 型，并在工程中广泛应用。
劲性复合桩简介
• 劲性复合管桩 • 就是在旋喷桩、水泥土搅拌桩、注浆中插入高强度预应力管桩作为劲
li -----劲性复合桩复合段第i土层厚度(m)；
Ap -----劲性复合桩桩身截面积( m 2 )，当刚性桩桩长大于柔性
桩桩长时，应取刚性桩桩身截面积；
劲性复合管桩-设计计算 i qsia---劲性复合管桩复合段外芯第i土层侧阻力特征值(kPa)，宜按地
区经验取值。
q pa -----劲性复合管桩端阻力特征值(kPa)，宜按地区经验取值。也可取
▽ 2.50
▽ 2.20
洞桩法施工工艺工法(后附图片)
洞桩法施工工艺工法1 前言1.1工艺工法概况洞桩法是在传统浅埋暗挖基础上创新吸收盖挖法的技术成果而形成的一种新工法，又称caven-pba工法。
随着我国地铁施工技术的发展，在城市地铁施工中得到广泛的应用。
又因为盖挖法分为盖挖逆作法和盖挖顺作法两种施工方法，所以洞桩法也分为洞桩逆作法和洞桩顺作法，本文以洞桩逆作法为准进行论述。
1.2工艺原理将明挖框架结构施工方法和盖挖法进行有机结合，即地面不具备施工基坑围护结构条件时，在施工过程中,首先开挖小导洞并在导洞里施作围护钻孔边桩,施工两排桩之间的拱顶结构（桩顶纵梁）,使围护桩、桩顶纵梁、拱顶共同构成桩、梁、拱支撑框架体系,承受施工过程的外部荷载;然后在拱顶和边桩保护下,逐层向下开挖,施工内部结构,最终形成由外层边桩、拱顶初期支护(又称临时支护)和内层二次衬砌组合而成的永久承载体系。
2工艺工法特点2.1 优点:2.1.1在非强透水地层中，将有水地层的施工变为无水、少水施工，避免因长期大量降水引起的地表沉降和费用增大，有利于保护地下水资源和降低施工措施费。
2.1.2以桩作支护，稳妥、安全，也利于控制地层沉降对初期支护的刚度弱化。
2.1.3拆除临时工程量相对较少、结构受力条件也好，相对经济合理。
2.1.4 对结构层数限制少，对保护暗挖结构附近的地下构筑物和周边建筑物的安全有利。
2.1.5在桩、梁、拱承载体系形成后，有较大的施工空间，便于机械化作业，从而加快进度。
2.1.6在水位线以上的地层中开设的导洞内施工孔桩，利用其“排桩效应”对两侧土体起到了支挡作用，可减少因流沙、地下水带来的施工安全隐患。
2.2 缺点:2.2.1 工序转换复杂，容易引起二次或多次沉降，且增加施工工期。
2.2.2各个工序的衔接不当会增加塌方的危险。
2.2.3 结构施工缝较多，防水及施工缝处理要求高。
3 适用范围适合地面交通难以导改、周边建筑物和管线密集，拆改移代价大、受环境条件限制无法进行明挖施工的地下结构工程。
地铁车站暗挖施工技术交流PBA工法
防水
铺设PVC防水板及焊接：
预留注浆管：注浆管长度要留够，二衬模板支立时，要贴在模板内侧，以便拆模后能方便的找到。
防水板覆盖前的质量验收 ：由监理有关人员现场对防水板的施工质量进行全面检查，经验收合格后，方可进行下一道工序。
铺设保护层 ：在底板防水层铺设完毕后，应立即根据图纸要求铺设相应厚度的细石砼刚性保护层。待其强度达到70%时方可上人进行下一步施工。
防水施工
防水施工主要内容：
砼垫层施工 ：根据图纸要求喷射砼垫层，要求处理过后的基面上不得有尖锐的毛刺部位，如石子，钢筋头等硬物，对于不能切除的金属构件，必须采用喷砼或砂浆将其覆盖处，其圆弧半径R大于20cm 在阴阳角和棱角部位，须用砂浆抹成5cm×5cm倒角
铺设土工布缓冲层 ：搭接宽度为5cm左右，搭接部分用热风焊枪点焊连接即可，缓冲层铺设时要与基面密贴，不得拉得过紧或起大包，以免影响防水板的铺设
01
快封闭：初期支护从上到下及早形成环状结构，是减小地层扰动的重要措施。“随开挖，随支护”，缩短土体开挖后暴露的时间，使初期支护尽早封闭成环，有效的利用土体有限的自立能力。
02
勤量测：坚持以量测资料进行反馈指导施工，是浅埋暗挖法的基点。地面、地中及地下量测资料每日输入电脑进行信息分析反馈，用以指导施工。
土方开挖
土方开挖原则：“竖向分层、纵向分段、中间拉槽、随挖随喷”。
中板及中纵梁采用土模，方法是先挖土至中板底下12cm左右，并控制挖土标高误差小于2cm，整平压实后浇注C10混凝土垫层，在找平层上放线，按中纵梁的位置挖出梁的土模，靠土侧砌12cm厚砖墙。在土模表面刷脱模剂1～2遍。
侧墙位置按主筋连接接头要求长度尺寸局部挖深，一般多挖1m左右的深土然后用砂回填，侧墙的竖向主筋向下插入砂坑槽内，满足下层侧墙竖向主筋机械连接尺寸要求。在施工下层侧墙时，其竖向主筋与上层预留插筋对齐采用机械接头连接，使得上下层钢筋始终保持垂直一致。
钻孔灌注桩流程记忆口诀
钻孔灌注桩流程记忆口诀一测场地先勘察，就像出门先看路呀。
看看这地儿平不平，硬不硬，有没有啥特殊情况。
这就好比咱们要盖房子，得先知道这块地的脾气。
二定桩位很重要，桩位就像房子的脚落在哪里。
拿个小旗或者标记，把每个桩要打的地方都标得清清楚楚的，可不能乱了套，就像排队一样，每个位置都得准准的。
三挖护筒坑来装，护筒就像桩的小卫士。
挖个坑把护筒稳稳地放进去，护筒要直直的，就像小士兵站岗一样，保护着里面的桩，不让周围的土塌下来捣乱。
四设护筒保孔壁，这护筒就像给孔壁穿上了一层铠甲。
把它牢牢固定住，这样孔壁就不会轻易垮掉，就像我们穿了厚衣服就不怕冷风吹一样呢。
一备材料要齐全，就像做饭得把菜都准备好。
水泥、钢筋、砂石料，一个都不能少，缺了啥这灌注桩可就做不成啦，就像炒菜没放盐，味道不对头呀。
二装钻机像安家，钻机就是打桩的大工具。
把它安装在合适的地方，就像给小宠物找个舒服的窝。
要把它固定稳当喽，不然它在工作的时候晃来晃去，可打不好桩，就像人站不稳就干不好活。
三开钻孔慢慢钻，钻孔就像挖地道。
钻头一点点往地下钻，速度不能太快，太快了容易出问题，就像小蚂蚁挖洞，得一步一步稳稳地来，这样钻出来的孔才又直又好。
四清孔底很关键，孔底就像锅底。
要是锅底脏脏的，煮出来的饭就不好吃。
把孔底的残渣呀、泥土呀都清理干净，这样桩才能稳稳地扎根在地下呢。
一制钢筋笼在先，钢筋笼就像桩的骨架。
把一根根钢筋按照一定的形状绑扎或者焊接起来，就像搭积木一样。
要绑得结实，不然就像人的骨头断了，桩可就没力气啦。
三灌混凝土随后，混凝土就像给桩注入生命。
把混凝土缓缓地灌进孔里，要灌得满满的，这样桩才能强壮起来，就像给树浇水，要浇透才行呢。
四振捣密实均匀，振捣就像给混凝土按摩。
用振捣棒在混凝土里搅一搅，让它变得更紧实，就像把面团揉得更有劲道一样，这样桩才会更坚固。
一选钻机看地层，就像挑鞋子看路一样。
不同的地层要用不同的钻机，软的地层和硬的地层需要的钻机可不一样呢。
钻孔灌注桩施工课件一级建造师.
颗粒含量多于总量的50%，相对密度为1.1～1.5 ③添加剂：
无机：纯碱等促使颗粒分散、防止凝聚下沉 有机：丹宁液、拷胶液等降低粘度
2017/9/28
12
泥浆池
泥 浆 护 壁 成 孔 灌 注 桩 ： 泥 浆 池
2017/9/28
14
泥 浆 指 标 检 测 仪 器
2017/9/28
15
（四）钻架与钻机就位
而定。钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。 护筒上部设1～2个溢浆孔， ②护筒的内径比钻孔桩设计直径稍大。用回转钻机钻 孔的宜加大20～30厘米；用冲击钻和冲抓钻钻孔的宜 加大30～40厘米。
2017/9/28 7
3.护筒的埋设要求
①钻孔前，在现场放线定位，按桩位挖去桩
孔表层土，并埋设护筒。 ②埋设护筒可采用挖埋或锤击、振动、加压 等方法。 ③埋置深度一般情况为2—4米，特殊情况应 加深。 ④护筒顶端高程应满足孔内水位设置高度的 要求；
十字形钻头钻 1.5m以上孔径 分2级 管形钻头0.7m 以上孔分2～4 级
② 全套管冲抓成孔
特点：无噪音，无振动；不使用泥浆；挖掘
时可以很直观地判别土壤及岩性特征，对于 端承桩，便于现场确定桩长；挖掘速度快， 挖掘深度大；成孔垂直度易于掌握；孔壁不 会产生坍落现象，成孔质量高。成桩质量高； 成孔直径标准，充盈系数很小；清孔彻底， 速度快；自行式，便于现场移动。
正反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机 对准后往护筒里放水，采用泥浆护壁进行钻孔
2017/9/28 26
正循环钻结构示意图
④反循环钻孔
反循环钻机的泥浆的循环方式则正好相反，泥浆由孔
外流入孔内，由真空泵或其他方法（如空气吸泥机等） 将钻渣通过钻杆中心从钻杆顶部吸出，或将吸浆泵随 同钻锥一同钻进，从孔底将钻渣吸出孔外。
钻孔咬合桩施工工艺工法(后附图片)
钻孔咬合桩施工工艺工法1 前言1.1工艺工法概况钻孔咬合桩作为城市地铁围护结构新型的一种，国内2000年在深圳地铁一期工程中成功采用后，国内部分城市已经采用施工近40例。
主要采用全套管钻机施工，由中间一个钢筋混凝土桩及两侧各一根素混凝土桩相邻咬合组成为一组。
先施工两侧的素混凝土桩（以下称第一序桩A），在混凝土强度达到一定要求前，施工完中间的钢筋混凝土桩（以下称第二序桩B），中间钢筋混凝土桩施工时用全套管桩机切割掉相邻素混凝土桩相交部分的混凝土，使排桩间相邻桩相互咬合（桩周相嵌），从而形成无缝、连续的“桩墙”，达到挡土、止水和保证施工安全的深基坑支护结构。
根据第二序桩切割第一序桩时，第一序桩混凝土凝固情况可分为硬切割全套管咬合桩（混凝土终凝后一定时间切割）和软切割全套管咬合桩（初凝前完成的）。
最早欧洲国家采用硬切割全套管钻孔咬合桩采用双旋转动力头全套管护壁长螺旋钻成孔，是在第一序列桩混凝土若干天后，即已获得相当硬度后，再设置与共咬合的第二序桩，这在切割过程中易产生裂缝，还有产生施工缝，甚至会产生渗水和漏水现象。
所以国内采用时，吸取优点，因为采用的多在城市地层有地下水的软弱地方，所以采用全套管软切割钻孔咬合桩比较有好的效果。
1.2工艺原理钻孔咬合灌注桩利用全套管钻机钻孔施工，灌注制成的桩与桩之间形成相互咬合搭接，使相邻桩在初凝之前部分相嵌，使之具有良好的防渗作用，从而形成挡土墙截水的连续排桩围护结构或地下防渗墙，还可兼作主体承重结构。
图1 钻孔咬合桩咬合排列方式图2 钻空咬合桩施工工艺原理图2 工艺工法特点钻孔咬合桩施工采用“全套管钻机+缓凝型混凝土”方案，机械设备噪音低、无振动；在成孔成桩过程中始终有超前钢管管护壁，能顺利穿越饱和含水地层，有效防止孔内流砂、涌泥、并可嵌岩，施工较为安全、快捷，达到完全止水的作用；无需泥浆护壁，也无须排放泥浆，近似于干法成孔，减少施工对环境的污染；沉降及变形易控制，由于有钢套筒的保护能紧邻相近的建筑物和地下管线施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暗挖桩柱法施工步骤
施作桩、柱顶纵 梁，连接桩、柱 顶端，并预埋边、 中孔的初期支护 格栅。
暗挖桩柱法施工步骤
模筑边、中孔预 埋格栅砼，导洞内 回填砼。在横通道 处打设第一排大管 棚，开挖边孔上弧， 格栅与边、中孔预 埋格栅连接，喷射 砼。
暗挖桩柱法施工步骤
上弧开挖完毕后， 南、北边孔各下一 台挖掘机，进行机 械开挖下弧土方， 并辅助架设由两根 28槽钢组成的第一 道钢支撑，间距为 3米。
土方开挖施工
封端墙施工：车站东、西端宽24.4m，高14.22m， 在施工钻孔桩之前，就要考虑封端墙的施工方法。 采用封端桩法施工，即先在端部南北开设小导洞， 在小导洞内施工钻孔桩，在桩顶设横梁，横梁与 南、中、北桩顶纵梁联成整体。梁上部内侧设 30cm厚钢筋砼墙，墙外进行导洞回填。土方开挖 后，钻孔桩表面挂网喷5-10cm厚C20砼进行封闭。 此法主要由钻孔桩抵抗土体侧压力，由桩顶将侧 压力传到横梁，再由横梁传到南、中、北孔桩顶 纵梁上，结构安全可靠。
土方开挖施工
边墙支护：沿边墙设ф14、间距0.7×0.7m钢 筋骨架并焊在护壁桩上凿出的主筋上，然后挂 ф4、间距0.1×0.1m的钢筋网，喷10cm厚砼进 行护壁，以防止桩与桩之间的土体掉落，并为 下一步的防水层施作提供整齐的基面。另外， 上部每隔3m，下部每隔6m设两排临时钢支撑， 钢支撑端部在钻孔上用冲击钻打眼，每处锚两 排（4根）ф28钢筋固定钢支撑（支撑截面通 过计算确定）。
洞桩法施工的主要机具设备
7 8 9 弯筋机 冲击式钻机 泥浆净化机 Φ40mm 62-22 JBH-100 Φ120mm Φ50mm 6台 10台 10台 10台 2台 3套
10 砂石泵 11 电动多级清水泵
12 导管、料斗等水下砼设备 自制
洞桩法施工的主要机具设备
13 砼输送泵 14 履带式挖掘机 15 卷扬机 16 轮胎式装载机 17 轴流式通风机 18 边墙大模板 10m3/h 1.0m3 双筒快速 3t 1.5m3 30KW 12m自制 2台 2台 2台 1台 2台 2套
小导洞施工
三个小导洞之间要留联通道，根据小导 洞的长度、施工围护桩钻机的数量、工 期和围护桩砼、钢筋笼的运输线路，一 般除横通道和端洞外，小导洞中部至少 要留一个以上联通道。
围护桩及顶纵梁施工
施工程序：在原导洞底板砼上 开口—埋设护筒—钻机就位— 钻孔—清孔验收—下钢筋笼及 导管—灌注水下混凝土。
围护桩及顶纵梁施工
灌注采用球内胎法排除导管内泥水。浇 注过程中应经常测量砼面的标高，使导 管保持埋入砼深度1.5-0.8m，核对砼面 的上升速度与实际浇注砼量是否一致。 浇注应连续施工，不得中断，发现问题 及时分析原因，采取相应的措施。最后 取出钢护筒，清除桩顶表面泥浆。
围护桩及顶纵梁施工
南、北、中孔各安排一个钻孔桩施工队。 南、北孔各布置4套钻机，每个队60人， 三班倒作业，主要工作内容包括埋设护 筒、钻机就位，钻孔，下钢筋笼、灌注 砼等，每个队平均每天完成一根桩。中 孔布置2套钻机，40人，三班倒作业，平 均2天完成一根桩。钻孔桩施工工期270 天。
暗挖桩柱法施工步骤
施作车站中 层板及中纵梁 在临时中柱 位置，预留孔 洞和预留板的 搭接钢筋 架设第二节 钢管柱及浇注 砼
暗挖桩柱法施工步骤
施作上边墙防水 层和上边墙二次 衬砌 施作钢管柱顶纵 梁 施作边孔拱部防 水层及二次衬砌
暗挖桩柱法施工步骤
开挖中孔拱 部土体，施作 初期支护 破除临时中 间柱和中孔顶 纵梁
洞桩法施工技术
二OO四年五月二十二日 OO四年五月二十二日
目
录
一、洞桩法施工方法简介 二、主要施工程序及施工工艺 三、主要施工机具 四、施工中易出现的问题及处理 措施 五、监测及安全措施
洞桩法施工方法简介
修建浅埋暗挖大跨度地铁车站选择合理、安 全、可靠的施工方法至关重要。在修建北京 地铁王府井车站时，遇到了砂类土层、地下 水丰富等不良因素，首次采用了洞桩法，即 是利用水位线以上的地层开设小导洞，在小 导洞内施工钻孔桩，然后经过一系列的受力 转换来实现三拱两柱结构。
围护桩及顶纵梁施工
护壁泥浆及钻碴处理：。造孔用泥浆采 用孔内填粘土，利用冲击钻头的往复冲 击作用进行造浆。反循环钻头中间设有 ф120mm抽浆管，并配套砂石泵，边钻 边抽泥浆，抽出的含碴泥浆采用JHB-100 改进型泥浆净化处理机进行分离，净化 后立即返回孔内，不间断循环，废碴集 中排除洞外。
围护桩及顶纵梁施工
小导洞施工
小导洞采用上下台阶法施工，上、下台 阶高均为2.5米，上、下台阶相距3～5米， 每次开挖0.5米，架立一榀格栅，上弧掌 子面留1米见方的核心土并封闭掌子面。 下掌子面按10：1放坡，并封闭掌子面。
小导洞施工
Φ42小导管沿导洞上部周边布置，间 距3根/米，长2.5米，搭接1米，开挖 有效长度为1.5米，小导管周边钻Φ10 圆孔，并注水玻璃浆液加固地层。
竖井及横通道施工
中孔打4根桩，桩顶设承台，类似4根桩 及边墙支承坡屋顶，横通道处留弧型门 进料，东南风道处设钢支撑，预留柱、 承台后破除。 其优点有4条：施工简单，工期短；破除 量小；施工交通、通风条件好；下步工 序做中层板边拱比较容易。
小导洞施工
小导洞是为桩柱施工开辟作业面而设， 洞净宽4米，净高5米，初期支护0.3米， 分南、北、中三孔。 为保证横通道的安全，在开口处设置封 闭的钢筋砼加强环，以承受开口处拱顶 的土压力。
清孔：钻孔深度达到设计标高后，立即 进行清孔，清孔采用与钻机配套的抽浆 管、砂石泵将孔底淤积物直接抽至泥浆 净化处理机进行分离净化，泥浆稠度为 1.05、粘度为19S、含砂率小于4%、沉 渣厚度小于30cm后为清孔合格。
围护桩及顶纵梁施工
钢筋笼的制作与安装：钢筋笼在地面按 每节3.3m长加工，主要接头错开50%。 错开长度35d。下钢筋笼时，采用钻架吊 装，上、下钢筋接头密贴后，焊接10d （焊缝按规范要求）。接头所有钢筋焊 接完毕，经现场技术人员检查合格后， 再继续下一循环的操作。
中孔挑高施工
中孔上弧掘进采用小导管注浆后进行开 挖，格栅网喷砼支护。架设中孔钢支撑。 破除初期支护及中桩，在中拱与边拱初 期支护连接处，两侧埋设注浆管，进行 初期支护背后注浆，严格控制地表下沉。
洞桩法施工的主要机具设备
1 2 3 4 5 6 竖井提升架 空气压缩机 喷射砼机 注浆机 交流电焊机 钢筋切断机 自制 20m3/min HPZV—5 ZJGZ-60 30KVA Φ40mm 1座 4台 10台 3台 12台 6台
洞桩法施工的主要机具设备
19 20 21 22 23 中层板模架 边拱模架 中拱模架 管棚钻机 插入式振捣器 24m自制 12m自制 12m自制 882型 2N-50 3套 4套 2套 4套 20台
施工中易出现的问题及处理措 施
围护桩及顶纵梁施工
下导管、浇注水下砼：各节导管的连接 应牢固、紧密，导管放入孔内必须垂直， 导管底标高控制在距桩底0.4m处。砼采 用拌合，输送泵配合输送管直接将砼送 入料斗。首盘应拌合一定数量的高标号 砂浆，以免堵塞砼输送管。第一次灌注 砼数量应经计算，确保钻孔桩内的砼埋 住导管下口0.3m以上。
暗挖桩柱法施工步骤
继续向下开挖，即时 架设由两根50工字钢 组成的第二道钢支撑， 间距为6米，然后开挖 到底，而后进行接地 和底板垫层施工。
暗挖桩柱法施工步骤
施作底板防 水层 进行底板、底 梁施工
暗挖桩柱法施工步骤
拆除第二道钢 支撑 施作边墙防水 层及边墙衬砌 第二道钢支撑 换撑至边墙处 施作第一节钢 管柱及浇注砼
围护桩及顶纵梁施工
开口及埋设护筒：经专业测量人员施测 定位并放出护桩后用风镐破除原导洞底 部钢筋砼，开挖尺寸合格后埋入钢护筒 （护筒ф=1400mm，δ=10mm， L=1500mm），护筒外回填粘土、分层 夯实，护筒高出地面10cm。也可以采用 15cm厚现浇砼护筒，这样护筒可以连续 施工，以提高施工进度，避免钢护筒拔 不上来。
工程实例王府井站简介
北京地铁“复—八”王府井站位于东长 安街与王府井大街交叉路口东长安街下 面，车站全长为241.40m，净宽24.4m， 总高度14.22m，16m岛式站台。覆土 层厚6～7m。
王府井站平面图
王府井站 施工竖井 人行过街道
王府井站平面图
.5
王府井站断面图
王府井站断面图
500
衬砌边墙 防水层喷层 600钻孔桩
土方开挖施工
施工顺序：①施工端部小导洞；②施工 钻孔桩；③施工横梁；④施工横梁上部 封端墙；⑤导洞回填；⑥开挖土方，网 喷砼封闭端墙土体；⑦施作端墙防水、 二衬，做法同主体。
防水层及二次衬砌施工
结构外侧施做ECB柔性防水层，从下至上 分别施工底板、边墙、下层钢管柱、中 层板、上层钢管柱、顶纵梁和边拱。在 施工边墙之前，第二道钢支撑割掉1米， 边墙施工完毕后恢复第二道钢支撑。在 中层板施工完毕后，拆除第一道钢支撑。 底板、中层板遇到中桩处进行预留。
防水层及二次衬砌施工
二次衬砌边墙采用钢三角支撑支撑 体系，木胶板模板。上层边墙和拱 部采用整体简易钢拱架，异型曲线 钢板，一次成型。最后一榀拱架不 拆除，确保接缝圆顺。
中孔挑高施工
边拱与中拱交界处位置低，又是 二衬的接缝处，其作业面狭窄， 施工难度大，特别是破除初期支 护时极易损坏防水板，引起渗漏。
王府井站水文地质图
杂 填 土 层 粉 砂 轻 亚 粘 土 细 砂 中 砂 潜 压 水 位 圆 砾 圆 砾 中 砂
轻 亚 粘 土 承 压 水 位
轻 亚 粘 土 中 砂 卵 石
王 府 井 站 水 文 地 质 图
施工程序框图
顶 纵 梁 施 工 立 体 交 叉 施 工
竖 井 施 工
横 通 道 施 工
小 导 洞 施 工
暗挖桩柱法施工步骤
施作中孔拱部 二次衬砌 施作站台板及 整体道床 完成车站全部横通道施工 小导洞施工 围护桩及顶纵梁施工 土方开挖施工 防水层及二次衬砌施工 中孔挑高施工
