直插稳压二极管进货检验制度
稳压二极管来料检验作业指导书
1.所须仪器： 1.万用表：1 台 用于测量电压、电流 2.DC 电源：用于测试最大稳压电流，稳压值 3.小锡炉：用于测试可焊性 2.检验依据： 送检单、物料规格书、样品、作业指导书、抽样计划表，其它相关文件如内部联络单、异常单等。 3.抽样标准：MIL-STD-105E Ⅱ级正常抽样 AQL：CR=0、MA=0.25、MI=1.0。
注：严重缺点（CR)：即此元件失效后全导致生命安全以及起火，爆炸等危险。 重要缺点 (MAJ)：即此元件失效后导致产品不工作、不能使用、功能不健全但不会引起人身危险、起 火、爆炸等危害。 次要缺点（MIN)：即此元件有表面的、轻微的不良，不会影响产品的性能、寿命等不良项目。
4.稳压二极管常识：是內部具有 PN 结，
√ √ √ √ √ √ √ √ √ √ √
2
外观
5
可焊性
上锡面积不小于 95%
编
制
审
核
批
准
5.检验步骤： 、 5.1 当检验员收到货仓开出的《入库验收单》后，先填写《IQC 来料检验报告》表头部份； 5.2 根据《入库验收单》上所注的待检物料，至物料待检区找到相应的物料，并核对物料外包装标 V A 识的内容是否正确，包括来料名称、规格、型号、料号、数量、日期等； S 5.3 检验来料所有包装是否整齐、无破损、变形，并评估外包装是否能对产品起到防护作用； 5.4 按照 AQL 表要求抽取相应数量的样本，采取分层抽样法或对角抽样法抽样； 5.5 抽完样本后，准备好样品，样品规格书，并核对来料与样品的外观、标识是否一致； 5.6 上述工作完成后，开始用目视法检查物料外观是否符合要求，再用 DC 电源测试其电气特性， 最后用小锡炉做可焊性测试，检验完成后，填写完整《IQC 来料检验报告》 ，对综合结果判定合格还 是不合格，如合格则在《IQC 来料检验报告》上签名后，交 IQC 组长确认，并在《入库验收单》上 的合格项打√，然后在物料外箱上盖 IQC PASS 章，如检验结果不合格则填写《物料收货/验货不合 格报告表》与《材料不良改善通知书》 ，交于 IQC 组长上报做 MRB 处理，并在不良品上做好标示，隔 离。根据 MRB 结果，在物料外箱上贴上特采、筛选、加工、退货标贴，将结果填写于《入库验收单》 。

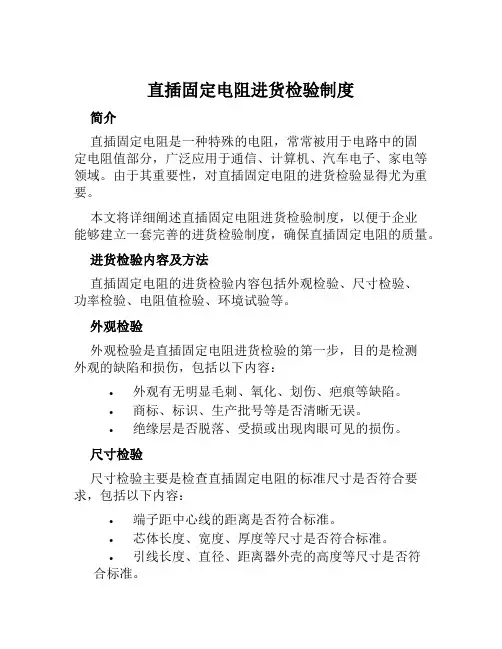

直插固定电阻进货检验制度
直插固定电阻进货检验制度简介直插固定电阻是一种特殊的电阻，常常被用于电路中的固定电阻值部分，广泛应用于通信、计算机、汽车电子、家电等领域。
由于其重要性，对直插固定电阻的进货检验显得尤为重要。
本文将详细阐述直插固定电阻进货检验制度，以便于企业能够建立一套完善的进货检验制度，确保直插固定电阻的质量。
进货检验内容及方法直插固定电阻的进货检验内容包括外观检验、尺寸检验、功率检验、电阻值检验、环境试验等。
外观检验外观检验是直插固定电阻进货检验的第一步，目的是检测外观的缺陷和损伤，包括以下内容：•外观有无明显毛刺、氧化、划伤、疤痕等缺陷。
•商标、标识、生产批号等是否清晰无误。
•绝缘层是否脱落、受损或出现肉眼可见的损伤。
尺寸检验尺寸检验主要是检查直插固定电阻的标准尺寸是否符合要求，包括以下内容：•端子距中心线的距离是否符合标准。
•芯体长度、宽度、厚度等尺寸是否符合标准。
•引线长度、直径、距离器外壳的高度等尺寸是否符合标准。
功率检验功率检验主要是检查直插固定电阻能否承受额定功率的要求，以确保其工作稳定性及长期安全运行。
检验方法如下：•通过加电测试的方式测试其能够承受的最大功率。
•查看阳极的外包装标记，来确认电阻的额定功率是否符合要求。
电阻值检验电阻值检验是测试直插固定电阻电阻值的重要步骤，以确保其性能符合标准要求。
检验方法如下：•通过万用表等仪器测试电阻值。
•检查测得的电阻值是否在电阻容差范围内，如电阻值是否为标准值的正负容差。
环境试验环境试验是检验直插固定电阻在特定环境条件下工作稳定性和可靠性的试验，以确定电阻在特定环境条件下的表现。
主要包括以下试验：•低温环境试验：以低温环境气温为-40℃作为试验环境，观察电阻的工作表现。
•高温环境试验：以高温环境气温为+85℃作为试验环境，观察电阻的工作表现。
•湿度环境试验：以相对湿度95%作为试验环境，观察电阻的工作表现。
进货检验频率直插固定电阻进货检验频率应该根据产品质量需求及供应商的质量水平等因素来确定，一般来说，可以按照以下频次审查：•供应商资质审核：每家供应商开启新供货周期之前，需要对其实施一次资质审核，主要是审核其产品的质量表现、QC制度、安全操作规程和管理能力等。
直插二极管来料检验作业指导书
直插二极管来料检验作业指导书一、背景介绍直插二极管是一种常见的电子元器件，广泛应用于电子电路中。
为了确保产品质量，降低不良品数量，对直插二极管的来料进行合格性检验非常重要。
本作业指导书旨在提供直插二极管来料检验的详细步骤和操作规范，确保检验工作的准确性和高效性。
二、检验工具准备1. 数字万用表：用于测量二极管的正向电压和反向电阻。
2. 直插二极管测试夹具：用于将待检测的直插二极管固定在测试台上，确保测试准确性。
3. 标示工具：用于标记合格或不合格的直插二极管。
4. 直插二极管来料检验记录表：用于记录每个直插二极管的检验结果。
三、检验步骤1. 对待检测的直插二极管进行外观检查，检查是否有损坏、变形或焊接不良等问题。
若有问题，记录为不合格并进行下一步检验。
若外观完好，则进行下一步。
2. 使用数字万用表进行正向电压测量。
将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。
记录测得的正向电压值。
3. 使用数字万用表进行反向电阻测量。
将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。
记录测得的反向电阻值。
4. 根据产品规格要求，判断正向电压和反向电阻是否符合要求。
若符合要求，标记该直插二极管为合格，将检验结果记录在直插二极管来料检验记录表中。
若不符合要求，标记该直插二极管为不合格，将检验结果记录在直插二极管来料检验记录表中。
5. 将合格的直插二极管进行包装并储存，将不合格的直插二极管进行淘汰或返修。
四、注意事项1. 操作人员应具备相关知识和技能，熟悉检验步骤和要求，减少操作误差。
2. 测量仪器应进行定期校准和维护，确保测量结果的准确性。
3. 在进行检验工作时，应保持工作区域整洁，确保操作环境的安全和清洁。
4. 严格按照操作规范进行检验，不得有任何违章操作。
五、总结直插二极管的来料检验是保证产品质量的重要环节。
通过严格按照检验步骤进行操作，可以及时发现不合格产品，并采取相应措施，降低不良品率，提高产品质量。
稳压二极管IQC来料检验作业指导书
在常温（25±3℃）下，根据产品规格书的要求， 施加稳压管的规定反向电压 Vz 后，用万用表行 测试其反向电流 Iz
万用表
3
电气性能
稳压值 Vz
稳压值符合产品规格书要求。见附表
在常温（25±3℃）下，用恒流源施加规定的稳
B AQL=0.4
Ⅱ
压电流 Iz 后，用万用表测试其稳压值 Vzr
恒流源
★★稳压电压 Cpk 值
湿热箱
9
环境试验
★双 85 老化
外观无可见损伤，IR 小于 2 倍规定值，△ Vz≤2%Vz 电性能测试符合要求
在 85±2℃,85%RH 下，将稳压二极管和合适的负载电阻 串联，施加稳压二极管的额定稳压电压工作 168h，恢复 2h。
高温箱
B (5;0,1)
特殊 特殊
★低温贮存
外观无可见损伤，电性能测试符合要求
S-4
耐焊接热
将二极管引脚浸入 270℃±5℃的无铅锡炉中(锡面距基体 1~2mm),10±1s, 二极管本体应无变化,引 脚与本体处无滓锡现象，且取出后其电性能不变。
焊锡槽
引脚强度 －弯曲
引脚无断裂、引脚和本体无松动或脱落
将元器件引脚按相反方向连续弯曲两次（共四 次）后。将稳压二极管放在-25±5℃的低温箱内放置 48h 后取出 在常态（温度 25±3℃ 湿度 40－80%）下恢复 2h
低温箱
10
有害物质
ROHS 测试
按《ROHS 物料检验流程》标准执行
REACH 评估
供应商提供第三方 RECH 检测报告及提供声明函
检验要求及注意事项： 1.”★”为型式试验项目，正常进货检验免检，尺寸仅供参考，“★★”为评价项目标准。 2. 其余项目按《抽样标准》执行。
二极管来料检验作业指导书
二极管来料检验作业指导书一、检验目的二极管是一种常见的电子元件，广泛应用于电路和装置中。
来料检验是确保所使用的二极管质量合格的重要环节，通过严格的检验程序和标准，可以提前发现并筛选出不合格品，以确保产品质量的稳定性和可靠性。
本作业指导书的目的在于规范并指导二极管来料检验的操作流程，确保每一件产品都符合所需品质，并最大程度地减少不良品的发生。
二、检验要求1. 外观检验：对于二极管元件，外观是最直接的检验指标之一。
应仔细检查二极管的外观，包括是否有明显的破损、刮痕、氧化、异物等。
2. 电性能检验：检验二极管的电性能是保证其正常工作的关键。
应使用适当的测试设备，检测二极管的正向电压降、反向电流、反向击穿电压等参数，确保其符合设计要求。
3. 标识检验：二极管上应有清晰可辨的标识，包括型号、批号、生产厂商等信息。
应检查标识的完整性和准确性，以避免混淆和误用。
4. 包装检验：检查二极管的包装是否完好，是否有破损或污染。
包装的状态直接关系到后续产品的质量和外观。
三、检验步骤1. 准备工作：将待检二极管、检验设备准备齐全，并确保设备的性能良好和校准状态正常。
2. 外观检验：a. 仔细观察二极管外观，检查是否有明显的破损、刮痕、氧化、异物等。
b. 如发现上述问题，应立即判定为不合格品，标记和隔离。
3. 电性能检验：a. 按照测试设备的说明书，连接二极管到测试设备。
b. 按照要求设置测试参数，并进行测试。
c. 检查测试结果是否符合设计要求的规范范围。
d. 如测试结果超出规范范围，判定为不合格品，标记和隔离。
4. 标识检验：a. 检查二极管上的标识信息是否清晰可辨。
b. 对照产品规格和确认标识是否与规格相符。
c. 如发现标识有误或不清晰，判定为不合格品，标记和隔离。
5. 包装检验：a. 检查二极管的包装是否完好无损。
b. 检查包装上的标签是否准确、完整。
c. 如发现包装有损坏或标签错误，判定为不合格品，标记和隔离。
6. 记录和报告：a. 将每件二极管的检验结果记录下来，包括序号、检验日期、检验员、合格与否等。
二极管来料抽样检验规范
好好学习社区
更多免费资料下载： 德信诚培训网 二极管来料抽样检验规范
（ISO9001-2015）
1.0目的
本检验规范的目的是保证本公司所购二极管的质量符合要求。
2.0定义
2.1缺陷类别分为：严重缺陷缺陷（CR ）、主要缺陷（MA ）和次要缺陷（MI ）；
2.2严重缺陷（CR ）：不符合安全规范或可能对使用者、维护者造成人身危害的缺陷；
2.3主要缺陷（MA ）：关键质量特性不合格，影响生产并可能导致故障或降低产品性能的缺陷；
2.4次要缺陷（MI ）：一般质量特性不合格，但不影响使用功能及性能的缺陷。
3.0检验条件
3.1光照度：300-400LX(相当于40W 日光灯500mm~600mm 距离的光源)
3.2检验距离：550mm-650mm
3.3检验人员视力要求在0.8以上
4.0抽样方案与判定标准
外观检验抽样方案按GB/T2828.1-2013标准，正常检验一次抽样方案，一般检验水平Ⅱ，AQL:致命缺陷（CR ）=0 重缺陷（MA ）=0.65 轻缺陷（MI ）=1.5。
尺寸及其他特性测试5-10PCS ，0收1退。
取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+总箱数÷5）箱进行分散取样。
二极管进货检验
二极管进货检验二极管是一种常见的电子元件，广泛应用于各个领域。
在购买和进货二极管时，进行一系列的检验是非常重要的。
本文将介绍二极管进货检验的基本步骤和注意事项。
1. 外观检查首先，我们需要进行二极管外观的检查。
仔细观察二极管的外观是否完好无损，表面是否有明显的划痕或污渍。
同时，还要检查引脚的焊接是否牢固，并且无断裂或者松动现象。
2. 标识检查二极管上通常会标有名称、型号、厂商等信息，我们需要核对这些信息是否清晰、准确，并且与购买合同中的信息一致。
如果有二极管身上刻字的话，需要仔细检查刻字是否清晰，无误。
3. 电参数测量正确测量二极管的电参数也是检验的关键步骤之一。
我们可以使用万用表或者专用的二极管测试仪进行测试。
首先，检查正负极的引脚是否正确连接。
然后，根据二极管的类型和规格，选取相应的测量范围进行测量。
常见的测量参数包括正向电压降、反向电阻和电流等。
确保二极管的电参数符合预期值。
4. 反向漏电流检查反向漏电流是二极管的重要参数之一，用于评估二极管的质量。
可以通过将二极管的正极与电源连接，负极与电流表连接，在规定的反向电压下，测量反向漏电流的大小。
确保反向漏电流符合规定范围。
5. 温度特性检查二极管的温度特性也是需要检查的重要指标。
温度特性主要包括温度系数和温度漂移，可以通过在不同温度下测量二极管的电流和电压值，来评估其温度特性。
确保二极管在不同温度下的性能表现稳定。
总结：二极管的进货检验是确保所购买的电子元件质量可靠的重要环节。
通过外观检查、标识检查、电参数测量、反向漏电流检查和温度特性检查，我们可以全面了解二极管的质量和性能是否符合要求。
只有进行严格的进货检验，我们才能购买到优质的二极管，以确保电子设备的正常运行和可靠性。
二极管来料检验标准
二极管来料检验标准
文件编号：WI-QC-IQC-42
文件版本：C
受控日期：
制作：刘成凯
审批：
1. 目的
明确二极管检验内容、方法、检验标准，确保物料品质符合我司品质要求。
2. 适用范围
适用于公司所有二极管来料检验。
3. 检验条件
3.1 检验目视条件详细见下图说明：
透光性物料 非透光性物料
4. 名词解释
4.1.重要缺陷（MAJ ）
A.已造成物料重要零件、产品损坏；
B.严重降低产品使用功能或直接、间接危及人体财产安全； C ．规格不符；
D ．外观严重变形、变色；
E ．降低产品、材料使用性能及寿命，或者可能造成产品损坏、不稳定情况；
F ．外观有瑕疵且易辨别；
日光灯
来料
4.2．次要缺陷（MIN）
A．不影响产品之使用特性、功能；
B．外观稍有瑕疵，不易辨别；
5.检验标准与检验方法
本体破损或有裂纹
使用带显示器的放大镜
检验
丝印模糊、缺划
使用带显示器的放大镜
检验
落、无明显大小不一、无氧化、发引脚脱落、大小不一、氧化、发黑
在
贴片料要求盘装、插件料要求编带包装不符
在。
直插二极管来料检验作业指导书
直插二极管来料检验作业指导书一、引言直插二极管作为电子产品中常用的一种电子元件，在生产过程中对其质量进行检验是非常重要的一环。
通过对直插二极管的来料检验，可以确保产品质量的稳定性和可靠性。
本作业指导书旨在帮助操作人员正确进行直插二极管来料检验工作，确保产品质量符合标准要求。
二、检验仪器和设备1.放大镜：用于观察直插二极管的封装情况和字迹清晰度。
2.万用表：用于测量直插二极管的电阻值和电压值。
3.静电手套、静电垫：用于防止静电对直插二极管的损坏。
4.测试架：用于支撑直插二极管并进行电性能测试。
三、检验流程1.接收来料将待检的直插二极管按照日期和批次信息进行分类，确保操作的流程顺畅和准确。
2.外观检查用放大镜观察直插二极管的外观，检查是否有封装开裂、字迹清晰、没有明显刮伤等问题。
若有发现异常，需记录并进行退货处理。
3.尺寸检查使用卡尺测量直插二极管的尺寸，包括长度、宽度和高度等。
确保直插二极管的封装尺寸符合产品要求。
4.电性能测试将直插二极管固定在测试架上，使用万用表进行电性能测试。
测试项目包括正/反向电压、正/反向电流、正向电压降、反向漏电流等。
测试结果应在产品规格范围内，否则认定为不合格品。
5.包装检查检查直插二极管的包装是否完整，有无湿气进入等问题。
若发现异常，需记录并进行退货处理。
四、检验记录对每个批次的直插二极管进行详细记录，包括日期、批次、尺寸测量数据、电性能测试数据等信息。
记录应准确、清晰，以备后续追溯使用。
五、不合格品处理1.记录并标记不合格品，确保与合格品分开存放。
2.及时通知相关部门进行不合格品的退货或重新加工处理。
六、注意事项1.操作人员应严格按照操作规程进行操作，确保结果准确可靠。
2.在操作过程中需佩戴静电手套，确保不给直插二极管带来静电损伤。
3.操作过程中需将直插二极管放置在静电垫上，避免静电对直插二极管的影响。
4.将尺寸测量工具保持清洁，并在使用前进行校准。
5.遵守常规的安全操作规范，确保工作场所的安全性。
稳压二极管进料检验
主体直径不符，针脚长度不够，针径不符要求。
MAJ
材质
样板
与样板相同
材质与样板不相同。
MAJ
性
能
上锡
锡炉
针脚上锡光亮，覆盖率达95%以上。
不上锡，或上锡覆盖率低。
MAJ
抗折
徒手
针脚弯曲9002-3次不断。
不能弯曲，2-3次弯断。
MAJ
稳压性
万用表
管压降与样品相同不超过+/-5
产品名称、规格、型号、日期、数量等辨认不清，外包装破损，有污渍，影响搬运、储存。
MIN
物料
目视
规格统一，无错装、混装、少装。
方式不统一，产品错装、少装、混装。
Mห้องสมุดไป่ตู้J
外
观
丝印
目视
主体丝印与样板相同，清楚正确。
丝印不清楚，无法辨认。
MAJ
针脚
目视
针脚平直，光亮。
针脚生锈，弯曲。
MIN
结构
针脚、主体尺寸
游标卡尺
管压降与样品相差。
MAJ
制订：
审核：
批准：
文件编号
YXD-WI-PZ-009-20
制定日期
2008-3-20
文件名称
稳压二极管进料检验规范
页次
1
版本
A/0
1．目的用途：严格检验，控制不良品使用，保证来料满足产品质量要求。
2．适用范围：稳压二极管。
3．作业内容
项目
内容
工具
检验标准、技术要求
缺陷描述
阶层
包
装
外观
目视
有明确的标签,无破损,不影响储存,搬运.
电子元器件验收标准
电子元器件验收标准电子元器件检验方法元件测试清单元件名称每批次抽检数抽检不合格后措施备注1贴片：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、光耦检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。
2直插：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、各类排针排母、接线端子检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。
3光耦PC817B5%要求再检验5%检验方法：1引脚无氧化、生产日期六个月以内。
2在自制工装上检验直插光耦的一致性，一般直插pc817B 的一致性在3.5mV～6mV 之间。
4各类直插芯片、贴片芯片检验方法：封装（按采购单）、引脚无氧化、生产日期六个月以内，其他暂时免检。
5各类开关每批次20个要求全检验可向技术部要求技术支持检验方法：1封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，2快速使劲按100此以上，无异响，无接触不良现象（可用万用表峰鸣当测量）。
3贴片轻触开关热风枪190度吹10S外壳无变形。
6数码管，平面管，发光管10%要求全检验测试方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，。
2在自制工装里测试每一笔的亮度，测试时每一笔亮度必须一致，不可有明显的亮度不均、不亮、漏光现象。
7各类液晶屏，5块/批次要求全检验检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、有无划痕、引脚无氧化、生产日期六个月以内。
2在自制工装内检查各字符的笔画有无缺失，亮度是否一致。
8各类线路板10块/批次要求全检验检验方法：1观察颜色、外形有无划痕和桥变、焊盘有无氧化现象。
9各类散热器20块/批次检验5%检验方法：1观察规格型号、外形尺寸（与原对照）、孔径（与原对照）、孔距（与原对照）、毛刺、毛边。
二极管来料检验作业指导书
二极管来料检验作业指导书1. 引言二极管在电子设备中具有重要的功能和作用，质量问题的存在会直接影响整体产品的性能和可靠性。
为了保证二极管的质量，对来料进行检验是必不可少的环节。
本作业指导书旨在介绍二极管来料检验的操作步骤和要点，以确保所使用的二极管符合质量要求。
2. 检验流程(1) 来料登记：将收到的二极管进行登记，记录相关信息，包括供应商、批次号、生产日期等。
(2) 外观检查：仔细观察二极管的外观是否存在损伤、划痕或者其他明显缺陷。
(3) 包装状况：检查二极管的包装是否完好，并核对包装标识与登记信息是否一致。
(4) 标记检查：核对二极管的标记与规格是否一致。
常见的标记包括型号、批号、管号等。
(5) 电性能检测：使用合适的测试设备对二极管的电性能进行检测，包括正向电压放大系数、反向击穿电压等。
(6) 包装齐全性：检查二极管包装内是否齐全，如使用说明书、保修卡等。
(7) 检验记录：对每一次来料检验的结果进行记录，包括合格、不合格的数量和详细的不合格原因。
3. 要点(1) 注意检验环境的清洁：二极管是一种对尘埃敏感的元件，所以检验环境应保持干净，避免灰尘和杂物进入。
(2) 高低温环境测试：在特殊要求的情况下，可以将二极管放置在高低温环境中进行测试，以验证其性能和可靠性。
(3) 合格品封存：对于符合质量要求的二极管，应予以封存，并按照规定储存和保管。
(4) 不合格品处理：对于不合格的二极管，应及时进行退货、报废或者返修处理，并及时更新记录。
(5) 管理责任：来料检验是保证二极管质量的重要环节，相关责任和权益应明确归属，确保检验的严谨性和准确性。
4. 结论二极管来料检验是保证二极管质量的关键环节，通过严格按照操作流程和要点进行检验，可以有效地筛选出不合格品，并确保所使用的二极管符合质量要求。
为了做好来料检验工作，相关人员应熟悉本作业指导书并逐步推行，以提高工作效率和产品质量。
某电子公司进货检验规范作业指导书(贴片稳压二极管)
3.3判定依据：抽样查验依GB2828尺度，取特殊查验程度S-3；AQL：A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0。标有◆号的查验工程抽样查验依GB2829尺度，规定RQL
为30，DL为III，抽样方案为：n = 6，Ac=0，Re=1。
3.4查验工程、尺度、缺陷分类一览表
缺陷分类
序号
查验工程
验收尺度
验收方法及东西
A
B
C
1
稳压值
符合设计要求
半导体管特性图示仪
√
2
标识
标识完备、准确、无错误
目测
√
3
标识附出力
标识清晰，用浸酒精的棉球擦拭三次后无变化
酒精棉球
√
4
外不雅查抄
无变形、无破损、无污迹,引线无氧化现象
目测
√
5
尺寸及封装
符合设计要求
游标卡尺
√
◆6
可焊性
温度260±10℃,时间2S,锡点圆润有光泽，安定
铬铁
√
◆7
耐焊接热
温度260±10℃,浸锡时间5S后，外不雅、电气与机械性能良好
铬铁
√
8
包装
包装良好,随附出厂时间及查验合格证
目测
√4相关记录与表格来自进货查验陈述HWM-QR099-
批准人签名
审核人签名
制定人签名
批准日期
审核日期
制定日期
第1页共1页
作业指导书
进货查验尺度〔贴片稳压二极管〕
编号
第2版
第0次点窜
生效日期
1目的及适用范围
本查验尺度的目的是包管本公司所购贴片稳压二极管的质量符合要求。
二极管类来料检验规范
Crystaldiode
晶体二极管
Transient Voltage Suppressors
TVS管
编 制 ：蔡清派审 核： 批 准：
在手工浸锡炉上做上锡试验—试验后通过目测判断上锡效果
锡炉
MA
★
库存超期检验
附录:
二极管的一般标称和识别
标称方法：用字母和数字直接表示出来，每一个型号代表不同的用途
识别：一般整流二极管的封装是黑色的，稳压二极管玻璃封装的。小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
ROHS检测仪
CR
★
★
库存超期检验
REACH检查
物料符合环保标准
通过检查第三方REACH报告判断是否符合REACH环保要求
目测
CR
★
每年检验一次
（五）实物装配性/可焊性检查
试装பைடு நூலகம்
能在对应的印刷电路板上顺利插装
试装判断操作是否容易插装
匹配印刷电路板
MA
★
★
库存超期检验
可焊性检查
在250℃锡炉试验3S后完全上锡
依据GB2828-2003 II级一次抽样，致命缺陷(CR)AQL=0.1；重缺陷(MA)AQL=0.15；轻
缺陷(MI)AQL=0.65。
3.2 特殊检验：
特殊检验即由于检测条件或检测必要性决定，检测频度参见备注说明，
抽样等级、缺陷等级参照常规来料检验。
4．试验项目
4.1 产品包装检查；
4.2 产品外观及完整性检查；
3、贴片封装：参照元器件规格书标识尺寸测试
二极管类来料检验规范
CategoryTemperatureRange
额定电压范围
Capacitance Tolerance
工作温度范围
Reverse breakdown voltage
反向击穿电压
Schottkydiode
肖基特二极管
Zenerdiode
稳压二极管
LED
发光二极管
Rectifierdiode
在手工浸锡炉上做上锡试验—试验后通过目测判断上锡效果
锡炉
MA
★
库存超期检验
附录:
二极管的一般标称和识别
标称方法：用字母和数字直接表示出来，每一个型号代表不同的用途
识别：一般整流二极管的封装是黑色的，稳压二极管玻璃封装的。小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
目测判断是否通过
目测
MA
★
标签内容检查
1、有供应商名称及代码
2、标识物料型号与实物对应
3、条码信息与编码对应
4、标识数量与订单及实物数量对应
5、有RoHS环保标识
6、有出货检验报告
7、实物和标签一致
8、来料实物数量正确
9、没有混料
目测判断是否通过
MA
★
（二）产品尺寸检查尺寸源自1、本体尺寸：高度、长度2、引脚尺寸：脚距、脚长、引脚线径
3、贴片封装：参照元器件规格书标识尺寸测试
依照《元器件规格书》检验封装尺寸是否在公差范围以内
游标卡尺
MA
★
★
库存超期检验
（三）产品性能检查
直插固定电感进货检验制度
√
9
包装
包装良好,随附出厂时间及检验合格证
目测
√
4相关记录与表格
《进货检验报告》HWM-QR099-
批准人签名
审核人签名
制定人签名
批准日期
审核日期
制定日期
《电子产品（包括元器件）外观检查和尺寸检验规》以及相关可靠性试验和相关技
术、设计参数资料及GB2828和GB2829抽样检验标准。
3 规容：
3.1测试工量具及仪表：LCR电桥（401A）或不低于本仪表精度的其它仪表，游标卡尺，锡炉，
恒温铬铁， 测力计，浓度不低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
为30，DL为III， 抽样方案为：n = 6 ， Ac=0， Re=1 。
3.4检验项目、标准、缺陷分类一览表
缺 陷 分 类
序号
检验项目
验收标准
验收方法及工具
A
B
C
1
感值与偏差
实际电感值应在误差围
LCR电桥
√
2
标识
标识完备、准确、无错误
目测
√
3
标识附着力
标识清晰，用浸酒精的棉球擦拭三次后无变化
酒精棉球
第 1 页 共 1 页
作 业 指 导 书
进货检验规（直插固定电感）
编号
第 2 版
第 0 次修改
生效日期
1 目的பைடு நூலகம்适用围
本检验规的目的是保证本公司所购直插固定电感的质量符合要求。
本检验规适用于汉王制造有特殊要求的直插固定电感（恒温铬铁手工焊接）和无特殊要求的直插固定电感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 规容：
3.1测试工量具及仪表：半导体管特性图示仪（XJ4810），游标卡尺，锡炉，测力计，浓度不
低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
3.4检验项目、标准、缺陷分类一览表
缺 陷 分 类
序号
检验项目
验收标准
验收方法及工具
A
B
C
1
稳压值
符合设计要求
半导体特性图示仪
√
2
标识
标识完备、准确、无错误
目测
√
3
标识附着力
标识清晰，用浸酒精的棉球擦拭三次后无变化
酒精棉球
√
4
外观检查
无变形、无破损、无污迹,引线无氧化现象
目测
√
5
尺寸及封装
符合设计要求
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取特殊检验水平S-2；AQL ： A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0 。标有◆号的检验项目抽样检验依GB2829标准，规定RQL
为30，DL为III， 抽样方案为：n = 6 ， Ac=0， Re=1 。
游标卡尺
√
◆6
可焊性
温度260±10℃, 时间2S,渗锡表面光滑,无起珠和波纹状
锡炉
√
◆7
耐焊接热
温度260±10℃,浸锡时间5S后，外观、电气与机械性能良好
锡炉
√
8
引出端强度
水平拉力10N，时间5S，无可见损伤
测力计
√
9
包装
包装良好,随附出厂时间及检验合格证
目测
√
4相关记录与表格
《进货检验报告》HWM-QR099-
第 1 页 共 1 页
作 业 指 导 书
进货检验规（直插稳压二极管）
编号
第 2 版
及适用围
本检验规的目的是保证本公司所购直插稳压二极管的质量符合要求。
本检验规适用于汉王制造无特殊要求的直插稳压二极管。
2 参照文件：
本作业规参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规》，《电子产品（包括元器件）外观检查和尺寸检验规》以及相关可靠性试验和相关技
批准人签名
审核人签名
制定人签名
批准日期
审核日期
制定日期
