表1 代表的な表面粗さの定義

※Ra:Ry,Rzの評価長さはカットオフ値、基準長さをそれぞれ5倍にした値です。

1. 表面粗さの定義

対象物の表面からランダムに抜き取った各部分における、表面粗さを表すパラメータである算術平均粗さ(Ra )、最大高さ(Ry )、

十点平均粗さ(Rz )、凹凸の平均間隔(Sm )、局部山頂の平均間隔(S )及び負荷長さ率(tp )のそれぞれの算術平均値。

表2 算術平均粗さ(Ra )と従来の表記の関係

表面粗糙度仪(光洁度)的国家标准主要术语及定义

友情提示:时代公司作为“国家表面粗糙度标准”的起草和制定的重要成员之一,热诚欢迎尊敬的阁下共同学习探讨表面粗糙度的相关问题!

本资料给出的参数符合GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》、符合GB/T6062-2002《产品几何量技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性》。

图一:放大n倍后的工件截面/表面粗糙度及轮廓:

图二:各种加工方法能得到的表面光度:

图三:常见的表面粗糙度仪的工件测量:

表面粗糙度关键技术术语:

(1)表面粗糙度:取样长度L

取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度,它在轮廓总的走向上取样。

(2)表面粗糙度:评定长度Ln

由于加工表面有着不同程度的不均匀性,为了充分合理地反映某一表面的粗糙度特性,规定在评定时所必须的一段表面长度,它包括一个或数个取样长度,称为评定长度Ln。

(3)表面粗糙度:轮廓中线(也有叫曲线平均线)M

轮廓中线M是评定表面粗糙度数值的基准线。

评定参数及数值:

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

表面粗糙度高度参数共有三个:

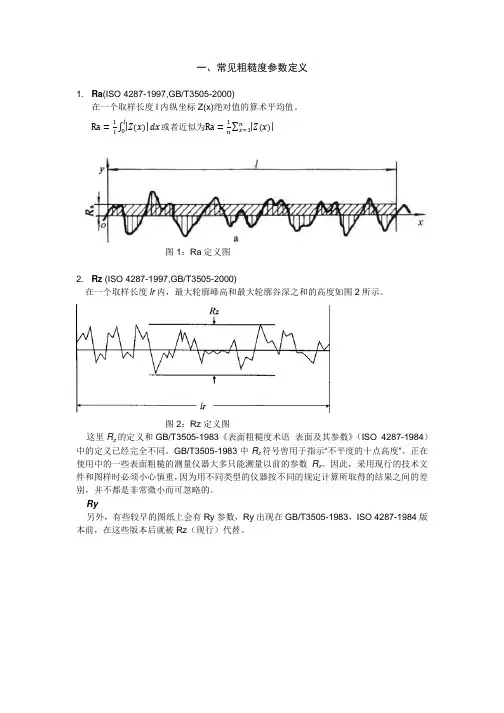

(1)轮廓算术平均偏差Ra :

在取样长度L内,轮廓偏距绝对值的算术平均值。

(2)微观不平度十点高度Rz

在取样长度L内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

(3)轮廓最大高度Ry

在取样长度内,轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙度间距参数共有两个:

(4)轮廓单峰平均间距S

两相邻轮廓单峰的最高点在中线上的投影长度Si,称为轮廓单峰间距,在取样长度L内,轮廓单峰间距的平均值,就是轮廓单峰平均间距。

(5)轮廓微观不平度的平均间距Sm

含有一个轮廓峰和相邻轮廓谷的一段中线长度Sm i,称轮廓微观不平间距。

表面粗糙度综合参数:

(6)轮廓支承长度率t p

轮廓支承长度率就是轮廓支承长度n p与取样长度L之比。

另附:

中美表面粗糙度对照表

中国旧标准(光洁

度)中国新标准(粗糙

度)Ra

美国标准(微

米 )Ra

美国标准(微英

寸),Ra

8.00320

▽4 6.3

6.30250

5.00200

4.00160▽5 3.2

3.20125

2.50100

2.0080▽6 1.6

1.6063

1.2550

1.0040▽70.8

0.8032

0.6325

0.5020▽80.4

0.4016

国内表面光洁度与表面粗糙度Ra、Rz数值换算表(单位:μm) 表面光洁度 ▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7

Ra 50 25 12.5 6.3 3.2 1.60 0.80 表面

粗糙度 Rz 200 100 50 25 12.5 6.3 6.3 表面光洁度 ▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14

Ra 0.40 0.20 0.100 0.050 0.025 0.012 -

表面

粗糙度 Rz 3.2 1.60 0.80 0.40 0.20 0.100 0.050

另附:表面粗糙度国际标准加工方法 加工工具(方法)

标准等级代号 表面粗糙度

粗研磨砂粒粒度 精研磨砂粒粒度

钻石膏抛光 加工材料及硬度要求 光度描述 S136 54HRC SPI(A1) Ra0.005 8407 52HRC 光洁度非常高,镜面效

DF-2 58HRC SPI(A2) Ra0.01 XW-10 60HRC

光洁度较低,没有砂纸

纹 S136 300HB SPI(A3) Ra0.02 718SUPREME 300HB 光洁度更低一级,但没

有砂纸纹

SPI(B1) Ra0.05 没有光亮度,有轻微3000#砂纸纹 SPI(B2) Ra0.1

没有光亮度,有轻微2000#砂纸纹 SPI(B3) Ra0.2

没有光亮度,有轻微1000#砂纸纹

不辨加工痕迹的方向 Ra0.4

精加工:精车\精刨\精铣\磨\铰\刮

微辨加工痕迹的方向

Ra0.8

精加工:精车\精刨\精铣\磨\铰\刮 可辨加工痕迹的方向

Ra1.6 Ra3.2 Ra6.3 Ra12.5 Ra25

Ra50

另附:

粗糙度仪新旧标准参数变化对照表

现将TR200粗糙度仪依据新标准更改参数的情况列表如下,如有问题,由时代公司负责解释。本表还适用于公司TR1系列粗糙度仪。修改后可测量参数的总数没有变化,仍为13个参数,只是显示在不同的标准中,也就是说:时代粗糙度仪产品参数:涵盖新旧标准参数!(详见表)

新标准(ISO) 旧标准(ISO) 说明

Ra Ra 各标准通用参数

Rz 显示在日本标准JIS中

Rz Ry 参数定义已修改。原Ry仍显示在日本标准

JIS、德国标准DIN中。

Rq Rq 没变化

Rp Rp 没变化

Rv Rm 符号改,参数定义没改

Rt Rt 没变化

R3z 显示在日本标准JIS中,参数没变化

Rmax 显示在德国标准DIN、美国标准ANSI中 RSk Sk 符号改,定义没改

RS S 符号改,定义没改

RSm Sm 符号改,定义没改

Rmr tp 符号改,定义没改
