可控硅调压器排名
电力调整器的品牌排名

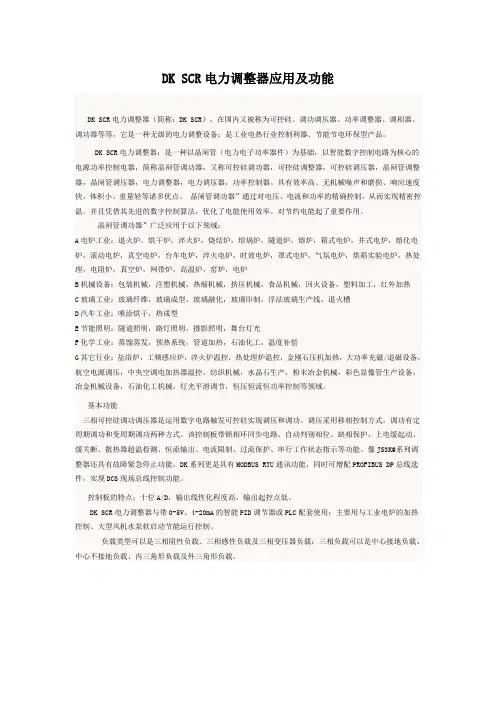

于调整负载功率的盘装功率调整单元。现在更多的是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
电力调整器的特点：十位A/D，输出线性化程度高，输出起控点低。电力调整器又可分为单相电力调整器与三相电力调整器。电力调整器是移相型闭环电力控制器，其核心部件采用国外生产的高性能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲
对称度及限位进行调整。现场调试一般不需要示波器即可完成。
它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等此产品在国内的排名如下:
调压器操作指导书
Q/DZZR BZ207.408 调压器运行、调试作业指导书管理标准 1.目的 为保证设备安全、平稳输配天然气，特制定本规范 2.适用范围 2.1本指导书规定了燃气调压器运行的检查准备、操作程序和注意事项。 2.2本指导书适用于德州中燃城市燃气发展有限公司调压器的投用、压力设置和系统运行切换等作业。 2.3 操作人员要明确所操作燃气系统的压力等工艺参数设置要求。 2.4 检查所用工具、物品是否齐全，穿戴好工作服及劳保用品。 2.5 操作现场严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。 2.6 操作过程中，应注意保护精密仪表，要缓慢开启阀门，不得猛开猛关以防压力波动过大，损坏仪表。 2.7 设定操作压力应遵循由高到低的原则，按步骤逐项进行。一般设置压力顺序为：放散压力、切断压力、工作压力。各用气场所可根据其用气特点要求和侧重保护方式的不同，调整各压力的设定值并结合工作实际调整压力设置。 3.程序与要求 3.1 调压器的投用 3.1.1 确认调压器的进出口阀门已关闭； 3.1.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。 3.1.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。 3.1.4 缓慢开启进口阀门,并观察上游压力表是否在允许的压力范围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。 3.1.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。 3.1.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。
电磁调速电动机工作原理
电磁调速电动机工作原理 电磁调速电动机工作原理 2010-06-04 09:06:54| 分类：电机|标签：|字号大中小订阅
=1 _________ & 1- 原动机2-工作气隙3-主轴4-输岀轴5■磁极6-电枢 电磁滑差离合器的机械特性可近似地用下列经验公式表示： n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠 笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。当稳定运行时，负载转矩与离合器的电磁转矩相等。由上述公式可知：（ 1）当负 载一定时，励磁电流If 的大小决定从动部分转速的高低， 励磁电流愈大，转速愈高；反之，励磁电流愈小， 转速就愈低。根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。（ 2）当励磁电流 一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重， 如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。 为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图 2- 20b 所示的硬机械特性。 图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。 它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。将U -送 入比较元件，与给定直流励磁电压 Uf 进行比较。得电压差厶Uf — U -。所以输入离合器的励磁电流 If 不是 正比于励磁电压 Uf ，而是正比于电压△ U 。由于U ?（U ―）的大小与转速 n 有关，n 增大，U ?（U -） 变大。n 减小，U ?（U ―）变小。因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小 n 11 D
单向可控硅最筒单电路图大全(四款模拟电路设计原理图详解)
单向可控硅最筒单电路图大全 （四款模拟电路设计原理图详解） 单向可控硅最筒单电路图（一） 触摸一下金属片开，SCR1导通，负载得电工作。触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J放电，维持继电器吸合约4秒钟，故电路动作较为准确。如果将负载换为继电器，即可控制大电流工作的负载。 单向可控硅最筒单电路图（二） 触摸式台灯电路原理图
触摸式台灯电路见图，它分四档控制灯泡的亮度。通电后灯泡不亮，第一次轻轻触摸一下灯罩外壳，灯泡便发出低亮度的光，第二次触摸灯泡发出中亮度的光，第三次触摸灯泡变为全亮，第四次触摸灯泡熄灭，依次循环。此电路易出现的故障是双向可控硅９７Ａ６坏及灯罩金属外壳与电路触摸输入端子之间接触不良。 小编调试电路时，TT6061用GS6061代替，１Ｎ４００４用１Ｎ４００７代替，其余元件与图中相同。经验证，电路工作可靠，能实现方中所述功能。但双向可控硅易损坏，建议读者制作时在可控硅两端并联一电阻电容串联所组成的保护电路。 单向可控硅最筒单电路图（三） 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原理图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。 当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，
一间接作用式调压器工作原理
浅谈轴流式调压器的优缺点及意义 权竹山穆宁冯明星 摘要： 调压器是燃气输配系统中最核心的设备之一。调压器又分为直接作用式和间接作用式两种。直接作用式分为杠杆式和直杆式两种。间接作用式按指挥器分为双向控制式和卸载式两种。间接作用式按阀体流道性质来分有曲流式和轴流式两种。 轴流式调压器的压力损失和流量损失，是目前所有自力式调压器中性能最好的。同时也是最复杂的。代表了调压器的最高设计和制造水平。轴流式调压器的阀芯阀瓣和阀口受力平衡，设计精巧。研究轴流式调压器意义重大。 本文集中讨论轴流式的特点。 关键词： 轴流式，间接作用式，阀套式结构，指挥器 目录 1：调压器基本原理 2：调压器分类 3：指挥器分类 4: 轴流式的原理 5：轴流式调压器阀芯阀瓣和阀口的受力分析 6：国外常见轴流式调压器的结构、性能、优缺点对比 7：结论及总结 一：调压器基本原理 所谓调压器，简单的说就是把气体压力降低，且要保证在进口压力波动和流量变化时，出口压力保持稳定不变（在精度范围内）。 减压靠的是节流。简单的说，就是流体从小口径的通道流向大口径的通道，那么压力会降低。古今中外所有调压器，莫出其类。 出口压力如何保持稳定不变？以直接作用式为例，靠的是反馈机构，将出口压力反馈到皮膜下方，靠弹簧的稳定作用，适当改变阀口开度，从而调节前压到出口端的多少，来控制出口压力的稳定。（配直接作用式的图）
例如：出口压力P2下降，皮膜下方的压力降低，那么弹簧力往下运动，引起阀口开度增大，前压更多的补充到出口，让出口压力P2上升。这样刚开始下降，后来上升，就实现了出口压力恒定。 反之出口压力P2上升，同理。 由此我们得出调压器工作的核心： 1：减压，且稳压，尽可能提高精度。 2：关闭性能。当气流停止流动时候，阀口前面是高压，阀口后面是低压，要靠阀口和阀瓣实现完全隔离密封。 二：调压器分类 调压器又分为直接作用式和间接作用式两种。 直接作用式调压器一般分为直杆式和杠杆式两类。 直杆式杠杆式
可控硅调速电路
可控硅调压调速原理 小功率分体机室内风机目前用的是PG调速塑封电机，为单向异步电容运转电动机。为了满足空调正常的运转，达到制冷、制热能力的平衡，所以必须保证室内风机的转速满足系统的要求，并保持转速的稳定。因此采用可控硅调压调速的方法来调节风机的转速。 1.电路原理图 2.工作原理简介 可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形，从而改变电动机端电压的有效值，达到调速的目的。 当可控硅导通角α1=180°时，电动机端电压波形为正弦波，即全导通状态；（图示两种状态）当可 控硅导通角α1 <180°时，电动机端电压波形如图实 线所示，即非全导通状态，有效值减小；α1越小， 导通状态越少，则电压有效值越小，所产生的磁场越 小，则电机的转速越低。但这时电动机电压和电流波 形不连续，波形差，故电动机的噪音大，甚至有明显 的抖动，并带来干扰。这些现象一般是在微风或低风 速时出现，属正常。由以上的分析可知，采用可控硅 调速其电机转速可连续调节。 3.各元器件作用及注意事项 3.1D15、R28、R29、E9、Z1、R30、C1组成降压、整流、虑波稳压电路，获得相对直流电压 12V，通过光电偶合器PC817给双向可控硅BT131提供门极电压； 3.2R25、C15组成RC阻容吸收网络，解决可控硅导通与截止对电网的干扰，使其符合EMI测试标准；同时防止可控硅两端电压突变，造成无门极信号误导通。 3.3TR1选用1A/400V双向可控硅，TR1有方向性，T1、T2不可接反，否则电路不能正常工作。 3.4L2为扼流线圈，防止可控硅回路中电流突变，保护TR1，由于它是储能元件，在TR1关断和导通过程中，尖峰电压接近50V，R24容易受冲击损坏，因此禁止将L2放置在TR1前端。
简易单向可控硅交流调压器原理图及工作原理介绍
简易可控硅交流调压器原理图及工作原理介绍 本文介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 可控硅交流调压器电路原理： 电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C 充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容 。 C又从新充电……如此周而复始，便可调整负载RL上的功率了 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W 的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
调压器操作规程
调压器操作规程 文件编号： LG-15-03 一、接线 1、进线连接。在调压器 A 、 X 两个端子上，分别接线。此处两条线连接市电 AC220V 2、出线连接。在调压器 a、x 两个端子上，连接需要测试的设备。 二、通电调压 1、检查调压旋扭是否在 0V 位置。 再次检查进出线连接。 2、 3、进线接通 AC220V 电源。 转动调压手轮，同时观察电压表，直到电压达到测试要求。 4、 5、测试完成后将调压手轮调至 0V 位置。 将连接线去掉。 6、 三、注意事项 1、新安装或长期不用的调压器，运行前须用500 伏兆欧表测量线圈对地的绝缘电 阻，其值不低于 5 兆欧时才可安全使用，否测应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥。烘燥后应检查各紧固件是否松动，如有松动应加以紧固。 2、电源电压应符合调压器铭牌上的额定输入电压，允许偏差 +5% 。 调压器必须良好接地，以保证安全。 3、 使用时应注意输出电流不超过额定值，否则会造成产品烧坏事故。 4、 使用时应缓慢均匀地旋转手轮，以免引起电刷损坏或产生火花。 5、 6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同
种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次，使电刷底面磨平，接触良好。方可使用。 7、线圈与电刷接触的表面，应经常保护清洁，否则易加大摩擦火花而烧坏线圈表 面。如发现线圈表面烧有黑色斑点可用棉纱沾少许酒精（ 90% ）擦拭，直至表面斑点除去为至。 8、从电源接至调压器，调压器接至负载的导线和导线端子接头应接触良好，并能 通过调压器额定电流。 9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。 10、调压器应保持清洁，不允许有水滴、油污等落入调压器内部。调压器须定期停电 除去内部积聚的尘埃。
晶闸管过零触发电路
精心整理 TSC 的触发电路 1.介绍晶闸管投切电容器的原理和快速过零触发要求 晶闸管投切电容器组的关键技术是必须做到电流无冲击。晶闸管投切电容器组的机理如图一所示，信息请登陆:输配电设备网 当电路的谐振次数n 为2、3时，其值很大。 式(2)的第三项给出当触发角偏离最佳点时的振荡电流的幅值;式(2)中的第二项给出当偏离最佳予充电值时振荡电流的幅值。若使电容器电流ic=C*du/dt=0，则du/dt=0，即晶闸管必须在电源电压的正或负峰值触发导通投切电容器组，电容器预充电到峰值电压。 1. 当得到TSC 电管+高。如果 MOC3083芯片内部有过零触发判断电路，它是为220V 电网电压设计的，芯片的双向可控硅耐压800V ，在4、6两端电压低于12V 时如果有输入触发电流，内部的双向可控硅就导通。 用在380V 电网的TSC 电路上要串联几只3083。在2控3的TSC 电路应用如图四： 图四2控3的TSC 电路 用2对晶闸管开关控制3相电路，电路简单了，控制机理复杂了。这种触发电路随机给触发命令要出现下面的许多麻烦问题。 快速动作时,有触发命令，一对晶闸管导通另一对晶闸管不通电压反而升高了，限于篇幅和重点,本文不分析为什么电压反而高了,只是从测量的2控3电路中看到了确实存在电压升高的现象和危险,这种现象如同倍压整流电路直流电压升高了一样。图五测量不正常工作的两对晶闸管的电压波形。此试验晶闸管存在高压击穿的可能，所以用调压器将电网电压调低。晶闸管导通时两端电压
为零，不导通，晶闸管有电容器的直流电压和电网的交流电压。测量C相停止时峰峰值电压为540V,其有效值=,图中C相升高的电压峰值为810V,升高电压约为电网电压有效值的倍数:。推算，400V 电压下工作，晶闸管有可能承受的电压，400V电网的TSC电路多数是采用模块式的晶闸管，模块的耐压不高，常规为1800V，升高的管压降很容易击穿晶闸管元件。信息请登陆:输配电设备网图五不正常的两对晶闸管的电压波形信息来自:输配电设备网*在晶闸管电压波形过零点，串联的MOC3083由于分压不均匀，使得3083有的导通有的停止。电网电压升高时，原先导通的依然导通，不同的要承受更高的电压，3083有可能击穿。信息请登陆:输配电设备网 *在初次投切时有一定的冲击。下面是国外着名产品的首次投切的电流波形。 图六:国外公司产品的第一次触发冲击波形 记录C相晶闸管两端电压，A相电流。电流投切冲击很大，使得电网电压都产生了变形。信息来自: * * * * 3. 努力， 源: 切停止后，电容器上有电网峰值电压，晶闸管在电网电压和电容器直流电压的合成下，存在着过零电压，在过零点触发晶闸管是理想状态，应该没有冲击电流。 新触发电路达到了快速20ms动作，两路晶闸管都动作，无电流冲击，晶闸管在停止时的承受电压低，最大为3倍的有效值电压。 用双踪示波器测试波形.一只表笔测量晶闸管两端的电压和另一只测量晶闸管的电流波形，这样，可以看出晶闸管是否在过零点投入，又可以看出投入时的电流冲击。由于使用两个开关控制三相电路，用双踪示波器分别测量两路的电压电流，就可以完整的观察到触发器运行的效果。A探头为电压，B探头为电流。 图十二为：连续投切的A相晶闸管电压和C相电流的动作波形。 横轴为时间200ms/格，纵轴电压500V/格，电流20A/格。可控硅工作时两端的电压零，线路中有电流，停止时可控硅两端有电压，电流为零。在连续动作中，电流没有冲击。
调压器说明书
调压器说明书 主要用途： 调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。 本系列产品分新型和老型，带J 为老型，不带J 为新型。 技术规格 1.调压器的基本参数按表规定 表1（TDGC2单相系列） 2.调压器的基本参数按表规定 表1（TSGC2三相系列） 3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA) 式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ） 型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1 50 220 0~250 0.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-30 30 120 型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3 50 380 0~430 4 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-1 5 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-30 30 40
可控硅直流电机调速器 - 副本
可控硅型直流电机调速器用户使用手册 本手册适用于以下型号 90R10B1 180R10B1 山东超亚电子科技有限公司
在使用本产品前请您仔细阅读本手册。 由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。请妥善保管好本手册，如有相关疑问，请与厂家联系。 该标志表示一种重要提示或是警告。 安全注意事项
规格及型号： 最大最大交流电压 输出电流输出电压工作范围型号DC : (A) DC：(V) AC：(V) 90R10B1 10 0-90 110 180R10B1 10 0-180 220 一、产品特点： ◆该产品为模块式直流电机驱动器适合0.05---1.5KW/90V--180V 直 流电机的驱动 ◆具有速度调节限流保护电流反馈延时启动远程启动测速反馈* 隔离输入*等功能 二、注意事项 ◆确定输入交流电源电压范围为90—250V 50/60Hz。 ◆确定输出最高电压不超过电机额定电压. ◆确定各调整电位器已调整到合适位置（详见调节说明） ◆确定接线无误（详见接线说明）。
三、接线说明 ◆ L1 和 L2 为交流电源输入端 ◆ A+和 A-为电机电枢电压输出端 ◆ F+和 F-为电机励磁电压输出端 ◆ P1,P2,P3 为输出控制电位器输入端 ◆ I1 和 I2 为输出停止控制端(I1,I2 短接时输出为零) ◆ B 和 I2 为测速反馈控制端(详见附板接线说明) ◆ IN+和 IN-为隔离输入端(详见附板接线说明) 四、电气参数
转速比: 50:1 负载调整率-电流反馈(空一满载) (%转速):1 最低转速控制范围(%满载时最大转速):0－30 电压调整率-电流反馈(满载)(%转速):1/2 测速反馈电压(V/千转):0-5 电流反馈深度(V): 0-24 限流范围(%额定电流):0－150 加速时间(空一满载)(秒):0.5—4 最高转速控制范围(%满载时最大转速): 50－110 最高环境温度(满载)(℃): 45 控制线性度(%):2 最大瞬间启动电流（A）:电流设定值 3 倍 五、反馈电阻选择表 六、调整说明 所有调整电位器在逆时针旋转到底时为最小值 ◆最高转速调整(MAX) 当要求电机的最高转速为某一特定转速时，调整该电位器便最高转速符合控制要求。可调范围为额定转速的50%－110%。 ◆最低转速调整(MIN) 当要求电机从非零转速起调时，调整该电位器以满足最低转速要求。可调范围为额定转速的0-30%。 ◆加速时间调整(ACCEL) 调整该电位器可改变电机从静止到全速的加速时间。可调范围为0.5--4 秒。 ◆电流限定调整(CL) 该电位器可对输出电流的最大值进行调整，1.5KW 输出时可调范围为电机额定电流的0-150%。 此功能既可作为电机的过载保护，也可作为电机的扭矩调整。 ◆电流反馈调整(IR) 当线路上负载变化较小时，可将该电位器调至最小值。 当要求线路上负载变化较大时保持转速变化小于1%，可按以下步骤调整该电位器： 1. 在线路空载时，测出电机此时转速。 2. 把线路调至满载，此时电机转速下降。 3. 逆时针调整该电位器，使电机转速恢复至空载转速。
可控硅在单相电机中的调速电路
可控硅在单相电机中的调速电路 发布时间:2009-12-09 09:44 本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。 此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。其电路如图1所示。 硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。当VS接通时，电桥呈现本电机串联的低阻电路。当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。
可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。这样，当VS导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。 反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容 C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。如果在某一导通周期电动机的电流增加，则C2上的电压也增加，故在下一周期开始时，C2就不需那么长的时间才能充电到单晶体的峰点电压。这种情况下，触发角就被减少了(导通角更大)，加到电机上的方根电压就成比例增加，致使有效转矩增加。二极管VD5和电容器C1防止在导通期中由于触发单结晶体所造成的反馈，反馈电阻R1的取值具体如附表所示。 R2为限流电阻，它应保证稳定DW1在稳压范围，稳定电流在10~20mA左右，它并保证了脉冲移相角，当R2增大，移相角减小，电机两端的电压调节范围减少。 R4应保证电机两端电压的上限值，当R4增大时，输出到电机的电压上限下降。
可控硅调压电路图
可控硅调压电路图 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理： 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电
压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
调压器作业指导书
作业指导书 调压器 Xxx公司 xxx公司
一、调压原理 图中每个方块表示组成系统的一个环节，两个环节之间用一条带有箭头的线条表示其相互关系，线条上的文字表示相互间的作用信号，箭头表示信号的方向。调压器出口压力在此自调系统中称为被调参数，被调参数就是调节对象的输出信号。引起被调参数变化的因素就是用气量及进口压力的改变，统称为干扰作用，这就是作用于调节对象的输入信号。通过调节机构的流量就是作用于调节对象并实现调节作用的参数，常称为调节参数。 当外界给一个干扰信号时，则被调参数发生变化，传给测量元件，测量元件发出一个信号与给定值进行比较，得到偏差信号，并被送给传动装置，传动装置根据偏差信号发出位移信号送至调节机构，使阀门动作起来，并向调节对象输出一个调节作用信号克服干扰作用的影响。 从上图中可以看出，自调系统中的任何一个信号沿着箭头方向前进，最后又回到原来的起点，从信号的角度来说，这是一个闭环系统。系统的输出参数——被调参数经过测量元件又返回到系统的输入端，这种将输出信号又引回到输入端的做法叫反馈。而且这个反馈信号总是作为负值和给定值比较，因此又被称为负反馈。所以，压力的自调系统总是带有反馈的闭环系统。 FL调压器－工作原理
当下游压力下降, 低于指挥器弹簧设定值时, 指挥器弹簧使指挥器皮膜动作,指挥器阀口打开,负载压力加大,从而使主阀阀口打开, 使流量加大以满足要求. 当下流的流量增加的需求达到后,指挥器受下游压力增加的作用,使指挥器的阀口关闭.作用在指挥器上的负载压力相应减小, 指挥器弹簧力的设定通过调节指挥器上的螺钉来实现. FL调压器补充–指挥器 搭配的指挥器 PRX: PRX/120, PRX/125, PRX-AP/120, PRX-AP/125 PS : PS/79, PS/80 注: PRX与SA/2须搭配使用 SA/2调压器将入口压力减小后提供给PRX指挥器,作为负载压力来操作 主阀执行器.同时,出口压力经由信号管传递给主阀执行器和PRX指挥器皮膜
调压器操作规程
5月份调压器考试试题 一、维护保养制度 （一）燃气调压装臵的日常维护、维修人员必须经过专业技术培训，熟悉和遵守燃气调压装臵运行、维修、管理等方面的安全技术规章制度和规程；熟悉调压装臵主要设备的工作原理及维修方法。 （二）维护维修人员应按运行和维护管理制度对燃气调压装臵进行巡查、检查，并做好巡检、维修记录；在巡查、检查中发现问题应及时上报并采取有效的处理措施。 （三）维护保养燃气调压装臵时，应先检查有无燃气泄漏。 （四）维护保养的拆卸过程中务必先关闭阀门，完全泄压后再进行拆卸。 （五）设备维护维修时，维修人员必须穿戴防护用品，使用防爆工具，使用普通工具时应涂抹黄油，防止碰撞产生火花。 （六）设备维修时不允许单人操作，应有监护人员。 （七）调压器拆装时注意避免阀口损伤，阀口为非易损件。 二、操作规程 （一）一般要求 1.燃气调压装臵的日常维护、维修人员必须经过专业技术培训，熟悉调压装臵主要设备的工作原理及维修方法。 2. 3.维修人员必须穿戴防护用品，使用防爆工具。 4.调压器启动前必须确认气流箭头方向是否与安装的气流方向一致。 5.检查输配管线压力是否与调压器上的标签所印的适合压力范围相符。调压器入口压力不能超过标准铭牌上规定的最大入口压力，调节压力必须在出口压力范围。
6.调压器启动之前必须确认上下游截止阀关闭，放空阀关闭，调整螺栓至弹簧安全放松。 7.当出口管线为空管时，应先开调节器下游截断阀，再开管路出口控制阀并配合调压控制，防止流速过大对调压器阀芯和膜片的损坏。 （二）通气运行 1.过滤流过调压器的燃气，如条件需要，应先将气体加热后调压。 2.稍微打开调压器后面管道上的阀门。 3.慢慢地稍微打开调压器前的进口阀门。 4.用手慢慢旋动指挥器上调节螺杆，使出口压力达到设定值（顺时调节，出口压力升高；反时调节，出口压力降低）。 5.指挥器上设有阻尼调节螺钉，出厂前已调整好，一般情况下不作调整。 6.停留片刻直到气流稳定。 7.将调压器前、后的阀门全部打开。 8.如有一开一备或一开多备的，每一个月切换一路调压器使用。 三、定期检查 （一）对调压器每一个月检查一次。 （二）检查步骤：先慢慢观察出口阀门，检查出口阀门至调压器间的密封情况，读出口压力表，出口压力表应该略微升高，原因是受关闭回压的影响，但压力会很快稳定，如果压力仍然不断升高，就需检查调压器工作状态或进行检修。 四、维修维护 （一）定期维护： 1.由于调压器采用全平衡结构阀芯，当调压器第一次运行时可能因管道内的异物卡阻阀芯的运行而造成阀芯关闭不严，此时应及时清洗。
简易电机调速电路分析
简易电机调速电路分析 本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。 此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。其电路如图1所示。 硅二极管VD1VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。当VS接通时，电桥呈现本电机串联的低阻电路。当图1中A 点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。 可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。这样，当VS 导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。 反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数
十二篇可控硅交流调压电路解析
第一篇： 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 第二篇： 本例介绍的温度控制器，具有SB260取材方便、性能可靠等特点，可用于种子催芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制，也可用于控制电热毯、小功率电暖器等家用电器。
可控硅交流调压器的工作原理及其相关应用
可控硅交流调压器的工作原理及其相关应用 基本介绍 可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的 电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸 管调压器，电力调整器，电力调压器，功率控制器。具有效率高、无机械噪声和磨损、响应速度快 体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。 工作原理 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1D4整流，在可控硅SCR的
A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R 4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为 1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21 B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 应用领域 “晶闸管调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。并且凭借 其先进的数字控制算法，优化了电能使用效率。对节约电能起了重要作用。 “晶闸管调功器”广泛应用于以下领域：
可控硅电机调速电路
本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。 此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A 以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。其电路如图1所示。 硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。当VS接通时，电桥呈现本电机串联的低阻电路。当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。 可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。在单结晶体管发射极电
压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。这样，当VS 导通时，电容器C2 的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。 反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。如果在某一导通周期电动机的电流增加，则C2上的电压也增加，故在下一周期开始时，C2就不需那么长的时间才能充电到单晶体的峰点电压。这种情况下，触发角就被减少了（导通角更大），加到电机上的方根电压就成比例增加，致使有效转矩增加。二极管VD5和电容器C1防止在导通期中由于触发单结晶体所造成的反馈，反馈电阻R1的取值具体如附表所示。 R2为限流电阻，它应保证稳定DW1 在稳压范围，稳定电流在10~20mA 左右，它并保证了脉冲移相角，当R2增大，移相角减小，电机两端的电压调节范围减少。 R4应保证电机两端电压的上限值，当R4增大时，输出到电机的电压上限下降。 R3是作单结晶体管温度补偿之用，当R3增大时，温度特性就要好一些，本电路也适用于可逆电机调速之用，负载端电压调节范围从35~215V连续可调。若负载为电机或电磁振动线圈，它不要求对转矩进行补偿，则电路可以进一步简化，电路如图2所示，其工作原理同图1，输出电压主调节范围是35~215V，R1的作用是保证VS输出脉冲的幅度，R1增大，则输出脉冲也增加，若作调光，则可将负载改作灯泡即可。
电磁调速电动机工作原理及接线图
电磁调速电动机接线图 电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的围，它能实现均匀连续无极调速。 电磁调速控制器：7芯接线(1、2、3、4、5、6、7) 电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W） 电磁调速控制器1、2接220V电源相线和零线；3、4(两根粗的）接励磁线圈F1、F2；5、6、7接电磁调速电机的测速发电机U、V、W 一般异步电动机：U、V、W通过接触器接电源R 、S、T。 JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速。 一、型号含义：
二、使用条件： 1、海拔不超过1000m。 2、周围环境温度；-5℃-+40℃。 3、相对湿度不超过90％(20℃以下时)。 4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。 5、电网电压幅位波动±10％额定值时、保证额定使用。 6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。 三、主要技术数据： 3.1手操普通型(见下表) 四、基本工作原理：
从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。 主回路：采用可控硅半波直流电路。由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。 主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。 给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。 测速负反馈电路：测速发电机三相(或单相)电压经D6×6桥式整流后由C3滤波加到反馈电位器W2二端，此直流电压随调速电机的转速变化成线性变化，作为速度反馈信号与给定信号相比较，由于它的极性是与给定信号电压相反的，它的增加将减少综合信号(等于给定信号反馈信号)，即起书负反锁的作用
