SCS型全电子汽车衡-推荐下载
SCS电子汽车衡使用说明书
SCS电子汽车衡使用说明书
SCS系列全电子汽车衡
使用说明书
河南天和电子衡器有限公司
目录
一、概述 (1)
二、技术参数 (1)
三、基本功能 (2)
四、结构特点 (2)
五、工作原理 (3)
六、安装注意事项 (3)
七、使用与保养 (4)
八、一般故障排除 (6)
九、其它 (6)
一、概述
SCS系列无基坑电子汽车衡，系全电子式汽车衡，该秤无机械杠杆，不需基坑，能够露天使用，安装方便，基建费用低，并具有数字显示，直观，速度快，精度高等优点，可广泛用于工厂、矿山、码头、车站、仓库等，适用于载重汽车、半挂车、载重拖车、集装箱的计量。
是现代建设中不可缺少的计量器具之一。
我公司最新开发生产的动态汽车衡，性能更优，由于采样速度快、称重、存贮、打印自动完成，既提高工作效率，又为自动化管理提供有利保证，特别适用于集中称量过程中快速、准确称量的要求、规格型号见表：
SCS系列电子汽车衡台面尺寸可根据用户特殊要求制伏。
SCS-DC ZCS-DC系列电子汽车衡使用说明书
SCS-DC、ZCS-DC系列是全电子数字式模块化汽车衡1概述SCS-DC、ZCS-DC系列是全电子数字式模块化汽车衡，该产品选用METTLER TOLEDO集团公司的专利产品一数字式传感器(DigiTOL~PowerCells)。
其内部采用放大器、A/D转换器、微处理器、输入输出接口、程序存贮器等电子器件及相应的数据处理技术，因此对偏载、温度漂移、蠕变、非线性等有很好的补偿作用，并直接输出数字信号，提高了抗干扰性能；外壳采用不锈钢全密封结构，防湿、防腐性能好。
与数字式传感器配套的称重显示仪是多功能、智能化仪表，它可以根据不同的需要通过人机对话选择不同的称重和打印功能；如开机自动清零功能、自动和人工偏载调节功能，多个皮重存贮及编号功能，可部分和累加及总和累加，可分段自动量程选择，有较强的故障自诊断功能，或配计算机、打印机组成称重管理系统。
整个系统称量迅速准确、工作稳定可靠、操作使用方便、安装维护简单，适用于冶金、矿山、机械、化工、港口等厂矿企业以及物资仓库的各类载重汽车的称重计量，是具有当代国际水平的计量设备。
2 产品适用的工作条件和工作环境· 工作环境湿度：≤95T0· 工作电源：220VAC（一15%～+10%），50Hz±2%· 工作环境温度：传感器：-30℃—+65℃仪表：-10℃—P45℃ · 用于某些有防爆环境要求的场合，可订复合型防爆汽车衡3主要规格及技术参数3.1 型号规则例：SCS-60Dc-oc-25汽车衡：数字式电子汽车衡，最大称量60t，允许轴载25t，无基坑。
4产品的系统及主要结构4.1 产品的系统配置电子汽车衡系统标准配置由称重部分（秤体）和显示部分（仪表和信号电缆）两大单元组成，根据用户的不同需要可选购其它外接设备以组成各种配置，包括：计算机、打印机、大屏幕显示器、电源浪涌保护器、稳压电源及多功能电源插座。
详见图2。
SCS-120T全电子汽车衡项目模拟方案书(3.25)5
* * 衡器SCS-120T全电子汽车衡项目方案书**衡器中国·福建**衡器有限公司公司地址：**电话：传真：联系人: 手机：** 衡器产品配置说明一、公司简介二、产品型号规格三、汽车衡主要性能四、基础示意图五、交货情况六、设备运输七、供方提交资料八、全电子汽车衡的安装说明九、质量保证承诺书十、售后服务承诺十一、资质证明十二、部分客户名单一、公司简介:福建**衡器有限公司座落于机械生产重镇---晋江安海镇，这里有二十年的机械生产技术基础及福建省最大钢材流通基地，完整的配套、成熟的技术为优质的产品提供坚实的基础。
**公司为技术型企业，在电子称重技术领域取得与德国厂家的直接合作，先进的生产设计技术和科学管理方法，结合我们植根于心中的无界限服务理念，造就了**产品的优良品质。
**新厂——福建**衡器有限公司于2007年10月1日投入使用，注册资金1000万圆整，实际投入2500万元，引进美国地磅生产方式——冷弯成型，新产品具备的特点：精确、牢固。
公司综合实力福建第一，全国前列。
**公司现有客户超过1800家，市场占有率全省第一，公司在邻近省份的主要城市设立办事处。
同时产品销售到东南亚、南亚、中东已达80台套。
**意识：满意度：顾客在产品上的任何不满意，只有一种可能，那就是我们做得不够好，有这种意识的人或企业才能进步。
服务意识：并不是维修部才叫服务部，而开发、生产、运输、安装部门都应叫服务部。
公司产品范围：全电子汽车衡、数字式汽车衡、水泥秤台汽车衡、地上衡、皮带秤、台秤、电子天平、定量包装秤、喂料秤、畜牧秤、陶瓷原料系统及非标称重系统设计。
外设机构：为了完善公司产品售后服务，公司设有以下办事处：福州、厦门、漳州、三明、漳州、龙岩。
省外服务处：东莞、佛山、中山、惠州、广州、昆明、貴阳、南昌。
二、产品型号规格1、产品内容：三、汽车衡主要性能1、设备正常工作条件2、技术性能及条件1静态准确度等级：C32秤量范围： 120T3台面有效尺寸： 3×16M；4适应环境温度：秤台和传感器：-30—+70℃秤重仪表：-10—+40℃5适应环境相对湿度：≤95%时不结露水6安全过载：135%7电压等级：220V AC8最大称量： 120T9分度值： 20 kg10传感器容量： 30T11通讯接口：RS 232C 可连接打印机和电脑传感器KD-8137Q 技术参数1. 型号KD-8137Q称重显示器2. 准确度: Ⅲ级,n=30003. 模拟部分输入信号范围0 ～30mV最大净输入信号30mV转换速度50 次/秒以上A/D 转换分辨码70 万非线性＜0.01%F.S增益漂移6PPM/℃供桥电源DC，15V，350mA；可连接8 个350Ω的传感器传感器的连接方式采用6 线式，长线自动补偿，补偿距离约50 米4. 显示 6 位荧光显示，字高0.8 英寸，6 个状态指示符显示范围000000 --- 999950（不考虑小数点）分度值1/2/5/10/20/50/100 可选5. 轻触薄膜键盘数字键0～9功能键20 个（其中10 个与数字键复合使用）6. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月精度±5s/24h，不受断电影响7. 大屏幕显示器接口串行输出方式，波特率600信号1 20mA电流环信号信号2 RS232 信号传输的数据格式11 位传输距离1 ≤2000 米(电流环恒流源输出)传输距离2 ≤30 米(RS232 信号输出)8. 打印接口标准并行输出接口，可连接仪表指定的打印机9. 串行通讯接口信号RS232C（RS422 选配）波特率波特率可选300/600/900/1200/2400/4800 传输的数据格式9 位ASCII 码、每位ASCII 码发送格式为1 位起始位、8 位数据位、1 位停止位、无校验位传输距离RS232 输出，≤30 米；选配RS422，约1000 米10. 数据贮存可贮存255 个车号和皮重、100 个货号、512 组记录，断电时数据保护＞5000h11. 使用环境电源AC 220V（-15%~+10%）；50Hz（-2%~+2%）使用温度0℃-- 40℃储运温度－25℃-- 55℃相对湿度≤85％RH预热时间15 分钟保险丝200mA12. 外形310×195×186 (mm)自重约3 公斤四、基础示意图1．全电子汽车衡的基坑形式一般有两种，一种为无基坑，另一种是浅基坑。

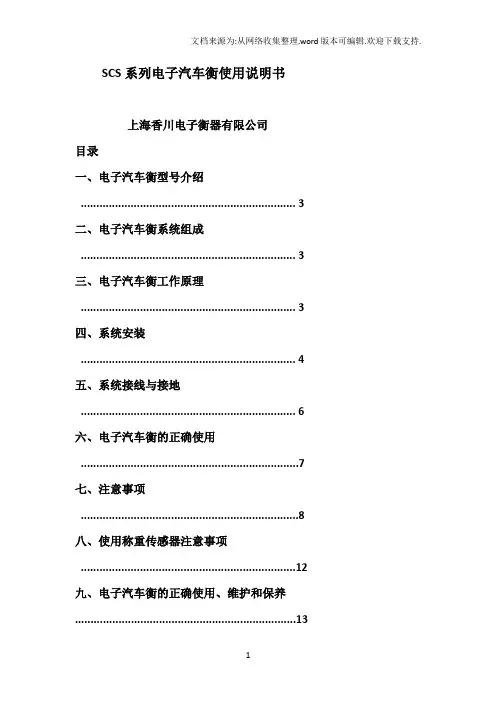

SCS系列电子汽车衡使用说明
SCS系列电子汽车衡使用说明书上海香川电子衡器有限公司目录一、电子汽车衡型号介绍 (3)二、电子汽车衡系统组成 (3)三、电子汽车衡工作原理 (3)四、系统安装 (4)五、系统接线与接地 (6)六、电子汽车衡的正确使用 (7)七、注意事项 (8)八、使用称重传感器注意事项 (12)九、电子汽车衡的正确使用、维护和保养 (13)十、其它一、电子汽车衡型号介绍S C S系列电子汽车衡，第一个S指衡器的类别为地上衡，C指传力机构为电阻应变式传感器，第二个S指示值形式为数字显示。
二、电子汽车衡系统组成系统标准配置由秤台、称重传感器和称重显示部分三大基本单元组成；其中称重显示部分包括称重显示仪表、接线盒和信号电缆。
根据用户的不同需要可选购其它外接设备以组成各种配置，包括：计算机、打印机、大屏幕显示器、电源浪涌保护器、稳压电源及多功能电源插座。
三、电子汽车衡工作原理1、模拟式：货物进入秤台，在物体重力作用下，使称重传感器弹性体产生弹性形变，粘贴于弹性体上的应变计桥路阻抗失去平衡，输出与重量数值成比例的电信号，经称重仪表的放大器、A/D转换器等将模拟信号转换成数字信号，再经仪表的微处理器（CPU）对重量信号进行处理后直接显示出重量等数据。
如果显示仪表与计算机、打印机连接，仪表可同时把重量信号输给计算机等设备，组成称重管理系统。
2、数字式：货物进入秤台，在物体重力作用下，使称重传感器弹性体产生形变，粘贴于弹性体上的应变计桥路阻抗失去平衡，输出与重量数值成比例的电信号，经传感器内部的放大器、A/D转换器、微处理器等电子元器件进行相应的数据处理，输出数字信号，各传感器数字信号经接线盒进入称重显示仪表直接显示出重量等数据。
如果显示仪表与计算机、打印机连接，仪表可同时把重量信号输给计算机等设备，组成称重管理系统。
四、系统安装1、基础施工要求电子汽车衡的基础结构形式一般有两种。
一种是电子汽车衡安装在地平面之上的无基坑；另一种时安装在地平面之下的浅基坑。
SCS电子汽车衡使用说明书
SCS系列全电子汽车衡使用说明书河南天和电子衡器有限公司目录一、概述 (1)二、技术参数 (1)三、基本功能 (2)四、结构特点 (2)五、工作原理 (3)六、安装注意事项 (3)七、使用与保养 (4)八、一般故障排除 (6)九、其它 (6)一、概述SCS系列无基坑电子汽车衡，系全电子式汽车衡，该秤无机械杠杆，不需基坑，可以露天使用，安装方便，基建费用低，并具有数字显示，直观，速度快，精度高等优点，可广泛用于工厂、矿山、码头、车站、仓库等，适用于载重汽车、半挂车、载重拖车、集装箱的计量。
是现代建设中不可缺少的计量器具之一。
我公司最新开发生产的动态汽车衡，性能更优，由于采样速度快、称重、存贮、打印自动完成，既提高工作效率，又为自动化管理提供有利保证，特别适用于集中称量过程中快速、准确称量的要求、规格型号见表：SCS系列电子汽车衡台面尺寸可根据用户特殊要求制伏。
二、SCS系列技术参数：1、称量精度：静态III级。
动态0.2—0.5级2、动态时速：3公里/小时——10公里/小时3、额定载荷：15——300吨4、仪表使用温度：0℃——+50℃5、汽车衡使用温度：-20℃——+50℃6、电源电压：220V AC+10%——15%7、供桥电源：15V DC8、电源频率：50Hz±2%9、相对湿度：<90%10、远传特性：百米内不影响精度11、消耗功能：<20W三、基本功能：1、具有清零；去皮；自动零点跟踪。
2、具有RS—232C异步串行口，且根据需要设定波特率3.有大屏幕输出接口4.并行打印接口5.日期，时间可显示6.动态称重、静态称重可砖汉（升级后）7.超载报警四、结构特点：本汽车衡是多传感器式结构，承重台的重量通过压头直接作用到传感器上，传感器的输出经微处理器数据处理后显示结果，本秤的主梁分布在台板下方，从而最大限度降低了承重台的表面高度，使台板低矮并缩短坡道的长度，承重台还设有纵横限位装置，防止汽车上下冲击和保证台板摆动后复位，从而提高了计量精度。
SCS型电子汽车衡技术参数
2000
SCS-60
60
0.4
20
3000
20
8
3.4×16
SCS-80
80
1.0
20
4000
SCS-100
100
1.0
50
2000
SCS-80
80
1.0
20
4000
20
8
3.4×18
SCS-100
100
1.0
50
2000
SCS-120
120
0.4
20
6000
SCS-100
100
1.0
50
2000
传感器工作环境
温度-40℃～65℃，相对湿度≤90%
电源
220VAC(10%～-15%,50HZ±2%)
传感器技术参数
项目
单位
技术指标
额定容量
t
20、25、30、50
额定输出
mV/V
2±0.002
重复性
%F.S
±0.01
滞后
%F.S
±0.02
非线性
%F.S
±0.02
蠕变（30分钟）
%F.S
±0.02
50
0.4
20
2500
SCS-60
60
0.4
20
3000
SCS-30
30
0.2
20
1500
20
4
3.2×8
SCS-50
50
0.4
20
2500
SCS-60
60
0.4
20
3000
SCS-30
30
100吨电子汽车衡
100吨电子汽车衡&100吨汽车衡~石嘴山↙100吨电子汽车衡价格>>上海君鹰→无处不在产品名称：100吨电子汽车衡产品型号：SCS产品简介：100吨电子汽车衡按传感器可分为数字式汽车衡、模拟式汽车衡、全汽车衡；汽车衡的基本配置是传感器、接线盒、打印机、称重仪表，也可以配上电脑和称重软件。
采用碳钢组焊、秤体强度高、充分保证精度；精工焊接，长久使用；接线盒内置、美观大方！！100吨电子汽车衡、100吨汽车衡产品资料：汽车衡标准配置主要由重传力机构（秤体）、高精度称重传感器、称重显示仪表三大主件组成。
由此即可完成汽车衡基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、称重管理软件以完成更高层次的数据管理及传输的需要。
1、承重和传力机构将物体的重量传递给称重传感器的机械平台，常见有全钢结构及钢混结构二种型式。
2、称重传感器称重传感器，是汽车衡的核心部件，起着将重量值转换成对应的可测电信号的作用，它的优劣性直接关系到整台衡器的品质。
3、称重仪表称重仪表，又名称重显示器，称重显示控制器，用于测量传感器传输的电信号，再通过专用软件处理显示重量读数，并可将数据进一步传递至打印机、大屏幕显示器、电脑管理系统4、配件打印机：用于打印重量数据表单大屏幕显示器：用于远距离及放大显示重量等数据。
称重管理软件：用于重量数据的进一步处理、储存、传输等。
100吨电子汽车衡、100吨汽车衡技术及工艺优势：￥用碳钢组焊、秤体强度高、充分保证精度￥精工焊接，长久使用￥接线盒内置、美观大方￥表面经喷砂烤漆处理，抗腐性强￥选用不锈钢材质，应用范围更广。
100吨电子汽车衡、100吨汽车衡综合指数：￥额定称量--------------------30吨，50吨，60吨，80吨，100吨，120吨，150吨，180吨,200吨。
￥最大安全过载--------------125%FS￥极限超载能力--------------150%FS￥稳定时间---- ---------------≤5秒￥允许通过的汽车轴载----100吨￥结构-------------------------全钢结构,台面无开孔，秤台防腐处理￥材料材质-------------------面板材质Q235的材质，厚度10-12mm，U型钢6-7道￥Q235------------------------(普通碳素结构钢－普板是一种钢材,由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛)￥精度量---------------------JJG539-97 III级￥分度值(kg) ---------------20-50kg￥最小称量(d) -------------30吨￥电源电压与频率--------220V AC(－15％～＋10％),50HZ±2％49Hz---51Hz￥环境工作温度-----------秤台-30℃~+60℃,仪表0℃~+65℃￥系统工作电压-----------80V AC---240V AC 49~51HZ￥电子汽车衡仪表--------XK-3190-A12E仪表(单一窗口LCD液晶显示,自动零点追踪,,使用者简易校正,内置蓄电池，交直流两用,自动关机省电功能)￥100吨电子汽车衡秤台材质：花纹板，钢板厚度6mm,确保秤的强度￥100吨电子汽车衡秤架结构：采用25号U型钢制做，主要超载于150%的重量￥100吨电子汽车衡称重精度：III(GB/T7723-2002)￥100吨电子汽车衡称量范围：1吨-200吨。
全电子汽车衡说明书(V2.0)
¾ 禁止车辆在秤台上转弯上下秤，否则会造成秤体侧翻等危险。 ¾ 车辆上秤台时应低于5km/h，不允许在秤台上急刹车。 ¾ 不准在秤台上堆重物和停放车辆，如果长期不用，每隔1~3个月通
全电子汽车衡 产 品 使 用 说 明 书
V 2.0 版本
重庆大唐测控技术有限公司
CHONGQING DATA TECHNOLOGY CO.,LTD
1 / 16
全电子汽车衡产品使用说明书
特别注意事项：
¾ 注意调整限位螺栓间隙，横向满足 1~2mm。纵向均应满足 3~5mm。 （由于季节温度的变化秤台有热胀冷缩，应定期检查）。
电30~60分钟。非专业人员不准对显示器或传感器进行修理，否则 造成损坏，责任与本公司无关。 ¾ 无专业技术人员在场时，禁止在秤台上进行电焊作业，否则后果自 负。
2 / 16
全电子汽车衡产品使用说明书
目
录
一、概述 ....................................................................................................................... 4 二、主要技术参数及功能 ........................................................................................... 4
秤台安装时的顺序为：①A、 ②B、③C； 在双节秤台组合时，装完主秤台 A 后直接装副秤台 C； 只有单节秤台时，只装主秤台 A（又名单秤台）。
SCS汽车衡
SCS 汽车衡资料(2012版)一、公司介绍苏州君创是一家专注于衡器开发及销售的专业性公司，并在浙江嘉兴设有大衡生产基地，主要产品有全电子汽车衡、平台秤、叉车秤，秤重系统等。
二、汽车衡概述SCS系列全电子汽车衡是集当今国内多种结构汽车衡所长，经长时间的重载试验并逐步优化而成的新一代汽车衡。
秤台主梁为6根U型钢结构，秤台面板选用优质原厂平板，组焊时运用独特的工装夹具。
精密的空间定位测量技术和先进的焊接技术，有效的保证了如此的大面积秤台的平整度，空间几何尺寸及焊接应力的合理分布.使秤台之纵向抗弯性能，横向抗扭性能，台面板局部抗压刚度大大增强，秤台经严格的除锈及去氧化皮处理，之后喷涂两遍优质品牌的环氧富锌防锈底漆，面漆为丙烯酸聚氨酯桔纹船用漆，耐磨耐压耐老化，防锈性能大大提高。
秤台设计模块化、标准化、系列化、可以自由组成多种规格，该系统选用高精度双剪梁桥式或柱式称重传感器和功能丰富、存储功能强、带蓄电池具有断电续用功能的称重显示仪表，以及高精度耐低温抗干扰防强电的不锈钢防水接线盒、信号屏蔽电缆组成多功能的稳重计量系统。
计量性能优越、准确度高、长期稳定性好、安装维护及其方便，广泛应用于工厂、货场、仓储、港口、车间、粮库、收购站等场合的进出物资计量、库存计量、生产监控及数据管理。
适合于冶金、矿山、化工、粮食、物流等行业，是各种载货卡车、挂车、半挂车、集装箱车、自卸车、农用车等载重车辆称重计量的理想选择！三、汽车衡分类１、SCS汽车衡按秤体结构可分为：u型钢汽车衡、槽钢汽车衡、工字钢汽车衡、钢筋混凝土汽车衡；我公司标准Ｕ型钢汽车衡结构示意图２、按传输信号可分为模拟式汽车衡,数字式汽车衡数字式汽车衡为模拟式汽车衡的升级换代产品，随着经济水平的不断发展，数字式汽车衡正在慢慢取代传统式模拟式汽车衡，市场占有率正在逐步提升，数字式汽车衡主要有以下优点：1、具有高精度、高可靠性数字式电子汽车衡称重传感器采用数字化误差补偿方式和高度集成化电子元件，可用软件实现传感器的线性、零点、额定输出、温漂、蠕变等性能参数的综合补偿，克服了采用模拟量补偿的随机性误差，消除了人为因素对补偿的影响，大大提高了传感器综合精度和可靠性。
SCS系列电子汽车衡产品说明书
SCS系列电子汽车衡产品说明书SCS系列电子汽车衡产品说明书目录:1．概述2．结构组成和工作原理3．主要技术参数4．安装4．1础施工要求4．2安装5．调试和设定6．操作说明7．维护保养8．故障检查9．随机资料目录10．备件易损件明细表11．用户意见书1．概述1．1产品特点和主要用途设计制造的SCS系列全电子汽车衡是具有九十年代国际先进水平的计量称重设备：称量迅速准确、数字显示、直观易读、稳定可靠、维护容易，深得广大用户信赖。
整个汽车衡系统配有稳定可靠的高准确度称重传感器和智能化称重显示仪表，仪表具有高度灵敏、高分辨力，软件功能丰富，工作稳定可靠。
称重数据经仪表标准输出接口可供打印记录。
也可与计算机连接，组成称重管理系统。
汽车衡秤台结构设计合理，超薄型钢结构平台秤体自重量小，可以采用无基坑或浅基坑安装形成，安装调试和维护简便。
基础建设投资费用少，深受使用者欢迎。
SCS系列全电子汽车衡适用于港口、机场、矿山、冶金、物资仓库以及工厂企业的大宗载重货物车辆的称重计1．2型号规格（1）型号意义S（Z）C S—□□□汽车衡最大称量（t）数字显示传力机构——传感器衡器分类——地上衡、地中衡（2）本公司生产的汽车衡型号规格、技术参数型号SCS-10ZCS-10SCS-20ZCS-20SCS-30ZCS-30SCS-50ZCS-50SCS-60ZCS-60SCS-80ZCS-80SCS-100ZCS-100最大秤量MAX(t) 10 20 30 50 60 80 100 分度值d(kg) 5 10 10 20 20 20 20 传感器容量（t） 5 10 20 20 20 30 30 台面尺寸：宽（m）×长（m）优选规格3×7 * *3×8 * *3×9 * *3×10 * *3×12 3．4×12 * * *3×14 3．4×14 * * *3×15 3．4×15 * * * * * 3×16 3．4×16 * * * * 3×18 3．4×18 * * * *1．3基本功能可显示毛重、净重、皮重及按键去皮重或数字去皮重。
SCS系列电子汽车衡产品
SCS系列电子汽车衡产品选购指南武汉衡器厂二○○三年九月W H－5－1名目企业简介………………………………………………………⑴产品概述………………………………………………………⑴功能……………………………………………………………⑴产品结构原理…………………………………………………⑵产品特点………………………………………………………⑵要紧技术参数及配置讲明……………………………………⑶对SCS系列电子汽车衡安装条件及供货周期等的讲明……⑹随机资料及“三包”规定……………………………………⑺附表一：SCS系列电子汽车衡购买意向反馈表…………………⑼附图一：SCS型双台面电子汽车衡结构简图……………………⑽企业简介始建于1950年的武汉衡器厂是国家定点生产各类衡器产品的专业厂家、中国衡器协会常务理事、全国衡器技术专家委员会成员单位。
工厂占地4万余平方米，现有各类生产、检测设备400多台套，职工700余人，其中，中、高级工程技术人员100余人。
武汉衡器厂技术力量雄厚，装备齐全，引进美国具有国际先进水平的衡器制造技术和检测设备。
其主导产品“骆驼”牌电子汽车衡、动态电子轨道衡、机械地中衡获轻工部优质产品证书称号，具有极佳的品质保证和售后服务信誉。
并可按照用户的实际需要设计制造各类专用衡器，产品销售面覆盖全国，远销东南亚等国家和地区。
武汉衡器厂集50余年的衡器产品专业设计制造体会及完善的售后服务体系于一体，能最大限度地为客户提供性价比高的各类称量装备。
多年来，企业秉承“质量为本、用户至上、信誉第一”的经营理念，持续地努力、追求、创新，愿与宽敞客户朋友一道迎接美好的改日。
产品概述武汉衡器厂生产的“骆驼”牌SCS系列电子汽车衡是采纳当代先进的微电子技术，具有高科技含量的产品。
板式外形、无基坑或浅基坑的安装方式、合适的台面尺寸配合不同的称重范畴，能满足对各种类型汽车和车载物资的称重计量要求。
基于此种称量方式的应用，汽车衡广泛适用于化工、矿山、煤炭、电力、公路、冶金、建材、粮食、港口、物资仓储等行业部门，使其对大宗、贵重物资的称重计量提升到现代化的水平。
SCS型全电子汽车衡
SCS型全电子汽车衡说明书【作者/来自】网站管理员【发表时间】2006-3-2 【点击次数】109SCS型全电子汽车衡使用说明书安庆市亚星电子信息产业有限公司目录一、概述----------------------------------------------------------2二、技术指导------------------------------------------------------2三、注意事项---------------------------------------------------2～3四、结构原理---------------------------------------------------3～4五、安装方法---------------------------------------------------4～5六、维护保养------------------------------------------------------5七、常见故障及维修------------------------------------------------5八、三包规定------------------------------------------------------5九、其它----------------------------------------------------------6一、概述SCS型电子汽车衡（以下简称汽车衡）是一种数字显示的电子衡器，它集中了当代电子称重及计算机之精华，使称重显示控制器与计算机系统一体化，具有称重、显示、打印等多种功能，其特点是准确度高，可靠性好，操作方便，适应能力强。
汽车衡可广泛应用于国民经济各行各业所有需称重计量的场所。
二、技术指导2、准确度等级：中精确度（Ⅲ）4、工作条件：（1）工作温度：称重显示控制器0~+40℃称重部分 -20℃~+60℃（2）相对温度：20%~85% （但须无结露）+10%（3）电源：AC220V 50z±2%-15%（4）示值响应时间不大于5s（5）消耗功率不大于500W三、注意事项1、汽车衡使用前请务必仔细阅读本说明书及有关的技术文件，按要求认真操作和维护。
全电子汽车衡说明书(V2.0)
2、基本配置：秤台、传感器、称重显示、缆线、接线盒。
3、钢砼结构混凝土设计要求请参照第七条，7.2 项混凝土选配要求设计；
6 / 16
全电子汽车衡产品使用说明书
2.2 允许误差（表二）
秤量
0~500e ＞500e~2000e
＞2000e
允许误差（用 e 表示）
新制造和修理后的
使用中的
3-5+5+5
3.4*16
8
※※※※※√
3-5+5+6
3.4*18
8
√√※※※√
3-6+6+6
3.4*20
10
※※※√√
4-5+5+5+5
3.4*21
10
※※※√√
4-5+5+5+6
3.4*22
10
√√√√√
4-5+5+6+6
3.4*24
10
√√√√√
4-6+6+6+6
备注：1、打“√”及打“※”的为常用的规格，“√”的适用于全钢结构，打“※”的适用于全 钢和钢砼结构，本公司可根据用户所需设计制造非标产品；
SCS（ZCS）系列电子汽车衡适用于港口、机场、矿山、冶金、工厂、交通运输、仓库 等部门对汽车装载进出物资的计量。
SCS系列固定式电子秤(电子汽车衡)
固定式电子秤（电子汽车衡）1、技术参数1．1型号t）1. 2适用技术标准GB/T7723-2002固定式电子秤国家标准JJG539-97数字指示秤检定规程1. 3称重误差范围2、产品适用的工作条件和工作环境●工作环境湿度：≤95%●工作电源：220AV（-15%～+10%），50Hz±2%●工作环境温度：传感器：-20℃～+60℃，仪表: -10%℃～+40℃●最大安全载荷：最大称重量125%F.S●温度变化：≤5℃/h●用于某些特殊环境时，根据用户需要确定。
3、产品系统及主要结构介绍3.1产品配置电子汽车衡系统标准配置由称重部分（秤体）和显示部分（仪表）两大部分组成，根据用户不同需要可选其它外接设备以组成各种配置，包括：计算机、打印机、大屏幕显示器、稳压电源等。
3.2工作原理被称重物或载重汽车置于秤台上时，在重力作用下，秤台将重力传递至称重传感器，使传感器弹性体产生形变，贴附于弹性体变梁上的应变计电阻值发生变化，由应变电阻接成的电桥失去平衡，电桥输出与重量数值成比例的电信号，经线性放大器将信号放大，再经A/D转换为数字信号，由微处理机（CPU）对重量信号进行处理后直接显示出重量数值。
如果显示仪表与计算机、打印机连接，仪表可同时把重量信号给计算机等设备组成的称重管理系统。
系统配置图3.3基本功能（具体阅读仪表使用说明书）汽车衡可选配多种形式的称重管理机（仪表），如HT9800，XK3190等。
A、HT9800称重管理机主要功能：（1）面板式数字调校及工作参数设置（2）独创的称重系统检测功能，可在标定之前检测传感器传力机构的工作状态，及线性误差，使调校更方便；（3）可长期存贮600个皮重，按车号进行处理，并可通过打印机输出皮重记录；（4）可长期存贮2000条称重记录，累计总毛重及总净重。
可按车号，货号、称重时间等10种打印格式的统计报表；（5）手动累计功能，累计数可达10000次；（6）可进行一般称重、去皮称重、累计称重等功能。
150吨电子汽车衡
∠150吨电子汽车衡♀150吨电子汽车衡↘遇到火星文≌“数字式电子汽车衡”上海银铎称重设备有限公司150吨电子汽车衡型号：SCS150吨电子汽车衡功能：数字式150吨电子汽车衡（数字式）简介：由钢结构模块式秤台，高精度数字式传感器和数字式称重控制显示仪组成。
数字技术极大的提升了电子汽车衡的品质，使其调试方便，使用安全，维护简单，通讯便捷，智能化程度高，抗干扰力更强，传输距离更远。
采用U型截面梁作为秤体的力学结构，结构合理，用料精，刚性强。
焊接采用二氧化碳保焊连续焊缝，型腔全密封，耐腐蚀。
施工工艺简单、快速。
安装传感器部位及多台秤体搭接部位设计合理巧妙，安装维护检修极其方便。
∠150吨电子汽车衡♀150吨电子汽车衡↘遇到火星文≌“数字式电子汽车衡”150吨电子汽车衡，数字式电子汽车衡详情介绍：结构特点：▇由承载器、称重显示仪表（下简称仪表）、称重传感器（下简称传感器）、连接件、限位装置及接线盒等零部件组成，还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。
▇采用C3级高精度传感器为基础，内嵌BDM6100高可靠性数字内核，满量程输出30000内码，精度高。
激光焊接IP68级防护。
（BDM6100数字内核采用美国工业级24位高精度A/D芯片和工业级高可靠性MCU以及独特的数据处理算法，整个内核模块工作高效、流畅、稳定，使其整个传感器性能稳定可靠）▇数字信号输出采用国际名牌大厂RS485芯片通讯，1200m远距离传输，抗干扰强。
▇数字式传感器经过多段线性修正和出厂前数字标定，产品灵敏度有优良的一致性（可选配计算机称重软件或数字称重仪表）▇数字传感器具有防雷击设计，在多雷区域安装时特别重要。
解决偏载温度影响问题▇数字式电子汽车衡能自动补偿和调整因偏载和温度变化产生的影响。
一致性，互换性好，多只传感器并联组秤后，可用软件方法实现线性▇修正及性能补偿，减少系统误差，简化了秤体的现场安装调试，标定，调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SCS型全电子汽车衡说明书【作者/来自】网站管理员【发表时间】2006-3-2【点击次数】109SCS型全电子汽车衡使用说明书安庆市亚星电子信息产业有限公司目录一、概述----------------------------------------------------------2二、技术指导------------------------------------------------------2三、注意事项---------------------------------------------------2～3四、结构原理---------------------------------------------------3～4五、安装方法---------------------------------------------------4～5六、维护保养------------------------------------------------------5七、常见故障及维修------------------------------------------------5八、三包规定------------------------------------------------------5九、其它----------------------------------------------------------6一、概述SCS型电子汽车衡（以下简称汽车衡）是一种数字显示的电子衡器，它集中了当代电子称重及计算机之精华，使称重显示控制器与计算机系统一体化，具有称重、显示、打印等多种功能，其特点是准确度高，可靠性好，操作方便，适应能力强。
汽车衡可广泛应用于国民经济各行各业所有需称重计量的场所。
二、技术指导1、基本参数：产品型号SCS—5SCS—15SCS —20SCS —30SCS—40SCS—50SCS—60SCS—80SCS —100最大称量（t）515203040506080100最小称量（kg）10025050050010001000100010002500分度值（kg）2510102020202050台面尺寸(m)4×26×2.87×37×312×314×312×314×310×3.214×3.215×3.216×3.218×3.214×3.215×3.216×3.218×318×3.221×3.218×3.218×421×418×3.221×42、准确度等级：中精确度（Ⅲ）3、允许误差：允许误差秤量新制造的和修理后的使用中的0~500e±0.5e±1.0e >500e~2000e±1.0e±2.0e >2000e±1.5e±3.0e4、工作条件：（1）工作温度：称重显示控制器0~+40℃称重部分-20℃~+60℃（2）相对温度：20%~85% （但须无结露）+10%（3）电源：AC220V 50z±2%-15%（4）示值响应时间不大于5s（5）消耗功率不大于500W三、注意事项1、汽车衡使用前请务必仔细阅读本说明书及有关的技术文件，按要求认真操作和维护。
2、汽车衡安装好后，必须经当地计量管理部门检定合格，加盖检印后，方可使用。
3、车辆驶上秤台时的速度应小于5Km/h，然后轻轻刹车，静止后计量。
4 、车辆驶上秤台后需直行，并应停在秤台中间位置计量。
5、过衡车辆的最大载荷不允许超过秤的最大称量。
6、允许轴载：型号SCS—15SCS—20SCS—30SCS—40SCS—50SCS—60SCS—80SCS—100允许轴载（t）712202530注：（1）轴载系指汽车后轴（含轴组）总载荷。
（2）一般汽车衡禁止接近最大称量的铲车之类的短轴车辆过衡，如顾客要对短轴重载车辆进行称重，订货时应特别提出要求。
7、称重显示控制器应避免放在阳光直射、取暖器直接影响处，以及不应在有粉尘、腐蚀性介质和较强振动的环境中使用和存放。
配有计算机的电子汽车衡，计算机使用环境必须满足相应使用环境的要求，如对一般商用计算机工作温度为+10~+35℃。
8、本产品在允许的供电电压和频率范围内使用，以免造成不应有的故障。
若本地电压不稳，易出现波动，应考虑加装稳压电源。
9、顾客在控制室安装电铃等设备时，电铃和电源不应与称重显示控制器等控制单元接入同一相线。
在称重显示控制电路上，不应接有感性负载。
10、本产品应将称重显示控制器和秤台接上良好的地线，接地电阻不大于4W。
接地网引入线处接触面应处理好，以减少接触电阻，并连接好传感器部位的跨接地线。
11、顾客应在产品上安装有效的避雷设施。
由于雷电对设备的危害表现形式比较复杂，应视产品安装地点具体的地理、气象而采取相应的防护措施。
雷电防护应遵循国家标准《建筑防雷设计规范》(GB50057—94）和《工业与民用电力装置的过电压保护设计规范》(GB64—83）的规定，最好在产品安装前与当地气象部门联系，请其根据安装地点的雷电危害情况选择合理的防护措施。
12、本产品在无人看管时，须将电源插头拔下。
13、禁止在秤台上进行电焊作业，以免造成传感器和称重显示控制器内部电路损坏。
14、为了保证传感器的一致性，请不要随意截短传感器电缆。
15、不得随意拆开本产品的机件，更不得随意更换内部零件，若有问题请与我公司技术服务部门联系。
16、使用时若发生意外，立即切断电源，请专业人员进行诊断，严禁非专业人员拆卸。
17、为保证产品长期准确使用，应定期检定和检修，原则上检定周期不超过一年。
四、工作原理1、工作原理汽车衡利用应变电测原理称重，在称重传感器的弹性体上帖着应变计，应变计组成应变电桥，传感器装在秤台各个称重点下方，并将各自电缆在接线盒里并联。
当汽车开到秤台上时，秤台将其所受的力加到称重传感器上，使应变电桥输出电信号。
此电信号经线性放大后传给A/D转换器，A/D转换器把模拟信号转换成数字信号，并送入微机处理器进行处理，然后将称量值在显示窗口上显示出来。
如果系统中接有计算机、打印机，还可对每辆车的称量数据如：净重、毛重、皮重等进行存储，统计管理和打印报表。
汽车衡主要由秤台、称重显示控制单元和称重传感器三大部份组成（见下图）。
称重显示控制单元有以下两种配置，顾客可任选其一。
（1）称重显示控制器、净化稳压电源（推荐选用件）。
（2）称重显示控制器、计算机、打印机、UPS不间断电源、净化稳压电源（推荐选用件）。
五、安装方法1、顾客根据基础图所给安装尺寸、技术条件和当地地质的实际情况，设计建造基础。
基础两端有不小于秤台1/2长度的平直段。
基础应高于周围地面，并便于排水。
2、待基础完全干固后，按基础图检查各部份尺寸、标高，质量合格后方能进行安装。
3、传感器基础板安装处应先留出预留孔。
第一步先将地脚螺栓用混凝土按基础图的技术要求固定，用螺母将单块基础板调整致图纸要求；第二步用不收缩混凝土将基础板底部完全充实，不得留有空隙。
4、安装桥式汽车衡时，在基础上方，用螺栓将主梁、端台板、台板按图纸要求组装成一体，用千斤顶顶起，在基础板与秤台之间安装传感器。
5、安装平板式汽车衡时，应考虑台板的节数，并合理选择安装台板的顺序。
（1）若秤台是一节整体结构，可直接将秤体吊装就位，然后用千斤顶顶起秤台，在基础板与秤台之间安装传感器。
（2）若秤台是多节台板组成，应首先安装主台板，然后安装副台板，并用螺栓将多节台板联成一体，用千斤顶顶起秤台，在基础板与秤台之间安装传感器。
注：对于平板式汽车衡，应将千斤顶放置在称重传感器托板附近角钢下面，然后缓缓升起千斤顶。
6、安装传感器时注意其编号及安装位置，在安装过程中应调整传感器的中心位置，尽量不要发生偏载。
7、调整秤台中心同基础中心一致。
8、安装护边框，使其上平面同秤台面高度一致，并保证护边框和秤台间隙为10毫米左右。
9、调整纵、横防撞螺栓，使其同止动板间隙为2～3毫米，秤台在水平向上能自由摆动。
10、将称重传感器电缆通过导向管进入接线盒，并按安装图中接线图正确连接，检查无误后再用电缆与称重显示控制器相连接。
11、纵、横向防撞螺栓和秤台，接螺栓在安装时，应涂抹黄油，以便调整。
12、秤台安装结束，用户必须自行安装接地网。
六、维护保养1、由于汽车衡是机电仪一体化的设备，应派经过培训的专人进行管理，并制定有关的管理制度。
2、每次使用前应按有关使用说明书正确操作，接通电源进行预热。
3、每次使用前应检查秤台两端和底部，及时清除异物，保证设备正常运行。
4、定期检查排水通道，保持其通畅。
5、在使用中应及时清除秤台上的抛洒物品，清理后及时使称重显示控制器复零。
七、常见故障及维修1、小吨位加载显示正常，接近1/2秤量时，称重值显示突然加大。
此现象多是纵向限位螺栓与顶板之间的间隙太小造成。
当载荷加大后，纵向螺栓顶住顶板，产生测向顶力造成显示值突然变大。
2、小吨位加载正常。
载荷加大后，显示值明显减少，此现象可能是称重传感器防护罩与秤台相接触或称重传感器限载装置调整不当，使重量未能完全加到称重传感器上。
3、秤台上有重物，而显示仍为“零”，可能原因为：（1）称重显示控制器的功能键使用错误，不在称重显示状态。
（2）称重传感器的总输出线与称重显示传感器的接插件未接触。
4、秤台晃动不灵活，压载与显示不符。
秤体与护坡之间（或秤坑之间）的缝隙里有填充物，使秤台与坡道（或坑体）相连，影响称重。
5、加载后显示值大大低于载荷值。
一般是称重传感器的激励电源出现故障。
6、通电后显示器闪动某一固定字形，不计量。
一般是称重传感器输出信号与屏蔽层短接，使称重显示控制器输入一个大信号而出现过载，可用万用表测出传感器与屏蔽层之间，与地线之间的阻值，找出短路排除之。
7、打印机不转，无法工作。
打印机接插件不好所致。
八、三包规定在顾客遵守产品的维护保养原则和正常使用的条件下，从制造厂发货到最终用户一年内因制造质量问题而产生损坏或不能正常工作的，制造厂无偿为顾客修理产品或更换零部件。
九、其它1、根据顾客所选称重显示控制单元的不同，随产品附有：（1）SCS型电子汽车衡说明书（2）称重显示控制器用户手册（3）微机操作手册（4）打印机操作手册（5）软件使用说明书（6）安装图（包括基础图）（7）检定合格证和装箱单各一份2、其它有关内容参见配用称重显示控制器的用户手册。
