EDX系列能量色散光谱仪操作规程
EDX系列能量色散光谱仪操作指导书
文件制修订记录1.0目的:为正确操作EDX系列能量色散光谱仪，ROHS检测与镀层测试，以达到精确测量之目的。
2.0范围:为EDX系列能量色散光谱仪操作使用。
3.0权责:品管部4.0操作步骤:4.1开机步骤：开稳压源→测试仪器→电脑→测试程序4.2 ROHS测试步骤：4.2.1双击桌面摄像头（如果摄像头无十字光标操作如下：双击桌面我的电脑→F盘→仪器软件数据→Cross Bar→批处理文件即可）。
4.2.2双击ROHS图标进入测试程序，预热30分钟后方可进行测试。
4.2.3打开仪器测试上盖，将Ag校正片放入仪器薄膜中心，关闭上盖，点选参数设置菜单下的初始化，对仪器进行初始化测试，初始化完成后计数率为1300∽8000，峰通道为1105。
4.2.4将样品入仪器薄膜中心，根据样品的材质，选择相应的测试条件及工作曲线，点击“开始”后输入测试样品的名称，点击OK，仪器自动开始测试。
4.2.5测试结束后，自动弹出报告，选择“关闭”，选择“全分析报告”→“全分析打印”即可。
4.3镀层测试：4.3.1双击桌面摄像头（如果摄像头无十字光标操作如下：双击桌面我的电脑→F盘→仪器软件数据→Cross Bar→批处理文件即可）。
4.3.2双击桌面“电机调度”图标，设定准值器为6＃，泸光片为1＃。
4.3.3双击桌面“镀层测试“图标，预热30分钟后方可进行测试。
4.3.4打开仪器测试上盖，将Ag校正片放入仪器薄膜中心，关闭上盖，点初始化，对仪器进行初始化测试，初始化完成后计数率为1300∽8000，峰通道为1105。
4.3.5将样品入仪器薄膜中心，点击“开始”后输入测试样品的名称，点击OK，仪器开始自动测试。
4.3.6测试完成后，点击左下角元素下面的空格，弹出设置镀层元素的对话框，选择你所测试的项目（如测Au、Ni,将Au、Ni拖入空格中后点确定，则自动出现测试数据）。
4.4关机顺序：关闭测试程序→电脑→测试仪器→稳压源5.0注意事项：5.1不得用任何物品接触测试窗口，测试窗口为裸露状態时，须保证无异物进入测试窗口内。

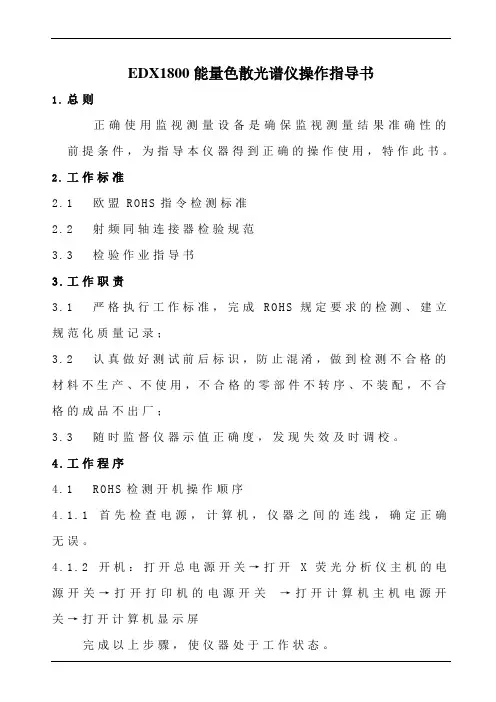

EDX1800能量色散光谱仪操作指导书
EDX1800能量色散光谱仪操作指导书1.总则正确使用监视测量设备是确保监视测量结果准确性的前提条件，为指导本仪器得到正确的操作使用，特作此书。
2.工作标准2.1欧盟R O H S指令检测标准2.2射频同轴连接器检验规范3.3检验作业指导书3.工作职责3.1严格执行工作标准，完成R O H S规定要求的检测、建立规范化质量记录；3.2认真做好测试前后标识，防止混淆，做到检测不合格的材料不生产、不使用，不合格的零部件不转序、不装配，不合格的成品不出厂；3.3随时监督仪器示值正确度，发现失效及时调校。
4.工作程序4.1R O H S检测开机操作顺序4.1.1首先检查电源，计算机，仪器之间的连线，确定正确无误。
4.1.2开机：打开总电源开关→打开X荧光分析仪主机的电源开关→打开打印机的电源开关→打开计算机主机电源开关→打开计算机显示屏完成以上步骤，使仪器处于工作状态。
4.2对仪器预热开机，放入纯银片，将测量时间设定为1500秒左右，在测试过程中进行预热。
4.3初始化用鼠标左键双击桌面上的R O H S软件的快捷图标，运行软件。
→选择菜单“参数设置”中的“初始化”。
→按照提示，并放入银校正片，点击“O K”即可。
根据仪器当时的状态，初始化过程要持续几秒到十几秒的时间。
初始化成功后，状态栏的峰通道将显示为1105道，否则重新进行初始化。
4.4设置测量时间选择菜单“参数设置”中的“测量时间”项，在出现的对话框中输入预设时间，一般情况下，R O H S测试的时间设置为200秒。
4.5选择测量曲线界面左边的程序栏中的六种程序，根据当前测量需要进行选择，单击相应的选项栏即可。
选择完后，被选中选项栏的颜色为蓝色，在曲线的状态栏里也将会出现默认的测量曲线名称。
4.6开始测量单击工具栏的开始按钮，会有一个窗口提示更换上合适的准直器，按照提示换上合适的准直器（检测塑料中的C r C l和测量焊锡中的C r C d P b H g要用1#准直器；而检测钢铁中的C r C d P b H g和测铜锌中的C r C d P b H g需要用3#准直器；检测塑料及其它要用2#准直器），按下“O K”即可。
X射线荧光光谱仪(EDX-LE能量色散)操作规程
X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
EDX-LE操作和维护要点
EDX-LE操作和维护要点1.概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2.适用范围本文适用于以下型号的仪器设备：EDX-LE能量色散型X射线荧光分析装置3.引用文件EDX-LE能量色散型X射线荧光分析装置使用说明书。
4.操作要点4.1主机上X射线开关，插入专用钥匙，转至ENABLE；4.2按主机、计算机的顺序接通电源，点击桌面“PCEDX Navi”，启动软件；4.3点击启动页面上“初始化”，待仪器初始化完毕；点击“Xray ON”，打开光管，显示面板的X-RAYS ON灯和X射线显示灯点亮，待显示管理分析页面，完成启动；4.4按开盖按钮，将校正样品放置测试窗，关上样品室盖，点击能量检查页面上的“测试”，进行能量检查，待显示能量校正完成及强度检查OK时，取出校正样品，每次开机均需进行能量校正；4.5按开盖按钮，将管理样品放置测试窗，关上样品室盖，点击管理分析页面上的“测试”，进行定量值管理分析，待显示管理分析完成及分析物判定均为OK时，取管理样品，每两周至少进行一次管理分析；4.6点击“正常分析”，完成分析准备；4.7按开盖按钮，将样品（比测量窗小和有可能掉落的样品，需使用样品容器或胶带等固定，以防掉落）放置测试窗，确认计算机画面上显示样品的图像，关上样品室盖，选择分析条件后输入样品信息，点击“开始”，开始分析；发出结束音，显示分析结果。
4.8取出样品，按4.3-4.5进行下一个样品分析；4.9待所有分析结束，取出样品，点击“维护”→“关闭X-ray”→“OK”→关闭测试界面→关闭计算机→冷却X射线管（10分钟）→关闭仪器的电源；4.10主机上X射线开关，转至DISABLE，拔除专用钥匙。
5.维护要点5.1每次试验后做好样品室的清洁工作，当样品室有污垢时，允许使用中性洗涤剂进行清洗；测试窗上的样品防落板，不可用布等擦拭；5.2不定期检查样品室内的硅胶，发现变色及时更换，确保样品室的干燥；5.3若仪器较长时间不使用，应每隔30天开机对X射管进行老化处理，记录仪器运行情况。
EDX简便操作说明书
C
加载数据 创建报告 填写报告
D
图 12 图 13 图 14 图 15
33、点击“数据处理…”按钮， 出现如图 13 所示窗口。
34、点击“报告设置…”按钮。 出现如图 14 所示窗口。
35、选择“Judgment Condition” 界面。显示如图 15 所示。
36、在“Element”选项里选择需 要设置的元素，然后在 “Threshold”里输入标准上限值 （标准上限值请参考公司里的相 关规定）。在“Std. deviation coef.” 里输入“0”，在“Existence”里 输入“NG”，在“Non-existence” 里输入“OK”。
B 保存测试图
选择测试曲 线
开始测试 测试完毕 制定标准
C
图8
图9 图 10 图 11
试规范》。
22、摆放好测试样品后，点击工 具列上的“ ”符号，出现 “Still Image Display”窗口。 此步骤是为了把现在的测试 样品的摆放情况用图片的形 式保存下来。
23、点击“Save As…”，为图 命名，把图片保存在合适的地 方。
按住不放可以打开试样仓的盖。 按住不放可以关闭试样仓的盖。
2．使用规范（标准工作曲线法——EC 法）：
操作流程
显示界面
开始
启动仪器
启动打印机
启动电脑
启动 EDX 软件
图1
初始化仪器
图2
启动 X 光管 预热 A
图3
图4
操作说明 1、打开仪器的总电源，打开仪器
的变压/稳压电源开关（主开 关在变压器正面的右边），打 开分析仪主机的电源开关（电 源开关安装在侧面板的右 部）。
19、双击桌面上的“EyeXRF2k” 图标，打开测试观察软件。如 图 6 所示。
能量色散荧光分析仪安全操作及保养规程
能量色散荧光分析仪安全操作及保养规程[TOC]1. 引言能量色散荧光分析仪（Energy Dispersive X-Ray Fluorescence Analyzer，以下简称EDXRF）是一种广泛应用于材料分析和质量控制领域的仪器设备。
本文将从安全操作和保养角度出发，为用户提供一份合格的操作规程，以确保使用EDXRF仪器的安全性和准确性。
2. 安全操作规程2.1 仪器启动与关闭在启动EDXRF仪器之前，务必确保以下条件已满足：•电源接地可靠；•仪器连接正常；•仪器周围无易燃、易爆物品。
按照以下步骤进行仪器的启动和关闭操作：2.1.1 启动操作步骤1.检查仪器电源线是否连接良好；2.打开仪器电源开关；3.按照仪器说明文档操作步骤开启仪器软件。
2.1.2 关闭操作步骤1.关闭仪器软件；2.关闭仪器电源开关。
2.2 样品准备在进行样品准备前，请严格遵守以下规则：•确保样品不含易燃、易爆等危险物质；•样品操作区域要通风良好，以防止有害气体积累；•使用手套、护目镜等个人防护装备。
样品准备步骤如下：1.将样品按照仪器要求准备成适当的形状和尺寸；2.清洁并磨光样品表面，以确保分析的准确性；3.将样品放置在样品台上，并确保稳固。
2.3 仪器操作在操作EDXRF仪器时，需遵循以下操作规程：1.按照仪器说明文档，设置分析条件（如电流、加速电压等）；2.将样品放置在分析位置上，并保持稳固；3.按照仪器软件的指示，进行扫描和数据采集；4.扫描结束后，及时保存数据，并关闭仪器软件。
2.4 紧急情况处理在使用EDXRF仪器过程中，可能出现一些紧急情况，必须迅速采取应对措施，以保证人身安全和仪器设备的完整性。
2.4.1 火灾事故•火灾报警时，立即按下应急按钮，切断仪器电源；•在使用灭火器灭火时，请站在风向，并保持适当的距离；•如果火势无法控制，请立即撤离，并及时报警。
2.4.2 电气故障•在电气故障发生时，切勿用湿的物体触碰设备；•立即切断仪器电源，并联系维护人员进行维修。
X射线荧光光谱仪（EDX-LE能量色散）操作规程
X射线荧光光谱仪（EDX-LE能量色散）操作规程X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
西凡 EDX-J1800 光谱仪使用说明书
基础操作1 启动和关闭仪器3.1.1 启动仪器1)打开仪器的主电源开关(仪器背面红色开关);2)启动仪器(仪器前面按钮);3)双击桌面软件图标，启动EDXRF软件;4)进行预热、初始化过程。
3.1.2 关闭仪器1)分析测试结束之后，取出被测物料。
点击软件右上角关闭按钮，软件关闭;2)关闭计算机;3)关闭仪器的主电源开关(仪器背面红色开关);3.1.3 启动程序1)双击桌面图标开启RoHS检测程序；2 开机预热1)主机在关闭电源4小时以上再重新开启时要进行预热。
注意事项：软件将按设定程序运行，预热5分钟完成升到指定的管压管流。
3 能量校准1)将能量校准片放入样品室，关闭样品盖，点击软件图标工具栏中的“能量校准”按钮。
注意：将能量校准片金属面朝下平贴放置，并请勿随意碰触裸露处。
注意：“能量校准”每间隔四小时必须进行一次。
4 样品测试1、样品处理根据欧盟的指导，应该制备的样品是“均质材料”。
注：欧盟的技术顾问委员会（TAC）给出的关于均质材料的指导如下：“不能被机械分离成不同材料的材料。
”后来有定义为：术语“均质”是指“统一的整体组成”。
单独型式的“均质材料”的例子是：塑料，陶瓷，玻璃，金属，合金，纸，板，树脂，涂层。
术语“机械分离”是指原则上用机械手段如拧、割、压、磨等能将样品分离。
执行者也可以决定样品是元件，这种样品的获得比较适合于电子装置。
注：元件可以认为是电子电气产品中能被普通工具无损分离的最小部分，它包括电子部分如未组装的印刷电路板、电阻、电容、二极管、整流器，电机械部分如连接器、电缆绝缘，或机械部分如螺丝、骨架或壳体（表面经电镀、涂漆或涂料处理）、按键、装饰玻璃、玻璃陶瓷元件等。
待测样放在仪器内部的样品室内的分析位置，就可以进行相应的测试了。
如果待测样不适于放入样品室内，它必须被切成合适的尺寸以便测量。
为了使测试结果有效，必须满足仪器关于样品厚度与质量的最低要求，因为非常小或薄的样品可能不满足这个条件。
EDX系列能量色散光谱仪操作规范
5.2.6测试报告保存：测试结束后，测试界面系统会自动弹出对话框，点击“确定”打开报告，将报告编号
和生成批号信息补充完整。报告编号原则为：HS-四位测试日期+两位流水号，如：HS-2020052801,
Cl）元素测量后如果是粘附性物质必须更换载物膜后再测量无卤元素），重新初始化点检
标准样，测试时放置足够多的样品等。
6.保养及注意事项
6.1要保持测试仪器箱内的清洁，在每次试验完毕后及时取出样品，对箱内外进行清洁。
6.2定期检查个插头是否插好，开关是否完好，仪器软件与硬件是否正常运行。
6.3本仪器必须经过专业的培训并持有相关仪器上岗证后才能操作使用。
《拨款申请<AR>》
《采购申请单》
9.采购按交期要求下单于第三方检测；
10.项目跟进试验相关进度；
11.是否按送检要求做测试？
12.内部测试方法确认；
《测试记录》
实验室
采购
研发ห้องสมุดไป่ตู้
《测试记录》
13.发现异常及时反馈送检单位及相关单位；
14.必要时重新确认样品信息、设备、测试方法及标准是否正确？
《草版报告》
6.4打开和关闭测试仪器盖时应轻开轻关，否则容易损坏仪器箱内的精密零部件。
6.5载物膜需定期更换，不可直接用裸手触摸以防汗液粘附在载物膜上。
6.6载物膜应使用食品级的保鲜膜并每周更换一次，否则会影响测量结果。
6.7测试样品的高度不得超出仪器测试箱内的高度，如果超出则需裁切部分使得保护盖能盖紧，样品必须平面贴
能量色散型X射线荧光分析仪EDX设备操作说明书
設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A0一﹑功能鍵說明主機﹕用于放置待測物計算機﹕用于控制周邊設備。
打印機﹕用于列印相關數據二﹑操作說明1.機器連接﹕將主機電源線插入穩壓器110V輸出端﹔將穩壓器輸出線插入UPS輸入端充電﹔將計算機電源線插入UPS輸出端﹔將打印機電源線插入主機輸出110V端﹔列印機﹑主機﹑鍵盤﹑鼠標與主機相連既可。
UPS﹕斷電后提供穩定的電源給計算機﹐避免計算機資料丟失。
穩壓器﹕用于提供110V電源給主機并提供給UPS充電。
核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.開機﹕2.1確認連線無誤后﹐將穩壓器電源開關撥向“ON”狀況﹐且穩壓器指針指在110V時﹐既可按下圖步驟開啟設備。
2.3.按下計算機桌面上的“EDX Sofrware”圖標﹐計算機即出現下圖對話框。
2.4.按下上圖中的“維護”圖標﹐計算機彈出如下畫面。
點擊下圖“儀器初始化”圖標﹐可以聽到快門和瀘光片動作聲音。
校正正常“儀器狀態欄”均顯示OK﹐表示校正成功。
核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.5.按下上圖中的“儀器設置”圖標﹐計算機顯示儀器設置對話框如下畫面﹕按下下圖儀器設置對話框中的“執行啟動”圖標。
即對X光管進行預熱﹐此時需等待30分鐘。
以確保儀器工作于穩定狀態﹐否則測量值誤差大。
2.6.X光管預熱30分鐘后將樣品“A750”放入主機X光管窗口處﹐如下圖﹕2.7.點擊下圖“儀器校正”圖標﹐計算機顯示“儀器校正”對話框。
按下儀器校正對話框的“開始”圖標﹐儀器進行能量校正并顯示校正中﹐請稍等……核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.8. 校正完成后﹐在“分析組別”內選擇定性/定量easy組別測試A750﹐以判定校正是否成功。
EDX系列能量色散光谱仪操作规范
6.8仪器周围无强烈震动，无腐蚀性气体和易燃易爆气体存在。
6.9标样的有效期为1年，过期后需重新检定或申购。
6.10操作仪器时，操作人员需要距离仪器超过50cm。
6.测试流程图：
责任单位
输入
流程图
重要事项
输出
1.测试要求是否明确？
2.样品是否满足要求？
实验要求
3.
《产品测试申请书》
《拨款申请<AR>》
《采购申请单》
9.采购按交期要求下单于第三方检测；
10.项目跟进试验相关进度；
11.是否按送检要求做测试？
12.内部测试方法确认；
《测试记录》
实验室
采购
研发
《测试记录》
13.发现异常及时反馈送检单位及相关单位；
14.必要时重新确认样品信息、设备、测试方法及标准是否正确？
《草版报告》
3.定义
无
4.权责
4.1营销部以外来文件的方式输入客户对环保物质的测试标准及要求发行至实验室和相关单位。
4.2送测单位负责填写样品检测申请单，申请单填写完整后将样品和产品检测申请单一起送测实验室。
4.3实验员负责测试设备的日常点检，保养维护、样品测试及报告编制。
4.4实验室主管负责组织实施规定范围内的测试、报告审核及异常处理。
品放置测试漏桶里（表面平整且测试面积足够大的可以直接放置测试区域），切记样品需覆盖整个测试区域，并且测试界面的探头的十字部必须在被测样品上，确认无误后按“开始键”进行测试。
5.2.6测试报告保存：测试结束后，测试界面系统会自动弹出对话框，点击“确定”打开报告，将报告编号
和生成批号信息补充完整。报告编号原则为：HS-四位测试日期+两位流水号，如：HS-2020052801,
EDX系列能量色散光谱仪操作规程
EDX系列能量色散光谱仪操作规程一. 目的：为更好的了解、使用、保养此仪器，能更精准的得到金属材料化学成分测试的结果并对此进行分析，特制订此规程。
二. 范围：本规范规定了仪器的基本操作、仪器的维护和保养、安全注意事项及常见故障处理。
三. 仪器的整机外观及安装环境要求：3.1 整机外观1、正面图：1)样品腔罩：样品腔上盖，握住把手可自由合开。
2)液晶屏：显示仪器管押，管流，真空度等参数。
3)样品平台：放置待检测的样品，其中心位置为测量窗口。
4)高压指示灯：显示X光管高压状态。
亮：工作状态；暗：未开启高压。
5)电源指示灯：显示仪器电源状态。
亮：开机状态；暗：关机状态。
2、背面图：USB接口1：通过USB数据线连接电脑主机，以使用仪器内建的摄像头。
USB接口2：通过USB数据线连接电脑主机，以实现仪器和电脑之间的通信。
电源开关：开启与关闭仪器电源。
ON:开机；OFF:关机。
电源接口1/电源接口2：连接电源线（根据电源线插头类型选择其一）。
风扇1/风扇2：仪器散热。
抽真空接口：通过螺纹管连接抽真空泵。
3.2 安装环境要求仪器安装前请仔细阅读以下注意事项：1.确保充足的安装环境，仪器每一侧距墙、门或其他物器的距离应保持在30cm以上，以便操作时不受限制。
2.房间要进行特别的防X射线装置处理（如采用防辐射墙料和门窗）；3.房间内要配备冷暖空调/电脑/打印机等设备。
4.房间不宜有水源、热源、明火、强电磁干扰、易挥发物、易燃物、大量积尘及阳光直射。
5.避免将本机安装在温度极低、温度极高或过热的位置。
6.切勿将本机安装在不平稳的台面、柔软表层（如沙发、地毯等）或易受震动的位置。
四.作业内容：4.1 基本操作4.1.1 开关机开机前请先确保电源、计算机、打印机与仪器间已正常连线。
开机步骤为：1.打开总电源开关；2.打开仪器电源开关；3.打开打印机开关；4.打开计算机主机电源。
注意：仪器应配有交流净化稳压电源，以保证电压稳定。
EDX8600能量色 散光谱仪使用说明操作规程
文件版次 EDX8600能量色散光谱仪使用说明操作规程页次共5页文件编号制定部门实验室生效日期1、目的：确保环境管理物质符合标准要求2、范围：适用于公司原材料、成品、半成品、辅助材料等3、操作规程：3.1、设备确认在使用设备前，首先确认设备运作无异常后方可进行实验。
3.2、开启设备开启设备（电脑及Rohs测试仪器）电源，待进入Windows操作界面后，让仪器待机2-3分钟，启动进入测试程序。
点击“预热”按钮。
仪器需要预热30分钟以上，预热完成后，仪器才可工作。
注：仪器预热是每天测试准备前必须步骤，当天只需预热一次。
如果仪器关机时间达半小时以上重新开机，则需重新预热。
3.3、初始化预热完毕后，点击初始化按钮。
会出现如下提示窗口：按照提示放入银片，点击“OK”设备进行初始化。
初始化过程需要持续几秒到几十秒的时间。
初始化成功后，状态栏的峰通道值将显示1105。
否则，重新进行初始化,直到峰通道值为1105为止。
注：初始化是测量样品前的一个非常重要的步骤，一般初始化3次左右。
初始化可以让仪器的各方面恢复到正常测量状态，让测试结果准确。
如果设备长时间持续运行测试，则要求每小时初始化一次。
开机初始化后，使用“标准件”进行校准。
如果检测数据与标准数据相符，则设备可以继续使用检测，如果检测数据与标准值不相符，则要联系设备管理人员进行处理，直到数据相符为止。
如果设备长时间持续运行测试，则要求每4个小时使用“标准件”进行校准一次。
实验操作人员拿取银片、标准件及待检测样品时必须佩带手套。
银片、标准件及液体测量器具使用结束后要放到盒子里。
3.4、设置测量时间测量时间一般为200秒，可通过系统的设置窗口进行修改。
3.5测量样品3.5.1将测量样品放入试验设备中。
如图所示（红色方框）位置。
注意：样品在放置时需将样品的平面位置接触圆形探头上面。
1 页共 5 页3.5.2点击工具栏“开始”按钮，会弹出如下窗口，如果发现没有“校正曲线”选择框，请选择工具栏的“手动测量”。
EDX系列仪器作业指导
岛津EDX 能量色散型荧光X 射线分析仪操作步骤指南使用前，应首先检查EDX 内的液态氮容量，（装满后总容量为3 L ,正常使用状态下每天消耗量约为1L , 平时应经常检查，及时补充，第一次加注液氮或是液氮耗尽后补加，均需要等待30分钟 ，以便机器充分冷却.）第1步：开机1、开启EDX 电源开关2、启动电脑主机开关3、启动显示器开关4、OS 运行后，点击“EDX-Software”启动分析软件， 关闭“分析”窗口。
第2步：初始化单击“维护”图标，单击“初始化仪器”（对仪器进行初始化），等待数分钟，图示2中所有项目显示OK ， 进行下一步操作。
第3步：开启X 射线单击“仪器设置”，单击右下角“执行设置”图标，查看EDX 面板上“X-RAY”灯已亮，等待30分钟进行下一步操作。
第4步：能量校正单击“仪器校正”，在“能量/半峰宽FWHM 校正”框中点击“是”，在样品室中放置A750标样 ，单击“开始”，进行能量校正。
待能量校正后关闭校正窗口。
第5步：仪器检查单击“分析”窗口，单击分析组“分析组别”， 选择点击“定性-定量”项目， 选择“easy”， 单击“确认”，输入样品名称（A750或SUS ），单击“确认”，单击“开始”。
测试完成后，结果如果在下列范围内：A750：Al 〉85%；Sn 、Si 、Cu 有数值。
SUS ：Fe68~72％,Cr17~19%,Ni7~9%则可以进入下一个步骤，否则必须重新进行步骤四。
也可以选择对应的程序对已知样品进行分析。
与标准值比较。
判定是否在允许的误差范围内第6步：漂移分析当点检分析超出允许差时进行漂移分析，确保分析的准确性。
方法：单击分析→样品序列→样品登记→分析组别（选中所需）→测试目的（选中标准化样品分析）→确定→开始”。
测试完成后，结果如果在下列范围内：0.8~1.2则可以进入下一个步骤，否则必须重新制作工作曲线。
第7步：样品分析放置好样品后，单击“分析”窗口，单击“分析组别”，选择“定量”或“定性半定量”项目，选择“某某”组别，单击“确认”，输入样品名称，单击“确认”，单击“开始”。
Q JD J07027-2010EDX 系列能量色散光谱仪操作规程
J/1浙江星星家电股份有限公司企业标准 EDX 系列能量色散光谱仪操作规程Q/JD J07027-20101 实验室应配有空调，防止温差过大，温度应保持在15℃～30℃之间，湿度应保持在45％～70％之间。
2 仪器应配有交流净化稳压电源，保证电源稳定。
3 开机：开机顺序：打开稳压电源 打开测试主机的电源 打开打印机电源打开计算机主机电源 启动测试程序。
4 开机后，仪器需要预热15～30分钟后，才可以进行正常的测试工作。
5 放样品时要注意清洁，不可使样品尘粒掉到测试窗口内，操作设备还要轻拿轻放。
6 探测器窗口为铍金属，厚度在微米级，受外力极易破坏。
探测器铍窗损坏，有空气进入，可直接导致探测器报废。
因此，不得用任何物品接触探测器窗口。
（探测器铍窗损坏不予保修）7 测量不同种类的样品，应选用不同的测试类，并根据提示使用相应的准直器，才能得到有效的测试效果。
8 关机顺序：退出测试程序 关计算机主机 关测试主机 关打印机电源 关稳压电源 9 仪器的维护和保养：a) 仪器应由专门人员负责，任何其他人员不得搬动、操作此仪器；b）此仪器为精密仪器，测量中要避免受到干扰。
例如：电机、振动、电焊、电磁、高压等； c）保持仪器干燥。
雨水、湿气、和液体含有矿物质，会腐蚀精密部件；d）不要在有灰尘或肮脏的地方使用或存放仪器。
这样会污染它的光路系统； e）不要将仪器存放在过热的地方。
高温会缩短电子器件的寿命、毁坏电池；f）不要将仪器放在过冷的地方。
否则当仪器温度升高（至常温）时，仪器内会形成潮气，这会毁坏电路板。
建议测试室里最好配置空调；g）不要试图拆开仪器。
非专业人员对仪器的处理会损坏仪器；h) 不要用烈性化学试剂，清洗剂或强洗涤剂清洗仪器。
用软布擦拭灰尘。
如有污点，请用酒精棉球轻轻擦净；i) 若仪器放置不用时，就需要用防尘罩盖好，放在干燥、通风的安全之处；j) 向样品腔内放样品时，一定要注意清洁，不可使样品尘粒掉入其中，否则会污染X 光管和探测器窗口，造成测量失准和探头损坏。
EDX-1800B操作指引
EDX-1800B操作指引
1.0 目的
规范测试人员操作步骤,为测试及维护保养过程提供指引。
2.0 适用范围
适用于我司EDX-1800B能量散型X荧光光谱仪的测试及维护。
3.0 操作流程图
3.1操作流程图
3.2实际页面操作图；
3.3.1样品为纸张、油墨、塑胶、橡胶等。
选择“Polyethylene”PE曲线
3.3.2样品为不锈钢、铁等，选择“Steel”Fe曲线
3.3.3样品为铜、铜合金等，选择“Brass.zinc”曲线
3.3.4样品为焊锡的，选择“Solder”曲线
3.3.5样品为铝、铝合金等，选择“Magnalium”MgAl曲线
4.0数据记录：
4.1点检测试结束，抄录结果。
对比实测值是否达到标准。
4.2 每项均一物质测试后，将结果记录在《ROHS物料检测报告》，并根据《有害物质管控标准》判定结果是否符合ROHS标准。
4.3 所有的物料来料都需对RoHS测试，抽检频次参照《原材料环保风险等级表》取样、测试；
5.0关机流程
4.1 关闭ROHS测试软件，关闭电脑。
4.2 关闭EDX-1800B仪器电源开关。
4.3 关闭UPS电源，再长按UPS电源的“OFF”电源键直到UPS 灯灭或没有运作声响。
6.0 参考文件
5.1《EDX—1800B产品说明书》
5.2《原材料环保风险等级表》
5.3《产品有害物质控制管理程序》
7.0 质量记录
6.1《RoHS物料检验报告》。
EDX-720光谱仪操作介绍
编制：周镜松
编制说明 • 为规范RoHS检测操作的正确性及重复性，特 制定本规程，以供计量与实验课新员工培训及 相关部门人员参考。
X射线荧光光谱仪
• 用途：快速筛选测定RoHS指令 的环境限制规定的5元素6物质， 对固体、粉末和液体进行非破 坏性快速准确的定性和定量分 析 。 • 型号：EDX-720E • 编号：JZ/82 • 仪器厂商：日本岛津 • 精确度：1ppm • 购置日期：2006.10
3
X射线荧光光谱仪外观结构
4
X射线荧光光谱仪检测原理
5
X射线荧光光谱仪操作
1.仪器准备
检查液氮是否充足 液氮存量深度应大于3cm。
一次不能加大于半壶的 液氮。
加液氮时要防止液氮 溅出。
6
2.仪器预热
X射线荧光光谱仪操作
①按先后顺序：开启EDX-720电源开关→ 开启电脑主机→进入WINDOWS桌面→双击 “EDX-Software”启动
5.关闭仪器
单击“维护”→仪器设置→
执行停止
17
查看灯已关闭→等待20min →关闭软件→关闭电脑主 机电源→关EDX-720电源
18
结束！
19
9
X射线荧光光谱仪操作
3 样品准备
10
X射线荧光光谱仪操作
4.样品检测
样 品 测 试 位 置
①按 “OPEN”开启样品室盖→将样品置于测试位置→双击桌面
的 “EyeXRF2K”图标，查看样品放好对正测试点后，关闭CCD。
11
②单击“分析”→ 单 击 “ 分 析 组 别”→选择“定量” （ RoHS 分 析 ） 或 “定性-定量”（成 分分析）→“确认”
EDX-700说明书上.
4．4 有标，块样 FP 法的定量分析……………………………………..108 4．4．1 制作分析条件………………………………………………..108 4．4．2 分析一个标样………………………………………………..117 4．4．3 计算一个灵敏度系数………………………………………..121 4．4．4 分析一个未知样……………………………………………..122
处理 HE 气时的注意事项
在本仪器上，氦气是选购件。 氦气有如下的特征。 它是一种无色，无味，无毒的气体。但是，如果氦气大量的泄露，会引起 氧气的缺乏。一旦发生泄露，需要房间有良好的通风。至于别的特征，它 比空气轻，一旦发生泄露，它会停留在房间的上部。
使用时，要遵循如下预防措施。
（1） 仪器要与氦气瓶用管路连接。千万不要践踏和弯曲管路。 （2） 万一需要较长的管路，例如，安装时氦气瓶离仪器较远，则要求
有漏气处。 4. 紧急情况处理办法 一旦遇到火险，将气瓶移到安全处。如果没有时间这么做，为防止气瓶
被运到安全处前气温升高，要将气瓶内的气体放出或用水冷却气 瓶。 如果以上的措施不能实现，请与消防部门联系。
10
管理信息
＝＞这些信息参考 CE 产品的标准
欧洲 本产品达到 ENC DIRECTIVE 89/336/EEC 和 LOW VOLTAGE DIRECTIVE 73/23/EEC 的要求。
修部件的使用期后，该部件可能会失效。除了制造商适应于岛津说 明的真品，更换部件都提供部件使用日期。 （7）微软的 WIN 和 WINNT 是微软在美国或别的国家的商标或注册商标。 在这本手册中出现的别的公司名称和产品名称都是被相关的公司注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 目的：为更好的了解、使用、保养此仪器，能更精准的得到金属材料化学成分测试的结果并对
此进行分析，特制订此规程。
二. 范围：本规范规定了仪器的基本操作、仪器的维护和保养、安全注意事项及常见故障处理。
三. 仪器的整机外观及安装环境要求：
3.1 整机外观
1、正面图：
1)样品腔罩：样品腔上盖，握住把手可自由合开。
2)液晶屏：显示仪器管押，管流，真空度等参数。
3)样品平台：放置待检测的样品，其中心位置为测量窗口。
4)高压指示灯：显示X光管高压状态。
亮：工作状态；暗：未开启高压。
5)电源指示灯：显示仪器电源状态。
亮：开机状态；暗：关机状态。
2、背面图：
USB接口1：通过USB数据线连接电脑主机，以使用仪器内建的摄像头。
USB接口2：通过USB数据线连接电脑主机，以实现仪器和电脑之间的通信。
电源开关：开启与关闭仪器电源。
ON:开机；OFF:关机。
电源接口1/电源接口2：连接电源线（根据电源线插头类型选择其一）。
风扇1/风扇2：仪器散热。
抽真空接口：通过螺纹管连接抽真空泵。
3.2 安装环境要求
仪器安装前请仔细阅读以下注意事项：
1.确保充足的安装环境，仪器每一侧距墙、门或其他物器的距离应保持在30cm以上，以便
操作时不受限制。
2.房间要进行特别的防X射线装置处理（如采用防辐射墙料和门窗）；
3.房间内要配备冷暖空调/电脑/打印机等设备。
4.房间不宜有水源、热源、明火、强电磁干扰、易挥发物、易燃物、大量积尘及阳光直射。
5.避免将本机安装在温度极低、温度极高或过热的位置。
6.切勿将本机安装在不平稳的台面、柔软表层（如沙发、地毯等）或易受震动的位置。
四.作业内容：
4.1 基本操作
4.1.1 开关机
开机前请先确保电源、计算机、打印机与仪器间已正常连线。
开机步骤为：
1.打开总电源开关；
2.打开仪器电源开关；
3.打开打印机开关；
4.打开计算机主机电源。
注意：
✩仪器应配有交流净化稳压电源，以保证电压稳定。
✩请不要在电源插头周围对方物品，以免紧急情况下快速拔出插头。
✩如发现本品有冒烟、发热、异味或异常噪音等，请立即关闭电源开关、拔出电源插头、切勿使用本机。
4.1.2 取放样品
请按以下方法取放样品：
1.握住样品腔罩把手开启样品腔；
2.将待检测的样品放在样品台上；
3.关闭样品腔罩，即可进行检测；。
