气缸 气动马达分析
气动马达工作原理
气动马达工作原理
气动马达是一种利用压缩空气作为动力源的驱动装置，它在工业生产中起着至关重要的作用。
而了解气动马达的工作原理，对于提高设备运转效率，延长设备使用寿命具有重要意义。
首先，气动马达的工作原理是基于气体动力学原理的。
当压缩空气进入气动马达内部时，由于气体分子的运动，产生了一定的压力和动能。
这些压力和动能将驱动气动马达内部的转子或活塞运动，从而实现能量转换和机械运动。
其次，气动马达的工作原理还与气体的膨胀性质有关。
在气动马达内部，压缩空气在高压状态下进入，而在气动马达内部的工作腔内，气体会发生膨胀，从而产生推动力，驱动机械装置运转。
这种膨胀性质使得气动马达能够实现高效的能量转换，同时也减少了对环境的污染。
此外，气动马达的工作原理还涉及到气体的压力和流动控制。
通过控制气体的压力和流量，可以实现对气动马达的输出功率和转速的调节。
这种灵活的控制方式使得气动马达能够适应不同工作场合的需求，提高了设备的适用性和灵活性。
总的来说，气动马达的工作原理是基于气体动力学原理、气体的膨胀性质以及气体的压力和流动控制。
通过这些原理的相互作用，气动马达能够实现高效的能量转换和机械运动，从而在工业生产中发挥着重要作用。
在实际应用中，了解气动马达的工作原理有助于我们更好地进行设备维护和故障排除，同时也能够指导我们合理选择气动马达，并进行合理的使用和控制。
希望通过本文的介绍，能够让大家对气动马达的工作原理有一个更加清晰的认识，为工业生产的发展贡献自己的一份力量。
气缸分析报告
气缸分析报告1. 概述本报告对气缸进行了全面的分析，主要包括气缸的结构、工作原理、故障诊断及维护等方面的内容。
通过对气缸的详细分析，旨在提供对气缸进行有效维护和故障排除的指导，以保障机械设备的正常运行。
2. 结构与工作原理2.1 结构气缸是工程机械中常用的一种元件，主要由气缸体、活塞、活塞杆、活塞环等部件组成。
其中，气缸体是气缸的主要部分，通常由铸铁或铸钢制成，具有良好的强度和耐磨性。
活塞是气缸中的移动部件，主要起到气体密封和产生压力的作用。
活塞杆是活塞与连杆相连接的部分，用于控制活塞的运动。
2.2 工作原理气缸根据工作介质不同，可分为气动气缸和液压气缸两种类型。
本报告主要针对液压气缸进行分析。
液压气缸的工作原理是通过液体介质的压力将活塞推动，将压力转变为线性运动。
液压气缸通过液压泵将液体介质（通常是油）推至气缸内，当液体填充气缸时，活塞受到压力作用向外移动，从而产生机械运动。
当液压介质以相反的方向流动，活塞则向内移动。
3. 故障诊断与维护3.1 故障诊断气缸常见的故障包括密封失效、磨损、松动等。
正确诊断和排除故障对保障机械设备的正常运行至关重要。
3.1.1 密封失效密封失效是气缸常见的故障之一。
当气缸的密封件老化或损坏时，会导致气体或液体泄漏，进而影响气缸的工作效果。
常见的故障表现包括气缸漏油或漏气，活塞运动不畅等。
3.1.2 磨损气缸的磨损是由于长时间运行或使用不当导致的。
磨损程度较轻时，通常只需更换活塞环或密封件即可修复。
而磨损严重时，需要更换整个气缸体或活塞。
3.1.3 松动气缸松动可能导致机械运动不稳定或杂音产生。
定期检查气缸的紧固螺栓是否松动，必要时进行调整和紧固。
3.2 维护为了保证气缸的正常运行，需要进行定期的维护工作。
以下是一些常见的维护措施：•清洁：定期清洁气缸，防止灰尘和污垢的积聚，影响气缸的密封效果。
•润滑：确保气缸的各个部件充分润滑，减少摩擦和磨损。
•密封件维护：定期检查和更换气缸的密封件，确保密封效果良好。
气动马达原理
气动马达原理
气动马达是一种利用压缩空气产生动力的设备。
其工作原理是通过将压缩空气引入马达内部，利用气体的压力和流动来推动转子运动。
气动马达的主要构造包括马达壳体、转子、进出气口和密封装置。
当压缩空气通过进气口进入马达内部时，由于进气口与转子之间存在一定的角度差，空气会形成一个高速旋转的涡流。
这个涡流会带动转子旋转，从而转化为机械能。
在转子转动的同时，马达壳体内的压缩空气会由于旋转而产生离心力。
离心力会使得空气沿着马达壳体内的螺旋形通道向外推动。
这样，装置就能够产生持续的动力输出。
为了确保气动马达的正常运行，密封装置发挥着重要的作用。
密封装置能够防止压缩空气泄漏，保持压力稳定。
同时，它还可以减少能量损失，提高设备的效率。
除了上述原理，气动马达还具备一些其他的特点。
首先，它没有电机和传动装置，因此结构相对简单，维护成本较低。
其次，由于压缩空气可以较为方便地产生和储存，这种马达具有较高的启动灵敏度。
再次，气动马达可以在较宽的工作温度范围内使用，适应性较强。
总的来说，气动马达通过利用压缩空气产生动力，实现了一种高效、可靠的动力传递方式。
在工业和机械领域，它得到了广泛的应用。

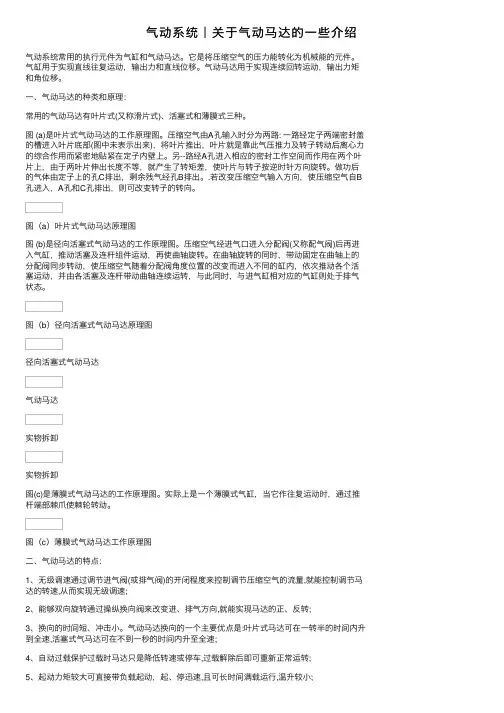

气动系统｜关于气动马达的一些介绍
⽓动系统｜关于⽓动马达的⼀些介绍⽓动系统常⽤的执⾏元件为⽓缸和⽓动马达。
它是将压缩空⽓的压⼒能转化为机械能的元件。
⽓缸⽤于实现直线往复运动，输出⼒和直线位移。
⽓动马达⽤于实现连续回转运动，输出⼒矩和⾓位移。
⼀、⽓动马达的种类和原理：常⽤的⽓动马达有叶⽚式(⼜称滑⽚式)、活塞式和薄膜式三种。
图 (a)是叶⽚式⽓动马达的⼯作原理图。
压缩空⽓由A孔输⼊时分为两路: ⼀路经定⼦两端密封盖的槽进⼊叶⽚底部(图中未表⽰出来)，将叶⽚推出，叶⽚就是靠此⽓压推⼒及转⼦转动后离⼼⼒的综合作⽤⽽紧密地贴紧在定⼦内壁上。
另--路经A孔进⼊相应的密封⼯作空间⽽作⽤在两个叶⽚上，由于两叶⽚伸出长度不等，就产⽣了转矩差，使叶⽚与转⼦按逆时针⽅向旋转。
做功后的⽓体由定⼦上的孔C排出，剩余残⽓经孔B排出。
.若改变压缩空⽓输⼊⽅向，使压缩空⽓⾃B 孔进⼊，A孔和C孔排出，则可改变转⼦的转向。
图（a）叶⽚式⽓动马达原理图图 (b)是径向活塞式⽓动马达的⼯作原理图。
压缩空⽓经进⽓⼝进⼊分配阀(⼜称配⽓阀)后再进⼊⽓缸，推动活塞及连杆组件运动，再使曲轴旋转。
在曲轴旋转的同时，带动固定在曲轴上的分配阀同步转动，使压缩空⽓随着分配阀⾓度位置的改变⽽进⼊不同的缸内，依次推动各个活塞运动，并由各活塞及连杆带动曲轴连续运转，与此同时，与进⽓缸相对应的⽓缸则处于排⽓状态。
图（b）径向活塞式⽓动马达原理图径向活塞式⽓动马达⽓动马达实物拆卸实物拆卸图(c)是薄膜式⽓动马达的⼯作原理图。
实际上是⼀个薄膜式⽓缸，当它作往复运动时，通过推杆端部棘⽖使棘轮转动。
图（c）薄膜式⽓动马达⼯作原理图⼆、⽓动马达的特点：1、⽆级调速通过调节进⽓阀(或排⽓阀)的开闭程度来控制调节压缩空⽓的流量,就能控制调节马达的转速,从⽽实现⽆级调速;2、能够双向旋转通过操纵换向阀来改变进、排⽓⽅向,就能实现马达的正、反转;3、换向的时间短、冲击⼩。
⽓动马达换向的⼀个主要优点是:叶⽚式马达可在⼀转半的时间内升到全速,活塞式⽓马达可在不到⼀秒的时间内升⾄全速;4、⾃动过载保护过载时马达只是降低转速或停车,过载解除后即可重新正常运转;5、起动⼒矩较⼤可直接带负载起动，起、停迅速,且可长时间满载运⾏,温升较⼩;6、功率范围及转速范围较宽。

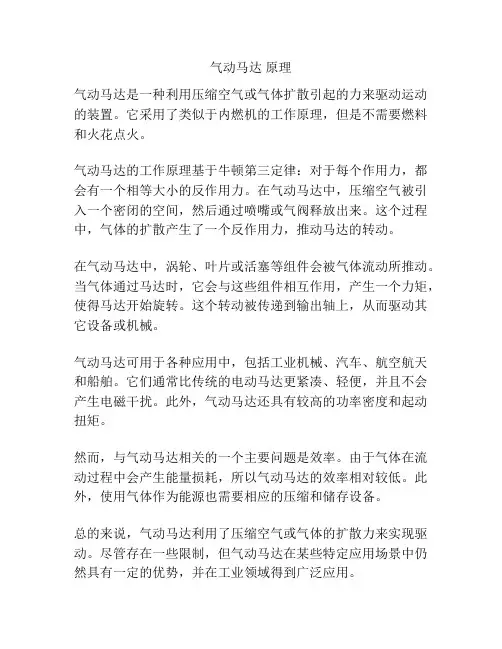

气动马达 原理
气动马达原理
气动马达是一种利用压缩空气或气体扩散引起的力来驱动运动的装置。
它采用了类似于内燃机的工作原理，但是不需要燃料和火花点火。
气动马达的工作原理基于牛顿第三定律：对于每个作用力，都会有一个相等大小的反作用力。
在气动马达中，压缩空气被引入一个密闭的空间，然后通过喷嘴或气阀释放出来。
这个过程中，气体的扩散产生了一个反作用力，推动马达的转动。
在气动马达中，涡轮、叶片或活塞等组件会被气体流动所推动。
当气体通过马达时，它会与这些组件相互作用，产生一个力矩，使得马达开始旋转。
这个转动被传递到输出轴上，从而驱动其它设备或机械。
气动马达可用于各种应用中，包括工业机械、汽车、航空航天和船舶。
它们通常比传统的电动马达更紧凑、轻便，并且不会产生电磁干扰。
此外，气动马达还具有较高的功率密度和起动扭矩。
然而，与气动马达相关的一个主要问题是效率。
由于气体在流动过程中会产生能量损耗，所以气动马达的效率相对较低。
此外，使用气体作为能源也需要相应的压缩和储存设备。
总的来说，气动马达利用了压缩空气或气体的扩散力来实现驱动。
尽管存在一些限制，但气动马达在某些特定应用场景中仍然具有一定的优势，并在工业领域得到广泛应用。
气动马达原理动画演示
气动马达原理动画演示气动马达是一种利用气体压力来驱动转动的装置，它在工业生产中起着非常重要的作用。
通过气动马达原理的动画演示，我们可以更直观地了解气动马达的工作原理和结构特点。
首先，让我们来看一下气动马达的结构。
气动马达通常由气缸、转子、定子、进气口和排气口等部件组成。
气缸是气动马达的主体部件，它内部装有转子和定子。
进气口和排气口则用于控制气体的进出。
整个结构简单而紧凑，适用于各种工业场合。
接下来，让我们进入气动马达的工作原理部分。
当气体进入气缸时，气缸内的转子就会受到气体压力的作用而开始转动。
转子的转动会带动定子一起转动，从而产生动力输出。
这种工作原理与内燃机类似，都是通过燃烧或压缩气体来驱动机械运动。
通过动画演示，我们可以清晰地看到气动马达内部的工作过程。
当气体进入气缸时，转子开始转动，定子随之转动，从而驱动外部设备进行工作。
整个过程简单高效，能够满足各种工业生产的需求。
除了工作原理，气动马达的优点也是我们需要了解的重点之一。
首先，气动马达不会因为过载而烧坏，因为气体的压力是可控的，这在某些需要长时间连续工作的场合非常重要。
其次，气动马达的维护成本低，因为它的结构简单，零部件少，不易出现故障。
最后，气动马达的使用寿命长，能够适应各种恶劣的工作环境，稳定可靠。
通过动画演示，我们可以更生动地了解气动马达的工作原理和结构特点，这有助于我们在实际工作中更好地应用气动马达，提高生产效率，降低成本。
总的来说，气动马达原理的动画演示为我们提供了一个直观、清晰的学习工具，让我们更好地了解气动马达的工作原理和结构特点。
通过深入学习和实践，我们可以更好地应用气动马达，为工业生产提供更加稳定可靠的动力支持。
希望大家能够通过动画演示，对气动马达有更深入的了解，为工业生产的发展贡献自己的力量。
微型气马达原理
微型气动马达原理与应用
微型气动马达是一种利用压缩空气或气体推进剂作为能源的小型动力装置，其工作原理基于气体动力学的基本原理。
这种马达通过将气体动能转换为机械能来实现驱动，具有体积小、重量轻、效率高等优点，被广泛应用于各种微型设备和系统中。
工作原理
微型气动马达的工作原理主要分为吸气、压缩、扩散和排气四个步骤：
吸气阶段：活塞下行时，气缸容积增大，形成低气压区域，外界空气通过进气阀进入气缸。
压缩阶段：活塞上行时，气缸容积减小，气体被压缩，同时进气阀关闭，阻止气体倒流。
扩散阶段：活塞再次下行时，排气阀打开，气体经过排气阀流出，气体的能量转化为机械能推动活塞运动。
排气阶段：活塞上行时，排气阀关闭，再次进行吸气，形成循环。
这一循环使得微型气动马达能够持续地将压缩空气的能量转化为机械动力输出。
优势与应用
微型气动马达在许多领域展现出独特的优势：
小型化：体积小、重量轻，适用于空间受限的微型设备和系统。
高效率：能够将输入的气体能量有效转换为机械能，提供稳定
而可靠的驱动力。
广泛应用：在微型机器人、传感器系统、流体控制系统、制冷系统等领域有着广泛的应用。
挑战与未来展望
然而，微型气动马达仍然面临一些挑战：
气源依赖性：对稳定气体供应的高要求。
噪音和振动：在高速运转时产生的噪音和振动问题。
未来，通过不断的研究和创新，改进微型气动马达的性能和稳定性，有望进一步推动其在微型技术领域的广泛应用。
随着科技的进步，微型气动马达将为各种微型设备的发展提供更多可能性，成为推动现代科技进步的有力工具。
气动马达工作原理
气动马达工作原理
气动马达工作原理是基于压缩空气产生动力驱动马达转动的原理。
它是将压缩空气通过进气口进入马达内部，经过气流控制装置进行调节，然后通过气压使马达内的活塞运动。
气动马达的关键部件之一是活塞。
活塞内部有一个气缸，气缸两端分为气室和排气室。
当压缩空气进入气室时，由于气体的压力差，活塞会被迫向排气室移动。
这就会在气室一侧产生压力，将马达带动转动。
同时，为了使马达保持连续转动，气流控制装置会周期性地改变压缩空气的进入和排出。
通过不断调整控制装置的工作状态，可以使气动马达保持稳定的旋转速度和动力输出。
气动马达的工作原理基于压缩空气产生力和运动，使其适用于各种需要驱动力传递的场合。
例如，气动马达常用于工业自动化生产线中，用于驱动输送带、旋转机械等。
由于气动马达无需电源供给，结构简单，维护方便，因此在一些恶劣环境或无电源场合也得到广泛应用。
综上所述，气动马达工作原理是通过压缩空气产生动力驱动马达转动。
通过控制气流进出和活塞运动，实现马达的稳定转速和动力输出。
这种工作原理使得气动马达在各种工业领域有着广泛的应用前景。
12-13汽缸与气马达09
二、排气节流阀 功用：安装在执行元件的排气口处，用来 控制执行元件排入大气中气体的流量并 降低排气噪声。
应用
四、快速排气阀的应用 装于换向阀与气缸之间，使气缸的排 气过程不经过换向阀即可完成。
总结
方向控制阀的分类； 方向控制阀的结构特点及工作原理； 流量控制阀； 压力控制阀。
（3） 溢流阀的应用
3、顺序阀 顺序阀的作用是依靠气路中压力 的大小来控制机构按顺序动作。顺序 阀常与单向阀并联结合成一体，称为 单向顺序阀。 气动装置不便安装行程阀而要依 据气压的大小来控制两个以上的气动 执行机构的顺序动作时，就要用到顺 序阀。
单向顺序阀的工作原理
工作原理
当压缩空气由P口→腔4，
Take a Break
第四节 气动逻辑元件 气动逻辑元件：是一种以压缩空气为工作介质，通 过元件内部可动部件的动作，改变气流流动的方向， 从而实现一定逻辑功能的流体控制元件。 一、分类： 按工作压力分： 高压（0.2~0.8MPa)、低压（0.02~0.2MPa) 、微压 （0.02MPa以下)三种。 按结构形式分：截止式、膜片式、滑阀式和球阀式。 按逻辑功能分：或门、与门、非门、双稳元件
减压阀选择时应根据气源压力确定阀
的额定输入压力，气源的最低压力应 高于减压阀最高输出压力0.1Mpa以上。 减压阀一般安装在空气过滤之后，油 雾器之前。
（3）定值器 定值器即高精度减压阀。结构见图9-13。
规格：0.14MPa 输出范围 0～0.1MPa 0.35MPa 输出范围 0～0.25MPa 性能：气源压力在±10%时，定值器输出 压力不超过0.3%； 气源压力为额定值时，输出压力为 最大值的80%，流量0～600L/h，输出压 力变化﹤±1%。
气动马达的工作原理
气动马达的工作原理
气动马达是一种利用气体压力驱动转动的装置。
其工作原理如下：
1. 气源供应：气动马达需要通过气体供应系统提供压缩气体，常见的气源包括压缩空气或其他惰性气体。
2. 气体进入：压缩气体通过气源管道进入气动马达内部。
3. 气压转换：进入气动马达后，气体被导入一个气压转换装置，通常是一个气缸。
气缸内有气压被转换为机械能的装置，如气缸活塞。
4. 活塞运动：气缸内的气压作用下，活塞开始运动。
当压缩气体进入气缸的一侧，活塞向另一侧移动。
这个运动导致输出轴轴向旋转。
5. 输出轴输出：输出轴与活塞相连，随着活塞的运动，输出轴开始旋转。
输出轴的旋转速度和力矩取决于压缩气体的压力和气缸的设计。
6. 工作控制：为了控制气动马达的运转，可以通过改变气源压力或调整气压转换装置的工作方式来控制输出轴的转速和方向。
需要注意的是，气动马达在工作过程中会产生一定的热量和噪音，同时也需要对气源进行适当的处理，如减压、过滤等，以确保气动马达的正常运行和寿命。
气动马达的原理
气动马达的原理气动马达是一种利用压缩空气作为动力源的驱动装置，它在工业生产中具有广泛的应用。
气动马达的原理主要是通过压缩空气产生的动力来驱动机械设备，从而实现工件的加工、运输等功能。
下面我们将详细介绍气动马达的原理。
首先，气动马达的原理基于气体的压缩和膨胀。
当压缩空气进入气动马达内部时，气体被压缩并储存在气缸中。
随后，通过控制气门的开关，压缩空气被释放并推动活塞向前运动，从而产生动力。
这种压缩和膨胀的过程，实质上是将气体的压力能转化为机械能，从而驱动机械设备的运转。
其次，气动马达的原理还涉及到气体的循环利用。
在气动马达内部，通过不断地循环利用压缩空气，可以实现连续的动力输出。
这种循环利用的过程，不仅可以提高能源利用率，还可以减少对环境的影响，符合可持续发展的理念。
此外，气动马达的原理还包括了对气体流动的控制。
在气动马达内部，通过合理设计气流通道和控制阀门，可以精确地控制气体的流动方向和流量大小，从而实现对马达输出功率的调节。
这种精准的控制能力，使气动马达在工业生产中具有灵活性和高效性。
最后，气动马达的原理还涉及到对气密性的要求。
在工作过程中，气动马达需要保持良好的气密性，以确保压缩空气不会泄漏，从而保证驱动装置的正常运转。
因此，对气缸、活塞等密封件的设计和制造质量要求较高，以确保气密性的可靠性。
总的来说，气动马达的原理是基于压缩空气产生动力，并通过循环利用、气体流动控制和气密性要求等方面的设计和实现，实现对机械设备的驱动。
通过对气动马达原理的深入理解，可以更好地应用和维护气动马达，在工业生产中发挥更大的作用。
气动马达的工作原理
气动马达的工作原理
气动马达是一种利用压缩气体驱动的机械装置，它将气体的能量转化为机械能，实现旋转运动。
以下是气动马达的基本工作原理：
1. 气源供应：气动马达需要连接到一个气源，通常是压缩空气源。
压缩空气通过管道输送到气动马达的进气口。
2. 气体输入：压缩空气进入气动马达，并通过进气口进入气缸内部。
进气口通常与气缸的端盖相连。
3. 活塞运动：气缸内部有一个活塞，当压缩空气进入气缸时，活塞受到推力作用，开始运动。
活塞运动的方向和方式根据气动马达的设计和类型而有所不同。
4. 气体膨胀：活塞运动推动气缸内的气体膨胀，增加气体体积。
由于气体膨胀需消耗能量，它在这个过程中从压缩空气中汲取能量。
5. 机械输出：气缸内的气体膨胀后，需要通过一个机构将气体的膨胀能量转化为旋转运动。
这通常是通过一个连杆转动轴或螺杆装置实现的，将气体的上下运动转变为旋转运动。
6. 动力输出：旋转运动的输出轴可连接到所需的外部设备或机械装置，提供所需的动力。
根据气动马达的设计和用途，旋转轴可以提供不同的扭矩和转速。
总体而言，气动马达利用压缩气体的能量推动活塞运动，并通过膨胀过程，将气体的能量转化为旋转运动，从而提供动力输出。
气动马达在多种工业应用中被广泛使用，如工厂设备、机械驱动和自动化系统等。
气动卷扬机关键部件的性能分析与优化设计
气动卷扬机关键部件的性能分析与优化设计气动卷扬机是一种常见的起重设备，广泛应用于工业、矿山、港口等领域。
其主要由气动马达、减速器、钢丝绳组成。
其中，气动马达是气动卷扬机的关键部件之一，其性能直接影响到气动卷扬机的使用效果。
本文将就气动马达的性能进行分析，并提出优化设计方案。
一、气动马达性能分析1. 性能指标气动马达的主要性能指标包括转矩、功率、转速、效率。
其中，转矩和功率是气动马达的基本指标，转速决定了气动卷扬机的提升速度，效率则反映了气动马达转化气压能为机械能的能力。
2. 工作原理气动马达是利用压缩空气作为动力源的旋转力矩转换机构。
压缩空气在进入气缸后，使得活塞运动，从而驱动转子旋转，产生转矩和功率。
3. 影响转矩的因素（1）气体压力：气体压力越高，活塞收到的压力也越大，进而产生更大的转矩。
（2）活塞面积和活塞行程：活塞面积和行程越大，收到的压力也越大，从而产生更大的转矩。
（3）工作介质：不同的工作介质具有不同的密度和可压缩性，也会影响气动马达的转矩。
4. 优化设计方案为了提高气动马达的转矩和功率，可以采取以下优化设计方案：（1）增加气源压力：气源压力越高，气动马达受力越大，从而可以产生更大的转矩和功率。
（2）增加活塞面积和行程：通过增加活塞面积和行程，可以让气动马达收到更大的压力，进而产生更大的转矩和功率。
（3）选用合适的工作介质：根据工作条件，选择密度适当、可压缩性小的工作介质，可以提高气动马达的转矩和效率。
二、气动卷扬机的优化设计1. 工作原理气动卷扬机的工作原理是将气动马达经过减速器减速后，驱动钢丝绳拉动货物上升或下降。
2. 机构分析气动卷扬机主要由气动马达、减速器和钢丝绳三个部分构成。
（1）气动马达：根据需要的工作能力和效率选择合适的气动马达。
（2）减速器：通过减速器将气动马达的高速旋转转换为钢丝绳的线速度。
（3）钢丝绳：对钢丝绳的质量和强度要求较高，需要定期检查和维护。
3. 优化设计方案为了提高气动卷扬机的效率和安全性，可以采取以下优化设计方案：（1）选用适当的气动马达和减速器组合，合理匹配气动马达和减速器的转速和转矩，提高效率。
气动马达原理
气动马达原理
气动马达原理简介
气动马达原理是一种利用气动能完成机械动作的原理。
气动马达是把压缩空气
放入压缩室内运动，利用压缩空气推动马达内部做力学运动，实现物理运动的马达。
气动马达的原理是利用压缩空气直接驱动马达运转。
气动马达结构
气动马达由动力装置、介质控制系统以及控制电路等几部分构成。
其主要结构
有气动马达本体，空气源及压缩机，以及控制器，介质管路，空气比例调节阀，可调节压力排气阀等。
气动马达工作原理
气动马达通过空气源及压缩机将压缩空气送入动力装置后，在控制器的统一指
挥下，气动马达会发生运动。
当马达准备开始运转时，空气将从空气源进入气动马达的动力装置，利用动力装置内部的旋转机构对其进行压缩，使其发生空气比例上升从而达到运转的目的。
气动马达的应用
气动马达的运行特点丰富其在工业界的应用，其应用范围包括：医疗器械、食
品加工、机械装配、包装机等，特别是在航空、航天、机械及工业控制领域中都大量应用气动马达。
例如，气动马达可应用于机床上的工位偏移机构和发动机仪表的测试机构。
它还可应用于船舶的操纵位置机构，以及集装箱翻转机构等高效节能设备。
总结
气动马达是把压缩空气放入压缩室内运动，利用压缩空气推动马达内部做力学
运动，实现物理运动的马达，其结构主要有气动马达本体，空气源及压缩机，以及控制器，介质管路，空气比例调节阀，可调节压力排气阀等；运行原理是利用压缩空气直接驱动马达运转；应用领域涵盖医疗器械、食品加工、机械装配、包装机等，尤其在航空、航天、机械及工业控制领域中有大量应用。
气缸气动马达课题课件
案例三：某矿山机械的气动驱动方案
总结词
高负载能力、适应恶劣环境、操作便捷
详细描述
某矿山机械在运行过程中需要承受较大的负载和恶劣的环境条件。通过采用气缸气动马达作为驱动方案，具有高 负载能力和适应恶劣环境的特点，同时操作也更加便捷可靠。
案例四：某汽车制造线的气动夹具系统
总结词
高精度、高效稳定、易维护
输出功率
根据实际需求选择具有适当输出功率 的气动马达，以确保能够满足负载要 求。
01
02
转速范围
根据实际需求选择具有适当转速范围 的气动马达，以确保能够满足转速要 求。
03
扭矩
根据实际需求选择具有适当扭矩的气 动马达，以确保能够满足负载要求。
环境条件
根据实际需求选择具有适当环境适应 性的气动马达，以确保能够在不同的 环境条件下稳定运行。
气动马达的工作原理
气压传动
与气缸相似，气压传动也是气动马达的动力源。通过压缩 空气的释放和吸收，可以控制和操作气动马达的运转。
气动马达分类
根据结构形式，气动马达可分为叶片式、活塞式和齿轮式 等类型。不同类型的气动马达具有不同的工作原理和特点 。
工作原理
当压缩空气进入气动马达内，推动叶片或活塞往复运动， 从而带动转子转动。通过改变进气口和排气口的开关状态 ，可以实现转子的正反转和停止转动。
04
气缸气动马达的设计与制 造
气缸气动马达的设计
01
02
03
设计目标
根据使用需求，确定气缸 气动马达的主要技术参数 和性能指标。
结构设计
根据气缸气动马达的工作 原理和结构特点，设计出 合理的结构形式。
尺寸计算
根据设计目标和技术要求 ，计算出气缸气动马达的 主要尺寸和重量。
常见气动机械原理
常见气动机械原理气动机械是指利用气体的压缩、膨胀和传动来完成各种工作的机械设备。
常见的气动机械包括气缸、气动马达、气动阀等。
下面将介绍一些常见的气动机械原理。
1.气缸原理气缸是气动机械中最常见的元件之一、气缸主要由缸体、活塞、活塞杆和密封件组成。
当气源通过进气口进入气缸时，压缩空气将活塞向前推动，从而实现工作。
当压缩空气流过气缸后，通过排气口排出。
气缸原理的应用非常广泛，例如用于推动机械臂、提供动力的机床、工艺装备等。
2.气动马达原理气动马达是将压缩空气的能量转化为机械转动能的装置。
它主要由气缸、气门和转子等组成。
当压缩空气进入气缸时，气体压力将转子推动，从而转动输出轴。
气动马达的转速和扭矩可通过调节进气量来控制。
气动马达具有结构简单、维护方便的优点，常应用于机床、自动化设备和工业机械等领域。
3.气动阀原理气动阀是控制气体流动的元件。
它可以调节、截断、分配气体流动，并实现自动控制功能。
气动阀主要由活塞、弹簧、密封件和气体通道等组成。
当控制压力作用在活塞上时，活塞移动，改变气体通道的开启程度，从而实现气体的控制。
气动阀的工作压力和速度可通过调节进气量来控制。
气动阀广泛应用于自动化生产线、机床、工艺装备等领域。
4.气动缸原理气动缸是一种具有直线运动的气动装置。
它由气缸、活塞和活塞杆组成。
当气源通过进气口进入气缸时，将活塞向前推动，实现直线运动。
进气量的控制可通过调节气门来实现。
气动缸具有结构简单、工作可靠的特点，广泛应用于输送线、装卸机械、升降机等。
5.液压阀原理液压阀是一种利用液压传动来控制液体流动的元件。
它通过改变流动通道来调节液体流量和压力，实现系统的控制。
液压阀主要由阀芯、阀座和弹簧等组成。
当液体通过阀芯和阀座之间的间隙时，流量和压力将发生变化。
液压阀广泛应用于工业机械、船舶、航空等领域。
总之，以上介绍了一些常见的气动机械原理，包括气缸原理、气动马达原理、气动阀原理、气动缸原理和液压阀原理。
旋转气缸气动马达性能参数相似设计计算
与沟槽底之间的距离、ｌｅ 为沟槽底长度、ｂｅ 为 沟槽轴向长度、ｈｅ 为沟槽径向高度。
图 ３ 为气缸示意图。ｄｃ 为气缸内直径、ｄｐ 为活塞外直径、ｄｅ 为气缸底部进排气短管直 径 、$１ 为 气 缸 盖 厚 度 、Ｓ 为 活 塞 行 程 、ｈ１ 为 活
θ ２
θｅ
ｈ ｅ
ΔΔ
ｄ ｄｅ
ｓ
ｄ ｅ
θ θｓ
ｄｅ
（ １） Ｎｉ 无 因 次 化
根据 " 定理， 可列出下列方程
＝ % ｔ Ｑ Ｎｉ
# Ｄ ｘ１ ｙ１ ｚ１ ｗ１
１ｓ ｓ ｓ ０
（ ６）
式中 %１— ——无因次数
ｘ１、ｙ１、ｚ１、ｗ１ — —— ｔｓ、Ｑｓ、#ｓ、Ｄ０的幂次
把方程（ ６） 两端的因次列出， 得：
［ＭＬ２ Ｔ－ ３］ ＝ "１［!］ｘ１［Ｌ３Ｔ－ １］ｙ１［ＭＬ－ ３］ｚ１［Ｌ］ｗ１
"２ ＝ !ｉ
（ ８）
（ ３） "３ ＝ #ｓ ＝ Ｅｕ ＝
#ｓ
２ －４
（ ９）
Ｑｓ #ｓＤ０
式（ ９） 中 "３ ＝ Ｅｕ 为变异欧拉数， 是相似准 数之一。
（ ４） ｔｓ、Ｑｓ、#ｓ、Ｄ０ 无因次化后为：
"４ ＝ "５ ＝ "６ ＝ "７ ＝ １
（ １０）
式（ １０） 中的 "４、"５、"６、"７ 为无因次简单数
受绝对压力及粘性力的影响。具体为对应绝
对压力成比例、气体密度、气体动力粘性系数
分别成比例。
Ｐ′ｓ ＝ Ｐｓ
Ｐ′ｄ Ｐｄ
＝…
…＝ｃｐ
! #
&′ｓ ＝ &ｓ
气动马达的气动部分
气动马达的气动部分
气动马达气动部分首先由一个定子（气缸）组成，该定子包含一个偏心转子，并通过两个法兰双向封闭。
这两个部分之间的现有空间为月牙形，转子上有槽，阀门可以在其中移动。
当转子旋转时，由于离心力的作用，阀门被压在定子的内表面上，从而将空间分成不同的腔室，腔室中包含不同体积的空气。
当4至6 bar的压缩空气吹入气动马达内部时，它将进入压缩室。
因此，该腔室的每个壁都将承受与其表面成比例的力。
操作方式：
由于作用在阀所限定的不同表面的壁上的力不同，转子将旋转。
然后，压缩室内的容积将增加，从而使内部空气膨胀。
它继续作用于下一个压缩室，该压缩室又被施加压力。
该过程允许转子持续旋转。
然后，该旋转运动将腔室置于排气位置，从而将空气释放到气动马达外部。
正是这种连续的加压使气动马达能够运行。
可逆马达：
为了将转子驱动到相反的方向，只需要移动空气注入点即可。
这将使气动马达向相反方向旋转。
气动马达结构
气动马达结构气动马达是一种利用压缩空气、氮气等流体做动力源的马达。
它具有密封性好、结构简单、使用寿命长、维护方便等优点，适用于需要连续变速、高可靠性和高功率的场合。
本文将从气动马达的结构入手，详细介绍气动马达内部的构造和组成部分。
1. 气缸体气缸体是气动马达结构的主体部分，也是气体的储存、压缩和传递的装置。
气缸体通常用铝合金、不锈钢等材料制成，具有高强度、耐腐蚀等优点。
气缸体内分为进气口、压缩空气腔、排气口、压缩气体传递口等。
气缸体内被划分为若干个气缸，每个气缸内装有活塞和气缸套，活塞通过连杆传动转动输出轴，将气体的压缩和膨胀转化为机械能。
2. 活塞和气缸套活塞和气缸套是气动马达的核心部件，它们通过气体的压缩和膨胀相互作用，将气体的能量转化为机械能。
活塞装在气缸套内，活塞和气缸套之间留有间隙，通过气缸内气体的压缩和膨胀，活塞在气缸套内做往复运动，从而带动输出轴旋转。
3. 连杆和输出轴连杆是将活塞的线性往复运动转化为旋转运动的部件，它把活塞和输出轴连接起来，使气动马达输出的扭矩和转速得以输出。
一端与活塞相连接，另一端与输出轴相连接，其材料一般采用钢材、铬钼钢等高强度材料。
输出轴是气动马达结构中的主要输出部件，将气动马达输出的机械能传输到负载上。
4. 卸载活塞卸载活塞是气动马达结构中的一种保护机构，它用于在气动马达运行过程中自动卸载（不接通）大部分气体，以保护马达不受过载损伤。
当气动马达输出功率减小或转速降低时，卸载活塞自动关闭，使气体在气缸膨胀。
当气动马达输出功率增加或转速加快时，卸载活塞自动开启，使气体进入气缸压缩。
5. 摆线齿轮摆线齿轮是气动马达结构中的一种高精度齿轮，它具有传动力矩大、噪声小等优点。
摆线齿轮通常由内凸齿的驱动轮和外凸齿的从动轮组成，内凸齿的数量是外凸齿的一半，在驱动轮内部还有与摆线齿轮配合的斜面，斜面与摆线齿轮之间形成点线接触，使齿轮之间的接触更加牢固。
综上所述，气动马达结构由气缸体、活塞和气缸套、连杆和输出轴、卸载活塞和摆线齿轮等多个组成部分构成。
