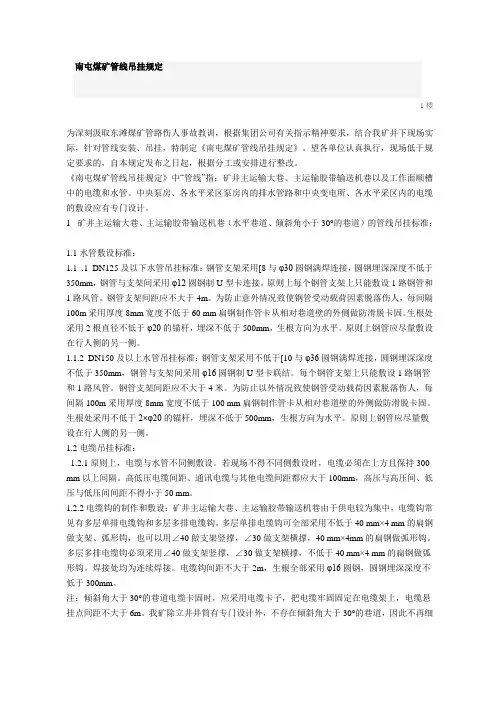

南屯煤矿管线吊挂规定1楼为深刻汲取东滩煤矿管路伤人事故教训，根据集团公司有关指示精神要求，结合我矿井下现场实际，针对管线安装、吊挂，特制定《南屯煤矿管线吊挂规定》。
望各单位认真执行，现场低于规定要求的，自本规定发布之日起，根据分工或安排进行整改。
《南屯煤矿管线吊挂规定》中“管线”指：矿井主运输大巷、主运输胶带输送机巷以及工作面顺槽中的电缆和水管。
中央泵房、各水平采区泵房内的排水管路和中央变电所、各水平采区内的电缆的敷设应有专门设计。
1 矿井主运输大巷、主运输胶带输送机巷（水平巷道、倾斜角小于30°的巷道）的管线吊挂标准：1.1水管敷设标准：1.1 .1 DN125及以下水管吊挂标准：钢管支架采用[8与φ30圆钢满焊连接，圆钢埋深深度不低于350mm，钢管与支架间采用φ12圆钢制U型卡连接。
原则上每个钢管支架上只能敷设1路钢管和1路风管。
钢管支架间距应不大于4m。
为防止意外情况致使钢管受动载荷因素脱落伤人，每间隔100m采用厚度8mm宽度不低于60 mm扁钢制作管卡从相对巷道壁的外侧做防滑脱卡固。
生根处采用2根直径不低于φ20的锚杆，埋深不低于500mm，生根方向为水平。
原则上钢管应尽量敷设在行人侧的另一侧。
1.1.2 DN150及以上水管吊挂标准：钢管支架采用不低于[10与φ36圆钢满焊连接，圆钢埋深深度不低于350mm，钢管与支架间采用φ16圆钢制U型卡联结。
每个钢管支架上只能敷设1路钢管和1路风管。
钢管支架间距应不大于4米。
为防止以外情况致使钢管受动载荷因素脱落伤人，每间隔100m采用厚度8mm宽度不低于100 mm扁钢制作管卡从相对巷道壁的外侧做防滑脱卡固。
生根处采用不低于2×φ20的锚杆，埋深不低于500mm，生根方向为水平。
原则上钢管应尽量敷设在行人侧的另一侧。
1.2电缆吊挂标准：1.2.1原则上，电缆与水管不同侧敷设。
若现场不得不同侧敷设时，电缆必须在上方且保持300 mm以上间隔。
井下管线安装标准

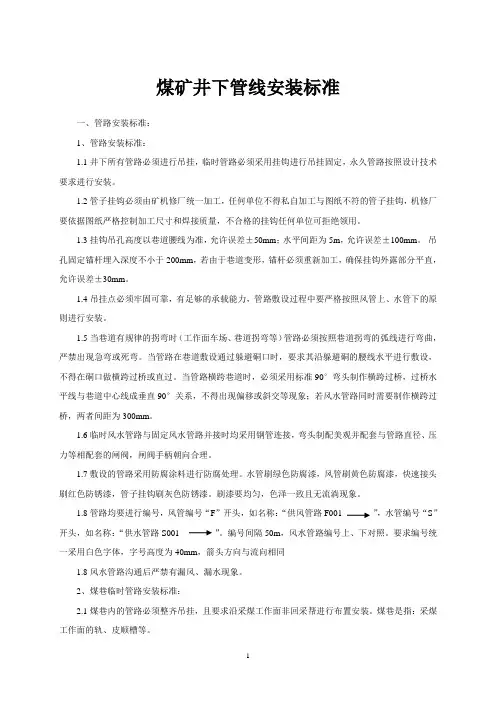

煤矿井下管线安装标准一、管路安装标准：1、管路安装标准：1.1井下所有管路必须进行吊挂，临时管路必须采用挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。
1.2管子挂钩必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的管子挂钩，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用。
1.3挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。
吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。
1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。
1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。
当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。
当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。
1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。
1.7敷设的管路采用防腐涂料进行防腐处理。
水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。
刷漆要均匀，色泽一致且无流淌现象。
1.8管路均要进行编号，风管编号“F”开头，如名称：“供风管路F001 ”，水管编号“S”开头，如名称：“供水管路S001 ”。
编号间隔50m，风水管路编号上、下对照。
要求编号统一采用白色字体，字号高度为40mm，箭头方向与流向相同1.8风水管路沟通后严禁有漏风、漏水现象。
2、煤巷临时管路安装标准：2.1煤巷内的管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。
电缆、管线吊挂标准
电缆、管线吊挂标准电缆吊挂标准一、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。
不同电压等级的电缆不能挂在同一层电缆钩上。
二、喷浆巷道的电缆钩敷设，上端使用钢筋埋件（M12×200mm／单头带丝）固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在巷道网子上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。
三、主要进风巷道相邻两个电缆钩的间距为1.5m，其它地点相邻两个电缆钩的间距为2m，相邻电缆钩的电缆不得相互交叉接触，同一层电缆钩上挂2根及以上电缆时，电缆间距不得大于20mm。
四、电缆钩吊挂高度距底板为1.5m，有腰线的要和腰线平行敷设，保证电缆坠落后不落在轨道上。
所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。
五、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、电源线，原则上一层电缆钩敷设一根电缆，不得留有闲置的电缆钩。
所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，平巷绑扎间距不超过16m，斜巷不超过10m，且各层电缆钩的绑扎位置应在同一电缆钩上。
六、电缆吊挂不得受淋水，通过淋水区时必须有防水措施。
七、电缆钩（电缆)上面严禁悬挂任何物件，电缆不得带电盘圈或盘“8"字形（采掘机组供电电缆不受此项限制）。
八、电缆与风管、水管应分开巷道两侧敷设，必须在同侧敷设时，电缆必须敷设在管子上方，并保持0.3米以上的间距。
九、高低压电缆在同侧敷设时，高低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
十、井下巷道内敷设的电缆（光缆），沿线每隔100m 贴一个标志牌，同一位置电缆标志牌要上下划一，标志牌数据朝外易于观察。
十一、穿墙电缆墙两侧都要有标志牌，贴于距离穿墙管子头300mm处，电缆穿过墙壁部分应用套管保护，并严密封堵管口。
十二、拐弯处和硐室口处电缆要贴有标志牌，贴于距拐弯处和硐室口帮600mm处。
管线吊挂标准
西翼24煤轨道、皮带巷管线吊挂标准一、轨道巷照明、信号与通讯安装标准1、一般要求提升信号应定期维修保养，保证信号声光兼备，发出的信号清晰响亮。
2、基本要求2.1信号电源要独立可靠，并有电源指示，电源电压不得大于127V。
2.2井下的通讯、信号和控制装置，必须采用防爆型，优先采用本质安全型，系统要简单可靠，信号要清晰，可靠易辩。
2.3工作信号要声光兼备，主要提升运输的倾斜井巷须设置紧急事故信号。
2.5照明2.5.1轨道运输大巷中照明灯间距每盏不大于30m；2.5.2车场的照明应安装在摘挂钩地点中间的上方。
照明灯间距每盏不大于10m。
2.5.3绞车房照明应安装在绞车滚筒上方适当位置，以便于司机观察钢丝绳的运行情况及仪器仪表和各种指示等。
损坏时及时检修或更换。
2.5.4照明灯光洁明亮，照明距离不小于40m，防护装置齐全。
3、安全要求3.1信号、照明与通信的线路必须悬挂整齐，吊挂牢靠，符合《煤矿安全规程》规定要求，其各类设施与装置必须达到机电设备完好要求。
3.2主要提升运输倾斜井巷、采区倾斜运输集中轨道巷必须设专职信号工。
3.3专用电话只作为信号工、把钩工和司机之间通信联系工具，不得用作提升运输信号。
3.4信号、照明与通信系统必须经常维修保养，确保灵敏可靠，符合电气设施完好标准规定要求。
3.5信号硐室底板应高于周围地板，严禁堆放任何杂物。
3.6信号硐室应宽敞明亮，便于信号工观察摘挂钩工作和提升运输情况，以便及时发送信号。
4、安全警示信号4.1斜巷内安全警示信号的安设距离不大于100米，变坡点及硐室口处必须安设，保证人员在斜巷内任何地点均能看到安全警示信号。
上、下车场及中间通道口必须安装警示信号和声光行车语音报警装置。
4.2在各车场安设甩车时能发出报警信号装置，该装置必须声光具备。
4.3安全警示信号系统设计和选型时应将安全可靠放在首要地位，系统必须能够灯光显示和报警，起到警示现场工作人员注意的作用。
5、其它要求5.1斜巷提升运输使用的语言报警装置必须声、光具备，并有“正在行车，严禁行人”的醒目标志。
管路吊挂规范
管路吊挂规范篇一：掘进电缆及管路吊挂标准井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。
不同电压等级的电缆不能挂在同一个电缆钩上。
2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。
3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。
4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。
所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。
如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m （最下端距底板为0.5m）。
5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。
所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一(来自: 小龙文档网:管路吊挂规范)电缆钩上。
各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。
所有巷道不得有闲置的电缆钩。
其它特殊情况需要增加电缆钩必须经过机电技术科的批准。
东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。
井下巷道管线吊挂标准
井下巷道管线吊挂标准煤矿井下管线安装标准一、主巷风、水、排水管路安装标准1、井下所有有人员作业的巷道必须敷设压风、排水、供水管路，且风、水管路必须进行吊挂，临时管路必须采用吊具或专用锚杆进行吊挂固定，永久管路按照要求进行安装。
2、挂钩吊孔高度2.6m；水平间距不超过3m，吊孔固定锚杆埋入深度不小于800mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，保证吊挂最下方的管路离地不小于1.8m。
3、吊挂点必须牢固可靠，有足够的承载能力，吊具吊点为巷帮专用起吊锚杆上，要求将吊具固定牢固，构件齐全，掉片不超过1片，特殊情况下（起伏不平）经机电供动力部、工程部质量标准化办公室认可现场后可允许采用2个连片，吊环螺丝紧固且外露不少于1扣，管路敷设过程中要严格按照风管上、水管下的原则进行安装。
每个巷道口管路必须安装一组阀门，直巷风管水管阀门每300米一个，便头风管100米一个，水管50米一个，阀门便头方向垂直于巷道或45度朝下，不得影响行车行人。
4、安装管路时，要求在管路对口联结处上好胶垫（密封圈），法兰盘固定螺栓必须齐全紧固，不出现漏风漏水。
连片上的螺栓使用M12×35mm的，法兰盘连接螺栓使用M16的，4寸管应选用4寸管吊具，6寸管必须选用6寸管吊具，不得出现单个吊具。
5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，不得出现偏移或斜交等现象，严禁出现急弯或死弯。
6、临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的阀门，阀门手柄45度朝下。
管路过避难硐室横川时，在横川口必须各出一风、水便头，供水阀门安装高度距底板不大于1.6m。
7、井下所有装设压风供气阀门或压风自救系统位置必须用鲜明颜色标示，挂牌管理，牌并要注明阀门的规格、供气量、位置或压风自救系统阀门扳手要在同一方向平行于巷道，敷设的风、水管路采用油漆进行防腐处理。
管线吊挂标准(修订)
内蒙古伊泰京粤酸刺沟矿业有限责任公司关于印发《井下掘进顺槽管线敷设标准》的通知各直属部门及区队、井下专业化服务队：为了规范井下掘进顺槽管线的敷设，加强管线的管理，根据集团公司要求，结合我公司实际情况，今后胶、辅运顺槽内管线由掘进单位于掘进期间按照煤矿安全生产标准化一次敷设成型并移交矿方使用。
现将管线敷设标准通知如下，望各相关单位严格遵照执行。
一、井下掘进顺槽管路敷设标准（一）辅运顺槽管路敷设标准及技术要求：1、辅运顺槽敷设一趟DN125清水消防洒水管路、一趟DN100排水管路、一趟DN100压风管路，一趟DN100黄泥灌浆管路。
2、管路敷设均沿前进方向右帮（采煤帮），用Ø12.5㎜钢丝绳、绳卡吊挂。
管路自上至下吊挂顺序为：供水管路、排水管路、压风管路。
两管路间距200㎜，供水管路顶部距地面1.2m。
吊挂清水供水管路钢丝绳间距为3米，吊挂排水和压风管路钢丝绳间间距为4米，管路敷设应平缓过度，避免硬角度拐弯。
3、在掘进时每隔3米安装吊挂水管玻璃钢锚杆一根，安装锚杆应向上倾斜45°，防止玻璃钢锚杆剪切断裂滑落。
4、供水管路每500米设置检修闸阀（DN125 PN25）一个。
每100米设置消防支路三通（DN125/KJ25/DN125，外接KJ25截止阀）一个。
闸阀、供水管三通口垂直向上，清水供水管路刷绿色油漆，供水管路安装6套螺栓和螺母（均匀布置），距离工作面切眼100米处设置堵头。
5、排水管路每500米设置检修闸阀（DN100 PN25）一个，在巷道最低点和临时水仓处安装排水三通（DN100/DN50/DN100，外接DN50截止阀与倒刺接头）一个，闸阀、排水管三通口向巷道侧15—30°向上（注意：安装角度以防车辆行人的碰撞），排水管路刷橘红色油漆，排水管路安装4套螺栓和螺母（均匀布置），距离工作面30米处设置堵头。
6、压风管路每500米设置检修闸阀（DN50 PN16或PN25）一个并且设置三通（DN50/DN50/DN50）一个，闸阀口向巷道侧15~30。
普掘、综掘管线吊挂
第五节管线及轨道敷设在掘进施工中所敷设的电缆、风水管路风筒等均应按断面图中规定的位置要求吊挂整齐牢固，所有管线敷设必须与巷道坡度（水平）保持一致。
①电缆钩上下端用Φ20×800mm锚杆固定，垂直底板，间距1.5m（±50mm），固定电缆钩的锚杆头与巷道中心线一致，误差不超过30mm，电缆钩固定上下平直，高差不超过30mm，严禁使用铁丝固定。
固定电缆钩底端锚杆距底板1.9m，电缆钩统一刷黑色油漆。
电缆垂度要一致,误差不超过100mm，电缆钩下部固定锚杆距底板1900±30mm，电缆上严禁悬挂任何物件不得遭受淋水或滴水，电缆严禁用铁丝绑扎及盘圈。
所有软管、电缆从标准悬挂进设备、钻具段，必须贴帮敷设。
临时挂钩，用尼龙扎带（间隔0.5m）固定在巷帮上。
②管路固定采用槽钢管托，间距4000mm（±50mm），管托刷黑漆；管路应平行于巷道坡度。
高度距底板1900±30mm。
管线外沿50m内拉线误差±50mm；风水管要接口严密，快速接头使用标准“U”型销连结，水管不得出现跑、冒、滴现象，风管不得出现漏风现象。
巷道入口处应安设压力表和反冲式过滤器、截止阀。
所有三通出嘴方向必须一致（风管朝上与水平面成75º夹角，水管朝下与水平面成75º夹角），并刷黑漆标示。
掘进巷道开门点过路后的第一根风水管，必须喷一处长500mm白底红字的标有供风（水）去向的标示，如：“→”。
另外标明管路尺寸。
③风水管距迎头40m范围内使用Φ28mm胶管，40m外使用不低于Φ80mm铁管，要随工作面前进及时延长，以备迎头正常用水。
④迎头掘进使用22kg/m轨道，采用水泥道板，间距700mm，轨枕间距不大于750mm。
轨道的敷设必须符合质量标准规定，轨距误差不大于10mm，不小于5mm；轨道间隙不超过10mm，内错、高低差不大于5mm，构件齐全紧固有效，轨道距迎头7～40m。
管线吊挂标准
安阳大众煤业公司管线吊挂管理标准第一章总则为进一步加强井下管线吊挂管理，美化井下巷道内管线吊挂，做好现场管线吊挂的质量标准化工作，结合大众公司实际情况，特制定管理标准如下：第二章电缆部分第一条现场电缆管理遵循〃谁使用，谁负责安装、吊挂、维护〃的原则，新敷设的电缆应经机运部组织验收合格后方可投入使用。
第二条井下电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不挤压、不落地、不粘灰积尘。
第三条井下巷道内的电缆（电力电缆）沿线每隔200 米的距离，拐弯或分支点，以及连接不同直径电缆的接线盒两端，穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌。
回撤电缆时，标志牌同时交回。
第四条井下电缆严禁出现鸡爪子、羊尾巴、明接头和电缆破口等，否则按电气失爆对待按防爆设备管理办法处罚。
第五条敷设在固定巷道的电缆，必须采用电缆钩或电缆卡悬挂整齐，临时巷道的电缆可用塑料带或尼龙绳悬挂，但所有电缆不得用铁丝或钢丝绳吊挂。
第六条电缆吊挂大巷间距为1.5m，斜巷为1m，其它巷道为1.2m，吊挂时，不允许挂在风管水管上，应挂在风、水管路之上，且与风水管相距0.3m。
通讯和监测电缆与电力电缆相距不小于0.1m，高压与低压电缆相距不小于0.1m，高压电缆之间、低压电缆之间相距不小于50mm。
第七条电缆严禁落地、浸泡在水中或埋（矸）在煤中。
第八条在巷修施工或其他作业中可能伤及电缆时，必须采取可靠的保护措施，防止电缆被击伤、挤伤、轧伤、砸伤、崩坏等造成事故。
第九条电缆穿过墙壁或风门时，必须设置穿墙套管保护电缆，并将两头用黄泥封堵。
通风队砌风门时，必须预留穿墙套管（一个风门，一边预留8个长度一致的穿墙套管或按要求预留）。
第十条各单位使用电缆要做到责任管理，杜绝截断现象发生。
第十一条发现电缆有漏电现象的，要及时进行更换。
第十二条严禁用铁丝吊挂电缆，所用电缆必须用电缆钩吊挂。
第十三条电缆被喷上浆皮的要及时处理，保证电缆表面清洁。
管线吊挂相关规范汇总
A、通风专业：《通风与空调工程质量验收规范》4.1.4 通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准。
通风管道的规格宜按照表4.1.4-1、表4.1.4-2的规定。
圆形风管应优先采用基本系列。
非规则椭圆型风管参照矩型风管，并以长径平面边长及短径尺寸为准。
表4.1.4－1 圆形风管规格（mm）┌───────────────────┐│风管直径D │├────┬────┬────┬────┤│基本系列│辅助系列│基本系列│辅助系列│├────┼────┼────┼────┤│100 │80 │ 250 │240 ││├────┼────┼────┤││90 │ 280 │260 │├────┼────┼────┼────┤│120 │110 │ 320 │300 │├────┼────┼────┼────┤│140 │130 │ 360 │340 │├────┼────┼────┼────┤│160 │150 │ 400 │380 │├────┼────┼────┼────┤│180 │170 │ 450 │420 │├────┼────┼────┼────┤│200 │190 │ 500 │480 │├────┼────┼────┼────┤│220 │210 │ 560 │530 │├────┼────┼────┼────┤│630 │600 │1250 │1180 │├────┼────┼────┼────┤│700 │670 │1400 │1320 │├────┼────┼────┼────┤│800 │750 │1600 │1500 │├────┼────┼────┼────┤│900 │850 │1800 │1700 │├────┼────┼────┼────┤│1000 │950 │2000 │1900 │├────┼────┼────┼────┤│1120 │1060 │││└────┴────┴────┴────┘表4.1.4－2 矩形风管规格（mm）┌──────────────┐│风管边长│├──┬──┬──┬──┬──┤│120 │320 │800 │2000│4000│├──┼──┼──┼──┼──┤│160 │400 │1000│2500│—│├──┼──┼──┼──┼──┤│200 │500 │1250│3000│—│├──┼──┼──┼──┼──┤│250 │630 │1600│3500│—│└──┴──┴──┴──┴──┘4.2.1 金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
管线吊挂标准
贵州新建业公司马依项目部井下管线、设备、风筒、皮带吊挂标准施工工程：马依矿西一采区回风斜井建设单位：贵州盘江马依煤业有限公司施工单位：贵州新建业工程有限责任公司为了进一步推进安全质量标准化工作，改善矿井安全生产环境，确保安全生产，对井下管线、设备、风筒、皮带等的捆绑、吊挂，参照《煤矿安全规程》、《煤矿安全质量标准化标准》及有关技术规范，制定如下标准。
一、对于管线，风筒，电缆在同一巷道敷设时，必须遵守下列规定：1．电缆不应悬挂在风水管上，电缆上严禁悬挂任何物件。
2．电缆与压风管，供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
3．有瓦斯抽放管路的巷道内以及风筒的巷道，电缆必须与它们分挂在巷道两侧，特殊情况可以和风筒在一侧，但必须保持0.3m以上的距离。
4．电缆吊挂不交叉，不与高压胶管一起吊挂。
5．放炮、监测、通信、信号电缆应与电缆分挂在井巷的两侧，受条件所限时，在巷道内应设在电力电缆上方100mm以上的地方。
6．电缆过巷道保持2m以上的行人高度，跨溜子、跨皮带时沿顶板敷设。
7．电缆与底板的距离不过车的巷道大于1m，过车的巷道大于1.5m。
8．电缆的吊挂，固定电缆要先沿巷帮用直径不小于6mm的钢筋布置大线，大线必须紧直，再用吊钩悬挂固定在大线上，然后将电缆悬挂在吊钩上；非固定电缆用皮带或其它柔性材料吊挂；电缆吊钩的间距规定为500mm；掘进迎头20米范围内的电缆，不能随地摆放，要顺巷帮吊挂牢靠，耙斗机负方电缆必须加胶套管保护；带电电缆严禁盘圈和绕“8”字型。
9．电缆吊挂按电压等级从低压到高压、从上到下依次排列，且高低压电缆之间的距离应大于0.1m,高压电缆之间、低压电缆之间距离不小于50mm。
10．吊挂电缆的同时，遇接线盒必须用铁丝吊挂，吊挂高度比电缆高出100—200mm，且接线盒小接线嘴向下。
接线盒不得安装在抽放硐室1m范围内。
11．电缆穿过墙壁部分应用套管保护，并严密封堵,通风工区新建风门必须预埋穿墙管。
井下管线吊挂标识管理准则
精心整理井下管路吊挂标识管理标准
为了进一步提高安全质量标准化工作水平，使井下管路吊挂规范化，现将井下管路吊挂标准规范如下：
一、实施标准
统一吊挂在巷帮上
（）
（）锚网巷道一律用螺纹钢挂钩。
、吊挂标准
1.
间距5
2.
3.
得采用两根以上短管配接。
4.所有掘进巷道在掘进时，必须同时铺设巷道内所需管路，管路距迎头不得超过30m。
掘进巷道施工完成后，风水管由通风科统一验收，验收合格后方可移交。
5.各综采工作面机巷内均设置：压风管、供水管、排水管各
一趟。
6.为便于管道装车运输、安装、人员搬运，管道长度统一规
定为6m,机电科在编制材料计划时需注明每节管道长度。
7.各采掘巷道内压风管：在巷口及管道末端均需安装闸阀，巷道内每100m安装闸阀一个。
每50M安装变径三通一个.
8.各采掘巷道内供水管：在巷口及管道末端均需安装闸阀。
当供水管高差超过200m时，还需安装减压阀。
巷道内的供水管，每100m
10m
1.
2.
3.
4.注浆管路：
四、各种管路托架颜色一律为银灰色
五、管路标识
1.管路标识要求：永久管路在拐弯或分岔处必须标明标识，井下供水管、供风管、排水管路每隔100米标识一次。
2.管路标识方法：
（1）用白色油漆分别标明“供水、注浆、压风、排水、注氮管”字体及流向箭头，字体高度50㎜，箭头长120㎜。
（2）色彩均匀，字迹和箭头清晰规范。
（3）标识位于管路外侧统一位置，以便于识别。
2017年4月28日。
井下采掘地区管线吊挂管理标准
井下采掘地区管线吊挂管理标准本规范适用于焦煤公司所属矿井采掘工作面巷道在用风水管路和电缆的吊挂管理。
一、风水管路的吊挂1、压风管、排水管、静压水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。
2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。
3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。
4、巷道内从迎头向外100米后的管路必须进行刷漆防腐。
刷漆的颜色遵照如下规定:供风管路黄色，供水管路绿色，注浆管路红色，排水管路蓝色、瓦斯抽风管黑色。
刷漆必须保证均匀，鲜艳美观。
5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。
标识箭头用白色油漆标注，指示风、水的流向。
平直管道15～20米一个箭头，拐弯及过墙两则均要标注箭头；4寸以下的管道，箭头长度是管道直径的2倍，4寸以上的管道，箭头长度是管道直径的1.5倍。
同一趟管道的箭头长短大小要一致。
6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“PS”表示，从压风管路用字母“YF”表示，供水管路用“GS”表示，注浆管路用“ZJ”,瓦斯抽放管路用”CF”表示等。
用阿拉巴数字标注距离，距离以米为单位，用字母“m”表示，例如：“YF-φ50-200”（φ50代表管路内径，单位mm。
200代表管路长度,单位m）。
字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体”。
7、供风、供水管路每隔50米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。
8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。
由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。
管线设备吊挂标准--最新
为了进一步完善安全生产标准化工作，对井下管路、线缆及设备的吊挂安装标准参照《煤矿安全规程》、《煤矿安全生产标准化标准》及有关技术规范，制定标准如下：一、管路吊挂标准1、管路安装采用统一加工的吊挂钩吊挂，吊挂钩加工后统一粉刷沥青漆，钢管安装吊挂钩间距为6米/个，复合管安装吊挂钩间距为3米/个（拐弯、变节、龙门、跨巷处等根据现场实际情况调整吊挂钩数量或间距）。
2、管路统一进行编号，排水管路用字母,PS”表示，压风管路用字母5” 表示，供水管路用“GS”表示，直径用“DN”标识，标称直径单位为mm,并用箭头注明方向，例如“一YF-DN100"。
字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色与箭头颜色一致为白色。
管子编号统一喷在距管接口右侧0.8 米的位置并便于观看，间距为50米/处。
3、管路敷设时，在巷道的拐弯、车场等地点需要拐弯处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管进行连接，严禁使用规格小于水泵出口的管路与主管路连接。
4、管路敷设时在巷道的低洼处应设置三通和放淤阀。
5、管路吊挂钩必须由安装车间统一加工，使用单位不得私自加工，安装车间要依据图纸严格控制加工尺寸和焊接质量。
6、巷道内管路吊挂顺序自上至下为风管、水管、排水管，最下一根管路与底板的间距不小于1.5米，与皮带架之间的间距不小于0.3米，敷设在行人侧最下一根管路与底板的间距不小于1.8米。
7、供风管路统一刷黄色漆、供水管路统一刷绿色漆、排水管路统一刷黑色漆，管路刷漆前应先进行除锈后刷一遍防锈漆。
8、2寸及以下管路吊挂高度应在巷道腰线以上，每5m安装一个吊挂钩，各吊挂钩必须牢固固定在巷帮。
存在两趟以上2寸管路时，管间距为0.1米。
9、在倾斜或水平巷道中4寸或大于4寸的管路必须使用管子托架，或浇灌水泥墩子，管托间距不大于6m。
10、当管路通过风墙等设施时，要从墙的一角打孔通过，并用灰浆堵严，不得漏风，不得影响风门的使用。
井下电缆吊挂规范标准2
井下电缆吊挂规范标准2井下管线吊挂规范标准一、电缆吊挂标准:1、现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机电科组织验收合格后方可投入使用。
2、电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。
3、巷道内的电缆(电力电缆)沿线每隔200米的距离，拐弯或分支点，以及连接不同直径电缆的接线盒两端、穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌，并且内容要填写正确、完整。
4、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要悬挂整齐，电缆钩统一使用塑料电缆钩(或皮带电缆)。
运输大巷16平方以上电缆用大塑料电缆钩吊挂，信号线用小塑料电缆钩(或皮带电缆钩)吊挂，大电缆钩按所需安装。
5、电缆钩吊挂时,应先用8mm钢绞线拉直,每间隔10m用铁丝将钢绞线平直固定在巷帮上。
电缆钩吊挂在钢绞线上保持平直，严禁用铁丝吊挂电缆。
6、电缆钩吊挂间距0.6m,保持电缆平直,接线盒处电缆应有垂度,满足检修的要求和防止接线盒进水。
7、电缆与风、水管要求分别布置在巷道两侧，如果受条件所限，必须敷设在同一侧时，且电缆要敷设在管路上方，并保持0.3米以上的距离。
电缆上严禁悬挂任何物件。
8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧，如果1受条件所限，必须敷设在同一侧时，且应敷设在电力电缆上方0.1m以上的地方。
9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
10、巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。
11、高压接线盒两头的电缆余量必须大于500mm，接线盒应与巷道方向一致，用电缆钩或固定架固定在帮上，离巷道底板1.5m，并按标准做好接地。
12、低压接线盒两头的电缆余量必须大于300mm，四通必须盖向外，小喇叭口朝下固定在巷道帮上。
掘进工作面管线敷设标准(补充)
掘进工作面管线吊挂标准（补充）为进一步规范掘进工作面管线安装管理，减少移交后返工，现对管线安装吊挂标准进行补充，未重新明确要求的仍按照《煤矿采掘机电精细化管理标准》执行，望各单位遵照实施。
一、风、水管路安装标准1、煤巷内的风、水管路必须采用管子挂钩进行吊挂固定，并悬挂整齐，尽可能沿采煤工作面非回采侧安装布臵。
2、风水管路选型：顺槽风水管路均选用4吋管路。
3、管路吊挂应尽可能同电缆分别吊挂在巷道的两侧，必须吊挂在同一侧时，应吊挂在电缆的下方300mm以下。
4、煤巷的风、水管路挂钩应采用M20或M16的花蓝螺栓进行吊挂，吊挂在巷道帮部上方第二根锚杆上，从上至下吊挂顺序为花篮螺栓→调节钩→供风管→供水管→排水管。
挂钩不得有变形现象，必须调整至张紧受力状态。
5、采掘工作面吊挂的风水管路其高度要保证风管下平面距底板的距离1.5m允许误差±50mm。
在吊挂钢管时吊点间距为4.8m、吊挂PE管时吊点间距为2.4m，并遵循风管上、水管下的原则。
6、掘进（煤巷）期间敷设的钢管风水管路工作面往后150M全部使用旧风筒布包扎防护，防止锈蚀，涂层复合管不需用旧风筒布防护。
二、排水管路安装标准1、排水管路在风、水管路下方吊挂，管路间距200mm，管路采用机修厂统一加工的挂钩吊挂，挂钩吊在对应的风水管路挂钩下方，上方如无对应的挂钩时采用M16花蓝螺栓吊挂在合适的锚杆上。
吊挂点间距：吊挂钢管时为4.8m、吊挂PE管时为2.4m。
当排水管路为多趟时，可按上述方法依次向下吊挂。
2、排水管路的管径必须按照排水设计的规格标准进行安装。
三、电缆吊挂标准1、工作面两顺槽掘进期间要一次性敷设到位，电缆钩采用Φ6.3钢丝绳配合花篮螺栓拉紧固定在顶板专用锚杆上，并用不少于3道卡子卡紧，固定点间距不得超过50m，电缆钩距巷帮不大于300mm；钢丝绳每隔1.5m使用双股12#扎丝吊在顶部钢网上，扎丝吊点两端回头顺时针缠绕不少于3圈，排列致密，不得再留余头；电缆钩使用2道12#扎丝固定在钢丝绳上，确保电缆悬挂平直美观，过度顺滑。
井下工作面风水管路及电缆管线吊挂和设备完好标准
井下风水管路及电缆管线吊挂和设备标准适用地点：12011工作面、12031工作面、12051工作面、12071工作面、一、走向:电缆和风水管路应分别走在巷道两侧.如需走在巷道同一侧时,电缆应走在风水管路上方,且间距不得小于300㎜.电缆与瓦斯抽放管道必须分开吊挂在巷道的两侧。
二、吊挂高度和固定:1、胶带顺槽、轨道顺槽电缆由上至下依次为检测线、电话线、信号线、动力线，分层布置,各种线不得扎成一束、间距符合规定。
固定采用￠6钢绞线拉成水平直线, 钢绞线每50米两端用花篮螺栓拉紧，电缆吊挂用塑料电缆钩,用Φ12铁丝将电缆钩固定在钢绞线上，吊挂在巷中间的支柱上（电缆钩面向人行道侧），电缆钩顶部距工字钢横梁200㎜；中部车场电缆固定采用￠6钢绞线拉成直线，用塑料电缆钩吊挂在巷道右侧（12071、12031）或左侧（12011、12051）﹝面向工作面方向﹞，所有电缆钩间距1000㎜.间距统一。
2、轨道顺槽、胶带顺槽风水管路用采用￠6镀锌钢丝绳和绳卡与工字钢连接牢固, 吊挂在轨道顺槽、胶带顺槽现已安装位置的工字钢支腿上,吊挂钢丝绳长度统一，固定点与管道间距不应大于300㎜，固定点间距为4米,高度距巷道地板1.5米。
风水管道间距不得大于200㎜，管道吊挂保持平直，间距统一。
中部车场风水管路吊挂，岩巷部分走巷顶，采用锚杆托架进行吊挂，托架下部距巷道腰线不得低于1.2米；工字钢及U型钢段采用“8”字形状的镀锌抱箍固定后，吊挂在巷道左侧（12031）工字钢横梁下部或右侧（12071）U型钢或工字钢的支腿上，高度巷道底板以上1.5米的位置。
.4、各种电缆不得交叉缠绕,多余电缆应展开吊挂,电缆表面不得有灰浆和泥浆;电缆接头统一使用模具,风水管路接头使用快速接头,各部位连接合格、规范. 电缆标志牌应悬挂在每100米、巷道拐弯和分支点、连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边.风水管路、电缆需横跨巷道时,应走到于所接巷道或设备位置后,紧贴巷顶排列整齐布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下电缆质量标准化验收
1、电缆必须敷设在非行人侧，非行人侧管、线、电缆等距运输设备之间的距离不得低于0.3m。
若电缆吊挂在行人侧，吊挂高度不得低于1.8m。
敷设电缆时要按从下到上由粗到细的规定敷设。
2、电缆悬挂点的间距在水平巷道或倾斜巷道内不应超过1.5m，规定每两棚设一挂钩。
在立井井筒内不应超过6m。
电缆必须用电缆钩吊挂，电缆钩应在同一水平并贴反光纸。
3、电缆不应悬挂在风、水管上。
电缆不得遭受淋水或滴水，严禁悬挂物件。
电缆同压风管、供水钢管在巷道同一侧敷设时，应设在管子上方并保持0.3m以上的距离。
（建议：通风挂风筒时能与电缆分挂巷道两侧，或在电缆下方不低于0.3m处，这样方便维护管理，班班检查外观，看有无破皮、绝缘老化等现象，定时摇表遥测绝缘电阻值，在故障时也方便检修。
）
4、井筒和巷道内的电话和信号电缆，应同电力电缆分挂在井巷两侧。
如果条件限制，在井筒内，应敷设在距电力电缆0.3m以上的地方；在巷道中，应敷设在电力电缆的上方并保持0.1m以上的距离。
5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆互相间的距离应大于0.1m；高压电缆之间，低压电缆之间的距离不得小于0.05m，以便摘挂。
6、井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有型号、用途、电压和截面的标志牌（不超过200m）。
7、电缆穿过墙壁部分，应用套管保护，并用黄泥严密封堵管口。
8、电缆的连接要用符合电压等级和电流等级的接线盒连接，破皮的电缆应及时处理，冷补工艺要合格。
9、电缆悬挂应平直，不交叉，多条电缆时应保证间距基本一致。
标准化巷道，电缆钩吊挂应在同一水平，并在电缆钩上均应贴反光纸，如巷道不平，应采取在某一距离内倾斜吊挂，其他位置的吊挂均应平直。
10、低压电缆和接地线严禁使用铝芯电缆。
11、煤电钻电缆长度不超过100m，并不准使用接线盒，在迎头电缆应盘放整齐在架子上，及时挪移架子，距迎头不低于30m（建议：放炮时最好能使用备料挡住），煤电钻综保开关应及时挪移，不得影响迎头施工需要。
12、硐室内的照明信号电缆吊挂时用钢丝绳或铁丝吊挂，并用扎带固定在钢丝绳或铁丝上，间距应尽量保持一致。
13、所有开关、电缆不准有灰尘，开关喇叭嘴及细节、开关架以及电缆内侧同样不准有灰尘。
14、电缆实行分片管理，具体见包机制度。
管路吊挂质量标准化验收
1、管子吊挂应在同一水平，应沿巷道弯曲，在三四角门处通过时应呈90o弯
曲，保证横平竖直。
2、主要管路（现规定4寸管路）涂饰应符合标准。
风管涂蓝色，水管涂绿色，
油管涂黄色。
3、管路必须敷设在非行人侧，敷设管路时要按从下到上由粗到细的规定敷
设。
最下方的管子应距路面0.3m以上，当敷设多条水管时，两条管路间距不低于0.1m，并保证间距一致。
4、管路吊挂应在同一水平，对于用法兰盘的管路，采取每节一个吊钩，并在
距中间最近的一个棚腿吊挂；对于快速接头的管路，采用每节两个吊钩，分别固定在距两头最近的棚腿吊挂（若用卡栏则需要在中间吊挂）。
吊挂要位置固定，标准一致，牢固可靠。
不准用铁丝吊挂。
5、对于工作面、大巷管路每30m（10根管子），加一个三通；100m（或30
根管子）加一个闸阀。
6、用皮管或水龙带连接的地方，应用铁丝扎牢，并对铁丝头进行处理，防止
刮伤职工。
7、管路实行分片管理。
具体分片见包机制度。
工区包片制定
早班：-420水平以上；
中班：-420外头至石门三角门到里头25KW绞车前车场，及二区小湖系到-490岩石巷里头三角门处；
夜班：-420石门三角门到02面及以下一区范围，
包括3249岩石巷。
