地铁车站施工工艺的介绍
地铁车站施工主体工程(3篇)
第1篇一、地铁车站施工主体工程概述地铁车站施工主体工程主要包括车站主体结构、车站设备安装、车站装饰装修等环节。
其中，车站主体结构是地铁车站施工的核心内容，主要包括土建工程、钢结构工程、隧道工程等。
二、地铁车站施工主体工程主要环节1. 土建工程土建工程是地铁车站施工的基础，主要包括车站基坑开挖、支护、基础施工、主体结构施工等。
（1）基坑开挖：根据车站设计图纸，采用机械或人工方式进行基坑开挖，确保基坑尺寸和形状符合设计要求。
（2）支护：针对不同地质条件，采用不同的支护方式，如锚杆支护、喷锚支护、钢支撑支护等，确保基坑稳定。
（3）基础施工：根据地质情况和设计要求，进行基础施工，如桩基础、承台、地下室等。
（4）主体结构施工：主要包括车站站台、站厅、设备用房等结构的施工，采用钢筋混凝土结构、钢结构等。
2. 钢结构工程钢结构工程是地铁车站施工的重要组成部分，主要包括站台雨棚、出入口、设备用房等结构的施工。
（1）站台雨棚：采用钢结构设计，确保雨棚结构安全、美观。
（2）出入口：根据车站设计，进行出入口钢结构施工，包括门框、门扇、立柱等。
（3）设备用房：根据车站设备布置，进行设备用房钢结构施工，确保设备安装空间。
3. 隧道工程隧道工程是地铁车站施工的关键环节，主要包括隧道开挖、支护、衬砌等。
（1）隧道开挖：采用隧道掘进机（TBM）或钻爆法进行隧道开挖，确保隧道施工质量和进度。
（2）支护：针对不同地质条件，采用不同的支护方式，如锚杆支护、喷锚支护、钢支撑支护等，确保隧道稳定。
（3）衬砌：采用钢筋混凝土或预制构件进行隧道衬砌，确保隧道结构安全。
4. 车站设备安装车站设备安装是地铁车站施工的重要环节，主要包括电力、通信、信号、自动售检票、消防等系统的安装。
（1）电力系统：安装变电站、配电箱、电缆等设备，确保车站电力供应。
（2）通信系统：安装电话、广播、电视等设备，满足车站运营需求。
（3）信号系统：安装信号机、轨道电路、联锁设备等，确保列车安全运行。
2024年浅谈地铁车站钢支撑施工工艺
2024年浅谈地铁车站钢支撑施工工艺地铁车站作为城市交通的重要组成部分，其施工质量和安全性至关重要。
在地铁车站的施工过程中，钢支撑结构是确保施工安全、保证结构稳定性的关键措施之一。
本文将详细介绍地铁车站钢支撑施工工艺，包括施工前的准备工作、钢支撑的安装与调整、以及施工过程中的注意事项等方面，以期对地铁车站的施工安全和质量提供一定的参考。
一、施工前准备工作地铁车站钢支撑施工工艺的首要步骤是施工前的准备工作。
这一阶段主要包括施工图纸的会审、施工现场的勘察、材料设备的采购与检验等。
施工图纸的会审施工图纸是施工过程的指导文件，必须对其进行仔细的会审。
会审的目的是检查图纸的合理性、完整性、以及施工可行性。
对于发现的问题，要及时与设计单位沟通，进行图纸修改，确保施工图纸的准确性。
施工现场的勘察施工现场的勘察是为了了解施工现场的实际情况，包括地质条件、周边环境、施工难点等。
通过对施工现场的勘察，可以制定更加合理的施工方案，确保施工过程的顺利进行。
材料设备的采购与检验钢支撑结构的主要材料是钢材，其质量直接影响到钢支撑结构的稳定性和安全性。
因此，钢材的采购要选择正规厂家，同时要对其质量进行严格检验。
此外，其他辅助材料和施工设备也要进行相应的采购和检验，确保其满足施工要求。
二、钢支撑的安装与调整钢支撑的安装与调整是地铁车站钢支撑施工工艺的核心环节。
这一阶段主要包括钢支撑的拼装、安装、预紧力施加、以及监测与调整等。
钢支撑的拼装钢支撑的拼装是在施工现场进行的。
在拼装过程中，要确保每个构件的尺寸和位置准确，同时要保证焊缝的质量。
拼装完成后，要对整个钢支撑结构进行检查，确保其满足设计要求。
钢支撑的安装钢支撑的安装是在基坑开挖后进行的。
在安装过程中，要确保钢支撑的位置准确、稳定。
同时，要注意钢支撑与基坑壁的接触情况，避免出现悬空或过大间隙的情况。
预紧力的施加预紧力的施加是为了提高钢支撑结构的稳定性。
在施加预紧力时，要遵循设计要求，采用合适的预紧力施加方法。

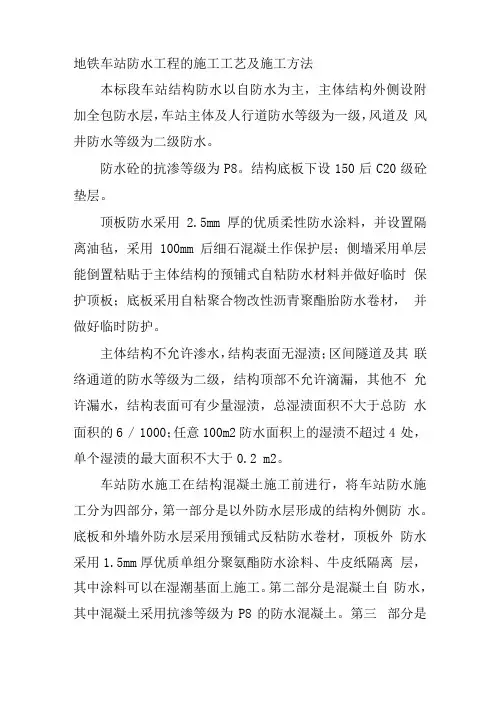

地铁车站防水工程的施工工艺及施工方法
地铁车站防水工程的施工工艺及施工方法本标段车站结构防水以自防水为主，主体结构外侧设附加全包防水层，车站主体及人行道防水等级为一级，风道及风井防水等级为二级防水。
防水砼的抗渗等级为P8。
结构底板下设150后C20级砼垫层。
顶板防水采用 2.5mm厚的优质柔性防水涂料，并设置隔离油毡，采用100mm后细石混凝土作保护层；侧墙采用单层能倒置粘贴于主体结构的预铺式自粘防水材料并做好临时保护顶板；底板采用自粘聚合物改性沥青聚酯胎防水卷材，并做好临时防护。
主体结构不允许渗水，结构表面无湿渍；区间隧道及其联络通道的防水等级为二级，结构顶部不允许滴漏，其他不允许漏水，结构表面可有少量湿渍，总湿渍面积不大于总防水面积的6 / 1000；任意100m2防水面积上的湿渍不超过4 处，单个湿渍的最大面积不大于0.2 m2。
车站防水施工在结构混凝土施工前进行，将车站防水施工分为四部分，第一部分是以外防水层形成的结构外侧防水。
底板和外墙外防水层采用预铺式反粘防水卷材，顶板外防水采用1.5mm厚优质单组分聚氨酯防水涂料、牛皮纸隔离层，其中涂料可以在湿潮基面上施工。
第二部分是混凝土自防水，其中混凝土采用抗渗等级为P8的防水混凝土。
第三部分是主体结构分段施工形成的施工缝，处理方式为混凝土接缝处预埋中置式橡胶止水带，并水膨性止水胶。
混凝土接缝处灌注30〜50mm同标号水泥砂浆。
其中结构变形缝防水，采用箱形挡板预埋带注浆花管的中置式橡胶止水带，变形缝用聚氨酯泡沫板填充、两端用聚硫密封胶封堵。
第四部分为特殊部位的防水处理，包括穿墙管和后补孔的防水处理。
1..1卷材防水工程的施工工艺卷材防水施工工艺流程图1..2结构外防水施工方法车站主体结构的底板及侧墙外防水均采用柔性卷材防水层，顶板防水采用1.5厚单组分聚氨酯涂层、牛皮纸隔离层。
车站部分主体混凝土侧墙结束后进行卷材防水施工，基层为混凝土侧墙。
卷材防水施工方法：基面处理：防水层的基面必须坚固、平整、光洁、不起砂、无毛刺，不得有疏松、尖锐棱角凸起物和凹坑。
解析地铁施工全过程
解析地铁施工全过程一、地铁车站施工技术及流程1、地铁车站施工流程（明挖顺筑）2、主要施工技术——地墙围护泥浆护壁原理示意图•泥浆的作用防止槽壁坍塌悬浮槽内土渣，防止沉渣产生把土渣携带出地面冷却和润滑挖槽机现浇混凝土导墙施工开挖基槽浇筑混凝土推板纠偏式液压抓斗挖槽机工艺布置施工槽段常见形式接头管顶拔装置3、主要施工技术——桩基钻孔桩施工示意图4、主要施工技术——加固5、主要施工技术——降水基本公式：基坑底板至承压含水层顶板间的土压力应与承压水的顶托力基本平衡。
即：其中：h—基坑底至承压含水层顶板间距离(m)；γs—基坑底至承压含水层顶板间的土的重度(kN/m3) H—承压水头高度至承压含水层顶板的距离；γw—水的重度(kN/m3)，取9.8kN/m3；降水目的：（1）疏干开挖范围内土体中的地下水，方便挖掘机和工人在坑内施工作业；（2)降低坑内土体含水量，提高坑内土体强度（3）保证基坑的稳定，防止基坑突涌水6、主要施工技术——开挖（1）第一步土方开挖：地表开挖至冠梁底，施做冠梁和第一道混凝土支撑。
（2）第二步土方开挖：中间拉槽开挖，两端预留土挖至第二、三、四、五道支撑下50cm左右，开始架设钢支撑。
（3）第三步土方开挖：开挖至基底上30cm，采用人工开挖至基底标高。
两个端头井先行施工，从两端向中间实施挖土施工。
7、主要施工技术——支撑8、主要施工技术——结构回筑9、主要施工技术——施工监测在众多的地铁施工步骤中，其中地铁的测量工作是极其重要和关键的一步，其中包括测量准备、地铁平面控制测量做法、地铁搞成控制测量、明挖车站及隧道施工测量、联系测量、地下控制测量、暗挖隧道施工测量、贯通测量及断面测量、变形监测等等，可谓是贯穿了整个地铁设计施工的全过程。
地铁车站工程施工方法
一．地铁车站工程施工方法：主要有三种1.明挖法；2.盖挖法；3.暗挖法答：在地铁车站施工过程中，无论采用明挖法还是盖挖法，其主要施工顺序和内容，包含基坑围护结构、基坑降水、地基加固、基坑开挖和主体结构五个部分。
一．地下连续墙围护结构施工方法:：答：地下连续墙是用特制的挖槽机械，在泥浆护壁的情况下，开挖一定深度的沟槽，然后吊放钢筋笼，浇注混凝土而成钢筋混凝土墙，一般集挡土、承重截水和防渗于一体，并兼作地下室外墙。
土钉墙围护结构施工方法：答：土钉墙被加固土体，放置在土中的土钉体和面板组成，天然土体通过土钉就地实施加固，并与喷射混凝土面板相结合，形成一个类似重力式墙的土挡土墙，以此来抵抗墙后传来的土压力和其他荷载，从而使得开挖坡面稳定。
二．基坑降水施工方法：答：1.如果基坑底部以下的不透水层土体厚度较薄，而且不透水层下面有较大水压的滞水层或承压水层，当随着基坑开挖后上层覆土重量不足以抵挡下层水压时，基底就会隆起破坏，围护墙体则会失稳。
因此通过设置降压井可有效降低下层承压水，水头压力，防止基坑底部隆起或突涌，提高基坑安全性。
2.基坑降水施工工艺流程答：主要包括：埋设护口管、钻机就位、钻进成孔、清孔、吊施井管、投放滤料、封井、洗井、安泵试抽降水等环节。
3.地基加固：答：常用地基加固方法，主要有水泥搅拌桩，旋喷桩和压蜜注浆等。
4基坑开挖：答：基坑开挖程序和参数是对开挖顺序每步开挖的空间尺寸、开挖时限、支撑时限和支撑预应力等各工序的定量施工管理指标，是控制基坑及周边环境变形的重要技术参数。
基坑分层、分段逐层开挖。
5.防水工程：答：地下车站结构防水应遵循“以防为主、因地制宜、综合治理”的原则。
以车站砼结构自防水为主，结合相应辅助防水措施进行防水。
在冬季或夏季浇混凝土时，要采取相应措施。
6.基坑围护结构破坏形成有三种：答：1）.稳定性破坏，2）.强度破坏，3）.变形过大。
泥浆配备：答：特别是循环泥浆必须经过处理符合标准后方可重复使用，否则应废弃，槽段内泥浆液面在地下水位0.5m以上，并不低于导墙顶面以下30cm，液位下落及时补浆,以防塌方。
地铁车站主体结构施工技术.ppt
四、内部结构施工方法
1、轨顶风道施工 （1）后浇法施工 车站主体结构施工完毕，在盾构机过站、始发和接收后，及时安排施工。在中板施工时预埋风道吊墙钢筋，并注意在浇筑主体中板混凝土时，应预 留孔洞作为混凝土浇筑和捣固孔洞，一般埋设直径约80mm的PVC管，埋设密度一般1.5-2m。
四、内部结构施工方法
四、内部结构施工方法
先浇法施工现场图片
四、内部结构施工方法
除现浇施工外， 轨顶风道还可采用预制拼装的方法进行施工，分半预制和全预法。成都地铁2号线一期工程有7个车站均采用全预制方法施工轨顶风 道，在国内尚属首例，但近年来预制轨顶风道法在成都很少被采用。
半预制
全预制
谢谢大家！
地铁车站主体结构施工技术
目
录
一、地铁车站一般型式介绍 二、主体结构施工组织 三、主体结构施工方法 四、内部结构施工方法
一、地铁车站的一般型式
一、地铁车站的一般型式
地铁车站的一般型式可按结构和站台的型式分为多种不同的型式。 1、按结构型式分类
（1）矩形框架结构（一般采用明、盖挖工法）
国内地铁车站普遍采用这种型式，工法成熟，车站一般为两到三层。
天安门西站
莫斯科地铁车站
一、地铁车站的一般型式
巴黎地铁车站
一、地铁车站的一般型式
长春地铁2号线（装配式拱形车站）
一、地铁车站的一般型式
（3）圆形结构(一般采用盾构和浅埋暗挖相结合） 此种型式的车站采用直接盾构法或在盾构法的基础上扩建地铁车站，可大幅缩小工程建设周期、提高工程质量并能更好的确保施工安全和极大地减少 对周边环境的影响。因技术的限制在国内很少采用这种方式修建车站，比较有代表性的是广州地铁3号线林和西站、越秀公园站（在盾构基础上扩建）， 但在欧洲国家已得到广泛的应用。
地铁工程施工技术流程与工艺
地铁工程施工技术流程与工艺1.前期准备2.地下挖掘地铁工程的首要任务是地下挖掘，也是最具挑战性的施工工艺。
地下挖掘采用钻孔、爆破、掘进机等方式进行，一般先进行辅助挖掘，然后使用大型掘进机进行主要挖掘。
3.泥水平衡法施工地铁工程的土建施工工艺主要采用泥水平衡法，即在地铁隧道两侧同步注入水泥浆，以避免地面沉降和控制地下水位。
同时，还需进行土方开挖、支护和排水等工艺。
4.施工机械运输地铁施工过程中需要大量的机械设备，并进行运输。
机械运输工艺主要包括机械设备的调运、装卸和安装等。
5.隧道支护地铁隧道的支护是施工过程中的重要环节，主要是为了保证地下隧道的稳定性。
支护工艺主要包括支撑结构的设计和安装、喷射混凝土墙体和钢架等。
6.隧道施工地铁隧道的施工工艺一般分为顶管法施工和盖管法施工两种方式。
顶管法施工是先打开顶部的地面，然后在地下挖掘顶管形成隧道；盖管法施工是先进行地下挖掘后，使用钢模具盖住隧道形成结构。
7.轨道铺设在地铁施工过程中，铺设轨道是必不可少的环节。
铺设轨道的工艺主要包括道床的预处理、道轨的安装和固定、道碴的铺设等。
8.系统设备安装地铁工程完成轨道铺设后，需要进行系统设备的安装工作，如电气设备、通信设备、信号设备等。
这些设备的安装工艺需要高度专业的技术实力。
9.室内装修地铁工程的室内装修通常在施工完成后进行，主要包括车站的墙面装饰、地板铺设、灯光安装和广告牌的设置等。
10.车辆调试地铁工程完工后，需要对列车进行调试和测试工作，以保证运行的安全性和稳定性。
调试工艺主要包括列车的试运行、安全检测和调整等。
11.试运行与验收地铁工程完成后，进行试运行和验收工作。
试运行主要是为了检测运行的稳定性和安全性，验收则是由相关部门对地铁工程进行全面检查和评估。
综上所述，地铁工程施工技术流程与工艺包括前期准备、地下挖掘、泥水平衡法施工、施工机械运输、隧道支护、隧道施工、轨道铺设、系统设备安装、室内装修、车辆调试、试运行与验收等多个步骤。
地铁车站防水工程的施工工艺及施工方法
地铁车站防水工程的施工工艺及施工方法地铁车站防水工程是确保地铁车站地下空间免受水灾侵害的重要工程，它需要考虑到地下水位、降雨量以及车站使用的地质情况，采用合适的施工工艺和施工方法才能确保工程的质量和可靠性。
本文将介绍地铁车站防水工程的常见施工工艺和施工方法。
一、施工工艺1.地下水位降低法这种工艺通常适用于地铁车站建设在浅层地下水位较高的地质环境中。
通过井道、井筒及连桩降背水井等降低地下水位，以达到降低渗流压力和保证工程施工质量的目的。
2.水泥浆灌注法这种工艺适用于地下水位较高和透水性比较大的地质情况下。
通过灌注水泥浆到地下，形成一个致密、坚固的水泥帷幕，阻止地下水渗透，从而达到防水的目的。
3.墙面挡水法这种工艺适用于地下水位较低或不透水层较厚的地质情况下。
通过在地下水位以上的车站墙面中设置挡水板、挡水槽等结构，阻止地下水的渗透，保持车站地下空间的干燥。
4.屏幕膜法二、施工方法1.原料准备和搅拌根据工程需求，准备适量的水泥、砂浆和其他添加剂，将它们按照一定比例进行搅拌，确保原料的均匀混合。
2.坑槽开挖和地下水处理按照设计要求，在车站地下开挖出相应的坑槽，并根据地下水位、泥土水分含量等情况，采取相应的处理手段，如井道、井筒和连桩降背水井等。
3.地下室基础和墙体施工按照设计要求，进行地下室基础和墙体的施工，可以采用模板浇注混凝土，也可以直接使用预制板拼装。
4.防水材料施工根据施工工艺的选择，在车站墙面、地板、地下室基础等部位施工防水材料，可以采用涂刷或贴合方式，确保防水层的质量和可靠性。
5.验收和保养施工完成后，进行防水工程的验收，检查防水层的厚度、附着力等指标是否符合要求。
在车站正式运营后，还需要进行定期的保养和维护，确保防水层的长期使用效果。
通过合理选择施工工艺和施工方法，并严格按照设计要求进行施工，可以保证地铁车站防水工程的质量和可靠性，减少地下水灾害对车站的影响，提高地铁系统的安全性和可用性。
地铁施工施工工艺总结
地铁施工施工工艺总结地铁施工工艺总结一、地铁施工工艺概述地铁施工工艺是指在地铁建设过程中所采用的各种施工方法和工艺流程。
地铁作为一种重要的城市交通运输工具，其施工工艺的合理与否直接关系到地铁的质量和安全。
地铁施工工艺总结旨在总结地铁施工中的经验教训，提供参考和指导，以促进地铁建设的科学化和高效化。
二、地铁施工工艺的主要内容1. 地铁隧道施工工艺：地铁隧道是地铁系统的重要组成部分，其施工工艺主要包括地下开挖、支护、衬砌、防水等步骤。
地下开挖采用盾构法或爆破法，支护采用钢支撑或混凝土衬砌，防水采用涂覆或注浆等方法。
2. 地铁车站施工工艺：地铁车站是地铁线路的重要节点，其施工工艺包括车站结构的施工、地下连续墙的施工、地下室内装修等。
车站结构施工主要采用钢筋混凝土或预制构件，地下连续墙的施工采用挖土机械或人工开挖，地下室内装修采用瓷砖、铝塑板等材料。
3. 地铁线路施工工艺：地铁线路是地铁系统的骨架，其施工工艺包括路基施工、轨道铺设、电气化设备安装等。
路基施工主要包括土方开挖、填筑、路基加固等工序，轨道铺设采用钢轨或混凝土轨道，电气化设备安装包括供电系统、信号系统、通信系统等。
4. 地铁通风施工工艺：地铁隧道因为封闭的环境和列车运行带来的热量，通风是必不可少的。
地铁通风施工工艺包括通风井的施工、通风管道的安装、风机设备的安装等。
通风井的施工采用钻孔法或盖板法，通风管道采用预制管道或钢板制作，风机设备安装需考虑排风量和噪音控制。
三、地铁施工工艺的关键技术点1. 地铁隧道施工的关键技术点包括盾构机的选择和控制、地下衬砌的质量控制、防水材料的选用和施工等。
2. 地铁车站施工的关键技术点包括车站结构的施工工序控制、地下连续墙的施工质量控制、室内装修材料的选择和施工等。
3. 地铁线路施工的关键技术点包括路基施工的平整度和强度控制、轨道的准确铺设和固定、电气化设备的安装和调试等。
4. 地铁通风施工的关键技术点包括通风井的开挖和防护、通风管道的连接和密封、风机设备的选型和安装等。
施工方案地铁车站站台门施工工艺解析
施工方案地铁车站站台门施工工艺解析地铁车站站台门的施工工艺是地铁工程建设中非常重要的一环。
本文将分析站台门施工的具体工艺流程和技术要点，以及施工中需要注意的事项。
一、施工前准备工作1.1 设计方案确认在开始站台门施工之前，需要对设计方案进行确认，并与设计方案的要求保持一致。
施工方案应包括具体的施工流程、材料规格及施工标准等。
1.2 材料准备根据设计方案要求，采购所需的站台门施工材料。
包括钢材、玻璃、密封胶等。
材料应具备相应的质量合格证明，并按照要求妥善保管。
1.3 施工人员培训组织施工人员进行必要的培训，使其熟悉施工工艺流程和施工安全注意事项，并保持相关证书的合法有效。
二、施工工艺流程2.1 制作施工图纸根据设计方案，制作施工图纸，并按照图纸要求进行施工。
2.2 安装基础支撑结构首先在车站站台门位置进行基础支撑结构的安装。
根据地基情况选择合适的支撑方式，并确保基础结构牢固可靠。
2.3 制作门框根据设计方案要求，制作门框。
门框应具备足够的强度和稳定性，并符合安装尺寸要求。
2.4 安装门扇及玻璃将制作好的门扇和玻璃进行安装。
门扇和玻璃的安装要求严格符合设计方案，确保门的开启和关闭灵活，并满足相关的安全标准。
2.5 密封处理对门框与地基结构进行密封处理，确保门与地基之间的连接紧密，防止水、空气等有害物质的渗透。
2.6 配置电器设备根据设计方案的要求，配置相应的电器设备，如感应器、安全警示灯等。
2.7 完善验收站台门安装完毕后，进行相应的验收工作，确保施工符合相关的要求和标准。
三、施工注意事项3.1 安全施工在进行施工过程中，必须严格遵守安全操作规程，佩戴必要的安全装备，并设置警示标志，确保施工人员和周边环境的安全。
3.2 施工质量控制施工过程中，应定期进行质量检查，确保门框、门扇和玻璃的制作和安装质量符合要求。
对发现的问题及时进行修复和整改。
3.3 环境保护施工过程中应严格控制噪音、粉尘和废弃物的产生，做好环境保护工作，确保周边环境的卫生和整洁。
地铁车站盖挖法施工技术介绍
图示逆作法施工过程
七、盖挖逆作法的关键技术
• 盖挖逆作法及没有太复杂技术，它是由若干简单的，原始的 技术，巧妙地、有机的组合，从而形成一套完整的甚至于是 完美的施工工法。
• 确保整个车站防水系统和结构钢筋的完整和连续是第一个关 键技术。通过地模预留沟槽和回填沟槽来实现的。
• 地模：盖板、中板不需支架和模板而是就地将土体作成结构 裸露形状。
两种盖挖法的不同点如下：
⑴施工顺序不同
顺作法是在挡土墙施工完毕后，对挡土墙进行必要的支 撑，再着手开挖到设计标高，并开始浇筑基础底板，接着依 次由下而上，一边浇筑地下结构本体，一边拆除临时支撑； 而逆作法是由上而下的进行施工的。
⑵所采用的支撑不同
在顺作法中常见的支撑有钢管支撑、钢筋混凝土支撑、 型钢支撑以及土锚杆等；而逆作法中建筑物本体的梁和板也 就是逆作结构本身就可以作为支撑。
◆优点：
①结构的水平位移 小，安全系数高；
②对地面影响小， 可以最低程度影响交通， 对居民生活影响小；
③施工受外界气候 影响小。
◆缺点：
①由于竖向出口少， 需水平运输，后期开挖 出土不方便；
②作业空间小，施 工速度较明挖法慢，工 期长；
③和基坑开挖、支 挡开挖相比费用较高。
三、盖挖法施工类型
盖挖法有逆作和顺作两种施工方法。
中间立柱 (钢管柱)
钻孔灌注桩
柱下桩基 钻孔灌注桩
第二步：占用半幅路面，施做另一侧基坑维护结 构，中间立柱下桩基及中间立柱
第一步：占用半幅路面，施做基坑维护结构，中 间立柱下桩基及中间立柱
第二步：占用半幅路面，施做另一侧基坑维护结 构，中间立柱下桩基及中间立柱
第三步：开挖基坑，施作浅基坑保护墙，开挖 至顶板底面标高处
浅谈明挖地铁车站主体结构施工方法及工艺流程
浅谈明挖地铁车站主体结构施工方法及工艺流程地铁车站主体结构的施工方法及工艺流程是一个十分复杂的工作，本文将从浅谈的角度对其进行探讨。
明挖地铁车站主体结构的施工方法主要包括以下几个步骤：地表围护结构搭设、地层处理、车站主体结构施工、补偿沉降处理和车站装修等。
首先，在明挖地铁车站主体结构施工之前，需要进行地表围护结构搭设。
地铁车站所在的结构底板一般位于地下层，为确保车站主体结构施工的安全性，需要先搭设起地表围护结构，通常采用钢支撑和钢筋混凝土构造。
地表围护结构的搭设主要是为了避免车站施工过程中地层的塌方和流失。
接下来是地层处理，地层处理是为了改善地铁车站施工过程中地层的稳定性。
地下工程常见的地层处理方法有注浆法、冻结法和土体固化法。
注浆法主要是通过注入混凝土浆体或其他固化材料来填充地层的空隙，增加地层的稳定性。
冻结法则是通过施加低温使地下水结冰，形成固体，以提高地下的承载能力。
土体固化法主要是通过注入化学固化剂使土体固化，增加地层的强度和稳定性。
车站主体结构施工是整个工艺流程中最为关键的一步。
车站主体结构施工主要包括地下连续墙施工、地下室顶板施工和地下室支撑结构施工等。
地下连续墙的施工一般使用钻孔灌注桩或搅拌桩等方法，用以形成车站地下层的围护结构。
地下室顶板施工一般采用预制板块，然后进行预制板安装和浇筑混凝土等工序。
地下室支撑结构的施工则需要根据地质情况选择合适的支护形式，如钢支撑、撑拱、拱肋、钢筋混凝土墩台等。
在车站主体结构施工完成后，需要进行补偿沉降处理，这是为了保证地铁车站的稳定性，并减少沉降对地上建筑物的影响。
补偿沉降处理主要是通过浇注浆体和土体加固等方法来平衡地下车站施工引起的沉降。
最后是车站装修，车站装修主要包括地铁站台、出入口、通道和候车区等区域的装饰和设施安装。
这一步主要是为了确保车站的美观性和乘客的便利性。
总而言之，明挖地铁车站主体结构的施工方法及工艺流程是十分复杂和庞大的工程，需要设计、施工、监理等多个环节的合作与协调。
地铁车站明挖法施工工艺简述
地铁车站明挖法施工工艺简述地铁车站建设在城市的基础设施建设中扮演着至关重要的角色。
如何保证车站建设的顺利开展至关重要，其中的一项重要的工艺就是明挖法施工。
下面就来简短地介绍一下明挖法在地铁车站建设中的应用及施工流程。
一、明挖法施工的定义明挖法是指在地面上对车站土建结构进行一层层地开挖，最终形成地铁车站的建筑基础及人行通道、车辆出入口等重要设施的建造方法。
与机械劈挖法相比，明挖法施工工艺具有创新、快速、高效、经济等优势，成为目前地铁车站建设的首选施工方法。
二、明挖法施工的流程1.地面标志布设：在车站原址上进行标志的设定和测量，标志的位置应与设计图纸相符，并保证与周边建筑和地下管线的距离满足要求。
2.开挖围护结构：围护结构为车站的土建结构提供了良好的保护，同时也为开展下一步的挖掘作业做了好的准备工作。
3.开挖作业：根据车站的设计图纸逐层逐步地由里向外进行挖掘工作，同时配合设施的设置、管线的铺设等工作细节，以保证地铁车站建设的进展。
4.回填土方：根据设计图纸的要求进行回填土方，在回填过程中注意保证地铁车站相关设施的安全、完整，并尽量做到对环境和周边的影响降到最小的程度。
5.车站设施安装及试运行：经过以上步骤之后，地铁车站的主体建筑已经初步完成，需要进行车站设施的安装及试运行等工作，以保证地铁车站的正常使用。
三、施工过程中需要注意的要点在明挖法施工的过程中，有几点需要注意：1.按照设计要求开展车站施工；2.施工安全为第一考虑，采取相应施工措施保证；3.面对施工场地的变化，及时调整施工计划；4.尽量减少对交通、环境等的影响；5.做好设施的保护和维护工作。
以上就是地铁车站明挖法施工工艺的简单介绍及施工流程。
在施工过程中，需要注意的要点特别重要，如做好安全措施、调整施工计划等。
只有做好下述工作，才能保证地铁车站的顺利开展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁一局桥梁公司总工办
车站施工的三种工艺
• 工艺1---明挖法（有围护结构、无围护结构）
• 工艺2---盖挖法（盖挖顺做、盖挖逆做、盖 挖半逆做）
• 工艺3---浅埋暗挖法（从新奥法发展而来）
工艺1、明挖法
1.1 定义：明挖法是先从地表面向下开挖基坑 至设计标高，然后在基坑内的预定位置由 下而上地建造主体结构及其防水措施，最 后回填土并恢复路面。
工艺2、盖挖法
2.2 特点：围护结构变形小，能够有效控制周围土 体的变形和地表沉降，有利于保护临近建筑物和 构筑物；基坑底部土体稳定，隆起小，施工安全； 施工空间大；盖挖逆作法用于城市街区施工时， 可尽快恢复路面，对道路交通影响较小。混凝土 结构的水平施工缝的处理较为困难（易漏水）； 暗挖施工难度大、费用高；每次分部开挖与浇筑 或衬砌的深度，应综合考虑基坑稳定、环境保护、 永久结构形式和混凝土浇筑作业等因素来确定。
钢拱架
钢拱架
③
⑤
第4步
第6步
钢拱架
钢拱架
④
⑥
浅埋暗挖—中洞法
拆除中隔墙并施作立柱及纵梁
(1:125)
⑦ ⑧
浅埋暗挖—中洞法
第7步
侧洞台阶法施工顺序
(1:125)
⑦
第10步
第8步 ⑧
⑩
⑩
立模浇注混凝土
(1:125)
第9步
钢拱架示意图
⑨
⑨
盾构法施工示意图
钢拱架 （10号工字钢）
纵向连接钢筋 （槽钢）
工艺2、盖挖法
2.3 分类：盖挖法可分为盖挖顺作法、盖挖逆 作法及盖挖半逆作法。目前，城市中施工 采用最多的是盖挖逆作法
盖挖顺做法（围护结构是地连墙）
盖挖逆做法
盖挖半逆做法
盖挖法盖板下部结构
工艺3、浅埋暗挖法
3.1定义：在城镇软弱围岩地层中，在浅埋条件下修 建地下工程，以改造地质条件为前提，以控制地 表沉降为重点，以格栅（或其他钢结构）和锚喷 作为初期支护手段，遵循“新奥法”大部分原理。 按照“十八字”原则（即管超前、严注浆、短开 挖、强支护、快封闭、勤量测）进行隧道的设计 和施工，称之为浅埋暗挖技术。
洞自上而下分块成环，随挖随撑，及时做好喷锚和钢架初 期支护；
（2）由下而上施作中跨部分二次模注钢筋混凝土结 构，中隔墙也逐层拆除。中洞各工序完成后，就会形成一 个刚度很大的完整结构顶住上部土体，从而有效地减少地 表沉降量。
• （3）当中洞完成后，两侧洞采用台阶法，对称自上而下 开挖。 （4）同样，初期支护完成后，再自下而上施作两侧 洞的二次模注钢筋混凝土衬砌
浅埋暗挖—中洞法（三拱立柱式车站施工步骤）
中隔墙
初期支护
7
1
3
7
8
8
9
2
4
9
10
5
6
10
图6-38 三拱立柱式车站中洞法施工步骤图
第1步 钢拱架 钢拱架 ③ ①
第2步
第4步 钢拱架 钢拱架
浅埋暗第 挖1步 —中洞法
钢拱架
①
第2步
钢拱架
②
第3步
第5步
钢拱架
④
②
⑤ 第6步
钢拱架
第2步
钢拱架
②
第3步第5步
浅埋暗挖—双眼睛工法（三拱立柱式车站施工步骤）
初期支护
7
3
95
11
1
2
12
图6-40 双眼睛工法施工步骤图
格栅支撑
浅埋暗挖—柱洞法
4 柱洞法 采用“柱洞法”施工。按照“小分块、短台阶、 早成环”的原则，将整个断面开挖横向分为：侧 洞、有柱的柱洞和中洞共5个洞，每洞分上、中、 下三层。 先自上而下对称施工柱洞初支，再由下而上施作 柱洞二衬，建立起梁、柱支撑体系。柱洞完成后， 施工两个柱洞中间的中洞初支和二衬，形成整个 大中洞稳定体系。再对称自上而下施工两侧洞初 支，最后纵向分段自下而上对称施作二衬，完成 结构闭合。
1.2 特点：作为地铁车站常用施工方法，具有 施工作业面多、速度快、工期短、易保证 工程质量、工程造价低等优点，
1.3 分类：明挖法施工基坑可以分为敞口放坡 基坑和有围护结构的基坑两类
有地连墙围护的明挖法施工步骤
明挖法（有支撑的围护结构）
工艺2、盖挖法
2.1 定义：盖挖法是先盖后挖，即先以临时路 面或结构顶板维持地面畅通，再向下支护 的基坑施工。施工基本流程：在现有道路 上按所需宽度，以定型标准的预制棚盖结 构（包括纵、横梁和路面板）或现浇混凝 土顶（盖）板结构置于桩（或墙）柱结构 上维持地面交通，在棚盖结构支护下进行 开挖和施做主体结构、防水结构。然后回 填土并恢复管、线、路或埋设新的管、线、 路。最后恢复道路结构。
• 浅埋暗挖技术从减少城市地表沉陷考虑，还必须 辅之以其他配套技术，比如地层加固、降水等。
浅埋暗挖法
3.2特点：首先，浅埋暗挖法不允许带水作业， 如果含水地层达不到疏干，带水作业开挖 面的稳定性时刻受到威胁，甚至发生塌方。 大范围的淤泥质软土、粉细砂地层，降水 有困难或经济上选择此工法不合算的地层， 不宜采用此法。第二，采用浅埋暗挖法要 求开挖面具有一定的自立性和稳定性。我 国规范对土壤的自立性从定性上提出了要 求：工作面土体的自立时间，应足以进行 必要的初期支护作业。对开挖面前方地层 的预加固和预处理，视为浅埋暗挖法的必 要前提，目的就在于加强开挖面的稳定性， 增加施工的安全性。
浅埋暗挖—中洞法
浅埋暗挖—侧洞法
2. 侧洞法 与中洞法相反，侧洞法是先对称地用CRD法
开挖两个侧洞，待完成二次模注钢筋混凝土结构 后，再用台阶法开挖中洞。
由于开挖两个侧洞后，中洞的宽度变窄，其 承载土柱承受上覆土体压重的承载力下降，因而 可能产生比中洞法要大的地表下沉。
浅埋暗挖—侧洞法（三拱立柱式车站施工步骤）
1
3
2
4
5
6
初期支护
中隔墙
7
3
1
8
4
2
9
10
6
5
图6-39 三拱立柱式车站侧洞法施工步骤图
浅埋暗挖—双眼睛工法
3. 双眼镜工法 （1）先开挖一侧洞， （2）再开挖另一侧洞， （3）最后开挖中洞。 这种方式不会在同一横断面上同时形成大的
跨度，因而更有利于地层的稳定，但施工进度将 会减慢。
三跨双拱车站结构采用的双眼镜工法，对地 表的沉陷值可以控制在30mm之内，与中洞法相当。
浅埋暗挖法
3.3 为了有效地解决地面交通等各种干扰问题，采 用浅埋暗挖法是修建铁车站的首选方法。浅埋暗 挖车站结构的关键的问题是如何控制地表沉陷。 因此，寻求合理的施工方法关系重大。主要方法 有: 1.中洞法 2.侧洞法 3.双眼镜工法 4.柱洞法 5.洞桩法
浅埋暗挖—中洞法
• 1. 中洞法 （1）中跨部分(包括立柱)采用CRD法施工。先将中
