4、项目四 汽车前照灯不亮故障检修

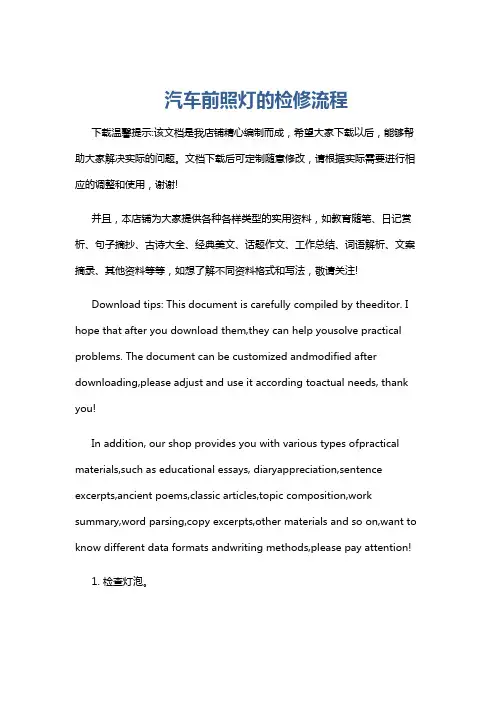

汽车前照灯的检修流程
汽车前照灯的检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 检查灯泡。
首先，需要检查前照灯的灯泡是否正常工作。
可以通过观察灯泡是否发光来判断。
汽车车灯故障的排查和修复方法
汽车车灯故障的排查和修复方法在日常驾驶中，汽车车灯是车辆重要的安全装置之一。
然而，由于各种原因，车灯故障可能会影响驾驶安全。
本文将介绍一些常见的汽车车灯故障，并提供相应的排查和修复方法，以帮助司机解决问题。
一、前大灯故障前大灯的故障可能包括灯泡烧坏、灯泡亮度不足、灯罩损坏等。
排查和修复方法如下：1. 检查灯泡：首先将车辆停在平坦的地面上，打开引擎盖，找到前大灯灯泡。
检查灯泡是否烧坏，如果是，则需要更换新的灯泡。
注意选择合适的灯泡规格，避免使用不当规格的灯泡。
2. 检查灯罩：有时候前大灯的灯罩可能会损坏，导致光线散射不均匀或者光线照射范围有问题。
检查灯罩是否存在裂纹或者损坏，如有必要，更换新的灯罩。
3. 调整灯泡亮度：如果前大灯亮度不足，可能是由于灯泡使用时间过长导致。
此时，可以尝试使用以前提到的灯泡更换方法，更换新的灯泡可以提高前大灯的亮度。
二、后尾灯故障后尾灯包括刹车灯、倒车灯、示宽灯等，这些灯泡故障可能导致其他车辆无法正常判断您的驾驶意图，从而造成危险。
排查和修复方法如下：1. 检查灯泡：类似前大灯故障，首先需要检查后尾灯的灯泡是否烧坏，如果是，则需更换新的灯泡。
可根据车辆制造商提供的用户手册来了解灯泡的更换方法和规格。
2. 检查保险丝：后尾灯的故障中，保险丝也可能是一个潜在的问题。
打开车辆的保险丝盒，检查与后尾灯相关的保险丝是否烧断。
如果是，更换新的保险丝。
3. 检查接线连接：有时候后尾灯的故障可能是由于接线连接松脱或者接触不良所致。
检查后尾灯与电路连接处，并确保连接牢固、没有松脱或腐蚀。
如有必要，可以清洁连接部分并重新连接。
三、转向灯故障转向灯的故障会使其他车辆无法准确判断你的转弯意图，增加了道路上的安全隐患。
排查和修复方法如下：1. 检查灯泡：与前大灯和后尾灯类似，检查转向灯灯泡是否烧坏，如有需要更换新的灯泡。
2. 检查保险丝：与后尾灯故障类似，转向灯的问题也有可能是由于保险丝烧断导致。
前照灯不亮的故障原因
前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一：检查灯泡–步骤二：检查保险丝–步骤三：检查电路连接–步骤四：检查电压供应–步骤五：检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。
然而，当我们发现前照灯不亮时，驾驶安全性就会受到严重影响。
因此，及时排查故障并解决问题是非常重要的。
本文将介绍前照灯不亮的故障原因及排查步骤，希望能帮助读者快速准确地找到并解决问题。
故障现象描述当遇到前照灯不亮的情况时，驾驶者应首先观察并描述故障现象，以便更好地进行故障排查。
故障现象的描述应包括以下几个方面：1.哪个灯泡不亮：左前灯、右前灯还是双前灯都不亮？2.是一侧灯泡不亮还是两侧灯泡都不亮？3.灯泡亮度是否有变化？是一直不亮还是偶尔会亮一下？4.是否存在其他照明灯的故障？例如后尾灯是否正常工作？对于不同的故障现象，可能对应着不同的故障原因，因此准确描述故障现象对于找出问题所在至关重要。
故障排查步骤步骤一：检查灯泡检查灯泡是否熄灭或破裂。
如果发现灯泡破裂或黑色气体聚集在灯泡底部，那么很有可能灯泡已经烧毁。
此时需要将坏灯泡更换为新的灯泡。
步骤二：检查保险丝保险丝是汽车电路中的重要保护装置，它可以防止电流过大损坏电路。
检查前照灯的保险丝是否烧断。
一般情况下，保险丝会安装在发动机舱的保险丝盒内。
通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。
如果保险丝烧断，需要更换相同额定电流的保险丝。
步骤三：检查电路连接检查前照灯电路的连接是否正确。
首先，拧下灯罩，检查灯泡和灯座之间的连接是否良好，灯泡是否牢固插入灯座。
然后，检查灯座与车辆电路之间的连接，确保接头没有生锈、脱落或损坏。
如果发现连接问题，需要重新连接或更换损坏的零部件。
步骤四：检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。
首先，将电压表的探针分别连接到前照灯电路的正极和负极，然后点火或启动发动机。
汽车大灯故障检修报告
汽车大灯故障检修报告汽车大灯故障检修报告一、问题描述：车辆大灯故障，无法正常工作。
具体表现为打开头灯开关后无法亮灯，无论是远光灯还是近光灯，都没有任何反应。
二、问题分析：1.可能是电路故障导致大灯无法正常工作。
检查电路，包括保险丝、继电器等，查找是否有短路、断路的问题。
2.可能是开关故障导致大灯无法正常工作。
检查开关，包括头灯开关和远光灯/近光灯切换开关。
3.可能是大灯灯泡损坏导致无法亮灯。
检查大灯灯泡是否熔断或者烧坏。
三、解决方案：1.检查电路：首先，打开车辆的发动机盖，检查发动机舱内的保险丝。
通过查阅车辆说明书或者电路图，找到与大灯相对应的保险丝。
若发现保险丝熔断或者烧坏，需要更换相应的保险丝。
然后，检查大灯继电器是否正常工作。
使用万用表检测继电器的电压和电阻，确保其正常工作。
若继电器故障，需要更换继电器。
2.检查开关：首先，检查头灯开关是否损坏。
打开开关盖板，使用万用表测量开关的电压和电阻。
若发现开关损坏，需要更换新的开关。
然后，检查远光灯/近光灯切换开关。
同样使用万用表检测开关的电压和电阻。
若开关故障，需要更换新的开关。
3.检查灯泡：首先，打开车辆头灯罩，取出大灯灯泡。
使用万用表检测灯泡的电阻值，确定灯泡是否损坏。
若发现灯泡烧坏，需要更换新的灯泡。
四、修理步骤：1.确定电路故障：检查保险丝和继电器，更换烧坏或者熔断的保险丝和继电器。
2.确定开关故障：检查头灯开关和远光灯/近光灯切换开关，更换损坏的开关。
3.确定灯泡故障：取出大灯灯泡，检查电阻值。
若灯泡烧坏，更换新的灯泡。
4.检查灯具连接：检查大灯与灯罩的连接是否牢固，若有松动的情况进行紧固。
5.测试：重新安装大灯灯泡，关闭发动机舱盖，打开车辆头灯开关并切换远光灯/近光灯，观察大灯是否正常亮起。
用万用表检测电压和电阻，确保电路、开关和灯泡正常工作。
五、注意事项：1.在检修过程中，必须先切断车辆的电源，以免发生电击事故。
2.检查灯泡时，避免直接用手触摸灯泡，避免因为温度过高导致灯泡损坏。
项目四汽车照明、信号与仪表系统的检修
自动追踪式、 全自动计算机控制式
PART.01
前照灯电路 灯光开关 变光开关 （机械式脚踏变光开关） 光电式变光开关电路
前照灯的电子控制装置
前照灯会车自动变光器 前照灯昏暗自动发光器 灯光提示警报系统及或自动关闭系统 前照灯自动关闭延时器
Uf > Ud AUFU=1
A
பைடு நூலகம்
B
RC振荡器的工作原理
项目小结
制动灯由制动灯开关控制。 汽车照明系统常见的故障有前照灯的远光均不亮，前照灯一侧亮，诊断时根据不同的故障现象采取不同的诊断方法。 汽车信号系统的常见故障有转向信号灯和危险警告灯故障，喇叭不响故障等。 汽车的报警装置主要用来保证行车安全，常用的报警装置有：冷却水液面过低报警装置，机油压力过低报警装置、冷却水温度报警装置、燃油量报警装置、制动系统低气压报警装置等。电路由报警开关（传感器）、警告灯（或蜂鸣器）组成。 汽车仪表用来了解观测汽车各系统的工作状况，常用的有机油压力表、冷却水温表、燃油表、车速里程表和发动机转速表等。
感谢大家观看
FOR WATCHING
低压直流日光灯由灯具和电源变换器两部分组成。灯具中，内装有日光灯管、抛物面的反射镜，外装有有机玻璃灯罩。电源变换器由变压器和电子元件组成，组装在灯具的后面，并由红、蓝色两根导线分别接蓄电池的正、负极。
光纤照明 使用范围 在只需要微弱光线且不便安装灯泡的地方，如仪表表面、烟灰盒、门锁孔等处 结构简介 光导纤维由有机玻璃丝制成，它的外部包有具有隔光作用的透明的聚合物质，当灯泡产生的光线通过光导纤维时，在其内部经多次反射，曲折前进而传到末端。将多根光导纤维合在一起就组成了光缆，光缆外部包有不透明的软管。光缆可以任意弯曲或扭转，而不影响光线的传输，并且增加光导纤维的数量就可以增加光缆输出端的亮度，故在无法安装灯泡的地方已得到广泛应用。
前照灯不亮的故障原因
前照灯不亮的故障原因引言前照灯是车辆行驶过程中必不可少的安全设备之一，它能够提供充足的照明，确保驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境。
然而，在一些情况下，我们可能会发现车辆的前照灯不亮，这给行车安全带来了潜在的风险。
本文将探讨前照灯不亮的故障原因，并提供相应的解决方法。
故障原因与解决方法1. 熔断器故障•故障原因：前照灯系统中的熔断器是保护电路免受电流过载的重要组件。
如果熔断器损坏或熔断，前照灯将无法正常工作。
•解决方法：检查车辆手册以确定前照灯所使用的熔断器位置，并检查对应位置的熔断器是否损坏。
如果发现损坏，更换一个具有相同额定值的新熔断器。
2. 灯泡故障•故障原因：灯泡可能会因为使用寿命到期或者灯丝断裂等原因而导致前照灯不亮。
•解决方法：检查前照灯灯泡是否损坏。
如果发现灯泡已经熔断或者黑暗，应立即更换一个新的前照灯灯泡。
确保使用与原始灯泡相同类型和规格的新灯泡。
3. 电路连接故障•故障原因：前照灯系统中的电路连接可能会因为松动、腐蚀或断开而导致前照灯不亮。
•解决方法：检查前照灯系统的电路连接，确保连接紧固并无腐蚀现象。
如果发现松动或腐蚀，应重新紧固或清洁连接部分。
4. 开关故障•故障原因：前照灯开关可能会由于长时间使用而损坏，导致前照灯无法正常打开。
•解决方法：检查前照灯开关是否工作正常。
如果发现开关损坏，应更换一个新的前照灯开关。
5. 电源故障•故障原因：如果车辆的电池电量不足或者发电机故障，前照灯可能无法正常工作。
•解决方法：检查车辆的电池电量和发电机工作状态。
如果发现电池电量不足或者发电机故障，应及时充电或维修车辆的发动机。
6. 控制模块故障•故障原因：前照灯控制模块可能会由于长时间使用或其他原因而导致故障，从而使前照灯无法正常工作。
•解决方法：检查前照灯控制模块是否工作正常。
如果发现控制模块损坏，应更换一个新的前照灯控制模块。
7. 车辆传感器故障•故障原因：一些车辆配备了传感器来自动控制前照灯的亮度和开启时间。
前照灯不亮检修方案
前照灯不亮检修方案一、准备工作。
咱要修前照灯不亮这事儿呢，得先把家伙事儿准备好。
首先就是工具，像个小工具箱，里面要有螺丝刀（十字和一字的都备着，谁知道车前面那些螺丝啥样呢）、万用表（这可是个检测小能手），还有个小手电筒（有时候车底下或者发动机舱里面光线不好，它就派上用场啦）。
然后再找个安全的地方停好车，可别在马路中间就开始捣鼓，那可不行。
二、初步检查。
1. 先瞅瞅保险。
保险就像是个小门卫，如果它出问题了，电就过不去，前照灯自然就不亮。
打开汽车的保险盒（这个保险盒的位置嘛，不同的车不太一样，有的在驾驶座旁边，有的在发动机舱里，这时候车主手册就像个小导游，能告诉咱们准确位置）。
找到前照灯对应的保险丝，看看它是不是断了。
要是断了，就找个相同规格的保险丝换上。
不过呢，要是换上新的又断了，那可就说明后面的电路可能有捣蛋鬼啦。
2. 检查灯泡。
灯泡就像前照灯的小心脏，要是它坏了，灯肯定不亮。
打开发动机舱（有些车可能需要把大灯后面的防尘罩拧开），看看灯泡有没有发黑或者破裂的情况。
如果灯泡看起来不太好，那就把它拧下来，换个新的。
换的时候要小心点，别把灯泡弄碎了，就像捧着个小鸡蛋一样。
三、电路检测。
1. 万用表上场。
2. 检查继电器。
继电器就像是个小开关指挥官，它控制着电流能不能顺利到达前照灯。
找到前照灯继电器（这个位置也得看汽车手册啦），把它拔下来，用万用表检查一下继电器的线圈和触点是不是正常工作。
如果继电器有问题，那就换个新的继电器，就像给前照灯换个新的小管家一样。
四、其他可能的问题。
1. 大灯开关。
大灯开关要是坏了，就像钥匙孔坏了，门怎么也打不开。
检查一下大灯开关，看看它的操作是不是正常。
有时候可能是开关内部接触不良，这时候可能需要拆开开关检查一下（不过这个操作有点难度，如果不太确定自己能行，还是找个专业师傅比较好）。
2. 车身控制模块（BCM）五、总结。
修前照灯不亮呢，就像破案一样，要一步一步来。
从简单的保险、灯泡开始检查，再到复杂的电路、继电器，最后考虑大灯开关和车身控制模块。
汽车大灯不亮的检修方法
汽车大灯不亮的检修方法
如果汽车大灯没亮，有几个可能的原因需要检修。
1. 确保电路和灯泡正常：检查车辆电路系统和灯泡是否正常。
首先，检查大灯的保险丝是否烧坏。
如果是，更换保险丝即可。
其次，检查灯泡是否烧坏。
如果灯泡灯丝断掉或者看起来黑暗，需要更换新灯泡。
2. 检查灯泡插座和连接：确保灯泡插座没有松动或者腐蚀。
有时候，插座接触不良可能导致灯泡不亮。
使用电气清洁剂或者细砂纸轻轻擦拭插座以去除可能的腐蚀物。
3. 检查开关和继电器：检查灯光开关是否工作正常。
如果开关有问题，可能会导致大灯无法点亮。
另外，汽车大灯继电器也可能出现故障。
检查继电器是否正常工作，必要时更换继电器。
4. 检查电源和接地：确保大灯接收到正确的电源供应和良好的接地。
检查电源线和接地线是否连接牢固，没有断开或腐蚀。
如果发现问题，重新连接电源线或者清洁接地点可能会解决问题。
5. 寻求专业帮助：如果以上方法检修后问题依然存在，建议寻求专业汽车维修技师的帮助。
他们可以使用专业工具和技术来更全面地检查和修理大灯问题。
请注意，这些方法仅供参考，具体的检修方法可能因车型和具体情况而有所不同。
确保在检修过程中遵循安全操作规程，并在有需要时寻求专业指导。
汽修专业中常见的灯光系统故障及修复方法
汽修专业中常见的灯光系统故障及修复方法汽修专业中的灯光系统故障及修复方法汽车的灯光系统在行驶中起着非常重要的作用，不仅可以提供照明，保证行车安全，还可以传达驾驶员的意图给其他车辆。
然而，由于长时间使用和外部环境的影响，灯光系统也会出现故障。
本文将详细介绍汽修专业中常见的灯光系统故障及其修复方法。
一、前大灯不亮1. 检查电源：首先检查电源是否正常，检查灯泡的连接是否松脱，电源线是否受损。
2. 检查开关：检查前大灯开关是否损坏，开关的线路是否正常，如果有问题需要及时更换开关。
3. 更换灯泡：如果电源和开关都正常，那么有可能是前大灯灯泡烧坏，需要将灯泡取出并更换新的。
二、后尾灯不亮1. 检查电源：与前大灯不亮的故障处理方法相同，首先检查电源、连接和电线是否正常。
2. 检查灯泡：如果电源正常，那么可能是后尾灯灯泡烧坏，需要取下灯泡并更换新的。
3. 检查线路：如果灯泡正常，那么可能是线路接触不良或受损，需要检查线路是否有松脱或损坏，并及时修复或更换。
三、转向灯不亮1. 检查电源：与前大灯和后尾灯不亮的故障处理方法相同，首先检查电源是否正常。
2. 检查灯泡：如果电源正常，那么可能是转向灯灯泡烧坏，需要将灯泡取出并更换新的。
3. 检查线路：如果灯泡正常，则需要检查转向灯线路是否有问题，如线路接触不良或受损，需要修复或更换。
四、雾灯不亮1. 检查电源：首先检查电源是否正常，检查灯泡的连接是否松脱，电源线是否受损。
2. 检查开关：检查雾灯开关是否损坏，开关的线路是否正常，如果有问题需要及时更换开关。
3. 检查线路：如果电源和开关都正常，那么有可能是雾灯线路接触不良或受损，需要检查线路是否有问题，并及时修复或更换。
五、仪表盘灯不亮1. 检查电源：首先检查电源是否正常，检查灯泡的连接是否松脱，电源线是否受损。
2. 检查开关：检查仪表盘灯开关是否损坏，开关的线路是否正常，如果有问题需要及时更换开关。
3. 更换灯泡：如果电源和开关都正常，那么有可能是仪表盘灯灯泡烧坏，需要将灯泡取出并更换新的。
教案：任务四 照明信号系统的故障维修案例
情感目标
培养学生注重技术安全和劳动保护，能认真、严谨地遵循技术规范
教学重点
巧修组合开关，排除电喇叭不响故障
教学难点
巧修组合开关，排除电喇叭不响故障
教材分析
本教材对各系统的作用力求叙述准确、贴切、并增加了插图数量，采用实物立体图、分解图、原理图等，减少文字篇幅，图文配合，便于学生理解、掌握、应用。采用模块化结构形式，专业适用性强，同时突出了实践性和可操作性，实现理实一体化教学。
教研室主任签字
系领导签字
授课系部
授课专业
汽车维修
课程名称
汽车电气构造与维修
授课教师
教学课题
照明信号系统的故障维修案例 月 日
授课班级
教具
卡罗拉实车一辆、奇瑞实车一辆、万用表
学生人数
授课时数
授课地点
教学目标
知识目标
了解室内照明灯不亮的原因？
能力目标
掌握前照灯不亮的原因？
3、信号系统常见故障诊断及检修
4、灯光线路断路、短路的检测
板书
做好笔记
新
授
知
识
任务四照明信号系统的故障维修案例
案例一．奔驰Ｓ３２０室内照明不亮
故障现象
奔驰S320仪表板夜间照明正常，而其他开关照明不亮，前烟灰缸照明正常。
案例二．红旗轿车前照灯不亮
故障现象
一辆红旗CA7200E3轿车，由于前照灯不亮进厂检修。车主说，可能是前照灯开关的故障，因以前烧坏过一次，用砂纸把触点处理了一下，能使用，随后又加装一套前照灯增亮器，以减小开关的电流负荷，保护前照灯开关。前几天出现前照灯时亮时不亮，但摇动几下开关手柄又能点亮，现在无论怎么摇动也不能点亮前照灯。
教学能力比赛检修前照灯不亮故障教案
教学资源
资源名称图片设计说明
教学平台现代实训车间理
实一体化教学区
更接近企业实际工作岗位，
理实一体工学结合。
硬件资源1.6辆整车
提高学生对课堂学习的兴趣
和热情，使教师的教学方法
更加多元化，实物教具使教
学更加直观、形象。
2.多媒体设备
可以随时播放教学视频及
PPT，增加教学趣味性。
3.汽车前照明灯
光任务书
引导学生完成课前自主学
习，课后复习。
软件（信息化）资源1.雨课堂APP
从课前预习，课堂互动，课
后作业等层面，帮助教师分
析课程数据，量化分析学生
的学习情况，做到精准教
学；将手机转为学生学习的
工具，提高学生的主动参与
意识，活跃课堂气氛，轻松
解决“三率”（到课率、抬
头率、入脑率）的问题。
2.微课视频
直观形象地展示操作步骤和
规范要求，化解重点难点，
提高课堂效率。
3.QQ群
便于营造愉悦的学习环境和
课后交流，增进师生感情，
方便教师答疑解惑。
汽车前照明灯光实践任务书
任务一：知识能力
写出灯光开关相关档位符号名称：
1.（）
2.（）
3.（）
4.（）
任务二：技能操作
评分表
注：最终成绩=小组自评40%+小组互评40%+教师评分20%
评价与反馈信息表。
汽车电气、电子系统故障诊断与修理(旧) 情境04 测试习题
《前照灯不亮故障检修》测试习题
一、选择题
1.前照灯的近光灯丝位于（）。
A.焦点上方；
B.焦点上；
C.焦点下方。
2.牌照灯要求夜间认清牌照上号码的距离为（）。
A.10m；
B.20m；
C.30m
3.工作灯灯光的颜色为（）。
A.红色；
B.黄色；
C.白色
4.前照灯的远光灯一般为（）。
A.20～30W；
B.31～40W；
C.45～60W。
二、判断题(正确打“√”，错误打“×”)
（）1.防雾灯属于照明用的灯具。
（）2.制动灯属于照明用的灯具。
（）3.牌照灯属于信号及标志用的灯具。
（）4.反射镜的作用是将灯泡的光线聚合并导向前方。
（）5.现代有些汽车前照灯照明距离已达到200～250m。
（）6.卤钨灯泡内的工作气压比其它灯泡高得多。
情境六答案
一、选择题
1、A ;
2、B;
3、C;
4、C
二、判断题(正确打“√”，错误打“×”)
1、√；
2、×；
3、×；
4、√；
5、√；
6、×。
汽车前照灯不亮故障检修流程
汽车前照灯不亮故障检修流程你们有没有见过汽车的前照灯呀？就像汽车的两只大眼睛，在晚上开车或者进隧道的时候，前照灯可重要啦，能照亮前面的路呢。
可是呀，如果前照灯不亮了，这可就有点麻烦啦。
今天咱们就来说说如果汽车前照灯不亮了，要怎么检查和修理。
先说说最简单的可能吧。
有一次，我叔叔的车前面的灯不亮了。
他就先去看了看那个控制灯的开关。
就像我们家里的灯有开关一样，汽车的前照灯也有开关呀。
他发现自己不小心把开关碰了一下，把灯给关上了。
这时候只要把开关再打开，灯就亮起来啦。
所以呀，要是发现前照灯不亮，咱们第一个要做的就是检查一下开关有没有打开哦。
要是开关没问题呢？那咱们就得看看灯泡啦。
灯泡就像前照灯的小眼珠一样。
我家邻居的车，有一回前照灯不亮了。
他就把车开到一个能修汽车的地方。
修车的叔叔把那个前照灯的盖子打开，拿出了灯泡看了看。
结果发现灯泡黑了一块，就像被火烧过一样。
这就是灯泡坏掉啦。
那怎么换灯泡呢？修车叔叔就找了一个和原来一样的新灯泡，然后小心翼翼地把新灯泡装到原来灯泡的位置上。
再把盖子盖好，前照灯就又亮起来啦。
所以啊，如果开关是开着的，那很可能就是灯泡出问题了。
还有一种可能呢。
我听爸爸讲过一个故事。
有个人的车，前照灯突然不亮了。
他检查了开关，也换了灯泡，可灯还是不亮。
这时候呀，就得看看连接灯泡和电池的那些线啦。
这些线就像小管道一样，把电送到灯泡那里。
如果线断了或者松了，电就送不过去了。
就像我们用吸管喝水，如果吸管中间破了个洞，水就吸不上来了。
那个人发现有一根线松了，他把线紧紧地插好，前照灯就亮起来了。
所以呀，线也是很重要的检查对象呢。
要是线也没问题呢？这时候可能就是汽车的电池有问题啦。
电池就像汽车的能量小仓库，给前照灯提供电。
我表哥的车，前照灯不亮了。
他检查了前面说的那些地方都没问题。
最后发现是电池没电了。
这时候呀，就得给电池充电或者换一个新电池啦。
汽车前照灯不亮的时候，咱们就按照这样的顺序去检查，先看开关，再看灯泡，接着看线，最后看电池。
汽车故障排查前大灯无法点亮的原因及修复方法
汽车故障排查前大灯无法点亮的原因及修复方法一、故障现象描述当车主使用汽车时发现大灯无法正常点亮，无法提供足够的照明效果，从而影响行车安全。
本文将对大灯无法点亮的原因进行分析，并提出相应的修复方法。
二、可能原因分析1. 熔断器故障：大灯熔断器起到保护电路的作用，当大灯电路出现异常时，熔断器会自动断开电路，避免进一步损坏。
如果大灯熔断器损坏，将导致大灯无法点亮。
2. 大灯灯泡烧坏：长时间使用或者灯泡质量不佳可能导致大灯灯泡烧坏，进而导致大灯无法点亮。
可以通过查看灯泡是否黑化或者破裂来判断是否需要更换。
3. 电路连接问题：大灯电路连接不良、线路接触不良等问题也可能导致大灯无法点亮。
可以通过检查电路连接情况来判断是否存在此类问题。
4. 电路开关故障：大灯开关是控制大灯通断的关键元件，如果开关本身故障，会导致大灯无法点亮。
可以通过更换开关来解决此问题。
5. 电路线路问题：车辆长时间使用或者受损可能导致电路线路老化、破裂等问题，进而导致大灯无法点亮。
通过检查线路是否断裂、接触是否良好等方式来判断是否存在此类问题。
三、修复方法1. 检查熔断器：首先，需要查找汽车中的熔断器盒，找到对应的大灯熔断器位置。
然后，检查熔断器是否损坏，如发现熔断器断裂或灰尘较多，可更换一个新的熔断器。
2. 更换灯泡：如果熔断器正常，可以检查大灯灯泡是否破裂或黑化。
若发现灯泡损坏，需要将灯泡取下，根据车辆的型号和灯泡规格，购买合适的灯泡进行更换。
3. 检查电路连接：仔细检查大灯电路连接是否良好。
首先，断开电池的负极，然后逐一检查大灯电路连接器、继电器以及线路接头是否接触良好，如发现松动或脱落，可重新插紧或焊接连接。
4. 更换开关：如果以上步骤检查未发现问题，可以考虑更换大灯开关。
首先，根据车辆的型号找到开关位置，然后拆卸原开关，安装新开关。
确保开关安装牢固后，重新接通汽车电源进行测试。
5. 检查电路线路：如果以上方法均未解决问题，需要仔细检查大灯电路线路。
汽车照明系统故障排查
汽车照明系统故障排查汽车照明系统是车辆行驶安全的重要保障之一。
然而，由于长时间使用、磨损和其他因素，照明系统故障时有发生。
本文将针对汽车照明系统故障进行详细分析，并提供一些排查解决方法。
一、前大灯无法点亮1. 检查电源线路：首先，检查前大灯的电源线路是否接触良好。
排查电源线路故障需要使用万用表检测电流是否稳定，在相应位置使用万用表测量电压。
2. 检查灯泡：若电源线路未发现问题，则需检查灯泡是否损坏。
可以将其他正常工作的灯泡进行更换，如果点亮，则说明原有灯泡损坏，需要更换。
3. 确认开关故障：如果灯泡更换后仍然无法点亮，可能是开关故障。
检查开关是否接触良好，是否有松动或损坏的情况。
如有需要，更换开关即可解决问题。
二、前照灯光暗淡1. 检查电源电压：前照灯光暗淡可能是由于电源电压不稳定引起。
使用万用表测量前照灯的电压，若电压低于标准值，可能是电瓶老化或电源线路接触不良所致。
2. 检查灯泡：若电源电压正常，则需检查前照灯对应的灯泡是否损坏。
使用万用表测量灯泡的阻值，如果超出正常范围，灯泡需要更换。
3. 清洁灯罩：有时前照灯光暗淡是因为灯罩上积聚了污垢和灰尘。
使用清洁剂和软布清洁灯罩，恢复灯光亮度。
三、闪烁或频繁熄灭1. 检查电源电压：检查电源电压是否稳定，若电压不稳定，可能是电瓶老化或充电故障引起。
拆卸电瓶检测其电量和整体状况，如有必要，请及时更换。
2. 检查灯泡接触问题：频繁闪烁或熄灭可能是由于灯泡接触不良引起。
检查灯泡的接触情况，如果发现接触不良，可清理接触点或更换新的灯泡。
3. 检查灯罩连接：灯罩连接不好也会导致照明系统闪烁或频繁熄灭。
确保灯罩与车体连接稳固，如有松动情况，重新固定即可。
四、倒车灯无法点亮1. 检查倒车灯开关：首先检查倒车灯开关是否正常工作，并确保开关接触良好。
如发现问题，请及时更换。
2. 检查倒车灯灯泡：若开关工作正常，则需检查倒车灯的灯泡是否损坏。
使用万用表测量灯泡的阻值，如超出正常范围，灯泡需更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前 照 分 析
前照灯-电路组成
1-蓄电池； 2-门控开关；
3）检查线路：继电器插座5号（87脚）至 保险丝间之导线。
4）检查线路：保险丝至A38远光灯泡之间导线 。
5）检查线路：A38远光灯泡至搭铁之间导线 。
两边远光灯都不亮故障检修
1）检查继电器。
2）检查组合灯开关。
3）检查电路公共部分导线： 检查总保险丝至继电器 插座2、3号导线。
检查 继电器插座5号至保险丝之间导线 。
大众车前照灯电路图分析-远光灯
（2）远光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S9、S10）—— 近光灯（L1、L2）—— 蓄电池—
大众车前照灯电路图分析-超车灯
（3）超车灯电路： 蓄电池+——变光开关 （30—远光）——保险丝（ S9、S10）——远光灯—— 蓄电池—
3-室内灯；
5-示宽灯； 6-尾灯； 7-牌照灯； 8-仪表灯； 9—灯光开关；
4-室内灯手控开关；
10-变光开关；
11-远光指示灯； 12-前照灯（4灯亮 远光、2灯亮近 光）； 13-超车灯开关
大众车前照灯电路图分析-近光灯
（1）近光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S21、S22）—— 近光灯（L1、L2）—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明
回顾知识
1、汽车照明与信号系统有哪些灯组成？ 2、汽车大灯在什么情况下要求远光变近 光？
故障案例引入
一辆丰田卡罗拉轿车的车主反映：车辆行 驶在国道上，当夜晚时，打开前照大灯的远 光灯时，远光灯不亮，只好变为近光灯，为 了安全只好低速行车。 根据车主对故障现象的反映，该车故障 为前照灯不亮。如果你来维修，需要掌握哪 些专业知识？
谢
谢
布
置
任
务
任务一：画出前照灯基本电路图
任务二：写出丰田卡罗拉前照灯电流走向。
任务三：前照灯不亮故障检修。
任 务 一
画
一
画
画出汽车前照灯基本电路图。
任 务 二
写
一
写
写出丰田卡罗拉轿车的前照灯电流走向。
任 务 三
解
决
故
障
前照灯不亮故障检修 1、积极分析前照灯不亮的原因 2、根据故障原因制定诊断方案
二、前照灯结构
前照灯一般由 反射镜和配光 镜（散光镜） 三部分组成。
光源（灯泡）、
1 、灯泡
充气灯泡是采用钨丝作灯丝，灯泡内充满氩和氮的 混合惰牲气体。
目前汽车前照灯的灯泡有两种，即充气灯泡和卤钨灯泡。
卤钨灯泡就是在充入灯泡的气体中掺入某一 卤族元素，如氟、氯、溴、碘等。
2、反射镜
反射镜的作用就是将灯泡的光线聚合并导向前方，经 反射镜反射后变成平行光束射向远方，亮度增强几百倍 甚至上千倍，使车前150m，甚至400m内的路面照得足够 清楚。
3、 配光镜
配光镜又称散光玻璃，配光镜的作用是将反射镜反射 出的平行光束进行折射，使汽车前路面和路缘都有良好 而均匀的照明。
三、前照灯的分类
前照灯按结构又可分为可拆式前照明灯、 半封闭式前照灯、封闭式前照灯、投射式前 照灯和高亮度弧光灯。
①由于可拆式前照灯是由反射镜和配光 镜等安装而成的组件，因此气密性差，反射 镜易受湿气和尘埃污染而降低反射能力，目 前已很少采用。
②半封闭式前照灯
③封闭式前照灯又称真空灯，反射镜和配光镜玻璃制 成一体，形成灯泡，里面充以惰性气体。灯丝焊在反射 镜底座上，如图所示。
四、前照灯电路组成
主要由电源、灯光开关、变光开关、 继电器、保险丝及前照灯组成。
前照灯电路组成
组合式开关： 转动开关端部，可依次接通尾灯和前照灯
照明系统工作情况一般服从如下规律：
卡罗拉前照灯电路分析
前照灯电路分析
电气元件的功用： 1）蓄电池和发电机：为远近光灯提供足够电能。 2）远光灯：保证车前有明亮又均匀的照明。 近光灯：在夜间两车相会及市区行车时，防止对方驾驶员炫 目。 3）点火开关：接通或切断前照灯照明系统控制电路。 4）照明开关：接通或切断前照灯照明系统电路。 5）变光开关：转换近光灯与远光灯电路的接通或切断。 6）远光指示灯：显示远光灯的点亮，并告诉驾驶员。 7）灯光继电器：用小电流回路控制大电流回路的接通或断开， 延长灯光开关寿命。 8）灯光控制器：根据光线传感器的信号，及时接通或断开前照 灯电路。 9）光线传感器：检测外界环境的光强度，转变为电信号传送到 控制器。
照
明
系
统
理 论 知 识
前照灯
又称大灯，安装在车头两侧，用于夜间或光线
昏暗的道路上照明，同时还利用远、近光的变 换作超车信号。
一、汽车对前照灯的基本要求：
1.夜间车前应有明亮均匀的光照，驾驶员能辩 明车前100m以内路面的障碍物。目前汽车前 照灯照明距离已达200—250m。 2.具有防眩目装置，避免因灯光眩目造成会车 事故。
检查 继电器插座1号至组合开关之间导线 。
课
堂
总
结
今天我们学习了什么？
布
置
作
业
作业一：汽车前照明灯不亮可能 原因有哪些？ 作业二：补充完成您的任务单。
作业三：完成您的实训报告。
谢
谢
远光灯不亮可能原因：
1、一边远光灯不亮的故障可能原因： 1）保险丝损坏 2）远光灯泡损坏 3）线路有断路
2、两边远光灯都不亮的故障可能原因： 1）灯光开关 损坏 2）继电器损坏 3）总保险丝 损坏 4）线路有断路
一边远光灯不亮（左边）故障检修
1）检查H-LPLH(10A)保险丝。
2）检查A38远光灯灯泡。
