4、项目四 汽车前照灯不亮故障检修

4、项目四 汽车前照灯不亮故障检修
① 照明灯由灯光开关控制,灯光开关位于一档 ,示宽灯、尾灯、仪表灯及牌照灯亮;二档, 一档接通的灯仍发亮的同时前照灯发亮。 ② 超车灯信号常用远光灯亮灭来表示,发出此 信号时不通过灯光开关,属于短时接通式。
前 照 分 析
前照灯-电路组成
1-蓄电池; 2-门控开关;
3)检查线路:继电器插座5号(87脚)至 保险丝间之导线。
4)检查线路:保险丝至A38远光灯泡之间导线 。
5)检查线路:A38远光灯泡至搭铁之间导线 。
两边远光灯都不亮故障检修
1)检查继电器。
2)检查组合灯开关。
3)检查电路公共部分导线: 检查总保险丝至继电器 插座2、3号导线。
检查 继电器插座5号至保险丝之间导线 。
大众车前照灯电路图分析-远光灯
(2)远光灯电路: 蓄电池+——点火开关—— 车灯开关(X—56)—— 变光开关(56—近光)—— 保险丝(S9、S10)—— 近光灯(L1、L2)—— 蓄电池—
大众车前照灯电路图分析-超车灯
(3)超车灯电路: 蓄电池+——变光开关 (30—远光)——保险丝( S9、S10)——远光灯—— 蓄电池—
3-室内灯;
5-示宽灯; 6-尾灯; 7-牌照灯; 8-仪表灯; 9—灯光开关;
4-室内灯手控开关;
10-变光开关;
11-远光指示灯; 12-前照灯(4灯亮 远光、2灯亮近 光); 13-超车灯开关
大众车前照灯电路图分析-近光灯
(1)近光灯电路: 蓄电池+——点火开关—— 车灯开关(X—56)—— 变光开关(56—近光)—— 保险丝(S21、S22)—— 近光灯(L1、L2)—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明

汽车车灯故障的排查和修复方法

汽车车灯故障的排查和修复方法

汽车车灯故障的排查和修复方法在日常驾驶中,汽车车灯是车辆重要的安全装置之一。

然而,由于各种原因,车灯故障可能会影响驾驶安全。

本文将介绍一些常见的汽车车灯故障,并提供相应的排查和修复方法,以帮助司机解决问题。

一、前大灯故障前大灯的故障可能包括灯泡烧坏、灯泡亮度不足、灯罩损坏等。

排查和修复方法如下:1. 检查灯泡:首先将车辆停在平坦的地面上,打开引擎盖,找到前大灯灯泡。

检查灯泡是否烧坏,如果是,则需要更换新的灯泡。

注意选择合适的灯泡规格,避免使用不当规格的灯泡。

2. 检查灯罩:有时候前大灯的灯罩可能会损坏,导致光线散射不均匀或者光线照射范围有问题。

检查灯罩是否存在裂纹或者损坏,如有必要,更换新的灯罩。

3. 调整灯泡亮度:如果前大灯亮度不足,可能是由于灯泡使用时间过长导致。

此时,可以尝试使用以前提到的灯泡更换方法,更换新的灯泡可以提高前大灯的亮度。

二、后尾灯故障后尾灯包括刹车灯、倒车灯、示宽灯等,这些灯泡故障可能导致其他车辆无法正常判断您的驾驶意图,从而造成危险。

排查和修复方法如下:1. 检查灯泡:类似前大灯故障,首先需要检查后尾灯的灯泡是否烧坏,如果是,则需更换新的灯泡。

可根据车辆制造商提供的用户手册来了解灯泡的更换方法和规格。

2. 检查保险丝:后尾灯的故障中,保险丝也可能是一个潜在的问题。

打开车辆的保险丝盒,检查与后尾灯相关的保险丝是否烧断。

如果是,更换新的保险丝。

3. 检查接线连接:有时候后尾灯的故障可能是由于接线连接松脱或者接触不良所致。

检查后尾灯与电路连接处,并确保连接牢固、没有松脱或腐蚀。

如有必要,可以清洁连接部分并重新连接。

三、转向灯故障转向灯的故障会使其他车辆无法准确判断你的转弯意图,增加了道路上的安全隐患。

排查和修复方法如下:1. 检查灯泡:与前大灯和后尾灯类似,检查转向灯灯泡是否烧坏,如有需要更换新的灯泡。

2. 检查保险丝:与后尾灯故障类似,转向灯的问题也有可能是由于保险丝烧断导致。

前照灯不亮的故障原因

前照灯不亮的故障原因

前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一:检查灯泡–步骤二:检查保险丝–步骤三:检查电路连接–步骤四:检查电压供应–步骤五:检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。

然而,当我们发现前照灯不亮时,驾驶安全性就会受到严重影响。

因此,及时排查故障并解决问题是非常重要的。

本文将介绍前照灯不亮的故障原因及排查步骤,希望能帮助读者快速准确地找到并解决问题。

故障现象描述当遇到前照灯不亮的情况时,驾驶者应首先观察并描述故障现象,以便更好地进行故障排查。

故障现象的描述应包括以下几个方面:1.哪个灯泡不亮:左前灯、右前灯还是双前灯都不亮?2.是一侧灯泡不亮还是两侧灯泡都不亮?3.灯泡亮度是否有变化?是一直不亮还是偶尔会亮一下?4.是否存在其他照明灯的故障?例如后尾灯是否正常工作?对于不同的故障现象,可能对应着不同的故障原因,因此准确描述故障现象对于找出问题所在至关重要。

故障排查步骤步骤一:检查灯泡检查灯泡是否熄灭或破裂。

如果发现灯泡破裂或黑色气体聚集在灯泡底部,那么很有可能灯泡已经烧毁。

此时需要将坏灯泡更换为新的灯泡。

步骤二:检查保险丝保险丝是汽车电路中的重要保护装置,它可以防止电流过大损坏电路。

检查前照灯的保险丝是否烧断。

一般情况下,保险丝会安装在发动机舱的保险丝盒内。

通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。

如果保险丝烧断,需要更换相同额定电流的保险丝。

步骤三:检查电路连接检查前照灯电路的连接是否正确。

首先,拧下灯罩,检查灯泡和灯座之间的连接是否良好,灯泡是否牢固插入灯座。

然后,检查灯座与车辆电路之间的连接,确保接头没有生锈、脱落或损坏。

如果发现连接问题,需要重新连接或更换损坏的零部件。

步骤四:检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。

首先,将电压表的探针分别连接到前照灯电路的正极和负极,然后点火或启动发动机。

汽车大灯故障检修报告

汽车大灯故障检修报告

汽车大灯故障检修报告汽车大灯故障检修报告一、问题描述:车辆大灯故障,无法正常工作。

具体表现为打开头灯开关后无法亮灯,无论是远光灯还是近光灯,都没有任何反应。

二、问题分析:1.可能是电路故障导致大灯无法正常工作。

检查电路,包括保险丝、继电器等,查找是否有短路、断路的问题。

2.可能是开关故障导致大灯无法正常工作。

检查开关,包括头灯开关和远光灯/近光灯切换开关。

3.可能是大灯灯泡损坏导致无法亮灯。

检查大灯灯泡是否熔断或者烧坏。

三、解决方案:1.检查电路:首先,打开车辆的发动机盖,检查发动机舱内的保险丝。

通过查阅车辆说明书或者电路图,找到与大灯相对应的保险丝。

若发现保险丝熔断或者烧坏,需要更换相应的保险丝。

然后,检查大灯继电器是否正常工作。

使用万用表检测继电器的电压和电阻,确保其正常工作。

若继电器故障,需要更换继电器。

2.检查开关:首先,检查头灯开关是否损坏。

打开开关盖板,使用万用表测量开关的电压和电阻。

若发现开关损坏,需要更换新的开关。

然后,检查远光灯/近光灯切换开关。

同样使用万用表检测开关的电压和电阻。

若开关故障,需要更换新的开关。

3.检查灯泡:首先,打开车辆头灯罩,取出大灯灯泡。

使用万用表检测灯泡的电阻值,确定灯泡是否损坏。

若发现灯泡烧坏,需要更换新的灯泡。

四、修理步骤:1.确定电路故障:检查保险丝和继电器,更换烧坏或者熔断的保险丝和继电器。

2.确定开关故障:检查头灯开关和远光灯/近光灯切换开关,更换损坏的开关。

3.确定灯泡故障:取出大灯灯泡,检查电阻值。

若灯泡烧坏,更换新的灯泡。

4.检查灯具连接:检查大灯与灯罩的连接是否牢固,若有松动的情况进行紧固。

5.测试:重新安装大灯灯泡,关闭发动机舱盖,打开车辆头灯开关并切换远光灯/近光灯,观察大灯是否正常亮起。

用万用表检测电压和电阻,确保电路、开关和灯泡正常工作。

五、注意事项:1.在检修过程中,必须先切断车辆的电源,以免发生电击事故。

2.检查灯泡时,避免直接用手触摸灯泡,避免因为温度过高导致灯泡损坏。

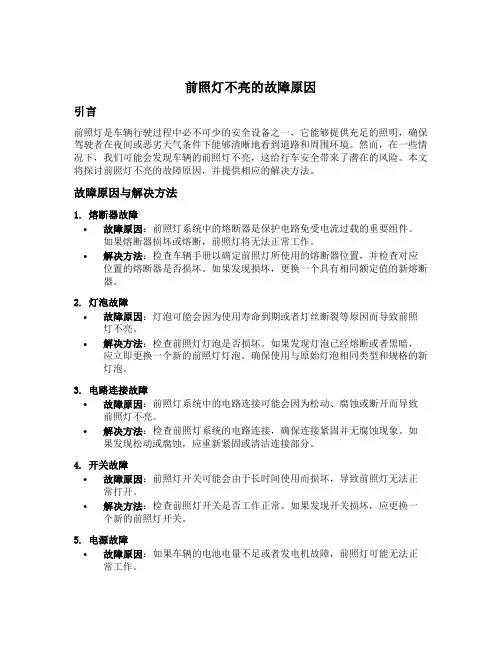

前照灯不亮的故障原因

前照灯不亮的故障原因

前照灯不亮的故障原因引言前照灯是车辆行驶过程中必不可少的安全设备之一,它能够提供充足的照明,确保驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境。

然而,在一些情况下,我们可能会发现车辆的前照灯不亮,这给行车安全带来了潜在的风险。

本文将探讨前照灯不亮的故障原因,并提供相应的解决方法。

故障原因与解决方法1. 熔断器故障•故障原因:前照灯系统中的熔断器是保护电路免受电流过载的重要组件。

如果熔断器损坏或熔断,前照灯将无法正常工作。

•解决方法:检查车辆手册以确定前照灯所使用的熔断器位置,并检查对应位置的熔断器是否损坏。

如果发现损坏,更换一个具有相同额定值的新熔断器。

2. 灯泡故障•故障原因:灯泡可能会因为使用寿命到期或者灯丝断裂等原因而导致前照灯不亮。

•解决方法:检查前照灯灯泡是否损坏。

如果发现灯泡已经熔断或者黑暗,应立即更换一个新的前照灯灯泡。

确保使用与原始灯泡相同类型和规格的新灯泡。

3. 电路连接故障•故障原因:前照灯系统中的电路连接可能会因为松动、腐蚀或断开而导致前照灯不亮。

•解决方法:检查前照灯系统的电路连接,确保连接紧固并无腐蚀现象。

如果发现松动或腐蚀,应重新紧固或清洁连接部分。

4. 开关故障•故障原因:前照灯开关可能会由于长时间使用而损坏,导致前照灯无法正常打开。

•解决方法:检查前照灯开关是否工作正常。

如果发现开关损坏,应更换一个新的前照灯开关。

5. 电源故障•故障原因:如果车辆的电池电量不足或者发电机故障,前照灯可能无法正常工作。

•解决方法:检查车辆的电池电量和发电机工作状态。

如果发现电池电量不足或者发电机故障,应及时充电或维修车辆的发动机。

6. 控制模块故障•故障原因:前照灯控制模块可能会由于长时间使用或其他原因而导致故障,从而使前照灯无法正常工作。

•解决方法:检查前照灯控制模块是否工作正常。

如果发现控制模块损坏,应更换一个新的前照灯控制模块。

7. 车辆传感器故障•故障原因:一些车辆配备了传感器来自动控制前照灯的亮度和开启时间。

前照灯不亮检修方案

前照灯不亮检修方案

前照灯不亮检修方案一、准备工作。

咱要修前照灯不亮这事儿呢,得先把家伙事儿准备好。

首先就是工具,像个小工具箱,里面要有螺丝刀(十字和一字的都备着,谁知道车前面那些螺丝啥样呢)、万用表(这可是个检测小能手),还有个小手电筒(有时候车底下或者发动机舱里面光线不好,它就派上用场啦)。

然后再找个安全的地方停好车,可别在马路中间就开始捣鼓,那可不行。

二、初步检查。

1. 先瞅瞅保险。

保险就像是个小门卫,如果它出问题了,电就过不去,前照灯自然就不亮。

打开汽车的保险盒(这个保险盒的位置嘛,不同的车不太一样,有的在驾驶座旁边,有的在发动机舱里,这时候车主手册就像个小导游,能告诉咱们准确位置)。

找到前照灯对应的保险丝,看看它是不是断了。

要是断了,就找个相同规格的保险丝换上。

不过呢,要是换上新的又断了,那可就说明后面的电路可能有捣蛋鬼啦。

2. 检查灯泡。

灯泡就像前照灯的小心脏,要是它坏了,灯肯定不亮。

打开发动机舱(有些车可能需要把大灯后面的防尘罩拧开),看看灯泡有没有发黑或者破裂的情况。

如果灯泡看起来不太好,那就把它拧下来,换个新的。

换的时候要小心点,别把灯泡弄碎了,就像捧着个小鸡蛋一样。

三、电路检测。

1. 万用表上场。

2. 检查继电器。

继电器就像是个小开关指挥官,它控制着电流能不能顺利到达前照灯。

找到前照灯继电器(这个位置也得看汽车手册啦),把它拔下来,用万用表检查一下继电器的线圈和触点是不是正常工作。

如果继电器有问题,那就换个新的继电器,就像给前照灯换个新的小管家一样。

四、其他可能的问题。

1. 大灯开关。

大灯开关要是坏了,就像钥匙孔坏了,门怎么也打不开。

检查一下大灯开关,看看它的操作是不是正常。

有时候可能是开关内部接触不良,这时候可能需要拆开开关检查一下(不过这个操作有点难度,如果不太确定自己能行,还是找个专业师傅比较好)。

2. 车身控制模块(BCM)五、总结。

修前照灯不亮呢,就像破案一样,要一步一步来。

从简单的保险、灯泡开始检查,再到复杂的电路、继电器,最后考虑大灯开关和车身控制模块。

汽车大灯不亮的检修方法

汽车大灯不亮的检修方法

汽车大灯不亮的检修方法
如果汽车大灯没亮,有几个可能的原因需要检修。

1. 确保电路和灯泡正常:检查车辆电路系统和灯泡是否正常。

首先,检查大灯的保险丝是否烧坏。

如果是,更换保险丝即可。

其次,检查灯泡是否烧坏。

如果灯泡灯丝断掉或者看起来黑暗,需要更换新灯泡。

2. 检查灯泡插座和连接:确保灯泡插座没有松动或者腐蚀。

有时候,插座接触不良可能导致灯泡不亮。

使用电气清洁剂或者细砂纸轻轻擦拭插座以去除可能的腐蚀物。

3. 检查开关和继电器:检查灯光开关是否工作正常。

如果开关有问题,可能会导致大灯无法点亮。

另外,汽车大灯继电器也可能出现故障。

检查继电器是否正常工作,必要时更换继电器。

4. 检查电源和接地:确保大灯接收到正确的电源供应和良好的接地。

检查电源线和接地线是否连接牢固,没有断开或腐蚀。

如果发现问题,重新连接电源线或者清洁接地点可能会解决问题。

5. 寻求专业帮助:如果以上方法检修后问题依然存在,建议寻求专业汽车维修技师的帮助。

他们可以使用专业工具和技术来更全面地检查和修理大灯问题。

请注意,这些方法仅供参考,具体的检修方法可能因车型和具体情况而有所不同。

确保在检修过程中遵循安全操作规程,并在有需要时寻求专业指导。

汽修专业中常见的灯光系统故障及修复方法

汽修专业中常见的灯光系统故障及修复方法

汽修专业中常见的灯光系统故障及修复方法汽修专业中的灯光系统故障及修复方法汽车的灯光系统在行驶中起着非常重要的作用,不仅可以提供照明,保证行车安全,还可以传达驾驶员的意图给其他车辆。

然而,由于长时间使用和外部环境的影响,灯光系统也会出现故障。

本文将详细介绍汽修专业中常见的灯光系统故障及其修复方法。

一、前大灯不亮1. 检查电源:首先检查电源是否正常,检查灯泡的连接是否松脱,电源线是否受损。

2. 检查开关:检查前大灯开关是否损坏,开关的线路是否正常,如果有问题需要及时更换开关。

3. 更换灯泡:如果电源和开关都正常,那么有可能是前大灯灯泡烧坏,需要将灯泡取出并更换新的。

二、后尾灯不亮1. 检查电源:与前大灯不亮的故障处理方法相同,首先检查电源、连接和电线是否正常。

2. 检查灯泡:如果电源正常,那么可能是后尾灯灯泡烧坏,需要取下灯泡并更换新的。

3. 检查线路:如果灯泡正常,那么可能是线路接触不良或受损,需要检查线路是否有松脱或损坏,并及时修复或更换。

三、转向灯不亮1. 检查电源:与前大灯和后尾灯不亮的故障处理方法相同,首先检查电源是否正常。

2. 检查灯泡:如果电源正常,那么可能是转向灯灯泡烧坏,需要将灯泡取出并更换新的。

3. 检查线路:如果灯泡正常,则需要检查转向灯线路是否有问题,如线路接触不良或受损,需要修复或更换。

四、雾灯不亮1. 检查电源:首先检查电源是否正常,检查灯泡的连接是否松脱,电源线是否受损。

2. 检查开关:检查雾灯开关是否损坏,开关的线路是否正常,如果有问题需要及时更换开关。

3. 检查线路:如果电源和开关都正常,那么有可能是雾灯线路接触不良或受损,需要检查线路是否有问题,并及时修复或更换。

五、仪表盘灯不亮1. 检查电源:首先检查电源是否正常,检查灯泡的连接是否松脱,电源线是否受损。

2. 检查开关:检查仪表盘灯开关是否损坏,开关的线路是否正常,如果有问题需要及时更换开关。

3. 更换灯泡:如果电源和开关都正常,那么有可能是仪表盘灯灯泡烧坏,需要将灯泡取出并更换新的。

5.2.5前照灯不亮故障 - 前照灯不亮故障

5.2.5前照灯不亮故障 - 前照灯不亮故障

维修案例1.前照灯开关故障导致泄荷线长期有电(1)故障车型捷达GiX。

(2)故障症状早上起动车辆,起动机不转,打开点火开关仪表灯不亮,蓄电池电能放尽。

(3)故障检测救援到现场,发现A/C开关在打开位置,借助其他车辆的蓄电池将故障车起动,测量发电机输出电压正常。

充足电后,关闭发动机,拆下蓄电池电缆夹,测量漏电流为lOmA,属于正常。

在没有打开点火开关的情况下,打开空调开关,发现压缩机电磁离合器竟然能吸合,而且散热风扇转动。

(4)故障分析通过发动机输出电压测量和蓄电池漏电流测量,说明电源系统没有问题。

对于出现关闭点火开关仍能打开空调的现象,阅读电路图查找原因有:①卸荷继电器损坏导致X线常通电;②灯光照明开关故障也能导致X线常通电。

(5)故障排除检查卸荷继电器没问题,更换前照灯开关,故障排除。

2.组合开关故障导致远光灯自动点亮(1)故障车型捷达CL。

(2)故障症状用户陈述前一天晚上收车时,关闭点火开关和所有灯光,并锁好车门,但第二天早晨发现远光灯自行点亮。

打开车门,发现前照灯开关处于关闭,车内有一股塑料焦糊味,从转向盘下的变光开关处向外冒黑烟。

用户拆下蓄电池接线,立即与汽修厂联系。

(3)故障检测接上蓄电池电缆线,在不打开车灯开关时,远光灯也亮,用手扳变光开关操作杆,发卡扳不动。

切断电源,拆下转向盘,把变光开关和刮水器开关整体拆下,两者已烧死分不开。

(4)故障分析捷达车组合开关有一项功能为:在不开前照灯开关时,无论点火开关是否打开,向上抬变光开关,远光灯亮,松手后远光灯熄灭,此时作为超车灯开关用。

由此可知,虽然关闭了点火开关和前照灯开关,仍有超车灯电源30号电接通变光开关。

当超车灯开关内部短路时,前照灯远光常亮不熄。

长时间点亮,加之开关内部接触不良,就会产生大量的热,烧损变光开关。

变光开关损坏后的故障现象为:①行车时从变光开关处冒黑烟;②变光开关扳不动,不能变光;③前照灯远光或近光不亮;④前照灯远光常亮不熄;⑤前后左右4个转向灯工作不停;⑥左转向或右转向灯不工作;⑦左转向或右转向时,车外转向灯不亮,室内转向指示灯暗淡发光,并且闪光继电器内有“嘶嘶”异响;⑧转向开关不能自动回位。

情境五 前照灯不亮故障检修

情境五 前照灯不亮故障检修
24
卤素灯与氙气灯的照射效果比较
氙气大灯实物
应用:
2019年11月27日7时59分
孙雪梅汽车维修技能名师工作室
二、汽车前照灯
(2)反射镜
①作用:将灯泡的光线聚合并导向远方 ②材料:薄钢板、玻璃和塑料等。 表面是旋转抛物面,内表面镀银、铝或铬,再进行抛光。
抛光:利用机械、化学或电化学的作用,使工件表面粗糙度降低,以获得光亮、平整表面的加工方法。
灯泡(卤钨灯泡实物)
卤素灯实物
氙气大灯
新型高压放电氙灯
Ⅰ.这种灯的灯泡里没有灯丝,取而代之的是装在石英管内的两个电极,管内充 有氙气及微量金属(或金属卤化物)。
Ⅱ.结构:小型石英灯泡、升压器和电子控制器组成
蓄电池电压经过一系列控制、升压等动作后,产生一个2.3万伏以上的引弧电压加在电极上,刺 激小玻璃球里面的氙气与金属卤化物发生化学反应而发出较强的光。
组合式
2.前照灯继电器
34
三、照明系统电路
3.前照灯控制电路
三、照明系统电路
4.照明系统工作情况一般服从如下规律: (1)车灯开关位于一档,示宽灯、内部照明灯 及牌照灯亮;二档,一档接通ቤተ መጻሕፍቲ ባይዱ灯仍亮的同时前 照灯点亮。 (2)通过变光开关可使前照灯远光与近光交替 通电闪烁,作为超车用灯光信号,变光开关一般 控制前照灯火线支路。 (3)雾灯不但受雾灯开关控制,其电源电路还 受车灯开关控制。
放电腔 灯座
电极
18
二、汽车前照灯
双光氙气大灯可以实现远近光光型的变换,故装在车外侧近光灯位置处,实现近光短而 宽,远光聚而不散。变光开关打在远光位置时,除了远光灯亮之外,氙气大灯同时变换 成远光光型。还有一种是单光氙气大灯,一般用于远光灯。

汽车故障排查前大灯无法点亮的原因及修复方法

汽车故障排查前大灯无法点亮的原因及修复方法

汽车故障排查前大灯无法点亮的原因及修复方法一、故障现象描述当车主使用汽车时发现大灯无法正常点亮,无法提供足够的照明效果,从而影响行车安全。

本文将对大灯无法点亮的原因进行分析,并提出相应的修复方法。

二、可能原因分析1. 熔断器故障:大灯熔断器起到保护电路的作用,当大灯电路出现异常时,熔断器会自动断开电路,避免进一步损坏。

如果大灯熔断器损坏,将导致大灯无法点亮。

2. 大灯灯泡烧坏:长时间使用或者灯泡质量不佳可能导致大灯灯泡烧坏,进而导致大灯无法点亮。

可以通过查看灯泡是否黑化或者破裂来判断是否需要更换。

3. 电路连接问题:大灯电路连接不良、线路接触不良等问题也可能导致大灯无法点亮。

可以通过检查电路连接情况来判断是否存在此类问题。

4. 电路开关故障:大灯开关是控制大灯通断的关键元件,如果开关本身故障,会导致大灯无法点亮。

可以通过更换开关来解决此问题。

5. 电路线路问题:车辆长时间使用或者受损可能导致电路线路老化、破裂等问题,进而导致大灯无法点亮。

通过检查线路是否断裂、接触是否良好等方式来判断是否存在此类问题。

三、修复方法1. 检查熔断器:首先,需要查找汽车中的熔断器盒,找到对应的大灯熔断器位置。

然后,检查熔断器是否损坏,如发现熔断器断裂或灰尘较多,可更换一个新的熔断器。

2. 更换灯泡:如果熔断器正常,可以检查大灯灯泡是否破裂或黑化。

若发现灯泡损坏,需要将灯泡取下,根据车辆的型号和灯泡规格,购买合适的灯泡进行更换。

3. 检查电路连接:仔细检查大灯电路连接是否良好。

首先,断开电池的负极,然后逐一检查大灯电路连接器、继电器以及线路接头是否接触良好,如发现松动或脱落,可重新插紧或焊接连接。

4. 更换开关:如果以上步骤检查未发现问题,可以考虑更换大灯开关。

首先,根据车辆的型号找到开关位置,然后拆卸原开关,安装新开关。

确保开关安装牢固后,重新接通汽车电源进行测试。

5. 检查电路线路:如果以上方法均未解决问题,需要仔细检查大灯电路线路。

汽车照明系统故障排查

汽车照明系统故障排查

汽车照明系统故障排查汽车照明系统是车辆行驶安全的重要保障之一。

然而,由于长时间使用、磨损和其他因素,照明系统故障时有发生。

本文将针对汽车照明系统故障进行详细分析,并提供一些排查解决方法。

一、前大灯无法点亮1. 检查电源线路:首先,检查前大灯的电源线路是否接触良好。

排查电源线路故障需要使用万用表检测电流是否稳定,在相应位置使用万用表测量电压。

2. 检查灯泡:若电源线路未发现问题,则需检查灯泡是否损坏。

可以将其他正常工作的灯泡进行更换,如果点亮,则说明原有灯泡损坏,需要更换。

3. 确认开关故障:如果灯泡更换后仍然无法点亮,可能是开关故障。

检查开关是否接触良好,是否有松动或损坏的情况。

如有需要,更换开关即可解决问题。

二、前照灯光暗淡1. 检查电源电压:前照灯光暗淡可能是由于电源电压不稳定引起。

使用万用表测量前照灯的电压,若电压低于标准值,可能是电瓶老化或电源线路接触不良所致。

2. 检查灯泡:若电源电压正常,则需检查前照灯对应的灯泡是否损坏。

使用万用表测量灯泡的阻值,如果超出正常范围,灯泡需要更换。

3. 清洁灯罩:有时前照灯光暗淡是因为灯罩上积聚了污垢和灰尘。

使用清洁剂和软布清洁灯罩,恢复灯光亮度。

三、闪烁或频繁熄灭1. 检查电源电压:检查电源电压是否稳定,若电压不稳定,可能是电瓶老化或充电故障引起。

拆卸电瓶检测其电量和整体状况,如有必要,请及时更换。

2. 检查灯泡接触问题:频繁闪烁或熄灭可能是由于灯泡接触不良引起。

检查灯泡的接触情况,如果发现接触不良,可清理接触点或更换新的灯泡。

3. 检查灯罩连接:灯罩连接不好也会导致照明系统闪烁或频繁熄灭。

确保灯罩与车体连接稳固,如有松动情况,重新固定即可。

四、倒车灯无法点亮1. 检查倒车灯开关:首先检查倒车灯开关是否正常工作,并确保开关接触良好。

如发现问题,请及时更换。

2. 检查倒车灯灯泡:若开关工作正常,则需检查倒车灯的灯泡是否损坏。

使用万用表测量灯泡的阻值,如超出正常范围,灯泡需更换。

5-学习任务五--前照灯不亮的检修

5-学习任务五--前照灯不亮的检修
(2)前照灯应具有防眩目旳功能,防止夜间会车时不使对方驾驶员眩目。
2.前照灯旳基本构造 前照灯旳光学系统涉及
灯泡、反射镜和配光镜。
前照灯旳基本构造
引导问题2 前照灯旳构造是怎样旳?
(1)灯泡 前照灯旳灯泡主要有白炽灯泡和卤钨灯泡两种。灯泡旳灯丝是 由钨丝制成旳。
因钨丝在使用时易蒸发损耗, 使灯泡旳使用寿命缩短,一般 将玻璃泡中旳空气抽出,充入 惰性气体或卤族元素。
前照灯常见故障有前照灯不亮、亮度降低和灯泡频繁烧坏。
1.前照灯不亮 前照灯不亮涉及两侧前照灯远、近光均不亮;两侧前照灯远光或近光均不亮;
一侧前照灯远、近光均不亮;一侧前照灯远光或近光不亮; 引起前照灯不亮旳主要原因有灯泡损坏、熔断丝断开、开关或继电器损坏及线路 故障等。
2.前照灯亮度降低 前照灯亮度不够,一般是由蓄电池电量不足或发电机及调整器故障引起旳。另
➢ 学习内容: 1.照明装置旳种类及用途;
2.前照灯旳构造与控制电路; 3.前照灯不亮旳检测什么作用?
汽车照明装置按安装位置及用途可分为车外照明装置和车内照明装置。 1.车外照明装置
车外照明装置有前照灯、雾灯、牌照灯、倒车灯等。
车外照明装置
引导问题3 新型前照灯有哪些?
2.高亮度弧光灯 高亮度弧光灯由弧光灯组件、电子控制器和升压器构成。在石英管内有两个电
极,管内充有氙及微量金属(或金属卤化物)。其发出旳光色成份和日光灯非常 相同,发光强度是卤钨灯泡旳2.5倍,寿命可达卤钨灯泡旳5倍,可节省40%旳电 能。
高亮度弧光灯
引导问题4 前照灯是怎样控制旳?
1.前照灯旳控制部件 前照灯旳控制部件涉及灯光开关、变光开关、前照灯继电器等。
(1)灯光开关 灯光开关旳形式 有拉钮式、旋转式和组合式等形式。 一般采用组合开关,将前照灯、小灯 (前位灯、尾灯、仪表灯、牌照灯)、 转向信号灯及变光等开关制成一体, 安装在转向盘左下方旳转向柱上。组 合开关操纵杆端部旋钮有三个位置, 转动旋钮,可依次接通小灯和前照灯。

汽车前照灯不亮故障检修流程

汽车前照灯不亮故障检修流程

汽车前照灯不亮故障检修流程你们有没有见过汽车的前照灯呀?就像汽车的两只大眼睛,在晚上开车或者进隧道的时候,前照灯可重要啦,能照亮前面的路呢。

可是呀,如果前照灯不亮了,这可就有点麻烦啦。

今天咱们就来说说如果汽车前照灯不亮了,要怎么检查和修理。

先说说最简单的可能吧。

有一次,我叔叔的车前面的灯不亮了。

他就先去看了看那个控制灯的开关。

就像我们家里的灯有开关一样,汽车的前照灯也有开关呀。

他发现自己不小心把开关碰了一下,把灯给关上了。

这时候只要把开关再打开,灯就亮起来啦。

所以呀,要是发现前照灯不亮,咱们第一个要做的就是检查一下开关有没有打开哦。

要是开关没问题呢?那咱们就得看看灯泡啦。

灯泡就像前照灯的小眼珠一样。

我家邻居的车,有一回前照灯不亮了。

他就把车开到一个能修汽车的地方。

修车的叔叔把那个前照灯的盖子打开,拿出了灯泡看了看。

结果发现灯泡黑了一块,就像被火烧过一样。

这就是灯泡坏掉啦。

那怎么换灯泡呢?修车叔叔就找了一个和原来一样的新灯泡,然后小心翼翼地把新灯泡装到原来灯泡的位置上。

再把盖子盖好,前照灯就又亮起来啦。

所以啊,如果开关是开着的,那很可能就是灯泡出问题了。

还有一种可能呢。

我听爸爸讲过一个故事。

有个人的车,前照灯突然不亮了。

他检查了开关,也换了灯泡,可灯还是不亮。

这时候呀,就得看看连接灯泡和电池的那些线啦。

这些线就像小管道一样,把电送到灯泡那里。

如果线断了或者松了,电就送不过去了。

就像我们用吸管喝水,如果吸管中间破了个洞,水就吸不上来了。

那个人发现有一根线松了,他把线紧紧地插好,前照灯就亮起来了。

所以呀,线也是很重要的检查对象呢。

要是线也没问题呢?这时候可能就是汽车的电池有问题啦。

电池就像汽车的能量小仓库,给前照灯提供电。

我表哥的车,前照灯不亮了。

他检查了前面说的那些地方都没问题。

最后发现是电池没电了。

这时候呀,就得给电池充电或者换一个新电池啦。

汽车前照灯不亮的时候,咱们就按照这样的顺序去检查,先看开关,再看灯泡,接着看线,最后看电池。

前照灯不亮的故障原因

前照灯不亮的故障原因

前照灯不亮的故障原因照灯不亮是我们在生活中常常遇到的问题之一,那么造成照灯不亮的原因有哪些呢?本文将从多个方面进行分析,以期能够帮助大家更好地了解和解决这个问题。

第一,灯泡烧坏。

这是最常见的原因之一。

灯泡使用时间长了,或者可能因为电压不稳、电流过大等原因,导致灯泡烧坏。

当灯泡烧坏时,我们需要及时更换新的灯泡来解决这个问题。

第二,电路故障。

电路故障是造成照灯不亮的另一个常见原因。

电路故障可能是由于电路接线不良、电路短路、电路开路等原因引起的。

当发现照灯不亮时,我们可以检查一下电路是否有松动或损坏的地方,及时修复电路故障可以解决这个问题。

第三,电源故障。

电源故障也是导致照灯不亮的原因之一。

电源故障可能是由于电源线松动、电源插座损坏、电源开关故障等原因引起的。

当我们发现照灯不亮时,可以检查一下电源是否正常工作,如果发现电源有问题,就需要修复或更换电源来解决这个问题。

第四,开关故障。

开关故障也是造成照灯不亮的一个常见原因。

开关故障可能是由于开关接触不良、开关损坏等原因引起的。

当我们发现照灯不亮时,可以检查一下开关是否正常工作,如果发现开关有问题,就需要修理或更换开关来解决这个问题。

第五,线路老化。

线路老化也是导致照灯不亮的原因之一。

线路老化可能是由于线路长时间使用、受潮、受热等原因导致的。

当我们发现照灯不亮时,可以检查一下线路是否老化,如果发现线路老化,就需要更换线路来解决这个问题。

第六,保险丝烧断。

保险丝烧断也是造成照灯不亮的原因之一。

当电流过大时,保险丝会烧断,导致照灯不亮。

当我们发现照灯不亮时,可以检查一下保险丝是否烧断,如果发现保险丝烧断,就需要更换保险丝来解决这个问题。

造成照灯不亮的原因有很多,包括灯泡烧坏、电路故障、电源故障、开关故障、线路老化以及保险丝烧断等。

当我们遇到照灯不亮的情况时,可以根据以上几个方面进行排查和修复,以解决这个问题。

当然,在修复过程中,我们需要注意安全,如果遇到无法解决的问题,最好请专业人士来处理,以免造成更大的损失。

前照灯不亮的常见原因

前照灯不亮的常见原因

前照灯不亮的常见原因前照灯不亮的常见原因有很多。

下面我将详细介绍一些可能导致前照灯不亮的原因。

首先,一个常见的原因是灯泡烧坏了。

前照灯使用的灯泡经常会出现烧坏的情况,这是最容易解决的问题之一。

如果灯泡烧坏了,只需要将其更换为一个新的灯泡即可。

在更换灯泡时,确保使用适当类型和规格的灯泡。

其次,电路问题也可能导致前照灯不亮。

电路问题意味着电流无法流向前照灯。

电路问题可能是由于电路连接松动或腐蚀导致的。

在这种情况下,需要检查电路连接是否牢固,并清洁被腐蚀的电路部分。

如果电路连接没有问题,但灯光仍然无法工作,则可能是由于电路出现了故障。

这种情况下,可能需要更换故障的电路部件。

第三,电路保险丝的熔断也是导致前照灯不亮的一个常见原因。

电路保险丝的作用是保护电路免受电流过载的损害。

如果灯泡或其他部件出现电流过载的情况,电路保险丝会自动熔断,阻止电流继续流向前照灯。

因此,当前照灯不亮时,必须检查电路保险丝是否熔断。

如果保险丝熔断了,应该用同样规格的新保险丝进行更换。

第四,开关可能也是导致前照灯不亮的原因之一。

开关是控制前照灯的通断的设备。

如果开关损坏或出现故障,它将无法正常工作,导致前照灯不亮。

在这种情况下,必须检查开关是否正常,并根据需要更换新的开关。

第五,车辆电池电量不足也可能导致前照灯不亮。

当电池电量不足时,电力供应可能无法提供足够的电流给前照灯,导致灯光变暗或无法正常工作。

如果怀疑是电池电量不足造成的问题,可以尝试通过给电池充电来解决问题。

如果充电后灯光仍然不亮,可能需要更换电池。

第六,地线故障也可能导致前照灯不亮。

地线是电路的一部分,它将电流从灯具带回车辆的负极。

如果地线出现松动、断裂或腐蚀,电流将无法返回电池,导致前照灯不亮。

在这种情况下,应该检查并修复地线问题,使电流能够正常流回电池。

最后,控制模块故障也可能导致前照灯不亮。

一些车辆使用控制模块来控制灯光系统。

如果控制模块出现故障,它可能无法正常发送指令给前照灯,导致灯光无法正常工作。

汽车电气、电子系统故障诊断与修理(旧) 情境04 测试习题

汽车电气、电子系统故障诊断与修理(旧) 情境04  测试习题

《前照灯不亮故障检修》测试习题
一、选择题
1.前照灯的近光灯丝位于()。

A.焦点上方;
B.焦点上;
C.焦点下方。

2.牌照灯要求夜间认清牌照上号码的距离为()。

A.10m;
B.20m;
C.30m
3.工作灯灯光的颜色为()。

A.红色;
B.黄色;
C.白色
4.前照灯的远光灯一般为()。

A.20~30W;
B.31~40W;
C.45~60W。

二、判断题(正确打“√”,错误打“×”)
()1.防雾灯属于照明用的灯具。

()2.制动灯属于照明用的灯具。

()3.牌照灯属于信号及标志用的灯具。

()4.反射镜的作用是将灯泡的光线聚合并导向前方。

()5.现代有些汽车前照灯照明距离已达到200~250m。

()6.卤钨灯泡内的工作气压比其它灯泡高得多。

情境六答案
一、选择题
1、A ;
2、B;
3、C;
4、C
二、判断题(正确打“√”,错误打“×”)
1、√;
2、×;
3、×;
4、√;
5、√;
6、×。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

引导问题
怎样规范地检查前照灯变光开关?
(1)拔下组合开关插头。
(2)检查组合开关的变光开关挡 导通性。如果不符合要求,则更换组合 开关。
组合开关端子
检查组合开关的变光开关挡导通性:
(3)插上组合开关插头。 (4)检查前照灯远光灯是否亮。如果不亮,则检查前照灯变光开关线路。
再 见
屏幕检查法
引导问题
怎样使用与维护前照灯?
(2)检验仪检 查法。可以检验前照 灯的光束照射位置与 发光强度或照度。它 有聚光式、屏幕式、 投影式、自动追踪光 轴式四种。FD-2型投 影式前照灯检验仪可 以测得光轴的偏移量 和发光强度。
FD-2型投影式前照前照灯不亮、亮度降低和灯泡频繁烧坏。
引导问题
前照灯电路

1.前照灯电路的组成
前照灯控制电路主要由灯光开关、
变光开关、前照灯继电器及前照灯组成。
引导问题
前照灯电路
(1)灯光开关 灯光开关的形式有拉钮式、 旋转式和组合式等形式。通常采用组合开关, 将前照灯、小灯(前位灯、尾灯、仪表灯、 牌照灯)、转向信号灯及变光等开关制成一 体,安装在转向盘左下方的转向柱上。组合 开关操纵杆端部旋钮有三个位置,转动旋钮, 可依次接通小灯和前照灯。
引导问题
前照灯电路
引导问题
前照灯电路
3)前照灯继电器
前照灯的工作电流大,特别是四灯制的汽车,若用车灯 开关直接控制前照灯,车灯开关易损坏,因此在灯光电路中 设有灯光继电器。
如用灯光开关直接控制前照灯,灯光开关易烧坏,因此, 在前照灯电路中设有前照灯继电器。 前照灯继电器SW端子接灯光开关,E端子搭铁,B端子接
引导问题
前照灯电路
引导问题
前照灯电路
引导问题
前照灯电路
(2)变光开关 变光开关的作用是变换前照 灯的近光和远光。它有脚踏变光开关和组合 式开关两种。普通脚踏变光开关结构如图所 示。当用脚踏按钮时,推杆推动转轮向一个 方向转动60℃,从而交替接通远、近光。组 合开关操纵杆端部旋钮置于前照灯位置,拨 动操纵杆可使前照灯变光(近光与远光变 换)。
2.前照灯的维护
前照灯的清洁: 清洗前照灯的配光玻璃表面灰尘,并用抹布擦干。 前照灯外观的检查: (1)检查前照灯的配光玻璃是否破裂。如果有,则更换前照灯。 (2)检查前照灯安装是否牢固。如果有松动,则予以紧固。 前照灯工作情况的检查: 检查两侧前照灯的远光或近光是否同时点亮,远、近光变换是否正 常。如果前照灯工作异常,则予以检修。
引导问题
怎样使用与维护前照灯?
前照灯光束的检查: 检查前照灯的近光束照射位置可使用屏幕检查法或检验仪检查法。检查时, 场地应平整,轮胎气压正常,汽车空载(允许乘坐一名驾驶员),蓄电池电量 充足,前照灯安装牢固。 (1)屏幕检查法。 汽车停在前照灯距幕布L (一般为10m)正前方。 两前照灯应分别进行检 查,盖住一侧前照灯, 检查另一侧前照灯的光 束明暗截止线转角或中 点是否落在幕布a或b点 上,左、右差不得大于 100mm,且明暗截止线应 重合。如果不符合要求, 则予以调整。
1.前照灯不亮
前照灯不亮包括两侧前照灯远、近光均不亮;两侧前照灯远光或近光均不亮; 一侧前照灯远、近光均不亮;一侧前照灯远光或近光不亮; 引起前照灯不亮的主要原因有灯泡损坏、熔断丝断开、开关或继电器损坏及线路 故障等。
2.前照灯亮度降低
前照灯亮度不够,通常是由蓄电池电量不足或发电机及调节器故障引起的。 此外,导线连接松动或接触不良、导线过细或搭铁不良、反射镜有尘垢、灯泡发 黑、灯泡功率过小等也可导致灯光暗淡。
3.灯泡频繁烧坏
灯泡频繁烧坏一般是因电压调节器损坏,使发电机输出电压过高造成的。此 外,灯座与导线连接松动,也有可能造成灯泡频繁烧坏。
引导问题
前照灯不亮的检测工艺流程是怎样的?
前照灯不亮的检测工艺流程
引导问题
作业需要哪些工具、设备和材料?
作业需要的工具、设备和材料: (1)扳手、旋具、万用表。 (2)护裙、转向盘护套、变速杆护套、座椅护套和脚垫。 (3)前照灯灯泡、组合开关、前照灯远光继电器。 (4)一汽丰田卡罗拉轿车维修手册。
引导问题
通过查询与查找,填写车辆以下信息。
填写车辆以下信息: 车辆识别代码(VIN) 生产年份 ; 车牌号码 行驶里程
;
; km。
引导问题
怎样规范地检查前照灯熔断丝?
卡罗拉1.6L轿车前照灯远光系统图
引导问题
怎样规范地检查前照灯熔断丝?
检 查
H-LP LH HI
(1)从发动机室继电器盒上拔下H-LP LH HI(左侧远光)和H-LP RH HI(右侧远 光)熔断丝,检查熔断丝是否断开。如果熔 断丝断开,则更换熔断丝。
电源,L端子接变光开关。当接通灯光开关(前照灯位置),
继电器线圈通电,触点闭合,通过变光开关向前照灯供电。
引导问题
前照灯电路
前照灯继电器
引导问题
怎样使用与维护前照灯?

1.前照灯的正确使用 (1)应注意前照灯的密封,防止水及灰尘进入,以免污染反射镜。 (2)前照灯的光学组件要配套,不要随意更换不同功率的灯泡。 (3)前照灯安装要牢固。
前照灯远光继电器位置
前照灯远光继电器端子
引导问题
怎样规范地检查前照灯熔断丝?
检查前照灯远光继电器导通性:
(3)将变光开关置于远光挡,用万用表电压挡检查前照灯远光继电器2插 口和3插口是有无电压(蓄电池电压)。如果无电压,则检查H-LP-MAN熔断丝及 线路。 (4)装上前照灯远光继电器。 (5)检查前照灯远光灯是否亮。如果不亮,则检查前照灯变光开关(组合 开关)及线路。

H-LP RH HI
(2)检查H-LP LH HI和H-LP RH HI 熔断丝插槽有无电压。检查熔断丝插槽端 子有无电压。如果无电压,则检查远光继 电器。 熔断丝插槽电压:
熔 断 丝 插 槽 电 压
引导问题
怎样规范地检查前照灯熔断丝?
(1)从发动机室继电器盒上拆下前 照灯远光继电器。 (2)检查前照灯远光继电器导通性。 如果不符合要求,则更换前照灯远光继电器。
