SMT表面组装技术SMT工艺
SMT表面组装工艺
焊膏印刷质量分析“鱼骨图”
表面组装涂敷工艺—焊膏印刷质量分析
焊膏质量的影响
1.黏度
焊膏黏度太低，焊膏会从漏孔挤进钢网和PCB的间隙，而 污染印制板；黏度太高，影响正常的印刷，产生漏印缺陷。
生产过程中应对每一批焊膏的黏度进行检测，一般采用黏 度计测量。（大部分厂商认可Brookfield黏度计）
表面组装贴装工艺___贴片质量分析
2.贴片力（贴片压力）
贴片压力的大小，是一个敏感的参数，一方面应该使元件引 脚的1/2插入焊膏中，另一方面，又不能太大，不然会对元 件造成损伤。
过大，将会损伤元件；过小，会产生“绳吸”现象。
表面组装涂敷工艺——
锡膏印刷机的工艺参数
1.刮刀的夹角 刮刀的夹角影响到刮刀对焊锡膏垂直方向力的大小， 夹角越小，其垂直方向的分力Fy越大，通过改变刮刀角度 可以改变所产生的压力。刮刀角度如果大于800，则焊锡 膏只能保持原状前进而不滚动，此时垂直方向的分力Fy几 乎没有，焊锡膏便不会压入印刷模板窗开口。刮刀角度的 最佳设定应在45～600范围内进行，此时焊锡膏有良好的 滚动性。
而无THC。由于目前元器件还未完全实现SMT化，实 际应用中这种组装形式不多。这一类组装方式一般是 在细线图形的PCB或陶瓷基板上，采用细间距器件和 再流焊接工艺进行组装。它也有两种组装方式。
表面组装工艺
表面组装涂敷工艺——
锡膏印刷机的工艺参数
焊锡膏是触变流体，具有黏性。当刮刀以一定速度和 角度向前移动时，对焊锡膏产生一定的压力，推动焊锡膏 在刮板前滚动，产生将焊锡膏注入网孔或漏孔所需的压力。 焊锡膏的黏性摩擦力使焊锡膏在刮板与网板交接处产生切 变，切变力使焊锡膏的黏性下降，有利于焊锡膏顺利地注 入网孔或漏孔。刮刀速度、刮刀压力、刮刀与网板的角度 以及焊锡膏的黏度之间都存在一定的制约关系，因此，只 有正确地控制这些参数，才能保证焊锡膏的印刷质量。

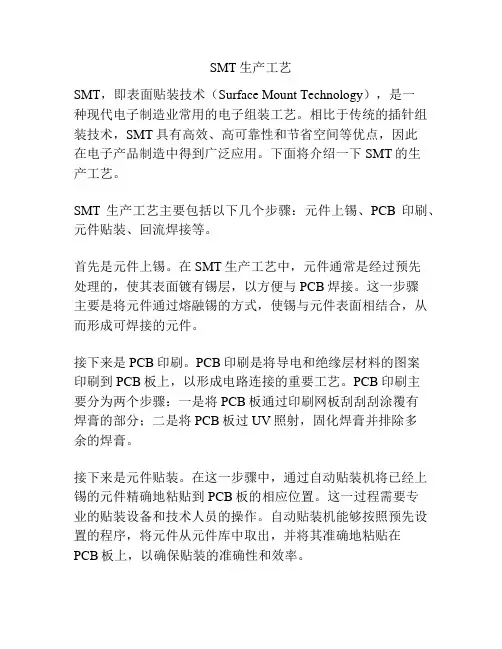

SMT生产工艺
SMT生产工艺SMT，即表面贴装技术（Surface Mount Technology），是一种现代电子制造业常用的电子组装工艺。
相比于传统的插针组装技术，SMT具有高效、高可靠性和节省空间等优点，因此在电子产品制造中得到广泛应用。
下面将介绍一下SMT的生产工艺。
SMT生产工艺主要包括以下几个步骤：元件上锡、PCB印刷、元件贴装、回流焊接等。
首先是元件上锡。
在SMT生产工艺中，元件通常是经过预先处理的，使其表面镀有锡层，以方便与PCB焊接。
这一步骤主要是将元件通过熔融锡的方式，使锡与元件表面相结合，从而形成可焊接的元件。
接下来是PCB印刷。
PCB印刷是将导电和绝缘层材料的图案印刷到PCB板上，以形成电路连接的重要工艺。
PCB印刷主要分为两个步骤：一是将PCB板通过印刷网板刮刮刮涂覆有焊膏的部分；二是将PCB板过UV照射，固化焊膏并排除多余的焊膏。
接下来是元件贴装。
在这一步骤中，通过自动贴装机将已经上锡的元件精确地粘贴到PCB板的相应位置。
这一过程需要专业的贴装设备和技术人员的操作。
自动贴装机能够按照预先设置的程序，将元件从元件库中取出，并将其准确地粘贴在PCB板上，以确保贴装的准确性和效率。
最后是回流焊接。
回流焊接是将已粘贴好的元件通过高温热风或红外线加热，使焊膏熔化，与PCB板上的焊盘相结合。
在这一过程中，焊膏的熔化和冷却时间需要严格控制，以确保焊接质量。
回流焊接后，需要对焊接的质量进行检测，以确保焊接的可靠性。
除了以上的基本步骤之外，SMT生产工艺还包括一系列的辅助工艺。
例如，元件质量检查、元件的自动识别和补位等。
这些辅助工艺的目的是确保SMT生产过程中的质量和效率。
总的来说，SMT生产工艺是现代电子制造业中的重要工艺之一。
通过上锡、PCB印刷、元件贴装和回流焊接等步骤，可以实现高效、高质量的电子产品制造。
随着科技的不断发展，SMT生产工艺也在不断优化和改进，在提高生产效率的同时，也能够满足不同需求的产品质量要求。
SMT工艺基本资料
SMT工艺基本资料SMT工艺（Surface Mount Technology），中文名称为表面安装技术，是一种以贴装元件的形式实现电子产品组装的工艺。
相比传统的TH（Through Hole）工艺，SMT工艺具有体积小、重量轻、高密度、良率高、信号干扰小等优势，已成为现代电子制造业中最常见且重要的工艺之一。
本文将介绍SMT工艺的基本资料，包括工艺流程、贴装机、基板和组件等内容。
一、工艺流程SMT工艺流程包括基板贴片、焊接、检测、清洗等环节，它的主要步骤如下：1. 自动化钢网印刷：通过钢网印刷机将焊膏印在基板的焊盘上；2. 贴片：将元器件贴到焊盘上，可分为单/双面贴装和混合贴装，根据元器件的不同贴法可分为手工贴装和机器贴装；3. 固化：在适当的温度下将贴好的元器件进行热处理，使焊膏固化，达到焊接效果；4. 检测：对焊点和贴附效果进行检测；5. 清洗：对贴片后基板上的残留物进行清洗处理，防止后期引起短路或信号干扰；6. 制成品测试：对产品的性能进行全面测试。
二、贴装机贴装机是SMT工艺必不可少的设备，它主要包括钢网印刷机、贴片机和热风炉。
1. 钢网印刷机：将糊料施加到PCB（Printed Circuit Board）上，以准确、一致的方式沉积贴片器件并建立电气和机械连接。
这种机器主要用于PCB 的糊料印刷．2. 贴片机：将元器件粘接到印刷电路板（PCB）上，实现电器元件和电路板的结合。
根据元器件的不同可以分为贴片机、LED贴片机和高速贴片机。
3. 热风炉：是将SMT贴片机中surface mount technology 表面贴装技术所需要的焊料粘住元器件和电路板的一种设备，热风炉的作用就是加热焊盘使其粘附贴片器件。
三、基板基板是SMT工艺中贴装元件的载体，也就是所谓的印刷电路板（PCB）。
在基板上，一些绝缘材料，如FR-4（耐热性好，稳定性高，阻燃性能强）等，被裁剪成所需维度和形状。
然后，铜箔通过蚀刻或处理的方式在这些绝缘材料上形成连接，并定义电路图纸上的追踪，电气连通和修饰板上元器件的位置。
表面组装技术(SMT工艺)
5、与PCB表面非常接近，间隙小，清洗困难。
二、分类： 1、按功能分为三大类（两类：SMC、SMD） 无源元件(SMC):片式电阻、电容、电感等 有源元件(SMD):SOT、SOP、PLCC、QFP、LCCC等
机电元件：异型元件，如继电器、开关、变压器等
2、按结构形状分：薄片矩形、圆柱形、扁平异型
A B
A面回流焊 清洗
B面胶水固化
翻板
B面波峰焊
检测
3.单面混合组装工艺流程
⑴ 先贴法 来料检测 B面点胶
A B
B面贴装元器件
A面插装元器件
B面波峰焊
翻板
检测
B面胶水固化
清洗
3.单面混合组装工艺流程
A B
⑵ 后贴法
来料检测 B面胶水固化 翻板 A面插装元器件 B面贴装元器件 B面波峰焊 检测 翻板 B面点胶 清洗
★ 环境温度
最佳: 23±3 ℃
一般：17～28℃
极限：15～35℃
★ 环境湿度 45%～70%RH
SMT发展趋势
一、绿色化生产 1、无铅焊料，无铅焊接 2、PCB制造过程中不再使用阻燃剂 3、使用无VOC助焊剂
二、元器件的发展 1、无源元件（小型化） 1812 1210 1206 0805 0603 0402 0201 01005 2、有源器件 SOT SOP PLCC QFP BGA CSP FC COB MCM
A
A B A B
4、双面混合组装
① ②
A B A B
二、基本工艺流程（两条
） ※ 先在印制电路板焊盘上印刷适量的焊膏，再将 片式元器件贴放到印制板规定位置上，最后将贴装 好元器件的印制板通过回流炉完成焊接过程。
※ 焊膏-回流焊工艺（表贴元器件）
SMT表面组装技术SMT工艺
SMT表面组装技术SMT工艺一.概述.1.S MT:表面装贴工艺.指将无引脚的片式元件(SMD)装贴于线路板上的组装技术SMT技术在电子产品制造业中,已被越来越多的工厂采用.是电子制造业的发展趋势.SMT:Surfacemountingtechnology表面装贴工艺SMD:Surfacemountingdevice表面装贴元件2.特点A.由于采用SMT机器,自动化程度高,减少了人力。
B.元件尺寸小，且无引脚，可使电子产品轻，薄，小型化。
C．装配密度高，速度快。
二．OKMCOSMT生产工艺流程，如下：：使用机器将锡浆印刷在线路板上。
(DEK-265 印刷锡浆机)：使用机器将规则元件贴在线路板上。
(NITTO 多元件高速贴片机)：使用机器将不规则元件贴在线路板上。
(TENRYU中速贴片机)热风回流,将锡浆熔解,形成焊点.(HELLER回流炉),如短路,少锡,元件移位等。
(使用检查模板检查)三．工艺简介。
1. 锡浆印刷。
采用的机器：DEK-265锡浆印刷机(英国DEK 公司)。
１.1基本原理。
以一定的压力及速度，用金属或橡胶刮刀将装在钢网上的锡浆通过钢网漏印在线路板上。
锡浆成份为：锡63%,铅37%,松香含量:9-10%,熔点为183O C. 步骤为：图示：刮刀锡浆钢网(厚0.15MM)顶针 线路板(PCB)1.2DEK265印刷锡浆机印刷锡浆的品质直接影响点焊回流炉的品质,所以需要检查锡浆的印刷品质.一般地,主要检查以下的项目:少锡 短路 无锡浆 偏位印刷轮廓不良：拉尖，锡浆下垂。
如果钢网无损坏，印刷参数设置合适，通常印刷后，无以上不良。
主要的控制方法为过程技术员监控锡浆的厚度，如太厚，易产生QFPIC短路或锡珠。
如太薄，易产生假焊或少锡。
1.3要达到好的印刷品质,必须具备以下几点:(OKMCO选用原则)A．好的印刷钢网: 钢网厚度,钢网的开口尺寸等参数合适，孔壁垂直，无损坏。
如果钢网太厚,或开口尺寸太大，印刷在线路板上的锡浆份量就会太多，容易引起锡珠问题.同时,在元件较密集或IC脚距较小的地方，容易引起短路。
50条SMT工艺技术
50条SMT工艺技术一、什么是表面组装技术？英文称之为“Surface Mount Technology ”简称SMT，它是将表面贴装元件贴，焊到印制是电路板焊盘上涂布焊锡膏，再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上，通过加热印制电路板直至焊锡膏熔化，冷却后便实现了元器件与印制电路之间的连接.二、表面组装技术的优点：1）组装密度高，采用SMT相对来说，可使电子产品体积缩小60%，重量减轻75%2）可靠性膏，一般不良焊点率小于百万分之十，比通孔元件波峰焊接技术低一个数量级.3）高频特性好4）降低成本5）便于自动化生产.三、表面组装技术的缺点：1)元器件上的标称数值看不清，维修工作困难2)维修调换器件困难，并需专用工具3）元器件与印刷板之间热膨胀系数（CTE）一致性差。
随着专用携手拆装设备及新型的低膨胀系数印制板的出现，它们已不再成为阻碍SMT深入发展的障碍.四、表面组装工艺流程：SMT工艺有两类最基本的工艺流程，一类为锡膏回流焊工艺，另一类是贴片—波峰焊工艺.在实际生产中，应根据所用元器件和生产装备的类型以及产品的需求选择不同的工艺流程，现将基本的工艺流程图示如下：1)锡膏—回流焊工艺，该工艺流程的特点是简单，快捷，有利于产品体积的减小.2)贴片-波峰焊工艺，该工艺流程的特点是利用双面板空间，电子产品的体积可以进一步减小，且仍使用通孔元件，价格低廉，但设备要求增多，波峰焊过程中缺陷较多，难以实现高密度组装。
3)混合安装，该工艺流程特点是充分利用PCB板双面空间，是实现安装面积最小化的方法之一，并仍保留通孔元件价低的特点.4)双面均采用锡膏—回流焊工艺，该工艺流程的特点能充分利用PCB 空间，并实现安装面积最小化，工艺控制复杂，要求严格，常用于密集型或超小型电产品，移动电话是典型产品之一。
我们知道，在新型材料方面，焊膏和胶水都是触变性质流体，它们引起的缺陷占SMT总缺陷的60%，训练掌握这些材料知识才能保证SMT质量.SMT还涉及多种装联工艺，如印刷工艺，点胶工艺，贴放工艺,固化工艺，只要其中任一环节工艺参数漂移，就会导致不良品产生，SMT工艺人员必须具有丰富的工艺知识，随时监视工艺状况，预测发展动向。
SMT表面组装技术SMT贴片工时计算方式
SMT表面组装技术SMT贴片工时计算方式SMT（Surface Mount Technology）表面组装技术是一种现代电子生产制造的重要工艺，它通过将元件直接粘贴在印刷电路板表面，并通过焊接的方式连接，将电子产品的尺寸和重量减小到最小限度，提高了产品性能和生产效率。
在SMT贴片工艺中，贴片工时的计算是工艺设计的一个重要环节。
贴片工时的准确计算可以帮助企业进行生产计划安排和成本控制，从而提高生产效率和降低成本。
SMT贴片工时的计算方式可以分为两个方面：手工工时和设备工时。
手工工时是指在SMT贴片工艺中需要由人工操作进行的工作。
主要包括以下几个方面的工作：1.上料准备工时：包括从库房领取元件，准备元件、线材等，并将它们分类放置在贴片机的上料车上的工时。
2.贴片机上料工时：将准备好的元件逐个放入贴片机的上料仓内，并对其进行定位、调整和检查的工时。
3.机器操作工时：程序编程、参数设置和设备操作的工时。
4.资料整理工时：对每个贴片工艺的元件资料、程序、参数和标准进行整理和归档的工时。
设备工时是指SMT贴片设备进行加工的工时，主要包括以下几个方面的工作：1.设备调整工时：在进行SMT贴片加工之前，需要根据不同元件和PCB板的要求对设备进行调整和校准的工时。
2.贴片加工工时：将预先准备好的元件通过贴片机粘贴到印刷电路板表面，并进行焊接的工时。
3.设备故障维修工时：当设备发生故障时，需要进行维修和调试的工时。
以上就是SMT贴片工时的计算方式的主要内容。
在实际操作中，可以通过工艺工程师的工作经验和数据分析来估算贴片工时。
另外，随着工艺技术的发展和设备的更新换代，SMT贴片工时的计算方式也会有所变化。
因此，企业需要不断改进和优化工艺流程，提高贴片工时的准确性和效率。
SMT整个工艺流程细讲
SMT整个工艺流程细讲表面贴装技术（Surface Mount Technology, SMT）是现代电子制造业中常用的一种组装技术，它通过焊接微型电子元件到印制电路板（Printed Circuit Board, PCB）上来实现电子产品的制造。
下面我将详细介绍SMT的整个工艺流程。
SMT工艺流程主要包含以下几个步骤：1.基板准备：首先需要准备好待组装的印制电路板。
基板的表面必须清洁，没有杂质。
同时，还需要进行外观检查，确保基板没有损坏或者变形。
2.贴胶：接下来，在基板的指定位置，使用胶水或者胶片将电子元件的焊接面涂覆上胶。
这个胶层的作用是保持电子元件的稳定性，并提供一定的防潮、防尘功能。
3.贴片：在贴胶后，通过机械装置将电子元件精确定位放置到基板上。
这个步骤涉及到自动贴片机，它能够将元件从供料器中取出，并准确地放置到基板上。
4.固定：一旦电子元件被放置到基板上，需要进行固定以确保其位置的稳定性。
这种固定通常是通过热熔胶或者热固性胶水来实现的。
固定后的电子元件将更加牢固地附着在基板上。
5.焊接：在电子元件的固定后，需要进行焊接以确保元件与基板之间的电气连接。
SMT中常用的焊接方式有两种：热熔焊和波峰焊。
热熔焊使用热风或者红外线加热熔化焊接剂，将电子元件与基板连接；波峰焊则是将基板沿过热的焊锡波浪，使焊锡与基板上的焊盘接触并形成焊接连接。
6.检测和调试：完成焊接后，需要对组装出的电子产品进行功能性和外观上的检测。
这些检测通常包括回流焊和无损检测等，以确保产品的质量。
7.清洗：在完成检测后，需要对组装好的电子产品进行清洗以去除焊接过程中产生的残留物。
清洗可以使用具有清洁性能的溶剂或者超声波清洗机。
8.包装：最后，完成了SMT工艺的电子产品将通过包装工艺进行包装。
包装的方式根据产品类型和客户需求不同，可以选择盒装、胶袋、泡沫套等方式进行。
总的来说，SMT工艺流程包括基板准备、贴胶、贴片、固定、焊接、检测和调试、清洗以及包装等步骤。
第五章 表面组装技术(SMT)与表面组装元器件(SMC、SMD)
３．凸点载带自动键合(BTAB) 结构特点： 将连接用的凸点制作在载带引线上，与TAB相反． 载带结构：
与载带配合的芯片电极结构类型：
与TAB相比的特点： 操作工艺比TAB有所提高和简化 实用化遇到的两个问题：
I. 引出线端部凸点的形成工艺较为复杂；
II. 载带连接引线端部的凸点成形，与芯片 电极连接的面在平面度上有一定的差别；
三引脚，最大芯片尺寸：0.760.76mm； SOT89(EIA TO223)：
三引脚，从管子的同一侧引出， 最大芯片尺寸：1.5 1.5mm； SOT143(EIA TO253)： 四引脚，最大芯片尺寸：0.64 0.64 焊接方法：波峰焊和再流焊
B．小外型塑封集成电路(SOP) 外形结构(三种引线结构)：
特点：实现了高密度的芯片组装，突破了细 微电极间距集成电路芯片组装的难关。
§5.3 其他片式元件举例 一.表面波滤波器
表面波滤波器的工作原理
二.表面组装电磁继电器(机电元件) 1. EB2型的工作原理
2. EB2型继电器的结构
§5.4 表面组装件的设计 §5.4.1 设计工作概述
一. 步骤：
将LSI等装在具有特殊结构的载体上，制成合格 的微电子器件；
具有两种引出结构： 引线式－特殊结构的短引线 无引线式－引出端为焊料凸点结构
多层布线电路板： 陶瓷多层布线板：
❖ 特点：热膨胀系数相近，导热性好，不老化；但 介电常数大，增加信号的延迟，耐冲击性差，工 艺比较复杂
❖ 工艺：多层共烧 厚膜多层布线板：
加盖封装．
Ｂ．有引线陶瓷芯片载体： 目的：防止热胀冷缩引起的焊点开裂 类型： ❖ 预引线陶瓷芯片载体：
采用铜合金引线和可伐引线，由厂家将 其钎焊在顶上或附在城堡上 ❖ 后引线陶瓷芯片载体：
SMT工艺基本知识介绍
检测与返修
总结词
对焊接完成的PCB进行检测，对不合格焊点 进行返修。
详细描述
在完成回流焊接后，需要对PCB进行检测， 确保焊接质量符合要求。检测过程中如发现 不合格的焊点，需要进行返修。返修过程需 谨慎操作，避免对已焊接好的部分造成损伤 或破坏。检测与返修是SMT工艺中的最后环 节，对保证产品质量和可靠性具有重要意义 。
SMT工艺常见问题及解决方案
锡珠问题
总结词
锡珠是在SMT工艺中常见的问题，表现为焊点周围出现多余的锡。
详细描述
锡珠问题通常是由于焊膏过量、印刷钢板孔径过大、贴装压力过大等因素引起的 。解决方案包括调整焊膏量、更换印刷钢板、调整贴装压力等措施，以减少锡珠 的产生。
立碑现象
总结词
立碑现象是指在SMT工艺中，片式元 件一端焊锡过多，另一端过少，导致 元件倾斜的现象。
回流焊接设备主要由传送 带、加热器和控制系统等 组成，其工作原理是通过 加热器加热PCB板，使焊 膏熔化并完成焊接。
回流焊接设备的温度曲线 设置和炉内环境对于焊接 质量和可靠性具有重要影 响。
检测与返修工具
检测工具主要包括视觉检测设备和X光检测设备等， 用于检测元器件的贴装位置、焊接质量等问题。返修 工具主要包括热风枪、电烙铁和返修台等，用于移除 和修复缺陷元器件。
02
SMT工艺流程
印刷钢板
总结词
将焊膏印刷到钢板上，为贴片提供焊料。
详细描述
在SMT工艺中，首先将焊膏通过钢板印刷的方式均匀地涂抹在钢板上，形成焊 料图案，为后续的贴片步骤提供必要的焊料。印刷钢板是SMT工艺中的重要环 节，其质量直接影响贴片和焊接的效果。
贴片
总结词
将电子元件贴装到印好焊膏的钢板上。
SMT表面组装技术SMT制程工艺操作规程
SMT表面组装技术SMT制程工艺操作规程标题标题第一章 SMT规程一．SMT生产工艺流程：一．SMT生产工艺要求：1.领料要求：1>作业依据：生产计划通知单、配料清单2>作业注意事项：严格按配料清单所示之相关产品信息核对所领物料相关参数的符合性、包括产品型号规格、厂商、数量、包装。
对于需QC检验的物料需看是否有IQC检验合格单，不符要求者拒收。
3>作业质量要求：不接收不符合要求之物料，即领对料。
2.物料烘烤：1>作业依据：《物料烘烤作业规范》、生产计划通知单2>作业注意事项：对于生产计划通知单上要求烘烤之物料严格按照《物料烘烤作业规范》要求执行物料烘烤，并做好相关记录，烘烤完成后需经拉长确认。
3>作业质量要求：要求烘烤之物料必须烘烤、烘烤参数设置及烘烤时间要符合文件要求第页，共各种烘烤记录必须填写清晰完整，生产拉长必须对烘烤执行情况进行确认后物料方可上线生产。
3.锡膏储存：1>作业依据：《锡膏印刷作业指导书》2>作业注意事项：先进先出，做好“锡膏、红胶管理记录”，按时执行锡膏储存温度点检（要求温度为2-10摄氏度），并做好点检记录，发现温度异常时要即时知会拉长处理，用过的锡膏或红胶瓶要拧紧瓶盖。
3>作业质量要求：按时点检，保证储存温度在2-10摄氏度范围内，做好相应记录。
4.锡膏/红胶印刷:1>作业依据：《锡膏印刷作业指导书》\《SMT红胶印刷操作规范》2>作业注意事项：a.锡膏印刷必须在下线前做好锡膏解冻（4小时以上）及搅拌工作（搅拌时间必须在10分钟以上，搅拌时力度应适中、均匀），红胶解冻时间至少为4-8小时，并要检查钢网是否为所对应的机型、以及是否符合钢网标准(如是否完整无损坏、严重变形、堵孔等)。
b.印刷工位处不能有风扇或空调对着吹风，因为风会破坏锡膏的粘着特性。
c.丝印台及钢网在印刷前需清洁干净，不得有脏物。
d.在试印和钢过程中发现钢网或其它问题导致不能正常印刷时即时知会拉长处理。
smt表面组装技术-SMT、DIP生产流程介绍 精品
氮气回流焊
在回流焊工艺中使用惰性气体(通常是氮气)已经有一段时间了，但对于成本效益的 评估还有很多争论。在回流焊工艺中，惰性气体环境能减少氧化，而且可以降低 焊膏内助焊剂的活性，这一点对一些低残留物或免洗焊膏的有效性能来讲，或者 在回流焊工艺中需要经过多次的时候(比如双面板)，可能是必需的。如果涉及到多 个加热过程，带OSP的板子也会受益，因为在氮气里底层铜线的可焊性会得到比 较好的保护。氮气工艺其它好处还包括较高表面张力，可以扩宽工艺窗口(尤其对 超细间距器件)、改善焊点形状以及降低覆层材料变色的可能性。
2 温度曲线分析与设计
温度曲线是指SMA 通过回流炉,SMA 上某一点的温度随时间变化的曲线;其本 质是SMA在某一位置的热容状态。温度 曲线提供了一种直观的方法,来分析某个 元件在整个回流焊过程中的温度变化情 况。这对于获得最佳的可焊性,避免由于 超温而对元件造成损坏以及保证焊接质 量都非常重要。
1.1表面安装的工艺流程
1.1.1表面安装组件的类型: 表面安装组件(Surface Mounting Assembly) (简称：SMA)
类型： 全表面安装(Ⅰ型) 双面混装 (Ⅱ型) 单面混装(Ⅲ型)
a.全表面安装(Ⅰ型)： 全部采用表面安装元器件，安装的印制电
路板是单面或双面板.
表面安装示意图
a.单面全表面安装
单面安装流程
b．双面全表面安装 双面安装流程
c.单面混合安装 单面混合安装流程
d、双面混合安装 双面混合安装流程
1.1.3 锡膏印刷
锡膏印刷工艺环节是整个SMT流程的重 要工序，这一关的质量不过关，就会造 成后面工序的大量不良。因此，抓好印 刷质量管理是做好SMT加工、保证品质 的关键。
b.双面混装(Ⅱ型)： 表面安装元器件和有引线元器件混合
SMT表面组装技术SMT工艺技术
SMT表面组装技术SMT工艺技术SMT工艺技术（一）SMT——表面贴装技术（SurfaceMountTechnology）SMC——表面安装元件（SurfaceMountponet）SMD——表面安装器件（SurfaceMountDevice）SMB——表面安装印刷电路板（SurfaceMountPrintedCircuitBoard）THT——通孔插装技术MSI——中规模集成电路LSI——大规模集成电路SMT的优点：1．元器件安装密度高，电子产品体积小，重量轻。
2．可靠性高，抗振能力强。
3．高频特性好。
4．易于实现自动化，提高生产效率。
5．可以降低成本。
SMT的八大技术问题：管理工程，测试，材料，设备，工艺方法，图形设计，基板，元器件。
一．锡膏要具备的条件焊膏是由合金焊料粉、糊状焊剂和一些添加剂混合成而成的具有一定粘性和良好触变性特性的膏状体。
它是一种均相的、稳定的混合物。
在常温下焊膏可将电子元器件初粘在既定位置，当焊膏被加热到一定温度时，随着溶剂和部分添加剂的挥发、合金粉的熔化，焊膏再流使被焊元器件与焊盘互联在一起经冷却形成永久连接的焊点。
对焊膏要求能采用多种方式涂布，特别要具有良好的印刷性能和再流焊特性，并且在贮存时要具有稳定性。
1．焊膏应用前需具备以下特性：1）。
具有较长的贮存寿命，在2~5度下保存3~6个月，贮存时不会发生化学变化，也不会出现焊料粉和焊剂分离的现象，并保持其粘度和粘接性不变。
2）。
吸湿性小、低毒、无臭、无腐蚀性。
2．涂布时以及再流焊预热过程中具有的特性。
1）。
要具有良好的印刷性和滴涂性，脱膜性良好，能连续顺利的进行涂布，不会堵塞丝网或漏板的孔眼及注射用的管嘴，也不会溢出不必要锡膏。
2）。
有较长的工作寿命运，在印刷或滴涂后通常要求在常温下能放置12-24小时，其性能保持不变。
3）。
在再流焊预热过程中，焊膏应保持原来的形状和大小，不产生塌落。
塌落是指一定体积的焊膏印刷或滴涂于PCB后，由于重力和表面张力的作用及温度升高或停放时间过长而引起的高度降低，底面积超出规定边界的现象，塌落的程度称为塌落度。
什么是SMT和SMT工艺流程介绍
SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制电路板上钻插件孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
SMT基础知识表面贴装技术(Surfacd Mounting Technolegy简称SMT)是新一代电子组装技术,它将传统的电子元器件压缩成为体积只有几十分之一的器件,从而实现了电子产品组装的高密度、高可靠、小型化、低成本，以及生产的自动化。
这种小型化的元器件称为：SMY器件（或称SMC、片式器件）。
将元件装配到印刷基板（或其它基板）上的工艺方法称为SMT工艺。
相相关的组装设备则称为SMT设备。
目前，先进的电子产品，特别是在计算机及通讯类电子产品，已普遍采用SMT技术。
国际上SMD器件产量逐年上升，而传统器件产量逐年下降，因此随着进间的推移，SMT技术将越来越普及。
一、传统制程简介传统穿孔式电子组装流程乃是将组件之引脚插入PCB的导孔固定之后，利用波峰焊(Wave Soldering)的制程，经过助焊剂涂布、预热、焊锡涂布、检测与清洁等步骤而完成整个焊接流程。
二、表面贴装技术简介由于电子工业之产品随着时间和潮流不断的将其产品设计成短小轻便，相对地促使各种零组件的体积及重量愈来愈小，其功能密度也相对提高，以符合时代潮流及客户需求，在此变迁影响下，表面贴装组件即成为PCB上之主要组件，其主要特性是可大幅节省空间，以取代传统浸焊式组件(Dual In Line Package；DIP).表面黏着组装制程主要包括以下几个主要步骤锡膏印刷、组件贴装、回流焊接.其各步骤概述如下：锡膏印刷(Stencil Printing)：锡膏为表面黏着组件与PCB相互连接导通的接着材料，首先将钢板透过蚀刻或雷射切割后，由印刷机的刮刀(squeegee)将锡膏经钢板上之开孔印至PCB的焊垫上，以便进入下一步骤。
SMT表面组装技术SMT知识
SMT表面组装技术SMT知识SMT培训手册目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT是Surfacemounttechnology的简写，意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。
SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。
那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化，提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此，SMT是电子装联技术的发展趋势。
其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。
2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。
3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。
4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。
5.电子产品的高性能及更高装联精度要求。
6.电子科技革命势在必行，追逐国际潮流。
SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。
由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT 在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。
smt表面贴装工艺完整方案
SMT表面贴装工艺完整方案一．SMT基本工艺构成二．SMT生产工艺流程1. 表面贴装工艺①单面组装：（全部表面贴装元器件在PCB的一面）来料检测-> 丝印焊膏-> 贴片-> 回流焊接->（清洗）-> 检验-> 返修②双面组装；（表面贴装元器件分别在PCB的A、B两面）来料检测-> PCB的A面丝印焊膏-> 贴片-> A面回流焊接-> 翻板-> PCB的B面丝印焊膏-> 贴片-> B面回流焊接->（清洗）-> 检验-> 返修2. 混装工艺①单面混装工艺：（插件和表面贴装元器件都在PCB的A面）来料检测-> PCB的A面丝印焊膏-> 贴片-> A面回流焊接-> PCB的A面插件-> 波峰焊或浸焊（少量插件可采用手工焊接）-> （清洗）-> 检验-> 返修（先贴后插）②双面混装工艺：（表面贴装元器件在PCB的A面，插件在PCB的B面）A. 来料检测-> PCB的A面丝印焊膏-> 贴片-> 回流焊接-> PCB的B面插件-> 波峰焊（少量插件可采用手工焊接）->（清洗）-> 检验-> 返修B. 来料检测-> PCB的A面丝印焊膏-> 贴片-> 手工对PCB的A面的插件的焊盘点锡膏-> PCB 的B面插件-> 回流焊接->（清洗) -> 检验-> 返修（表面贴装元器件在PCB的A、B面，插件在PCB的任意一面或两面）先按双面组装的方法进行双面PCB的A、B两面的表面贴装元器件的回流焊接，然后进行两面的插件的手工焊接即可三．SMT工艺设备介绍1. 模板：首先根据所设计的PCB确定是否加工模板。
如果PCB上的贴片元件只是电阻、电容且封装为1206以上的则可不用制作模板，用针筒或自动点胶设备进行锡膏涂敷；当在PCB中含有SOT、SOP、PQFP、PLCC 和BGA封装的芯片以及电阻、电容的封装为0805以下的必须制作模板。
SMT工艺参数介绍
自动化程度高
可靠性高
灵活性高
可以实现自动化生产， 提高生产效率和产品质
量。
焊接可靠性强，可以减 少产品故障和维修成本。
可以快速适应不同产品 种类的生产需求，灵活
度高。
SMT设备与工具
02
贴片机
01
02
03
贴片速度
贴片机的贴片速度是衡量 其性能的重要参数，它决 定了生产效率。
贴片精度
光学放大倍数
指检测系统中的光学放大倍数，通常以“倍数”为单位。
检测光源类型
指检测系统中使用的光源类型，如LED光源、卤素光源等。
SMT工艺材料
04
焊料
焊料是用于将电子元件与 PCB板连接起来的金属材 料。
焊料的熔点是关键参数， 需要根据不同的元件和工 艺要求选择合适的熔点。
ABCD
常见的焊料有锡铅合金、 纯锡、纯铅等，其中锡铅 合金应用最为广泛。
贴片机的贴片精度决定了 元器件贴装的准确性和可 靠性，是保证产品质量的 关键。
吸嘴类型和数量
吸嘴的类型和数量影响贴 片机对不同元器件的适应 性和贴装速度。
印刷机
印刷精度
印刷机的印刷精度决定了 焊锡膏的分布精度，直接 影响到元器件的焊接质量。
印刷速度
印刷机的印刷速度决定了 生产效率，是印刷机性能 的重要指标。
焊料的成分和纯度对焊接 质量有很大影响，杂质过 多或成分不均会导致焊接 不良。
胶水
01
02
03
04
胶水在SMT工艺中主要用于 固定电子元件，防止其移动或
脱落。
常见的胶水有热熔胶、快干胶 、环氧胶等。
胶水的粘度、固化时间和粘附 力是关键参数，需要根据元件 的尺寸和工艺要求选择合适的
(表面组装技术)SMT实用工艺基础
（表面组装技术）SMT实用工艺基础目錄第一章 SMT概述41.1SMT概述41.2 SMT相关技术5一、元器件5二、窄间距技术（FPT）是SMT发展的必然趋势5三、无铅焊接技术5四、SMT主要设备发展情况61.3常用基本术语7第二章 SMT工艺概述72.1 SMT工艺分类7一、按焊接方式，可分为再流焊和波峰焊两种类型7二、按组装方式，可分为全表面组装、单面混装、双面混装三种方式（见表2-1）82.2施加焊膏工艺8一、工艺目的8二、施加焊膏的要求9三、施加焊膏的方法92.3施加贴片胶工艺9一、工艺目的9二、表面组装工艺对贴片胶的要求及选择方法9三、施加贴片胶的方法和各种方法的适用范围112.4贴装元器件11一、定义11二、贴装元器件的工艺要求112.5再流焊11一、定义11二、再流焊原理12第三章波峰焊接工艺143.1波峰焊原理143.2波峰焊工艺对元器件和印制板的基本要求153.3波峰焊工艺材料163.4波峰焊工艺流程173.5波峰焊的主要工艺参数及对工艺参数的调整173.6波峰焊接质量要求19第四章表面组装元器件(SMC／SMD)概述194.1表面组装元器件基本要求194.2表面组装元件(SMC)的外形封装、尺寸主要参数及包装方式(见表4-1)214.3表面组装器件（SMD）的外表封装、引脚参数及包装方式（见表4-2）224.4表面组装元器件的焊端结构224.5表面组装电阻、电容型号和规格的表示方法；234.6表面组装元器件（SMC/SMD）的包装类型244.7表面组装元器件使人用注意事项25第五章表面组装工艺材料介绍――焊膏255.1焊膏的分类、组成255.2焊膏的选择依据及管理使用275.3焊膏的发展动态285.4无铅焊料简介28第六章 SMT生产线及其主要设备306.1 SMT生产线306.2 SMT生产线主要设备31第七章SMT印制电路板设计技术337.1 PCB设计包含的内容：337.2如何对SMT电子产品进行PCB设计33第八章 SMT印制电路板的设计要求368.1几种常用元器件的焊盘设计368.2焊盘与印制导线连接，导通孔．测试点．阻焊和丝网的设置418.3元器件布局设置438.4基准标志46第九章 SMT工艺（可生产性）设计----贴装机对PCB设计的要求489.1可实现机器自动贴装的元器件尺寸和种类489.2 PCB外形和尺寸499.3 PCB允许翘曲尺寸499.4 PCB定位方式49第十章 SMT不锈钢激光模板制作、外协程序及制作要求5010.1向模板加工厂发送技术文件5010.2模板制作外协程序及制作要求51第十一章SMT贴装机离线编程5511.1 PCB程序数据编辑5611.2自动编程优化编辑5711.3在贴装机上对优化好的产品程序进行编辑5711.4校对并备份贴片程序58第十二章后附(手工焊)修板及返修工艺介绍5812.1后附(手工焊)、修板及返修工艺目的5812.2后附(手工焊)、修板及返修工艺要求5812.3后附(手工焊)、修板及返修技术要求5912.4后附(手工焊)、修板及返修方法59第十三章 BGA返修工艺6113.1 BGA返修系统的原理6113.2 BGA的返修步骤6113.3 BGA植球工艺介绍63第十四章表面组装检验(测)工艺6414.1表面组装检验(测)工艺介绍6414.2组装前检验（来料检验）6514.3工序检验6714.4表面组装板检验7114.5 AOl检测与X光检测简介74第十五章 SMT回流焊接质量分析7715.1 PCB焊盘设计7715.2焊膏质量及焊膏的正确使用7915.4贴装元器件 .8015.5回流焊温度曲线8015.6回流焊设备的质量81第十六章波峰焊接质量分析8116.1设备要求8216.2材料要求8216.3印制电路板8416.4元器件8416.5工艺8416.6设备维护85第十七章中小型SMT生产线设备选型8617.1中小型SMT生产线设备选型依据8717.2中小型SMT生产线设备选型步骤8817.3 SMT生产线设备选型注意事项93附录 SMT 在焊接中不良故障96一.再流焊的工艺特点97二.影响再流焊质量的原因分析99三、SMT再流焊接中常见的焊接缺陷分析与预防对策103SMT實用工藝基礎第一章SMT概述SMT（表面組裝技術）是新一代電子組裝技術。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMT表面组装技术SMT工艺一.概述.1.S MT:表面装贴工艺.指将无引脚的片式元件(SMD)装贴于线路板上的组装技术SMT技术在电子产品制造业中,已被越来越多的工厂采用.是电子制造业的发展趋势.SMT:Surfacemountingtechnology表面装贴工艺SMD:Surfacemountingdevice表面装贴元件2.特点A.由于采用SMT机器,自动化程度高,减少了人力。
B.元件尺寸小，且无引脚，可使电子产品轻，薄，小型化。
C．装配密度高，速度快。
二．OKMCOSMT生产工艺流程，如下：：使用机器将锡浆印刷在线路板上。
(DEK-265 印刷锡浆机)：使用机器将规则元件贴在线路板上。
(NITTO 多元件高速贴片机)：使用机器将不规则元件贴在线路板上。
(TENRYU中速贴片机)热风回流,将锡浆熔解,形成焊点.(HELLER回流炉),如短路,少锡,元件移位等。
(使用检查模板检查)三．工艺简介。
1. 锡浆印刷。
采用的机器：DEK-265锡浆印刷机(英国DEK 公司)。
１.1基本原理。
以一定的压力及速度，用金属或橡胶刮刀将装在钢网上的锡浆通过钢网漏印在线路板上。
锡浆成份为：锡63%,铅37%,松香含量:9-10%,熔点为183O C. 步骤为：图示：刮刀锡浆钢网(厚0.15MM)顶针 线路板(PCB)1.2DEK265印刷锡浆机印刷锡浆的品质直接影响点焊回流炉的品质,所以需要检查锡浆的印刷品质.一般地,主要检查以下的项目:少锡 短路 无锡浆 偏位印刷轮廓不良：拉尖，锡浆下垂。
如果钢网无损坏，印刷参数设置合适，通常印刷后，无以上不良。
主要的控制方法为过程技术员监控锡浆的厚度，如太厚，易产生QFPIC短路或锡珠。
如太薄，易产生假焊或少锡。
1.3要达到好的印刷品质,必须具备以下几点:(OKMCO选用原则)A．好的印刷钢网: 钢网厚度,钢网的开口尺寸等参数合适，孔壁垂直，无损坏。
如果钢网太厚,或开口尺寸太大，印刷在线路板上的锡浆份量就会太多，容易引起锡珠问题.同时,在元件较密集或IC脚距较小的地方，容易引起短路。
如果钢网太薄。
或开口尺寸太小，印刷在线路板上的锡浆份量就会太少，容易引起少锡，假焊，元件偏移等问题。
制造钢网的技术,通常有激光法及化学蚀刻法.激光制造的钢网孔壁开口上大下小,光滑度好，孔壁无破损,锡浆印刷后容易脱离钢网,锡浆的轮廓也较好。
化学蚀刻法制造的钢网孔壁开口两头大,中间小,孔壁光滑度差，,锡浆印刷后不容易脱离钢网,会留在钢网中,故线路板上的锡浆轮廓较差,易引起少锡,假焊,或短路。
一般地，对使用QFPIC(间距为:0.5mm)的线路板,宜采用激光钢网，钢网厚度为：0.15mm。
QFPIC(间距为:0.50mm)的开口尺寸宽度为:0.21-0.22mm,长度无需更改.对于无QFPIC,可采用厚度为0.2mm的激光钢网.B. 选择合适的锡浆：粘度及颗粒大小合适，…………粘度太小,锡浆较稀,印刷后的轮廓较差,产生锡浆塌陷,易引起IC短路的现象.粘度太大,锡浆较稠,印刷后的锡浆在分离时较易被钢网带走一部分,产生拉尖现象,易引起少锡,假焊等现象.C. 印刷刮刀的选择.一般地，对印刷有QFPIC(间距为:0.5mm)的激光钢网，采用金属刮刀,保证印刷后的QFP位的锡浆轮廓轻晰。
对于无QFPIC的激光钢网,采用红色的橡胶刮刀.D. 主要印刷参数设置合适: 印刷速度,印刷压力,分离速度…….印刷的速度及压力影响印刷锡浆的品质.通常需要综合考虑,根据印刷的品质决定印刷参数.印刷压力小,钢网表面印刷地不干净,印刷的锡浆轮廓不清晰,锡浆较厚.印刷压力大,钢网表面印刷地干净,锡浆会渗出,有凹陷的倾向,锡浆偏薄.印刷速度慢,印刷出的锡浆较厚,轮廓较好.印刷速度快,会刮去孔内的锡浆,印刷出的锡浆较薄,轮廓不良,易引起少锡.分离速度快，易引起锡浆拉尖的现象。
分离速度慢，锡浆轮廓较好,但生产的速度慢。
一般地,压力选择的范围为:7-10KG.速度选择的范围为:40-50mm/Sec.分离速度选择的范围为：0.1-0.2mm/Sec.2.NITTO贴片。
采用NITTO机将电子元件装贴于线路板中，如电容，电阻，电感等。
NITTO机不同于一般意义上的贴片机，它是一种特别的贴片机:它使用特制的装料模板，特制的吸嘴模板进行多个元件(一次最多320-400个)同时吸料及贴片的机器，所需时间为16秒，平均每个元件0.05秒．NITTO机在电子产品制造业中,只有极少数的工厂采用.它较适用于单一产品,大批量生产的工厂.OKMCO 就是其中的一个使用此机器的工厂.2.1优点．A．高速，平均每个元件0.05秒．机型教少，且产量极大时采用较合适．B．操作简单．2.2缺点．A.通用性及灵活性不强．机型多时不适合，装换机型需花较长时间．B.每个机型需要一套独立的模具，价格昂贵．C.机器及其配件价格十分昂贵．D.编程复杂,模具与程序都由NITTO提供.贴片品质主要由模具决定,模具设计及制造不良会引起较大的品质问题。
E.机器的报警故障较多．理论上，贴320个元件只需16秒，但实际上，效率最多只有85%左右,需要19秒以上．2.3NITTO机贴的元件有以下要求:A.无极性要求,无方向要求.B.元件的外形为长方形或圆柱形.C.元件的尺寸规则,长,宽,高符合NITTO公司的要求.NITTO公司的尺寸要求比其他贴片机的尺寸严格.不是所有的供应商生产的元件都符合NITTO的要求．D.元件的包装方式为BULK,即散装．每盒数量为5K-25K.2.3NITTO机的工作原理．A.机器吹气,将元件从塑胶料盒中吹出,然后元件通过金属感应管,下料模具的塑胶管掉在装料模板上.金属到元件.下料塑胶元件装元内.B.机器使用照像镜头,检查装料模板上是否齐全,无漏元件的情况.如有,机器会报警,提醒操作员进行补料.照像镜头:接收处理模板上元件信息.元件装元件的模板:此时,模板上有元件.光线发光管C.装有多个吸嘴的吸料模板将元件从装料模板上吸起.吸料模板:此时,将元件吸起.吸嘴元件装元件的模板: 此时,模板上无元件.D.机器使用照像镜头,检查装料模板上的元件是否被吸料模板上吸嘴全部吸起,是否有元件遗留在装料模板上.如有,机器会报警,提醒操作员进行操作机器进行再次吸料.照像镜头装元件的模板: 此时,模板上无元件.感应光发光管E.装有多个吸嘴的吸料模板将元件贴于线路板上,吸料模板:元件已贴放于线元线路板F.传送带将线路板送出,贴片完成.元件线路板3.TENRYU贴片机.TENRYU贴片机是一种普通的贴片机.它采用逐个吸料,逐个贴片的方式,因而速度较慢. TENRYU与NITTO机是两种完全不同类型的贴片机.3.1优点．A.通用性及灵活性强．转换机型较容易．B.可贴装各种尺寸的元件,如电阻,电容,QFP,BGA,CONNECTOR等．C.可随意编写程序.3.2缺点．A．低速，贴电阻,电容,平均每个元件0.50秒,贴QFP,平均每个元件0.90秒以上．B.机器不稳定,贴片品质较易波动．特别是贴0.5mm的QFP.3.3TENRYU机的工作原理．A.吸嘴将元件从供料器上吸起.吸嘴元件供料器: 装元件于此B.机器使用真空系统,检查吸嘴上是否有元件.如有,机器会报警,提醒操作员进行操作机器进行再次吸料.吸嘴元件C.机器使用影像处理镜头检查吸嘴上元件的外形.如不符合要求,机器会报警,提示影像处理不良.元件影像处理镜头D.吸嘴元件线路板E.机器使用真空系统,检查吸嘴上应无元件.如有,机器会报警.吸嘴F.传送带将线路板送出,贴片完成.元件线4..采用的机器：HELLEL回流炉.它采用上下对称的加热区.如图:上温区轨道下温区4.1原理:利用热风气流,用一定的温度曲线,将印刷在PCB上元件孔位处的锡浆熔化,然后冷却,形成焊点,将贴片元件焊接与线路板上.如下图。
热风气流元件PCB(线路板)热风气流4.2温度曲线.根据锡浆的特性,设置温度曲线.温度快速加热区保温区焊接区冷却区时间温度曲线分为四个区域:A.快速加热区.将线路板由常温尽块地提升温度,加热。
但加热不可以引起线路板,元件的损坏,以及助焊剂的爆失.通常,加热速率为1-3o C/Sec.B.保温区.锡浆被保持在一个”活化温度”,使其中的助焊剂对锡铅粉末和被焊表面进行清洁工作.C.焊接区.此时,锡浆处于锡铅粉末熔点(183o C)之上,它是整个温度曲线的心脏。
板上未超过锡铅粉末熔点的部分仍保持非焊接状态,同时板上承受太大温差的部分会遭到热量的损坏,这会造成鳞状的锡浆残留物,线路板的分层,及零件损坏.超过锡铅粉末熔点的目的是为了让锡铅粉末微粒结合成为锡球并让被焊金属表面充分润湿.更高的温度有助于提高助焊剂的有效活性,但同时也会加速二次氧化的过程.锡铅合金的黏性与表面张力却会随温度上升而减小,这将有助于润湿沾锡速度的提高.因此,在锡铅粉末熔点之上,存在一个理想再流焊的蜂值温度与时间的最佳组合.D.冷却区.这段中,锡铅粉末已经熔化并充分润湿被焊接表面,应该用尽可能快的速度来进行冷却.,这样有助于得到明亮的焊点并有好的外形.缓慢冷却会导致线路板材料的更多分解而进入锡中,从而产生灰暗毛糙的焊点.借助冷却风扇,降低锡浆温度，形成锡点，并将线路板冷却至常温。
四.SMT焊锡坏机及原因.五.总结.1.SMT的品质由以下几个因素共同影响:工艺,设备,生产管理，而不是仅有其中的一个因素影响，所以，分析问题也要全面地，综合地考虑有关的因素。
做好工序控制,分析及其设备的维护,才能将品质控制好.主要的影响因素:锡浆印刷钢网印刷参数NITTO模具TENRYU程序HELLER炉温度曲线2.SMT是整个PCBA的核心,它的品质直接影响产品的品质,所以,控制好SMT的品质显得尤为重要.它在整个产品的工艺流程中占主导地位.3.因SMT技术性很强,管理人员必须具备一定的技术知识,技术人员必须具备一定的管理知识,才能做好.4.技术人员与管理人员必须要紧密配合,共同搞好SMT的品质.。
