电感线圈自动绕线机的制作流程

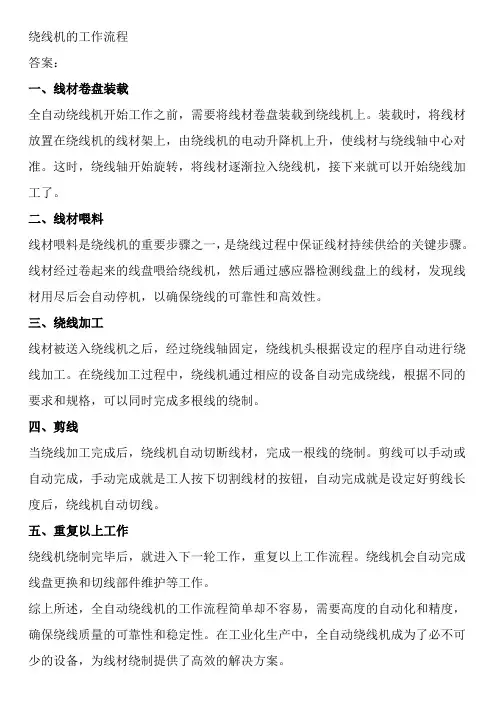

绕线机的工作流程
绕线机的工作流程
答案：
一、线材卷盘装载
全自动绕线机开始工作之前，需要将线材卷盘装载到绕线机上。
装载时，将线材放置在绕线机的线材架上，由绕线机的电动升降机上升，使线材与绕线轴中心对准。
这时，绕线轴开始旋转，将线材逐渐拉入绕线机，接下来就可以开始绕线加工了。
二、线材喂料
线材喂料是绕线机的重要步骤之一，是绕线过程中保证线材持续供给的关键步骤。
线材经过卷起来的线盘喂给绕线机，然后通过感应器检测线盘上的线材，发现线材用尽后会自动停机，以确保绕线的可靠性和高效性。
三、绕线加工
线材被送入绕线机之后，经过绕线轴固定，绕线机头根据设定的程序自动进行绕线加工。
在绕线加工过程中，绕线机通过相应的设备自动完成绕线，根据不同的要求和规格，可以同时完成多根线的绕制。
四、剪线
当绕线加工完成后，绕线机自动切断线材，完成一根线的绕制。
剪线可以手动或自动完成，手动完成就是工人按下切割线材的按钮，自动完成就是设定好剪线长度后，绕线机自动切线。
五、重复以上工作
绕线机绕制完毕后，就进入下一轮工作，重复以上工作流程。
绕线机会自动完成线盘更换和切线部件维护等工作。
综上所述，全自动绕线机的工作流程简单却不容易，需要高度的自动化和精度，确保绕线质量的可靠性和稳定性。
在工业化生产中，全自动绕线机成为了必不可少的设备，为线材绕制提供了高效的解决方案。
电感线圈生产流程
精品文档
.
电感线圈生产流程
（一）、电感线圈生产工艺：东莞市正强五金电子有限公司生产的电感线圈采
用自动插芯机和自动绕线机生产制成。
自动绕线机把黄铜丝绕制成环形状。
再由自动插芯机把芯体插入电感线圈。
这样一款磁控管电感线圈就制作完成了（汽车电感线圈），接着把制作好的电感线圈打包定时发货提交到客户的手中确保客户验收无误。
（二）、电感线圈制作材料：电感线圈是由黄铜丝制作而成，黄铜丝也就是生产电感线圈的原材料，电感线圈分为很多种，可以运用在汽车和磁控管零配件上等多种用途，采用黄铜能够更好的防止产品氧化。
（三）、公司的介绍：东莞市正强五金电子有限公司正式成立于2010年7月，位于大朗镇富民工业园二园3号。
公司拥有员工240多名，其中，技术人员占180多名，并有自己的研发和设计团队，且管理和技术人员均在五金精密冲压、五金冷挤压、五金深拉伸、模具制造行业及自动化技术从业20年以上经验。
专业从事精密五金冲压制造，五金模具设计开发，自动化设备及五金电镀。
电感绕制工艺
电感绕制一、准备工作1、领取与计划单相符合的材料。
2、将绕线机根据所测电感量预置好所绕线圈数。
3、准备好垫片、502、乳胶及胶枪。
二、操作步骤1、将去漆层的漆包线头在骨架起头接线柱上绕2圈，然后将骨架接线柱朝外，插于绕线机卡头上，启动绕线开关。
2、绕完所预置圈数后用专用工具在漆包线端去漆后在尾端接线柱上绕2圈。
3、将绕好的电感线圈接线柱朝下一字形排列在专用工装上，用夹子夹起沾上助焊剂，平放入235—250℃焊槽内浸焊，骨架浸锡不得大于1mm，时间1—2秒。
4、将磁芯按技术要求安装完毕后，垫上垫片用LC电桥测其电感量，使电感量达到规定值，用专用胶固定垫片和磁芯。
5、测好的电感用乳胶固定好。
并放入烘箱内熔化。
三、技术要求1、线排列必须整齐，平整凹凸不得大于1mm，刮线处不得进入磁芯以内，焊接质量要好。
2、垫片四周不得超出磁芯端面，磁芯在骨架上不得松动，漆包线上不得粘有焊锡。
3、电感量精度要求在规定值±0、15mh范围。
四、注意事项1、浸焊时漆包线上不得浸上焊锡。
磁环电感1.根据任务单的型号数量领取相吻合的磁环和线材。
2.依据标准要求的圈数裁剪线材长度。
3.在磁环的绕制中，将线拉紧使每圈紧帖于磁环，始头和尾端长短要一样齐，并用拔线钳在线头处拔掉5mm.。
灯头焊接及压灯头一、准备工作1、领取与生产计划单相符合的灯头、灯头线和塑壳。
2、准备好焊锡、焊锡膏、烙铁及周转箱等。
二、操作步骤1、将灯头下部引线焊好，再将上部引线从灯头顶部小孔中穿过，然后抹上焊锡膏，用焊锡焊好。
2、将焊好的灯头数好数量放入周转箱内。
3、压灯头人员将灯头和塑壳安装在一起，然后用灯头锁扣器压紧。
4、将压好的灯头数好数量放入周转箱内。
三、技术要求1、锡膏涂抹要均匀适量，焊点圆滑、牢固，灯头引线不得有漏丝现象，不得用错壳子。
2、灯头和上塑壳安装要垂直到位，不得有歪斜，扭力不得低于3N。
四、注意事项1、生锈和活动灯头不得使用。
2、壳子有污迹和划痕不得使用。
感应线圈制作方法
感应线圈制作方法
嘿，朋友们！今天咱就来唠唠感应线圈的制作方法，这可是个好玩意儿啊！
你想想看，那小小的感应线圈，就好像是一个神奇的魔法道具。
它能产生奇妙的电磁感应现象，就像变魔术一样。
咱先来说说材料准备吧。
你得有导线，这就好比是盖房子的砖头，是基础啊！找那种细细的、容易弯曲的导线，铜的最好啦，导电性能强嘛。
然后呢，还得有个铁芯，这铁芯就像是房子的大梁，给整个感应线圈撑起来。
接下来就是动手制作啦！把导线一圈一圈地绕在铁芯上，这可不能马虎，得绕得整齐点，就像给小姑娘扎辫子一样，要整整齐齐的。
你可别小看这绕线的功夫，绕得不好可就发挥不出它的威力啦。
你说这是不是很有意思？
绕线的时候，你得有点耐心哦。
别着急，慢慢绕，一圈一圈又一圈。
就好像是在给感应线圈注入魔力一样。
想象一下，你每绕一圈，它的力量就增加一分。
等绕好了线，嘿，这感应线圈就初见雏形啦！就像一个小宝贝诞生了一样，你心里是不是有点小激动呢？然后呢，把线头接好，确保电流能顺畅地通过。
这就好比是给小宝贝穿上合适的衣服，让它舒舒服服的。
做好了感应线圈，你就可以开始玩啦！接上电源，看看它能产生什么样的奇妙效果。
说不定它能给你带来意想不到的惊喜呢！
你说这感应线圈是不是很神奇？它虽然看起来不起眼，但是却有着大大的能量。
就像我们身边的很多东西一样，看似普通，实则暗藏玄机。
所以啊，朋友们，赶紧动手试试吧！自己做一个感应线圈，感受一下电磁的魅力。
这绝对是一次有趣又有收获的体验。
相信我，你一定会爱上这种感觉的！。
自己怎样动手制作电感线圈
⾃⼰怎样动⼿制作电感线圈
这也就说明只要掌握了制作⽅法，电感线圈在电感线圈的市场中，并没有⼀个所谓的规范值。
也就是说市场上也没有⼀个⾮常好的检测机构。
每个⼈都可以加⼯制作电感线圈，这⼀点很好的满⾜了许多⼈的需求。
正是因为电感线圈市场的严重不规范，所以有些时候我买不到需要的电感线圈，此时掌握电感线圈的制作⽅法也将就显得有⽤武之地了。
最后⼩编说⼀句，电感线圈制作⾮常简单。
可是绕制过程当中⼀定要注意⼀下步骤，市场不能满⾜你需要时，那就⾃⼰动⼿做⼀个吧。
选择好绕制⽅法很重要:
选择好线圈的⼤⼩，如果你需要绕制的空⼼电感线圈的话，绕制的第⼀步，那么⾸先要根据不同的电路要求决定绕制办法。
同时⾯对⾼频低频也有不同的⽅式⽅法，圈数上⼀般不少于四到六圈，这样才能拥有较⾼的使⽤稳定性。
根据载流强度选择不同的导线:
就像前⾯⼩编说过的那样，导线材质不同，载流强度也不同。
要根据⾃⼰不同的需求选择不同的材质来缠绕。
根据载流强度等级划分材质依次是铁质(如今⼀般不采⽤)铝质，铜质(使⽤⽐拟⼴)银质(特殊材质，要求较⾼时考虑使⽤)
不同的频度选择不同的资料芯:
通常在使⽤过程当中⼀般采⽤铁芯或磁芯，当然这也不是⼀定的还要根据⾃⼰的需求来进⾏⾃⾏调整。
由于在⼯作中要求的频度不同，所以在制作的过程当中也要根据不同的频度选择不同的芯。
线圈绕制作业指导书
线圈绕制作业指导书
一、绕线准备
1、装线圈模
按线圈规格在线圈绕线机上装配相应的线圈模。
2、检查设备
检查线圈绕线机运转，刹车是否正常，计数是否精确。
3、引入漆包线
将符合要求的漆包线引入夹紧装置中，调节好夹紧力，然后穿过排线装置。
4、预置计数值
按线圈匝数预置计数值或调节挂轮。
二、绕线
1、在线圈模槽中放入蜡线，将漆包线引入线圈模中，线头缠绕在线钩上，启动电动机绕线，
匝数达预置数时自动刹车。
2、刀头切断绕制好的电感绕圈，顺引向槽流入工位盛具内。
3、监控各台机器；生产过程中适时抽检。
4、出现异常情况及时停车，予以调整，直到达到规定的规格要求，方可再次绕制。
5、本机台所规定的品种、规格、数量生产完毕后，拆下线圈模。
将线圈模放入指定位置，
以便下次使用时索取。
6、当品种、规格变换时，换上对应规格的线圈模，重新对绕线机的参数进行调整，直到生
产出合格的样件后，方可继续绕制。
自动绕线机原理
自动绕线机原理
自动绕线机是一种用于电子元器件制造的机器设备，其主要作用是在电子元器件上进行线圈绕制的操作。
自动绕线机的工作原理非常简单，主要包括两个步骤：线圈定长和线圈绕制。
首先，自动绕线机需要对线圈进行定长，以保证后续的线圈绕制工作得以顺利进行。
线圈定长的方法一般是通过电子计数器来完成的。
在绕线机开始工作之前，操作员将需要绕制的线圈长度设置到计数器中。
当绕线机开始工作时，计数器就开始计数，当计数器计数到预设的数值时，机器就会停止绕线并自动切割线圈，完成线圈定长操作。
接着，绕线机开始进行线圈绕制操作。
线圈绕制过程中，自动绕线机会将导线沿着预定的路径进行绕制，并保证线圈的线径和匝数符合预设要求。
为了保证线圈的质量和正确性，绕线机通常会采用电子或机械自动调整机制，以便在绕制线圈时对其进行自动调整，保证线圈的匝数和线径达到预定标准。
在完成线圈绕制之后，绕线机会自动将线圈抛出，并通过机械装置或手动方式将它们从绕线机中移走。
与此同时，绕线机还会根据需要进行线圈排击工作，以便将线圈尾部捆扎在一起，确保线圈总体看起来平整美观。
总的来说，自动绕线机的工作原理非常简单，即线圈定长和线圈绕制。
通过这种自动化机器设备，电子元器件制造企业可以在大规模生产线圈时提高生产效率和降低成本，同时还可以提升产品质量和可靠性，为电子元器件行业的发展做出重要贡献。
电感线圈的简易制作教程_图文(精)
电感线圈的简易制作教程
科创[3]实验中,绕制电感线圈的基本材料包括:
●EI-22型线圈骨架
●EI-22(R2K型铁氧体磁芯,含E型和I型磁芯各一
● 0.69漆包线(线径选择与额定电流有关
●其它(用于简易固定的透明胶带,用于焊接的焊锡等,若干工具第一步,准备
图1 固定漆包线的一端
图2 第1层完成后的情况
注:本教程为方便起见,只演示绕两层的情况。
具体操作中,可相应再绕制第3或4层,过程类似。
第四步,用胶带简单固定
图3用胶带简单固定后的情况
第五步,线圈端脚刮漆
漆包线外层不导电,线圈端脚须刮去漆皮。
请播放相应视频文件。
第六步,装磁芯
用胶带简单固定。
请播放相应视频文件。
图4磁芯装好后的情况
第七步，测电感量利用 Q 表测量静态情况下（线圈电流接近 0）线圈的电感量，以 0.5~1.0mH 为宜。
第八步，线圈端脚固定和电感在 PCB 上焊接安装图 7 线圈端脚与骨架引脚的焊接（骨架有 10 个引脚，选择 2 个合适的）图 8 在 PCB 上的安装（正面看）
图 9 在 PCB 上的安装（反面看，焊接前）图 10 在 PCB 上的安装（反面看，焊接后；建议只焊 2 个有效引脚，便于拆卸）。
绕线电感工艺流程
三、测试阶段
1.电感测试：使用万用表等测试工具，对电感的电路特性进行测试，如电感值、电流、品质因数等。
2.外观检查：对电感的外观进行检查，确保线圈无短路、断路等缺陷。
四、收尾工作阶段
1.清理：清理工作区域和工具，将废弃材料和工具进行分类处理，避免对环境的影响。
Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust actual needs,thank you!
