接地焊接技术交底
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是电力系统中非常重要的一项工程，它的主要作用是确保人员和设备的安全，防止电击事故的发生。
接地工程技术交底是指在工程实施前，由工程负责人向施工人员进行详细的技术交底，确保施工人员了解接地工程的相关要求、规范和操作流程，以确保工程质量和安全。
二、技术交底内容1. 接地工程的基本概念接地工程是指将电气设备的金属外壳或者其他导电部件与地面形成良好导电通路的一项工程。
通过接地，可以将设备的电荷导入地下，减少电流对人体的伤害。
接地工程的目标是保证设备的安全运行，防止电击事故的发生。
2. 接地工程的分类接地工程根据不同的用途和要求，可以分为以下几类：- 保护接地：用于保护设备和人员的安全，防止电流通过人体，造成电击事故。
- 静电接地：用于消除设备或者工作环境中的静电，防止静电积累导致的火灾或者爆炸。
- 信号接地：用于保证信号传输的可靠性，防止信号受到干扰。
3. 接地工程的设计要求在进行接地工程设计时，需要考虑以下几个方面的要求：- 接地电阻要求：根据不同的设备和用途，接地电阻的要求有所不同，普通要求接地电阻小于10Ω。
- 接地方式：接地方式可以选择单点接地、多点接地或者网状接地等，具体选择要根据工程实际情况进行。
- 接地材料：接地材料普通选择导电性能好、耐腐蚀的材料，如铜、镀锌钢等。
- 接地系统的布置：接地系统的布置要合理，避免与其他设备或者管线发生干扰。
4. 接地工程的施工流程接地工程的施工流程普通包括以下几个步骤：- 布线：根据设计要求，在工地上进行接地线的布线，确保接地线与设备的连接坚固可靠。
- 焊接：对接地线与设备进行焊接，确保焊接质量符合要求。
- 测试：对接地系统进行测试，检测接地电阻是否符合要求。
- 记录：对接地工程的施工过程进行详细记录，包括施工人员、施工时间、施工内容等。
5. 接地工程的质量控制在接地工程的施工过程中，需要进行质量控制，以确保工程质量和安全。
防雷接地焊接技术交底
技术交底记录工程名称国际社区2#地块(C7-3)二期-12、14、15#楼交底时间2012年 2 月15 日交底提要：高层住宅防雷接地焊接。
1施工前应先熟悉图纸，然后根据现场实际情况将施工用圆钢切割成料，以便施工时使用。
2.准备好辅材和电焊机配电箱，交流焊机等施工机具，材料堆放整齐，工完场清。
交底内容：1.本工程12#为二类、14、15#楼为一类防雷建筑设计。
设计要求接地电阻不大于1欧。
利用结构柱内两根不小于φ16主筋作为防雷引下线，引下线上与屋面避雷带焊接，下与基础钢筋焊接连通，形成完整的电气通路，利用基础梁主钢筋，桩基钢筋及底板钢筋网作为防雷接地装置。
还作为强弱电井电梯井的工作接地装置。
2. 采用圆钢φ12搭接长度不小于直径的6倍，双面施焊，个别位置不能进行双面焊，则应将其焊接长度加长，不小于直经的12倍；镀锌扁钢搭接长度不小于宽度的2倍，三面焊接；焊接处要刷油漆防腐；焊缝必须平整饱满，无焊渣、裂纹、无虚焊，无明显气孔、咬肉等缺陷。
3.接地焊接时要对照图纸标明引下柱（桩），进行桩基主筋与承台基础梁主筋焊接不少于四处，承台水平主筋焊接连成网状，遇沉降缝做好跨接焊接，每桩（柱）不少于2根φ16主筋作接地引下线。
引下线主筋应在主筋端部用色标进行标识，与土建结构施工同步。
每层的引下线都要进行标识，主筋端部以下100MM处做标识的主要目的是不影响土建结构施工，且保证主筋对接焊的质量。
4.为防侧击雷，30米及以上每隔层做均压环，均压环为利用建筑物的梁内水平主钢筋之间相互连接成一环形通路，30米及以上部分外墙上的门窗、栏杆及空调位百叶窗与均压环和柱筋引下线连接，高出屋面的所有管道和金属物应与防雷装置焊接连通。
5.各栋焊接均压环及门窗、栏杆、百叶窗开始楼层如下：12#楼从结构层10层、14、15#楼从结构层8层开始每隔一层焊接，每层门窗、栏杆、百叶窗以及卫生间等电位接地与柱筋引下线或均压环连接。
6. 屋面采用φ12镀锌圆钢沿屋面女儿墙或装饰构架明敷设。
防雷接地焊接-安全技术交底 - 制度大全
防雷接地焊接:安全技术交底-制度大全
防雷接地焊接:安全技术交底之相关制度和职责，工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四...
工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四根柱筋作引下线),引下线在基础部份与桩主筋焊接,利用桩主筋作自然接地体;2、在引下线接头处采用不小于12钢筋作跨接线,跨接处双面焊接且焊接长度大于6d(d:跨接筋直径),焊口无夹渣假焊现象;3、每根引下线焊接好后在钢筋头上用红油漆作标记,防止焊接时遗漏。
交底部门交底人接受交底人交底日期储运制度催收制度党务制度
欢迎下载使用，分享让人快乐。
接地工程技术交底
接地工程技术交底一、任务背景为了确保电气设备的安全运行和人身安全，接地工程是非常重要的一项工作。
接地工程技术交底是指在工程施工过程中，施工单位向施工人员详细介绍接地工程的技术要求、施工方法和注意事项，以确保施工人员能够正确、安全地进行接地工程施工。
二、技术要求1. 接地电阻要求：根据国家标准，接地电阻应符合以下要求：- 低压电网：不大于4Ω；- 高压电网：不大于10Ω。
2. 接地材料要求：- 接地极：使用优质的铜材料，直径不小于20mm，长度不小于2m；- 接地线：使用优质的铜线，截面积应根据实际情况合理选择，不小于25mm²。
3. 接地装置要求：- 接地网：根据实际情况设置合理的接地网，确保接地电阻符合要求；- 接地体：接地体应埋设在地下，埋深不小于0.8m，与地表的距离不小于0.5m；- 接地极：接地极应垂直埋设，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地线：接地线应埋设在地下，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地装置的布置应符合设计要求，保证接地装置的可靠性。
4. 施工方法：- 接地极的埋设：根据设计要求，在接地极的位置挖掘合适的孔洞，将接地极垂直埋设其中，并用土壤填充孔洞，确保接地极与土壤紧密接触；- 接地线的埋设：根据设计要求，在接地线的位置挖掘合适的沟槽，将接地线水平埋设其中，并用土壤填充沟槽，确保接地线与土壤紧密接触；- 接地装置的连接：接地极、接地线和接地网之间的连接应采用可靠的连接方式，确保连接处的接触良好；- 接地装置的检测：施工完成后，应进行接地装置的检测，包括接地电阻的测量和接地装置的可靠性检测。
5. 安全注意事项：- 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、绝缘手套等；- 施工人员必须熟悉接地工程的施工要求和操作规程，严禁违章操作；- 施工现场应设置明显的警示标志，确保施工区域的安全；- 施工过程中应注意防雷措施，确保施工人员的人身安全。
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是电气工程中的重要环节，用于确保电气设备的安全运行。
接地工程技术交底是指将接地工程的相关技术、要求和操作方法等内容详细地向工程人员进行传达和交流，以确保工程的顺利进行和质量的保证。
二、交底内容1. 接地工程的目的和意义接地工程的目的是为了保护人身安全，防止电气设备的漏电、过电压等问题，确保电气系统的正常运行。
通过接地工程，可以将电气设备的电流导入地下，减少对人体的伤害风险。
2. 接地工程的分类根据不同的需求和场景，接地工程可以分为以下几种类型：- 保护接地：用于保护人身安全，防止电气设备漏电造成的触电事故。
- 防雷接地：用于保护电气设备免受雷击，减少雷击对设备的损坏。
- 静电接地：用于消除静电积聚，防止静电放电对设备的影响。
- 信号接地：用于保证信号传输的可靠性和稳定性。
3. 接地工程的设计要求接地工程的设计要求包括：- 接地电阻：根据不同的需求，接地电阻的要求也不同。
普通情况下，接地电阻应控制在一定范围内，以确保接地系统的正常运行。
- 接地材料：接地材料应选用导电性能好、耐腐蚀、耐磨损的材料，如铜、铝等。
- 接地布置：接地装置的布置应合理、均匀，避免浮现死角，确保接地效果的均匀性。
- 接地装置的可靠性：接地装置应具备良好的可靠性，能够长期稳定运行。
4. 接地工程的施工步骤接地工程的施工步骤普通包括以下几个环节：- 前期准备：包括施工方案的制定、施工材料的准备、施工人员的培训等。
- 埋设接地体：根据设计要求，在地下挖掘合适的坑槽，将接地体埋设其中，并与电气设备相连接。
- 连接接地线：将接地体与电气设备之间的接地线连接起来，确保电流能够顺利导入地下。
- 测量接地电阻：在接地工程完成后，需要对接地电阻进行测量，以确保接地系统的质量。
5. 接地工程的质量控制为了保证接地工程的质量，需要进行以下质量控制措施：- 施工过程中的巡检：工程管理人员应定期进行施工现场的巡检，确保施工按照设计要求进行。
防雷及接地施工技术交底
防雷及接地施工技术交底
1为确保本工程施工质量达到优良标准，施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识
2为配合结构施工,共创市优质结构工程,在预埋施工时特别注意与土建工作的密切配合
3本工程利用桩基，基础主钢筋网做接地体，要求整个主钢筋网焊接成一体，
所以在主梁跟桩基的钢筋必须用16的圆钢焊接起来；【利用梁的对角主筋跟桩基焊接，】焊接长度不应少于IOCm
4焊缝应平整具有鱼鳞状，焊缝不得有咬肉,气孔、夹渣、裂纹及漏焊等现象焊接后应将焊渣清除干净
5等电位箱子之间连接用40*4的镀锌扁钢，搭接长度2培宽度，并
三面焊接
6圆钢与圆钢搭接长度为圆钢直径的6培，圆钢与扁钢搭接长度为
圆钢的直径6培，扁钢与钢管，扁钢与角钢紧贴角钢外侧两面或紧贴
三面上下两侧焊接。
承台接地焊接施工三级技术交底
技术交底单位工程名称施工里程编号施工部位承台施工交底内容承台接地焊接交底内容承台接地焊接钢筋接地焊接技术、质量：根据规范及设计要求，按照施工图要求进行焊接。
认真审核施工图，领会设计意图；每一根桩钢筋笼上，必须至少有一根主筋与接地水平方向的承台底层主筋相连接，形成接地网片。
竖向接地钢筋要求与水平接地网片进行焊接连接，焊接时候不能搞错，一定要焊接在接地网片钢筋上。
向上预留伸入墩身，与墩身钢筋焊接牢固。
接地钢筋焊接示意图钢筋交叉处（横向、竖向）必须按照要求用“L”型钢筋加强焊接，确保焊接点焊缝饱满，质量满足设计要求。
保证检测接地电阻阻值≤1Ω。
“L”型加强钢筋必须采用直径为16mm的钢筋进行加工。
焊接长度：单面焊焊缝长度≥ 100mm，双面焊焊缝长度≥55mm。
在每根桩中有一根通长接地钢筋，桩中的接地钢筋在承台中环接，桥墩中应有二根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子想连。
在承台、墩身贯通的接地钢筋上安装接地端子，接地端子严格按照设计图纸要求进行加工和安装。
墩身顶部设置2 个接地端子，设置在桥墩顶帽处。
墩柱上的接地钢筋利用墩柱的大小里程侧面的结构钢筋。
每墩设置两根综合接地钢筋。
墩柱上的综合接地钢筋在浇筑墩柱混凝土前要在顶部用红油漆或用其他方法标示出接地钢筋，避免浇筑墩柱混凝土后确定不了接地钢筋位置。
浇筑墩柱混凝土时，事先预埋接地端子。
施工过程中外露的接地钢筋进行防腐处理接地钢筋不允许采用对焊焊接接头,必须采用搭接焊接头,焊接长度必须满足≥ 100mm编制：复核：接受交底：日期：日期：日期：承台接地焊接施工技术交底签到表交底时间交底地点。
接地工程技术交底
接地工程技术交底一、任务背景在电力系统中，接地工程是保障电力设备安全运行的重要环节。
接地工程技术交底是指工程施工前，施工单位与监理单位进行技术交底，明确双方的责任和要求，确保接地工程能够按照规范和标准进行施工。
二、交底内容1. 接地工程的目的和重要性：接地工程的目的是为了保护人身安全和设备的正常运行，防止电气事故的发生。
接地系统具有防雷、防静电、保护设备和人身安全的功能，是电力系统中不可或者缺的一部份。
2. 接地工程的法律法规和标准：接地工程的施工必须符合国家相关法律法规和标准，如《电气安全标准》、《电气装置接地设计规范》等。
施工单位必须熟悉这些法律法规和标准，并按照要求进行施工。
3. 接地工程的施工流程：接地工程的施工流程包括勘察设计、材料采购、施工准备、施工施工、验收等环节。
施工单位需要按照流程进行施工，并保证每一个环节的质量和安全。
4. 接地工程的材料和设备：接地工程需要使用到各种材料和设备，如接地线、接地体、接地极、接地网等。
施工单位需要选择合适的材料和设备，并确保其质量和可靠性。
5. 接地工程的施工要求：(1) 接地工程的施工必须按照设计要求进行，不能随意变动。
(2) 施工单位必须严格按照施工图纸进行施工，确保施工的准确性。
(3) 施工单位必须严格按照施工规范进行施工，确保施工的质量和安全。
(4) 施工单位必须按照验收标准进行验收，确保接地工程符合要求。
6. 接地工程的质量控制：施工单位需要建立健全的质量控制体系，确保接地工程的质量。
质量控制包括材料的合格检验、施工过程的监控和质量记录的保存等。
7. 接地工程的安全措施：施工单位需要采取一系列的安全措施，确保施工过程中的安全。
包括施工人员的安全培训、施工现场的安全防护、施工设备的安全操作等。
8. 接地工程的质量验收：接地工程施工完成后，需要进行质量验收。
验收内容包括接地电阻测试、接地网接地电阻测试、接地体表面电阻测试等。
验收结果必须符合相关标准要求。
接地焊接安全技术交底模板
一、交底目的为确保接地焊接作业的安全，预防事故发生，提高作业人员的安全意识，特进行本次安全技术交底。
二、交底内容1. 作业人员要求（1）焊工必须持有焊工操作证，熟悉接地焊接工艺和安全操作规程。
（2）作业人员应进行安全教育培训，掌握接地焊接作业的安全知识和技能。
（3）作业人员应穿戴好个人防护用品，如绝缘鞋、绝缘手套、防护眼镜、工作服等。
2. 作业现场要求（1）作业现场应设置明显的警示标志，禁止无关人员进入。
（2）作业现场应保持整洁，防止油污、积水等影响焊接作业。
（3）作业现场应配备必要的消防器材，如灭火器、消防沙等。
3. 接地焊接作业要求（1）焊接前，应检查焊接设备、电缆、接地线等，确保其完好无损。
（2）焊接作业前，应将设备接地，确保设备处于良好的接地状态。
（3）焊接过程中，焊工应站在接地线附近，防止触电事故发生。
（4）焊接作业时，应保持安全距离，防止弧光辐射对周围人员造成伤害。
（5）焊接过程中，如发现设备异常，应立即停止作业，检查原因，排除故障后方可继续作业。
4. 焊接作业完成后（1）焊接作业完成后，应将设备断电，确保设备处于安全状态。
（2）检查焊接接头，确保焊接质量符合要求。
（3）清理焊接现场，保持作业现场整洁。
三、安全注意事项1. 严禁在潮湿、积水的环境中进行接地焊接作业。
2. 严禁在没有接地线的情况下进行接地焊接作业。
3. 严禁在未穿戴好个人防护用品的情况下进行接地焊接作业。
4. 严禁在焊接过程中擅自离开作业现场。
5. 严禁在作业现场吸烟、饮酒。
四、应急处理措施1. 发现触电事故时，应立即切断电源，迅速采取急救措施，并及时报告上级。
2. 发生火灾时，应立即使用灭火器、消防沙等进行灭火，并迅速撤离现场。
3. 发生其他安全事故时，应立即采取措施，防止事故扩大，并及时报告上级。
五、总结本次安全技术交底旨在提高接地焊接作业人员的安全意识，预防事故发生。
请全体作业人员认真学习并严格遵守安全技术操作规程，确保接地焊接作业的安全。
接地技术交底
接地技术交底
一、接地扁钢与立柱内钢筋焊接时，搭接长度不少于6倍钢筋外径，
并双面焊接，扁钢与扁钢连接时，搭接长度不少于两倍扁钢宽度，且要求三面焊接，焊接部位刷沥青漆防腐。
二、扁钢设计埋深-1.00m。
三、接地图纸中标示引下线的位置，在立柱外侧600mm处预埋一
块100*100mm钢板，钢板面与立柱混凝土外面平，钢板内侧用两根不小于Ф12钢筋与立柱主筋焊接牢固，搭接长度6倍外径，双面焊接。
厂房顶部向下返约300mm与立柱下部对应预埋钢板。
四、立柱主筋在垂直方向上连接方式为焊接，否则需要在钢筋连接
处焊接跨接钢筋，保证电气连续性；每根立柱每层至少有一箍筋与各主筋焊接方式连接
五、厂房外部与厂房内部接地连接通过立柱预埋钢板，设置接地断
接卡。
接地网出地面加DN50镀锌钢管作为套管，套管高出地面宜统一为100~150mm。
接地网与设备连接需设置断接卡或使用16mm以上的接地线与设备相连。
六、接地网施工完毕后做接地电阻测试，接地电阻需不大于4Ω。
七、接。
基础接地及防雷引下线焊接技术交底
技术交底记录编号电气--004表C2-2-1工程名称援尼日尔综合医院工程交底日期施工单位北京城建集团有限责任公司分项工程名称建筑电气交底提要基础接地体及防雷引下线焊接交底内容：一、施工准备：1、作业条件：结构钢筋绑扎完毕。
2、材料：圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
3、工机具：钢筋调直机、电焊机、钢锯及锯条、毛刷等。
二、工艺操作：1.接地装置：将建筑物基础梁（顶标高-1.000）内的两根主筋焊接成网，并将基础梁主筋与框架柱内的两根主筋及承台基础内钢筋网通常焊接组成基础接地网,注意接地体过建筑物伸缩缝时采用￠12热镀锌圆钢做半圆形跨接焊。
2.引下线：利用建筑物结构柱内的两根不小于Ф16主筋通长焊接作为引下线，上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。
防雷引下线用白油漆作好标记。
在室外地面下1米引出一根—40×4的镀锌扁钢伸出室外，镀锌扁钢预留长度为2米，甩出室外散水，距外墙皮距离不小于1米。
各测试点高度距室外地坪500mm，预埋（—60×6，L=100mm）连接板，并做标志。
引下线及测试点数量、位置见各单体防雷接地基础平面图。
3. 总等电位引下线：采用—50×5热镀锌扁钢，下端与接地极焊接，在进线间（配电房）地面上0.3米处引出后在室内用—50×5热镀锌扁钢沿墙做一圈接地，并设MEB端子箱。
各总等电位引下线位置见各单体防雷接地基础平面图。
4.电管井用、弱电机房接地引下线：采用—40×4热镀锌扁钢，下端与接地极焊接，进管井后垂直引上每层与LEB连接，数量、位置见各单体防雷接地基础平面图。
5.电梯机房用接地引下线：利用结构柱内两根主筋通长互相焊接并在电梯井道内距地0.3米处预留接地连接板，供电梯导轨等接地用，同时引上至电梯机房，在机房地面上0.3米处引出后用用—40×4热镀锌扁钢沿墙距地面0.3米做一圈接地。
屋面防雷接地焊接技术交底
屋面防雷接地焊接技术是为了确保建筑物屋顶防雷系统的有效性和安全性而进行的重要工作。
以下是关于屋面防雷接地焊接技术的交底内容：
1. 焊接位置确定：根据设计要求和实际情况确定屋面防雷接地的焊接位置。
一般来说，焊接位置应选择在建筑物的结构框架上，并且需要充分考虑到设备和设施的布局。
2. 材料准备：准备好符合国家标准和设计要求的焊接材料。
常见的焊接材料包括铜焊接导线、防雷接地体等。
确保材料的质量可靠，有助于提高焊接质量和接地效果。
3. 焊接过程：在焊接前，需要清理焊接位置的表面，确保没有杂质和油脂等污染物。
然后使用适当的焊接设备和工具进行焊接操作。
在焊接过程中，要保持焊接接头的稳定和均匀，确保焊接接头的质量和可靠性。
4. 焊接检查：完成焊接后，需要进行焊接接头的检查工作。
检查焊缝是否牢固，焊接接头是否密实。
使用合适的检测方法，如目视检查、超声波检测等，确保焊接接头达到设计要求和安全标准。
5. 防腐处理：焊接完成后，对焊接接头进行防腐处理，以延长其使用寿命。
常见的防腐处理方法包括涂覆防腐漆、喷涂防腐剂等。
6. 记录和报告：在完成焊接工作后，及时记录相关信息并填写焊接工作报告。
记录包括焊接位置、焊接材料、焊接操作等内容，报告需要汇总焊接工作的情况和结果，供后续工作参考和备案。
屋面防雷接地焊接技术对于建筑物的防雷系统至关重要，必须严格按照相关的设计要求和操作规范进行施工。
同时，要严格落实安全措施，确保焊接过程中的人员和设备安全。
如果对焊接技术不够熟悉，建议寻求专业的焊接技术人员进行指导和操作。
防雷接地焊接安全技术交底模板
一、交底目的为确保施工现场防雷接地焊接作业的安全，提高施工人员的安全意识，规范操作流程，特制定本安全技术交底。
二、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工期限：_______至_______三、安全技术交底内容1. 作业人员安全培训（1）施工人员必须经过专业培训，了解防雷接地焊接的基本原理和操作方法。
（2）熟悉防雷接地焊接的施工图纸和规范要求。
（3）掌握安全操作规程和应急预案。
2. 作业现场安全措施（1）作业现场应设置明显的警示标志，防止无关人员进入。
（2）作业现场应配备必要的安全防护用品，如绝缘手套、绝缘鞋、防护眼镜等。
（3）现场应配备灭火器材，确保作业现场消防安全。
3. 防雷接地焊接操作规程（1）焊接前，检查焊接设备、焊接材料、接地体等是否完好，符合要求。
（2）焊接过程中，操作人员应穿戴绝缘防护用品，防止触电。
（3）焊接时，确保焊接设备接地良好，防止因接地不良导致触电事故。
（4）焊接过程中，避免焊接火花飞溅，造成火灾事故。
（5）焊接完成后，检查焊接质量，确保焊接接头牢固、可靠。
4. 焊接作业注意事项（1）焊接过程中，操作人员应保持稳定的心态，严格按照操作规程进行操作。
（2）焊接过程中，注意观察焊接设备运行情况，发现异常立即停止操作。
（3）焊接完成后，对焊接接头进行清理，防止焊接残留物引起火灾。
（4）焊接过程中，注意保持工作环境整洁，防止杂物掉入焊接区域。
5. 应急预案（1）触电事故：立即切断电源，对触电人员进行急救，并拨打急救电话。
（2）火灾事故：立即切断电源，使用灭火器材进行灭火，并拨打火警电话。
四、交底人及接受人1. 交底人：_______2. 接受人：_______五、交底时间_______年_______月_______日六、备注1. 施工单位应按照本安全技术交底要求，对施工人员进行培训和考核。
2. 施工过程中，如遇特殊情况，应立即停止作业，并按照相关规定进行处理。
基础接地技术交底
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。
基础接地焊接技术交底
焊接缺陷的预防和修复措施
添加标题
预防措施：严格控制焊接参数，确保焊接工艺的正确性；加强焊工技能培训，提高焊接质量 意识；定期检查焊接设备，确保设备处于良好状态。
添加标题
修复措施：对于表面缺陷，可采用打磨、补焊等方法进行修复；对于内部缺陷，需钻孔、挖 补等方法进行修复；对于严重缺陷，需更换部件或重新进行焊接。
培训计划的制定和实施要求
添加标题
制定培训计划：根据技术要求和人员需求，制定详细的培训计划，包括培 训内容、时间、地点和人员安排等。
添加标题
培训内容：培训内容应包括基础接地焊接技术理论、操作技能、安全防护 等方面的知识，以及相关法律法规和标准规范等。
添加标题
培训师资：培训师资应具备相关技术背景和教学经验，能够保证培训质量。
处罚措施：对于隐瞒不报或谎报质量事故的行为，将依法追究相关责任人的责任
基础接地焊接技 术安全防护
施工现场安全管理制度的建立和实施
建立安全管理制 度：包括安全责 任制、安全检查 制度、安全教育
培训制度等。
实施安全管理制 度：定期进行安 全检查，及时发 现并消除安全隐 患，确保施工现
场安全。
强化安全意识： 加强安全教育培 训，提高员工的 安全意识和安全
焊接检测方法：采用外观检查、X射线检测、超声波检测等方法对焊接质量进行检测，确保 焊接质量符合要求。
检测设备：采用相应的检测设备和工具，如X射线机、超声波检测仪等，确保检测结果的准 确性和可靠性。
检测人员：焊接质量检测人员应具备相应的资质和经验，能够准确判断焊接质量，并提出相 应的改进措施和建议。
添加项标题
材料采购：根据施工方案，采购所需的材料，确保材料的质 量和数量符合要求。
接地工程技术交底
接地工程技术交底一、任务背景接地工程是电气工程中非常重要的一项工作，它能够确保电气设备的安全运行，防止因电气故障而引发的人身伤害和财产损失。
为了保证接地工程的质量和安全性，需要进行技术交底，明确工程要求和操作规范，确保施工人员能够正确、规范地进行接地工程。
二、技术交底内容1. 接地工程的目的和意义：接地工程的目的是为了确保电气设备的安全运行，防止因电气故障引发的人身伤害和财产损失。
通过接地工程，能够将电气设备的故障电流迅速引入地下，保持设备和人体之间的电势差在安全范围内，避免电击事故的发生。
2. 接地工程的基本原理：接地工程的基本原理是利用地下的导电层将电流引入地下，使设备的电位与地面保持一致。
接地系统通常由接地体、接地导线、接地网等组成。
接地体是连接设备与地下导电层的介质，可以是金属材料或者混凝土等导电材料。
接地导线是将设备与接地体连接起来的导线，要求导电性能好、耐腐蚀、耐热等。
接地网是由多个接地体和接地导线组成的网状结构，能够提供更好的接地效果。
3. 接地工程的施工要求：（1）设计要求：接地工程的设计要符合国家相关标准和规范，确保接地系统的安全可靠。
（2）施工材料：接地工程所使用的材料要符合设计要求，具有良好的导电性能、耐腐蚀性和耐久性。
（3）施工工艺：接地工程的施工要按照设计要求和工艺规范进行，确保接地体与地下导电层之间的接触良好，接地导线的连接牢固可靠。
（4）施工环境：接地工程的施工环境要干燥、清洁，避免有害气体和腐蚀物质的侵蚀。
4. 接地工程的检测与验收：（1）接地电阻测试：在接地工程完成后，需要进行接地电阻测试，以确保接地系统的导电性能符合设计要求。
（2）接地体的检查：对接地体进行检查，确保接地体的材料、连接等符合要求，无损伤、腐蚀等问题。
（3）接地导线的检查：对接地导线进行检查，确保导线的连接牢固可靠，无断裂、腐蚀等问题。
（4）接地系统的维护：接地系统需要定期进行维护，包括清洁接地体、检查导线连接等，确保接地系统的正常运行。
防雷接地技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。
首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。
如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。
保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。
如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。
2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。
在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。
2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。
测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。
由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。
2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
接地体、防雷引下线焊接技术交底
（二）一般项目
接地体安装：位置正确，连接可靠，隐蔽工程记录齐全、准确（三）、允许偏差项目
1、搭接长度扁钢≥2b；圆钢≥6D；圆钢和扁钢≥6D；（住：b为扁钢宽度；D为圆钢直径）
三、操作工艺
1、工作开始前，要先熟悉设计说明、基础接地图纸及设计交底记录。利用底板上下各一根主钢筋（车库底板筋为φ20，主楼筏板底筋φ16）连接贯通作为环形接地体。利用结构柱内对角两根不小于φ16的主筋（柱内主筋小于φ16时采用四根）与接地体连通作为引下线，柱筋与底板筋连接处用φ12圆钢焊跨接地线，用色漆（具体颜色待与相关工种协商后定，以便区分）在作为引下线的钢筋上端做好标记，以便于施工和检查。作为自然接地体的底板筋和防雷引下线的柱筋直螺纹连接或绑扎处用φ12圆钢焊跨接地线。
5、焊接质量和要求：焊缝应饱满平整、无加渣、咬肉、气孔及未焊透等不良现象。焊后要除净药皮，砼外部分应刷两道防锈漆，回填土内刷两道防锈漆两道沥青防腐漆。
6、材料控制：圆钢、扁钢的搭接和跨接地线的裁切应按其搭接倍数计取长度，够用即可，禁止过长浪费。电焊条应尽量使用至最短程度，杜绝浪费。
7、成品保护：在底板上利用基础内主筋焊环形接地体时和搬运料具时，一定要细心，防止弄坏底板垫层、模板和绑好的钢筋等。要做到工作完毕和下班场地清。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录

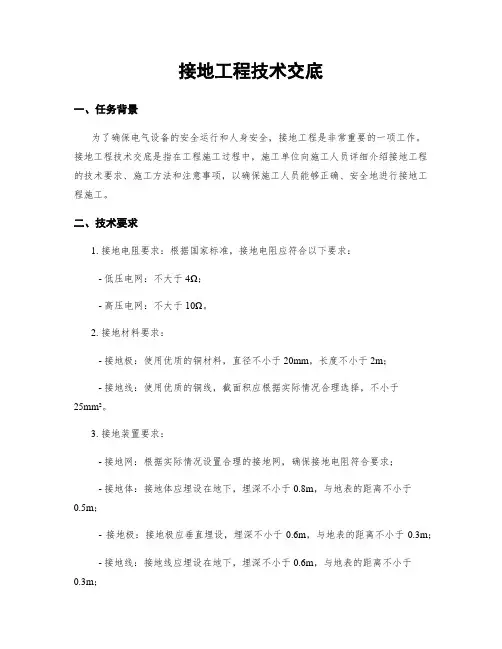

接地工程技术交底
接地工程技术交底随着现代建筑技术的不断发展，接地工程在建筑工程中扮演着至关重要的角色。
接地工程技术交底是确保接地系统正常运行的关键步骤。
本文将详细介绍接地工程技术交底的相关内容。
一、接地工程技术交底的概念1.1 接地工程技术交底的定义接地工程技术交底是指在接地系统安装完成后，由相关专业人员对接地系统进行检查、测试和确认，以确保接地系统符合相关标准和规范的过程。
1.2 交底的目的接地工程技术交底的主要目的是保证接地系统的可靠性和安全性，确保接地系统能够有效地防止雷击、漏电等安全事故的发生。
1.3 交底的重要性接地工程技术交底是建筑工程中不可或缺的一环，只有通过严格的技术交底，才能确保接地系统的正常运行，保障建筑物和人员的安全。
二、接地工程技术交底的内容2.1 接地系统的设计要求在接地工程技术交底中，首先要确认接地系统的设计是否符合相关标准和规范，包括接地电阻、接地电位等参数的要求。
2.2 接地系统的施工要求接地系统的施工质量直接影响接地效果，因此在技术交底中要重点检查接地系统的施工质量，确保接地系统的连接牢固、接地电极埋设深度符合要求等。
2.3 接地系统的测试要求为了验证接地系统的有效性，技术交底中还需要对接地系统进行测试，包括接地电阻测试、接地电位测试等，确保接地系统符合设计要求。
三、接地工程技术交底的流程3.1 制定技术交底计划在进行接地工程技术交底之前，需要制定详细的技术交底计划，明确交底的内容、流程和责任人，确保技术交底的顺利进行。
3.2 进行技术交底在技术交底过程中，相关专业人员应按照技术交底计划逐项检查、测试接地系统，记录测试结果并进行确认。
3.3 编制技术交底报告技术交底完成后，需要编制技术交底报告，详细记录接地系统的设计、施工、测试情况，并提出改进建议和措施。
四、接地工程技术交底的注意事项4.1 严格按照标准操作在进行接地工程技术交底时，应严格按照相关标准和规范的要求进行，确保技术交底的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后勤工程学院新校区图书馆工程中国人民解放军后勤工程学院
重庆华兴工程监理公司中博建设集团有限公司
接地焊接2008年7月9日
自然基础接地体安装：
1、利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢
筋搭接焊好。
再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好
连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。
防雷引下线暗敷设时，按照以下要求进行施工。
1、引下线扁钢截面不得小于25mm×4mm；圆钢直径不得小于12mm。
2、引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。
3 利用
主筋作暗敷引下线时，每条引下线不得少于二根主筋。
3、现浇混凝土内敷设引下线不做防腐处理。
4、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。
5、引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。
防雷引下线暗敷设做法：
1、首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或种直。
2、将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。
3、及时将引下线的下端与接地体焊接好，或与断接卡子连接好。
随看建筑物的逐步增高，
将引下线敷设于建筑物内至屋顶为止。
4、利用主筋（直径不少于φ16mm）作引下线时，按设计要求找出全部主筋位置，用油漆作
好标记，距室外地坪1.8m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，
搭接长度不应小于100mm，做完后请有关人员进行隐检，做好隐检记录。
5、圈梁内各点引出钢筋头，焊完后，用圆钢（或扁钢）敷设在四周，圈梁内焊接好各点，
并与周围各引下线连接后形成环形。
6、焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；
7、防雷接地引下线的保护管固定牢靠；断线卡子设置便于检测，接触面镀锌或镀锡完整，
螺栓等紧固件齐全。
8、允许偏差项目：
（1）搭接长度≥10㎝；圆钢≥10d
（2）扁钢搭接焊接3个棱边，圆钢焊接双
9、利用基础、梁柱钢筋搭接面积不够，应严格按质量要求去做。
中博安装：孟凡星、邱泽友、纪万鹏
班组人员：田彬、田直双
1。
