自动点胶机操作说明
四轴点胶机V8说明书
四轴点胶机V8说明书
一、自动操作:
在主画面，按绿色的“运行”键，系统进入运行画面如下，此时机器仍处于待机状态。
在待机状态，按启动按钮，则机器开始点胶，点胶过程中，再次按启动按钮，则暂停。
暂停时，按启动按钮则继续点胶。
暂停时，按复位键则XY双轴复位到原点然后移动到停机点。
在待机状态下，按控制器面板上的停止按键（红色键）返回主画面。
二、手动操作:
在主画面，按“手动”键，则进入手动操作菜单选择画面。
在手动操作状态，按“停止”键则返回主画面。
手动操作状态显示如下:
在此菜单选择画面，按向上箭头键，可以移动光标；按确认键则进入对应选择项的手动操作画面。
手动移位画面、手动出胶画面、长度校准画面、手动抽胶画面，在对应的四个手动画面中，按画面中的提示操作就可以实现各种手动操作功能。
在手动移动画面，按“手动”键可以切换高速和低速。
手动出胶画面常用来校准A泵B泵的出胶量。
长度校准画面则用来校准XY 双轴的移动位置。
在这四个手动画面中，按红色的停止按键可以返回到手动菜单选择画面。
而在手动菜单选择画面，按红色的停止按键则返回主画面。

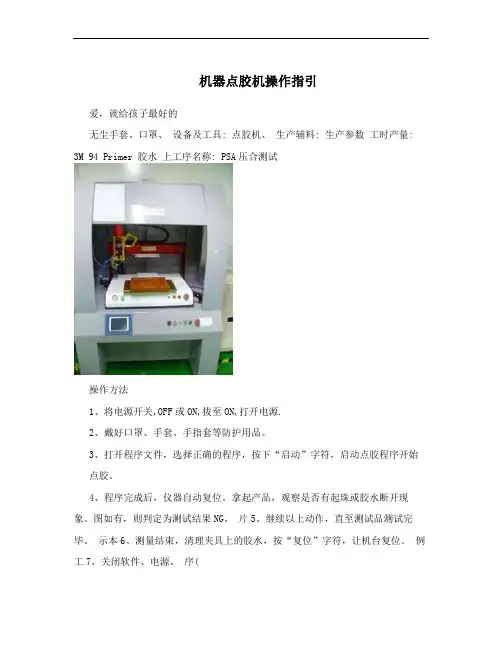

机器点胶机操作指引
机器点胶机操作指引
爱，就给孩子最好的
无尘手套、口罩、设备及工具: 点胶机、生产辅料: 生产参数工时产量: 3M 94 Primer 胶水上工序名称: PSA压合测试
操作方法
1、将电源开关,OFF或ON,拔至ON,打开电源.
2、戴好口罩、手套、手指套等防护用品。
3、打开程序文件，选择正确的程序，按下“启动”字符，启动点胶程序开始
点胶。
4、程序完成后，仪器自动复位。
拿起产品，观察是否有起珠或胶水断开现象。
图如有，则判定为测试结果NG。
片
5、继续以上动作，直至测试品测试完毕。
示本
6、测量结束，清理夹具上的胶水，按“复位”字符，让机台复位。
例工
7、关闭软件、电源。
序(
胶
水
测
试 )
注意事项品质/检验要求
1)按照DB要求点胶后无起珠或断开现象。
1.拿产品必须轻拿轻放，避免损伤产品。
2)检测数量:FQC2后每批次出货32PCS. 3)接收标准AC=0，RE=1。
2.当出现胶水断开或起珠时，暂停作业，应立即报告相关人员。
下工序 FQC2
备注:
更多精彩请点击 :411206063。
点胶机设备操作指导书
点胶机设备操作指导书一、概述点胶机是一种常用于工业生产中的设备，用于在产品表面点涂胶水或密封材料，以实现密封、固定或保护的作用。
本指导书旨在向使用人员提供点胶机设备操作的详细指导，以确保安全、高效地完成点胶作业。
二、安全注意事项1. 操作人员应穿戴好个人防护装备，包括安全帽、防护眼镜、防护服等。
2. 在操作点胶机之前，请确保机器电源已关闭，并拔掉电源插头。
3. 在清洁、维护或保养点胶机之前，务必先断开电源并等待机器完全停止运转。
4. 使用点胶机时，请注意周围环境的通风情况，避免长时间吸入点胶材料中的有害气体。
5. 使用点胶机时，请确保操作地点干燥、无油脂等物质，以免影响点胶效果或导致设备故障。
6. 禁止将手或其他物体伸入正在运行的点胶机内部，以避免发生意外伤害。
三、点胶机设备操作步骤1. 打开机器电源，确保各控制面板指示灯正常亮起。
2. 按下工作模式选择按钮，选择适合的点胶模式（如手动、半自动或全自动）。
3. 根据需要调整点胶机的胶水出胶速度、出胶压力等参数，并依据实际工作要求选择适当的胶嘴。
4. 将需要点胶的产品放置到点胶机工作台上，并根据实际需要调整工作台的位置和角度。
5. 如果需要，在产品表面预先标记好点胶的位置或轨迹，以便操作时更加准确。
6. 将点胶机的胶水容器连接好，并确保胶水流畅无阻。
7. 手动模式下，按下启动按钮开始点胶，根据需要控制胶水的出胶速度和运动轨迹。
8. 半自动和全自动模式下，按下启动按钮后点胶机会按照预设程序自动完成点胶任务。
9. 点胶完成后，关闭点胶机的电源，并拔掉电源插头。
10. 清洁、维护点胶机，将残留的胶水和杂物清理干净，保持设备的良好状态。
四、故障排除1. 若点胶机无法启动，请检查电源是否连接正常，以及电源开关是否打开。
2. 若点胶机出胶不均匀或胶水流量不稳定，请检查胶嘴是否堵塞，胶水容器是否摆放平稳。
3. 若点胶机运行时发出异常噪音或振动，请立即停机检查，避免设备进一步损坏。
自动点胶机操作规程
自动点胶机操作规程(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
1.0目的
对生产设备进行安全操作，以提高设备的完好率及利用率，确保操作员人身安全及产品生产能力和产品质量，延长设备的寿命。
2.0 适用范围
本公司自动点胶机
3.0内容说明
3.1 操作步骤
3.1.1接通总电源
3.1.2打开电源开关、气动开关。
3.1.3在点胶机上装入胶水。
3.1.4按产品的点胶要求在编程器上进行编程。
3.1.5将产品放入点胶机的定位夹具上，启动机器，完成点胶。
3.2参数设定
3.2.1电源：220V/50Hz；
3.2.2 气源压力：大于0.6MPa，小于0.8MPa。
3.3 失效防止
3.3.1启动时应检查点胶头内胶水是否堵塞，如堵塞则需清洁干净。
3.3.2中途停车或维修时，应关闭自动点胶机气动开关及电源开关。
3.3.3发现机身有异常声音时，须立即停止使用，报告维修人员进行处理。
3.3.4不得在机器运行时搬动胶枪头。
3.4 保养规定
3.4.1保持自动点胶机干净整洁，保证送胶系统无堵塞，操作员负责。
3.4.2应每月定期对机器进行检查保养，内容包括：对轴承及电机进行润滑、控制电源部
分、运行部分，维修员负责。
3.4.3每年应对机器进行一次全面检修，按公司年度维修计划进行。
小型自动点胶机操作规程(3篇)
第1篇一、概述本规程适用于操作小型自动点胶机，旨在确保操作人员能够安全、高效地进行点胶作业。
操作人员需严格按照本规程执行，以确保点胶作业的质量和安全性。
二、操作前的准备工作1. 检查设备：开机前，应检查点胶机是否完好，包括电源线、气源管、胶管、点胶针头等部件是否完好无损。
2. 胶水准备：根据产品需求，选择合适的胶水，并确保胶水在保质期内，避免使用过期胶水。
3. 环境要求：操作场所应保持清洁、干燥，避免阳光直射和高温环境。
4. 个人防护：操作人员应穿戴防护手套、工作服，佩戴护目镜，确保自身安全。
三、操作步骤1. 开机：接通电源，打开气源，确保气压在0.2-0.4MPa范围内。
2. 调整参数：根据产品需求，设置点胶量、点胶速度、Z轴提高高度相对值、点胶时间等参数。
3. 胶管固定：将胶管固定在合适的高度，确保胶水顺利流入点胶针头。
4. 编程：根据产品点胶图形，编制程序。
程序编好后，设置点胶速度、Z轴提高高度相对值、点胶时间参数。
5. 点胶作业：放置产品于点胶机固定架上，按下Start键开始点胶。
每换一只产品，需重新按下Start键。
6. 检查点胶效果：在点胶过程中，观察点胶效果，如发现点胶不均匀、断续或点胶外部等问题，应及时调整参数或清洁点胶阀。
7. 清洗针头：完成点胶工作后或长时间不进行点胶工作时，及时清洗针头，防止针头堵塞。
四、操作安全注意事项1. 操作过程中，严禁触摸点胶针头，以免造成伤害。
2. 操作人员不得擅自调整设备参数，如需调整，请咨询专业技术人员。
3. 非专业人员不得操作点胶机，避免发生意外。
4. 操作场所不得堆放杂物，确保操作空间足够大。
5. 操作过程中，如发现异常情况，立即停止操作，并通知专业人员进行处理。
五、操作结束后的注意事项1. 关闭电源和气源，清理点胶机及操作场所。
2. 将胶管、点胶针头等部件放置在指定位置。
3. 做好设备维护保养工作，确保点胶机正常运行。
4. 每次操作结束后，填写操作记录，以便后续查询。
自动点胶机操作说明书
Operating 2
Contents 目錄:
1. 使用前注意事項.................................................................................................................................... 6 2. 隨機附件................................................................................................................................................ 7 3. 機器按鍵及接頭位置介紹................................................................................................................... 8
8. 點膠功能 Point Menu........................................................................................................................... 25
自动点胶机设备操作说明书
设备操作说明书.设备名称 自动点胶机 设备功能 点胶 文件编号设备型号QD-100厂 商大恒版 本一﹑机构介绍﹕1﹑储胶箱﹕用于储存凡立水﹐并自动出凡立水。
2﹑点胶机﹕用于点凡立水胶。
二﹑储胶箱的使用方法﹕1﹑面板介绍﹕① 压胶指示﹕指示机器正在出胶。
② 压胶开关﹕用于向点胶机供应凡立水。
③ 吸胶指示灯﹕指示机器正在吸胶中。
④ 吸胶开关﹕点击后机器将自动吸胶。
⑤ 上限位指示灯﹕用于指示胶已吸满。
⑥ 停止开关﹕用于停止一切正在运作的动作。
⑦ 下限位指示灯﹕用于指示胶已用完。
⑧ 手动自动开关﹕指示人工自行操作。
2﹑手动操作方法﹕接通电源后﹐将“自动/手动”转换开关到手动 按“吸胶”键 吸胶指示灯亮 当上限位指示灯亮后 按下“出胶”键 此时出胶指示灯亮待下限位指示灯亮后 按下“停止键机器停止运作﹐手动操作完成。
需再次吸胶时请点击“吸胶”键。
124 6 8357图一第一页﹐共八页设备操作说明书设备名称 自动点胶机 设备功能 点胶 文件编号设备型号QD-100厂 商大恒版 本3﹑自动操作方法﹕将“自动/手动”转换开关到自动 按“吸胶”键 吸胶指示灯亮 当上限位指示灯亮后 机器自动出胶 出胶指示灯亮 下限位灯亮后 机器将再次自动吸胶﹐就这样循环﹐如需停止时﹐请点击“停止”键。
自动操作完成。
三﹑点胶机操作﹕1. 面板介绍﹕① 调速器﹕用于调节传送带的速度。
② 电源开关﹕控制点胶机的电源。
③ 气压表﹕用于显示气压值。
④ 气压调节阀﹕用于调节气压。
⑤ 加热指示灯﹕指示正在加热中。
⑥加热开关﹕按下此开关加热。
核准审核制作 日期图 二第二页﹐共八页4245443 16442.主画面介绍﹕1 厂商名称。
2 X﹑Y﹑Z轴当前所在坐标显示。
3 当前所用程序编号。
4 工作指示灯﹕用于指示工作情况(绿为正常工作﹑红色为报警﹑黄色为待工作)。
5 用于显示机器上是否有板。
6 HOME键﹕快选窗口。
7 动作指示灯﹕用于指示X﹑Y﹑Z轴的工作状态。
自动点胶机使用方法
自动点胶机使用方法一、引言自动点胶机是一种用于在产品上进行精确点胶的设备，广泛应用于电子、汽车、医疗器械等行业。
正确使用自动点胶机可以提高生产效率和产品质量。
本文将介绍自动点胶机的使用方法，帮助用户正确操作该设备。
二、设备准备1. 确认自动点胶机的电源供应是否正常，检查电源插头是否牢固连接。
2. 检查点胶机的气源供应是否稳定，确保气压在设备要求范围内。
3. 确认点胶机的胶水储存容器中有足够的胶水，并检查胶水的质量和有效期。
三、设备设置1. 打开自动点胶机的控制面板，根据需要选择合适的点胶模式和参数。
常见的点胶模式包括点、线、圆和多边形等。
2. 根据产品要求，设置点胶机的点胶速度、胶水流量和胶水压力等参数。
3. 调整点胶机的坐标系，确保点胶的位置准确。
可以使用点胶机自带的示教功能或者外接的示教设备进行调整。
四、点胶操作1. 将待点胶的产品放置在点胶机的工作台上，并固定好。
2. 启动自动点胶机，等待设备预热完成，确保胶水温度稳定。
3. 通过控制面板或外接设备，选择相应的点胶模式和参数。
4. 按下开始按钮，点胶机将自动开始点胶。
在点胶过程中，可以通过控制面板进行实时监控和调整。
五、点胶质量检查1. 点胶完成后，检查点胶位置和形状是否符合要求。
可以使用目视检查或者测量工具进行验证。
2. 检查点胶是否完整、均匀，是否存在气泡、漏胶等质量问题。
3. 根据产品要求，进行必要的点胶质量检测，如胶水硬度、粘度等。
六、设备维护1. 点胶机使用完毕后，及时清洗胶管、胶嘴等点胶部件，避免胶水残留导致堵塞。
2. 定期对自动点胶机进行保养，包括清洁、润滑、更换易损件等，以保持设备的正常运行。
七、安全注意事项1. 使用自动点胶机时，应穿戴好个人防护设备，如手套、护目镜等。
2. 在点胶机工作时，不要将手、指头或其他物体靠近点胶部位，以免发生意外伤害。
3. 在操作点胶机时，注意避免胶水接触皮肤和眼睛，如有不慎溅到身上应立即用清水冲洗。
点胶机使用说明
一、点胶机手持编程器说1.4 坐标轴控制区二、各程序代码所示含义：在手持编程器的功能键区（如图1.3所示），存在5个键，各个键所代表的含义为：MODE：模式转换键CH：选择频道键OBJ：命令选择键EDIT：编辑键AUX：辅助参数设置键三、编程过程：1、选择工作模式：自动点胶机操作使用说明需要编写程序时，首先打开点胶机的电源，然后利用点胶机手持编程器进行1.1 手持编程器 1.2 手持编程器按键控制区 在手持编程器的功能键区，利用MODE键进行模式的转换，每次按下MODE后，就会使现在的模式状态进行转变，转变为下一个模式。
在按下MODE键不同次数时，在编程屏幕显示区可以得到下面图片所示的几个功能模式：1.3 功能键区编程屏幕显示区2、选择所需编写的新程序的存储位置（即频道的选择）：当我们想要进行新的程序编写的时候，我们应该连续按下手持编程器的功能按键区的“MODE”键，使手持编程器的编程屏幕显示区出现如图3.4的界面。
此时，机器处于编程模式，再按下手持编程器功能按键区的“CH”键，将会出现如下图3.5所示的界面：图3.4所示的工作模式，在此工作模式下，可以将点胶动作通过手持编程器进行写入，所以，当我们开始一个新的程序编写的时候，应该连续按下功能键MODE，使编程屏幕显示区内显示如图3.4所示界面，在此界面下继续进行下一步。
3.1 测试模式：此模式下，编辑好的程序通过手持编程器上的按键可以单步运行。
3.2 自动模式：此模式下，编辑好的程序通过手持编程器按键可自动运行3.3 外部模式：此模式下，即可通过外部按键和手持控制器上的按键进行操作。
3.4 编程模式：在此模式下，可以将点胶动作通过手持编程器进行写入程序。
3、程序的编辑：在命令选择键“OBJ”目录下各命令的含义如下：3.5 编程模式界面按下CH键后出现的界面 3.6 利用手持编程器数字键键入55后 在图3.5所示界面下，我们可以输入要编写的新程序的存储地址即程序存储的频道。
自动点胶机 操作说明
2009自动点胶机操作说明在当今客户需求不断变化、新技术不断涌现以及竞争力不断加剧的环境下，鑫晖德的所有员工都深切体会到服务在获取竞争优势中的重要性。
因而自公司成立初期我们就建立了完善的服务体系，为用户提供高速度高精度高性能操作简单的桌面自动点胶机设备.快捷型流水线点胶机设备。
点胶机：点胶机又称涂胶机，滴胶机，打胶机等，是专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的自动化机器。
点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型。
点胶机分类第一类：普通型点胶机1、控制器式点胶机：包括自动点胶机、定量点胶机、半自动点胶机、数显点胶机、精密点胶机等。
2、桌面型自动点胶机设备：高性能自动点胶机设备分为200MM300MM400MM500MM行程.主要包括全自动点胶机设备.自动点胶机设备.台式点胶机、台式三轴点胶机、台式四轴点胶机、台式五轴点胶机、或者桌面式自动点胶机、3轴流水线点胶机、多头点胶机、多出胶口点胶机、划圆点胶机、转圈点胶机、喇叭点胶机、手机按键点胶机、机柜点胶机.电池点胶机.uv点胶机.单液点胶机.双液点胶机.AB胶点胶机.电机点胶机.LCD屏点胶机.LCD触摸屏点胶机.LED户外显示屏灌胶机.数码管灌胶机.变压器点胶机设备锡膏点胶机设备晶体管点胶机马达点胶机摄像头点胶机晶片点胶机PvC点胶机滴塑点胶机电感点胶机cob点胶机磁芯点胶机螺丝点胶机高频头点胶机镜头点胶机芯片固定点胶机瞬干胶点胶机三维点胶机椭圆点胶机手套点胶机硅胶点胶机三防漆喷涂点胶机LED点胶机LED喷射点胶机视觉点胶机电脑点胶机等。
第二类：自动型点胶机1、落地式自动点胶机2、喷涂式自动点胶机（此点胶机采用喷胶阀，在线式作业，主要用于PCB板三防漆喷涂，起到防尘，防潮，绝缘作用）3、导电胶自动点胶机（此点胶机与普通点胶机区别之处在于，所点出来的导电胶切面呈三角形分布状态，主要用于电磁屏蔽点胶）4、荧光粉喷射式点胶机，（此点胶机主要用于LED行业）第三类：双Y轴COG点胶机第四类：流水线点胶机灌胶机适用的液体各种溶济、粘接剂、油漆、化学材料、固体胶等,包括硅胶、EMI导电胶、UV胶、AB 胶、快干胶、环氧胶、密封胶、热胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂、木工胶、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶、喇叭胶、瞬间胶、橡胶,油漆、搪瓷漆、亮漆、油墨、颜料等应用领域点胶机适用于工业生产的各个领域：手机按键、印花、开关、连接器、电脑、数码产品、数码相机、MP3、MP4、电子玩具、喇叭、蜂鸣器、电子元器件、集成电路、电路板、LCD液晶屏、继电器、扬声器、晶振元件、LED灯、机壳粘接、光学镜头、机械部件密封等。
点胶机操作说明书
2.28將擺好產品之點膠夾具放入移動平台﹐按下鍵盤“ENTER”鍵﹐設備即自動點膠作業﹐作業完成后自動返回。
2.29若作業中需突然停止﹐需按下鍵盤空格鍵﹐設備即停止。若檢查正常后﹐可按下鍵盤“ENTER”繼續點膠作業。
2.5﹑用鍵盤”↑↓”鍵選擇”Y”座標﹑”← →”鍵選擇”X”座標﹑”PAGE UP”和”PAGE DOWN”來選擇”Z”座標或用搖杆方向鍵來調整產品第一點座標﹐再按”ENTER”鍵2次。(注意﹕第一點要在第一個產品鐵心的正中點)如下圖﹕
2.6﹑在用鍵盤”↑↓”鍵選擇”Y”座標的第二點(第二點要在第一個產品的最后一個鐵心的正中點)。選擇第二點。第一﹑第二點座標的調試如下圖﹕
三﹑鍵盤功能鍵說明 ﹕
3.1﹑”F1”是線段設置。
3.2﹑”F2”是資料輸入。
3.3﹑”F3”是運轉參數設定。
3.4﹑”F4”是運轉功能書面操作。
3.5﹑”F5”是元件控制檢測。
3.6﹑”F7”是修改參數。
3.7﹑”ESC”是退出鍵。
3.8﹑”ENTER”鍵是確認鍵。
3.9﹑”空格鍵”是在運行作業時按一下該鍵暫停作業。
2.22﹑按鍵盤F5進入如下圖﹕
2.23選擇”3”馬達進行操作﹐按”ENTER”進入如下圖:
2.24﹑此界面是修改”X”和”Y”的座標。注意﹕用鍵盤上的”←→”鍵來修改”X”座標。用鍵盤上的
“↑↓”鍵來修改”Y”座標。
2.25﹑修改完后按”ESC”離開后按F4進入如下圖﹕
2.26然后再按”ENTER”鍵進入如下界面﹕
說明﹕搖杆速度﹕高速 鍵盤速度﹕100
調整點膠位置時﹐若點膠頭移動速度過快﹐用”-“來調整速度的大小如下圖﹕
自动点胶机操作说明书
7.1. 按鍵使用 Key Selection............................................................................................................................ 19 7.2. 按鍵定義 Key Assignments..................................................................................................................... 20 7.3. 功能選項 Menu Navigation..................................................................................................................... 21 7.4. 功能總表 Function Summary..................................................................................................................... 21
自动点胶机设备操作说明书
一﹑面板介紹﹕1、堆疊下料機構 5、急停開關2、點膠工位 6、電源停止開關3、收料夾具 7、電源啟動開關4、觸摸屏二﹑操作說明﹕1、膠桶換膠：1.1先關掉‘1’號進氣閥門，然後打開‘2’號氣閥排除儲膠罐氣壓。
如圖：125 61 2 4731.2將儲膠罐蓋板上三顆螺絲松開﹐取下儲膠罐蓋板。
在把凡立水倒到膠桶里，膠量為整個儲膠罐的 3/4左右。
1.3儲膠罐加入定量的凡立水后﹐將儲膠罐放入真空機內進行抽真空，防止膠內有氣泡﹐影響點膠品質。
如圖：1.4將抽真空后的儲膠罐與蓋板對好并將三顆螺絲固定牢固。
如1.1所示圖片﹐先將“2”排氣閥門關閉﹐再將“1”進氣閥門打開。
2、點膠頭排膠：2.1、按下“電源啟動開關”觸摸屏顯示“主界面”如下圖。
2.2用手指肚輕觸“手動畫面”按鍵﹐屏幕顯示如下圖里2.3用手指肚輕觸“排膠停止”鍵﹐點膠閥自動移到排膠位置如下圖:2.4點膠閥到排膠位置后，交替按“排膠停止”鍵，機器即進行排膠和關膠動作。
排膠完成后，按“排膠停止”鍵關膠后，點膠頭無膠流出為OK。
2.5若按下“排膠停止”鍵﹐停止排膠后﹐點膠頭扔有膠外排。
說明管道內有空氣﹐要用“倒立式”排膠。
如下圖：2.6倒立式排膠操作動作如2.4操作（點膠頭需用干淨的布條包住﹐點膠頭不可對向面部﹐以防止造成人身事故﹔注﹕排胶完成后，点胶阀开闭时胶水没有延时滴胶及气泡现象！）﹐排膠完成后﹐將點膠閥安裝回原位。
點膠頭向上2.7將待作業產品放入點膠位﹐用手動將點膠頭下移﹐使之與產品點膠位置對稱﹐若點膠頭與產品位置孌化時﹐可移動點膠頭X﹑Y軸進行移動﹐直至對稱完成點膠頭安裝。
3、設定點膠條件：3.1、總氣壓：根據膠量流動性進行設備置（如0.6MPA）3.2、膠桶氣壓：根據膠量太小進行設置（0.1MPA）3.3、點膠閥刻度（如下圖）：根據膠量太小進行設置（348-352）3.4、參數畫面：如下圖: 機器工作位置（30400）﹑工作速度（28000）﹑下行程數（7900）﹑上行程數（7900）﹑點膠時間（0.5）可根據點膠效果進行修正。
点胶机操作说明 (1)
点胶机操作说明设备介绍本设备操作简单，功能强大。
能实现点，直线，和不规则图形多种方式点胶。
手持示教器操作，编程方便快捷，简单易学。
设备主界面本点胶机的作业部分，由点胶控制系统、UV 固化系统、示教编程系统组成。
1. 点胶控制系统介绍 主界面点胶气压。
在其他参数不变的情况下，气压越大，点胶量越大。
电压调节：调节点胶阀的设定电压，在其他参数不变下，电压越大，点胶量越大。
我们用的电压一般设定到40~70v 之间。
电压显示屏： 输出开关必须在ON 的状态下才能出胶。
额度电流不能调节。
LED 指示灯编程示教UV 灯固化控制器点胶控制点胶阀和CCD点胶气压表点胶阀开关键点胶触发按电压显示屏点胶气压调节电压调节加减或上下移动功能键LED 指示灯SET 确认键 光标移动键LED 显示屏实际电压设定电压 额定电流 实际电流开关状态LED 显示屏点胶模式：有划线、循环、清洗三种模式。
本设备选用画线模式 。
点胶时间：此时间为撞针抬起时间。
间歇时间：该时间为撞针两次撞击的时间间隔。
脉冲数 ：控制器对点胶进行计数。
参数设置在主屏显示下按下“SET ” 键可进入菜单页面 用“+”、“-”选择相应菜单，红色为当前选择项。
按“SET ” 键确认可进行参数设置和模式设置。
在参数设置菜单中，用“+”、“-”选择需要设置项目。
2、UV 固化系统介绍 主界面介绍模式设置按“模式设置键”→选择要设置的“通道按键”对应的指示灯会亮→再按“模式按键”每按一次模式会顺序循环切换，相应指示灯点亮→按“确认按键”后等待3秒。
系统退出设置模式。
对应模式指示灯停止闪烁。
注意：本设备使用”外部触发”模式。
光强设置按“光强设置键”光强指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整光强值→按“确认按键”后等待3秒。
系统退出设置模式。
光强指示灯停止闪烁。
固化时间设置按“时间设置键”时间指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整时间值→按“确认按键”后等待3秒。
自动点胶机操作说明书
.設備名稱 自動點膠機 設備功能 點膠 文件編號設備型號QD-100廠 商版 本一﹑機構介紹﹕`1﹑儲膠箱﹕用于儲存凡立水﹐并自動出凡立水。
2﹑點膠機﹕用于點凡立水膠。
二﹑儲膠箱的使用方法﹕1﹑面板介紹﹕`① 節流閥﹕一共6個﹐用于調節凡立水的流量﹐節流閥順序從左至右為1-6。
② 自動/手動轉換開關﹕用于自動/手動轉換。
③ 吸膠開關﹕點擊后機器將自動吸膠。
④ 出膠開關﹕用于向點膠機供應凡立水。
⑤ 停止開關﹕用于停止一切正在運作的動作。
⑥ 吸膠指示燈﹕指示機器正在吸膠中。
⑦ 出膠指示燈﹕指示機器正在出膠中。
⑧ 上限位指示燈﹕用于指示膠已吸滿。
⑨ 下限位指示燈﹕用于指示膠已用完。
2﹑手動操作方法﹕接通電源后﹐將“自動/手動”轉換開關到手動 按“吸膠”鍵 吸膠指示燈亮 當上限位指示燈亮后 按下“出膠”鍵 此時出膠指示燈亮 待下限位指示燈亮后 按下“停止鍵機器停止運作﹐手動操作完成。
需再次吸膠時請點擊“吸膠”鍵。
1 1 111 1 62 3457 89 圖一設備型號QD-100廠 商版 本3﹑自動操作方法﹕將“自動/手動”轉換開關到自動 按“吸膠”鍵 吸膠指示燈亮 當上限位指示燈亮后 機器自動出膠 出膠指示燈亮 下限位燈亮后 機器將再次自動吸膠﹐就這樣循環﹐如需停止時﹐請點擊“停止”鍵。
自動操作完成。
三﹑點膠機操作﹕1.面板介紹﹕① 調速器﹕用于調節傳送帶的速度。
② 電源開關﹕控制點膠機的電源。
③ 氣壓表﹕用于顯示氣壓值。
④ 氣壓調節閥﹕用于調節氣壓。
⑤ 緊急停止開關﹕緊急情況時切斷電源。
⑥ 啟動開關﹕起動點膠機﹐進行點膠。
⑦ 復位開關﹕讓點膠機復位。
⑧ 夜晶顯示器﹕用于顯示畫頁。
⑨ 點膠頭﹕一共6個﹐用于點膠。
⑩ 點膠頭總開關﹕用于控制所有點膠頭的開和關。
⑪ 傳輸帶﹕用于傳輸產品。
⑫ 搖控器﹕用于控制X ﹑Y ﹑Z 軸的調節。
核准審核製作日期圖 二5728114 9316120 2.主畫面介紹﹕1 廠商名稱。
自动点胶机使用方法-自动点胶机操作规程
自动点胶机使用方法-自动点胶机操作规程自动点胶机使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、自动点胶机安全操作规程1.接通电源和气源，打开电源开关。
2.在亚胶枪内装上胶筒，插好压胶枪进气快速接头。
3.治具上放好产品。
4.按面板上的复位按钮。
5.机械运行到原点后，调整出胶头的高度和出胶头的角度。
6.通过面板上的调压阀调节出胶压力。
7.确定是否开启循环模式。
8.按启动按钮机械开始点胶。
二、点胶流程1.升降气缸下降，等待下降延时，打开胶枪开始出胶。
2.等待设置的开胶延时后，小圆盘开始运行设定的点胶角度。
3.当小圆盘运行到关胶距离后，关闭胶枪，然后等待设置的关胶延时，4.一段点胶完成后（多段点胶时：再运行设定的间隔角度，段数计数加一。
如果未到设定的段数，继续下一段），气缸上升，等待设置的上升延时（或上升到位后）。
5.循环模式时，大圆转盘运行120度，继续下一个。
附注：1.运行时再按启动启动键暂停，暂停后再按启动键继续运行，按复位键归零；运行时按停止键停止，再按启动键则先归零再继续运行，停止后按复位键归零。
2.如果大转盘在回原点时，旋转角度大于360度还不停止，有可能是原点传感器坏了或感应片与感应器之间距离太大。
3.大盘或小盘不转：1）电机或驱动器坏了；2）电机或转盘上的齿轮坏了/松动了。
4.不出胶：1）压胶枪内无胶；2）气源异常；3）出胶阀卡住，出胶头堵塞；4）电磁阀异常。
5.电源和气源正常，机械无动作：1）24V开关电源坏了；2）接线松动或掉了；3）PLC 异常，接线不正确或电器元件问题。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
全自动点胶机操作步骤
全自动点胶机操作步骤
主程序设置方式：
1.设置通道数值范围在：100-999数据之间；
2.选择主菜单“CH”点击进入，输入上步通道设置的数值（必须保持一致）；
3.首先设置绝对PTP（ABS代表绝对），设置X、Y具体数值；
4.切换成INC（INC代表相对坐标），先设置下胶位置；
5.设置（子程序）通道数值，选择为“100以上的数字”；
6.选择输入数值为“3”，就是重复3次操作点胶；
7.归零，也可以输入下一排划胶的相对坐标数值。
8.完成主程序编辑。
展开程序设置步骤：
1.设置：CH通道1-99数据之间。
2.选择主菜单“CH”点击进入，输入上步通道设置的数值（必须保持一致）；
3.首先设置绝对PTP（ABS代表绝对），设置X、Y、Z具体数值；
4.呼叫（主程序数据）
5.设置间距（选择PTP、切换INC（代表相对坐标）
6.设置复制（路数、复制数据）
7.呼叫（主程序数据）
8.设置PTP原点坐标（X:70、Y:40、Z:40）
9.完成程序编辑，开始生产.
操作基本指令
Move：PTP移动(0) Time:时间（1） CH.CALL：频道呼出（2）PTP speed：PTP速度设置（3）REPEAT：反复实行（4）JUMP:步骤跳跃（5）CPLINE：直、圆孤、圆插入的位置（6）OUT：输出、结束（7）OFFSET：坐标变换（8）INJUMP：条件跳跃（9）RETURN：回归零（10）
SET V AR：把坐标值写入变数内（11）Z：Z轴的移动（15）
PTP SPEED：Z轴移动速度（16）。
胶水点胶机操作规程(3篇)
第1篇一、概述胶水点胶机是一种自动化设备，广泛应用于电子、电器、精密仪器等行业。
为确保操作安全、提高生产效率，特制定本操作规程。
二、操作前准备1. 检查设备外观，确保无损坏、异常现象。
2. 检查电源、气源是否正常，电压、气压是否符合要求。
3. 检查胶水是否充足，确认胶水粘稠度符合要求。
4. 检查设备各部件是否紧固，确保设备运行稳定。
三、操作步骤1. 启动设备：打开电源开关，接通气源，调整气压至规定值。
2. 调整点胶参数：根据产品需求，设置点胶量、点胶速度、点胶时间等参数。
3. 调整胶管高度：将胶管固定在合适的高度，确保胶水能够顺利流出。
4. 放置产品：将产品放置在固定架上，确保产品与点胶机工作台对齐。
5. 启动点胶：按下启动按钮，设备开始自动点胶。
6. 监控点胶过程：观察点胶效果，确保点胶均匀、饱满。
7. 完成点胶：点胶完成后，关闭设备，取出产品。
四、操作注意事项1. 操作人员需熟悉设备操作流程，确保操作正确。
2. 操作过程中，严禁将手或其他部位伸入设备工作区域。
3. 严禁触摸设备高温部件，以免烫伤。
4. 操作过程中，如发现设备异常，应立即停止操作，报告维修人员。
5. 胶水使用完毕后，应及时清洗胶管、胶嘴等部件，防止胶水凝固。
6. 定期检查设备各部件，确保设备运行正常。
五、安全防护1. 操作人员需穿戴防护用品，如工作服、手套、护目镜等。
2. 设备周围应保持整洁，严禁堆放杂物，确保操作空间足够。
3. 设备操作区域应设置警示标志，提醒操作人员注意安全。
4. 设备维修时，必须切断电源，确保操作安全。
六、操作结束后1. 关闭设备电源、气源，取出产品。
2. 清理工作区域，确保设备整洁。
3. 检查设备各部件，确保设备正常运行。
本规程适用于胶水点胶机操作，如有变更，以最新版本为准。
第2篇一、概述胶水点胶机是一种用于精确点胶的自动化设备，广泛应用于电子、汽车、医疗等行业。
为确保操作人员的人身安全和设备正常运行，特制定本操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动点胶机操作说明
在当今客户需求不断变化、新技术不断涌现以及竞争力不断加剧的环境下，鑫晖德的所有员工都深切体会到服务在获取竞争优势中的重要性。
因而自公司成立初期我们就建立了完善的服务体系，为用户提供高速度高精度高性能操作简单的桌面自动点胶机设备.快捷型流水线点胶机设备。
点胶机：点胶机又称涂胶机，滴胶机，打胶机等，是专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的自动化机器。
点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型。
点胶机分类
第一类：普通型点胶机
1、控制器式点胶机：
包括自动点胶机、定量点胶机、半自动点胶机、数显点胶机、精密点胶机等。
2、桌面型自动点胶机设备：
高性能自动点胶机设备分为
1)200MM
2)300MM
3)400MM500MM行程.
主要包括全自动点胶机设备.自动点胶机设备.台式点胶机、台式三轴点胶机、台式四轴点胶机、台式五轴点胶机、或者桌面式自动点胶机、3轴流水线点胶机、多头点胶机、多出胶口点胶机、划圆点胶机、转圈点胶机、喇叭点胶机、手机按键点胶机、机柜点胶机.电池点胶机.uv点胶机.单液点胶机.双液点胶机.AB胶点胶机.电机点胶机.LCD屏点胶机.LCD触摸屏点胶机.LED户外显示屏灌胶机.数码管灌胶机.
变压器点胶机设备锡膏点胶机设备晶体管点胶机马达点胶机摄像头点胶机晶片点胶机PvC点胶机滴塑点胶机电感点胶机cob点胶机磁芯点胶机螺丝点胶机高频头点胶机镜头点胶机芯片固定点胶机瞬干胶点胶机三维点胶机椭圆点胶机手套点胶机硅胶点胶机三防漆喷涂点胶机
LED点胶机LED喷射点胶机视觉点胶机电脑点胶机等。
第二类：自动型点胶机
1、落地式自动点胶机
2、喷涂式自动点胶机（此点胶机采用喷胶阀，在线式作业，主要用于PCB板三防漆喷涂，起到防尘，防潮，绝缘作用）
3、导电胶自动点胶机（此点胶机与普通点胶机区别之处在于，所点出来的导电胶切面呈三角形分布状态，主要用于电磁屏蔽点胶）
4、荧光粉喷射式点胶机，（此点胶机主要用于LED行业）
第三类：双Y轴COG点胶机
第四类：流水线点胶机灌胶机
适用的液体
各种溶济、粘接剂、油漆、化学材料、固体胶等,包括硅胶、EMI导电胶、UV胶、AB 胶、快干胶、环氧胶、密封胶、热胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂、木工胶、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶、喇叭胶、瞬间胶、橡胶,油漆、搪瓷漆、亮漆、油墨、颜料等
应用领域
点胶机适用于工业生产的各个领域：手机按键、印花、开关、连接器、电脑、数码产品、数码相机、MP3、MP4、电子玩具、喇叭、蜂鸣器、电子元器件、集成电路、电路板、LCD 液晶屏、继电器、扬声器、晶振元件、LED灯、机壳粘接、光学镜头、机械部件密封等。
本文出自苏州群力达电子有限公司：。
