齿轮基本参数
齿轮三大参数
齿轮是机械传动中常用的一种装置，它能够将动力从一个轴传递到另一个轴。
齿轮的三大参数是：
模数：齿轮上齿的尺寸参数，也就是齿高与齿距的比值。
模数越大，齿轮的齿就越大，也就是齿轮的尺寸越大。
模数是齿轮设计的重要参数之一。
压力角：齿轮传动中齿与齿之间的压力角度，通常是20度或30度。
压力角越小，齿轮的承载能力越强，但是也会增加齿面磨损和噪声。
齿数：齿轮上的齿数决定了齿轮的传动比和转速比。
齿数越多，传动比越大，齿轮的转速就越低，但是也会增加齿轮的尺寸和重量。
齿轮基本参数中英对照及解释
一、齿轮的基本参数 P1二、齿轮参数英文 P4三、齿轮参数解释 P8一、齿轮的基本参数10.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。
表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。
表10.1.2-1 直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数z模数m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿df 通过轮齿根部的圆周直径模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要用不同的刀具来加工制造。
为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。
表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号的模数尽可能不用。
标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。
表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算一对相互啮合的齿轮，模数、压力角必须相等。
标准齿轮的压力角（对单个齿轮而言即为齿形角）为20°二、齿轮参数英文EXTERNAL SPUR GEAR DATA（外圆柱齿轮参数）manufacturing data（制造参数）part number（零件号）tooth form（齿面）gear type（齿轮类型）number of teeth（齿数）normal module（法向模数）normal pressure angle (at ref circle)法向压力角（在分度圆上）helix angle (at ref circle)螺旋角（在分度圆上）helical lead（螺旋导程）hand of helix（旋向）reference face width（参考齿宽）outside diameter（齿顶圆直径）chamfer diameter（倒圆直径）reference(pitch)circle diameter（分度圆直径）或节圆start of active profile diameter有效渐开线起始圆直径form diameter 展成直径root diameter齿根圆直径base circle diameter基圆直径whole depth全齿高normal circular tooth thickness (at reference circle)法向弧齿厚（在分度圆上）root type齿根形式root fillet radius 齿根圆角半径lead crown齿向鼓形HOB DATA滚刀参数pressure angle压力角tooth thickness at reference line分圆齿厚protuberance凸角tip radius齿顶圆半径reference part number 零件号INSPECTION DATA检验数据profile tolerance and modifications齿形公差和修形profile hollow齿形中凹refernce pitch circle runout节圆跳动pitch variation齿距偏差lead variation齿向偏差lead hollow齿向中凹profile surface finish渐开线齿面精加工ball diameter量球直径dimension over two balls in same plane跨棒距REFERENCE DATA-MATING GEAR对啮齿的参考参数normal center distance 中心距mating gear part number对啮齿轮零件号mumber of teeth on mating gear对啮轮齿数backlash (nominal CD ,ROOM TEMP)侧隙(法线方向，室温)general notes(通用技术要求)1.DO not scale drawing(不要在图上量取尺寸)2.all surfaces corners and edges must be free from burrsand sharp edges-break 0.075 MM MAX(所有面,角和边不能有毛刺,锐边倒钝不超过0.075mm)3.unless otherwise stated(除非特别注明,否则)A.all dimensions and toleranceing are in millimeters perchinese standard(所有以毫米为单位的尺寸和公差均按中国标准)B.all surface finishes to be 3.2 micrometer or better(所有表面粗糙度不应低于3.2)C.all dimension are finished dimensions;no allowance has beenmade for any change in maximum or leastmaterial conditiondue to heat treatment(所有尺寸均为最终尺寸;热处理导致的最大或最小实体条件的变化不应超出允差)D linear dimensions to be +/- 0.25 MM(线性尺寸偏差为+/- 0.25 MM)E angular dimensions to be +/- 0.5º(角度尺寸偏差为+/- 0.5º)4.mark part number as shown(如图作零件号)5.mark serial number as shown(如图作系列号)6.heat treatment to be applied to all surfaces(整体热处理)gear notes(齿轮技术要求)1.do not grind roots and fillets after heat treatment(热后不得磨及齿根和圆角)2.no steps or grooves permissible in root and fillet region afterhoning or grinding(珩磨后,齿根和圆角区域不允许有台阶或凹痕)3.profile tolerance based upon floating band fit(齿形误差应以公差带为计)4.gear must be free from grind burns and tempering(齿面不得烧伤)5.pitch line runout and other tooth tolerances are with respect todatum A(节圆跳动和其它齿轮公差均以基准A为测量基准)6.profile tolerance to be measured between form and chamfer(齿形误差应由渐开线起始(或终止)圆测量至齿顶倒角)7.min hardness must be achieved in tooth root and fillet region(齿根和圆角处的硬度不得低于硬度下差)8.root radius tangent to profile not to extend above form diameter(齿根圆角要与齿面相切,而且不能超过渐开线起始(或终止)圆)9.do not thru harden tooth tips(齿尖不得淬透)三、齿轮参数解释1) 什么是「模数」？★模数表示轮齿的大小。
图解齿轮的基本参数
图解齿轮的基本参数

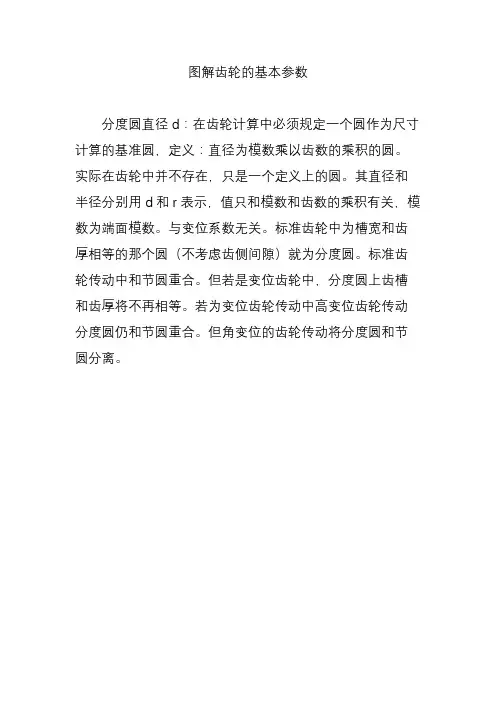

分度圆直径d：在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。
实际在齿轮中并不存在，只是一个定义上的圆。
其直径和半径分别用d和r表示，值只和模数和齿数的乘积有关，模数为端面模数。
与变位系数无关。
标准齿轮中为槽宽和齿厚相等的那个圆（不考虑齿侧间隙）就为分度圆。
标准齿轮传动中和节圆重合。
但若是变位齿轮中，分度圆上齿槽和齿厚将不再相等。
若为变位齿轮传动中高变位齿轮传动分度圆仍和节圆重合。
但角变位的齿轮传动将分度圆和节圆分离。
齿轮的基本参数有哪些
一、齿轮是什么东西齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，由轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆、分度圆等部分组成，它在机械传动及整个机械领域中的应用极其广泛。
齿轮的作用主要是传送动力，它能将一根轴的转动传递给另一根轴，不同的齿轮组合可以起到不同的作用，可实现机械的减速、增速、变向和换向等动作，基本上机械装置都离不开齿轮。
齿轮的种类繁多，按齿轮轴性分类可分为平行轴齿轮、相交轴齿轮及交错轴齿轮三种类型，其中平行轴齿轮又包括正齿轮、斜齿轮、内齿轮、齿条及斜齿条等；相交轴齿轮有直齿锥齿轮、弧齿锥齿轮、零度齿锥齿轮等；交错轴齿轮有交错轴斜齿齿轮、蜗杆蜗轮、准双曲面齿轮等。
二、齿轮的基本参数有哪些齿轮有很多齿轮所特有的参数，用来表达齿轮的各种性能，基本的齿轮参数有：1、齿数z：指一个齿轮的轮齿总数。
2、模数m：模数m是决定齿轮尺寸的一个基本参数，是指相邻两轮齿同侧齿廓间的齿距p 与圆周率π的比值，齿数相同的齿轮模数越大，则其尺寸也大。
3、分度圆直径d：是指直径为模数乘以齿数的乘积的圆，它实际在齿轮中并不存在，只是一个定义上的圆，但齿轮的轮齿尺寸均以此圆为基准而确定，分度圆直径=齿数z*模数m。
4、压力角α：压力角是决定齿轮齿形的参数。
在两齿轮节圆相切点P处，两齿廓曲线的公法线与两节圆的公切线所夹的锐角称为压力角，也称啮合角。
小压力角齿轮的承载能力较小，大压力角齿轮的承载能力较大，但负荷也相对较大。
5、齿高与齿厚：轮齿的高度由模数m决定，全齿高=齿根高+齿顶高，其中齿顶高是从齿顶到分度线的高度，齿根高是从齿根到分度线的高度。
齿厚的基准是齿距的一半。
在以上几种参数中，模数和齿数是齿轮最主要的参数，通常在齿数不变的情况下，模数越大则轮齿越大，抗折断的能力越强，当然齿轮轮坯也越大，空间尺寸越大；模数不变的情况下，齿数越大则渐开线越平缓，齿顶圆齿厚、齿根圆齿厚相应地越厚。
图解齿轮的基本参数
图解齿轮的基本参数

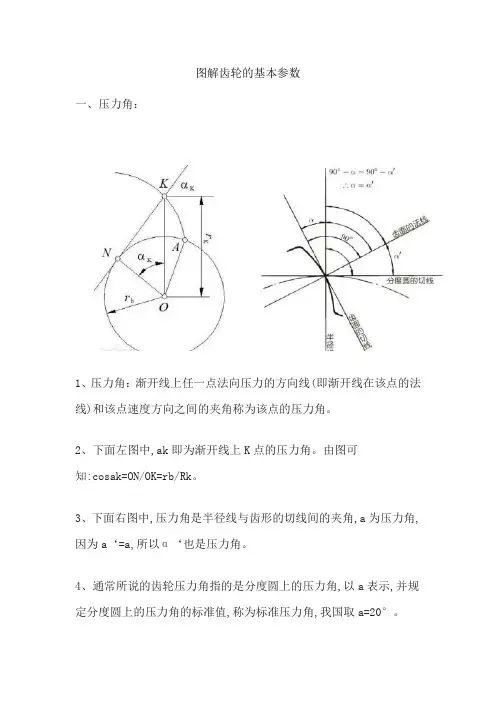

一、压力角：
1、压力角：渐开线上任一点法向压力的方向线(即渐开线在该点的法线)和该点速度方向之间的夹角称为该点的压力角。
2、下面左图中,ak即为渐开线上K点的压力角。
由图可
知:cosak=ON/OK=rb/Rk。
3、下面右图中,压力角是半径线与齿形的切线间的夹角,a为压力角,因为a‘=a,所以α‘也是压力角。
4、通常所说的齿轮压力角指的是分度圆上的压力角,以a表示,并规定分度圆上的压力角的标准值,称为标准压力角,我国取a=20°。
5、渐开线上各点压力角不等。
基圆上压力角为零,齿顶圆上压力角最大。
图解齿轮的基本参数

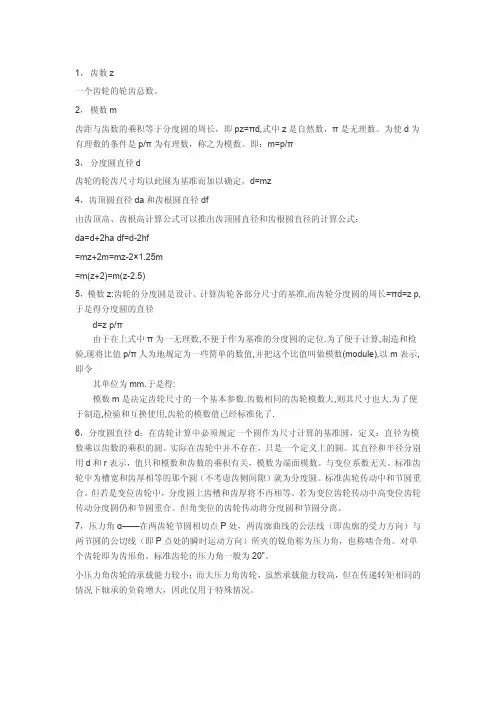

1，齿数z一个齿轮的轮齿总数。
2，模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。
为使d为有理数的条件是p/π为有理数，称之为模数。
即：m=p/π3，分度圆直径d齿轮的轮齿尺寸均以此圆为基准而加以确定，d=mz4，齿顶圆直径da和齿根圆直径df由齿顶高、齿根高计算公式可以推出齿顶圆直径和齿根圆直径的计算公式：da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2)=m(z-2.5)5，模数z:齿轮的分度圆是设计、计算齿轮各部分尺寸的基准,而齿轮分度圆的周长=πd=z p,于是得分度圆的直径d=z p/π由于在上式中π为一无理数,不便于作为基准的分度圆的定位.为了便于计算,制造和检验,现将比值p/π人为地规定为一些简单的数值,并把这个比值叫做模数(module),以m表示,即令其单位为mm.于是得:模数m是决定齿轮尺寸的一个基本参数.齿数相同的齿轮模数大,则其尺寸也大.为了便于制造,检验和互换使用,齿轮的模数值已经标准化了.6，分度圆直径d：在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。
实际在齿轮中并不存在，只是一个定义上的圆。
其直径和半径分别用d和r表示，值只和模数和齿数的乘积有关，模数为端面模数。
与变位系数无关。
标准齿轮中为槽宽和齿厚相等的那个圆（不考虑齿侧间隙）就为分度圆。
标准齿轮传动中和节圆重合。
但若是变位齿轮中，分度圆上齿槽和齿厚将不再相等。
若为变位齿轮传动中高变位齿轮传动分度圆仍和节圆重合。
但角变位的齿轮传动将分度圆和节圆分离。
7，压力角α——在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
小压力角齿轮的承载能力较小；而大压力角齿轮，虽然承载能力较高，但在传递转矩相同的情况下轴承的负荷增大，因此仅用于特殊情况。
齿轮基本参数
齿轮基本参数齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u·z1。
2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd ＝z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118P1.5-0.132 P1.75-0.150 P2.0-0.16P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。
齿轮基本参数中英对照及解释
一、齿轮的基本参数 P1二、齿轮参数英文 P4三、齿轮参数解释 P8一、齿轮的基本参数10.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。
表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。
表10.1.2-1 直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数z模数mπd=zp, d=p/πz, 令m=p/π齿顶圆da通过轮齿顶部的圆周直径齿根圆df通过轮齿根部的圆周直径分度圆d齿厚等于槽宽处的圆周直径齿高h齿顶圆与齿根圆的径向距离齿顶高ha分度圆到齿顶圆的径向距离齿根高hf分度圆到齿根圆的径向距离齿距p在分度圆上相邻两齿廓对应点的弧长(齿厚＋槽宽)齿厚s每个齿在分度圆上的弧长模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要用不同的刀具来加工制造。
为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。
表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。
标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。
表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算一对相互啮合的齿轮，模数、压力角必须相等。
标准齿轮的压力角（对单个齿轮而言即为齿形角）为20°二、齿轮参数英文EXTERNAL SPUR GEAR DATA（外圆柱齿轮参数）manufacturing data（制造参数）part number（零件号）tooth form（齿面）gear type（齿轮类型）number of teeth（齿数）normal module（法向模数）normal pressure angle (at ref circle)法向压力角（在分度圆上）helix angle (at ref circle)螺旋角（在分度圆上）helical lead（螺旋导程）hand of helix（旋向）reference face width（参考齿宽）outside diameter（齿顶圆直径）chamfer diameter（倒圆直径）reference(pitch)circle diameter（分度圆直径）或节圆start of active profile diameter有效渐开线起始圆直径form diameter 展成直径root diameter齿根圆直径base circle diameter基圆直径whole depth全齿高normal circular tooth thickness (at reference circle)法向弧齿厚（在分度圆上）root type齿根形式root fillet radius 齿根圆角半径lead crown齿向鼓形HOB DATA滚刀参数pressure angle压力角tooth thickness at reference line分圆齿厚protuberance凸角tip radius齿顶圆半径reference part number 零件号INSPECTION DATA检验数据profile tolerance and modifications齿形公差和修形profile hollow齿形中凹refernce pitch circle runout节圆跳动pitch variation齿距偏差lead variation齿向偏差lead hollow齿向中凹profile surface finish渐开线齿面精加工ball diameter量球直径dimension over two balls in same plane跨棒距REFERENCE DATA-MATING GEAR对啮齿的参考参数normal center distance 中心距mating gear part number对啮齿轮零件号mumber of teeth on mating gear对啮轮齿数backlash (nominal CD ,ROOM TEMP)侧隙(法线方向，室温)general notes(通用技术要求)1.DO not scale drawing(不要在图上量取尺寸)2.all surfaces corners and edges must be free from burrsand sharp edges-break 0.075 MM MAX(所有面,角和边不能有毛刺,锐边倒钝不超过0.075mm)3.unless otherwise stated(除非特别注明,否则)A.all dimensions and toleranceing are in millimeters perchinese standard(所有以毫米为单位的尺寸和公差均按中国标准)B.all surface finishes to be 3.2 micrometer or better(所有表面粗糙度不应低于3.2)C.all dimension are finished dimensions;no allowance has beenmade for any change in maximum or least material conditiondue to heat treatment(所有尺寸均为最终尺寸;热处理导致的最大或最小实体条件的变化不应超出允差)D linear dimensions to be +/- 0.25 MM(线性尺寸偏差为+/- 0.25 MM)E angular dimensions to be +/- 0.5º(角度尺寸偏差为+/- 0.5º)4.mark part number as shown(如图作零件号)5.mark serial number as shown(如图作系列号)6.heat treatment to be applied to all surfaces(整体热处理)gear notes(齿轮技术要求)1.do not grind roots and fillets after heat treatment(热后不得磨及齿根和圆角)2.no steps or grooves permissible in root and fillet region afterhoning or grinding(珩磨后,齿根和圆角区域不允许有台阶或凹痕)3.profile tolerance based upon floating band fit(齿形误差应以公差带为计)4.gear must be free from grind burns and tempering(齿面不得烧伤)5.pitch line runout and other tooth tolerances are with respect todatum A(节圆跳动和其它齿轮公差均以基准A为测量基准)6.profile tolerance to be measured between form and chamfer(齿形误差应由渐开线起始(或终止)圆测量至齿顶倒角)7.min hardness must be achieved in tooth root and fillet region(齿根和圆角处的硬度不得低于硬度下差)8.root radius tangent to profile not to extend above form diameter(齿根圆角要与齿面相切,而且不能超过渐开线起始(或终止)圆)9.do not thru harden tooth tips(齿尖不得淬透)三、齿轮参数解释1) 什么是「模数」？★模数表示轮齿的大小。
齿轮的一些基本参数
齿轮参数解释1) 什么是「模数」？★模数表示轮齿的大小。
模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP（周节：Circular pitch）与DP（径节：Diametral pitch）。
齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？★分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
3) 什么是「压力角」？★齿形与分度圆交点的径向线与该点的齿形切线所夹的锐角被称为分度圆压力角。
一般所说的压力角,都是指分度圆压力角。
最为普遍地使用的压力角为20°,但是,也有使用14．5°、15°、17．5°、22．5°压力角的齿轮。
4) 单头与双头蜗杆的不同是什么？★蜗杆的螺旋齿数被称为「头数」,相当于齿轮的轮齿数。
头数越多,导程角越大。
5) 如何区分R（右旋）?L（左旋）？★齿轮轴垂直地面平放,轮齿向右上倾斜的是右旋齿轮、向左上倾斜的是左旋齿轮。
6) M（模数）与CP（周节）的不同是什么？★CP（周节：Circular pitch）是在分度圆上的圆周齿距。
单位与模数相同为毫米。
CP除以圆周率（π）得M（模数)。
M（模数）与CP得关系式如下所示。
M（模数)＝CP／π（圆周率）两者都是表示轮齿大小的单位。
7)什么是「齿隙」？★一对齿轮啮合时,齿面间的间隙。
齿隙是齿轮啮合圆滑运转所必须的参数。
8) 弯曲强度与齿面强度的不同是什么？★齿轮的强度一般应从弯曲和齿面强度的两方面考虑。
弯曲强度是传递动力的轮齿抵抗由于弯曲力的作用,轮齿在齿根部折断的强度。
齿面强度是啮合的轮齿在反复接触中,齿面的抗摩擦强度。
9) 弯曲强度和齿面强度中,以什么强度为基准选定齿轮为好？★一般情况下,需要同时讨论弯曲和齿面的强度。
齿轮基本参数
齿轮基本参数一、齿轮的定义与分类1. 齿轮的定义齿轮是一种常见的机械元件，由于其能够传递和改变旋转运动，广泛应用于各个行业和领域。
齿轮通常由一对或多对齿形相同、齿数不同的啮合副组成，通过齿与齿之间的啮合来进行能量传递和动力变换。
2. 齿轮的分类根据齿轮齿形的不同，可将齿轮分为直齿轮、斜齿轮、渐开线齿轮等多种类型。
其中，直齿轮是最常见的一种，它的齿面与齿轮的轴线平行；斜齿轮则是与轴线成一定角度，适用于非平行轴传动系统；而渐开线齿轮则是为了解决齿顶和齿底的接触问题而设计的。
二、齿轮的基本参数齿轮的基本参数是描述齿轮尺寸和性能的重要参数，它们直接影响到齿轮的啮合性能和传动效率。
以下是常见的齿轮基本参数：1. 齿数齿数是指齿轮上齿的数量，用N表示。
齿数的多少决定了齿轮的尺寸，同时也决定了齿轮传动的速比。
在设计时，需要根据实际需求选择合适的齿数。
2. 模数模数是齿轮齿形的基本参数，用m表示。
它是齿数与齿轮的分度圆直径之比，可以用来计算齿轮的尺寸。
不同齿数的齿轮可以采用相同的模数，以便于制造和装配。
3. 齿宽齿宽是指齿轮齿面的宽度，用b表示。
齿宽的大小决定了齿轮的强度和承载能力，同时也会影响到齿轮的传动效率。
一般来说，齿宽越大，齿轮的承载能力越大。
4. 压力角压力角是指齿轮啮合点处切线与齿轮轴线之间的夹角，用α表示。
它是影响齿轮啮合性能和噪声的重要因素。
常见的压力角有20度、14.5度和25度等。
5. 齿轮副啮合系数齿轮副啮合系数是用来描述齿轮啮合性能的参数，一般用ε表示。
它是齿轮副传动效率与理论传动效率之比，可以通过计算得到。
齿轮副啮合系数越接近于1，表示齿轮啮合效率越高。
三、齿轮基本参数的计算与设计齿轮的基本参数计算与设计是齿轮传动设计的重要环节，它直接关系到齿轮传动的运行性能和寿命。
以下是齿轮基本参数计算与设计的一般步骤：1. 确定传动比传动比是齿轮传动的重要参数，它与齿数和模数有关。
在设计时，需要根据实际要求确定传动比，然后选择合适的齿数组合和模数。
齿轮基本参数
你设计的这个齿轮基本参数为：1、模数m=22、齿数z=103、分度圆直径D=mz=2*10=20mm4、齿根圆直径D2=D-2.5*m=20-2.5*2=15mm5、齿顶圆直径D1=D+2*m=20+2*2=24mm6、压力角α=20度（这是标准值）7、分度圆弦齿厚S=3.1286mm（查手册，再根据手册上的参数乘以模数）8、分度圆弦齿高h=2.1232mm（查手册，再根据手册上的参数乘以模数）你的参数大部分都对，就是“分度圆弦齿厚”不对，需要查手册，加计算，同时要查出“分度圆弦齿高”压力角，也称啮合角。
从这定义就可以推断：如果压力角小的话，齿轮的承载能小就会减小，如果偏大的话机械效率就会降低很多。
所以一般都约定压力角在20度。
其它特殊情况下也有采用其它压力角的，只是比较小见齿轮压力角渐开线及渐开线齿轮当一直线沿一圆周作纯滚动时，此直线上任一点的轨迹即称为该圆的渐开线，该圆称为渐开线的基圆，而该直线则称为发生线。
图1如图1：AK——渐开线基圆，rbn-n：发生线θK：渐开线AK段的展角用渐开线作为齿廓的的齿轮称为渐开线齿轮。
渐开线齿轮能保持恒定的传动比。
渐开线上任一点法向压力的方向线（即渐开线在该点的法线）和该点速度方向之间的夹角称为该点的压力角。
显然，图2中的图2αk即为渐开线上K点的压力角。
由图可知：cosαk=ON/O K=rb/Rk参考文献：[2] 卢玉明.机械设计基础.高等教育出版社,1998蜗轮蜗杆蜗轮蜗杆蜗轮蜗杆（Worm）[编辑本段]蜗轮及蜗杆机构一、用途：蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。
二、基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。
齿轮基本参数中英对照及解释
一、齿轮的基本参数 P1二、齿轮参数英文 P4三、齿轮参数解释 P8一、齿轮的基本参数10.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。
表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。
表10.1.2-1 直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数z模数m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿df 通过轮齿根部的圆周直径模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要用不同的刀具来加工制造。
为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。
表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。
标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。
表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算一对相互啮合的齿轮，模数、压力角必须相等。
标准齿轮的压力角（对单个齿轮而言即为齿形角）为20°二、齿轮参数英文EXTERNAL SPUR GEAR DATA（外圆柱齿轮参数）manufacturing data（制造参数）part number（零件号）tooth form（齿面）gear type（齿轮类型）number of teeth（齿数）normal module（法向模数）normal pressure angle (at ref circle)法向压力角（在分度圆上）helix angle (at ref circle)螺旋角（在分度圆上）helical lead（螺旋导程）hand of helix（旋向）reference face width（参考齿宽）outside diameter（齿顶圆直径）chamfer diameter（倒圆直径）reference(pitch)circle diameter（分度圆直径）或节圆start of active profile diameter有效渐开线起始圆直径form diameter 展成直径root diameter齿根圆直径base circle diameter基圆直径whole depth全齿高normal circular tooth thickness (at reference circle)法向弧齿厚（在分度圆上）root type齿根形式root fillet radius 齿根圆角半径lead crown齿向鼓形HOB DATA滚刀参数pressure angle压力角tooth thickness at reference line分圆齿厚protuberance凸角tip radius齿顶圆半径reference part number 零件号INSPECTION DATA检验数据profile tolerance and modifications齿形公差和修形profile hollow齿形中凹refernce pitch circle runout节圆跳动pitch variation齿距偏差lead variation齿向偏差lead hollow齿向中凹profile surface finish渐开线齿面精加工ball diameter量球直径dimension over two balls in same plane跨棒距REFERENCE DATA-MATING GEAR对啮齿的参考参数normal center distance 中心距mating gear part number对啮齿轮零件号mumber of teeth on mating gear对啮轮齿数backlash (nominal CD ,ROOM TEMP)侧隙(法线方向，室温)general notes(通用技术要求)1.DO not scale drawing(不要在图上量取尺寸)2.all surfaces corners and edges must be free from burrsand sharp edges-break 0.075 MM MAX(所有面,角和边不能有毛刺,锐边倒钝不超过0.075mm)3.unless otherwise stated(除非特别注明,否则)A.all dimensions and toleranceing are in millimeters perchinese standard(所有以毫米为单位的尺寸和公差均按中国标准)B.all surface finishes to be 3.2 micrometer or better(所有表面粗糙度不应低于3.2)C.all dimension are finished dimensions;no allowance has beenmade for any change in maximum or leastmaterial conditiondue to heat treatment(所有尺寸均为最终尺寸;热处理导致的最大或最小实体条件的变化不应超出允差)D linear dimensions to be +/- 0.25 MM(线性尺寸偏差为+/- 0.25 MM)E angular dimensions to be +/- 0.5º(角度尺寸偏差为+/- 0.5º)4.mark part number as shown(如图作零件号)5.mark serial number as shown(如图作系列号)6.heat treatment to be applied to all surfaces(整体热处理)gear notes(齿轮技术要求)1.do not grind roots and fillets after heat treatment(热后不得磨及齿根和圆角)2.no steps or grooves permissible in root and fillet region afterhoning or grinding(珩磨后,齿根和圆角区域不允许有台阶或凹痕)3.profile tolerance based upon floating band fit(齿形误差应以公差带为计)4.gear must be free from grind burns and tempering(齿面不得烧伤)5.pitch line runout and other tooth tolerances are with respect todatum A(节圆跳动和其它齿轮公差均以基准A为测量基准)6.profile tolerance to be measured between form and chamfer(齿形误差应由渐开线起始(或终止)圆测量至齿顶倒角)7.min hardness must be achieved in tooth root and fillet region(齿根和圆角处的硬度不得低于硬度下差)8.root radius tangent to profile not to extend above form diameter(齿根圆角要与齿面相切,而且不能超过渐开线起始(或终止)圆)9.do not thru harden tooth tips(齿尖不得淬透)三、齿轮参数解释1) 什么是「模数」？★模数表示轮齿的大小。
齿轮五大基本参数
齿轮五大基本参数
齿轮的五大基本参数包括：
1. 模数（M）：模数是决定齿轮尺寸的基本参数，它等于齿距除以圆周率π。
当齿轮的齿数相同时，模数越大，齿轮的尺寸也越大。
模数的单位是毫米（mm）。
2. 齿数（z）：齿数是齿轮整个圆周上轮齿的数量，它取决于直径和模数等
因素。
3. 分度圆压力角（a）：分度圆压力角是齿轮齿廓曲线和分度圆交点处的速
度方向与该点的法线方向之间的夹角。
通常采用的压力角是20°。
4. 齿顶高系数（ha）：齿顶高系数是计算齿顶高的重要参数，其标准值为1或。
齿顶高是齿轮圆到分度圆的距离。
为了使车辆的齿形匀称，齿顶高和齿根高与模数成正比。
对于标准齿轮，规定ha=ham。
5. 顶隙系数（C）：顶隙系数是计算齿根高和全齿高的重要参数，其标准值为或。
在齿轮啮合时，为了防止一个齿轮的齿顶面与另一个齿轮的齿槽底面相抵触，需要留有一定的径向间隙（顶隙C）。
对于标准齿轮，规定C=Cm。
以上是齿轮的五大基本参数，这些参数决定了齿轮的尺寸、形状和功能。
齿轮的基本参数
齿轮的基本参数
齿轮的基本参数是衡量齿轮质量的重要因素。
它们主要包括以下内容：
（1）齿轮轮廓尺寸。
它指齿轮的外形尺寸，包括齿面宽度、压齿弦齿宽、压齿直径、反面齿宽、反面压齿直径等。
（2）齿轮的工作参数。
主要指齿数、压力角、齿面宽度和反向马达动量系数等。
（3）齿轮的准确性。
主要包括各参数精度、精度等级、相对增级等。
（4）其它参数。
如齿轮表面孔径、精密度、尺寸公差、表面质量等。
上述参数的选定和控制是为了确保齿轮的正确安装、均匀接触，从而达到良好的运行
性能。
它关系到齿轮的整体使用寿命，也会影响设备的经济性和可靠性。
齿轮基本参数
齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式〔半开式〕齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u·z1。
2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线〔即齿廓的受力方向〕与两节圆的公切线〔即P点处的瞬时运动方向〕所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20〞。
在某些场合也有采用α＝14.5°、15°、22.50°与25°等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd ＝z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、60°牙型的外螺纹中径计算与公差〔国标GB 197/196〕a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为〞0〞上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规X界限,故在上述中未一一标出.②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此X围.③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、60°内螺纹中径计算与公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224下限值为〞0〞,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算与公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为〞0〞b. 外螺纹的6h级大径下限值公差(以螺距为基准)大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:①螺纹的大径是由螺纹光杆坯径与搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯与螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647b. 内螺纹6H级的小径公差(以螺距为基准)与小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0〞内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值6.647+0=6.6476H级M8内螺纹小径的下限值6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)与小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。
