机械密封的安装注意事项范文

机械密封的安装注意事项范文

机械密封的安装注意事项范文安装机械密封是保证设备正常运行和排除泄漏的关键环节。

正确的安装能够确保密封件的使用寿命和性能,避免不必要的故障和损失。

下面,将为您详细介绍机械密封的安装注意事项。

1. 准备工作在进行机械密封的安装前,首先需要做好准备工作。

包括清理工作现场,确保工作环境干净整洁;检查机械密封的各项配件是否齐全,是否有损坏;检查密封面是否平整、光滑;检查转子轴与轴封之间的配合尺寸是否符合要求。

对于双端面机械密封,还需要检查轴与座孔之间的配合尺寸。

2. 密封面的清洁清洁密封面是确保机械密封正常工作的重要一环。

密封面上的污垢、油污、杂质等会影响密封效果,因此在安装前需要将密封面进行彻底清洁。

可以使用无纺布或棉布蘸取洁净溶剂进行擦拭,切忌使用有纤维或有腐蚀性的材料,以免损坏密封面。

3. 安装位置的选择安装机械密封时,需要选择一个合适的位置。

应尽量避免安装在高温、高湿、腐蚀性气体或液体环境中,以免对密封件造成损害。

同时,应选择一个稳定的安装位置,以确保机械密封在运行过程中不会发生摇动或松动。

4. 密封件的正确选择机械密封的种类繁多,不同的工作条件需要选择不同的密封件。

在安装机械密封前,需要根据工作介质、温度、压力等条件选择合适的密封件。

同时,需要根据设备的实际情况选择密封件的尺寸和材质,在保证密封效果的同时,尽量降低摩擦和磨损。

5. 密封件的润滑在安装机械密封时,需要对密封件进行润滑。

润滑油的种类和用量需要根据密封件的要求进行选择。

如果使用润滑脂,需要注意脂类的品种、品质和使用方法。

润滑脂应均匀涂覆于密封面,并确保润滑脂不会进入密封腔。

6. 轴向力和端面间隙的调整在安装机械密封时,需要对轴向力和端面间隙进行调整。

轴向力的大小和方向需要根据设备的实际情况进行调整,以保证机械密封的正常工作。

端面间隙的大小需要符合设备的要求,一般应控制在0.04-0.08mm范围内。

7. 螺栓的紧固在安装机械密封时,需要注意螺栓的紧固。

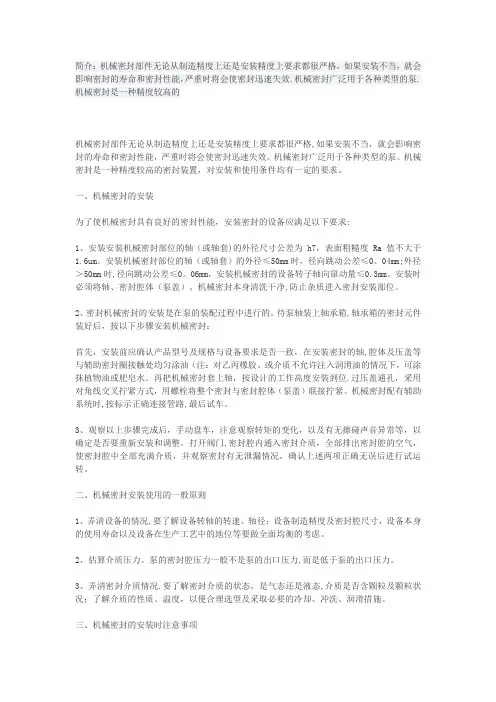

机械密封安装要求

机械密封安装要求

简介:机械密封部件无论从制造精度上还是安装精度上要求都很严格,如果安装不当,就会影响密封的寿命和密封性能,严重时将会使密封迅速失效.机械密封广泛用于各种类型的泵.机械密封是一种精度较高的机械密封部件无论从制造精度上还是安装精度上要求都很严格,如果安装不当,就会影响密封的寿命和密封性能,严重时将会使密封迅速失效。

机械密封广泛用于各种类型的泵。

机械密封是一种精度较高的密封装置,对安装和使用条件均有一定的要求。

一、机械密封的安装为了使机械密封具有良好的密封性能,安装密封的设备应满足以下要求:1、安装安装机械密封部位的轴(或轴套)的外径尺寸公差为h7,表面粗糙度Ra值不大于1.6um。

安装机械密封部位的轴(或轴套)的外径≤50mm时,径向跳动公差≤0。

04mm;外径>50mm时,径向跳动公差≤0。

06mm,安装机械密封的设备转子轴向窜动量≤0.3mm。

安装时必须将轴、密封腔体(泵盖)、机械密封本身清洗干净,防止杂质进入密封安装部位。

2、密封机械密封的安装是在泵的装配过程中进行的。

待泵轴装上轴承箱,轴承箱的密封元件装好后,按以下步骤安装机械密封:首先,安装前应确认产品型号及规格与设备要求是否一致,在安装密封的轴,腔体及压盖等与辅助密封圈接触处均匀涂油(注:对乙丙橡胶、或介质不允许注入润滑油的情况下,可涂抹植物油或肥皂水。

再把机械密封套上轴,按设计的工作高度安装到位.过压盖通孔,采用对角线交叉拧紧方式,用螺栓将整个密封与密封腔体(泵盖)联接拧紧。

机械密封配有辅助系统时,按标示正确连接管路,最后试车。

3、观察以上步骤完成后,手动盘车,注意观察转矩的变化,以及有无擦碰声音异常等,以确定是否要重新安装和调整。

打开阀门,密封腔内通入密封介质,全部排出密封腔的空气,使密封腔中全部充满介质,并观察密封有无泄漏情况,确认上述两项正确无误后进行试运转。

二、机械密封安装使用的一般原则1、弄清设备的情况,要了解设备转轴的转速、轴径;设备制造精度及密封腔尺寸,设备本身的使用寿命以及设备在生产工艺中的地位等要做全面均衡的考虑。

机械密封的安装说明

机械密封的安装说明

机械密封安装使用说明•安全1. 在安装使用前必须阅读本说明书,特别注意安全方面的注意事项。

2. 密封的使用、操作必须有相应的防护设施,避免因密封故障失效而对周围环境污染及对人员的伤害。

•使用机械密封的安装使用操作人员必须是经过培训的有资质的人员。

•安装(一).装配前检查事项:1. 必须查阅被安装的机械密封是否适用你的使用工况范围。

当输送介质温度偏高 , 过低或含有杂质颗粒 , 易燃 , 易爆 , 有毒时 , 必须采取相应的阻封 , 冲洗 , 冷却 , 过滤等措施。

2. 检查有关的危险标记 , 检查安装及连接尺寸 , 检查轴和腔体上重要的轴向 , 径向尺寸公差的精确性。

( 轴或轴套的光洁度不大于 1.6 微米,轴或轴套公差 h7, 密封腔端面对泵轴的跳动每 3cm 孔径不大于 0.015mm 。

轴的径向跳动应不大于 0.1mm , 轴向窜动量应不大于 0.15mm ,"O" 形圈通过轴套的端角部位应有光滑过度倒角 , 轴肩倒角为 3 × 10 ° , 端盖倒角为 : 2~2.5 × 20 ° ) 。

3. 应仔细阅读机械密封装配图 ( 标准系列产品可参阅产品样本 ), 保证机械密封安装尺寸及允差。

(二).机械密封安装注意事项:1. 机械密封的安装环境必须清洁,周围没有灰沙、粉尘等。

2. 密封安装必须小心、仔细,不可用强力,不可敲击。

3. 密封安装的工作空间必须足够大,能方便人员工作及检查。

工作环境必须是安全无障碍的。

4. 为了减少摩擦阻力 , 在轴或轴套上与密封接触部位可匀涂润滑油或脂 , 但须注意 , 当选用乙丙橡胶 "O" 形圈时 , 切勿与矿物油和脂类相接触 , 可用水或硅油清洁和润滑。

( 橡胶波纹管见第 9 条 )5. 静止环 "O" 形圈应用水润滑 , 施加外压安装静止环。

6. 安装双层包覆的 PTFE 时 , 外层接缝必须背离安装方向。

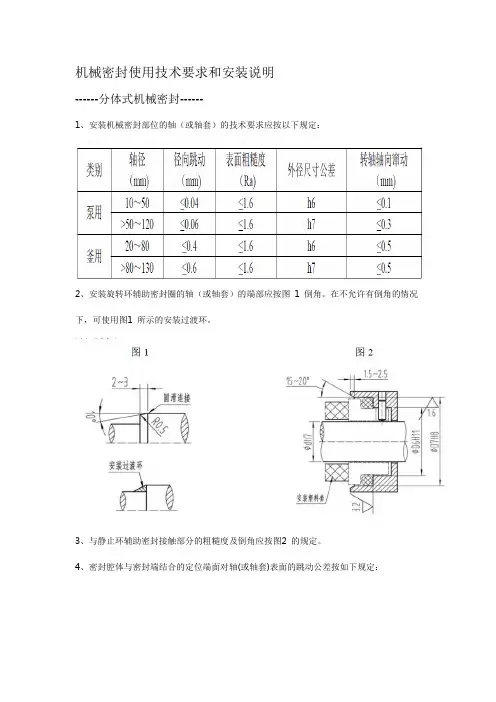

机械密封使用技术要求和安装说明

机械密封使用技术要求和安装说明

机械密封使用技术要求和安装说明
------分体式机械密封------
1、安装机械密封部位的轴(或轴套)的技术要求应按以下规定:
2、安装旋转环辅助密封圈的轴(或轴套)的端部应按图1 倒角。

在不允许有倒角的情况下,可使用图1 所示的安装过渡环。

3、与静止环辅助密封接触部分的粗糙度及倒角应按图2 的规定。

4、密封腔体与密封端结合的定位端面对轴(或轴套)表面的跳动公差按如下规定:
5、密封零件、轴表面、密封腔体必须清洗干净,并保证密封液管路畅通。

6、在安装密封的轴、腔体及压盖等与辅助密封圈接触处均匀涂抹润滑脂(注:对乙丙橡胶
或介质不允许注入
润滑油的情况下,可涂抹动、植物油,橡胶专用润滑脂或水)。

7、按照设计的工作高度将机械密封安装到位,上压盖螺栓,采用对角线交叉方式均匀拧紧。

8、安装后用手盘动旋转环,保证灵活转动,并有一定浮动性。

然后进行静压试验和动压试
验,之后方可投入
使用。

9、操作注意事项:
a、设备运转时应注意观察控制仪表是否正常、设备有无异响及过热等现象。

b、运行初期注意密封的泄漏情况,一般情况下,初始泄漏可能偏大,但经过一段时间的跑
合,泄漏会减小
甚至接近为零。

c、试运转中,应注意设备的振动和声音的变化。

由于轴和机壳的热膨胀差异,机器可能出
现振动,在这种
情况下,会诱发密封故障。

这时应停机并对管线、联轴器、地脚螺钉等部分再次加以调节和加固。

机械密封的安装和使用

机械密封的安装和使用


密封面上有环状沟纹是由于密封表面汽化 的结果(密封腔中仍为液态),那么,表 面灼伤,产生热裂纹则是密封腔中液体已 经汽化或抽空,即摩擦副属于干或半干摩 擦,表面温度急剧升高,摩擦副过热,一 旦液体重新出现,摩擦副被急剧冷却,产 生很大的温度应力。对于导热性好和强度 高的材料(如WC),出现擦亮和变色的痕 迹。有时在密封表面出现裂纹,对导热性 差,强度低的材料(堆焊)表面出现径向 裂纹。 无论哪中材料在环表面都会出现环 状沟纹。
(十六)泵振动过大的失效现象





泵振动过大没有明显失效现象,但对密封的 可靠性和使用寿命有很大的影响,其程度取 决于振动的程度。 1、密封工作不稳定,有时两端面打开(尤其 是平衡型机封),泄漏量大,缩短使用寿命。 2、机械杂质易进入端面,加剧磨损。 3、摩擦痕迹大于端面宽度。 4、轴套和辅圈磨损加快。 5、传动机构易损坏失效。
3、与电机的同心度




电机单独运转时,其振幅不超过 0.03mm 工作温度下泵与电机的同心度:轴向 0.08mm,径向0.10mm 立式泵采用的刚性联轴器同心度:轴向 0.04mm,径向0.05mm 4、泵运转时双振恒值最大不超过 0.06mm
(二)安装密封前要了解泵及介质情况



1、泵型号及结构、支承方式(悬臂或双支 承)、转速、转向及泵安装方面的情况。 2、泵内介质性质:如粘度、润滑性、汽化 压力、腐蚀性以及是否含机械杂质、出现 结晶等。 3、泵的工作情况:工作温度、进出口压力, 密封箱中的压力、温度,采取何种辅助设 施,泵运转中的振动,泵是连续还是间断 运转等。 了解上述情况后,再检查配备的密封型式、 结构参数、零件材料以及辅助设施是否合 适。一旦密封失效,对分析原因也是必须 的。

机械密封的正确使用及安装、检修

机械密封的正确使用及安装、检修

机械密封的正确使用及安装、检修一、密封点作为密封装置的机械密封,组装在机器上后,其密封点有四个即:(1)磨擦副端面之间;(2)动环与轴(或轴套)之间;(3)静环的密封圈部分(4)法兰与密封箱端面间。

(注:轴肩垫或轴头垫一般算作泵的密封点,不计算在内)为了防止这些部位的泄漏,保持运行的稳定,机械密封必须满足正确的使用条件,影响它的因素较多,一般要求做到:(1)机械密封的使用、保管方法必须正确;(2)安装机械密封的机器精度要满足设计要求;(3)正确的安装、运行、停止、操作正确;(4)故障及对其采取的措施恰当。

为此,对所有这些方面作详细的说明是不可能的,现仅就重要事项予以叙述,以达到机械密封的正确使用。

二、机械密封的安装位置为了保证机械密封稳定的运行、长寿命和低泄漏性能,将它正确地安装在机器上是十分重要的。

安装时必须注意的事项:(1)部件的确认把机械密封安装到机器上时,安装前要很好的与总装配图相对照,确认零件是否已准备齐全,这时要注意密封磨擦副密封面、密封圈等有无伤痕、缺损等异常现象,还要注意与填料、密封圈(O环)等相接触的轴或轴套表面、法兰等部件上有无伤痕,若发现有异常的现象,则必须更换或修理后再使用。

在实际进行安装时,不要将超过需要的零件带到现场,这样,安装完毕后零件如有剩余,则是安装时有了漏装的地方;若零件不足,则意味着不必要的地方也组装上了零件,这也就起到了在安装时自检的作用(有人认为一个好的装配工是不需要图纸和其它标记,这是错误的。

那他只是个熟练工不是个好检修工)。

(2)安装位置安装要领随机械密封型式、机器种类的不同而不同,这里不再赘述。

三、安装的技术要求机械密封是属于较高精度的机械部件,对其正确的安装与操作对它的使用寿命有大大的影响。

我们一般按照石油化工部规定的标准。

安装机械密封的泵与机械密封配合部分的技术要求如下:1、轴弯曲度:最大不大于0.05毫米;2、转子振摆:动环密封圈处的轴套附近不大于0.06毫米;3、轴的轴向窜动量不允许超过±0.5毫米,如果带轴套,不允许轴套有松动;4、联轴器的找正误差:对于齿式联轴器不大于0.08~0.10毫米(P2008C),对于弹性联轴器不大于0.05~0.06毫米;(习惯做法端跳<0.05,径跳<0.10)< span=''>;5、压盖(静环座)与密封配合止口对轴中心线的同心度允差0.05毫米,与垫片接触的平面对中心线的垂直度值允差0.03~0.05毫米,如果达不到要求,密封腔要进行加工;6、安装动环密封圈的轴套端部,以及安装静环密封圈的压盖(或壳体)的端部应倒角,并修光滑。

机械密封的安装与使用要求

机械密封的安装与使用要求

机械密封的安装与使用要求1、机械密封对机器精度的要求(以泵用机械密封为例)(1)安装机械密封部位的轴(或轴套)的径向跳动公差最大不超过0.04~0.06MM。

(2)转子轴向窜动不超过0.3MM。

(3)密封腔体与密封端盖结合的定位端面对轴(或轴套)表面的跳动公差最大不超过0.04~0.06MM。

2、密封件的确认(1)确认所安装的密封是否与要求的型号一致。

(2)安装前要仔细地与总装图对照,零件数量是否齐全。

(3)采用并圈弹簧传动的机械密封,其弹簧有左、右旋之分,须按转轴的旋向来选择。

3、安装(1)安装尺寸的确定:安装时,应按产品的使用说明书或样本,保证机械密封的安装尺寸。

(2)装入前,轴(轴套)、压盖应无毛刺,轴承状况良好;密封件、轴、密封腔、压盖都应该清洗干净。

为减少摩擦阻力,轴上安装机械密封的部位要薄薄地涂上一层油,以进行润滑,考虑到橡胶O形圈的相溶性,若不宜用油,可涂肥皂水。

浮装式静环不带防转销的结构,不宜涂油,应干式装入压盖。

(3)先将静环与压盖一起装在轴上,注意不要与轴相碰,然后将动环组件装入。

弹簧座或传动座的紧定螺钉应分几次均匀拧紧。

在未固定压盖之前,用手推补偿环作轴向压缩,松开后补偿环能自动弹回无卡滞现象,然后将压盖螺拴均匀地锁紧。

4、使用(1)当输送介质温度偏高、过低、或含有杂质颗粒、易燃、易爆、有毒时,必须采取相应的阻封、冲洗、冷却、过滤等措施。

(2)运转前用手盘车,注意转矩是否过大,有无擦碰及不正常的声音。

(3)注意旋向,联轴器是否对中,轴承部位的润滑油加法是否适当,配管是否正确。

(4)运转前首先将介质、冷却水阀门打开,检查密封腔内的气体是否全排出,防止静压引起泄漏,然后开机运行。

(5)开车后工作是否正常稳定,有无因轴转动引起的异常转矩,以及异常响声和过热现象。

机械密封安装和使用要求范文

机械密封安装和使用要求范文

机械密封安装和使用要求范文机械密封是现代工业领域中常见的一种密封方式,它被广泛应用于各种设备和机械设备中,如泵、压缩机、搅拌机等。

机械密封的安装和使用是保证设备正常运行和延长设备寿命的重要环节。

下面将对机械密封的安装和使用要求进行详细介绍。

一、机械密封的安装要求1. 安装前的准备工作:在进行机械密封的安装前,首先要对设备进行清洗和检查,确保设备内部没有杂质和残留物,以免对机械密封的安装和使用造成影响。

同时,还要检查设备的轴承和轴承座是否正常,保证轴承运转灵活。

2. 密封面处理:机械密封的密封面是保证密封效果的重要部分,所以在安装前要对密封面进行处理。

常见的处理方法有研磨和打磨,目的是使密封面平整光滑,并且能够达到一定的精度要求。

在进行处理时,要注意不要过度研磨或过度打磨,以免对密封面造成损坏。

3. 密封部件安装:机械密封通常由密封环、填料环、活塞、弹簧等部件组成。

在进行安装时,要先将密封环放置在设备的密封槽中,并确保密封环与轴的配合间隙适当;然后将填料环安装在密封环中,注意填料环的填充量不要过多或过少;最后将活塞和弹簧安装在填料环上,保证活塞运动灵活,并且弹簧能够提供足够的压力。

4. 密封效果检测:在机械密封安装完成后,要进行密封效果的检测。

首先要检查密封面是否有泄漏现象,可以通过目测或者使用检漏仪进行检测;其次要检查设备的运行情况,确保设备正常运转,并且密封效果良好;最后要检查密封部件是否有异常磨损或损坏,如果有需要及时更换或修理。

二、机械密封的使用要求1. 使用环境要求:机械密封的使用环境对其密封效果和使用寿命有很大影响。

在使用机械密封时,要保持密封环境干燥、清洁,避免灰尘与杂质进入密封部件,影响密封效果。

同时,还要避免机械密封长时间处于高温或低温环境下,以免密封材料受损。

2. 使用条件要求:机械密封的使用条件对其密封效果和稳定性有一定的要求。

在使用机械密封时,要避免过大的轴向或径向力,以免对密封部件造成过大的应力;同时要避免频繁的启停和振动,以免对机械密封的使用寿命造成影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机械密封安装和使用要求
示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
机械密封安装和使用要求示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。

1)必须按工况条件与主机情况选择适宜型号的机械密
封与材料匹配,才能确保机封正常运转及使用寿命。

2)安装机械密封部位的轴(轴套)的径向跳动公差应
≤0.04mm,转子的轴向窜动量≤0.1mm。

3)安装机械密封静止环的密封端盖(或壳体),定位
端面对轴的垂直度≤0.04mm。

4)机械密封在安装时,必须将轴(轴套)、密封腔
体、密封端盖及机械密封本身清洗干净,防止任何杂质进
入密封部位。

5)当输送介质温度偏高、过低、或含有杂质颗粒、易
燃、易爆、有毒时,必须参照机械密封有关标准,采取相
应的阻封、冲洗、冷却、过虑等措施。

6)机械密封安装时,应有适当的润滑。

按产品安装说明书,保证机械密封的安装尺寸。

7)设备在运转前必须充满介质,以防止干摩擦而使密封失效。

8)样本中单弹簧传动的机械密封,应合理选择弹簧旋向,一般从静止环端看,轴转向为顺时针时,应选右旋弹簧。

反之则选左弹簧。
