TD—LTE与TD—SCDMA系统之间干扰分析与排查
５ ． 小区负荷检查 ： 检查本小区和邻 区负荷 ，当小区负载太 高时，本来可 以接入本小区的 ｕ Ｅ接 入邻 区，导致 的干扰 。当 小 区负载太高时 ，本小区 Ｕ Ｅ上 行功 率过 高，对邻 区造成的干 扰。 缩小小区覆盖区域， 调 整天 线方位角或者对小 区进行扩容 就可解决 。 四 、Ｌ Ｔ Ｅ Ｔ Ｄ Ｄ Ｆ Ｄ Ｄ共模 基站 干扰排查思路 １ ． 记录这个合路器 的编 号或条码信息 ， Ｆ Ｄ Ｄ基站和 Ｔ Ｄ Ｄ基 站 的版本信息 ， 在 问题站 点，保持出问题 时的状态 ，多次记 录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ和每 子帧 的 Ｓ Ｉ Ｎ Ｒ 。观察是否跳动 。同时记录 Ｆ Ｄ Ｄ 和Ｔ Ｄ Ｄ的 Ｔ Ｓ Ｓ Ｉ的值 ，更改该站点 Ｔ Ｄ Ｄ基站的频段 ，设置在 ２ ６ Ｏ ５频点 。 记录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ和每子帧的 Ｓ Ｉ Ｎ Ｒ 。 改 回原 问题频点 ， 降低 Ｔ Ｄ Ｄ的小区功率 ５ ｃ ｌ Ｂ ，记录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ 和Ｔ Ｄ Ｄ的 Ｔ Ｓ Ｓ Ｉ ； 恢复原有 Ｔ Ｄ Ｄ小区功率 ，降低 Ｆ Ｄ Ｄ的小 区功率 ５ ｄ Ｂ ，记录 Ｆ Ｄ Ｄ 的Ｒ Ｓ Ｓ Ｉ ，记录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ 和Ｆ Ｄ Ｄ的 Ｔ Ｓ Ｓ Ｉ ； 恢复原有 Ｆ Ｄ Ｄ小 区 功率，关闭 Ｆ Ｄ Ｄ小区的 Ｒ Ｒ Ｕ功放 ，记录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ 。 ２ ． 将 Ｔ Ｄ Ｄ 功放 （ 一个站点 的 ３个小区，逐个通道 关闭）， 记录记录 Ｆ Ｄ Ｄ的 Ｒ Ｓ Ｓ Ｉ ，将 问题站点恢复到原有状态 ，再次记 录Ｆ Ｄ Ｄ 上行 的 Ｎ Ｉ 和Ｓ Ｉ Ｎ Ｒ的两 个 测 量 值 ，同 时 记 录 Ｆ Ｄ Ｄ 和 Ｔ Ｄ Ｄ 的Ｔ Ｓ Ｓ Ｉ的值重启一下 问题 站点的 Ｆ Ｄ Ｄ的基站 （ 包括 Ｂ Ｂ Ｕ和 Ｒ Ｒ ｕ ）。重新接入 Ｆ Ｄ Ｄ Ｕ Ｅ ，测试一下近场流量 （ Ｒ Ｓ Ｒ Ｐ在 ７ ５ 左右 的 点）。记录上行 的 Ｓ Ｉ Ｎ Ｒ的值 ，和 Ｂ Ｌ Ｅ Ｒ值，分 开记录各个子帧 的值 （ 截屏 ）。看看故障是否依然稳定复现 ，重启一下 问题站 点的 Ｔ Ｄ Ｄ的基 站 （ 包括 Ｂ Ｂ Ｕ和 Ｒ Ｒ Ｕ ）。 ３ ． 重新接入 Ｆ Ｄ Ｄ Ｕ Ｅ ，测试 一下近场 流量 （ Ｒ Ｓ Ｒ Ｐ在 ７ ５左右 的点）。记录上行 的 Ｓ Ｉ Ｎ Ｒ的值 ，和 Ｂ Ｌ Ｅ Ｒ 值 ，分开记录各个子 帧 的值 （ 截屏 ）。看看故障是否依然稳定复现 ，如果确认是互 调 问题 ，需上站定位，天面排查 ， 先 检查天线和合路器之间 的 射频线缆 ， 两边 的连接是否正常，是否紧 固如果确认是互调 问 题 ，需 上 站 定 位 ，上 天 面 排 查 ，先检 查天 线 和 合 路 器 之 间的 射 频线缆 ，两边 的连接是否正常，是否紧固，再检 查 Ｆ Ｄ Ｄ Ｒ Ｒ Ｕ到 合路器 的射频线缆 ， 两边的连接是否正常， 是否紧 固交换合路 器输 出端 （ 合路端 ）的两个通道的安装关系，将合路器到天线 跳线进行交换 ，记录 Ｒ Ｓ Ｓ Ｉ ，恢复原装配关系 ， 再 次记录 Ｒ Ｓ Ｓ Ｉ 。 ４ ． 交换合路器输入端的 Ｆ Ｄ Ｄ 输 入的两个通道 的安装关系 ， 记录 Ｒ Ｓ Ｓ Ｉ ，恢复原装配关系 ，再次记录 Ｒ Ｓ Ｓ Ｉ ，交换合路器输 入端 的 Ｔ Ｄ Ｄ输 入的两个通道 的安装关系 ，记录 Ｒ Ｓ Ｓ Ｉ ，恢复原 装配关系 ，再次记录 Ｒ Ｓ Ｓ Ｉ ，更换认为好 的合路器 ， 再 次记录 Ｒ
LTE干扰现状、原因分析及解决方案介绍
LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。
l 系统内干扰：系统内干扰通常为同频干扰。
TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。
这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。
l 系统间干扰：系统间干扰通常为异频干扰。
世上没有完善的无线电放射机和接收机。
科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。
因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。
主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。
l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。
l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。
l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。
系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。
l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。
TD—LTE系统干扰分析

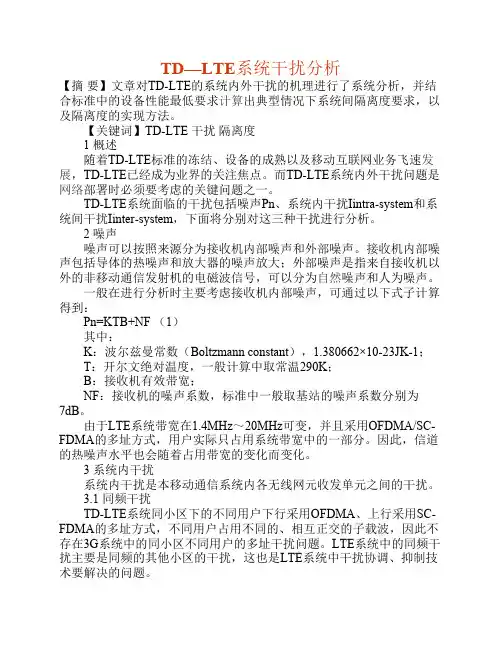

TD—LTE系统干扰分析【摘要】文章对TD-LTE的系统内外干扰的机理进行了系统分析，并结合标准中的设备性能最低要求计算出典型情况下系统间隔离度要求，以及隔离度的实现方法。
【关键词】TD-LTE 干扰隔离度 1 概述 随着TD-LTE标准的冻结、设备的成熟以及移动互联网业务飞速发展，TD-LTE已经成为业界的关注焦点。
而TD-LTE系统内外干扰问题是网络部署时必须要考虑的关键问题之一。
TD-LTE系统面临的干扰包括噪声Pn、系统内干扰Iintra-system和系统间干扰Iinter-system，下面将分别对这三种干扰进行分析。
2 噪声 噪声可以按照来源分为接收机内部噪声和外部噪声。
接收机内部噪声包括导体的热噪声和放大器的噪声放大；外部噪声是指来自接收机以外的非移动通信发射机的电磁波信号，可以分为自然噪声和人为噪声。
一般在进行分析时主要考虑接收机内部噪声，可通过以下式子计算得到： Pn=KTB+NF （1） 其中： K：波尔兹曼常数（Boltzmann constant），1.380662×10-23JK-1； T：开尔文绝对温度，一般计算中取常温290K； B：接收机有效带宽； NF：接收机的噪声系数，标准中一般取基站的噪声系数分别为7dB。
由于LTE系统带宽在1.4MHz～20MHz可变，并且采用OFDMA/SC-FDMA的多址方式，用户实际只占用系统带宽中的一部分。
因此，信道的热噪声水平也会随着占用带宽的变化而变化。
3 系统内干扰 系统内干扰是本移动通信系统内各无线网元收发单元之间的干扰。
3.1 同频干扰 TD-LTE系统同小区下的不同用户下行采用OFDMA、上行采用SC-FDMA的多址方式，不同用户占用不同的、相互正交的子载波，因此不存在3G系统中的同小区不同用户的多址干扰问题。
LTE系统中的同频干扰主要是同频的其他小区的干扰，这也是LTE系统中干扰协调、抑制技术要解决的问题。
移动通信网络中TD—LTE的干扰分析
移动通信网络中TD—LTE的干扰分析本文对移动通信网络系统中TD-LTE的干扰进行了分析，并结合实际案例阐述了干扰的分类、处理流程和定位方法，有助于我们快速有效检查、定位和处理干扰。
标签：TD-LTE；干扰；排查；定位；流程1 概述随着国家“宽带中国”战略的实施，我国4G发展速度走上了快车道。
目前移动通信运营商主要建设的是4G网络，但是系统中并存着2G、3G系统，即GSM、TD-SCDMA和TD-LTE同时并存运行。
TD-LTE作为最新部署的高速数据无线接入网络，在建设时基于成本等因素一定要考虑系统间共存、共址的情况，也必然会出现共存和共址情况下的干扰问题。
干扰会导致系统整体性能下降，严重时系统甚至无法工作，因此探讨如何减少甚至避免干扰是组网建设时必须考虑的问题，其意义就不言而喻。
2 TD-LTE干扰的分类尽管TDD的频谱资源丰富【TD-LTE可用频段有2300 ～2400MHz （Released）、2570 ～2620MHz （Released）、2500 ～2690MHz （China/U.S.A.）、1880 ～1920MHz （2011Q3）、3400 ～3600MHz、3600 ～3800MHz】，但是日常使用中还是会遇到掉话/掉线、无法接入、业务速率低、话音/画面质量差、切换成功率低等等网络质量下降的干扰现象。
从TD-LTE系统的机制原理来分析，干扰可分为系统内部的干扰和系统外部的干扰。
LTE的同频组网时通常会出现小区内的干扰和小区间的干扰。
LTE特有的OFDMA接入方式，使本小区内的用户信息承载在相互正交的不同载波上，从而发生小区内的干扰。
而小区间的干扰是指所有的干扰来自其他的小区，LTE同频组网时，小区间干扰比较严重，导致位于小区边缘的用户数据吞吐量急剧下降，用户感受差。
可见小区间的干扰是LTE同频组网面临的显示问题，示意图如下图1：系统内的干扰通常是由于设备故障、覆盖问题以及不合理的PCI规划所引起的。
TD—LTE系统间干扰问题分析及解决办法
TD—LTE系统间干扰问题分析及解决办法【摘要】TD-LTE是3G的下一代演进技术，该技术将在未来中国移动网络中承担越来越重要的角色。
但TD-LTE系统网络建设中，不可避免地与其他系统间产生干扰，如何解决好TD-LTE系统间干扰问题是目前TD-LTE系统建设的重点问题。
本文就TD-LTE系统间干扰问题展开分析，并提出了相应的解决办法。
【关键词】TD-LTE；系统间干扰；杂散干扰；阻塞干扰；解决办法1.概述TD-LTE是我国具有自主知识产权的移动通信技术标准，是下一代移动通信网络的主流技术之一，也是3G的演进技术，它可以提供比3G更高的带宽和更优的用户感受。
然而TD-LTE标准仍在不断演进之中，仍有很多的技术瓶颈和问题需要被深入研究，现有的频率也将和TD-LTE在未来一段时间内并存。
因此，为了推进TD-LTE终端产品尽快成熟，加快商用化进展，就需要对TD-LTE系统间的干扰问题进行深入研究。
2.干扰分析方法移动通信系统间干扰分析的基本方法有两种：静态蒙特卡罗仿真方法和基于最小耦合损耗计算的确定性分析法。
静态蒙特卡罗系统仿真法是以快照式仿真方法，通过复杂、精确的迭代计算出不同场景不同指标下一系统受到另一系统干扰后的性能变化情况，包括基站和移动台、移动台和基站以及移动台和移动台之间的干扰研究。
该文采用确定性分析方法分析异系统共址的干扰情况。
该方法基于3GPPTS36.101和3GPPTS36.104等协议所规定的阻塞和杂散指标要求、各系统具体发射功率以及被干扰系统的灵敏度下降要求，得到满足要求的隔离度，最后结合空间隔离理论，计算出空间隔离距离。
3.TD-LTE系统间干扰问题分析3.1分析方法根据协议规定的系统抗阻塞和杂散指标要求，以及各系统的参数，分别计算出规避阻塞干扰和杂散干扰所需要的隔离度。
然后根据水平和垂直隔离度计算公式，将隔离度换算成水平和垂直的隔离距离。
具体分析如下：（1）杂散干扰分析根据协议查出干扰源的杂散指标SdBm/BWm，其中BWm为指标的测量带宽。
TD-LTE同频干扰影响的实测及优化措施
TD-LTE同频干扰影响的实测及优化措施摘要:TD-LTE系统对用户的通信质量及数据传输速率提出了更高的要求，而TD-LTE系统的频谱资源有限。
因此，为提高频率利用率，常常采用同频组网技术。
本文对TD-LTE系统的抗干扰措施进行了分析，并对TD-LTE同频干扰影响的实测及优化措施进行了详细的介绍。
关键词:TD-LTE；同频干扰；优化0 引言随着我国国民经济的快速发展，人们对高质量的移动通信服务需求日益迫切，对数据传输速率的要求也越来越高。
TD-LTE系统作为实现4G网络的核心技术，具有上网速度快、通信质量高等优点。
由于TD-LTE系统频谱资源有限，同频组网技术成为了提高频率资源利用率、增加系统的容量主要技术之一，但是也带来了同频干扰的问题，对TD-LTE系统提出了巨大的挑战。
基于此，笔者进行了相关介绍。
1 TD-LTE的抗系统内干扰的措施TD-LTE是时分双工的通信系统，系统传输带宽可为1.4、5、10、15、20MHz。
为了提高频谱利用率，TD-LTE系统采用同频组网技术，即所有蜂窝小区的工作频带范围相同。
尽管TD-LTE中采用OFDMA技术，即小区中的每个用户所使用的是系统工作频带内的随机离散的正交的若干子载波，但处于不同小区的UE可能由于资源分配的问题导致在某些子载波上的“碰撞”，这就是TD-LTE同频组网带来同频干扰的问题。
由于TD-LTE的同频组网，处于小区边缘的用户设备(UE)在上行和下行时所受邻区同频信号的干扰要比处于小区中心的UE严重得多，这将严重影响边缘UE的覆盖、信干噪比(SINR)、数据速率和用户体验。
同频干扰对TD-LTE系统的网络规划设计、安装施工和参数设置等方面都提出了挑战。
为了解决干扰问题，3GPP为TD-LTE提出了干扰随机化、软频率复用、部分功率控制、干扰消除、基于HII和OI的上行小区间的干扰协调技术(inter cell interference coordination，ICIC)等技术。
