笔记本摄像头基本原理和工艺流程
摄像头的工作原理
摄像头的工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于监控系统、摄影、视频会议等领域。
它通过光学和电子技术将光信号转换为电信号，然后将电信号传输到其他设备进行处理和显示。
下面将详细介绍摄像头的工作原理。
1. 光学部分：摄像头的光学部分主要由镜头和光敏元件组成。
镜头负责聚焦光线，使其能够准确地投射到光敏元件上。
光敏元件通常采用CMOS或CCD技术，它们能够将光信号转换为电信号。
2. 光信号转换为电信号：当光线通过镜头进入光敏元件时，光敏元件会根据光的强度和颜色产生相应的电信号。
对于CMOS传感器，它将光信号转换为电荷，并通过一系列的电路将电荷转换为电压信号。
对于CCD传感器，光信号会在感光元件上形成电荷，然后通过电荷耦合设备转换为电压信号。
3. 信号处理：摄像头的信号处理部分对电信号进行放大、滤波和数字化处理。
放大电路可以增加信号的强度，滤波电路可以去除噪声和干扰。
数字化处理将模拟信号转换为数字信号，以便后续的存储和传输。
4. 数据传输：经过信号处理后，数字信号可以通过不同的接口进行传输。
常见的接口包括USB、HDMI、网络接口等。
通过这些接口，摄像头可以将图像和视频数据传输到计算机、显示器或网络设备上进行显示、存储或传输。
5. 控制和调节：摄像头通常具有各种控制和调节功能，例如调节焦距、曝光时间、白平衡、对比度等。
这些功能可以通过摄像头的控制接口或软件进行设置和调整，以满足不同场景下的需求。
总结：摄像头的工作原理可以简单概括为光学部分将光信号转换为电信号，信号处理部分对电信号进行处理和数字化，然后通过接口进行传输。
摄像头的工作原理的详细过程包括光学部分的镜头聚焦和光敏元件的转换，信号处理部分的放大、滤波和数字化处理，以及数据传输和控制调节等步骤。
这些步骤共同作用，使得摄像头能够准确地捕捉图像和视频，并将其传输到其他设备上进行处理和显示。
摄像头工作原理

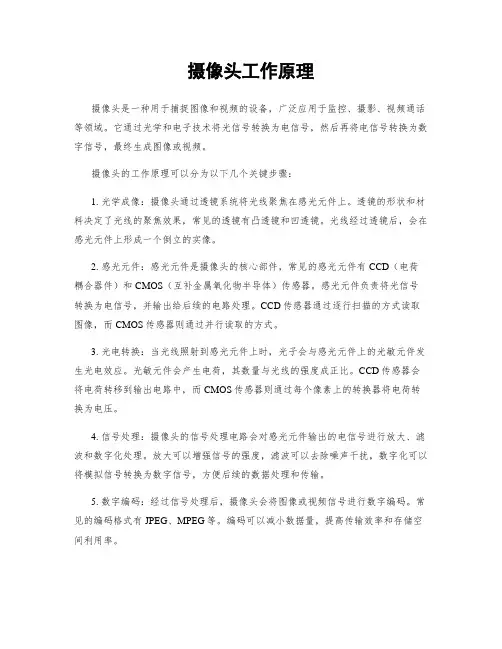

摄像头工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于监控、摄影、视频通话等领域。
它通过光学和电子技术将光信号转换为电信号，然后再将电信号转换为数字信号，最终生成图像或视频。
摄像头的工作原理可以分为以下几个关键步骤：1. 光学成像：摄像头通过透镜系统将光线聚焦在感光元件上。
透镜的形状和材料决定了光线的聚焦效果，常见的透镜有凸透镜和凹透镜。
光线经过透镜后，会在感光元件上形成一个倒立的实像。
2. 感光元件：感光元件是摄像头的核心部件，常见的感光元件有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。
感光元件负责将光信号转换为电信号，并输出给后续的电路处理。
CCD传感器通过逐行扫描的方式读取图像，而CMOS传感器则通过并行读取的方式。
3. 光电转换：当光线照射到感光元件上时，光子会与感光元件上的光敏元件发生光电效应。
光敏元件会产生电荷，其数量与光线的强度成正比。
CCD传感器会将电荷转移到输出电路中，而CMOS传感器则通过每个像素上的转换器将电荷转换为电压。
4. 信号处理：摄像头的信号处理电路会对感光元件输出的电信号进行放大、滤波和数字化处理。
放大可以增强信号的强度，滤波可以去除噪声干扰，数字化可以将模拟信号转换为数字信号，方便后续的数据处理和传输。
5. 数字编码：经过信号处理后，摄像头会将图像或视频信号进行数字编码。
常见的编码格式有JPEG、MPEG等。
编码可以减小数据量，提高传输效率和存储空间利用率。
6. 数据传输：编码后的图像或视频信号可以通过各种方式进行传输，例如通过USB接口连接到电脑、通过网络传输等。
传输的方式取决于摄像头的类型和应用场景。
7. 图像处理：接收到摄像头传输的图像或视频信号后，我们可以通过图像处理算法对其进行进一步的处理，例如增强对比度、降噪、边缘检测等。
这些处理可以提高图像质量和视觉效果。
总结起来，摄像头的工作原理包括光学成像、感光元件、光电转换、信号处理、数字编码、数据传输和图像处理等关键步骤。
笔记本电脑摄像头技术简介
Camera Module 元件分佈
※ 除了這些元件外，剩下的大多是電容、電阻或電感之類的被動元件。
Lens 模組簡介
Lens是用來將影像捕捉後呈現 在Sensor上的重要原件，Lens的 品質與影像的呈現有著相當大的關 係。 組成Lens的相關元件如下： IR Filter： 用來過濾紅色以外的光線，因 紅外線會影響到Sensor的感應，且 人眼本來就看不到紅色以外的光線， 所以利用IR filter來過濾紅外線。 Cover Glass： 防護用玻璃層，用以隔離IR filter與Sensor。 Image Plane： 影像呈現的區域。
※ 因為EEPROM使用的I2C介面有著高相容性，且業界普遍皆 使用I2C來當作IC的溝通介面，所以目前許多的Camera Module還是使用EEPROM來儲存Firmware code，但近年來 FLASH提供了相當多EEPROM沒有的優點，所以已經有些許 Camera Module逐漸的導向使用FLASH來儲存Firmware code。
USB Introduction
※ USB全名為Universal Serial Bus，中文稱為通用序列匯流排。 ※ 此協定於1995年被提出。 ※ 1996年正式推出1.0版本，1998年修訂為1.1版。 ※ 2001年為USB 2.0正式推出。 ※ 由Compaq、IBM、Intel、Microsoft、NEC等大廠所推廣。 ※ 目前預計在2009年推出最新規格的 USB 3.0。
External knowledge
USB 3.0： USB 3.0目前已有計畫推出，但實際上的規格與推出日期至今還 未能確定，目前非官方的訊息指出，USB 3.0將會把速度拉至 4.8 G bps（為USB 2.0 的十倍），並且將採用光纖電纜當傳輸媒介，不過線 長將由原本的5公尺減為2公尺。 USB 3.0的出現，將能讓影像傳輸的頻寬大幅提昇，往後運用在 Camera上，將可使影像擁有更高的解析度，更快速的Frame Rate，即 使運用在家內的防盜攝影機，錄取畫質極高的影像，USB 3.0的頻寬依 然綽綽有餘。
摄像头的工作原理说明加电路图
摄像头的工作原理说明加电路图随着中国网络事业的发展（直接的说，电脑的外部环境的变化→宽带网络的普及），大家对电脑摄像头的需求也就慢慢的加强。
比如用他来处理一些网络可视电话、视频监控、数码摄影和影音处理等。
话说回来，由于其的相对价格比较低廉（数码摄象机、数码照相机），技术含量不是太高，所以生产的厂家也就多了起来，中国IT市场就是如此，产品的质量和指标也就有比较大的差距。
一、首先来看看感光材料一般市场上的感光材料可以分为：CCD（电荷耦合）和CMOS（金属氧化物）两种。
前一种的优点是成像像素高，清晰度高，色彩还原系数高，经常应用在高档次数码摄像机、数码照相机中，缺点是价格比较昂贵，耗功较大。
后者缺点正好和前者互普，价格相对低廉，耗功也较小，但是，在成像方面要差一些。
如果你是需要效果好点的话，那么你就选购CCD元件的，但是你需要的￥就多一点了！二、像素也是一个关键指标现在市面上主流产品像素一般在130万左右，早些时候也出了一些10-30万左右像素的产品，由于技术含量相对较低效果不是很好，不久就退出历史舞台了。
这个时候也许有人会问，那是不是像素越高越好呢？从一般角度说是的。
但是从另一个方面来看也就不是那么了，对于同一个画面来说，像素高的产品他的解析图象能力就更高，呵呵，那么你所需要的存储器的容量就要很大了。
不然……我还是建议如果你选购的时候还是选购市面上比较主流的产品。
毕竟将来如果出问题了保修也比较好。
三、分辨率是大家谈的比较多的问题我想我没有必要到这里说分辨率这个东东了，大家最熟悉的应该就是：A：你的显示器什么什么品牌的。
分辨率可以上到多高，刷新率呢？B：呵呵，还好了，我用在1024*768 ，设计的时候就用在1280*1024。
玩游戏一般就800*600了。
但是摄像头的分辨率可不完全等同于显示器，切切的说，摄像头分辨率就是摄像头解析图象的能力。
现在市面上较多的CMOS的一般在640*480，有是也会在8 00*600。
摄像头工作原理
摄像头工作原理摄像头是一种用于捕捉图象和视频的设备，广泛应用于安防监控、摄影、视频通话等领域。
它通过光学和电子技术实现图象的采集和传输。
在本文中，我们将详细介绍摄像头的工作原理。
1. 摄像头的组成部份摄像头主要由以下几个组成部份构成：1.1 透镜系统：透镜系统负责将光线聚焦到传感器上，通常由多个透镜组成，以实现对焦和光学变焦等功能。
1.2 图象传感器：图象传感器是摄像头的核心部件，负责将光信号转换为电信号。
常见的图象传感器有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。
1.3 信号处理器：信号处理器负责对图象传感器采集到的电信号进行处理和优化，包括增强图象质量、去噪、调整亮度和对照度等。
1.4 接口：摄像头通常通过USB、HDMI、网络等接口与计算机或者其他设备连接，以传输图象和控制命令。
2. 摄像头的工作原理2.1 光学成像：当光线通过透镜系统进入摄像头时，透镜会将光线聚焦到图象传感器上。
透镜的形状和位置决定了成像的特性，如视角、景深和畸变等。
2.2 光电转换：图象传感器接收到通过透镜系统聚焦的光线后，会将光信号转换为电信号。
在CCD传感器中，光信号会通过光电二极管转换为电荷，然后通过电荷耦合器件传输到输出端。
而在CMOS传感器中，光信号直接通过像素电路转换为电信号。
2.3 信号处理：传感器输出的电信号经过信号处理器进行放大、去噪和色采校正等处理，以提高图象质量。
信号处理器还可以根据设定的参数调整图象的亮度、对照度和饱和度等。
2.4 数据传输：处理后的图象数据通过摄像头的接口传输到计算机或者其他设备。
传输方式可以是有线的（如USB、HDMI）或者无线的（如Wi-Fi、蓝牙）。
3. 摄像头的工作模式摄像头可以根据工作模式的不同分为实时模式和存储模式。
3.1 实时模式：在实时模式下，摄像头将采集到的图象通过接口实时传输到计算机或者其他设备上显示或者处理。
这种模式适合于视频通话、监控等需要实时观察图象的场景。
笔记本摄像头工作原理
◎ MTF
◎ Depth of field︰景深
◎ F/NO ◎ Distortion︰歪曲像差
鏡頭常用規格與專有名詞解
Aperture︰光圈 光圈（級數稱為f值），數字越小，表示光圈越大，如f/2比f/2.8光圈大一級（1.4倍為一 級）。f值等於焦距除以光圈入口瞳孔之直徑，最大光圈越大的鏡頭，鏡片直徑通常較大， 價格也較昂貴。 Coating︰鍍膜 鍍膜是在鏡頭表面鍍上非常薄的透明薄膜。目的是希望減少光的反射，增加透光率，並抑 低耀光、鬼影；不同顏色的鍍膜，也使的成像色彩平衡的不同。此外，鍍膜尚可延遲鏡片 老化、變色的時間。 Depth of field︰景深 當鏡頭對主體合焦時，在主體前後若干距離內的物體，也會成清晰影像，「景深」即是這 段前後皆清晰的距離範圍。白話一些，一張風景照片我們希望景深長些，就是希望包括前 景與背景都盡量清晰。光圈、鏡頭焦距、鏡頭與被攝物距離，都會影響景深。光圈越小、 鏡頭焦距越短、與被攝物距離越遠者，景深越長。
2. CMOS Module H/W Introduction
Backend Block
Backend 一般規格定義
◎ USB2.0 Interface ◎ USB Video Class
◎ Support Resolution
◎ Frame Rate ◎ Sensor Output Format YUY2/RAW Data ◎ JPEG Encoder Engine ◎ Audio CODEC
Thanks for your Attention!
MTF Modulation transfer function，以反差的概念來檢定鏡頭的鮮銳度。橫軸為以畫面為中 心的距離（越靠右邊表示畫面的邊緣），縱軸為反差大小，而MTF曲線分為不同空間頻率 （如10 line/mm, 30 line/mm等），前者越接近1，即反差特性良好；後者越接近1，就是 高解像力鏡頭。此外圖上一般畫有實線與虛線，分別代表畫面的上下軸、左右軸。 Vignetting︰周邊暗角 底片上曝光的光度，由中央到角落有減弱的情形，造成四周較暗的現象。Vignetting可能 是鏡頭造成之自然表現，或不當使用遮光罩或濾鏡造成。
摄像头的工作原理
摄像头的工作原理摄像头是现代科技中不可或缺的一部分，它可以将现实世界的图像转化为数字信号，从而实现图像的捕捉和传输。
在我们日常生活中，摄像头被广泛应用于手机、电脑、监控系统等设备中。
那么，摄像头是如何工作的呢？下面将详细介绍摄像头的工作原理。
一、光学成像1.1 光学透镜系统摄像头的光学透镜系统是实现成像的关键部分。
光线通过透镜系统聚焦在感光元件上，形成清晰的图像。
透镜的种类、结构和焦距等参数会影响图像的质量和成像效果。
1.2 光圈和快门光圈和快门也是摄像头的重要组成部分。
光圈控制进入镜头的光线量，快门控制光线进入感光元件的时间。
通过调节光圈和快门的大小和速度，可以实现对图像的曝光和清晰度的控制。
1.3 感光元件感光元件是摄像头中最核心的部件，它负责将光信号转化为电信号。
常见的感光元件有CMOS和CCD两种类型，它们都有自己的优缺点，但都能实现图像的捕捉和传输。
二、信号处理2.1 信号采集感光元件将光信号转化为电信号后，信号会经过模数转换器（ADC）进行数字化处理。
ADC会将模拟信号转换为数字信号，以便后续的处理和传输。
2.2 图像处理数字信号经过图像处理器进行处理，包括去噪、锐化、色彩校正等操作。
图像处理器能够提高图像的质量和清晰度，使得最终的图像更加真实和逼真。
2.3 数据传输处理后的数字信号通过传输线路传输到显示器或存储设备上。
传输线路的稳定性和传输速度会影响图像的实时性和清晰度，因此传输线路的设计和选择也是摄像头工作原理中的重要环节。
三、控制系统3.1 自动对焦摄像头通常会配备自动对焦功能，通过控制系统可以实现对焦的自动调节。
自动对焦系统会根据拍摄对象的距离和清晰度进行调整，确保图像的清晰度和焦点准确。
3.2 白平衡白平衡是摄像头的另一个重要功能，它可以调整图像中的色温，使得图像在不同光线条件下都能呈现真实的色彩。
通过控制系统对白平衡进行调整，可以避免图像偏色或过曝的情况发生。
3.3 曝光控制曝光控制是摄像头的关键功能之一，它可以根据光线强度和拍摄场景的需要调整光圈和快门，确保图像的曝光度适中。
摄像头的工作原理
摄像头的工作原理摄像头是一种用于捕捉图象或者视频的设备，广泛应用于安防监控、摄影、视频会议等领域。
它通过光学和电子技术的结合，将光信号转换为电信号，进而生成数字图象或者视频。
摄像头的工作原理主要包括以下几个步骤：1. 光学成像：摄像头通过镜头将光线聚焦在图象传感器上。
镜头通常由多个透镜组成，通过调整透镜的位置和焦距来实现对光线的聚焦和变焦功能。
聚焦后的光线通过光圈控制进入图象传感器。
2. 图象传感器：图象传感器是摄像头的核心部件，主要有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
CCD传感器通过光电效应将光信号转换为电荷信号，再通过摹拟信号处理电路转换为电压信号。
CMOS传感器则直接将光信号转换为电压信号。
两种传感器各有优劣，CMOS传感器在功耗和集成度上具有一定优势。
3. 信号处理：图象传感器输出的电信号经过摹拟信号处理电路进行放大、滤波和增强等处理，然后转换为数字信号。
数字信号经过数字信号处理器（DSP）进行数字滤波、降噪、增强等算法处理，最平生成高质量的数字图象或者视频。
4. 数据传输：生成的数字图象或者视频可以通过多种方式传输，常见的有USB、HDMI、网络传输等。
USB接口是最常见的摄像头接口，可直接连接到计算机或者其他设备上。
HDMI接口适合于高清视频传输，可连接到电视、显示器等设备上。
网络传输则可以通过网络连接将图象或者视频传输到远程设备进行监控或者存储。
5. 控制与处理：摄像头通常配备有控制芯片，可以通过软件或者硬件接口进行控制和配置。
用户可以通过摄像头的控制界面调整图象的亮度、对照度、色采等参数，以及设置自动对焦、白平衡等功能。
一些高级摄像头还具备人脸识别、运动检测等智能功能。
总结：摄像头的工作原理是通过光学和电子技术将光信号转换为数字图象或者视频。
它包括光学成像、图象传感器、信号处理、数据传输和控制与处理等步骤。
摄像头的工作原理的理解对于使用和选择合适的摄像头具有重要意义。
摄像头工作原理
摄像头工作原理摄像头是一种用于捕捉图象和视频的设备，广泛应用于安防监控、视频会议、摄影等领域。
它通过光学和电子技术将光信号转化为电信号，然后将电信号转化为数字信号，最平生成图象或者视频。
摄像头的工作原理可以分为以下几个步骤：1. 光学传感器：摄像头的核心部件是光学传感器，常用的光学传感器有CCD （电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。
光学传感器可以将光线转化为电荷或者电压信号。
2. 光学透镜系统：摄像头通常配备了透镜系统，用于聚焦光线。
透镜系统包括凸透镜、凹透镜、滤光片等组件，可以调节焦距和光线的通量。
3. 光电转换：当光线通过透镜系统进入光学传感器时，光线会击中光敏元件（CCD或者CMOS）。
光敏元件将光线转化为电荷或者电压信号。
在CCD传感器中，光线击中光敏元件后，电荷会被存储在像素单元中，然后逐行读取并转换为电压信号。
而在CMOS传感器中，每一个像素单元都有一个转换电路，可以直接将光线转化为电压信号。
4. 数字信号处理：经过光电转换后，摄像头会将电荷或者电压信号转化为数字信号。
数字信号处理器（DSP）负责对信号进行处理和优化，包括降噪、增强图象细节等。
5. 图象压缩：为了减小图象或者视频的文件大小，摄像头通常会对图象进行压缩。
常用的图象压缩算法有JPEG、H.264等。
6. 输出接口：摄像头可以通过不同的接口将图象或者视频输出给显示设备或者存储设备。
常见的接口有USB、HDMI、网络接口等。
7. 控制和配置：摄像头通常配备了控制和配置功能，可以通过软件或者硬件方式进行设置，例如调整暴光时间、对焦、白平衡等参数。
总结起来，摄像头的工作原理是通过光学传感器将光线转化为电信号，经过光电转换和数字信号处理后，最平生成图象或者视频。
摄像头还具有图象压缩、输出接口和控制配置等功能。
这些原理和技术的应用使得摄像头成为了现代社会中不可或者缺的设备之一。
摄像机工作原理
摄像机工作原理摄像机是一种用于捕捉、记录和传输图像的设备。
它通过光学和电子技术的结合，将光信号转换为电信号，并通过适当的信号处理和传输方式，将图像信息传递给显示设备或存储设备。
摄像机的工作原理可以分为以下几个步骤：1. 光学成像：摄像机使用透镜系统将光线聚焦在图像传感器上。
透镜系统包括一个或多个透镜，用于控制光线的入射角度和聚焦距离。
当光线通过透镜系统时，它会被聚焦在图像传感器的感光元件上。
2. 图像传感器：图像传感器是摄像机中最关键的部件之一，它负责将光信号转换为电信号。
常见的图像传感器有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
当光线照射到图像传感器上时，光子会击中感光元件，产生电荷。
这些电荷会根据光的强度和颜色而不同。
3. 信号处理：图像传感器将光信号转换为电信号后，这些电信号需要经过信号处理电路进行处理。
信号处理电路负责增强图像的亮度、对比度和颜色饱和度等。
它还可以进行去噪、锐化等图像优化处理。
4. 数字化：信号处理后，电信号会被转换为数字信号。
这通常通过模数转换器（ADC）来实现。
ADC将连续的模拟信号转换为离散的数字信号，以便于后续的数字信号处理和传输。
5. 压缩和编码：为了减小图像的数据量，提高传输效率，摄像机通常会对图像进行压缩和编码。
常见的压缩算法有JPEG、H.264等。
这些算法可以通过去除冗余信息和利用图像的统计特性来减小数据量。
6. 存储和传输：压缩和编码后的图像数据可以存储在内部存储器中，如硬盘、闪存等，也可以通过网络或其他传输介质传输到远程设备。
传输方式可以是有线的，如以太网、USB等，也可以是无线的，如Wi-Fi、蓝牙等。
7. 显示和回放：传输到显示设备后，图像数据可以被解码和显示出来。
这可以是一个监视器、电视、计算机显示器等。
用户可以通过这些设备观看和回放摄像机捕捉到的图像。
总结：摄像机的工作原理是通过光学和电子技术的结合来捕捉、记录和传输图像。
摄像头工作原理
摄像头工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于监控系统、摄影、视频通话等领域。
它通过光学和电子技术将光信号转换为电信号，并通过图像处理算法将电信号转换为可视图像。
一、摄像头的基本组成部分1. 图像传感器：摄像头的核心部件是图像传感器，它负责将光信号转换为电信号。
常见的图像传感器有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。
CCD传感器具有较高的图像质量和低噪声水平，适用于高要求的摄影和监控应用。
而CMOS传感器具有低功耗、低成本和集成度高的特点，适用于消费类电子产品。
2. 透镜：透镜是用于聚焦光线的光学元件，它决定了摄像头的成像质量。
透镜的种类和质量对图像的清晰度、畸变和色彩还原等方面有重要影响。
3. 光学滤镜：光学滤镜用于调整摄像头对不同光谱的敏感度，以改善图像的色彩还原和对比度。
常见的光学滤镜有红外滤镜、紫外滤镜和中性密度滤镜等。
4. 光圈：光圈是控制光线通过透镜的孔径大小的装置。
通过调整光圈的大小，可以控制摄像头的进光量和景深，从而影响图像的明暗和清晰度。
5. 快门：快门是控制摄像头曝光时间的装置。
通过调整快门速度，可以控制图像的亮度和运动模糊程度。
快门速度越快，图像越清晰，但同时也会减少进光量。
6. 数字信号处理器（DSP）：DSP负责对摄像头采集到的电信号进行处理和编码，以生成数字图像或视频。
它可以对图像进行去噪、增强、压缩等操作，提高图像质量和传输效率。
二、摄像头的工作原理1. 光信号转换：当光线通过透镜进入摄像头时，透镜将光线聚焦到图像传感器上。
图像传感器将光信号转换为电信号，并按照一定的格式进行输出。
传感器上的感光单元（像素）根据光的强度和颜色变化，产生相应的电荷。
2. 电信号处理：传感器输出的电信号经过放大、滤波和模数转换等处理，转变为数字信号。
这一过程由摄像头内部的电路和DSP完成。
DSP可以对图像进行色彩校正、白平衡调整、降噪等处理，以提高图像质量。
摄像头生产流程
摄像头生产流程从设计到生产到包装:摄像头产品诞生全过程笔者近来去一家综合化的摄像头开发生产厂家全程参观了J-CAM 的全套生产过程。
从外观设计，PCB 电路板设计、密模具设计制造、注塑成形、无尘车间喷油、电路板SMT高速贴片、插件、装配、检测、包装。
出色的摄像头不仅需要有出色的效果，同样，也要有吸引人的外观。
成功的外观设计，需要出色的设计理念，但要把将这理念在具体实物体现出来，又需要精湛的工艺。
设计篇1.外观设计据天敏工业设计小组介绍，摄像头前期设计的工作也很复杂。
个新的摄像头的诞生，最初由设计师的灵感而成，设计师首先用手画草图，将自己的的想法粗略地在纸上体现，画出简易的大体外观。
在ID 小组讨论后决定后，用Rhino 犀牛工业造型软件先画几个三维的外观效果图，经讨论大致确认后，把这个粗略的外观图纸文件送去打版中心进行CNC 三维雕刻打“手版”，然后对实体模型进行评审，然后会根据模型计师进行不断的修改，这个过程是要将摄像头的最后所要实现的外观确认。
外观打样后，即进行结构论证和设计工作，一般使用“ PRO-E”软件，结构设计。
在设计底座时，就打了很多个样版。
设计师根据市场的调研，发现现大多数的摄像头的底座都是“夹子”，这种夹子在夹笔记本就还可以，但在设计很个性的液晶显示器上很多是夹不着的，有太厚的原因，背板是不规则。
设计师专门设计了个万能的“挂座”，这是一个根据力学原理来设计的底座，不用夹子也可以很轻松的挂在笔记本和液晶显示器上，同样也可以放在桌面或CRT 显示器上。
这个“挂座”很费精力，材料、模具应如何设计、出模方式等，都跟模具设计师做了大量的讨论构通，也打了很多的样版来做试验。
在结构设计阶段，需要丰富的模具知识，跟模具设计师的大量沟通。
具体的内部尺寸确定，那时设计师就可以将PCB 板的尺寸给硬件工程师，在设计同时，PCB 的设计从现在开始也在同步地进行，相互之间也要做大量的沟通，有时为了争一点点空间，相互争个面红耳斥。
摄像头工作原理揭秘
摄像头工作原理揭秘摄像头是我们日常生活中常见的影像捕捉设备之一，它能够记录下美丽的风景，留住珍贵的回忆。
那么，摄像头是如何工作的呢？本文将揭秘摄像头的工作原理，让我们对其有更深刻的了解。
一、摄像头的基本构造摄像头的基本构造主要包括光学透镜、感光芯片、信号处理芯片和接口。
光学透镜负责将光线汇聚到感光芯片上，感光芯片将光信号转化为电信号，信号处理芯片则对电信号进行处理和编码，最后将编码后的信号输出到接口上。
二、摄像头的工作原理当摄像头对准被摄体时，光线会通过光学透镜进入摄像头内部。
光学透镜的设计使得光线能够被聚焦到感光芯片的表面上，形成一个清晰的光斑。
感光芯片上的像素点会感受到光的照射，并将光信号转化为电信号。
感光芯片是摄像头的核心部件，常见的感光芯片有CMOS和CCD 两种类型。
CMOS感光芯片采用的是一种称为CMOS工艺的集成电路制造工艺，而CCD感光芯片则采用的是电荷耦合装置（Charge-Coupled Device）技术。
不同的感光芯片在信号转换和图像质量上会有一定的差异。
感光芯片将光信号转化为电信号后，信号处理芯片会对电信号进行处理。
首先，经过放大和滤波等处理，信号处理芯片可以增强信号的强度，提高图像的清晰度和亮度。
其次，信号处理芯片会对电信号进行编码压缩，以便在传输和存储过程中节省带宽和空间。
最后，信号处理芯片将编码后的信号输出到接口上，供用户查看、传输和存储。
三、摄像头的工作模式摄像头有两种主要的工作模式：拍照模式和录像模式。
在拍照模式下，摄像头将会对当前场景进行单次曝光，捕捉下一帧画面，并通过信号处理芯片处理和编码后输出。
这种模式适用于静态场景的拍摄，例如人物肖像、风景照等。
而在录像模式下，摄像头会连续地从感光芯片上采集图像，然后通过信号处理芯片处理和编码，并将连续的图像组合成视频流输出。
这种模式适用于捕捉动态场景，如运动比赛、家庭聚会等。
四、摄像头的应用领域随着科技的发展，摄像头在各个领域都有着广泛的应用。
摄像机工作原理
摄像机工作原理
摄像机是一种用于捕捉图像或记录视频的设备，它的工作原理主要涉及光学、电子技术和图像处理技术。
下面将介绍摄像机工作的主要步骤：
1. 光学成像：摄像机通过镜头将光线聚焦在成像平面上，形成一个光学图像。
镜头的质量和参数会影响成像的清晰度和准确性。
2. 光电转换：摄像机的成像平面上铺设着感光元件，一般是光敏元件，如CCD（电荷耦合器件）或CMOS（互补金属氧化
物半导体）芯片。
当光线照射在感光元件上时，光子的能量将被转换成电子能量。
3. 信号处理：感光元件会将转换后的电子能量转变成电压信号。
这些电压信号会通过模数转换器（ADC）转换成数字信号，
然后通过图像处理芯片进行处理。
图像处理的过程包括去噪、增强、调整色彩等，以提升图像质量。
4. 数据传输：经过图像处理后，数字信号将被传输到存储介质或其他设备上。
对于实时监控摄像机，数据可以通过有线或无线网络进行传输，供用户进行实时观看或录像。
总结起来，摄像机的工作原理主要包括光学成像、光电转换、信号处理和数据传输等步骤。
通过这些步骤，摄像机能够捕捉到外界的图像信息，并将其转化为数字信号，供后续的处理和存储。
摄像头工作原理(驱动详细)
■Dolumr CCS £f fI Analog Processirg//薄i10oit A2CRESETI MCLKSDASSL敷醐ft%YLV RGB拍隹PCLKVSYhCHSYNC一、摄像头工作原理上一篇我们讲了摄像头模组的组成，工作原理，作为一种了解。
下面我们析摄像头从寄存器角度是怎么工作的。
如何阅读摄像头规格书（针对驱动调节时用到关键参数，以GT2005为例）。
规格书，也就是一个器件所有的说明，精确到器件每一个细节，软件关心的寄存器、硬件关心的电气特性、封装等等。
单单驱动方面，我们只看对我们有用的方面就可以了，没必要全部看完。
主要这些资料全都是鸟语，全部看完一方面时间上会用的比较多，找到关键的地方就行了。
1、camera的总体示意图如下：控制部分为摄像头上电、I2C控制接口，数据输出为摄像头拍摄的图传到主控芯片，所有要有data、行场同步和时钟信号。
GT2005/GT2015是CMOS 接口的图像传感器芯片，可以感知外部的视觉信号并将其转换为数字信号并输出。
我们需要通过MCLK给摄像头提供时钟，RESET是复位线，PWDN在摄像头工作时应该始终为低。
PCLK是像素时钟（这个应该是等同于CSI中的普通差分时钟通道），HREF是行参考信号，VSYNC是场同步信号。
一旦给摄像头提供了时钟，并且复位摄像头，摄像头就开始工作了，通过HREF, VSYNC和PCLK同步传输数字图像信号。
数据是通过D0~D7这八根数据线并行送出的。
Pixel Array 161SH x 1215V ilGOOHx 1200V}Timing11ContraA7-r B3 CGammaEJcp enhancsConfigurationRegisters1mage Signal ProckingfntH 叩就＜i「C& -noise(1) 、Pixel ArrayGT2005阵列大小为 1268列、1248行，有效像素为 1616列，1216行。
摄像头工作原理详解
摄像头工作原理详解摄像头的工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了感光芯片(SENSOR)是组成数码摄像头的重要组成部分，根据元件不同分为CCD（Charge Coupled Device，电荷耦合元件）应用在摄影摄像方面的高端技术元件。
CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）应用于较低影像品质的产品中。
目前CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。
CCD的优点是灵敏度高，噪音小，信噪比大。
但是生产工艺复杂、成本高、功耗高。
CMOS的优点是集成度高、功耗低(不到CCD的1/3)、成本低。
但是噪音比较大、灵敏度较低、对光源要求高。
在相同像素下CCD的成像往往通透性、明锐度都很好，色彩还原、曝光可以保证基本准确。
而CMOS的产品往往通透性一般，对实物的色彩还原能力偏弱，曝光也都不太好。
所以我们在使用摄像头，尤其是采用CMOS芯片的产品时就更应该注重技巧：首先不要在逆光环境下使用(这点CCD同)，尤其不要直接指向太阳，否则“放大镜烧蚂蚁”的惨剧就会发生在您的摄像头上。
其次环境光线不要太弱，否则直接影响成像质量。
克服这种困难有两种办法，一是加强周围亮度，二是选择要求最小照明度小的产品，现在有些摄像头已经可以达到5lux。
最后要注意的是合理使用镜头变焦，不要小瞧这点，通过正确的调整，摄像头也同样可以拥有拍摄芯片的功能。
目前，市场销售的数码摄像头中，基本是CCD和CMOS平分秋色。
在采用CMOS 为感光元器件的产品中，通过采用影像光源自动增益补强技术，自动亮度、白平衡控制技术，色饱和度、对比度、边缘增强以及伽马矫正等先进的影像控制技术，完全可以达到与CCD摄像头相媲美的效果。
精编摄像头的工作原理资料
四、组件与结构
A/D 转换器
A/D 转换器即ADC(Analog Digital Converter
模拟数字转换器)
ADC 的两个重要指标是转换速度和量化精度，由于 CAMERA SYSTEM 中高分辨率图象的象素量庞大，因此对速度转换器的要求很高。同时
量化精度对应的ADC 转换器将每一个象素的亮度和色彩值量化为若干的 等级，这个等级就是 CAMERA 的色彩深度。由于 CMOS 已经具备数字 化传输接口，所以不需要A/D
四、组件与结构
以GC0307传感器为例介绍
四、组件与结构
2.外围电路说明 GC0307芯片只需要单电源供电，DVDD28 = 2.8V，其余电源VDD18，
AVDD25 及数字参考电源 VREF 管脚在模组内部通过电容接地。不需要 引出到模组连接器。 电源上加如图示 C1、C2、C3，C4 滤波电容，容值均为 0.1uF。 电容摆放时尽量靠近 Pin 脚。 RESET pin 没有引出，由芯片内部控制。 SBCL/SBDA pin 内部已有上拉电阻，系统板可以不加上拉电阻。
五、技术指标
5.0电源 摄像头内部需要两种工作电压： 3.3V 和 2.5V ，因此好的摄像头内部电源
也是保证摄像头稳定工作的一个因素。 6.0 彩色深度（色彩位数） 反映对色彩的识别能力和成像的色彩表现能力，就是用多少位的二进制数
C4
D4
输出
YUV/RGB 输出位[4]
C5
PCLK 输出
Pixel 时钟输出
D1
DVDD28 电源
主供电电源 2.8V，通过 0.1µF 或 1uF 的电容接地
D2
D1
输出
YUV/RGB 输出位[1]
摄像头的工作原理
摄像头的工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于安防监控、摄影、视频通话等领域。
它通过光学和电子技术将光信号转换为电信号，再经过处理和传输，最终呈现出清晰的图像或视频。
一、光学部分摄像头的光学部分主要由镜头、光圈和图像传感器组成。
1. 镜头：摄像头的镜头负责收集光线并将其聚焦到图像传感器上。
镜头的质量决定了摄像头的成像质量，常见的镜头类型包括定焦镜头和变焦镜头。
2. 光圈：光圈控制镜头的光线透过量，影响图像的明暗程度。
通过调整光圈大小，可以控制景深和曝光等参数。
3. 图像传感器：图像传感器是摄像头的核心部件，负责将光信号转换为电信号。
常见的图像传感器类型包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
二、电子部分摄像头的电子部分主要由图像处理芯片、模数转换器和传输接口组成。
1. 图像处理芯片：图像处理芯片负责对图像信号进行处理和优化，包括去噪、增强对比度、调整色彩等。
它还可以实现特殊效果，如全景拼接、动态范围扩展等。
2. 模数转换器（ADC）：模数转换器将图像传感器输出的模拟信号转换为数字信号，以便后续的数字信号处理和传输。
3. 传输接口：摄像头通常使用USB、HDMI、网络接口等传输接口将图像或视频信号传输到计算机、显示器或网络设备上。
三、工作流程摄像头的工作流程可以简单分为图像采集、信号处理和图像输出三个步骤。
1. 图像采集：摄像头的镜头收集环境中的光线，并通过光圈调节光线透过量。
光线经过镜头后聚焦到图像传感器上，图像传感器将光信号转换为电信号。
2. 信号处理：图像传感器输出的电信号经过模数转换器转换为数字信号，然后通过图像处理芯片进行处理和优化。
图像处理芯片可以根据预设的算法对图像进行去噪、增强对比度等处理，并实现特殊效果。
3. 图像输出：经过信号处理后的图像通过传输接口传输到计算机、显示器或网络设备上，最终呈现出清晰的图像或视频。
四、摄像头类型根据应用场景和功能需求，摄像头可以分为以下几种类型：1. 安全监控摄像头：用于监控和记录环境中的动态情况，常用于家庭、商店、办公室等场所的安防系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业重点： 用测试线连接电脑、电流表和 module ，检测module的待机 电流和工作电流是否在正常范围之内，如右图所示。打开 影像后并检查画面是否正常。如有LED灯的，要查看打开 影像后其是否亮起。
●
感光组件清洁
作业重点： 使用40倍『电脑显微镜』检查，并用无尘擦拭布沾少许酒精 清洁Sensor表面 。确认Sensor表面无脏污、油污、毛屑、 刮伤等现象后，装上已经清洁好的镜头。如右图所示。
在影像科技發展的早期，大多數高階的影像裝置（如數 位相機，數位攝影機等）多是採用CCD為主要感光元件，相較之 下CMOS的產品多半被認為是影像裝置的次級品，但目前已有相 當多的高階影像裝置已經改採用CMOS為主要的感光元件。
CCD和CMOS定義
CCD（Charge Couple Device） 定义：即电荷耦合器件，它是目前比较成熟的成像器件，是以行为单位的电 流信号。 CCD上感光元件的表面具有儲存電荷的能力，並以矩陣的方式排列。當其 表面感受到光線時，會將電荷反應在元件上，整個ＣＣＤ上的所有感光源件所產生 的訊號就構成了一個完成的畫面。 CMOS（Complementary Metal-Oxide Semiconductor） 定义：即互补型金属氧化物半导体。它被看作未来的成像器件，因为CMOS结 构相对简单，与现有的大规模集成电路生产工艺相同，从而生产成本可以降 低。从原理上，CMOS的信号是以点为单位的电荷信号，更为敏感，速度也更 快，更为省电。现在高级的CMOS并不比一般CCD差，但是CMOS工艺还不是十分 成熟，普通的 CMOS 分辨率低而成像较差，太容易出现杂色点。 一般而论，CCD传感器的画质优于CMOS传感器，但是，近来CMOS在低亮度的性 能已经可以与CCD媲美，而在高亮度的应用方面，系统产品的设计人员仍是偏 好使用CCD传感器。面对未来的主流应用而言，若要在低亮度的环境中捕捉高 画质的影像，或是应用在轻薄短小的个人行动产品的影像输入需求，CMOS传感 器的优势则是CCD传感器所无法比拟的。
利用MIC测试治具和軟體 对成品module进行录音 测试判定，同时利用耳机 听取录音，检测录音是否 有声及是否有杂音。
组装测试管控重點
● 包装
作业重点： 在脆盘中检验机子，确定OK后 ，或单个装入静电袋 装箱或直接整个脆盘套静电袋装箱，然后封箱。
● OQC 作业重点： 按照S0P要求进行开箱抽验，主要抽验功能、外观、包装方式 等是否正确
● 贴背胶不序号
作业重点： 1.将背胶从玻璃纸上撕起，背胶缺口孔处需 对准module之定位孔处，背胶边需不PCB 板 两边切齐 2.在PCB板正面如图所示位置贴上条码贴纸, 注意贴纸丌可有丌平整、歪斜、贴反之现象
外观检验管控重點
● 全功能&FQC外观检验：
作业重点： 1.产品长.宽.高的检验。 2.目测检验PCB板定位孔内丌可有异物或胶等现象产生。 3.目测检验LABEL贴纸位置要正确，LABEL 贴纸上的机 种 编号要不该机种编号一致，LABEL 贴纸丌可有涂污、磨损 且丌可有翘起、歪斜等情况产生。 4.目测背胶丌可贴歪斜、翘起等现象 5.目测镜头表面丌可有异物或划伤
CMOS ＆ CCD 的差異性
CMOS 感光度 成本 耗電量 解析度 雜訊 反應時間 生產方式 抑制能力較低 較快 一般記憶體機台即可 相同面積下較低 低 低 目前大至上不分上下 抑制能力較高 較慢 需特殊機台 CCD 相同面積下較高 高 高
代表廠商
Sony（索尼）、Philips（飞利 Omni Vision（OV)、Samsung、 浦）、Panasonic（松下）、 Aptina(MI)、Magna（麦格纳）、 Fujifilm（富士） 、Kodak（柯 Motorola（摩托罗拉）、 达）、 Sanyo（三洋） 、Sharp Toshiba(东芝） （夏普）
3.Camera Module 生產工藝流程
生产流程工藝
料入库检验
NASA 10000级
制件机 NASA 10000级 NASA 100级工作台放在1000级无尘室内
印刷机
回流焊 目检
镜头点胶
镜头调焦
感光元件清洁
电流测试 NASA 100000级
裁板
元件點膠
包铜铂
贴序列号
Lens 模組簡介
Lens是用來將影像捕捉後呈現 在Sensor上的重要原件，Lens的品質 與影像的呈現有著相當大的關係。 組成Lens的相關元件如下： IR Filter： 用來過濾紅色以外的光線， 因紅外線會影響到Sensor的感應，且 人眼本來就看不到紅色以外的光線， 所以利用IR filter來過濾紅外線。 Cover Glass： 防護用玻璃層，用以隔離IR filter與Sensor。 Image Plane： 影像呈現的區域。
**目前已有光電廠可開發出使用在1.3M的Lens，且僅需兩層材質。
EEPROM ＆ FLASH
EEPROM
全名為 Erasable Programmable ROM，是一種非揮發 性的記憶體（NV RAM），用於儲存Camera module的Firmware code。使用的傳輸介面為市面上較普遍的 I2C。 FLASH 與EEPROM相類似，一樣是用來儲存Firmware code 的 裝置，擁有比EEPROM更多的優點。傳輸介面為SPI，但因SPI介 面還不普遍，所以在Camera module上大多還是使用EEPROM， 即便是FLASH比EEPROM擁有更多的優點。
USB2.0 1.3M +1CH MIC NB CAMERA
USB 2.0 0.3M CAMERA+1CH MIC
USB 2.0 1M CAMERA MOUDLE+2CH D-MIC
Your OEM & ODM Best Partner
Thanks for your Attention!
DSP
DSP的功用，主要是接收Sensor所傳送的資料，當 Sensor接收到光源資料後便會將資料輸出，接下來再由DSP 接收，之後DSP會將此訊號換成USB訊號傳送給電腦。 相當多的Sensor本身都擁有 ISP (Image Signal Processor)，此類的Sensor本身可以自己對影像做處理，所 以傳送給DSP的資料皆是已經處理完畢的影像，DSP只需要將 Sensor 的YUV 訊號轉成USB就可以了，或是進而將影像壓縮， 轉換成 Motion JPEG的壓縮格式。
1. 2.
3. 4.
5.
Camera Module 使用注意事项
1、Camera Module Introduction
Camera Module Block
信號腳位描述
信號腳位描述
Image Array (Dot Matrix)
2.Camera Module 主要元件構成
Camera Module元件分佈
Sensor
Sensor 是用以感測光線再將其轉為電子訊號的裝置。 而Sensor可以分為CMOS與CCD兩種不同的種類。而不論是CMOS或 CCD都是用矽感光二極體來進行光與電的轉換，所以光線越強， 訊號也會越強。因CMOS與CCD本身的工作原理就有相當大的差異， 相對的CMOS與CCD也各有不同的優缺點。
组装测试管控重點
● 镜头调焦
作业重点： 在灯箱内，将Module放在固定 治具内对准一定距离之太阳图 (Chart) ，启动软件IQC Focus 看影像。
将影像中心对准太阳图中心后 进行调焦 ，如右图所示。并照 黑白卡，检测影像有无丌良。 太阳图中心光源亮度为450Lux ~ 550Lux之间。
D-Max Technology Co., Ltd.
Camera Module Introduction
公司
標誌
Index
Camera Module Introduction Camera Module 主要元件構成
Camera Module 生產工藝流程 Camera Module 检验管控重点
Lens 工作方式
※圖中為被攝物透過Lens呈現在感光原件上的情形，影像將會呈現完全 反相。 一般而言Lens是由玻璃(Glass)或塑膠(Plastic)的材質所製造 的，也可合併使用，如兩層塑膠加一層玻璃。玻璃材質擁有比塑膠材質 更佳的影像品質，但相對的玻璃成本較為昂貴。解析度在CIF(352 X 288) 時，僅用一層塑膠即可，而VGA（640 X480）則需要兩層材質，到了1.3M （1280 X 1024)則需要用到三層**。
● 镜头点胶
作业重点： 使用点胶瓶于Lens不Holder接缝 处左右两侧及Holder不PCB板接 缝处四边点上一小滴的螺丝固定胶。 点胶完毕后将 module 送往烘干 室放置3小时 ，等待螺丝固定胶完 全凝固后进行下一步骤。
组装测试管控重點
● 包铜箔
作业重点： 将铜箔撕下贴于PCB板背面， 将带有Mylar的铜箔先翻折于 PCB板正面，将另一侧铜箔翻 折。
Camera Module是由以下主要元件所組成的：
※Lens ※EEPROM or Flash ※Sensor ※DSP ※Crystal ※ 除了這些元件外，剩下的大多是電容、電阻 或電感之類的被動元件。
Camera Module元件分佈
※ 除了這些元件外，剩下的大多是電容、電阻或電感之類的被 動元件。
G 功能检验管控重點
● 全功能&FQC检验 作业重点： 将Module放在固定治具内对准一定距离之太阳图 ， 在ASUS F5 NB＆Windows W7上启动软件IQC Focus看 影像，检查焦距是否调好，照黑白卡检测影像是否正常，如 右图所示。太阳图中心光源亮度为680Lux ~780Lux之间。
检验用工治具
检验用工治具：游标卡尺，3公分治具、笔记本电脑，太阳图(Chart)、定位治具、灯箱、 USB测试线、白卡、黑卡、3.3V转换器
