《机电一体化》教案本

合集下载

机电一体化教学设计

机电一体化教学设计

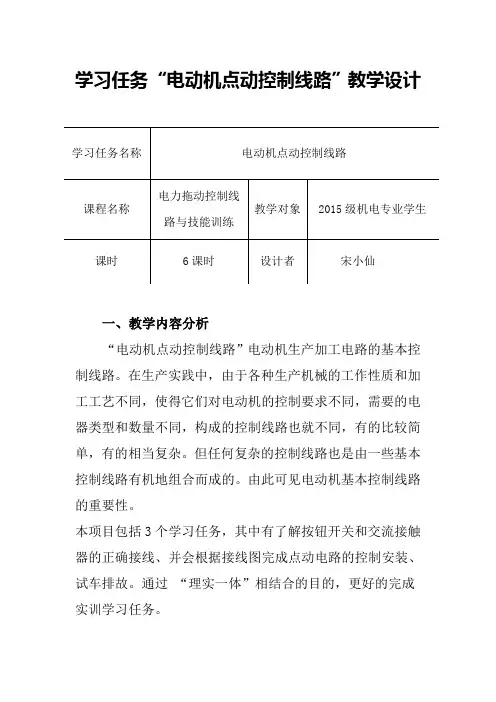

学习任务“电动机点动控制线路”教学设计一、教学内容分析“电动机点动控制线路”电动机生产加工电路的基本控制线路。

在生产实践中,由于各种生产机械的工作性质和加工工艺不同,使得它们对电动机的控制要求不同,需要的电器类型和数量不同,构成的控制线路也就不同,有的比较简单,有的相当复杂。

但任何复杂的控制线路也是由一些基本控制线路有机地组合而成的。

由此可见电动机基本控制线路的重要性。

本项目包括3个学习任务,其中有了解按钮开关和交流接触器的正确接线、并会根据接线图完成点动电路的控制安装、试车排故。

通过“理实一体”相结合的目的,更好的完成实训学习任务。

二、教学对象分析本课程的教学对象是初中起点机电一体化专业2年级的学生,已经学习了机电专业的相关理论基础知识,并掌握了简单的基础接线实训等学习任务。

该班学生上课学习积极性高,学生们的认知能力、技能掌握水平有待强化,合作能力有待提高。

三、教学目标设计1.能够正确认识按钮开关和交流接触器的结构,并根据接线图对其安装、检测。

2.能熟练掌握点动控制电路的工作原理。

3.能识读并绘制电路图、布置图和接线图。

4.能在教师指导下,正确安装和调试点动控制线路。

5.能通过调试排除故障。

四、学习重点及其化解方法1.重点正确认识按钮开关和交流接触器的结构,并会根据接线图安装完成接线。

2.化解方法小组合作,结合理论知识,教师巡回指导,现场示范等。

五、学习难点及其化解方法1.难点完成点动控制线路的安装、调试、检修。

2.化解方法小组展示,小组互评,教师总结归纳等。

六、教学策略选择与设计理实一体教学法(设定任务,引导启发学生循序渐进将理论内化为实践,培养学生自主学习的能力)多媒体辅助教学法(多媒体教学有助于学生直观了解细节的理论知识,更能调动学生学习的动手实训积极性)分层教学法(职中学生学习情况参差不齐,有效的分层教学可以让所有同学感受成功的喜悦,学习成绩及动手能力较强的为A,较一般的B,强迫学习的为C)启发式教学法(引导学生自主探究,让其掌握知识、运用知识)七、教学环境及资源准备1.教学环境2.资源准备设备:三项鼠笼式异步电动机工具:多媒体设备、接线控制面板、实训用器材、万用表、剥线钳、尖嘴钳、一字起、十字起、若干导线八、教学内容结构1、组织教学2、复习:手动正转控制线路的原理图3、引入:(1)图片展示:电动的起重机等(2)视频展示:CA6140型车床刀架的移动4、项目确定:点动控制线路利用交流接触器和按钮的配合使用解决手动正转控制线路的弊端。

机电一体化教案-概论部分

机电一体化教案-概论部分

安徽工贸职业技术学院《机电一体化系统》教案授课学时分配表机电一体化基本概念 1。

机电一体化的历史机电一体化又称机械电子学,英文称为Mechatronics ,它是由英文机械学Mechanics 的前半部分与电子学Electronics 的后半部分组合而成。

机电一体化最早出现在1971年日本《机械设计》杂志的副刊上,随着机电一体化技术的快速发展,机电一体化的概念被人们广泛接受和普遍使用。

1996年出版的WEBSTER 大词典收录了这个日本造的英文单词,这不仅意味着 “Mechatronics ”这个单词得到了世界各国学术界和企业界的认可,而且还意味着“机电一体化”的哲理和思想为世人所接受。

2。

机电一体化的定义到目前为止,就机电一体化这一概念的内涵国内外学术界还没有一个完全统一的表述。

一般认为, 机电一体化信息科学 机械学 电子学 图1- 1机电一体化与其它学科的关系3。

定义机电一体化是以机械学、电子学和信息科学为主的多门技术学科在机电产品发展过程中相互交叉、相互渗透而形成的一门新兴边缘性技术学科。

4。

定义的三重含义:(1)机电一体化是机械学、电子学与信息科学等学科相互融合而形成的学科。

图1-1 形象地表达了机电一体化与机械学、电子学和信息科学之间的相互关系;(2)机电一体化是一个发展中的概念,早期的机电一体化就像其字面所表述的那样,主要强调机械与电子的结合,即将电子技术“溶入”到机械技术中而形成新的技术与产品。

随着机电一体化技术的发展,以计算机技术、通信技术和控制技术为特征的信息技术(即所谓的“3C”技术:Computer、Communication和 Control Technology)“渗透”到机械技术中,丰富了机电一体化的含义,现代的机电一体化不仅仅指机械、电子与信息技术的结合,还包括光(光学)机电一体化、机电气(气压)一体化、机电液(液压)一体化、机电仪(仪器仪表)一体化等;(3)机电一体化表达了技术之间相互结合的学术思想,强调各种技术在机电产品中的相互协调,以达到系统总体最优。

机电一体化教案

机电一体化教案

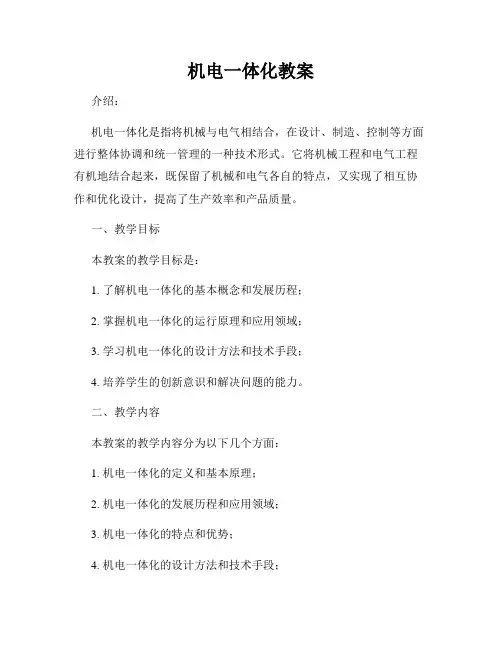

机电一体化教案介绍:机电一体化是指将机械与电气相结合,在设计、制造、控制等方面进行整体协调和统一管理的一种技术形式。

它将机械工程和电气工程有机地结合起来,既保留了机械和电气各自的特点,又实现了相互协作和优化设计,提高了生产效率和产品质量。

一、教学目标本教案的教学目标是:1. 了解机电一体化的基本概念和发展历程;2. 掌握机电一体化的运行原理和应用领域;3. 学习机电一体化的设计方法和技术手段;4. 培养学生的创新意识和解决问题的能力。

二、教学内容本教案的教学内容分为以下几个方面:1. 机电一体化的定义和基本原理;2. 机电一体化的发展历程和应用领域;3. 机电一体化的特点和优势;4. 机电一体化的设计方法和技术手段;5. 机电一体化案例分析和讨论。

三、教学过程本教案的教学过程如下:1. 学习阶段:通过课堂讲授和课外阅读,学习机电一体化的定义、基本原理和发展历程。

同时,学习了解机电一体化的应用领域和相关技术。

2. 实践阶段:学生根据所学内容,选择一个机电一体化的案例进行分析和讨论。

通过实际操作、观察和实验,了解机电一体化的设计方法和技术手段。

3. 总结阶段:学生总结所学内容,撰写实验报告并进行交流讨论。

从中探讨机电一体化的优势和不足,以及未来的发展方向。

四、教学资源本教案的教学资源包括以下几个方面:1. 教材:提供相关机电一体化的教材和参考书目,供学生查阅和学习。

2. 实验室:提供实验室设备和工具,供学生进行实践操作和实验研究。

3. 计算机和软件:提供计算机和专业软件,支持学生进行机电一体化的设计和模拟仿真。

五、教学评估本教案的教学评估采取以下几种方式:1. 平时表现:根据学生的听课态度、课堂回答问题的积极程度、实验报告的质量等进行评估。

2. 作业和考试:布置机电一体化相关的作业和考试,包括选择题、填空题、计算题和综合题等形式。

3. 实际操作:通过学生的实际操作和实验研究进行评估,包括实验报告的撰写、实验数据的处理和分析等。

机电一体化毕业设计教程教案

机电一体化毕业设计教程教案

案例三:智能仓储系统的设计与实现
总结词
智能仓储系统是物流领域的重要应用,通过对其设计 过程的探讨,有助于了解仓储系统的智能化改造和升 级。
详细描述
智能仓储系统的设计与实现需要运用物联网、RFID、 AGV等技术,实现仓库的自动化管理、货物跟踪和快 速配送。在设计过程中,需要考虑仓库布局、设备选 型、系统集成等方面的因素,并进行精确的控制系统 设计和调试。通过这一案例的学习,学生可以掌握智 能仓储系统的原理、设计流程和实现方法,为将来从 事物流领域的工作提供技术支持。
展趋势将进一步拓展机电一体化的应用领域,提升其技术水平和实用性。
02 机电一体化系统设计
机电一体化系统的基本组成
01
02
03
机械部分
包括各种机构、构件、组 件等,用于实现运动和力 的传递。
电子部分
包括各种传感器、控制器、 执行器等,用于实现信号 的采集、处理和控制。
控制系统
用于协调各部分的工作, 实现系统的整体运行。
毕业设计过程指导
总结词
过程指导是毕业设计的核心环节,需要 注重培养学生的实践能力和创新思维。
VS
详细描述
在过程指导中,应督促学生按照计划进行 实验、研究和设计工作,及时解决遇到的 问题和困难。同时,要引导学生独立思考 和创新,鼓励他们提出自己的见解和解决 方案,培养他们的创新思维和实践能力。
毕业设计答辩指导
机电一体化毕业设计教程教案
contents
目录
• 机电一体化概述 • 机电一体化系统设计 • 机电一体化关键技术 • 机电一体化毕业设计指导 • 机电一体化毕业设计案例分析
01 机电一体化概述
机电一体化的定义与特点
总结词:综合应用

[工学]机电一体化教案与PPT

[工学]机电一体化教案与PPT
如:数字量与模拟量、串行码与并行码、连续脉冲与序列脉冲等等
(2)放大:在两个信号强度相差悬殊的环节间,经接口放大, 达到能量的匹配
如:电液阀
(3)耦合: 变换和放大后的信号必须遵循一致的时序、信 号格式和逻辑规范。接口具有保证信息的逻辑控制功能,使 信息按规定模式进行传递。 (4)能量转换:其执行元件包含了执行器和驱动器
电子学

械 机电一

体化
• 两个显著特征: 1)系统的科学性 2)学科综合性和技术集成性
信息科学
第1章 引论
• 机电一体化一般包含机电一体化产品(系统)和机电一体化 技术两层含义。
• 典型的机电一体化产品(系统)有: 加工制造业:数控机床、机器人 家用电器:洗衣机 航空航天设备:雷达、飞船 医疗仪器设备:CT、分析仪 汽车业: 其他:、电子排版印刷系统、CAD/CAM系统等。
第1章 引论
第1章 引论
1.1 概述 1.2 机电一体化系统的设计 1.3 机电一体化的发展趋势
第1章 引论
1.1
1.1.1 引言 机电一体化技术是20世纪60年代后在传统的机械技术
基础上,随着电子技术、计算机技术,特别是自动控制技术、 信息技术及系统工程技术等的迅速发展而发展起来的一门新 技术。
“机电一体化”一词的英文名词是“Mechatronics”, 它 是 取 Mechanics ( 机 械 学 ) 的 前 半 部 分 和 Electronics ( 电 子学)的后半部分拼合而成的。
第1章 引论
第1章 引论
机电一体化技术综合应用了机械技术、微电子技术、 信息处理技术、自动控制技术、检测技术、电力电子 技术、接口技术及系统总体技术等群体技术,从系统 的观点出发,根据系统功能目标和优化组织结构目标, 对各组成要素及其间的信息处理、接口耦合、运动传 递、物质运动、能量变换机理进行研究,使得整个系 统有机结合与综合集成,并在系统程序和微电子电路 的有序信息流控制下,形成物质和能量的有规则运动, 在高质量、高精度、高可靠性、低能耗意义上实现多 种技术功能复合的最佳功能价值的系统工程技术。

机电一体化师教案模板范文

机电一体化师教案模板范文

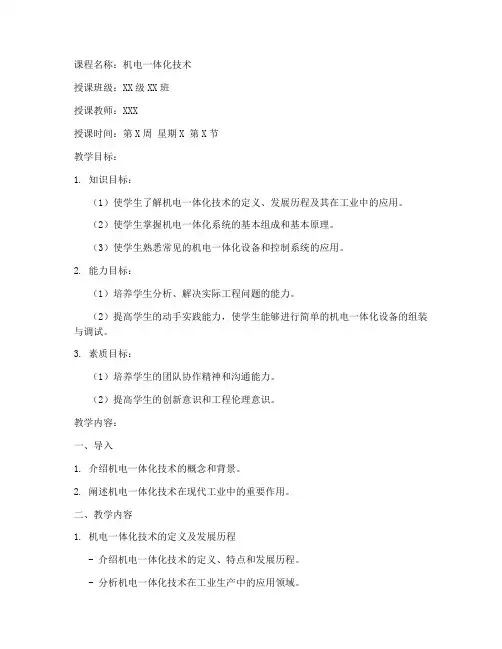

课程名称:机电一体化技术授课班级:XX级XX班授课教师:XXX授课时间:第X周星期X 第X节教学目标:1. 知识目标:(1)使学生了解机电一体化技术的定义、发展历程及其在工业中的应用。

(2)使学生掌握机电一体化系统的基本组成和基本原理。

(3)使学生熟悉常见的机电一体化设备和控制系统的应用。

2. 能力目标:(1)培养学生分析、解决实际工程问题的能力。

(2)提高学生的动手实践能力,使学生能够进行简单的机电一体化设备的组装与调试。

3. 素质目标:(1)培养学生的团队协作精神和沟通能力。

(2)提高学生的创新意识和工程伦理意识。

教学内容:一、导入1. 介绍机电一体化技术的概念和背景。

2. 阐述机电一体化技术在现代工业中的重要作用。

二、教学内容1. 机电一体化技术的定义及发展历程- 介绍机电一体化技术的定义、特点和发展历程。

- 分析机电一体化技术在工业生产中的应用领域。

2. 机电一体化系统的基本组成- 介绍机电一体化系统的基本组成,包括机械系统、电气系统、控制系统和传感器等。

- 分析各组成部分的功能和相互关系。

3. 机电一体化系统的基本原理- 介绍机电一体化系统的基本原理,包括运动控制、传感与检测、信息处理等。

- 分析典型机电一体化系统的控制策略。

4. 常见机电一体化设备和控制系统的应用- 介绍常见的机电一体化设备和控制系统,如数控机床、机器人、PLC等。

- 分析这些设备和控制系统的应用实例。

三、教学过程1. 讲授法:教师讲解教学内容,引导学生理解相关知识。

2. 案例分析法:结合实际工程案例,分析机电一体化技术的应用。

3. 实践操作法:组织学生进行简单的机电一体化设备组装与调试。

四、作业布置1. 完成课后习题,巩固所学知识。

2. 查阅相关资料,了解机电一体化技术在现代工业中的应用现状。

五、教学评价1. 课堂提问:检查学生对知识的掌握程度。

2. 作业完成情况:评估学生的自学能力和实践操作能力。

3. 实践操作考核:检验学生动手实践能力。

机电一体化专业PLC控制技术教案范本

机电一体化专业PLC控制技术教案范本

机电一体化专业PLC控制技术教案范本第一部分:引言在当今工业环境中,机电一体化技术正逐渐成为各行各业中提高效率和自动化水平的重要手段。

而PLC(可编程逻辑控制器)作为机电一体化控制系统中的核心技术之一,具有灵活编程、高可靠性和易于维护等优点,极大地推动了工业自动化的发展。

第二部分:PLC控制技术简介PLC控制技术是一种基于数字逻辑和通信协议的自动化控制技术。

它通过采集各种传感器信号,对信号进行处理和判断,并输出相应的控制信号,实现对各种机电设备的控制。

PLC系统由输入/输出模块、CPU、存储器、编程设备等组成,可以根据需要进行扩展和灵活组合。

PLC控制技术广泛应用于各行各业,包括制造业、交通运输、石油化工等领域。

第三部分:教学目标和教学内容3.1 教学目标通过本教学,学生应该能够:1.了解PLC控制技术的基本原理和应用领域;2.掌握PLC编程的基本方法和技巧;3.能够根据实际情况,设计和调试简单的PLC控制系统。

3.2 教学内容1.PLC控制技术的基本原理和发展历程;2.PLC的基本组成和工作原理;3.PLC编程语言和编程方法;4.PLC输入/输出模块的选型和配置;5.PLC的调试与维护。

第四部分:教学方法和学习资源4.1 教学方法本教学采用理论教学与实践操作相结合的方式进行。

通过理论课程的讲解和实际案例的分析,学生可以深入了解PLC控制技术的原理和应用。

同时,通过实际操作和调试实验的训练,学生能够掌握PLC编程的实际技巧。

4.2 学习资源教师可准备相关教材和参考书籍,供学生学习和参考。

同时,还可以利用实验室和模拟教学软件,进行实践操作和调试实验。

第五部分:教学评价与考核5.1 教学评价教学评价是本教学过程中的重要环节,可以通过考试、实验报告、课堂互动等方式进行。

教师应根据学生的学习情况和实际表现,进行综合评价。

5.2 考核要求学生需要完成课堂作业、实验报告和期末考试。

课堂作业和实验报告的质量将作为平时成绩的重要参考,考试成绩将作为期末成绩的主要评判标准。

初中劳技教案学习机电一体化和新能源技术

初中劳技教案学习机电一体化和新能源技术

初中劳技教案学习机电一体化和新能源技术一、引言劳技教育是培养学生实践动手能力和创新精神的重要教育环节。

在初中阶段,学习机电一体化和新能源技术是培养学生综合能力,适应社会发展需求的重要内容。

本文将探讨如何设计劳技教案,以有效促进学生对机电一体化和新能源技术的学习。

二、机电一体化学习教案1. 教学目标机电一体化技术是将机械、电子和信息技术有机结合起来,实现系统自动化控制的一种综合技术。

通过学习机电一体化,学生应该能够了解机电一体化的基本原理和应用,并能运用所学知识进行简单的机电产品设计和制作。

2. 教学内容(1)机电一体化的定义、原理和特点(2)机电一体化的应用领域和相关产品案例(3)基本的电子元器件和机械传动原理(4)机电一体化系统的设计和制作3. 教学过程(1)导入:通过观看机电一体化产品的宣传视频,引发学生对机电一体化的兴趣。

(2)知识讲解:讲解机电一体化的定义、原理和特点,并展示一些机电一体化应用领域和相关产品案例,激发学生的学习兴趣。

(3)实践操作:提供一些简单的实验和实践活动,让学生亲自操作和制作一些简单的机电产品,加深对机电一体化的理解和应用能力。

(4)总结归纳:对所学知识进行总结,梳理关键点和难点,并鼓励学生提出问题和思考。

4. 教学评价通过学生的实际操作和制作成果,以及对机电一体化原理和应用的理解,进行综合评价。

评价方式可以包括实验报告、作品展示、小组讨论和口头答辩等。

三、新能源技术学习教案1. 教学目标新能源技术是指以太阳能、风能、水能等可再生能源为基础,实现能源清洁、高效利用的技术。

通过学习新能源技术,学生应该能够了解新能源的种类和特点,并能运用所学知识进行简单的新能源设备设计和制作。

2. 教学内容(1)新能源的种类和特点(2)新能源技术的应用领域和发展前景(3)新能源设备的基本原理和制作方法(4)新能源技术的环境友好性和社会意义3. 教学过程(1)导入:通过观看相关新能源技术的宣传视频,引发学生对新能源技术的兴趣。

机电一体化师教案设计模板

机电一体化师教案设计模板

课时:2课时年级:大一教学目标:1. 知识目标:(1)了解机电一体化设备的基本组成和功能;(2)掌握机电一体化设备的安装步骤和方法;(3)熟悉机电一体化设备的调试技巧和注意事项;(4)了解机电一体化设备的常见故障及排除方法。

2. 能力目标:(1)培养学生动手操作能力,提高学生的实践技能;(2)培养学生分析问题和解决问题的能力;(3)提高学生团队合作和沟通能力。

3. 情感目标:(1)激发学生对机电一体化技术的兴趣;(2)培养学生的职业素养和敬业精神;(3)培养学生对国家科技发展的关注和责任感。

教学内容:1. 机电一体化设备的基本组成和功能;2. 机电一体化设备的安装步骤和方法;3. 机电一体化设备的调试技巧和注意事项;4. 机电一体化设备的常见故障及排除方法。

教学过程:一、导入1. 通过提问,引导学生回顾所学过的机电一体化知识,激发学生的学习兴趣。

2. 结合实际案例,介绍机电一体化设备在工业生产中的应用,引起学生的关注。

二、新课讲授1. 机电一体化设备的基本组成和功能:- 讲解机电一体化设备的组成部分,如传感器、执行器、控制器等;- 介绍各部分的功能和作用。

2. 机电一体化设备的安装步骤和方法:- 讲解安装前的准备工作;- 详细讲解安装步骤,如定位、固定、接线等;- 强调安装过程中的注意事项。

3. 机电一体化设备的调试技巧和注意事项:- 讲解调试的目的和意义;- 介绍调试方法,如参数设置、性能测试等;- 强调调试过程中的注意事项。

4. 机电一体化设备的常见故障及排除方法:- 分析常见故障原因;- 介绍故障排除方法,如检查线路、更换部件等。

三、实践操作1. 学生分组,每组选择一种机电一体化设备进行安装和调试;2. 教师巡回指导,解答学生在实践过程中遇到的问题;3. 学生总结实践经验,分享操作心得。

四、课堂小结1. 教师总结本节课所学内容,强调重点和难点;2. 学生回顾所学知识,提出疑问,教师解答。

五、作业布置1. 完成课后练习题,巩固所学知识;2. 查阅资料,了解机电一体化设备在实际生产中的应用案例。

机电一体化技术专业机电系统控制课程的优秀教案范本

机电一体化技术专业机电系统控制课程的优秀教案范本

机电一体化技术专业机电系统控制课程的优秀教案范本一、课程概述机电一体化技术专业机电系统控制课程旨在培养学生在机电一体化技术领域的综合应用能力。

通过本课程的学习,学生将掌握机电系统的控制原理、技术方法和实践操作技能,为将来从事相关行业和职业提供坚实的基础。

二、教学目标1. 理论目标:学生能够深入了解机电系统的基本组成结构、控制策略和控制器的工作原理。

2. 实践目标:学生能够运用所学知识,独立完成机电系统的控制设计和实验操作。

3. 创新目标:学生能够提出改进控制系统性能的方法,并能够利用先进的机电一体化技术解决实际问题。

三、教学内容1. 机电系统的基本组成结构与工作过程2. 机电系统的传感与测量技术3. 控制器的分类与工作原理4. 机电系统的控制策略与方法5. PID控制器的原理与应用6. 先进的机电一体化控制技术7. 机电系统的故障检测与诊断方法四、教学方法1. 理论授课:讲授机电系统的基本原理、控制方法和技术要点,通过理论知识的传授让学生建立起全面的机电系统控制概念。

2. 实验演示:针对不同的机电控制实验项目,给予学生具体的实验演示,让学生亲自操作并观察实验现象,加深对机电系统控制原理的理解。

3. 课堂讨论:引导学生根据所学知识与经验,就机电系统控制中遇到的问题进行讨论,并通过交流与合作找到解决问题的方法。

4. 仿真模拟:通过计算机仿真软件,模拟机电系统的工作过程和控制策略,增加学生对机电系统控制的直观理解和实践应用。

五、教学评价1.课堂作业:布置与课程内容相关的课堂作业,检验学生对课程的理解程度和掌握程度。

2.实验报告:要求学生完成与课程相关的实验报告,评估学生实验操作能力和实际应用能力。

3.小组项目:以小组形式进行机电系统控制项目设计,评价学生团队协作能力和创新能力。

4.期末考试:综合测试学生对机电系统控制知识的全面掌握和应用能力,评估学生综合素质和学习成果。

六、教学资源1.教材:机电系统控制课程相关教材,如《机电系统自动控制基础》、《机电一体化技术与应用》等。

机电一体化电子教案

机电一体化电子教案
平均故障间隔MTBF(Mean Time Between Failures --到产品发生故障止,或从一个故障被排 除后到下一个故障发生时的平均时间。
2.1.4现代设计方法

常用的设计方法有:相似设计法、虚拟设 计法、反求设计法、有限元设计法、可靠 性设计法、动态分析设计法、优化设计法 等。
2.1.5 机电一体化设计过程
2.2 机械传动设计方面 1、通常采用分离驱动源的传动方式,传动 链不是全刚性结合 信息处理功能的分离 传动参数
2、信息处理功能的分离
例:要完成工作部分不同的转速要求可以 采用的方法有: (1)


(2)

(3)
2.2机电一体化系统设计与现代设计方法

设计程序 ①明确设计思想 ②分析综合要求 ③划分功能模块 ④决定性能参数 ⑤调研类似产品 ⑥拟定总体方案 ⑦方案对比定型 ⑧编写总体设计论证书
答疑时间
每周五 14:00—15:00
第1章 机电一体化技术概述
1.1 机电一体化含义 机电一体化:MECHATRONICS MECHANICS+ELECTRONICS 机电一体化是机械的主功能,动力功能, 信息功能和控制功能上引进微电子技术, 并将机械装置与电子装置用相关软件有机 结合而构成系统的总称。





DCS控制系统的主要特点可以表述为: 适应性好 可以满足不同企业的要求 灵活性强 根据企业的规模及生产情况,可以对DCS系统进 行组配,有很强的灵活性。 可靠性高 通过冗余技术,可以保证在某一部分出现故障。 备用机立即投入运行,从而提高系统可靠性。

DCS的问题 各厂家生产的DCS系统标准不一致,产品 不兼容,这主要是标准不一致引起的导致 各厂有自己的协议。目前正在向标准网络 通信接近。

机电一体化概论教案

机电一体化概论教案
IV
课堂小结
一、了解机电一体化系统接口的作用、种类;
二、了解微型计算机与机械装置间的联接方法;了解专用、
通用接口。
三、简要小结本早内容
V
布置作业
A完成下列问答:
2-21接口的作用是什么?
2-22从图2-22说明微机与机械装置之间是由什么联接的。
2-23简单说明数字信号到模拟信号转换的作用。
2-24简单说明模拟信号到数字信号转换的作用。B复习第一、第二章
(2)执行机构电路的基础
(3)数字电路和计算机技术的基础
2、电子电路的表示方法
3、各种放大电路
(1)电压放大电路
(2)电流放大电路
(3)功率放大电路
4、放大和失真
结合学生已有知 识,拓展联想。
教后记
教学程序
教学内容
教学方法与 教学手段
三、专用输入/输出接口电路
专用输入/输出接口分为四类。
1、数子信号f数子信号接口
二、机电一体化专业的知识结构
第二节电子技术基础
一、模拟电路基础
二、数字电路基础
教学程序
教 学内容
教学方法与 教学手段
In出
复习
简单回顾第二章部分内容,重点突出掌握机电一体化四大 部分相关的基础知识要求。
新课导入
从学好机电一体化技术就必须掌握过硬的基础知识导入
新课一一机电一体化技术的基础知识
新课讲授
第三章机电一体化技术的基础知识
2、数字信号t模拟信号转换(D/A)接口
3、模拟信号f数字信号转换(A/D)接口
4、模拟信号f模拟信号接口
四、通用接口
在机电一体化中,使用最普遍的通用接口是可编程序 接口PPI。PPI的输入/输出动作由微机的程序控制,传 感器、执行元件与微机之间通过转换接口电路及PPI

机电一体化概论教案

机电一体化概论教案
年月日
课题
第一、二章
课型
新课(习题)
授课日期
授课时数
(总第~)
教学目标
复习回顾第一、二两章内容,重点在知识结构、框架方面和学习态度、动力的提高、激发等。
教学重点
机电一体化系统组成及各部分的作用;学习态度端正、学习动力的激发
教学难点
学习态度端正、学习动力的激发
板书设计
第一章导论
概述、机电一体化系统的构成要素、机电一体化系统与一般自动控制系统、机电一体化技术与传统技术的关系、机电一体化技术的特点
5机电一体况,边提问边总结
教后记
教学程序
教学内容
教学方法与
教学手段
第二章机电一体化系统的组成
1机械本体
2检测及传感
3控制器及工控机
4执行机构、
5接口及接口技术
本章对机电一体化系统的四个组成部分,即机械本体,检测及传感器,计算机控制与执行机构作出了进一步介绍。
首先介绍了机本体在机电一体化中有连接固定的功能,实现特定目的的功能。因此它的性能好坏影响到机电一体化系统(或设备)的性能。
本部分内容在第一节课结束。
本次练习作为期中成绩
教后记
教学程序
教学内容
教学方法与
教学手段

课堂小结
收练习
布置作业
C预习第三章第一、二节内容。
教后记
本练习的安排为另时追加,计划中属于机动内容,主要目的针对学生学习态度和积极性方面的调整。
第二章机电一体化系统的组成
机械本体、检测及传感、
控制器及工控机、执行机构、
接口及接口技术
教学程序
教学内容
教学方法与
教学手段

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FX—20P- E型编程器的顶部有一个插座,可以连接FX-20P-RWr型ROMf入器, 编程器底部插有系统程序存储器卡盒, 需要将编程器的系统程序更新时,只要更换系 统程序存储器即可。
在FX-20P-E型编程器与可编程序控制器不相连的情况下(脱机或离线方式),需 要用该编程器编制用户程序时,可以使用FX-20P-ADP型电源适配器对编程器供电。
(2)FX—20P- CAB型 电缆;
(3)FX—20P- RW型ROM写入器模块;
⑷FX—20P- ADF型电源适配器;
(5)FX—20P-FKIT型接口。
其中编程器与电缆是必须的,其他部分是选配件。编程器右侧面的上方有一个插 座,将FX—20P-CAB电缆的一端插入该插座内(见图3.1),电缆的另一端插到FX系 列可编程序控制器的RS-422编程器插座内。
FX-20P-E型编程器内附有8K步RAM脱机方式时用来保存用户程序。编程器内 附有高性能的电容器,通电一小时后,在该电容器的支持下,RAM内的信息可以保留
三天。
2、FX-20P-E型编程器的面板布置
FX-20P-E型编程器的面板布置如图3.2所示。面板的上方是一个16*4个字符的 液晶显示器。它的下面共有35个键,最上面一行和最右边一列为11个功能键,其余 的24个键为指令键和数字键。图彳1
设 法数 明>方参 说町器 械O频 面如变 作勢菱 操 一一> 1 :畑6 7右审2 2过变3 3
板书设计:
作业:实训报告册
课后标:
能描述PLC的结构和种类
技能目标:
1.会安装三菱PLC编程软件(GX Developer)
2.学会正确编辑和烧写程序。
3.会处理电脑和PLC通信故障
程元件内的数据在十进制和十六进制数之间进行切换。
OTHER键为“其他”键,无论什么时候按下,立即进入工作方式的选择。
4、指令键、元件符号键和数字键
它们都是双功能键,键的上面是指令助记符,下面是元件符号或数字,上、下档 功能自动切换,下面的元件符号Z/V,K/H和P/I交替起作用,反复按键时,相互切 换。
5、液晶显示器 在编程时,液晶显示器显示屏的画面示意图如图3.3
所示。
液晶显示器的显示屏可显示4行,每行16个字符, 第一行第一列的字符代表编程器工作方式。其中R为读
出用户程序;W为写入户程序;I为将编制的程序插入光 标“?”所指的指令之前;D为删除“?”所指的指令;M表示编程器处于监视工作状态,可以监视位编程元件 的ON/OFF犬态、字编程元件内的数据,以及对基本逻辑指令的通断状态进行监视。T
3、FX-20P-E型编程器的功能键
11个功能键在编程时的功能简述如下:
RD/WR:读出/写入键;INS/DEL:插入/删除键;MNT/TEST监视/测试键。3个 键都是双功能键,以RD/WR®为例,按第一下选择读出方式:按第二下选择写入方式, 按第三下又回到读出方式,编程器当时的工作状态显示在液晶显示屏的左上角。
2第
教学目标
紺灿充统 能临佛输 功O昌运 置丹F"帀 装«均皮55沁痕试33『麻调KLL」O和 怖YLM冋装 叩术和K的安 俗护护m学学 7^厶冃厶冃厶冃■ ■理12技1 2
教学重点
教学难点
教法
训 "头 讲
落料光电传感器:检测是否有物料到传送带上,并给PLC—个输入信号。(接线注意 棕 色接“+”、蓝色接“-”、黑色接输出)
4.掌握10个以上典型程序
5.掌握自锁、联锁等基本程序
教理实一体化

教学仪器: 拆装工具Iy235光机电一体化装置
教学过程:
一、FX—20P- E型简易编程器的组成与面板布置
1、FX—20P- E型简易编程器的组成
FX—20P- E型简易编程器的硬件主要包括以下几个部件:
⑴FX—20P- E型编程器;
GC键为执行键,用于对指令的确认和执行命令,在键入某指令后,再按GO键,
编程器就将该指令写入可编程序控制器的用户程序存储器中, 该键还用来选择工作方 式。
CLEAR键为清除键,在未按GO键之前,按下CLEARS,刚刚键入的操作码或操
作数被清除。另外,该键还用来清除屏幕上的错误内容或恢复原来的画面。
SP键为空格键,输入多参数的指令时,用来指定操作数或常数。在监视工作方 式下,若要监视位编程元件,先按下SP键,再送该编程元件的元件号。
放料孔:物料落料位置定位。
金属料槽:放置金属物料。
塑料料槽:放置非金属物料。
电感式传感器:检测金属材料,检测距离为3~5m(接线注意 棕色接“+”、蓝色接
“-”、黑色接输出)
电容式传感器:用于检测非金属材料,检测距离为5~10m(接线注意 棕色接“+”、 蓝色接“-”、黑色接输出)
三相异步电机:驱动传送带转动,由变频器控制。
推料气缸:将物料推入料槽,由双向电控气阀控制。
板书设计:
1.功能
2.结构
3.安装要求
作业:实训报告册
课后反思:
题mK
1
作 操 频 、愛
O时mKI周
9 00第
教学目标
识频林频 知变目变 论解能握 理了技掌
教学重点
作 操 频 变
教学难点
m二 理 原 器 频 、愛
教法
化 体
一 宀头 理
电 机 光
33y2

STEP键为步序键,如果需要显示某步的指令,先按STEP键,再送步序号。
键为光标键,使光标“?”上移或下移。
HELP键为帮助键,在编制用户程序时,如果对某条功能指令的编程代码不清楚, 按下FNC键后按HELP®,屏幕上会显示特殊功能指令的分类菜单,再按下相应的数 字键,就会显示出该类指令的全部编程代码。在监视方式下按HELP键,可以使字编
来宾职业教育中心学校
教案本
201-201年学年度第二学期
科目
班级
教师
教案编写要求
根据《广西壮族自治区中等职业学校教学工作规范》要求,并结 合我校情况,对我校教师教案的编写提出如下要求:
在写教案时明确所教学科的指导思想、 教学目标、教学要求以及 基本教学方式。并根据学生的心理特征、兴趣习惯、情感态度等确定 科学的教学方法,因材施教。能较准确突出教学目的、重点难点,在 教学设计方面比较有特色。
教案包括:课题、授课日期、课时、教学目标(包括理论应知目
标和技能目标)、重点、难点、教学方法、教学仪器、教学过程(含
练习、小结)、板书设计、作业、课后反思等。
教师要在授课前一周备好教案(开学前应备好两周课的教案) 不允许无教案上课。
来宾市职业技术学校教务处
2008年3月
题mK
1
装 宀女
O时mK
1周
3
相关文档
最新文档
