西门子贴片机培训手册 操作员标准技能培训教材
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。
27
注意事项
图片 操作过程 危险/风险 注意事项 开机前确保：
B
Feeder保护盖
22
注意事项
1. 在生产前应用碎布清洁机器表面的灰尘,注意不能用IPA酒精擦 洗塑料机盖表面,不得在机盖上乱涂乱画,不得将任何杂物堆放 在塑料机盖上. 2. 清洁供料台上,供料器表面以及磁性轨道上散落的零件.抛料盒 内的物料检完后,应放回原处,并用螺母将其锁紧. 3. 机器运行过程, 不可将身体的任何一部分伸入机器内.任何与 机器无关的工具一律不准放入机器内.发生人身安全事故时, 应 立即按下“紧急停止”开关, 但无紧急情况不得乱按紧急开关. 4. 在每次换料时, 操作员应大概的估算此盘物料的用量,可用时 间, 如在续料时发现此物料的实际用量和可用时间有较大的差 异时, 应立即停机检查此物料供料器的步距. 装新料前面多 余的料带应用 剪刀剪断!
深圳市赛思灵科技公司操作员标准技能培训教材
SIEMENS P&P machine training manual 西门子贴片机培训手册
L&D Development Approval : Engineering Approval: Used by MBU Approval:
Name: Title: Date:
20
关机
1. 在关机前先检查机器内的PCB 是否已贴装完毕.
2. 在主画面中 "MODE" 菜单中选取 "SHUT DOWN" 项目栏, 敲 "ENTER" 键, 机器会自动关闭电脑, 当屏幕显示"it is now safe to turn off your computer" 时, 将电源关闭.
SIEMENS 贴片机
一、SIEMENS 贴片机八十年代，贴片技术广泛用于消费电子、通讯、电脑、汽车等许多行业, 适应当时技术产品的需求，以SANYO 旋转塔式为专利技术的高速贴片机（包括PANASERT、FUJI、SANYO）在处理速度达到了顶峰水平。
进入九十年代，随着电子产品朝“短、小、精、薄”方向，元件密度大、器件更小、异型器件增多，细间距器件增多及μBGA、CSP、FLIP CHIP 等新技术发展，使得传统贴片机技术受到很大挑战。
SIEMENS 在九十年代初推出SIPLACE S/F 系列贴片机一改传统贴片机技术，克服了传统贴片机处理技术的精度、速度等问题，使贴片机变得更精巧，体积小，速度更快，精度更高，噪声小，处理各种异型器件能力更强。
SIPLACE 自推出市场后，在MOTOROLA、NOKIA、ERCISSON 、SEGGATE、IBM、HP、DBTEL、INTEL、FLEXTRONICS 等著名公司得到广泛应用，中国市场诸如华为、中兴、开发、康佳、TCL、长虹、海尔、UT、东信、伟易达、南太、信华、神舟电脑等等，原来使用PANASERT 和FUJI 的客也纷纷改用SIPLACE。
SIEMENS 贴片机目前市场占有率全球第二。
二、性能特点（一）工作原理采用垂直风轮式旋转技术，改变了过去转塔式结构造成的离心力影响，从而在处理大、小元器件上速度不变。
PCB 之X-Y 工作台与送料器固定不动，实现高精度贴片。
同时，运用电子技术取代传统的庞大机械结构技术，使机器运行更稳定、更可靠。
（二）贴装效率* 程序优化，线平衡功能，不存在待板时间* 传送PCB 时间为2.5 秒（贴片机中最快）* 可以将送料器工作台移动，从而转换生产机种速度时间快* 真正不停机补料，节约大量换料时间* 自动优化配置吸嘴，减少换嘴时间；自动换嘴，节约时间* 处理各类PCB，速度改变小，贴片机中效率最高, 达80%以上* 机器维护保养时间短，提高有效工作时间。
西门子贴片机技术规范
5,GF的维护 1）SMT编程员在编制首次生产程序时，如发现有新器件则必须在标准GF库中给该器件选用一合适的 GF，如库中没有，则需新建。 2）工程师/技术员在首次试产调试中发现GF有问题，需确认是否是选错GF，如需要新建的GF，则按要 求命名，成熟后须纳入标准GF库中。 3）生产中为解决打翻、漏贴、侧立等问题及解决一些特殊器件的识别问题而建立的GF；需新命名且须 跟踪该GF的使用情况。，如应用成熟后须纳入标准GF库中覆盖原GF，然后删除临时建立的GF， 否则予以删除。并周知其他工程师/技术员 SMT编程员。 4）SMT编程员根据工程师/技术员的反馈情况对线控机GF 、BE、文件 检查确认并维护。
二、定义
• • • 1，元件方向的定义： 规则 1：元件定义时应俯视。 规则 2:长轴为X轴，短轴为Y轴。例外：图④元件顶面有一凹槽时，吸嘴无法放入，应旋转90度。
规则 2： 1号引脚应位于元件的左下角，如果是二极管，元件的正极必须指向X方向。
规则 3: 在宽度方向，引脚多的一边应指向底部。
规则 4： 当元件有特殊引脚时，比如有一个较宽的引脚，这个特殊引脚应位于元件底部。
检查真空值是否符合要求，检查真空发生器工作是否正常。 修改元件参数，亮度的调整以突出引脚的对比度为宜，以 使机器能较好的识别引脚。 IQC做好来料检测，跟元件供应商联系； 供料器调整，清扫供料器平台，更换已坏部件或供料器；
经验小结： 抛料原因从过程中分析可分为两大类，一为吸嘴可良好的吸取元件，二为吸嘴不能吸取元件。前者是参数等 设置不当，导致机器不能正确识别而抛料。 后者原因较多，可能为为架不良，参数设置不当，吸嘴不当等原因。 总之， 抛料的原因需要仔细的观察，通过现象寻找到真正的原因，同时在分析的过程中需要对整个机器原理及PRO里的参数有 较学的认识才能较好、快速的解决问题。
西门子贴片机技术规范
0
D1
90
0
OK
错误，元件极性点设置正确，但取料角度错误，应 为90度，而贴片角度应为0度。
D2
90
错误。
0
270 OK
1，GF形状错误，X方向应指向元件长度方向。
2，取料角度应为90度，贴片角度应为0度。
角度定义顺序：
1，先了解来料的形状。
2，制作GF时确定元件极性点。左下角极性点优先选择，如D1位置的图例。当来料方向不能达到左下角时，可 参考U103位置将极性点放至左上角。然后再选择右边的极性点。
西门子贴片机技术规范

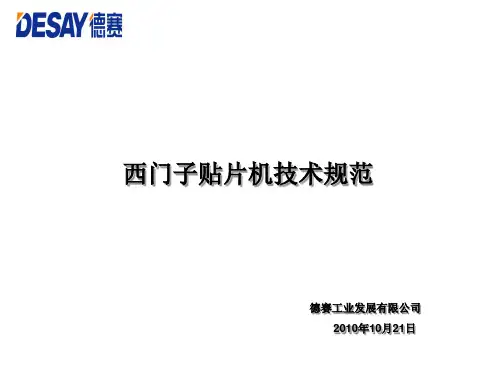

德赛工业发展Байду номын сангаас限公司 2010年10月21日
内容提要
一、综述 二、定义 三、程序制作规范 四、贴片机调试规范
一、综述
随着我司SIEMENS贴片机的数量和线体的增多，为方便贴片程序 和资料的共享和使用，将一些基本的规则和规范用文件的形式予以定 义，以规避因个人的想法不一致而导致程序和资料有差别的现象；实 现贴片程序的一致性，调试工作的标准化,从而节约调试时间，提高生 产效率。
2，角度的度义：
在西门子贴片机中，角度的定义为，逆时针方向为正方向，顺时针为负方向。 下图为正确的进料方向,贴片角度与此相同。
3,元件形状定义：
4，GF命名规则
元件规格
GF代码
0201
9*
0402
101**
元件规格 排阻、排容
GF代码 107**
元件规格
大功率三极 管
GF代码 52**
元件规格 SOP16
此规范编辑因时间较短，后续将根据需要将不断完善和改进，请各位同仁提出宝贵意见。共同提高， 规范作业方法，提高效率。
贴片机的操作及上换料方法PPT课件
二 换料步骤
1 检查机器上正在使用的物料的剩余量 2 找出机器上将要用完的物料的备料，要求两人核对物料的 代码、规格型号和料位 3 使用接料带将两盘相同的物料连接在一起（接料的具体方 法需实践教授） 4 填写换料记录单，要求将产品型号、换料时间、料位、物 料代码、规格型号、物料数量、换料人、核对人均要填写清楚
供料器又名喂料器，是为贴片机提供部品的设备，根据元器件封装结构 的不同，供料器按尺寸大小分为8mm、12mm、16mm、24mm、32mm、 44mm以及振动型料架，其中8mm供料器为气动的，其他都为电机驱动。在安 装部品时要根据其实际封装大小（料单宽度）选择合适的供料器。
第23页/共28页
一 上料步骤
第16页/共28页
注意：
上吸嘴时一定要将吸嘴放到位， 不然就会被卡住，使机器无法运行， 同时吸嘴也会被卡坏！！！
第17页/共28页
3 核对物料 需两人完成，将以上
到机器上的物料的料位、 物料代码和规格型号和上 料单一一核对，两者必须 完全一致。
第18页/共28页
4 首板验证
选择“AUTO” 和“EOP”生产方 式，生产一块首板， 待两个人核对图纸 无误后，就可以进 行连续生产了，操 作方法如右图所示。
第9页/共28页
三 生产操作
1 导入程序 在操作界面中，点击"MENU"菜单 选“操作级别更换”
输入密码后， "MENU"菜单 中的项目变成可执行的
第10页/共28页
然后选择“程序 编辑...”
点击后进入程序 编辑界面
第11页/共28页
然后插入软盘选 择“文件” “程序导入”
从软盘中将贴装 程序导入机器中
第4页/共28页
(Siemens)西门子贴片机培训教材
SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (35)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。
但是非正常规程操作，极有可能造成机器的损坏。
通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。
1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。
2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。
西门子贴片机技术规范
2，角度的度义：
在西门子贴片机中，角度的定义为，逆时针方向为正方向，顺时针为负方向。 下图为正确的进料方向,贴片角度与此相同。
3,元件形状定义：
4，GF命名规则
元件规格
GF代码
0201
9*
0402
101**
元件规格 排阻、排容
GF代码 107**
元件规格
大功率三极 管
GF代码 52**
元件规格 SOP16
《Siemens生产程序制作流程》。
3,程序的维护 1） 程序工程师在每周指定的日期将各线体的程序备份至指定的电脑里以备用。 2）程序工程师须定期对线控电脑里不用的程序进行删除和处理。
四、贴片机调试规范
1, 贴片机的技术参数。
工程技术人员应了解机器的相关参数，以及可以生产的产品范围，便 于以后在调试过程中更加顺利。
二、定义
• 1，元件方向的定义： • 规则 1：元件定义时应俯视。
• 规则 2:长轴为X轴，短轴为Y轴。例外：图④元件顶面有一凹槽时，吸嘴无法放入，应旋转90度。
规则 2： 1号引脚应位于元件的左下角，如果是二极管，元件的正极必须指向X方向。
规则 3: 在宽度方向，引脚多的一边应指向底部。
规则 4： 当元件有特殊引脚时，比如有一个较宽的引脚，这个特殊引脚应位于元件底部。 规则 5：SOT或多引脚类元件，引脚多的一面应指向底部。
等参数不符造成识别通不过而被丢弃。
使机器能较好的识别引脚。
6，来料的问题，来料不规则，为引脚氧化等不合格产品。 IQC做好不良，造成 取料不到或取料不良而抛料。
供料器调整，清扫供料器平台，更换已坏部件或供料器；
经验小结： 抛料原因从过程中分析可分为两大类，一为吸嘴可良好的吸取元件，二为吸嘴不能吸取元件。前者是参数等 设置不当，导致机器不能正确识别而抛料。 后者原因较多，可能为为架不良，参数设置不当，吸嘴不当等原因。 总之， 抛料的原因需要仔细的观察，通过现象寻找到真正的原因，同时在分析的过程中需要对整个机器原理及PRO里的参数有 较学的认识才能较好、快速的解决问题。
SIEMENS贴片工艺参数与调制规范
题 目： SIEMENS 设备贴片工艺参数与调制规范 第 A 版 第 0 次修改一. 目的为能使操作者都能清楚地了解贴片设备的性能及其参数设定,以及保证设备的稳定运行,故制定此套标准作业规范。
二. 范围本规范适用于杭州信华精机有限公司SMT 车间SIEMENS 贴片设备的贴片工艺参数与调制。
三. 职责生技部负责对设备调试及参数设定。
生管部对设备操作。
质量部负责稽核 四. 程序 1.程序制作 程序制作流程图程序制作流程说明 1.1、CAD 数据导入在Siplace pro 编程主画面的工具菜单中选择Tools,在它的下拉菜单Import 中选择AscII Centroid data import wizard 导入数据。
1.2 Placement list 的生成CAD XY 读入后,在Siplace pro 的编程画面里自动生成Placement List,如画面中间的显示内容,如此种 形式的图形为零件数据编辑OK 的组件外形,而此种 形式的图形则为零件数据未编辑OK 的组件外形,因此在这种情况下,必须对这种组件数据进行编辑. 1.3、GF 编写a 、在SIEMENS 标准组件数据库内选择合适的组件GF ，参考《COMPONENTS AND STANDARD NOZZLES 》b 、如标准组件数据库内无合适的GF ，则依据无件外形尺寸、组件脚数量、间距编写GF NOZZLE 配置组件与吸嘴的典型对照关系：见表一制 定：杨翔 审 核： 生效日期：批 准：批准日期： 未经同意 不得复印元件封装CAD 数据导入PCB 设定Recipe 的生成生產線建立GF 编写Placement list 的生成fiduciai 编写Job 的建立及程式优化 Setup 生成NOZZLE 配置 FEEDE 选择定。
《贴片机性能简介》课件
THANKS FOR WATCHING
感谢您的观看
升级方向还包括引入人工智能和机器学习技术，实现自动化和智能化生产，提高生 产效率和产品质量。
应用领域的拓展
随着电子设备行业的快速发展，贴片机的应用领域也在不断 拓展。从传统的家电、通信、计算机等领域，拓展到汽车电 子、医疗电子、航空航天等领域。
针对不同领域的特点，贴片机需要具备不同的性能和功能， 以满足不同产品的生产需求。例如，汽车电子领域需要高可 靠性和耐久性的贴片机，而医疗电子领域则需要高洁净度和 精度的贴片机。
04
贴片机的维护与保养
日常保养
每日清洁
使用柔软的湿布定期清洁贴片机的表面，保持机 器的整洁。
检查紧固件
确保所有紧固件都已牢固，如螺丝、螺母等，防 止因松动而造成设备故障。
检查电缆和连接
确保所有电缆和连接都完好无损，如有损坏应及 时更换或维修。
定期保养
每周检查
每周对贴片机的运行状态进行检查，确保设备正常运行。
影响贴装速度的因素
主要包括贴装头的吸嘴数量、移动速 度、元件的取料位置和送料器数量等 。
贴装精度
贴装精度
指贴片机在贴装过程中对元件位置和角度的调整能力。高贴装精 度能够提高产品质量和可靠性。
影响贴装精度的因素
主要包括机械精度、吸嘴选择、图像识别技术和温度波动等。
提升贴装精度的方法
可以通过定期维护和校准机械、选择合适的吸嘴、优化图像识别算 法和保持恒温等方式来实现。
开启设备
按照设备操作手册的步骤开启 贴片机。
操作流程
打开软件
启动贴片机的控制软件，该软 件用于控制贴片机的运动和操
作。
编程
根据需要贴装的元件类型和位 置，编写程序并加载到贴片机 中。
SIEMENS贴片机培训资料
•印刷电路板 •输送器
SIPLACE 80 F4的元件
•x •y
•悬臂
•收集与贴片 •拾取与贴片
•压缩空气接口
•WPC
贴片机系统的警告标志
贴片机系统的警告标志
•警告！
• •所有带有此标志的元部 •件都带电，即使切断总
•电源也是如此。
•危险 •
••
••该50系/6统0• 具Hz有p3o×w2e0•r4sVu（•ppx•Ul2yS.0型P4•）aVr、t(sU3oSוf•tvh4e0er0ssViyo或snt3)e,×m•3•4tx•h640eV0re0±•foV1r0•eo%sr、t3i•l5lx•0c/4a66r0r赫0••ypV兹ot?的e1n供0t•ia电%lly,电•le源thal
•SIPLACE 80 S-20
•收集与贴片 •0402至PLCC44，SO32，DRAM
•20,000元件/小时
•+/- 90 μm
•单向输送器： •50×50mm至460×460mm •双向输送器： •50×50mm至460×216.5mm
•8mm带至80（120） •交换料台 •带送料器 •散料送料器 •振动条形送料器
人员操作；
• — 装在设备内、外的预防性装置必须完好无损。不得将安全
•
开关旁路，不得拆卸任何安全装置。
• 如果在设备运行时发现任何故障，操作人员必须以书面形式 向制造商报告，以便采取相应的改进措施。
贴片机系统的警告标志
•7
•当心-压碎危险 •强磁场！强磁引力
•不要将铁、钢或镍质物体靠近！ •不得把磁性面放在铁表面上！ •使用心脏起博器的人禁止操作！ •不得靠近磁性数据载体、支票卡、信用卡，等等。 •手表不要靠近！
西门子贴片机培训手册 操作员标准技能培训教材
散料盒
12
机器介绍
机器里面安全图标的介绍
强磁
不可将金属 物品放在机 器里
不可将磁卡 放在机器里
戴有心脏 起博器的 人不允许 操作此机 器
13
贴片过程概述
1.完成丝印操作的板通过传送带送至贴片机. 2.贴片机由软件,计算机鼠标与监控器来控制.生 产线可能用到一台或几台贴片机来组装PCB. 零件用供料器装上贴片机. 3.贴片机按照正确的方向,极性与装贴位置把不同 大小的SMT零件组装到PCB上.
14
日保养
用无尘布清 洁机器表面
用无尘清洁 机器表面 清空各区的 废料盒
清扫地上 的散料带
清空各区的 抛料盒
15
日保养
清洁FEEDER压盖的灰尘
16
开机步骤
1. 在开机前必须先检查供料器及供料器平台上有无杂物, 是否可 正常运转, 是否稳定的装在相应的站位轨道上. 2. 所有在机器上使用的供料器的前压盖是否扣好,供料器上的保 护盖有无盖好!
使用剪刀或剪前钳注意安全
接料
利器伤害
28
注意事项
图片 操作过程
机器内部清洁
危险/风险
磁铁强磁导致的伤 害
注意事项
1、做机器内部清洁时，不得随 身携带金属物品，不得使用金 属工具接近磁铁。 2、不得使用易燃溶剂清洗机器 表面或内部。
N/A
处理贴片 头不吸料 等需打开 保护盖才 能处理的 异常情况
机器盖压伤/机 器伤害
1
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。
西门子贴片机原理介绍及保养方法
Component Changeover Table(台車)
西门子贴片机
Gantry(懸臂)
西门子贴片机
西门子贴片机
PCB Camera(PCB 相機)
西门子贴片机
Safety Circuit HS60(安全迴路)
西门子贴片机
Revolver head(旋转头工作原理)
(X9)(圖示左下角):管控Vision (X10):真空測試板 (X12):Dp-Axis Motor
西门子贴片机
Revolver head(旋转头工作原理)
西门子贴片机
4.Reference run(回参考点)
5.Sitest&Calibration(校正)
6.Transport Systems(传输系统)
7.Maintenance(保养)
西门子贴片机
Machine overview (机器结构)
1. Power supply (380AC (v) ± 10%,三相五線制)
西门子贴片机
Calibration(校正)
3.Machine Zero Point(機器零點) 4. a.Feeder Table(供料器台)
b.Nozzle Changer(吸嘴更換裝置) c.PCB Corner(輔助照Mark點) d.Conveyor Width(軌道寬度)
Maintenance(保養)
保養所需工具:
名稱 垃圾桶 內六角扳手組 實驗室級手套 金屬鑽頭 金屬鑽頭 鉗子 PLUNGER
名稱 棉簽
乙醇 潤滑油 密封油
SIEMENS贴片机培训资料表面按装技术
压缩空气接口
WPC
贴片机系统旳警告标志
7
7
A
8
A
1
9
2
3
4
5
6
贴片机系统旳警告标志
警告！
全部带有此标志旳元部 件都带电，虽然切断总
电源也是如此。
危险 该50系/6统0具Hz有p3o×w2e0r4sVu（ppxUl2yS.0型P4）aVr、t(sU3oS×ftvh4ee0r0ssViyo或snt3)e,×m34txh64e0V0re0±foV1r0eo%sr、t3il5lx0c/4a66r0r0赫ypV兹ot?旳e1n供0tia%电lly,电le源th，al 所vo以lta虽g然es切ev断e总n i电f th源e，m系ai统n s元w部itc件h仍is 可sw能itc带h有ed致o命ff.旳Inc电o压rre。c不tha正n常dl操ing作o贴fth片e机系统， placement systemcan thereforeresult indeath or severeinjury or considerable 将da可m能ag造e成to死eq亡u、ip严me重n旳t. 人身伤害或设备旳损坏。
5．按键开关 0位表达正常运转 1位表达维修保养
2
静电敏感器件（ESD）
当今使用旳全部模块几乎都装有高度集成旳MOS块和元件。所采用 旳制造技术意味着，这些电子元件对过电压都非常敏感，所以对静 电放电尤其敏感。
此类模块旳简称为“ESD”（ 静电敏感器件），在国际上广泛使用， 但德文缩写“EGB”也能够看到。
警告！总电源电压 在卸下防护罩之前，必须完全切 断设备电源。 电容器放电时间： tmin＝等待3分钟
更换元件台旳安全操作阐明
警告 机器运转时，切勿将手伸进元件互换料台和贴片 机系统框架间旳缝隙中（第1项）。
(Siemens)西门子贴片机培训教材
SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (36)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。
但是非正常规程操作，极有可能造成机器的损坏。
通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。
1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。
2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。
【精品】第二讲siemens贴片机hs50结构介绍
第二讲SIEMENS贴片机HS—50结构介绍序言贴片机HS-50的提升等级1的培训需要我们掌握和了解的包括：1、机器部件位置和功能概述如机器电源控制箱伺服箱等2、研究机器回参考点3、简述旋转头操作理论及其结构4、进行并研究机器的全套校准工作当机器出现故障时能够从出现的错误提示信息或是从信号灯的亮与灭之中知道机器故障的原因，并能达到一定的动手能力解决问题。
一、安全操作注意事项1、机器安全为保证操作安全必须遵守下列注意事项:1）如果不是完全熟悉机器的使用和功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有经过培训的有资格人员才能将其设置为配置状态(I)，除非软件对话框中提示否则不要将键盘转换钥匙转到I位置（配置状态)3)在贴片机打开的情况下切勿将头或胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清楚这些改动对系统的总体功能所产生的影响5）贴片机必须始终由经过适当培训的人员来安装重装和维护6）只使用西门子原装备件和经过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/服务手册中的说明使用系统才能保证SMD自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的人员才能够拿取的地方9）如果必须使用机器并且没有经过适当培训的人员请务必请西门子技术服务人员到场对于不正确的操作导致的任何损坏及间接损坏SiemensAG不负责任10）机器操作人员只能执行得到适当培训完全熟悉的工作内容11）务必遵守您所在国家的所有安全规定12）不要对安全设备进行改动尤其不要绕过断路器或卸下安全设备13）如果在机器使用过程中出现特别危险的情况用户必须立即书面通知生产商以便采取相应的措施减少潜在的危险机器要正常运行，安全操作是十分重要的.由上图可以看出，在机器的醒目地方都贴有黄色的安全警示标签。
现在我们来解释一下这几个图标的含义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2，角度的度义：
在西门子贴片机中，角度的定义为，逆时针方向为正方向，顺时针为负方向。 下图为正确的进料方向,贴片角度与此相同。
3,元件形状定义：
4，GF命名规则
元件规格
GF代码
0201
9*
0402
101**
元件规格 排阻、排容
GF代码 107**
元件规格
大功率三极 管
GF代码 52**
元件规格 SOP16
81**
61**
其他异型插座 76**
QFP(N)21~60pin
82**
62**
BGA1~60ball
90**
QFP(N)61pin以上 83**
说明： 现阶段我司元件编码是按照客户来进行管理的。因此最基本的要求是： 1)，CHIP元件必须按照上表中的要求进行定义。 2)，其它异形元件可按元件编码来进行定义。 3), 所有GF定义好后必须在GF的COMMENT项内进行备注元件的类型和尺寸以供查询。如：0402电容的备注应为： Capcitor 1.0*0.5*0.5mm。
电解电容 钽电容 SOT23 SOT89 TO252
34** 30** 4*** 50** 51**
SOP6 SOP8 SOP10 SOP12 SOP14
55**
SOP51~SOP100 66**
晶体
79**
58**
排插 1~10pin 70**
SOJ
80**
60**
带引脚插座
74**
QFP(N)1~in
5,GF的维护
1）SMT编程员在编制首次生产程序时，如发现有新器件则必须在标准GF库中给该器件选用一合适的 GF， 如库中没有，则需新建。
2）工程师/技术员在首次试产调试中发现GF有问题，需确认是否是选错GF，如需要新建的GF，则按要求 命名，成熟后须纳入标准GF库中。
3）生产中为解决打翻、漏贴、侧立等问题及解决一些特殊器件的识别问题而建立的GF；需新命名且须 跟踪该GF的使用情况。，如应用成熟后须纳入标准GF库中覆盖原GF，然后删除临时建立的GF，否则 予以删除。并周知其他工程师/技术员 SMT编程员。
D4
66000comp/H 9** 28#/38# 01005-18.7*18.7mm 料带/管状/散料 144 PCS 50*50mm--610*508mm 0.3mm-4.5mm < 3KG 5层 5.78*5.78mm
D1
15000comp/H 9**/5** 28#/36# 01005-200*125mm 料带/管状/散料/WPC 90PCS 50*50mm--610*508mm 0.3mm-4.5mm < 3KG 5层 5.78*5.78mm
清洁更换吸嘴；
2，识别系统问题，视觉不良，相机镜头不干净，有杂物干 扰识别， 识别光源选择不当和强度、灰度不够，还有可能 识别系统已坏。
贴片头与相机配置后的可贴装范围
2, GF内参数的含义及标准 GF内参数的正确性和是否恰当将影响贴片的坐标，抛料率等方面，当参数设置不当会出现程序优化出错等问题。因此，技术人 员有必要详细的了解此项内所有参数的含义，并且知道当更改参数后对贴片的影响；并及时跟踪结果。
GF的参数设置将另外做详细的解释和分析。
3,OIS的认识和了解
OIS 是对贴片机所有的生产信息和抛料信息进行统计和分类的软件，包括机器所生产的PCB板数，每块PCB在每 台贴片机所用的时间、待板时间、故障时间，机器所有的抛料信息，包括每站物料的抛料数量、时间、原因等。 详情有待增加。
4，抛料原因分析及处理方法
原因
处理方法
1，吸嘴问题，吸嘴变形，堵塞，破损造成气压不足，漏气， 造成吸料不起 ，取料不正，识别通不过而抛料。
二、定义
• 1，元件方向的定义： • 规则 1：元件定义时应俯视。
• 规则 2:长轴为X轴，短轴为Y轴。例外：图④元件顶面有一凹槽时，吸嘴无法放入，应旋转90度。
规则 2： 1号引脚应位于元件的左下角，如果是二极管，元件的正极必须指向X方向。
规则 3: 在宽度方向，引脚多的一边应指向底部。
规则 4： 当元件有特殊引脚时，比如有一个较宽的引脚，这个特殊引脚应位于元件底部。 规则 5：SOT或多引脚类元件，引脚多的一面应指向底部。
4）SMT编程员根据工程师/技术员的反馈情况对线控机GF 、BE、文件 检查确认并维护。
三、程序制作规范
1，PRO是西门子贴片 机所使用的程序制作 和编辑的软件。架构 如右图所示。
程序相关人员须了解整 个PRO的架构后才可以对 程序进行制作、编辑和 优化，才能理解整个架 构中各项的含义。
SUCCESS
THANK YOU
2019/8/6
2,程序的制作 程序员在制作程序时须严格按照规则中的标准来对元件的形状、角度等进行规范，详情请参考
《Siemens生产程序制作流程》。
3,程序的维护 1） 程序工程师在每周指定的日期将各线体的程序备份至指定的电脑里以备用。 2）程序工程师须定期对线控电脑里不用的程序进行删除和处理。
四、贴片机调试规范
1, 贴片机的技术参 数。
工程技术人员应了解机器的相关参数，以及可以生产的产品范围，便 于以后在调试过程中更加顺利。
产能标称值 使用的吸嘴系列 相机型号 元件范围 供料器模块类型 供料器容量 PCB板的尺寸 PCB板的厚度 PCB板的重量 相机光源层数 PCB相机视觉区域
西门子贴片机 D4/D1 技术参数
西门子贴片机技术规范
德赛工业发展有限公司 2010年10月21日
内容提要
一、综述 二、定义 三、程序制作规范 四、贴片机调试规范
一、综述
随着我司SIEMENS贴片机的数量和线体的增多，为方便贴片 程序和资料的共享和使用，将一些基本的规则和规范用文件的形式予 以定义，以规避因个人的想法不一致而导致程序和资料有差别的现象； 实现贴片程序的一致性，调试工作的标准化,从而节约调试时间，提 高生产效率。
GF代码
元件规格
GF代码
63**
BGA60ball以上
91**
二极管
20**
SOP4
53**
