变压器电感基础知识介绍页
《电感与变压器》PPT课件
可变电感线圈
在线圈中插入磁芯（或铜芯），改变 磁芯的位置就可以达到改变电感量的目 的。如磁棒式天线线圈就是一个可变电 感线圈，其电感量可在一定的范围内调 节。它还能与可变电容组成调谐器，用 于改变谐振回路的谐振频率。
6
变压器
变压器是用做变换电路中电压、电流 和阻抗的的器件，按其工作频率的高低 可分为低频变压器、中频变压器、高频 变压器。
新产品均为一体化行输出变压器。
11
电感线圈的命名方法如图
区别代号，用字母表示 型式，用字母表示（如X表示小型） 特征，用字母表示（如G表示高频） 主称，用字母表示(L表示线圈，ZL表示高频扼流线圈)
12
中频变压器的型号命名方法
它由三部分组成： 第一部分：主称，用字母表示； 第二部分：尺寸，用数字表示； 第三部分：级数，用数字表示。
按结构特点可分为单层、多层、蜂房式、磁 心式等。
2
小型固定式电感线圈
这种电感线圈是将铜线绕在磁心上，再用环氧 树脂或塑料封装而成。它的电感量用直标法和色 标法表示，又称色码电感器。它具有体积小、重 量轻、结构牢固和安装使用方便等优点，因而广 泛用于收录机、电视机等电子设备中，在电路中 用于滤波、陷波、扼流、振荡、延迟等。固定电 感器有立式和卧式两种，其电感量一般为0.1～ 3000μH，允许误差分为Ⅰ、Ⅱ、Ⅲ三档，即 ±5%、±10%、±20%，工作频率在10kHz～ 200MHz之间。
意义
字母
意义
DB CB RB GB
电源变压器 音频输出变压器 音频输入变压器
高频变压器
HB
SB或 ZB
SB或 EB
灯丝变压器 音频（定阻式）输送变压器
音频（定压式或自耦式变压 器）

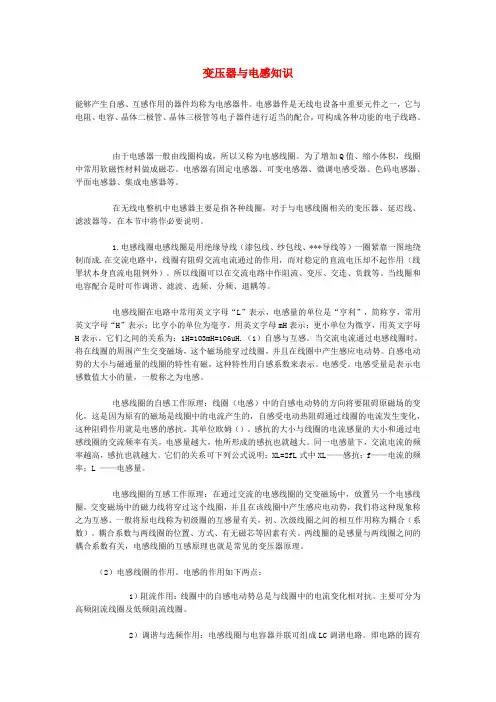

变压器与电感知识
变压器与电感知识能够产生自感、互感作用的器件均称为电感器件。
电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。
由于电感器一般由线圈构成，所以又称为电感线圈。
为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。
在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。
1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。
同一电感量下，交流电流的频率越高，感抗也就越大。
它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L ——电感量。
很全的变压器基础知识讲解
很全的变压器基础知识讲解很全的变压器基础知识⼀、变压器原理及分类1．原理：变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流⽽传输电能的⼀种静⽌电器。
其基本原理是电磁感应原理，即“电⽣磁，磁⽣电”的⼀种具体应⽤。
2．分类：电⼒变压器——⽤于输配电系统按⽤途分特种变压器——⽤于特殊⽤途的变压器1．升压变压器：把发电机电压升⾼2．降压变压器：把输电电压降低3．联络变压器：联接⼏个不同电压等级电⼒变压器⼜分为的系统4．配电变压器：把电压降到⽤户所需电压5．⼚⽤变压器：供发电⼚本⾝⽤电特种变压器：整流变压器，电炉变压器等。
3．符号含义：□□□□□□□□-□/□□-防护代号（⼀般不标，TH-湿热，TA-⼲热）⾼压绕组额定电压等级（kV）额定容量（kVA）设计序号（1、2、3……；半铜半铝加b）调压⽅式（⽆励磁调压不标，Z-有载调压）导线材质（铜线不标，L-铝线）绕组数（双绕组不标，S-三绕组，F-双分裂绕组）循环⽅式（⾃然循环不标，P-强迫循环）冷却⽅式（J-油浸⾃冷，亦可不标，G-⼲式空⽓⾃冷，C-⼲式浇注绝缘，F-油浸风冷，S-油⽔冷）相数（D-单相，S-三相）绕组耦合⽅式（⼀般不标，O-⾃耦）4．油浸变压器（电⼒）的基本组成：变压器主要由下列部分组成：铁⼼器⾝绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱油箱）油箱附件（放油阀门）调压装置——⽆励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全⽓道、吸湿器、油温元件、净油器、⽓体继电器等出线装置⾼、中、低压套管、电缆出线等⼆、组件1．压⼒释放阀1．1⽤途及⼯作特点压⼒释放阀是⽤来保护油浸电⽓设备，例如变压器、⾼压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。
当油浸电⽓设备内部发⽣事故时，油箱内的油被⽓化，产⽣⼤量⽓体，使油箱内部压⼒急剧升⾼。
此压⼒如不及时释放，将造成油箱变形甚⾄爆裂。
变压器电感基础知识介绍
THANKS FOR WATCHING
感ห้องสมุดไป่ตู้您的观看
变压器电感的应用场景
变压器电感在电力电子、 通信、控制等领域有广泛 应用。
在通信领域，变压器电感 用于信号传输、天线调谐 等电路中。
ABCD
在电力电子中，变压器电 感用于实现直流-直流转 换器、逆变器等电路中的 电压和电流控制。
在控制领域，变压器电感 用于电机控制、电源管理 等领域。
02 变压器电感的参数与性能
变压器电感通常由导磁材料（如铁芯） 和绕组组成，绕组可以是单层或多层 的线圈。
变压器电感的工作原理
当电流通过变压器电感的绕组 时，会产生磁场，该磁场与绕 组相互作用产生感应电动势。
感应电动势的大小与磁场的变 化率成正比，当电流增加时， 磁场增强，感应电动势也相应 增加。
变压器电感通过磁场耦合的方 式传递能量，实现电压和电流 的变化。
变压器电感的材料选择
导线材料
磁芯材料
选择具有高导电性能的导线材料，如铜、 铝等。
根据应用需求选择合适的磁芯材料，如铁 氧体、硅钢等。
绝缘材料
其他辅助材料
选择具有良好绝缘性能的绝缘材料，如漆 、胶等。
选择合适的辅助材料，如支架、螺丝等， 以支撑和固定电感线圈。
04 变压器电感的常见问题与 解决方案
变压器电感的制造工艺
绕线工艺
根据设计要求，将导线绕制在磁芯上，形成 线圈。
装配与测试
将线圈装配到变压器中，并进行性能测试， 以确保电感性能符合要求。
浸漆与固化
对绕制好的线圈进行浸漆处理，并经过高温 固化，以提高绝缘性能和机械强度。
质量检测与控制
对制造过程中各个环节进行质量检测和控制， 以确保最终产品的质量。

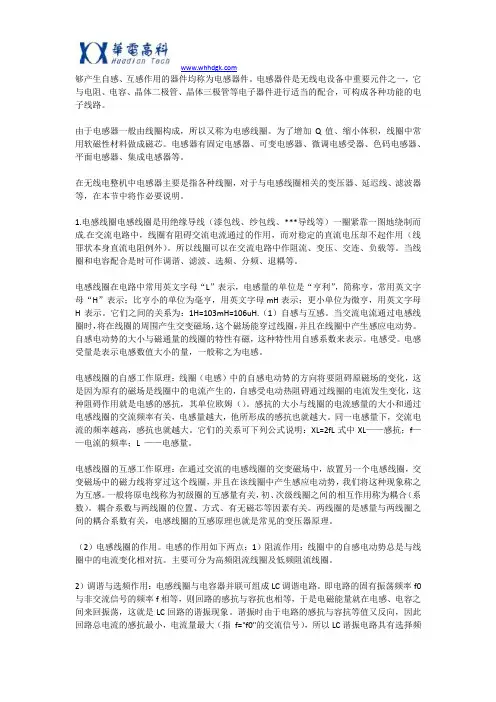

变压器和电感的知识
够产生自感、互感作用的器件均称为电感器件。
电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。
由于电感器一般由线圈构成，所以又称为电感线圈。
为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。
在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。
1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。
同一电感量下，交流电流的频率越高，感抗也就越大。
它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L ——电感量。
什么是电感器、变压器
什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母“T”（旧标准为“B”）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离，如图6-4所示。
电感、线圈和变压器的实用知识
什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应组件，也是电子电路中常用的元器件之一。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源组件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母“T”（旧标准为“B”）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离，如图6-4所示。
变压器、电感器分类及工作原理简介
0
力信樣品工程部:陳 磊
一、變壓器,電感器產品分類名稱說明:
1. Power Transformer 2. Drive Transformer 3. Line Filer 4. Linearity Coil 5. Choke Coil 6. Degaussing Coil 7. Rotation Coil
（電源變壓器） （驅動變壓器） （電源濾波器） （線性電感） （阻流線圈） （消磁線圈） （偏轉線圈）
傳統產品於線路使用圖示:
電源濾波器
電源變壓器 阻流線圈
電源變壓器
主要用作電源部份,起變壓作用; 變壓器一般可分為初級及次級,初級是接受外來
電源,次級稱之為輸出端可分為110V 220V 380V,因本廠所生產的主要供應給彩色電視機, 及電腦廠家,所以在設計上是採用110V /220V 電壓,將交流電轉換成直流電,次級是分部到各 處接的喇叭,鍵盤,錄相…..故,初級也可能有幾 級(但只會有1-2個主初級),在初輸入一定的電 壓,透過磁藕合,在次級輸出我們所須之電壓的 電源.
驅動變壓器, 電源濾波器
驅動變壓器, 電源濾波器
DRIVE 驅動變壓器: 主要應用於驅動電路作為簡單的降壓器 件,提供低電壓，驅動電晶體或IC工作。
LINE FILTER 電源濾波器 起濾雜訊,EMI平波的作用; 装在電源的 一次侧的起始端及二次的结束端，其目 的是消除输入一次侧電路電網中的低频 雜訊或排除二次侧的输出端的雜訊。
二.变压器、电感器用材料介绍：
变压器、 电感器
磁芯 线架 线材 绝缘胶带 档墙胶带 套管 铜箔 凡立水 胶
二.变压器結構介绍：
磁芯
绝缘胶带
铜箔
电感线圈及变压器的基本知识
电感线圈及变压器的基本知识常见的高频阻流圈、振荡线圈、天线线圈、天线阻抗变换器、电源变压器、输出变压器等，都属于电感器件。
电感线圈与电阻器、电容器及三极管等元件恰当组合后，能构成滤波器、放大器、振荡器等电子电路。
一、电感线圈及其电路图形符号电感线圈就是用漆包线或纱包线一圈靠一圈地绕在绝缘管架、磁芯或铁芯上的一种元件。
电感线圈也可简称为线圈，通常在电路图中用字母“L”表示，常用的图形符号如图1所示。
图1 各种电感线圈的电路图形符号二、线圈的自感和互感任何线圈有电流通过时其周围会产生磁场；若通过线圈的电流变化时，线圈周围磁场也会变化，这变化的磁场又产生感应电动势。
感应电动势是由于线圈中的电流变化引起的，即自感应作用，叫做自感。
自感应电动势的方向符合楞次定律。
当线圈中电流变化时，自感应电动势总是阻碍电流的变化。
两只线圈相互靠近，一只初级线圈，另一只次级线圈，初级线圈通变化的电流，次级线圈产生感应电动势。
初、次级线圈虽无直接相连，但有磁力线耦合作用，使初级线圈的电能转移到次级线圈，这种作用称为互感，由互感作用产生的感应电动势称为互感电动势。
根据初级线圈磁力线通过次级线圈产生作用的多少，即互感量的大小，有紧耦合和松耦合。
若把初、次级线圈彼此垂直放置，则没有磁感应作用，即没有耦合。
三、电感线圈的种类和型号命名方法由于工作频率、绕组匝数、骨架材料等因素不同，线圈种类繁多，主要有振荡线圈、阻流线圈、电视偏转线圈和校正线圈、固定电感线圈等。
按磁体性质又分为：空芯线圈和磁芯线圈；按线圈形式又分为：固定线圈和可变线圈。
电感线圈的型号命名一般由四部分组成：第一部分：用字母表示主称，其中L代表线圈，ZL代表阻流圈；第二部分：用字母表示特征，其中G代表高频；第三部分：用字母表示型号，其中X代表小型；第四部分：用字母表示区别代号。
下来介绍几种线圈：1．单层线圈单层线圈的电感量一般在几个微亨到几十个微亨之间，适用在高频电路中，为了提高Q值，线圈骨架选用介质损耗小的陶瓷、聚苯乙烯、聚四氟乙烯等。
变压器电感基础知识介绍页PPT文档
变压器电感基础知识介绍页PPT文档一、电感的基本概念和定义电感是指导体中产生电磁感应的现象，同时也是一种可以储存电能的元件。
当变化的电流通过导体时，它会产生一个与电流变化有关的电磁场，这种电磁场会产生电位能，而这种电位能在电流发生变化时会释放出来。
二、变压器的基本原理变压器是利用电磁感应原理来实现电压或电流的升降的电气设备。
它由两个或多个线圈绕在同一个铁芯上构成。
当输入线圈中有交变电流流过时，通过铁芯产生的磁场会在输出线圈中产生感应电动势，从而使得输出电流和输入电流之间实现了电磁转换。
三、电感的具体特性1.阻碍交流电流通过：电感对交流电具有阻抗，即电感的阻碍作用使得电流不能通过，只能在电感中产生磁场。
2.对直流电具有短暂性阻抗：当电感通直流电时，初始时刻电感对电流具有短暂性阻抗，即会阻碍电流通过，但随着时间的推移，电感的短暂阻抗逐渐减小。
3.储存和释放电能：当交变电流通过电感时，电感会储存电能，当电流中断时，电感会释放储存的电能。
这个特性使得电感作为储能元件被广泛应用于电路中。
四、电压和电流的关系1. 基本关系：根据法拉第电磁感应定律，产生的感应电动势与电流的变化率成正比。
即感应电动势E= -N*dI/dt，其中E为感应电动势，N 为线圈匝数，dI/dt为电流变化率。
2.电势能的转换：电感上的电势能可以转换为输入电流的动能，也可以转换为输出电流的动能。
3.基于电压变比的关系：在理想的变压器中，输出电压和输入电压之间的比例关系取决于线圈的匝数比。
即输出电压与输入电压之比等于输出线圈的匝数与输入线圈的匝数之比。
五、变压器的应用领域1.电力系统中：变压器在电力系统中是非常重要的设备，用于实现电压升降。
2.电子设备中：变压器在电子设备中被用于隔离、滤波和振荡电路等方面。
3.确定电路参数：通过变压器的反变换，可以测量出未知值的电阻、电感或电容等参数。
4.充电和放电：变压器可以用于充电和放电电路中的储能。
六、小结电感是一种能够储存和释放电能的元件，它具有阻碍交流电流通过、对直流电具有短暂性阻抗和对电压和电流的转换等特性。
变压器电感基础知识介绍
变压器电感基础知识介绍变压器是电能的传递装置，它可以通过电磁感应的方式将一种电压转化为另一种电压，是电力系统中非常重要的设备之一、变压器的工作原理基于法拉第电磁感应定律，即在闭合线圈中通过电流时会产生磁场，当磁场发生变化时会在线圈中感应出电流。
变压器主要由两个或更多的线圈组成，通过磁场的耦合来实现电能的传递。
在变压器中，一般有两个线圈，分别称为主线圈和副线圈。
主线圈是供电线圈，副线圈是输出线圈。
这两个线圈通过能够导磁的铁芯连接在一起，使它们的磁场能够彼此感应。
当主线圈中通入交流电时，其产生的磁场通过铁芯传递到副线圈中，从而在副线圈中感应出电流。
由于线圈之间的匝数比不同，根据法拉第电磁感应定律，如果副线圈的匝数比大于主线圈的匝数比，那么输出电压将比输入电压高，称为升压变压器；反之，如果副线圈的匝数比小于主线圈的匝数比，那么输出电压将比输入电压低，称为降压变压器。
在变压器的设计中，核心重要的参数是变比，即主线圈匝数与副线圈匝数的比值。
变比决定了输入和输出的电压之间的关系。
除了变比之外，还有一些其他的参数也需要考虑，比如变压器的功率、效率、温升等。
此外，还要考虑线圈和铁芯的尺寸和材料选择，以及绝缘和散热等问题。
变压器的工作原理可以通过以下步骤来解释：1.主线圈通电产生磁场：当交流电通入主线圈时，其产生的磁场将通过铁芯传递到副线圈中。
2.磁场感应副线圈中产生电流：副线圈中的磁场发生变化，根据法拉第电磁感应定律，在副线圈中就会感应出电流。
3.电流产生电磁场：在副线圈中感应出的电流反过来又产生了磁场。
4.根据变压器的功率平衡原理，主线圈和副线圈中的电流和电压成反比关系。
即电压高的一边电流小，电压低的一边电流大。
5.根据电能守恒原理，输入功率与输出功率相等，即输入电压乘以输入电流等于输出电压乘以输出电流。
6.变压器通过调整线圈之间的匝数比来实现不同电压的输出。
变压器在电力传输和分配中扮演着重要的角色。
在电厂中，变压器用于将发电机产生的高压交流电转化为输电线路所需的较高电压；在输电线路上，变压器用于将高压电流转化为在终端用户处所需的较低电压；在终端用户处，变压器用于将电压进一步降低，以满足不同用电设备的需求。
变压器知识培训资料全
预防性试验
按照规程要求对变压器进行预防 性试验，如绝缘电阻测量、直流 电阻测量、变比测量等，以发现 潜在故障，确保变压器安全可靠
运行。
油品维护
定期检查变压器油品质量，及时 更换劣化油品，保持油品清洁干 燥，防止油品老化影响变压器绝
缘性能。
变压器的故障诊断与排除
常见故障类型
变压器常见故障包括绕组故障、铁芯故障、油质劣化等。这些故障可能导致变压器温升异 常、噪音增大、油品变黑等现象。
电压等级
根据电网的电压等级选择相应的变压器，确保变压器的额 定电压与电网电压相匹配。
效率和损耗
选择高效率、低损耗的变压器，以降低运行成本和节约能 源。
变压器的设计方法
磁芯选择
线圈设计
根据变压器的工作频率、磁通密度和温升 要求，选择合适的磁芯材料和形状。
绝缘设计
确定原边和副边线圈的匝数、线径和绕制 方式，以满足变压器的电压比、电流和阻 抗要求。
并列运行方式
两台或多台变压器并列运行，以提高供电可靠性和容量的方式。并列运 行要求变压器的额定电压、额定频率和阻抗等参数相同，以确保负荷均 匀分配。
变压器的日常维护
定期检查
定期对变压器进行外观检查、油 位检查、油温检查等，确保变压 器处于正常工作状态。同时，检 查变压器周围环境，确保通风良
好，无杂物堆积。
变压器的温升与效率评估
温升测试：在额定负载下，测量变压器 的温升，可以判断变压器的散热性能是
否良好，以及是否存在过热现象。
效率评估：通过比较变压器的输入功率 与输出功率，可以计算出变压器的效率 。高效率的变压器能够降低能源损耗，
提高能源利用效率。
以上是关于变压器性能测试与评估的一 些主要内容。通过这些测试与评估，可 以全面了解变压器的性能状况，确保变 压器在正常运行时具有良好的电气性能
变压器的一些知识点
变压器的⼀些知识点
1、什么是励磁电感？
仅在变压器中才出现的名词,也就是⼀个,事实上这个电感是变压器的初级侧电感,作⽤在其上的电流不会传导到次级,它的作⽤是拿来对铁芯产⽣激磁作⽤,使铁芯内的铁磁分⼦可以⽤来导磁,就好⽐铁芯是磁中性,绕上绕组后，加⼊电源,它就像个,开始有磁⼒了,这个电感称它为励磁电感,其实它就是电感,只是这个名称只在变压器中使⽤。
漏感是电机初次级在的过程中漏掉的那⼀部份!
变压器的漏感应该是线圈所产⽣的不能都通过次级线圈,因此产⽣漏磁的电感称为漏感。
2、励磁电感有什么作⽤？
3、实际变压器有磁化电感和漏电感，励磁电感这些都是什么？
4、什么叫磁通？
5、正激变换器的磁通复位
1. 若变压器的磁化电流⾮零，开关关断后必须为该电流提供⼀条流动路径
2. 在开关断开iµ流动期间，激磁电感上的电压必须为负，以使激磁电流衰减
3. 在周期性的稳态时，铁⼼中的磁通在每个周期的终点值必须回到起点值这称为磁通复位6、理想变压器的特点
单端正激变换器第三绕组复位
复位条件：I3N3＞I1N1
铁芯线圈的匝数与其通过的电流的乘积，通常称为磁通势。
7、电感上的能量
E=0.5I2L
8、变压器的等效电路
单副边的等效电路
其中Xm为励磁电感
左右两边的电感为漏感
⼀般情况下，励磁电感远远⼤于漏感，将副边开路，可以测得励磁电感的⼤⼩将副边短路，可以测得漏感的⼤⼩。
电感、磁珠、变压器
第三章电感、磁珠、变压器1、电感和变压器定义：电感是衡量线圈产生电磁感应能力的物理量，导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与产生此磁通的电流之比。
电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。
两个彼此不连接但又靠近，相互间存在电磁感应的线圈叫变压器。
变压器是一种用于电能转换的电器设备，它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能；2、电感和变压器用途：由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。
该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li^2 ,可见，线圈电感量越大，电流越大，储存的电能也就越多。
主要用途如下：（差/共模）滤波、谐振、隔交通直、选频、阻抗变换、陷波、延迟、阻流（阻高频或低频）、变压（升压/降压）、开关（继电器）等；3、色环电感识别: 色环电感分为四色环和五色环，先说四色环,顾名思义，就是用四条有颜色的环代表感值大小:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9黑0精度：J=±5% K=±10% M=±20%, 表示误差电感各色环表示意义如下：第一条色环：感值的第一位数字；第二条色环：感值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
插件的色环电感读法：同色环电阻的标示；电感量：0.1uH～22MH, 尺寸：0204、0307、0410、0512, 豆形电感：0.1uH～22MH, 尺寸：0405、0606、0607、0909、0910 ；电感单位：亨（H）、毫亨(mH)、微亨（uH）、纳亨（nH），1H=10^3mH=10^6uH=10^9nH;4、常用电感种类汇总：（一）按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（单层、多层、蜂窝式、多层片状、印刷电感等），还可分为固定式电感器和可调式电感器。
电子变压器.电感器生产制造基本知识及工艺规范
电子变压器、电感器生产制造基本知识及工艺规范１．目的：为使我公司电子变压器，电感器（统称变压器）生产的管理者，作业者对变压器的生产有个全面了解和统一认识。
以期在生产中采用合理的工艺要求和操作手法，提高产品质量、提高工效、节省材料，特制定编写本文。
２．适用范围：本规范只适用于我公司电子变压器的生产中,一般性的工艺要求，对于特殊要求，依图纸规定执行,本文内容只作为参考.生产过程中，如遇有与产品规格书要求不一致处，应以产品规格书为准。
３．变压器的基本工作原理：变压器是一种变换电压的电子原件，故称之为“变压器"。
它是由铜线绕制的线包和磁性材料构成的铁芯组合而成，是各种电子设备中不可缺少的重要部件之一。
变压器的工作原理：当初级线圈加上交复信号后，初级线圈将产生交变磁场.交变磁场通过磁芯（铁芯)感应到次级线圈上，于是在次级线圈中产生感应电压。
该感应电压的频率与初级外加信号相同，而电压值则取决于次级线圈的匝数多少。
输出功率则决定于外接负载和初级输入信号的功率.因此，正确的设计初、次级线圈的圈数比即可得到需要的次级输出电压值。
工作原理如右图所示:Uin：输入电压Uout:次级输出电压N1：初级匝数N2:次级匝数Uout=Vin＊N2/N1＊(1+K)（K:损耗系数约为5％-10%）４．变压器生产中使用的主要材料：变压器生产中使用的材料主要为三类:导电材料、磁性材料和绝缘材料.现分述如下：４.1导电材料主要用于绕制线包绕组和隔离，屏蔽，导电材料种类繁多，使用时要注意区分。
4.1.1常用的铜漆包线：铜线表面包裹绝缘漆面称为铜漆包线,简称为铜线或漆包线，使用中除注意其外径外，还要注意区分绝缘层的特性。
漆包线分为：A．可焊型：即以锡温可以熔化掉漆包层，常用的有：0UEW1UEW2UEW—使用最多的一种3UEW从0-3型，其漆包层由厚到薄。
B。
不可焊型：即以锡温不能熔化漆层，需以特殊方法，去漆层后焊锡.常用的有：PEW “F"PEW “H”多用于工作在高温条件下,一般使用较少。
电感和变压器
课程内容
电子元件
电阻、电容、电感/变压器 …
电路板（PCB）元件焊接方法与练习
常用电子仪器与工具
数字万用表、数字示波器、稳压电源…
第三章 电感器与变压器
3.1 电感的基础知识
3.1 电感的基础知识 电感器是如何工作的？
电感是一种能将电能以磁能的形式储存起来的被动电子元件。 通常为导线在导磁材料（此处称为“磁芯”）上卷绕而成。
另外，一些开关电源中利用共模电感器漏感来代替差 模电感器。这时在开关电源电路板上就见不到差模电感 器。
3.5 变压器的基础知识
变压器的结构
两组相距很近又相 互绝缘的线圈就构成了 变压器。变压器主要由 绕组和铁芯组成。绕组 通常由漆包线或沙包线 绕制而成，与输入信号 连接的绕组称为一次绕 组（初级绕组），输出 信号的绕组称为二次绕 组（次级绕组）。
3.1 电感的基础知识 电感器的性质
电感器的主要性质有通直阻交和阻碍变化的电流。
1、电感器的通直阻交性质 指电感器对通过的直流信号阻碍较小，而交流信号
通过时会受到较大的阻碍。 感抗：电感器对通过的交流信号有较大的阻碍，单位Ω
3.1 电感的基础知识 电感器的性质
2、电感器的“阻碍变化的电流”性质 当变化的电流流过电感器时，电感器会产生自感电动
误差 品质因数 直流电阻越小越好 额定电流
3.4 电感器的典型应用 1 电源中的电感滤波电路
电感滤波电路是用电感器构成的一种滤波电路，其 滤波效果相当好，只是要求滤波电感的电感量较大，电 路的成本比较高。电路中常用∏型LC滤波电路。
3.4 电感器的典型应用 2 共模和差模电感电路
共模信号：两个大小相等、方向相同的信号。 差模信号：两个大小相等、方向相反的信号。
电感器和变压器
（2）品质因数（Q值） 品质因数是电感线圈的一个主要参数。它反映了线圈质量的
高低。通常也称为Q值。Q值与构成线圈的导线粗细、绕法、单 股线还是多股线有关。如果线圈的损耗小，Q值就高。反之，损 耗大则Q值就低。 （3）分布电容
由于线圈每两圈（或每两层）导线可以看成是电容器的两块
金属片，导线之间的绝缘材料相当于绝缘介质，这相当于一个 很小的电容，这一电容称为线圈的 “分布电容”。由于分布电容的存在，将使线圈的Q值下降，为
采用具有电感挡的数字万用表来检测电感器是很方便的，将数安万用表量程开关拨至合 适电感挡，然后将它的两个引脚与表笔相连即可从显示屏上显示出该电感器的电感量。
电感器的选用 有应用电感器时，要根据电路的要求选择不同的电感器。首先应明确其使用的频率范围，
铁芯线圈只能用于低频，铁氧体线圈、空心线圈可用于高频；其次要搞清线圈的电感量和 适用的电压范围。另外在使用电感器时要注意，通过电感器的工作电流要小于它的允许电 流；否则，电感器将发热，使其性能变坏甚至烧坏。在安装电感器时，要注意电感组件之 间的相互位置。
油浸水冷、强迫油循环等。 (3)按用途分： (1)电力变压器：用于输配电系统的升、降电压。 (2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和 继电保护装置。 (3)试验变压器：能产生高压，对电气设备进行高压试验。 (4)特种变压器：如电炉变压器、整流变压器、调整变压器等。 (4)按绕组形式分： (1)双绕组变压器：用于连接电力系统中的两个电压等级。 (2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。 (3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。 (5)按铁芯形式分： (1)芯式变压器：用于高压的电力变压器。 （2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果 较理想的配电变 压器，特别适用于农村电网和发展中地区等负载率较低的地方。 (3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等 的电源变压器。
