双机间的串口双向通信2.0
单片机双机串口通信
单片机双机串口通信在现代电子技术领域，单片机的应用无处不在。
而单片机之间的通信则是实现复杂系统功能的关键之一。
其中，双机串口通信是一种常见且重要的通信方式。
什么是单片机双机串口通信呢？简单来说，就是让两个单片机能够通过串口相互交换数据和信息。
想象一下，两个单片机就像是两个小伙伴，它们需要交流分享彼此的“想法”和“知识”，串口通信就是它们交流的“语言”。
串口通信，顾名思义，是通过串行的方式来传输数据。
这和我们日常生活中并行传输数据有所不同。
在并行传输中，多个数据位同时传输；而在串行传输中，数据一位一位地按顺序传送。
虽然串行传输速度相对较慢，但它所需的硬件连线简单，成本较低，对于单片机这种资源有限的设备来说，是一种非常实用的通信方式。
在进行单片机双机串口通信时，我们首先要了解串口通信的一些基本参数。
比如波特率，它决定了数据传输的速度。
就像两个人说话的快慢，如果波特率设置得不一致，那么双方就无法正常理解对方的意思，数据传输就会出错。
常见的波特率有 9600、115200 等。
还有数据位、停止位和校验位。
数据位决定了每次传输的数据长度，常见的有 8 位；停止位表示一个数据帧的结束，通常是 1 位或 2 位；校验位则用于检验数据传输的正确性，有奇校验、偶校验和无校验等方式。
为了实现双机串口通信，我们需要在两个单片机上分别进行编程。
编程的主要任务包括初始化串口、设置通信参数、发送数据和接收数据。
初始化串口时，我们要配置好相关的寄存器，使其工作在我们期望的模式下。
比如设置波特率发生器的数值，以确定合适的波特率。
发送数据相对来说比较简单。
我们将要发送的数据放入特定的寄存器中，然后启动发送操作，单片机就会自动将数据一位一位地通过串口发送出去。
接收数据则需要我们不断地检查接收标志位，以确定是否有新的数据到来。
当有新数据时，从接收寄存器中读取数据，并进行相应的处理。
在实际应用中，单片机双机串口通信有着广泛的用途。
比如在一个温度监测系统中，一个单片机负责采集温度数据，另一个单片机则负责将数据显示在屏幕上或者上传到网络。
双机间的串口双向通信设计
双机间的串口双向通信设计双机间的串口双向通信设计是一种常见的数据传输方式，常用于微控制器与外设之间的通信。
在这种设计中，一台计算机或控制器作为主机发送数据，另一台计算机或设备作为从机接收数据。
下面将详细介绍双机间串口通信的设计流程和步骤。
1.串口选择首先，需要确定双机间通信所采用的串口类型，常见的串口包括RS232、RS485、USB等。
根据实际情况选择合适的串口类型。
2.硬件连接在确定好串口类型后，将两台计算机或控制器的串口通过串口线连接起来。
一般来说，主机的发送线（TX）连接到从机的接收线（RX），主机的接收线（RX）连接到从机的发送线（TX）。
确保连接稳固可靠。
3.通信协议通信协议是双机间串口通信的重要组成部分，它规定了数据的格式、传输方式和传输顺序等信息。
常见的通信协议有ASCII码、Modbus、CAN 等。
根据通信需求选择合适的通信协议，并确保双方的通信协议一致。
4.数据打包与解包在数据传输之前，需要将要发送的数据打包成一定的格式。
例如，可以使用数据头、命令、校验码等字段将数据组织起来。
接收方在接收到数据之后，需要将数据进行解包，还原出原始数据。
5.数据传输流程数据传输的流程一般包括发送方发送数据和接收方接收数据两个步骤。
发送方在发送数据之前，需要先打包数据，然后通过串口发送数据包。
接收方在接收到数据后，需要先解包数据，然后进行相应的处理。
6.错误检测与纠错在进行双机间串口通信时，为了保证数据的可靠传输，可以采用一些错误检测和纠错的方法。
例如，可以使用CRC校验或奇偶校验等方式进行数据的完整性检测。
如果发现数据错误，可以采取相应的纠错措施。
7.控制流程在双机间串口通信中，还可以通过控制流程来控制通信的开始和结束。
例如，可以通过发送方发送控制字节来告知接收方数据的开始和结束。
接收方在接收到控制字节后，根据控制字节进行相应的处理。
8.实时性要求在一些实时性较高的应用中，需要考虑数据传输的实时性。
CAN—双机通讯

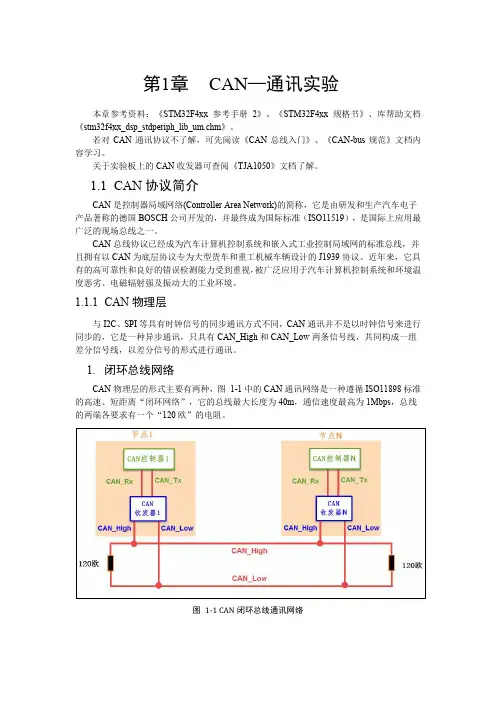

第1章CAN—通讯实验本章参考资料：《STM32F4xx参考手册2》、《STM32F4xx规格书》、库帮助文档《stm32f4xx_dsp_stdperiph_lib_um.chm》。
若对CAN通讯协议不了解，可先阅读《CAN总线入门》、《CAN-bus规范》文档内容学习。
关于实验板上的CAN收发器可查阅《TJA1050》文档了解。
1.1 CAN协议简介CAN是控制器局域网络(Controller Area Network)的简称，它是由研发和生产汽车电子产品著称的德国BOSCH公司开发的，并最终成为国际标准（ISO11519），是国际上应用最广泛的现场总线之一。
CAN总线协议已经成为汽车计算机控制系统和嵌入式工业控制局域网的标准总线，并且拥有以CAN为底层协议专为大型货车和重工机械车辆设计的J1939协议。
近年来，它具有的高可靠性和良好的错误检测能力受到重视，被广泛应用于汽车计算机控制系统和环境温度恶劣、电磁辐射强及振动大的工业环境。
1.1.1 CAN物理层与I2C、SPI等具有时钟信号的同步通讯方式不同，CAN通讯并不是以时钟信号来进行同步的，它是一种异步通讯，只具有CAN_High和CAN_Low两条信号线，共同构成一组差分信号线，以差分信号的形式进行通讯。
1.闭环总线网络CAN物理层的形式主要有两种，图1-1中的CAN通讯网络是一种遵循ISO11898标准的高速、短距离“闭环网络”，它的总线最大长度为40m，通信速度最高为1Mbps，总线的两端各要求有一个“120欧”的电阻。
图1-1 CAN闭环总线通讯网络2.开环总线网络图1-2中的是遵循ISO11519-2标准的低速、远距离“开环网络”，它的最大传输距离为1km，最高通讯速率为125kbps，两根总线是独立的、不形成闭环，要求每根总线上各串联有一个“2.2千欧”的电阻。
图1-2 CAN开环总线通讯网络3.通讯节点从CAN通讯网络图可了解到，CAN总线上可以挂载多个通讯节点，节点之间的信号经过总线传输，实现节点间通讯。
双机之间的串行通信设计
双机之间的串行通信设计随着计算机技术的快速发展，双机之间的串行通信变得越来越重要。
无论是在数据传输、系统控制还是协同处理方面，双机之间的串行通信都扮演着关键角色。
本文将探讨双机之间的串行通信设计，包括串行通信的原理、串行通信的应用、串行通信的优势以及设计双机之间串行通信的步骤。
一、串行通信的原理串行通信是一种逐位传输数据的通信方式。
在双机之间的串行通信中，一台机器将数据一位一位地发送给另一台机器，接收方接收到数据后将其重新组装为完整的信息。
串行通信常用的协议有RS-232、RS-485、SPI等。
二、串行通信的应用1.数据传输：双机之间通过串行通信传输大量数据，例如在两台计算机之间传输文件、传输实时音视频数据等。
2.系统控制：双机之间通过串行通信进行系统控制，例如一个机器向另一个机器发送指令，控制其执行特定的任务。
3.协同处理：双机之间通过串行通信进行协同处理，例如在分布式系统中，各个节点之间通过串行通信共同完成复杂的任务。
三、串行通信的优势相比于并行通信，双机之间的串行通信具有以下几个优势：1.传输距离更远：串行通信可以在较长的距离上进行数据传输，而并行通信受到信号干扰和传输线损耗的限制。
2.更少的传输线：串行通信只需要一条传输线，而并行通信需要多条传输线。
3.更快的速度：串行通信在同等条件下具有更快的传输速度，因为每一位数据传输所需的时间更短。
4.更可靠的传输：串行通信可以通过校验位等方式来保证数据传输的可靠性。
四、设计双机之间串行通信的步骤设计双机之间的串行通信需要经过以下几个步骤：1.确定通信协议：首先需要确定双机之间的通信协议，例如RS-232、RS-485等。
不同的通信协议有着不同的特点和适用范围，需要根据具体的应用需求进行选择。
2.确定物理连接方式：根据通信协议的选择，确定双机之间的物理连接方式，例如使用串口线连接、使用网络连接等。
3.确定数据传输格式：确定数据传输的格式，包括数据的编码方式、数据的起始位和停止位等。
串口交叉线实现2台计算机通信步骤
一、串口交叉线实现2台计算机通信步骤1、制作交叉电缆步骤（1）使用DB-9针的RS-232C连接器和9芯电缆制作交叉线，制作方法按照空Modem 的连接规则，如图1.1.2所示。
图1.1.2 DB-9针空Modem连线在实际应用中，交叉线缆制作可以使用最简单的三线连接方式，如图1.1.3所示，相对的发送和接收针脚需要交叉相连，信号地SIG相连。
图1.1.3 RS-232C接口的简单连接方式步骤（2）使用万用表对各连接线进行测量，确认制作的电缆线是否已可用。
2、直连两台计算机步骤（1）使用“交叉线”连接两台计算机的串行口1（COM1口），也可以是串口2（COM2口），但要记录好每台计算机各使用的串口号。
步骤（2）启动两台计算机。
注：一定要先接线后开计算机，而且当计算机处在开机状态时，不要插拔串口，以免烧坏串口电路。
3、设置主机步骤（1）在Windows2000操作系统中，单击“开始”’“设置”’“网络和拨号连接”，打开如图1.1.4所示的窗口界面。
图1.1.4 网络和拨号连接窗口界面步骤（2）双击“新建连接”图标，进入“网络连接向导”，单击“下一步”。
步骤（3）设置网络连接类型，选择第5项“直接连接到另一台计算机(C)”，然后单击“下一步”，如图1.1.5所示。
图1.1.5 设置使用串行接口直连两台计算机步骤（4）设定此计算机为主机，并单击“下一步”，如图1.1.6所示。
图1.1.6 设置计算机为主机步骤（5）选择连接设置，设置通讯端口（COM1）或（COM2）作为通讯连接的设备，然后单击“下一步”，如图1.1.7所示。
注：所设置的通讯端口必须与串行线所接的计算机端口一致。
图1.1.7 设置串行通讯的连接设备步骤（6）允许连接到主机的用户为“Guest”，即设置客户机可以连接到主机，然后单击“下一步”，如图1.1.8所示。
图1.1.8 指定Guest用户可以连接到主机步骤（7）设置主机连接名为“传入的连接”，单击“完成”配置完主机的网络连接。
双机联动串口通信原理
双机联动串口通信原理双机联动串口通信是指两台计算机通过串口进行数据传输，其中一台计算机作为发送方，另一台计算机作为接收方。
串口通信使用的是异步串行通信协议，即在数据传输时不需要同步时钟信号，而是通过起始位、数据位、校验位和停止位等控制信号来识别和传输数据。
在双机联动串口通信中，发送方会将数据按照一定的格式打包成数据帧，并通过串口发送给接收方。
接收方会解析接收到的数据帧，并进行数据处理和应答。
串口通信使用的是RS232、RS422或RS485等标准协议，其中RS232是最常用的一种。
RS232协议规定了串口通信信号的电气参数和接口标准，包括标准的串口连接方式、数据传输速率、数据帧格式等。
在双机联动串口通信中，不同的计算机系统要求的串口设置可能会不同，例如波特率、数据位、校验位、停止位等。
为了保证串口通信的正确性，发送方和接收方需要进行串口设置的协商，确保两台计算机系统的串口设置一致。
双机联动串口通信还涉及到数据帧的分组、传输和处理等过程。
数据帧通常包括起始位、目的地址、源地址、数据、校验和和结束位等字段。
在传输数据帧时，发送方会首先发送起始位和目的地址，接收方在接收到起始位后开始等待数据，当目的地址与该计算机的地址一致时，才开始接收数据帧。
在接收数据帧后，接收方会进行数据处理和校验，并发送应答信号。
在实际应用中，双机联动串口通信主要用于工业控制、数据采集、通讯设备等领域。
由于串口通信具有简单、稳定、可靠、廉价等优点，因此在工业自动化控制系统中得到广泛应用。
同时，随着通信技术的发展，越来越多的设备开始采用以太网、无线网络等高速数据传输方式，使串口通信在某些领域面临着逐步替代的趋势。
串口双机uart通信的工作原理
串口双机uart通信的工作原理串口双机UART通信是一种常见的通信方式，它可以实现两台计算机之间的数据传输。
UART是通用异步收发传输器的缩写，它是一种串行通信协议，常用于计算机与外部设备之间的数据传输。
在串口双机UART通信中，两台计算机之间通过串口连接，通过串口发送和接收数据。
串口双机UART通信的工作原理是，两台计算机之间通过串口连接，其中一台计算机作为发送端，另一台计算机作为接收端。
发送端将数据通过串口发送给接收端，接收端通过串口接收数据。
在发送数据之前，发送端需要将数据转换为串行数据，并将其发送给接收端。
接收端接收到数据后，需要将其转换为并行数据，以便计算机进行处理。
串口双机UART通信的实现需要使用串口通信协议。
串口通信协议是一种规定了数据传输格式和传输速率的协议，它可以确保数据的正确传输。
在串口双机UART通信中，常用的串口通信协议有RS-232和RS-485。
RS-232是一种点对点通信协议，常用于计算机与外部设备之间的数据传输。
RS-485是一种多点通信协议，常用于多台计算机之间的数据传输。
串口双机UART通信的优点是，它可以实现两台计算机之间的数据传输，而无需使用网络连接。
这种通信方式可以在没有网络连接的情况下进行数据传输，适用于一些特殊的应用场景。
此外，串口双机UART通信的传输速率较快，可以满足一些对数据传输速度要求较高的应用场景。
串口双机UART通信是一种常见的通信方式，它可以实现两台计算机之间的数据传输。
在实现串口双机UART通信时，需要使用串口通信协议，并确保数据的正确传输。
此外，串口双机UART通信具有传输速度快、适用于特殊应用场景等优点。
串口通信在双机冗余系统中应用
串口通信在双机冗余系统中应用前言随着企业信息化进程的加速，对于信息系统的安全、容错性、可伸缩性要求也越来越高。
在工业自动化领域，双机冗余方案被广泛应用于提高系统的可靠性。
双机冗余指将目标系统分为两部分，其中一台（主系统）负责正常工作，而另外一台（备份系统）不断备份主系统数据，以备需要时能够迅速接管主系统功能，从而保障系统的高可靠性。
双机冗余方案通常涉及到主备系统之间的通信和数据同步问题，本文将围绕双机冗余系统中的串口通信应用展开讨论。
什么是双机冗余双机冗余是一种通过两台相同或类似的计算机进行数据备份和实时同步的应用方案，即主机和备机同时工作，主机故障时自动将备机接管工作。
双机冗余被广泛应用于数据中心、工控系统等对可靠性要求较高的领域。
在数据中心中，常用于实现高可用架构，提高应用系统的可用性；在工业自动化中，由于自动化设备的高可靠性、高稳定性要求，双机冗余技术被广泛应用于机器人、电力系统、无人机等领域。
双机冗余系统中的串口通信在双机冗余系统中，通常需要通过串口通信来实现主备机之间的数据同步、状态监测等功能。
串口通信是指通过串行接口传输数据的一种通信方式，相比并口通信有更高的可靠性和稳定性，因此在双机冗余系统中被广泛应用。
具体来说，在双机冗余系统中，主机通过串口将其状态信息、控制指令等数据发送给备机；同时备机通过串口将主机的状态信息、运行日志等数据同步到备机中，以达到主备机状态同步、实时数据备份的目的。
串口通信协议为了实现双机冗余系统中串口通信的可靠性和高效性，通常需要采用一定的串口通信协议。
下面介绍两种常用的串口通信协议。
MODBUS协议MODBUS通信协议是一种基于Modicon公司设计的串口通信协议，目前已被广泛应用于自动化领域。
该协议主要包含了一个应用层协议和物理层接口，能够支持RS-485、以太网等不同通信方式。
在双机冗余系统中，主备机可以通过MODBUS协议实现数据同步、指令控制等功能。
双机互联--怎样实现两台电脑的通信
采用直接电缆通过计算机的串口或并口进行连接也是实现双机直联的一种常用解决方案。相对于使用网卡连接而言，这种方案对于联网质量要求不是很高的用户比较实用，其优点主要是连接方便和费用低廉。但是它也有不足之处：连接距离相对较短，并口电缆线长度最好不要超过3米；采用串口电缆相连时，传输数据的速度可能较慢。
二、利用红外线实现双机文件传输功能
用红外线口也可以将两台电脑连接起来。红外线联机其实仍属于电缆连接的范畴，只不过省去了用于直接电缆连接的串行或并行电缆线。一般笔记本电脑都有红外口，台式电脑也可以用于红外线通信，但是需要另配一个红外线适配器。有了红外适配器，台式电脑可拥有与笔记本电脑一样的红外线通信功能。
双机互联方法很多，你可以使用两块以太网卡，通过非屏蔽双纹线(UTP)连接；也可以通过串口或并口直接连接，或使用USB接口连接，还可以利用计算机的红外线接口无线连接以及通过两台MODEM通过拨号实现远程共享等等。
一 、使用USB线双机互联
使用USB线双机互联是最新的双机互联方法，它借助于专用的USB线通过两台计算机的USB口连接后再实现数据交换，不仅传输速率大大超越传统的串口/并口（最高可达6Mb/s，一般情况下也可超过4Mb/s），而且实现真正的即插即用。
首先必须正确安装台式电脑和笔记本电脑的红外线驱动程序。在Windows 98系统里红外线设备是即插即用设备，一般在BIOS里开启红外线功能后系面是双机互联的最后一步同样也是最难的一步：网络设置。这里我同样以WIN98下的网络设置为例。 首先我们要检查系统的网络组件是否已安装完全：在桌面上选定“网上邻居”，点右键打开其属性，在配置列表中是否有如下几项：REALTEK8139 NETWORK ADAPTER (网卡)，MICROSOFT网络客户(服务)，TCP/IP协议(协议)，MICROSOFT网络上的文件与打印机共享服务(服务)。要连接一个局域网并共享资源，以上组件是必不可少的，如果没有可在此处直接添加。 然后是设置IP地址，选择“TCP/IP-à REALTEK8139 NETWORK ADAPTER”（即网卡的TCP/IP协议设置），打开其属性，在IP地址栏中输入“192,168,0，1”，子网掩码为“255,255,255,0”，然后点击“确定”，回到“网络”主画面(另外一台电脑的IP地址为“192,168,0，2”，子网掩码一样)，在标识项中，你应该为两台计算机输入各自不同的名称，但其工作组应相同，在访问控制项中选取共享级，点击“确定”，再根据提示重新启动计算机。 待重新启动电脑时要注意进行网络登录。电脑完成启动进入Win98界面，在“我的电脑”中用鼠标右键选中需要共享的驱动器或文件夹，单击快捷菜单中的“共享”，在对话框中输入共享名，按需要设置共享类型和访问口令。这时，驱动器或文件夹会出现一个手掌，表示已经共享。现在我们就可以通过网上邻居象使用本机资源一样访问另外一台计算机了。
单片机的双机串口通信原理
单片机的双机串口通信原理单片机的双机串口通信原理是通过串口连接两个单片机，使它们能够进行数据的传输和通信。
串口是一种常见的通信方式，它使用两条信号线进行数据的传输：一条是串行数据线（TXD），用于发送数据；另一条是串行接收线（RXD），用于接收数据。
通过串口通信，两个单片机可以进行双向的数据传输，实现信息的互相交流和共享。
在双机串口通信中，一台单片机充当主机（Master），另一台单片机充当从机（Slave）。
主机负责发起通信请求并发送数据，从机负责接收并响应主机发送的数据。
通信过程中，主机和从机需要遵守相同的协议和通信规则，以确保数据的正确和可靠传输。
双机串口通信的主要步骤如下：1. 端口初始化：在双机串口通信开始之前，两台单片机的串口端口需要初始化。
主机和从机需要设置相同的波特率（Baud Rate），数据位数（Data Bits）、停止位数（Stop Bits）和校验方式（Parity Bit），确保两台单片机之间的通信能够正常进行。
2. 数据发送：主机将要发送的数据写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给从机。
主机发送完所有数据位后，等待从机的响应。
3. 数据接收：从机通过串口接收线路接收主机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待从机的处理。
4. 数据处理：从机接收到主机发送的数据后，根据通信协议和通信规则进行数据处理。
从机可能需要对数据进行校验、解析和执行相应的操作，然后将处理结果写入到串口发送寄存器中，以供主机进行相应的处理。
5. 响应发送：从机将处理结果写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给主机。
从机发送完所有数据位后，等待主机的进一步操作。
6. 数据接收：主机通过串口接收线路接收从机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待主机的处理。
7. 数据处理：主机接收到从机发送的数据后，根据通信协议和通信规则进行数据处理。
单片机双机串行实验报告
单片机双机串行实验报告实验目的：通过单片机实现双机串行通信功能，掌握串行通信的原理、方法和程序设计技巧。
实验原理：双机串行通信是指通过串行口将两台单片机连接起来，实现数据的传输和互动。
常用的串行通信方式有同步串行通信和异步串行通信。
异步串行通信是指通过发送和接收数据时的起始位、停止位和校验位进行数据的传输。
而同步串行通信是指通过外部时钟信号进行数据的同步传输。
实验器材：1.两台单片机开发板（MCU7516）2.两个串口线3.两台计算机实验步骤：1.将两台单片机开发板连接起来，通过串口线连接它们的串行口。
2.在两台计算机上分别打开串口调试助手软件，将波特率设置为相同的数值（例如9600）。
3.在编程软件中，编写两个程序分别用于发送数据和接收数据。
4.在发送数据的程序中，首先要设置串口的波特率、数据位、停止位和校验位，并将数据存储在缓冲区中。
然后利用串口发送数据的指令将数据发送出去。
5.在接收数据的程序中，同样要设置串口的参数。
然后使用串口接收数据的指令将接收到的数据存储在缓冲区中，并将其打印出来。
实验结果与分析：经过实验，我们成功地实现了单片机之间的双机串行通信。
发送数据的单片机将数据发送出去后，接收数据的单片机能够正确地接收到数据，并将其打印出来。
实验中需要注意的是，串口的波特率、数据位、停止位和校验位必须设置为相同的数值。
否则，发送数据的单片机和接收数据的单片机无法正常进行通信。
同时，在实验之前，需要了解单片机开发板支持的串口通信相关的指令和函数。
实验总结：通过本次实验，我们深入了解了单片机之间的双机串行通信原理和方法。
掌握了串口的设置和使用方法，以及相关的指令和函数。
在实验中，我们学会了如何通过串行口实现数据的传输和互动，为今后的单片机应用和开发打下了基础。
同时，我们还发现，双机串行通信在实际应用中有着广泛的用途。
例如，可以通过串行通信实现两台计算机之间的数据传输，或者实现单片机与计算机之间的数据收发。
单片机双机之间的串行通讯设计报告
单片机双机之间的串行通讯设计报告摘要:本文介绍了一种基于单片机的双机之间的串行通讯设计。
该设计使用两个单片机，通过串行通信协议进行数据传输。
通讯过程中，两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
同时，本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。
通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。
关键词：单片机，串行通讯，中断方式，移位寄存器，串行口扩展一、引言串行通讯是计算机系统中常用的一种数据传输方式，它可以实现不同设备之间的数据传输。
在单片机应用中，串行通讯也是一种常见的数据传输方式。
本文介绍了一种基于单片机的双机之间的串行通讯设计，该设计使用两个单片机通过串行通信协议进行数据传输。
本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。
通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。
二、设计原理该串行通讯设计使用两个单片机，分别为发送单片机和接收单片机。
发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
在串行通讯中，数据是通过串行口进行传输的。
串行口工作方式0 是一种常见的串行口工作方式，它使用移位寄存器进行数据接收和发送。
在移位寄存器中，数据被移位到寄存器中进行传输，从而实现了数据的串行传输。
三、设计实现1. 硬件设计在该设计中，发送单片机和接收单片机分别使用一个串行口进行数据传输。
发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
硬件设计主要包括两个单片机、串行口、数据线和中断控制器。
其中，两个单片机分别拥有自己的串行口，并且都能够接收和发送数据。
数据线将两台单片机连接在一起，中断控制器用于处理数据的接收和发送。
双机串行通讯设计实验报告
双机串行通讯设计实验报告实验报告：双机串行通讯设计实验一、实验目的本实验的目的是通过双机串行通讯设计，实现两台计算机之间的数据传输和通信，掌握串行通讯的基本原理和应用。
二、实验原理串行通讯是指信息逐位地按顺序传送的通信方式。
串行通讯的优点是只需一对逻辑线路即可完成数据传输，可以减少硬件成本和物理排布空间。
而并行通讯需要多对逻辑线路，更加复杂。
在本实验中，我们使用两台计算机分别作为发送端和接收端。
数据通过串行通讯线路逐位传输，接收端按照发送端发送的顺序恢复数据。
具体步骤如下：1.确定双机串行通讯的物理连接方式，例如通过串口线连接两台计算机的串行端口。
2.在发送端，将待传输的数据进行串行化处理，即将数据逐位拆分成一个个比特，按照一定的传输格式进行编码。
3.将编码后的数据按照一定的速率逐位地通过串行线路发送到接收端。
4.在接收端，根据发送端的传输格式，逐位地接收并解码数据。
5.接收端将解码后的数据进行处理，恢复为原始数据。
三、实验步骤和结果1.硬件连接：使用串口线将两台计算机的串行端口连接起来。
2.软件设置：在两台计算机上分别进行串口的设置，确定串口的参数（波特率、数据位、停止位等）一致。
3.发送端设计：编写发送端的程序，将待传输的数据进行串行化处理，并按照约定的传输格式进行编码。
4.接收端设计：编写接收端的程序，根据发送端的传输格式，逐位接收和解码数据，并进行恢复处理。
5.实验测试：分别在发送端和接收端运行程序，进行数据传输和通信测试。
通过观察接收端接收到的数据是否与发送端发送的数据一致来验证通讯是否成功。
实验结果显示，通过双机串行通讯设计，发送端的数据能够成功传输到接收端，并且接收端能够正确解码和恢复数据，实现了双机之间的数据传输和通信。
四、实验总结本实验通过双机串行通讯的设计，实现了两台计算机之间的数据传输和通信。
实验结果表明串行通讯的设计和实现是可行的。
串行通讯具有硬件成本低、占用空间少等优点，因此在实际应用中被广泛使用。
两台虚拟机串口通信
动手实践永远是学习任何软件开发的最好方法，学习Linux 设备驱动也不例外。
因此，您最好有一块可以实际练手的电路板来构造嵌入式开发环境。
如果您暂时没有，则可以用VmWare搭建两台虚拟机，两台虚拟机上都运行Linux 操作系统，一台作为开发主机，另一台作为目标机。
目前的PC上往往只有1 个串口，但是调试要求主机和目标机之间使用串口通信，这要求2 个串口。
在虚拟机中我们可以用管道虚拟串口。
1、安装两台虚拟机，设置串口
在主机端设置“终端是客户机”，并选择“其他终端是一个虚拟机”。
在目标机端设置“终端是服务器”，同样选择“其他终端是一个虚拟机”，但是要启用轮询。
主机和目标机的串口设置分别如图1 和图2所示。
图1 主机端串口设置
图2 目标机端串口设置
2、设置串口
stty ispeed 115200 ospeed 115200 -F /dev/ttyS0
(但是这一步，我没做？)
3、测试两台虚拟机串口是否能通信
在A上输入cat /dev/ttyS0
在B上输入echo hello > /dev/ttyS0
如果在A的终端上可以弹出hello的消息的话，证明B→A连通了。
将A、B角色互换再试一次，若都成功的话，恭喜你，虚拟串口线的配置算是完成了。
两个串口并连在一起的解法
两个串口并连在一起的解法引言串口是计算机与外部设备进行通信的一种常见接口，通过串口可以进行数据传输和控制交互。
在某些场景下，我们可能需要将两个串口同时连接在一起，以实现数据的传输和交互。
本文将介绍两个串口并连在一起的解决方案。
解法一：串口直连第一种解决方案是直接将两个串口通过一根串口线连接在一起。
只需要将两个串口的T X（发送）引脚连接到对方的R X（接收）引脚，同时将两个串口的R X引脚连接到对方的TX引脚即可。
这样，两个串口之间就建立了一个双向的数据通道，数据可以直接在两个串口之间传输。
解法二：使用串口转接模块第二种解决方案是使用串口转接模块将两个串口连接在一起。
串口转接模块是一种常见的硬件设备，它可以实现不同串口之间的数据传输和转换。
我们可以将一个串口连接到串口转接模块的T X引脚，将另一个串口连接到串口转接模块的R X引脚，然后通过配置串口转接模块的参数，使其能够将数据从一个串口传输到另一个串口。
解法三：使用单片机实现串口中继第三种解决方案是使用单片机来实现串口中继功能。
单片机是一种常见的嵌入式系统组件，它可以通过编程控制串口的数据传输和转发。
我们可以使用一个单片机，将两个串口连接到单片机的两个GP IO引脚上，然后通过编程的方式，实现串口数据的中继。
即接收一个串口的数据，然后将其通过另一个串口发送出去，实现两个串口之间的数据传输。
解法四：使用串口转以太网模块第四种解决方案是使用串口转以太网模块将两个串口连接在一起。
串口转以太网模块是一种硬件设备，它可以将串口的数据通过以太网进行传输。
我们可以将一个串口连接到串口转以太网模块的串口接口上，将另一个串口连接到串口转以太网模块的以太网接口上，然后通过配置串口转以太网模块的参数，使其能够将串口的数据通过以太网传输到另一个串口。
总结。
单片机双机之间的串行通信设计
单片机双机之间的串行通信设计1.引言单片机双机之间的串行通信是指两个或多个单片机之间通过串口进行数据传输和通信的过程。
串行通信是一种逐位传输数据的方式，与并行通信相比，它占用的硬件资源更少，且传输距离较远。
本文将介绍单片机双机之间串行通信的设计过程，包括硬件设计和软件编程。
2.硬件设计串行通信需要使用到两个主要的硬件部件：串口芯片和通信线路。
串口芯片负责将要发送或接收的数据转换成串行数据流，并通过通信线路进行传输。
通信线路通常包括两根传输数据的线路（TX和RX）、地线和时钟线。
2.1串口芯片的选择常用的串口芯片有MAX232、MAX485、CH340等。
选择合适的芯片需要考虑通信距离、通信速率、系统的功耗等因素。
对于较短的通信距离和较低的通信速率，可以选择MAX232芯片；而对于长距离通信和较高的通信速率，可以选择MAX485芯片。
2.2通信线路设计通信线路的设计需要考虑信号的传输质量和抗干扰能力。
通常使用双绞线或者屏蔽线路来减小信号的串扰和干扰。
对于短距离通信，双绞线即可满足需求；而对于长距离通信，需要采用屏蔽线路来减小串扰和干扰。
3.软件设计串行通信的软件设计主要包括通信协议的制定和数据包的格式规定。
3.1通信协议的选择通信协议是指数据传输的一套规则和约定，它规定了数据的格式、传输顺序、误码校验等内容。
常用的通信协议有UART、RS232、SPI、I2C等。
UART是最常用的通信协议，它一般使用异步通信方式，并具有较高的通信速率和稳定性。
3.2数据包的格式规定数据包是一组有意义的数据的集合，它包括起始位、数据位、停止位和校验位等。
起始位用于标识一个数据包的开始，通常为逻辑低电平；数据位用于存储要传输的数据；停止位用于标识数据包的结束，通常为逻辑高电平；校验位用于检测数据传输过程中是否发生错误。
校验位可以是奇校验、偶校验、无校验等。
4.实验步骤4.1连接硬件根据硬件设计部分的要求，将串口芯片和通信线路连接到单片机上。
单片机双机之间的串行通信设计
单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。
二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。
数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。
2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。
3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。
通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。
4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。
5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。
三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。
2. 实验软件：Keil C51集成开发环境。
四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写发送端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。
（4）循环发送指定的数据。
2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写接收端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。
串口双机uart通信的工作原理
串口双机UART通信的基本原理1. 介绍串口通信是一种常见的数据交互方式，常用于连接计算机和外部设备。
串口双机通信是指两个设备之间通过串口进行数据交互。
其中，UART（通用异步收发传输器）是一种常用的串口通信协议。
2. UART通信的基本原理UART通信基于电子电路的传输原理。
下面将详细解释UART通信的基本原理。
2.1 串口的物理连接两个设备之间的UART通信需要通过串口物理接口连接。
一般来说，串口接口由两个信号线组成：发送数据线（Tx）和接收数据线（Rx）。
这两条线是一对一的关系，即发送数据线连接到接收数据线上。
2.2 数据的传输方式UART通信使用异步传输方式，即数据是按照字节的形式逐位传输的。
每个字节由起始位、数据位、校验位和停止位组成。
•起始位：用于指示数据传输的开始。
一般为低电平（0）。
•数据位：用于传输实际的数据。
常用的数据位数有8位。
•校验位：用于检测传输过程中数据的一致性。
常用的校验位有奇偶校验和无校验。
奇偶校验可以检测数据传输过程中的错误。
•停止位：用于标识数据传输的结束。
一般为高电平（1）。
2.3 数据的传输和接收过程UART通信的传输和接收过程如下：1.发送端开始传输数据时，先发送起始位（低电平）。
2.然后按照数据位长度，逐位发送数据。
3.发送完数据位后，发送校验位。
4.最后发送停止位（高电平）。
5.接收端在接收到起始位后开始接收数据。
6.根据数据位长度，逐位接收数据。
7.接收完数据位后，接收校验位。
8.最后接收停止位。
2.4 波特率UART通信中的波特率是指数据传输的速率，即每秒传输的比特数。
波特率越高，传输速度越快。
常用的波特率有9600、115200等。
2.5 时钟同步UART通信中，发送端和接收端需要基于相同的时钟来进行数据的传输和接收。
时钟同步是通过波特率来实现的。
3. 串口双机通信的实现步骤要实现串口双机通信，需要按照以下步骤进行：1.硬件连接：将两个设备的串口接口通过串口线连接起来。
双机之间的串行通信设计
双机之间的串行通信设计双机之间的串行通信设计一. 设计目的1、了解串行通信的工作原理2、了解键盘设定的工作原理3、掌握80C51的定时器1计数器1的编程4、掌握电路板的实物焊接随着电子技术的飞速发展，单片机也步如一个新的时代，越来越多的功能各异的单片机为我们的设计提供了许多新的方法与思路。
对于莫一些场合，比如：复杂的后台运算及通信与高实时性前台控制系统、软件资源消耗大的系统、功能强大的低消耗系统、加密系统等等。
如果合理使用多种不同类型的单片机组合设计，可以得到极高灵活性与性能价格比，因此，多种异型单片机系统设计渐渐成为一种新的思路，单片机技术作为计算机技术的一个重要分支,由于单片机体积小,系统运行可靠,数据采集方便灵活,成本低廉等优点,在通信中发挥着越来越重要的作用。
但能在一些相对复杂的单片机应用系统中,仅仅一个单片机资源是不够的,往往需要两个或多个单片机系统协同工作。
这就对单片机通信提出了很高要求。
二.串行口及其扩展简介1.串行通信的基本特征是数据逐位顺序进行传送2.全双工制式是指通信双方均设有发送器和接收器，并且信道划分为发送信道和接收信道，因此全双工制式可实现甲乙双方同时发送和接收数据，发送时能接收，接收时也能发送3.串行通信的传送速率用于说明数据传送的快慢.“波特率”表示每秒种传输离散信号事件的个数，或每秒信号电平的变化次数，单位为band（波特）。
“比特率”是指每秒传送二进制数据的位数，单位为比特/秒，记作bits/s或b/s或bps。
在二进制的情况下，波特率与比特率数值相等4.SM0＝1、SM1＝0，选择方式2；由TXD引脚发送数据。
由RXD引脚接收数据。
方式2波特率: 波特率=(2SMOD /64) ╳ fosc三、设计要求1.两片单片机利用串行口进行串行通信：串行通信的波特率可从键盘进行设定，可选的波特率为1200、2400、4800和9600bit/s。
串行口工作方式为方式1的全双工串行通信。
双机互联--怎样实现两台电脑的通信
双机互联--怎样实现两台电脑的通信————————————————————————————————作者：————————————————————————————————日期：双机互联随着时代的发展，电脑在现在的家庭中的普及程度越来越高，而且已经有很多的家庭拥有了两台甚至两台以上的电脑。
对于这些用户来说，如何把两台电脑连接在一起，组成一个最小规模的局域网，用来共享文件，联机玩游戏，共享打印机等外设，甚至共享MODEM上网就成为应用中的一个焦点，这就是我们这里所说的“双机互联”。
双机互联方法很多，你可以使用两块以太网卡，通过非屏蔽双纹线(UTP)连接；也可以通过串口或并口直接连接，或使用USB接口连接，还可以利用计算机的红外线接口无线连接以及通过两台MODEM通过拨号实现远程共享等等。
一、使用USB线双机互联使用USB线双机互联是最新的双机互联方法，它借助于专用的USB线通过两台计算机的USB口连接后再实现数据交换，不仅传输速率大大超越传统的串口/并口（最高可达6Mb/s，一般情况下也可超过4Mb/s），而且实现真正的即插即用。
它具有以下的特点：（1）可提供高达6Mbps的传输速率。
USB文件传输连接电缆可提供的传输速率比并口快500%，比串口快700%。
（2）能够检测到远程的PC，可以分别在两个窗口方便地剪切、拷贝、粘贴或拖拉文件。
也可以把远程的文件在本地电脑的打印机进行打印。
（3）具有热插拔功能和远程唤醒功能，传输的长度为2～4.5米。
（4）系统要求低。
Pentium 100MHz或更高，一个USB端口，支持Windows 95、OSR2.1、Windows 98、Windows 2000或Windows XP操作系统。
方法：只需要购买一根专用的USB联机线即可，由于USB可以热插拔，因此使用非常简单方便。
在插上线以后，需要安装相应的应用程序才能实现功能，安装完成以后可以进行共享光驱、打印文件、运行程序等操作，和一般的双机互联不同的是，每一台机器都拥有对另一台机器的完全操作权利，而不管是否设置了共享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机应用课程设计任务书单片机应用课程设计说明书学院名称：计算机与信息工程学院班级名称：网工124学生姓名：卞可虎学号：2012211369题目：双机间的串口双向通信设计指导教师：于红利起止日期：2014.12.29至2015.1.4目录一、绪论 (1)二、相关知识 (6)2.1 双机通信介绍 (6)2.2单片机AT89C51介绍 (6)2.3 串行通信简介 (8)2.3.1串行通信的特点 (8)2.3.2串行通信技术标准 (9)三、总体设计 (10)3.1 设计需求 (10)四、硬件设计 (10)4.1 系统硬件电路设计 (10)4.1.1整体电路设计 (10)4.1.2 控制电路设计 (11)4.1.3 复位电路 (11)4.1.4 显示电路 (12)五、软件设计 (12)5.1发送端程序流程 (12)5.2接收端程序流程 (13)5.3按键程序 (14)5.4串口通信程序 (15)5.5数码管显示程序 (16)六、Proteus软件仿真 (16)七、结束语 (19)参考文献 (20)指导教师评语 (21)成绩评定 (21)附录：源程序 (22)一、绪论电子技术的飞速发展，单片机也步如一个新的时代，越来越多的功能各异的单片机为我们的设计提供了许多新的方法与思路。
单片机之间的通信可以分为两大类：并行通信和串行通信。
串行通信传输线少，长距离传输时成本低，且可以利用数据采集方便灵活，成本低廉等优点，在通信中发挥着越来越重要的作用。
所以本系统采用串行通信来实现单片机之间可靠的，有效的数据交换。
对于一些类似复杂的后台运算及通信与高实时性前台控制系统、软件资源消耗大的系统、功能强大的低消耗系统、加密系统等等。
如果合理使用多种不同类型的单片机组合设计，可以得到极高灵活性与性能价格比，因此，多种异型单片机系统设计渐渐成为一种新的思路，单片机技术作为计算机技术的一个重要分支,由于单片机体积小,系统运行可靠,数据采集方便灵活,成本低廉等优点,在通信中发挥着越来越重要的作用。
但在一些相对复杂的单片机应用系统中,仅仅一个单片机资源是不够的,往往需要两个或多个单片机系统协同工作。
这就对单片机通信提出了更高要求。
二、相关知识2.1 双机通信介绍两台机器的通信方式可分为单工通信、半双工通信、双工通信，他们的通信原理及通信方式为：单工通信：是指消息只能单方向传输的工作方式。
单工通信信道是单向信道，发送端和接收端的身份是固定的，发送端只能发送信息，不能接收信息；接收端只能接收信息，不能发送信息，数据信号仅从一端传送到另一端，即信息流是单方向的。
通信双方采用单工通信属于点到点的通信。
根据收发频率的异同，单工通信可分为同频通信和异频通信。
半双工通信：这种通信方式可以实现双向的通信，但不能在两个方向上同时进行，必须轮流交替地进行。
也就是说，通信信道的每一段都可以是发送端，也可以是接端。
但同一时刻里，信息只能有一个传输方向。
如日常生活中的例子有步话机通信等。
双工通信：双工通信是指在同一时刻信息可以进行双向传输，和打电话一样，说的同时也能听，边说边听。
这种发射机和接收机分别在两个不同的频率上能同时进行工作的双工机也称为异频双工机。
双工机的特点是使用方便，但线路设计较复杂，价格也较高。
2.2单片机AT89C51介绍AT89C51是一个低功耗，高性能的8位单片机，片内含8k的可反复擦写1000次的Flash只读程序存储器，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89C51可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89C51有40个引脚，8k的片内程序存储器，256 bytes的随机存取数据存储器，32个外部双向输入/输出口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，WDT电路，片内时钟振荡器。
AT89C51芯片DIP双列直插式封装引脚如图1.1所示。
图1.1 AT89C51引脚排列P0 口：P0口是一个8位的双向I/O口。
作为输出口时，每位能驱动8个TTL逻辑电平。
对P0端口写“1”时，引脚是高阻抗输入。
当访问外部程序和数据存储器时，P0口也被作为低8位地址/数据复用。
P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，P1 输出缓冲器可以驱动4 个TTL 逻辑电平。
对P1 端口写“1”时，内部上拉电阻把端口拉高，此时是输入口使用。
作为输入使用时，因为外部拉低的引脚由于内部电阻，将输出电流（IIL）。
P3口亦作为AT89C51特殊功能（第二功能）使用,如表1.1所示.P2 口：P2口是一个具有内部上拉电阻的8 位双向I/O 口，P2 输出缓冲器可以驱动4 个TTL逻辑电平。
对P2 端口写“1”时，内部上拉电阻把端口拉高，此时是输入口使用。
作为输入使用时，因为外部拉低的引脚由于内部电阻，将输出电流（IIL）。
P3 口：P3 口是一个具有内部上拉电阻的8 位双向I/O 口，P2 输出缓冲器能驱动4 个TTL逻辑电平。
对P3 端口写“1”时，内部上拉电阻把端口拉高，此时是输入口使用。
作为输入使用时，因为外部拉低的引脚由于内部电阻，将输出电流（IIL）。
P3口亦作为AT89C51特殊功能（第二功能）使用,如表1.2所示.P1引脚口第二功能如下：P3引脚口第二功能如下：ALE/PROG：在访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。
一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。
PSEN：程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲，在此期间，当访问外部数据存储器，将跳过两次PSEN 信号。
EA/VPP：当外部访问允许，使CPU仅访问外部程序存储器（地址为0000H-FFFFH），EA端必须保持低电平（接地）。
当加密位LB1被编程，复位时内部会锁存EA端状态。
例如EA端为高电平，接Vcc端，CPU则执行内部程序存储器的指令。
2.3 串行通信简介2.3.1串行通信的特点在远程通信和计算机科学中，串行通信是指在计算机总线或其他数据通道上，每次传输一个位元数据，并连续进行以上单次过程的通信方式。
与之对应的是并行通信，它在串行端口上通过一次同时传输若干位元数据的方式进行通信。
一位接一位地顺序传送。
这样一个字节的数据要分8次由低位到高位按顺序一位位地传送。
由此可见，串行通信的特点如下：1、节省传输线，这是显而易见的。
尤其是在远程通信时，此特点尤为重要。
这也是串行通信的主要优点；2、数据传送效率低。
与并行通信比，这也这是显而易见的。
这也是串行通信的一个重要缺点。
串行通信被用于长距离通信以及大多数计算机网络，在这些应用场合里，电缆和同步化使并行通信实际应用面临困难。
凭借着其改善的信号完整性和传播速度，串行通信总线正在变得越来越普遍，甚至在短程距离的应用中，其优越性已经开始超越并行总线不需要串行化元件等缺点。
2.3.2串行通信技术标准(1)数据传输率比特率和波特率：比特率是指每秒传输的二进制位数，用bps（bit/s)表示。
波特率是指每秒传输的符号数，若每个符号所含的信息量为1比特，则波特率等于比特率。
在计算机中，一个符号的含义为高低电平，它们分别代表逻辑“1”和逻辑“0”，所以每个符号所含的信息量刚好为1比特，因此在计算机通信中，常将比特率称为波特率，即：1波特（B）=1比特（bit）=1位/秒（1bps）例如:电传打字机最快传输率为每秒10个字符/秒，每个字符包含11个二进制位,则数据传输率为:11位/字符×10个字符/秒=110位/秒=110波特（Baud）计算机中常用的波特率是：110、300、600、1200、2400、4800、9600、19200、28800、33600，目前最高可达56Kbps.(2)发送时钟和接收时钟在串行通信中，二进制数据以数字信号的信号形式出现,不论是发送还是接收，都必须有时钟信号对传送的数据进行定位。
在TTL标准表示的二进制数中，传输线上高电平表示二进制1，低电平表示二进制0，且每一位持续时间是固定的，由发送时钟和接收时钟的频率决定。
接收时钟和发送时钟与波特率有如下关系：F=n×B这里F是发送时钟或接收时钟的频率;B是数据传输的波特率；n称为波特率因子。
设发送或接收时钟的周期为Tc，频率为F的位传输时间为Td，则：Tc=1/F,Td=1/B得到：Tc=T/n在实际串行通信中，波特率因子可以设定。
在异步传送时，n=1，16，64实际常采n=16，即发送或接收时钟的频率要比数据传送的波特率高n倍。
在同步通信中波特率因子必等于1。
三、总体设计3.1 设计需求本设计需要用甲机三个开关控制乙机两个LED灯三种亮灭方式，用甲机的数码管显示乙机开关的点击次数，用反相器实现电路电平高低转换，使电路输入输出，用复位电路控制整个系统电路恢复原状态。
发送方的数据由串行口输出，经过电平转换输出，经过传输线将信号传送到接收端。
接收方也进行电平转换后，信号到达接收方串行口的接收端。
接受方接收后，在数码管上显示接收的信息。
图3.1 系统框架图四、硬件设计4.1 系统硬件电路设计4.1.1整体电路设计将数码管与单片机U1的P0口连接构成系统的开关记数显式电路的部分；将开关与单片机P3接口连接组成系统的按键电路，用来对显示器的控制；LED 的段选端与单片机U2的P2口连接构成系统的LED显示系统；单片机左边部分电路与单片机构成系统的复位电路。
图4.1 系统电路图4.1.2 控制电路设计本系统将甲机的开关K2，K3分别连接两个反相器，并分别把两个开关连接甲机单片机引脚P1.0和P1.1；将K1连接引脚P3.2，三个开关另一端接地，此电路用甲机三个开关分别控制乙机两个LED灯的三种亮灭状况。
开关控制电路设计图如图4.2所示。
图4.2控制电路设计图4.1.3 复位电路本设计将元器件如电路设计图4.3所示连接并与单片机的引脚相连，构成系统的复位电路。
甲机点击复位电路开关，可以使乙机LED灯全灭，恢复未开启状态，乙机点击复位电路开关，使甲机数码管变为零。
图4.3 复位电路图4.1.4 显示电路本设计将LED数码显示管的段选端与甲机单片机的P0口相连，由于数码管采用的是动态显示，所以通过对P0的8位二进制数据的改变使数码显示管动态显示；将LED的位选端与单片机的P2口连接使LED数码显示管不断的到位选信号在与数选信号不断的配合下显示开关按键次数数据。
